69 - Rhône [Lyon - Fourvière]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

69 - Rhône [Lyon - Fourvière]

Messagepar Laurent » 07 Nov 2007 18:30

Liste des émetteurs du département du Rhône :

:arrow: Émetteur Principal :
- Lyon - Fourvière.

:arrow: Émetteurs Locaux :
- Lyon - Saint-Romain-en-Gal.
- Amplepuis 1 - Grange Neuve.
- Beaujeu - Saint-Lager.
- Bessenay - Mont Chavanay.
- Caluire-et-Cuire - Le Bouquet.
- Chambost-Allières 1 - Dième.
- Condrieu - Saint-Clair-du-Rhône.
- Cours-la-Ville 1 - Le Clapier.
- Cours-la-Ville 2 - L'Isle.
- Genay - Cimetière.
- Givors - Chemin de Varissan.
- Joux - Le Crêt Jacob.

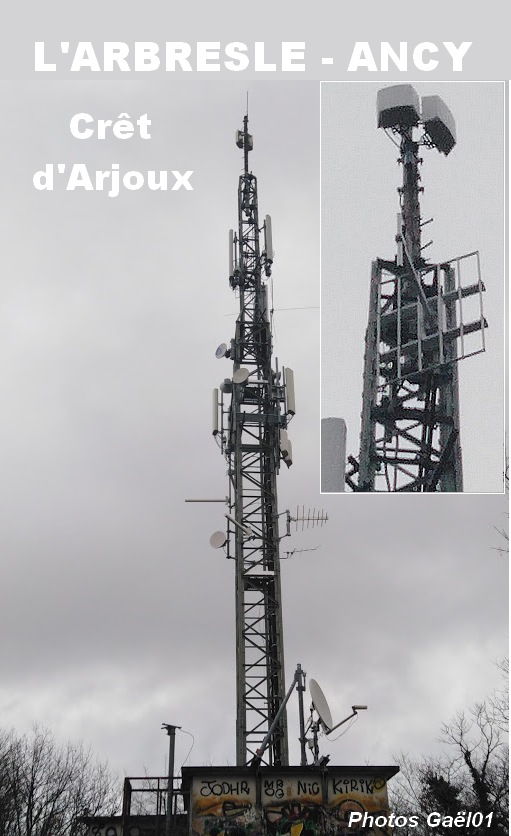

- L'Arbresle - Ancy.
- Loire - Plat du Loup.

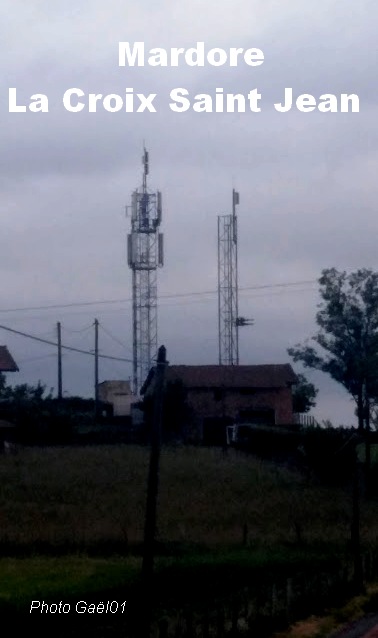

- Mardore - La Croix Saint Jean.

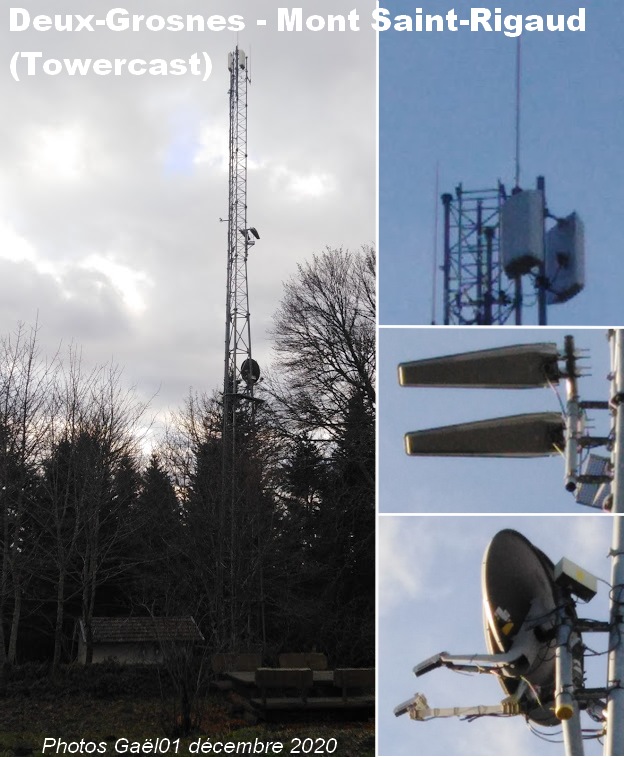

- Monsols - Mont Saint-Rigaud.
- Oullins - Chemin des Balmes.

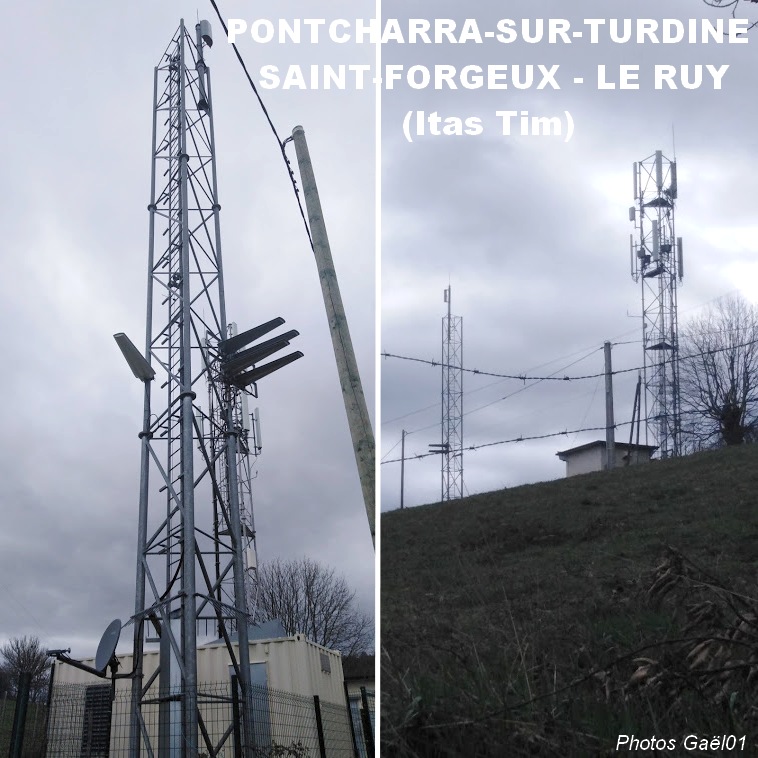

- Pontcharra-sur-Turdine - Saint Forgeux.
- Rochetaillée-sur-Saône - Cimetière.

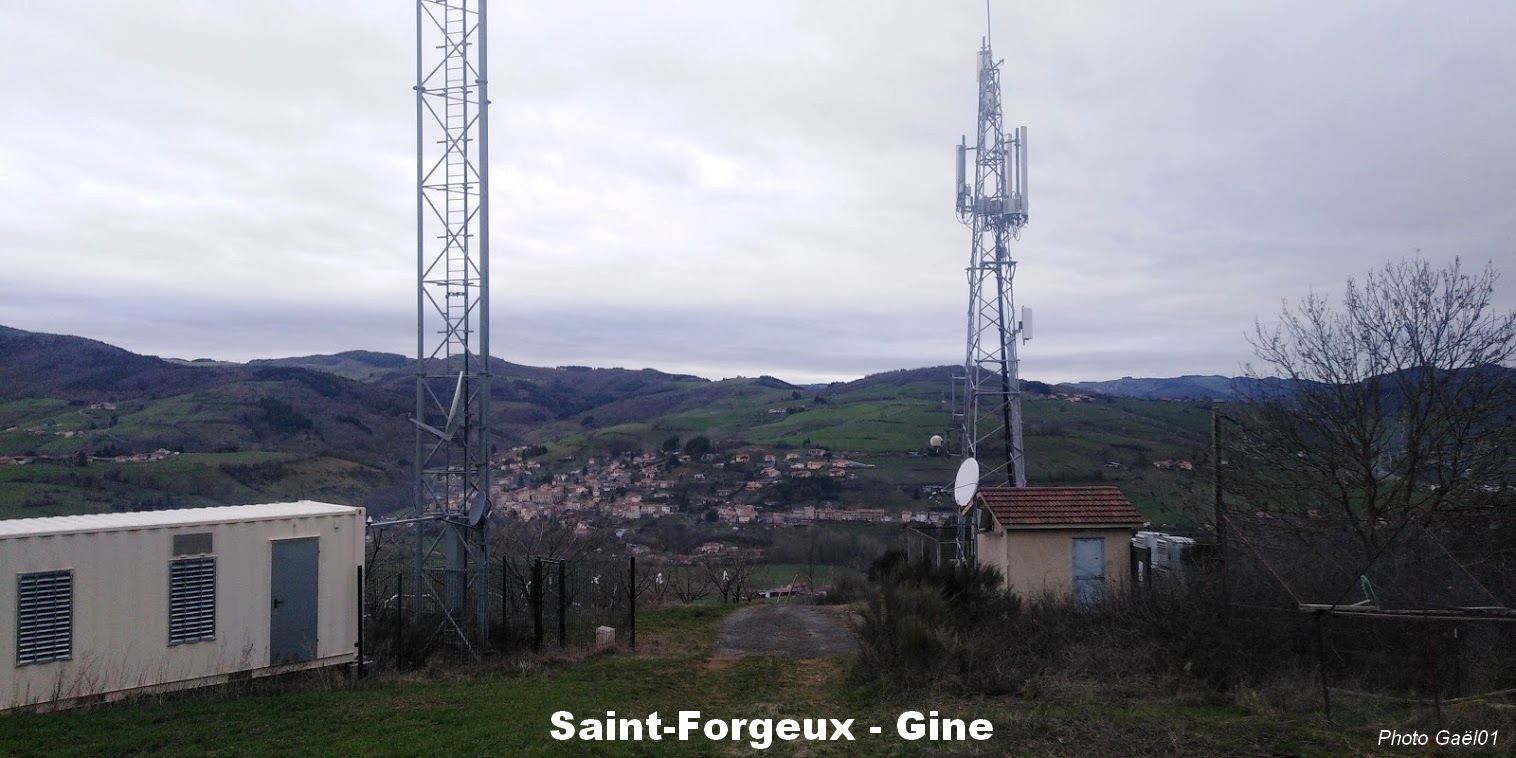

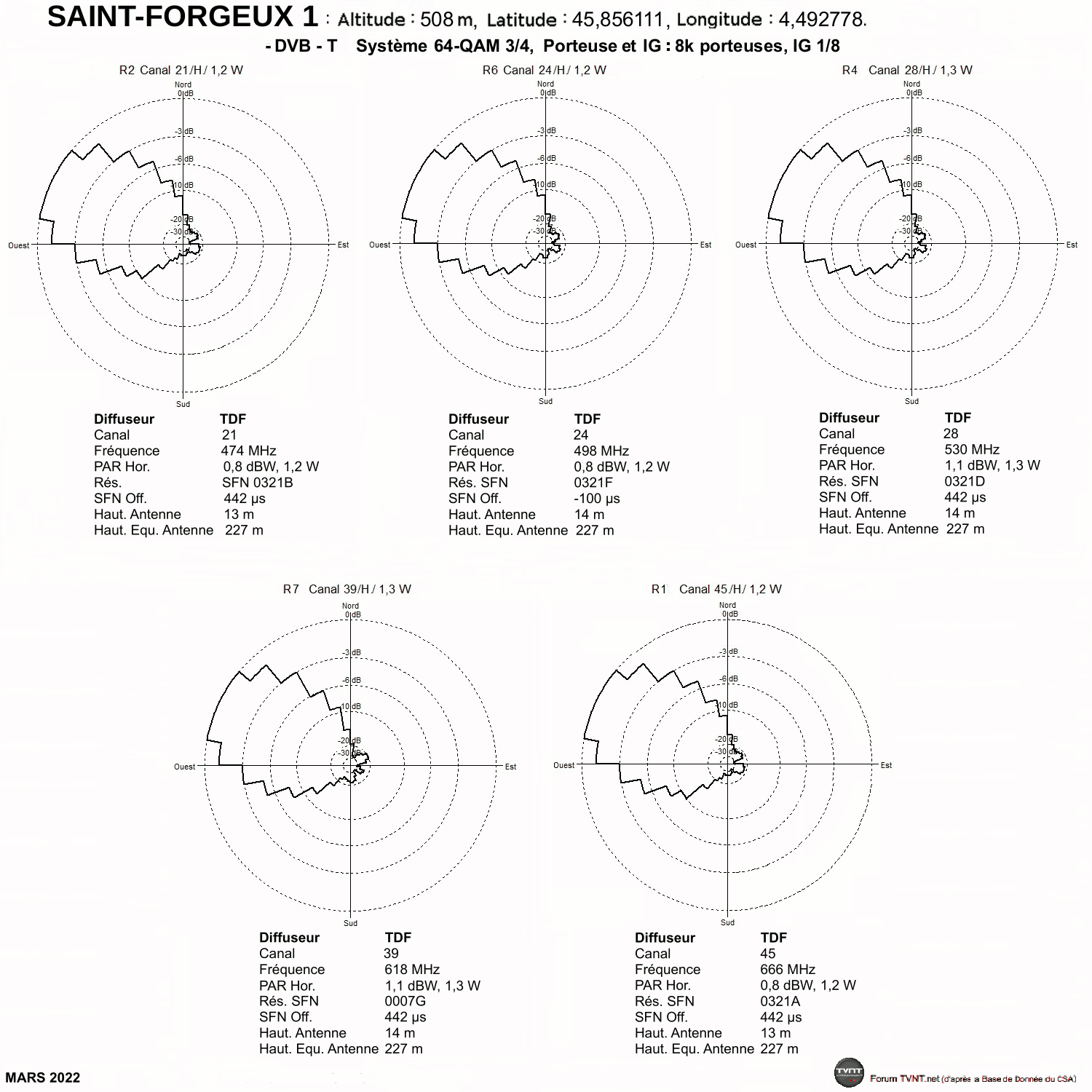

- Saint-Forgeux 1 - Est - Gine.
- Saint-Nizier-d'Azergues 1 - Claveisolles.

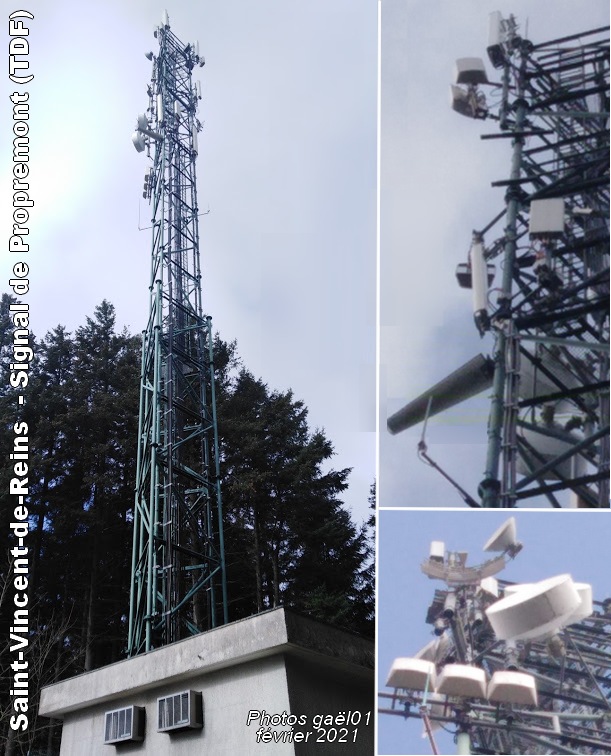

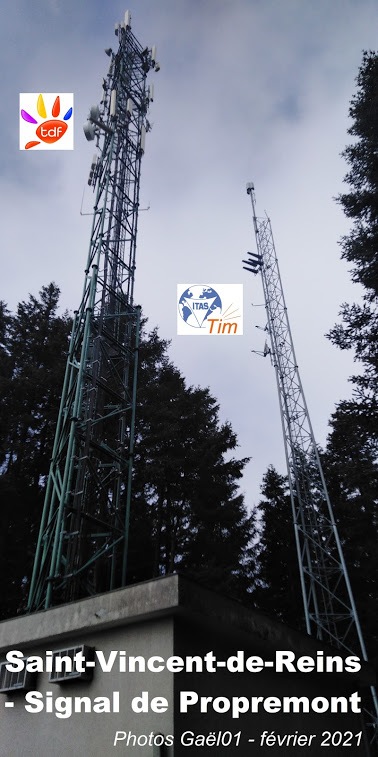

- Saint-Vincent-de-Reins - Signal de Propremont.
- Sainte-Foy-L'Argentière - Montchourrier.
- Tarare 1 - Bel Air.
- Tarare 2 - Le Bois Vermare.
- Thizy - Le Château.
- Villefranche-sur-Saône - La Buisante.

:arrow: L'émetteur de MÂCON - BOIS-DE-CENVES, bien que situé sur la commune de Cenves (69), dessert surtout le département de Saône et Loire (71), il est donc décrit dans le sujet consacré aux émetteurs de ce département.

:arrow: L'émetteur de SAINT-DENIS-SUR-COIZE - CHARBONNIÈRE bien que situé sur la commune de Pomeys (69) dessert principalement l'agglomération de Saint-Denis sur-Coize dans le département de la Loire (42), il est donc décrit dans le sujet consacré aux émetteurs de ce département.

:arrow: Les émetteurs de CONDRIEU et LOIRE-SUR-RHÔNE bien que situés en Isère desservent surtout le département du Rhône, ils sont donc décrits ici dans le sujet consacré aux émetteurs du Rhône.

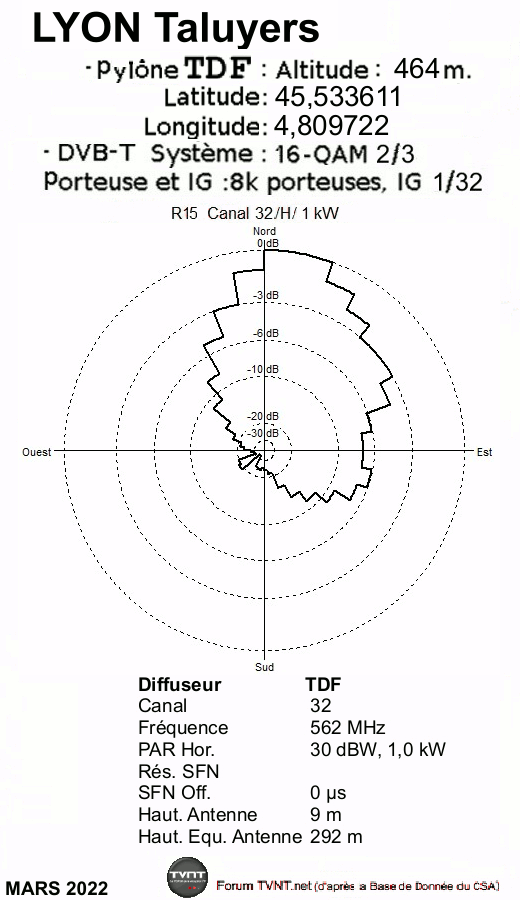

:arrow: L'émetteur de LYON-TALUYERS qui diffusait la chaine locale TLM a été remplacé par l'émetteur de LYON - SAINT-ROMAIN-EN-GAL


Réaménagement de la BANDE 700 MHz dans le département du Rhône :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile est effectif sur la totalité des émetteurs du département du Rhône.

Il a eu lieu le 24 avril 2018 (phase 5) pour les émetteurs de Pontcharra-sur-Turdine, Saint-Forgeux et Sainte-Foy-L'Argentière, puis le 23 mai 2018 (phase 6) pour l'émetteur de [Monsols et enfin le 11 septembre 2018 (phase 7) pour tous les autres émetteurs du département.
Des réaménagements de canaux ont eu lieu sur la totalité des émetteurs excepté ceux de Lyon - Saint-Romain-en-Gal et Villefranche-sur-Saône pour lesquels aucune modification n'a été nécessaire.
Les descriptions de l'ensemble des émetteurs ont été mises à jour en tenant compte des modifications opérées lors des réaménagements.


Positionnement des émetteurs du département du Rhône :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur de Lyon - Fourvière


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition des multiplex locaux (R1 et R15) est donnée ci-dessous, avec la description de chaque émetteur.

------------------------------------------------------------------------------------

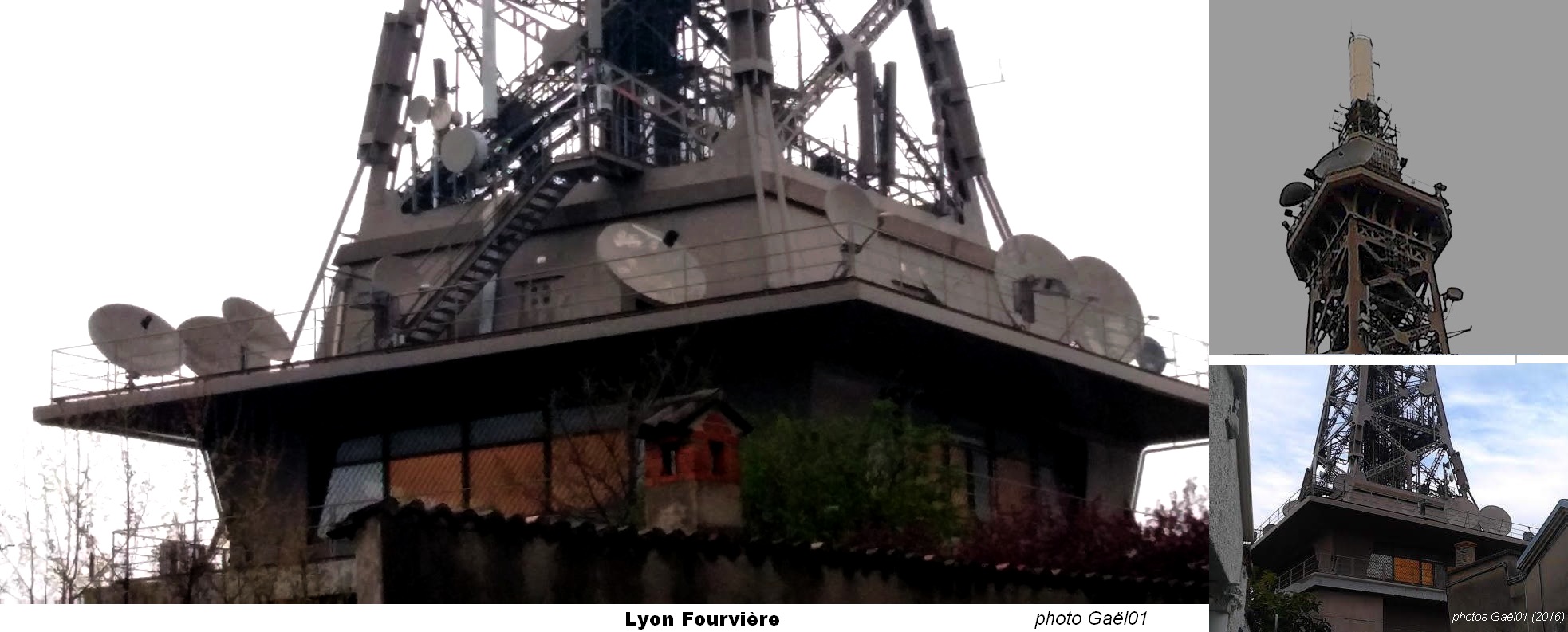

LYON - FOURVIÈRE

Émetteur principal

:arrow: Localisation du pylône TDF de la colline de Fourvière, Lyon (5ème) :

D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 2,5kW (TOWERCAST). (sur canal 49 avant le 11/09/2018)
R4: 40H 2,5kW (TOWERCAST).
R3: 41H 2,5kW (TDF). (sur canal 59 avant le 11/09/2018)
R2: 44H 2,5kW (TDF).
R6: 46H 2,5kW (TOWERCAST).
R1: 48H 2,5kW (TOWERCAST).

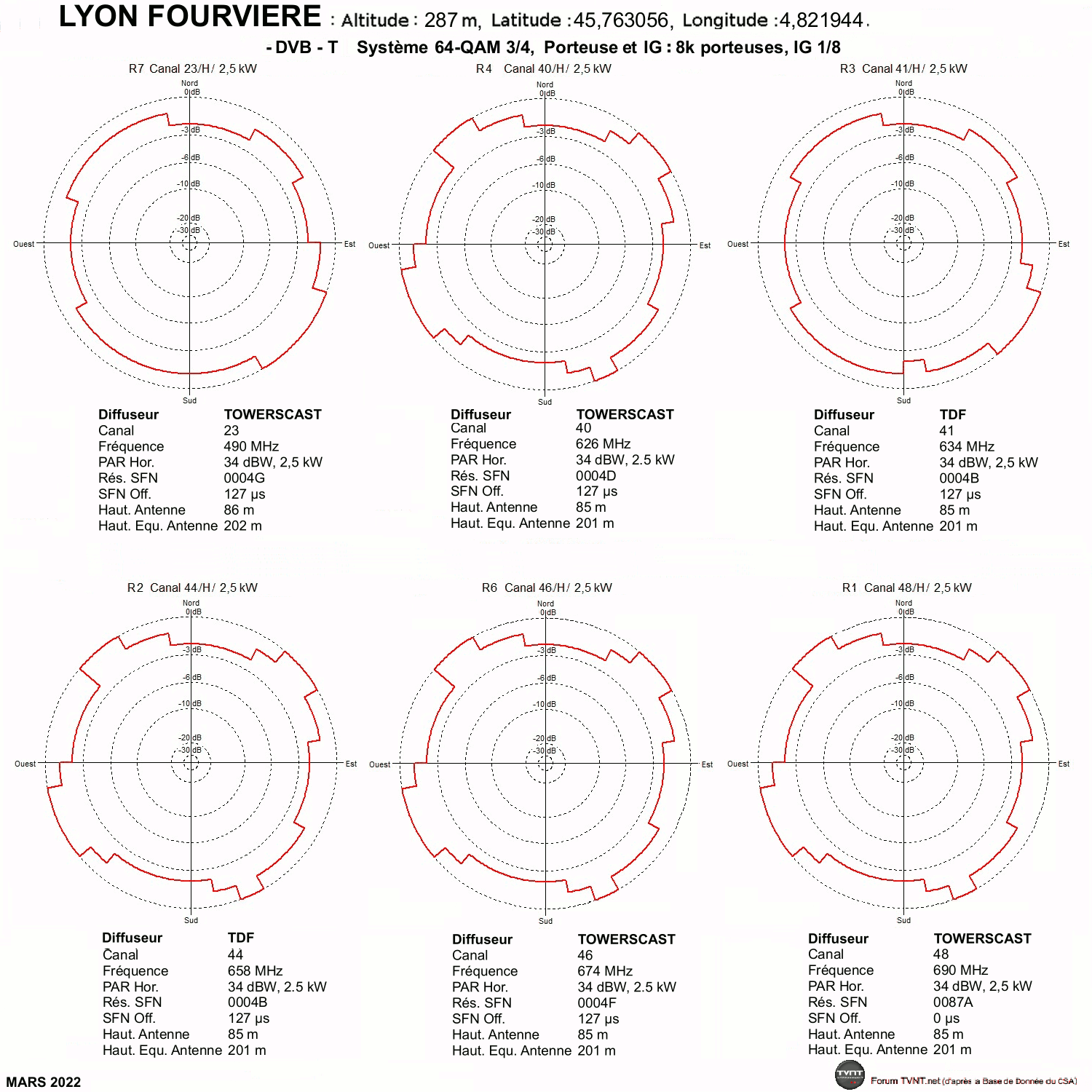

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LYON - FOURVIÈRE.gif


-------------------------------------------------------------------------------------

LYON - SAINT-ROMAIN-EN-GAL

Cet émetteur remplace l'émetteur de Lyon-Taluyers pour la diffusion de la chaine locale TLM.

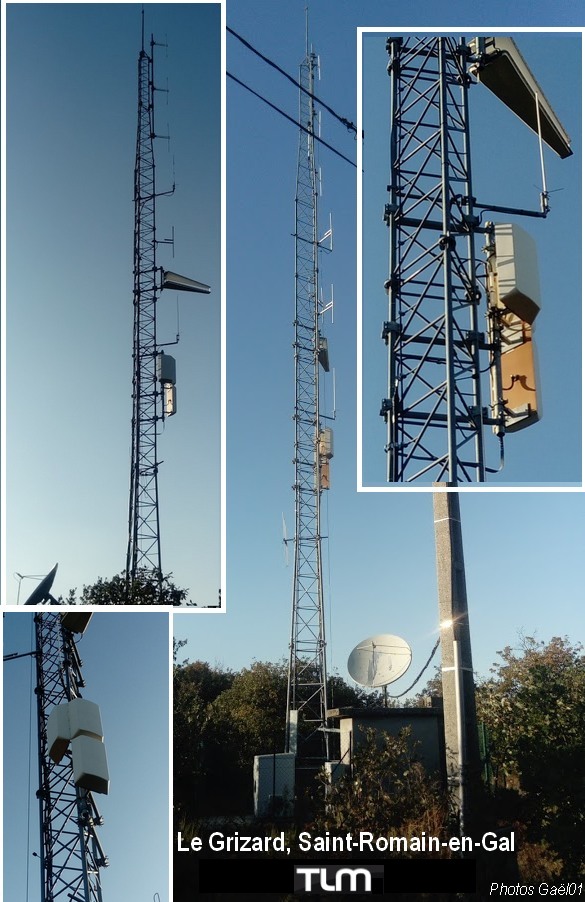

:arrow: Localisation du pylône de Radio Espérance, au lieu dit Pierre Plate, sur la commune de Saint-Romain-en-Gal.

69 Le Grizard-St romain en Gal-bis.jpg

cliquer sur la photo pour agrandir
Photos Gaël 01, galerie de photos sous ce lien

:arrow: Composition du simplex R15 :

:arrow: Caractéristiques techniques du multiplex :
R15: 32H 1kW (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

AMPLEPUIS 1 - GRANGE NEUVE

:arrow: Localisation du pylône TDF de Grange Neuve, commune d'Amplepuis.

:arrow: Composition des multiplex R1 et R15 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 6,5W (TDF).
R7: 29H 7,1W (TDF). (sur canal 45 avant le 11/09/2018)
R15: 32H 1W. (TDF).
R4: 33H 6,5W (TDF). (sur canal 56 avant le 11/09/2018)
R3: 34H 6,5W (TDF). (sur canal 27 avant le 11/09/2018)
R1: 37H 6,9W (TDF). (sur canal 42 avant le 11/09/2018)
R2: 47H 6,5W (TDF). (sur canal 60 avant le 11/09/2018)

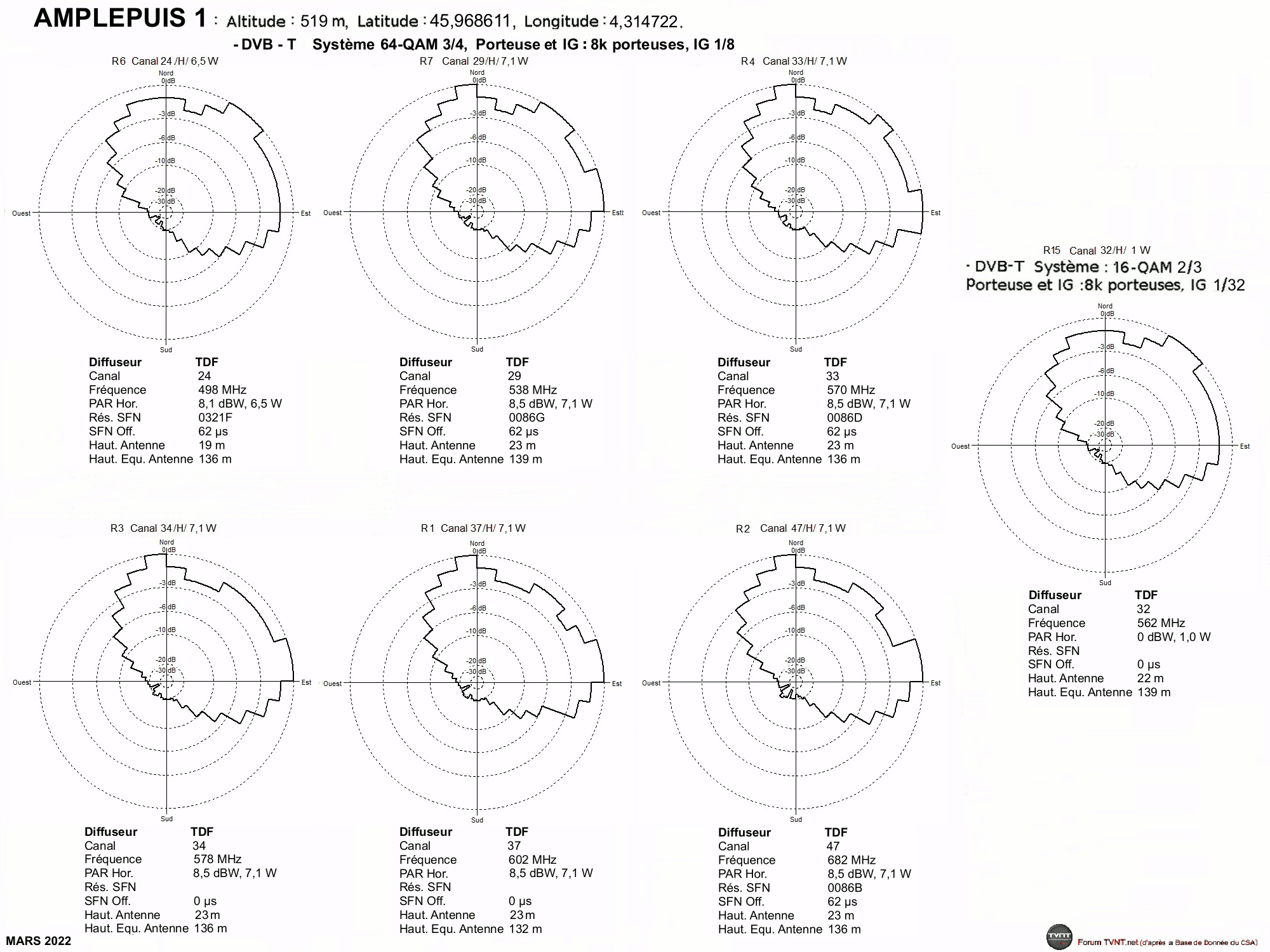

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AMPLEPUIS 1.gif

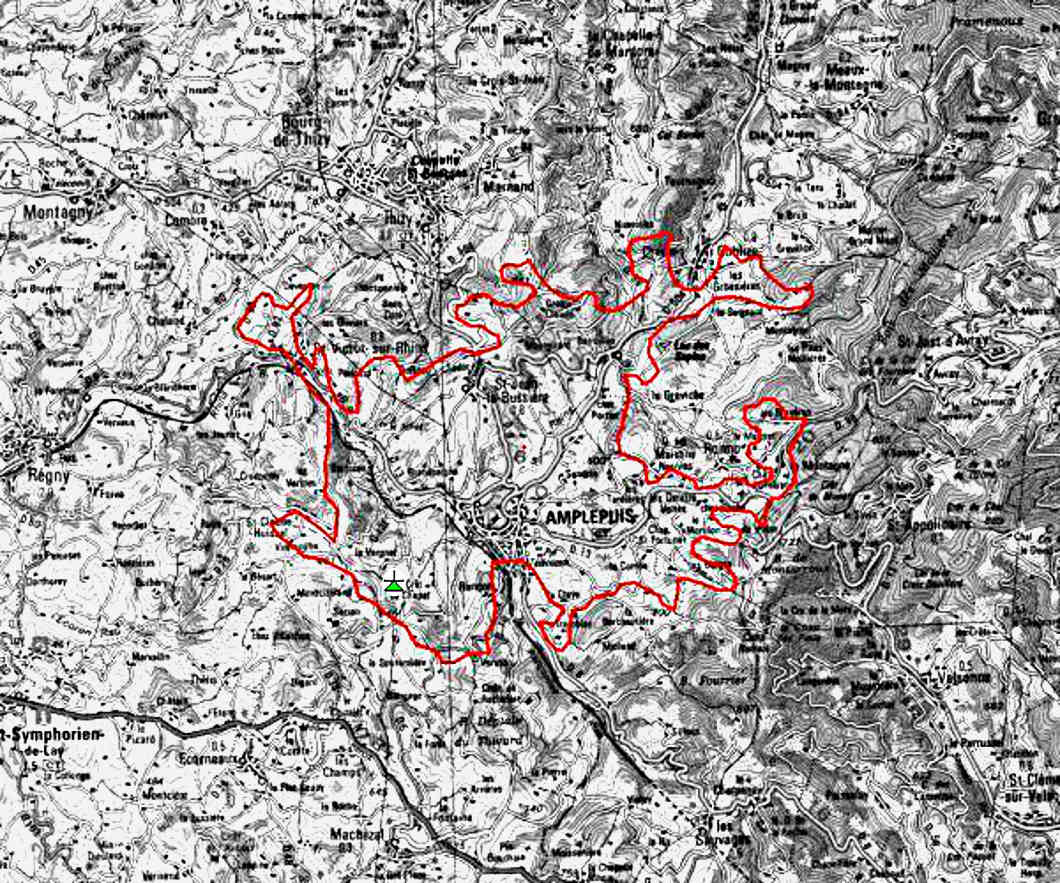

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Amplepuis 1.jpg


-------------------------------------------------------------------------------------

BEAUJEU - SAINT-LAGER

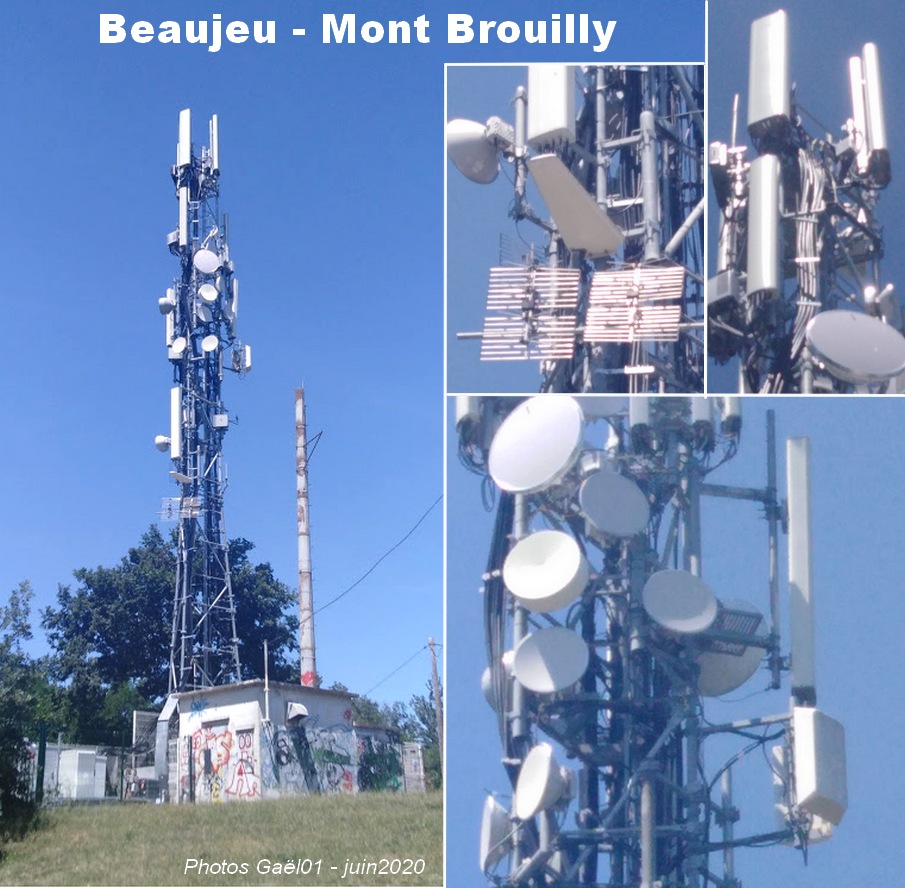

:arrow: Localisation du pylône TDF de Mont Brouilly, sur la commune de Saint-Lager

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 7,6W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 10W (TDF).
R3: 41H 12W (TDF). (sur canal 59 avant le 11/09/2018)
R1: 43H 7,6W (TDF).
R2: 44H 10W (TDF).
R6: 46H 10W (TDF).

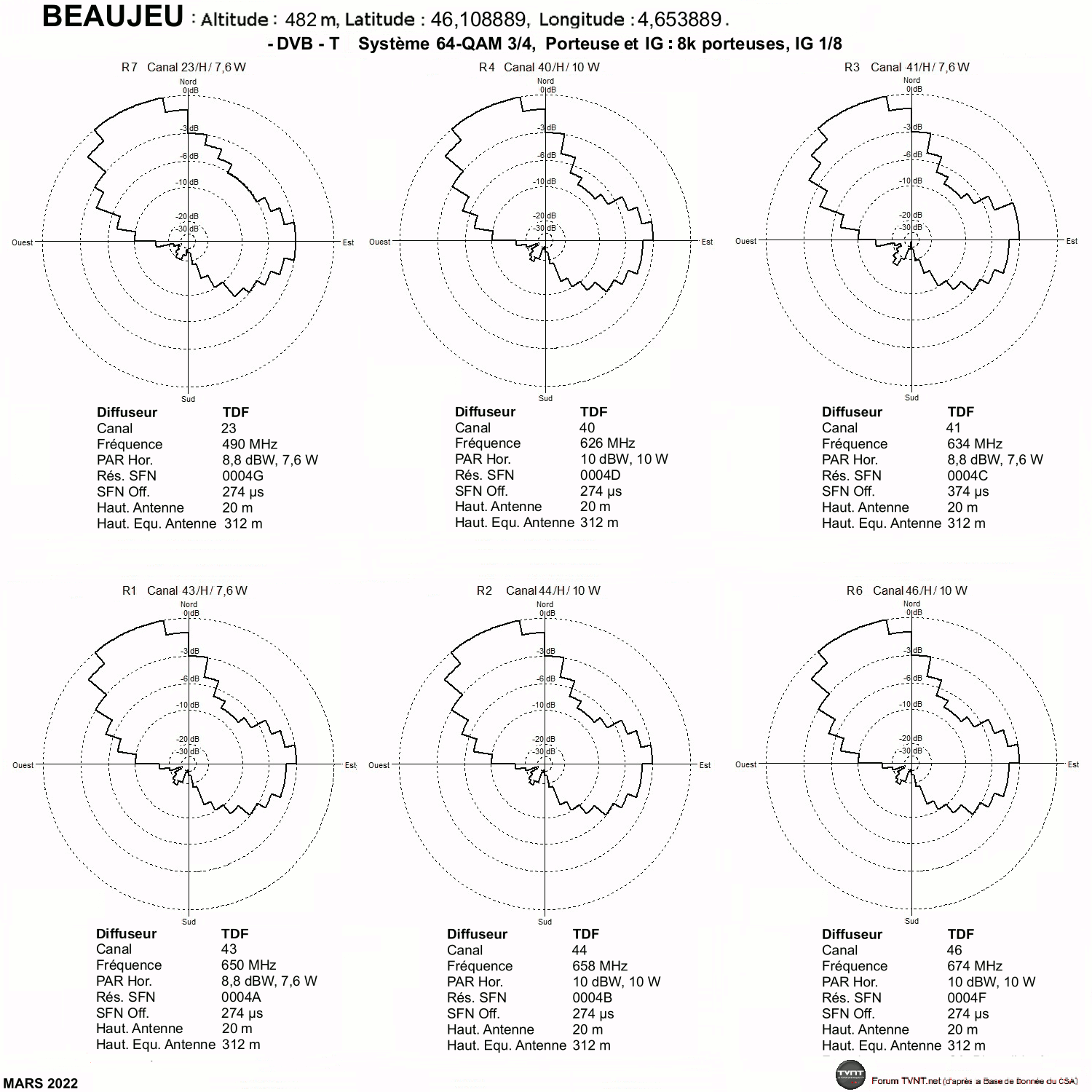

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

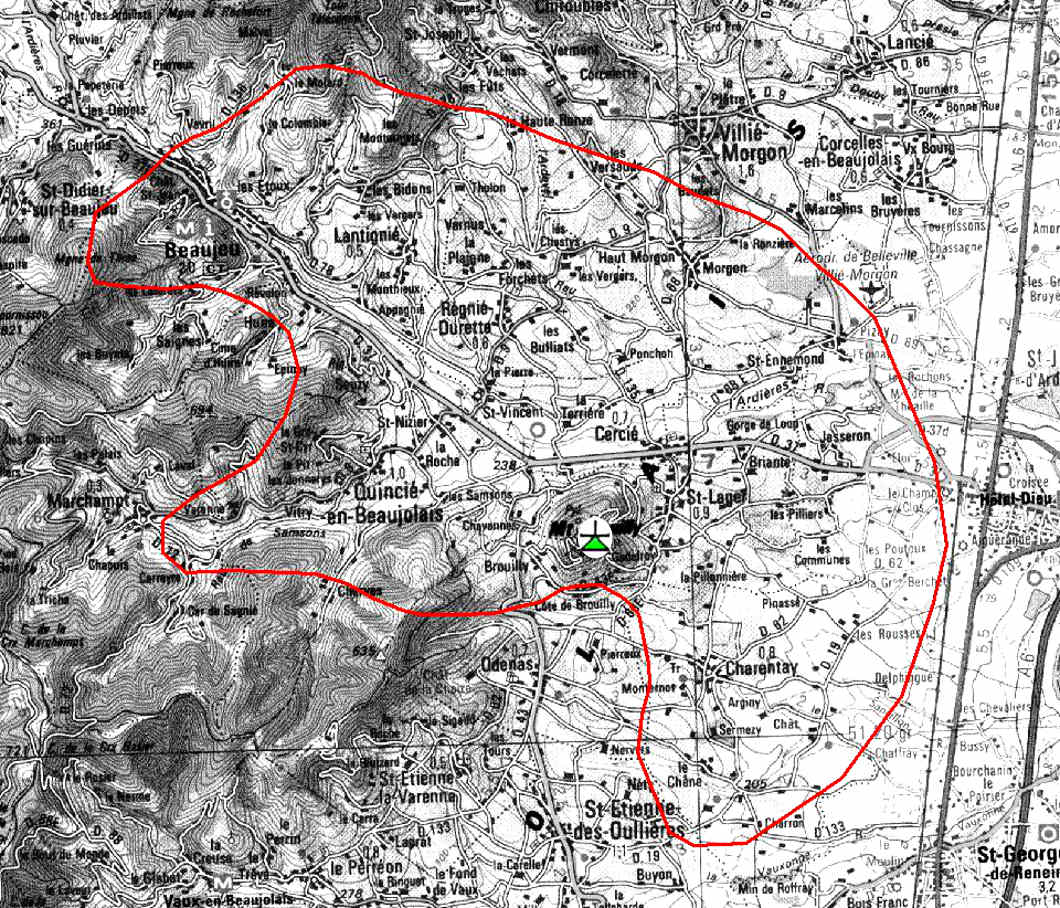

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BESSENAY - MONT CHAVANAY

Il y a 2 pylônes pour la TNT sur le site du Mont Chavanay, sur la commune de Courzieu :

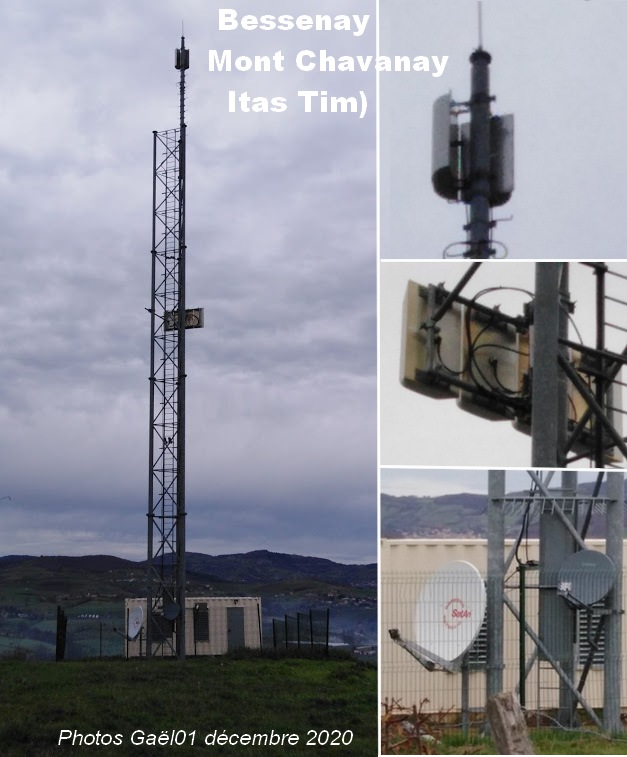

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R2, R4, R6 et R7.
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R3 depuis le 11 septembre 2018.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1,4W (ITAS TIM). (sur canal 49 avant le 11/09/2018)
R4: 40H 1W (ITAS TIM).
R3: 41H 1,4W (ITAS TIM sur pylône TDF). (sur canal 59 avant le 11/09/2018)
R1: 43H 1W (ITAS TIM).
R2: 44H 1W (ITAS TIM).
R6: 46H 1W (ITAS TIM).

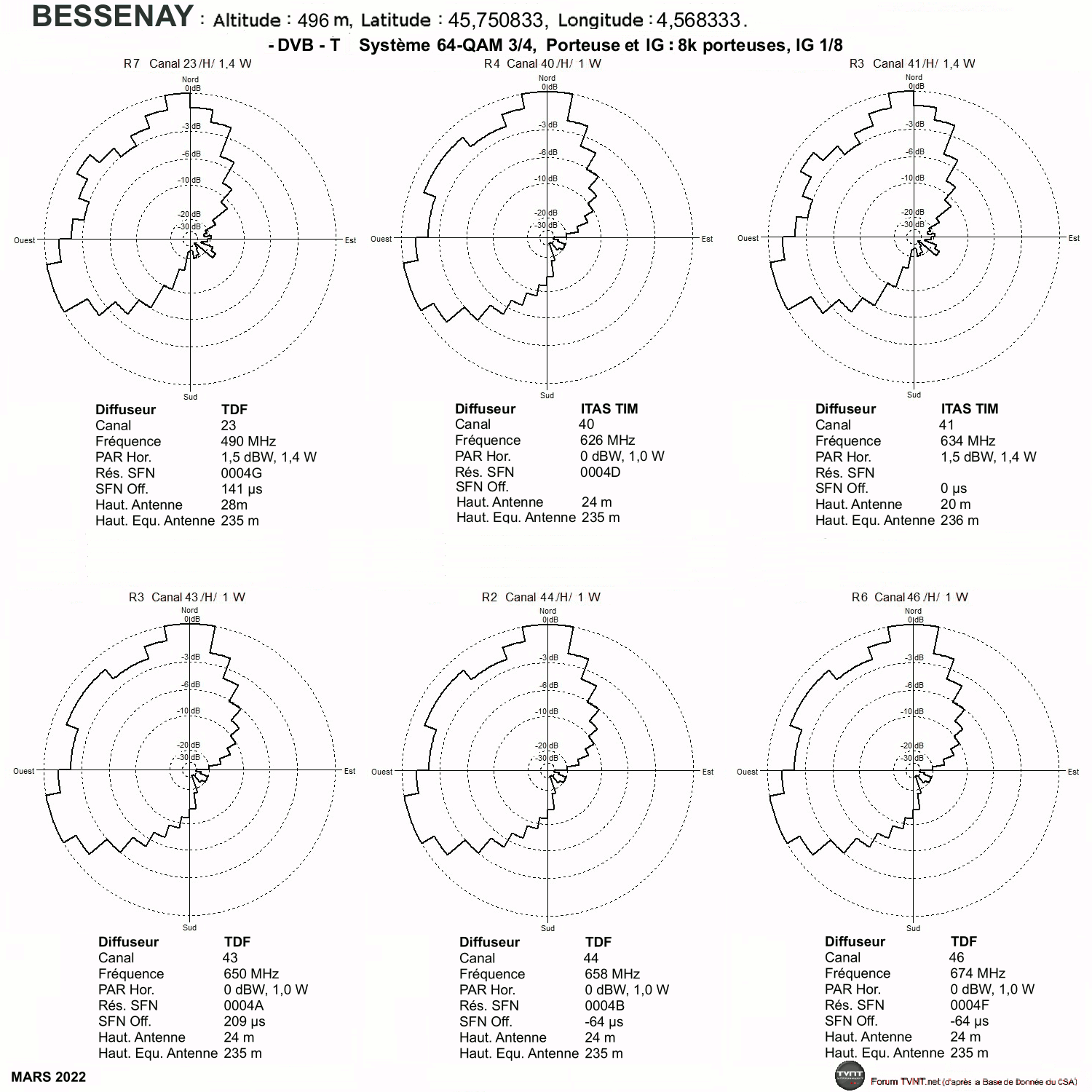

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

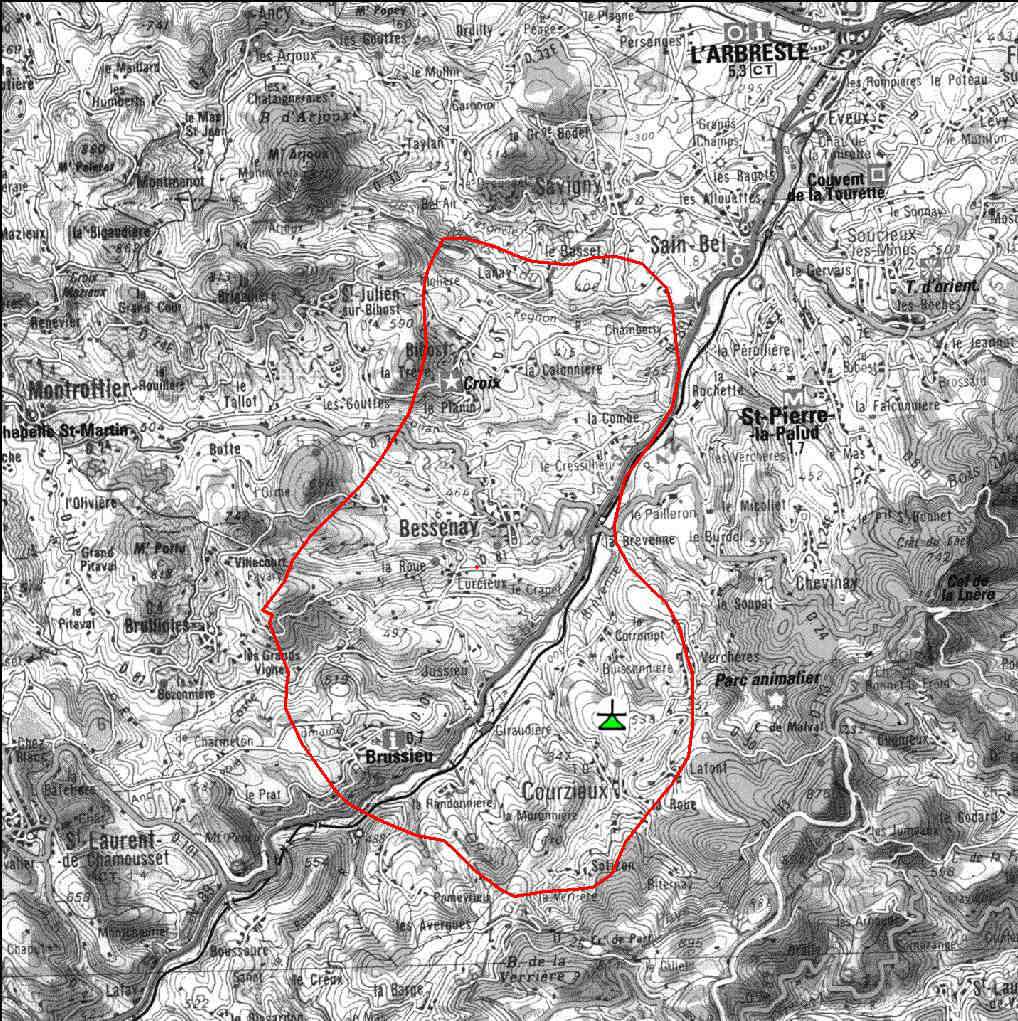

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CALUIRE-ET-CUIRE - LE BOUQUET

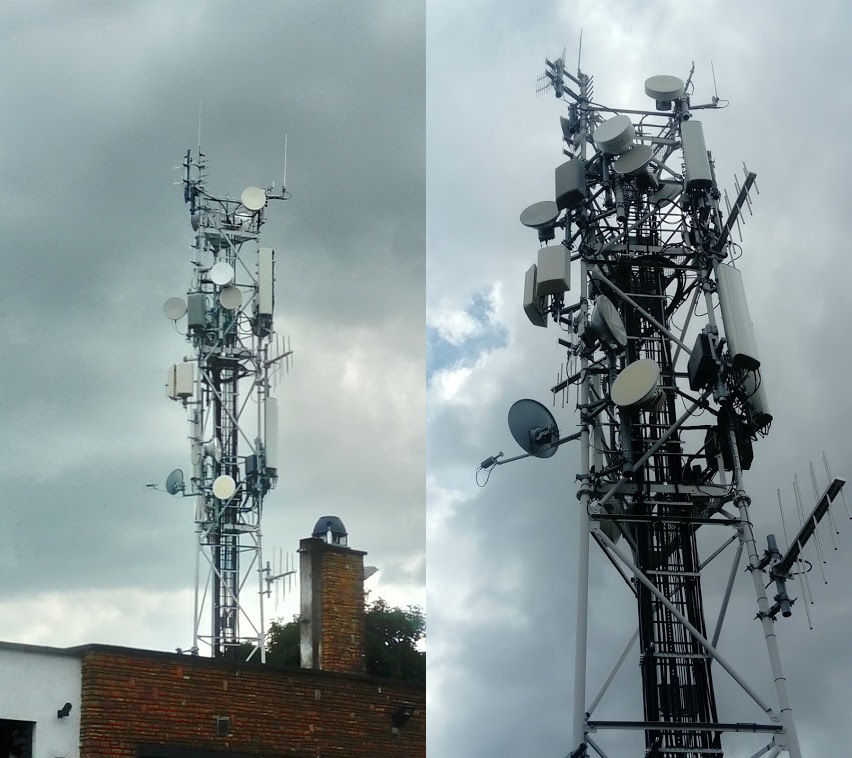

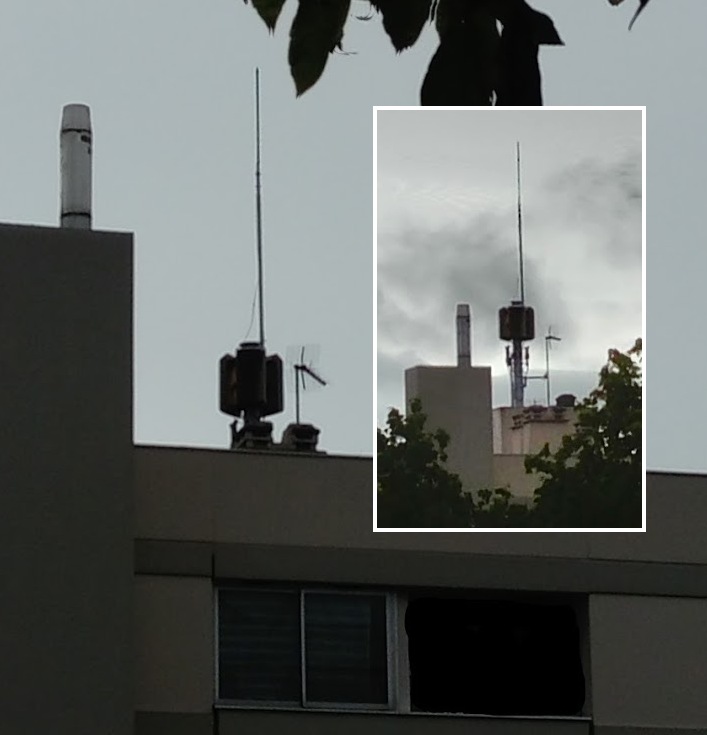

:arrow: Localisation du pylône TDF du Bouquet, à Lyon (9ème).

calluire et cuire.jpg
cliquer pour agrandir
photo de Gaël01 - d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 3,6W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 3,5W (TDF).
R3: 41H 3,5W (TDF). (sur canal 59 avant le 11/09/2018)
R2: 44H 3,5W (TDF).
R6: 46H 3,5W (TDF).
R1: 48H 3,5W (TDF).

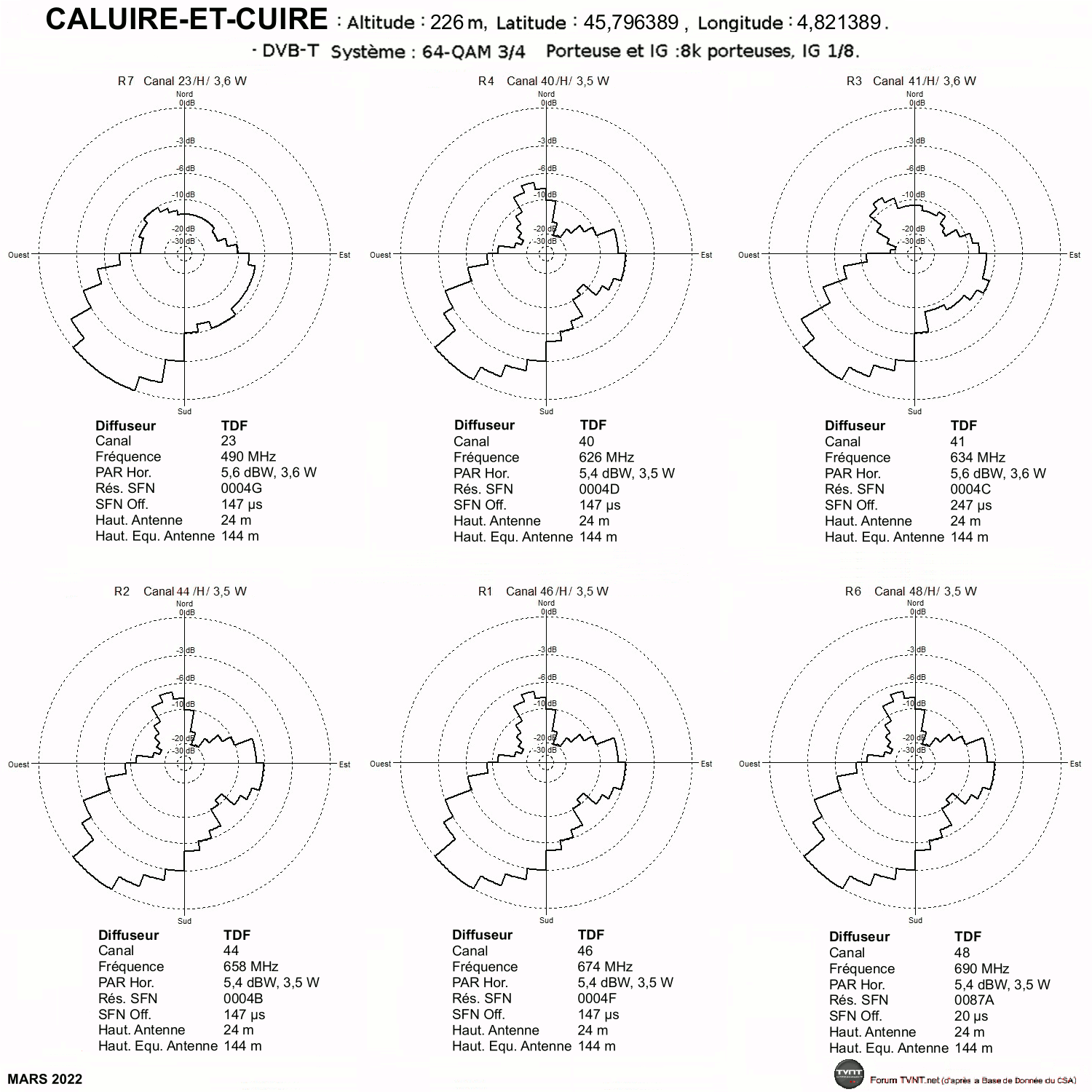

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

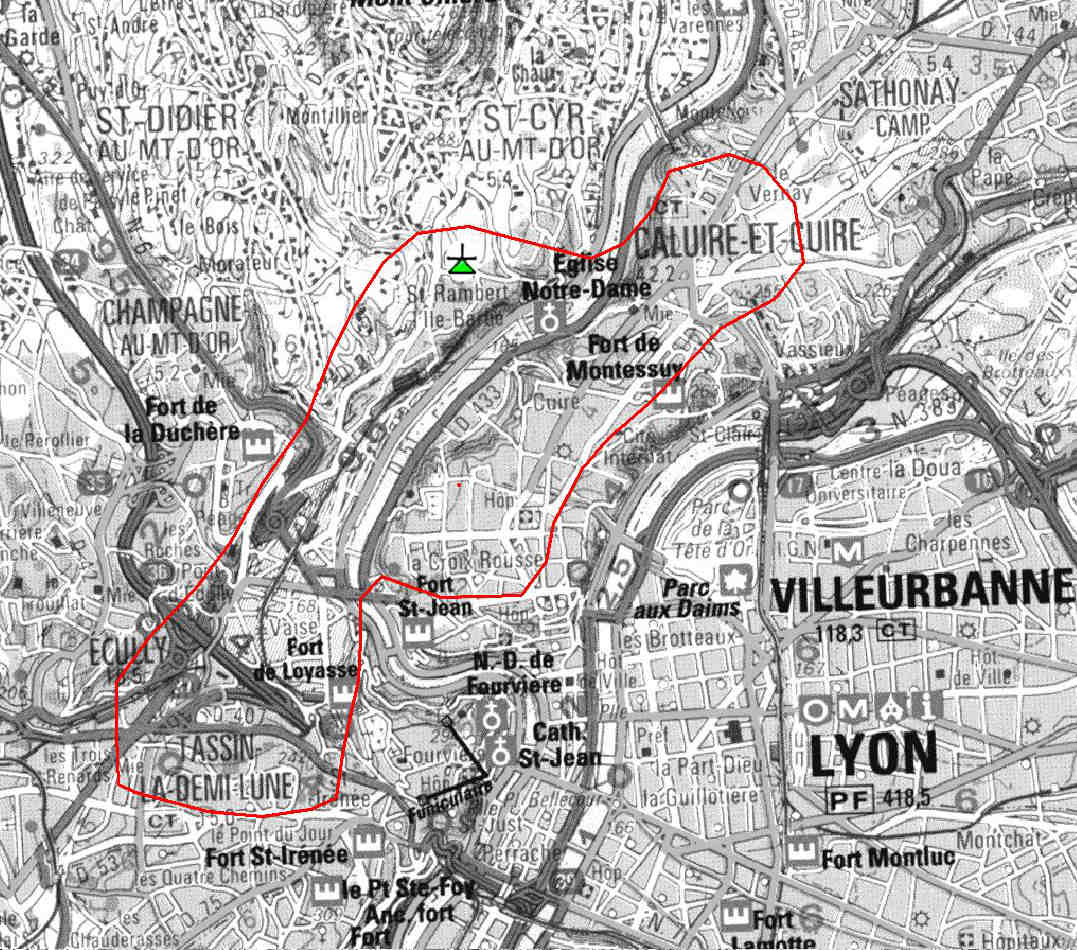

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Caluire et Cuire.JPG


-------------------------------------------------------------------------------------

CHAMBOST-ALLIÈRES 1 - DIÈME

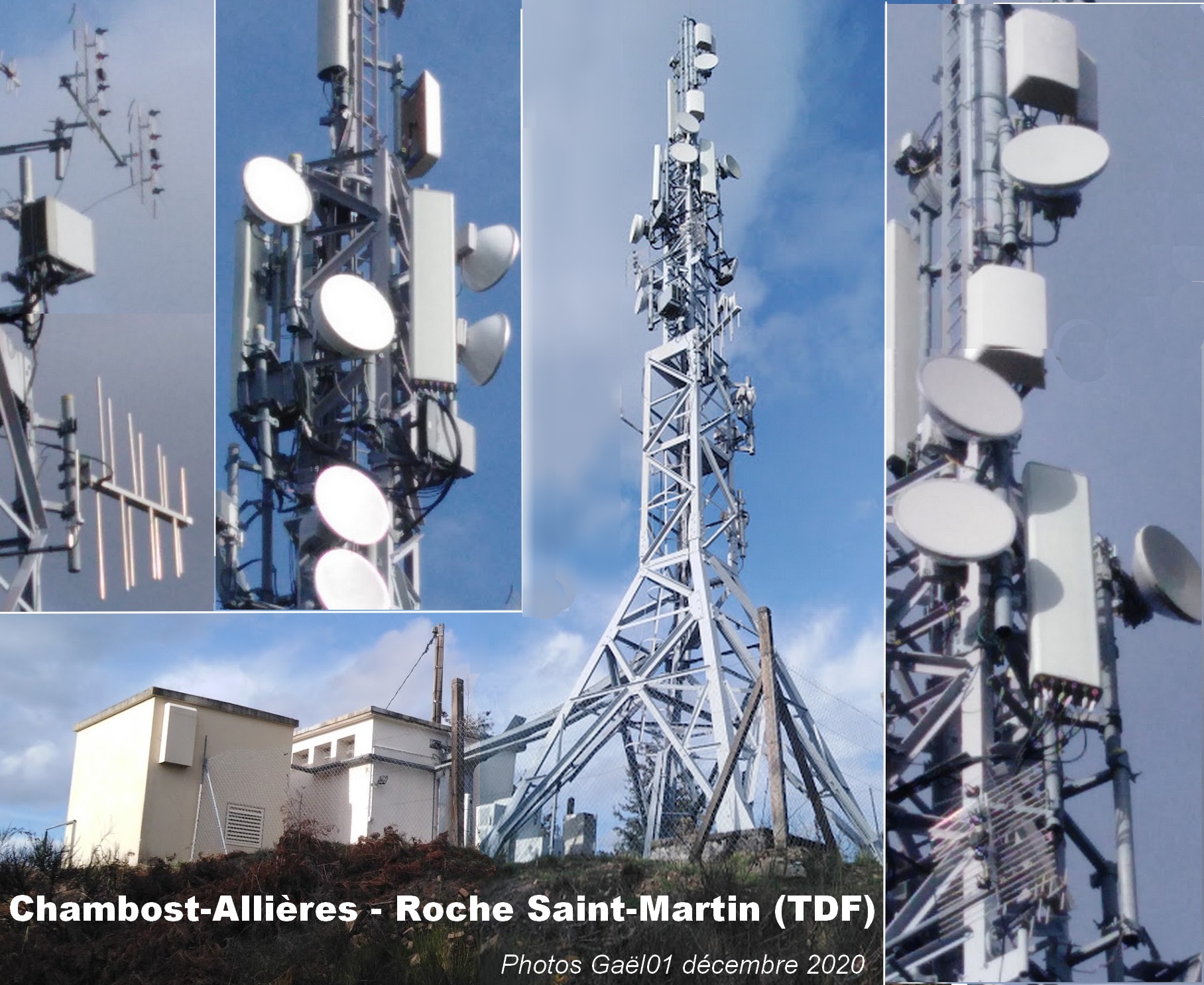

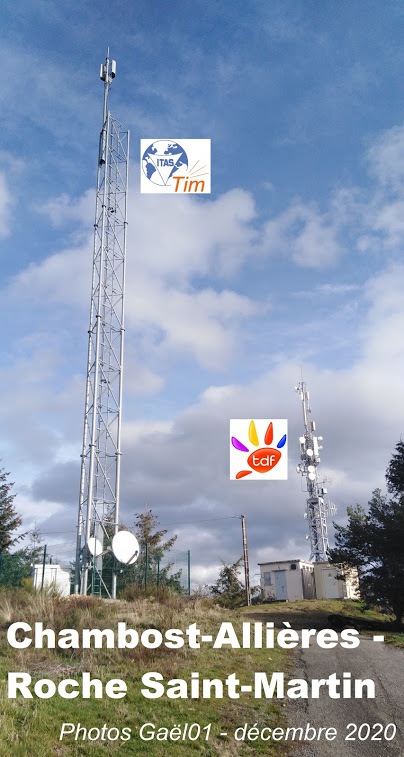

Il y a 2 pylônes pour la TNT sur le site de la Roche Saint-Martin, sur la commune de Dième :
:arrow: Localisation du pylône TDFqui diffuse les multiplex R1 à R4, R6 et R15.

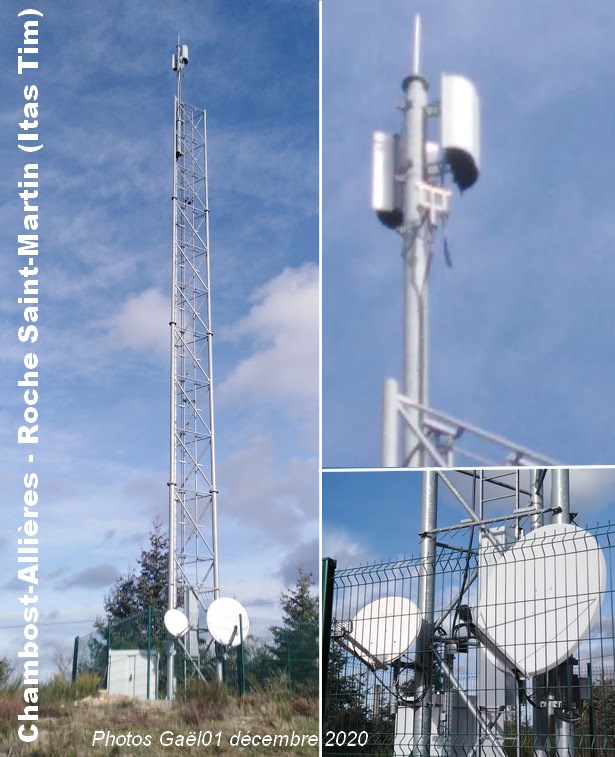

:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R7.

:arrow: Composition des multiplex R1 et R15 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 27W (ITAS TIM). (sur canal 49 avant le 11/09/2018)
R15: 32H 5W (TDF).
R4: 40H 27W (TDF).
R3: 41H 27W (TDF). (sur canal 59 avant le 11/09/2018)
R1: 43H 27W (TDF).
R2: 44H 27W (TDF).
R6: 46H 27W (TDF).

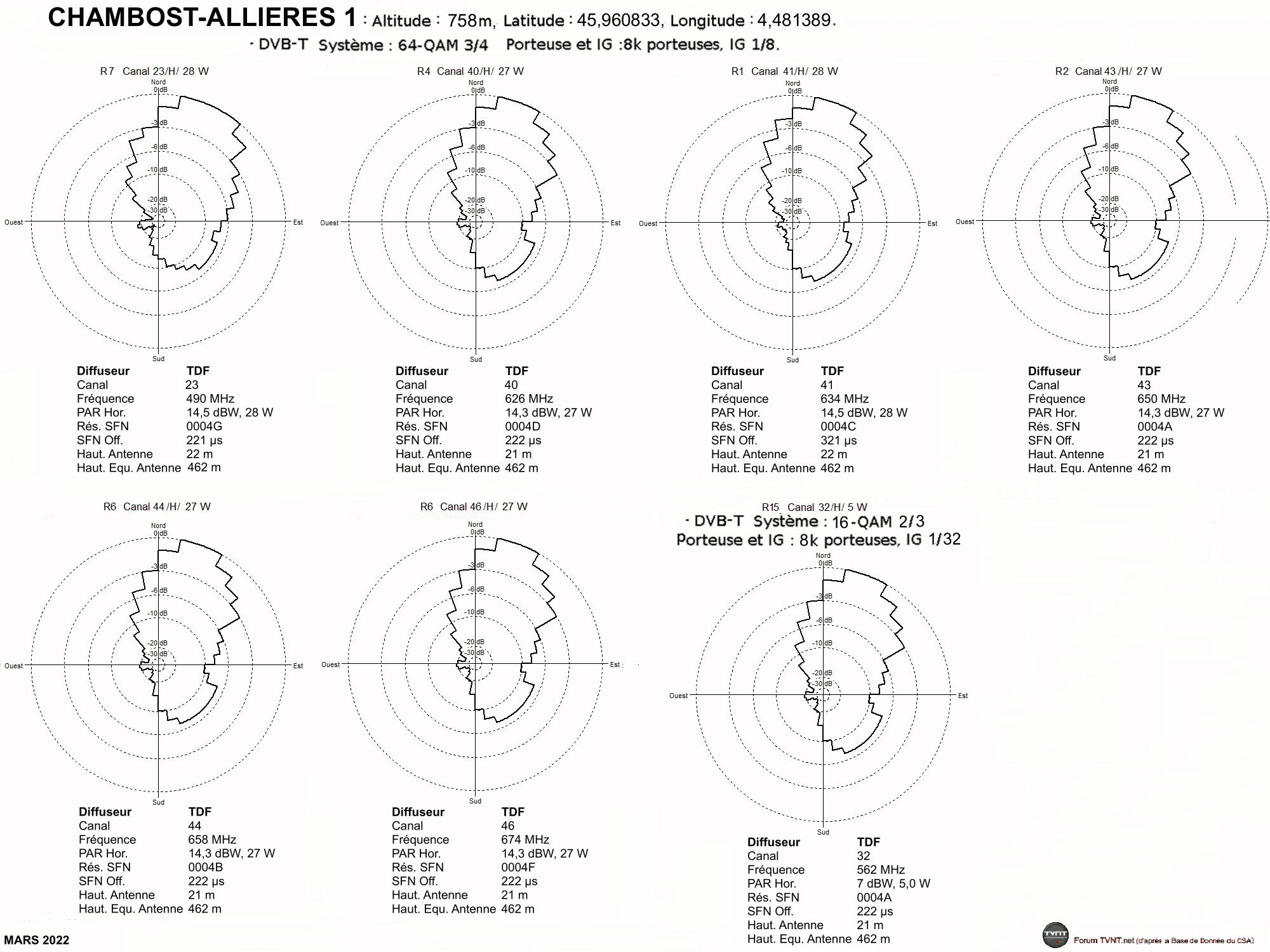

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CHAMBOST-ALLIERES 1.gif

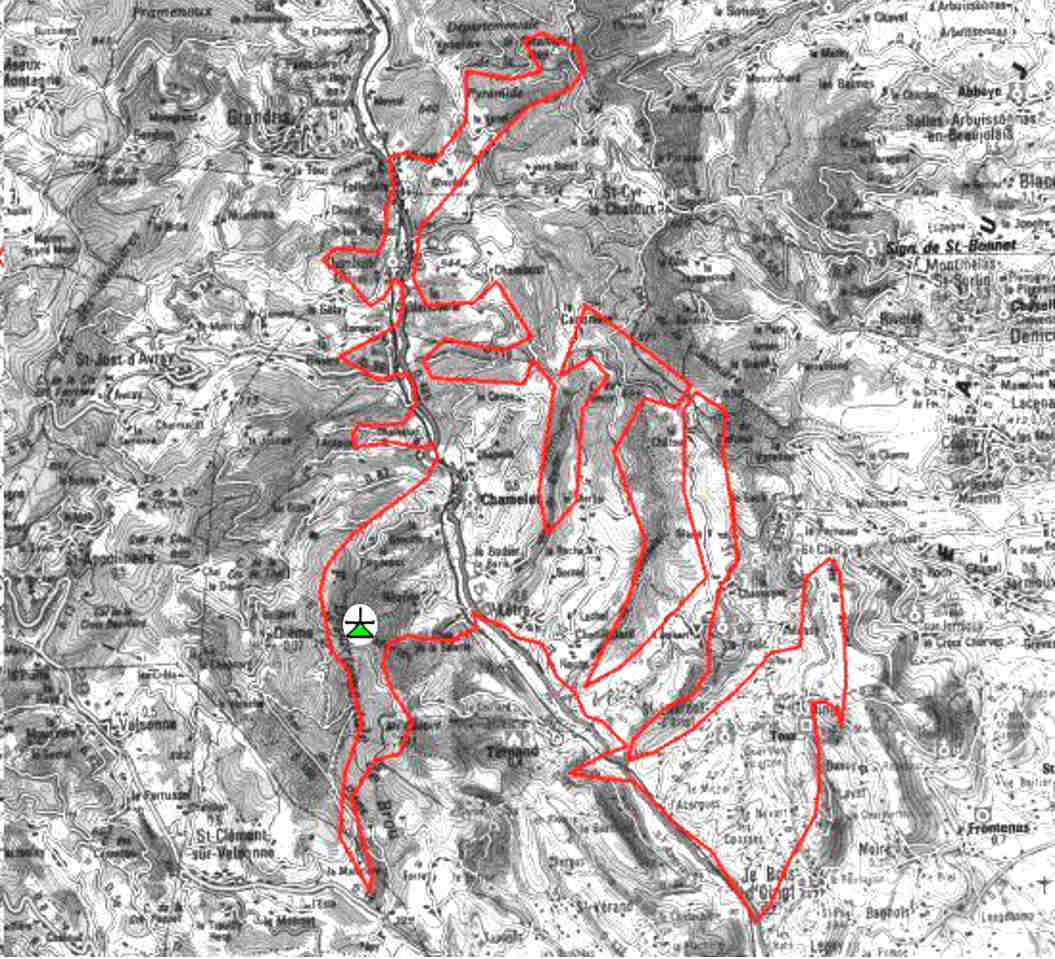

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Chambost Allières 1.jpg


-------------------------------------------------------------------------------------

CONDRIEU - SAINT-CLAIR-DU-RHÔNE

:arrow: Localisation du pylône TDF de Burieux, sur la commune de Saint-Clair-du-Rhône (38).

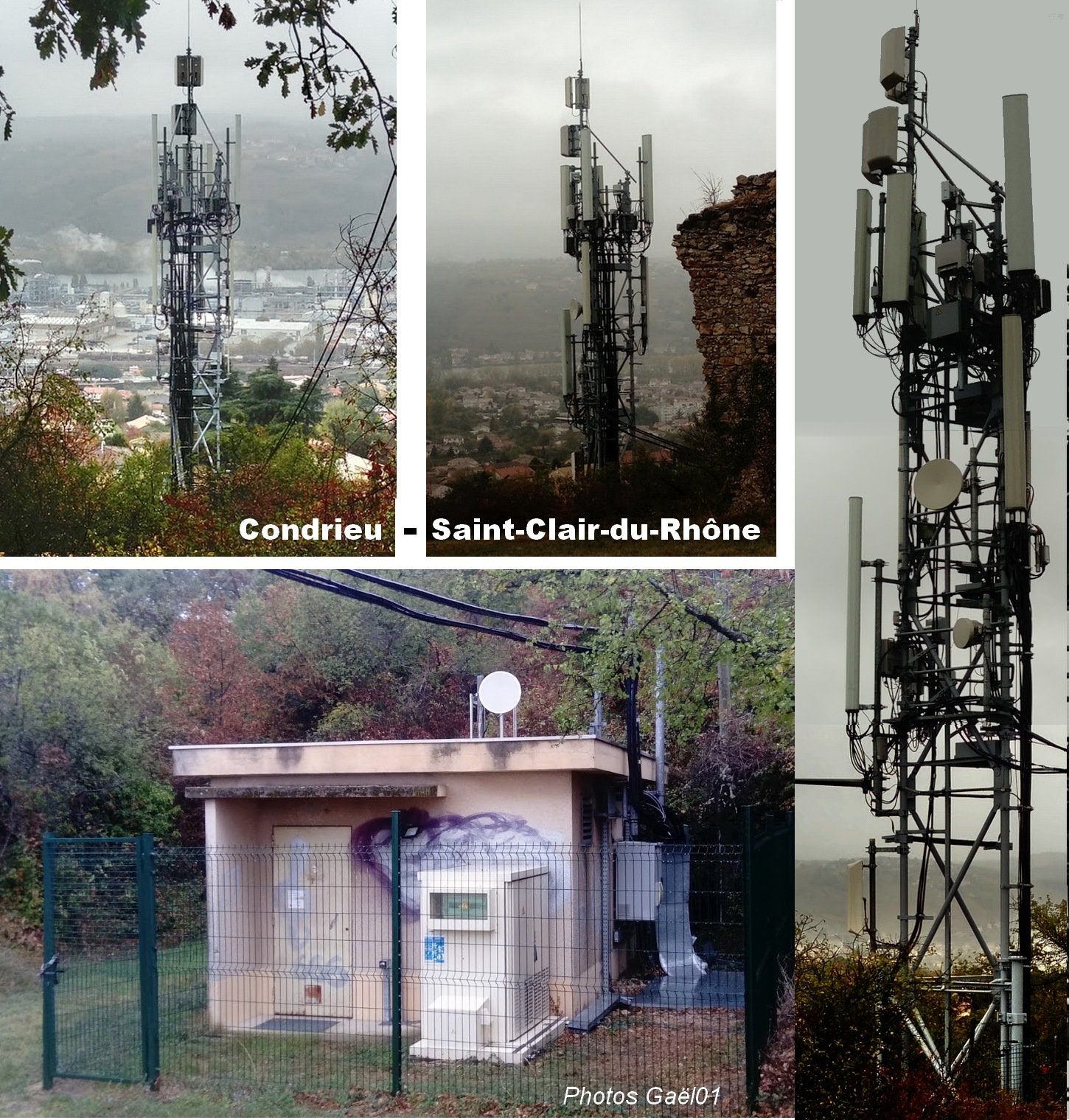

69 Condrieu - Saint-Clair-du-Rhône.jpg

cliquer sur l'image pour l'agrandir
Photos Gaël01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 7,8W (TOWERCAST). (sur canal 49 avant le 11/09/2018)
R4: 40V 7,6W (TOWERCAST).
R3: 41V 8,9W (TOWERCAST). (sur canal 59 avant le 11/09/2018)
R1: 43V 7,6W (TOWERCAST).
R2: 44V 7,4W (TOWERCAST).
R6: 46V 7,4W (TOWERCAST).

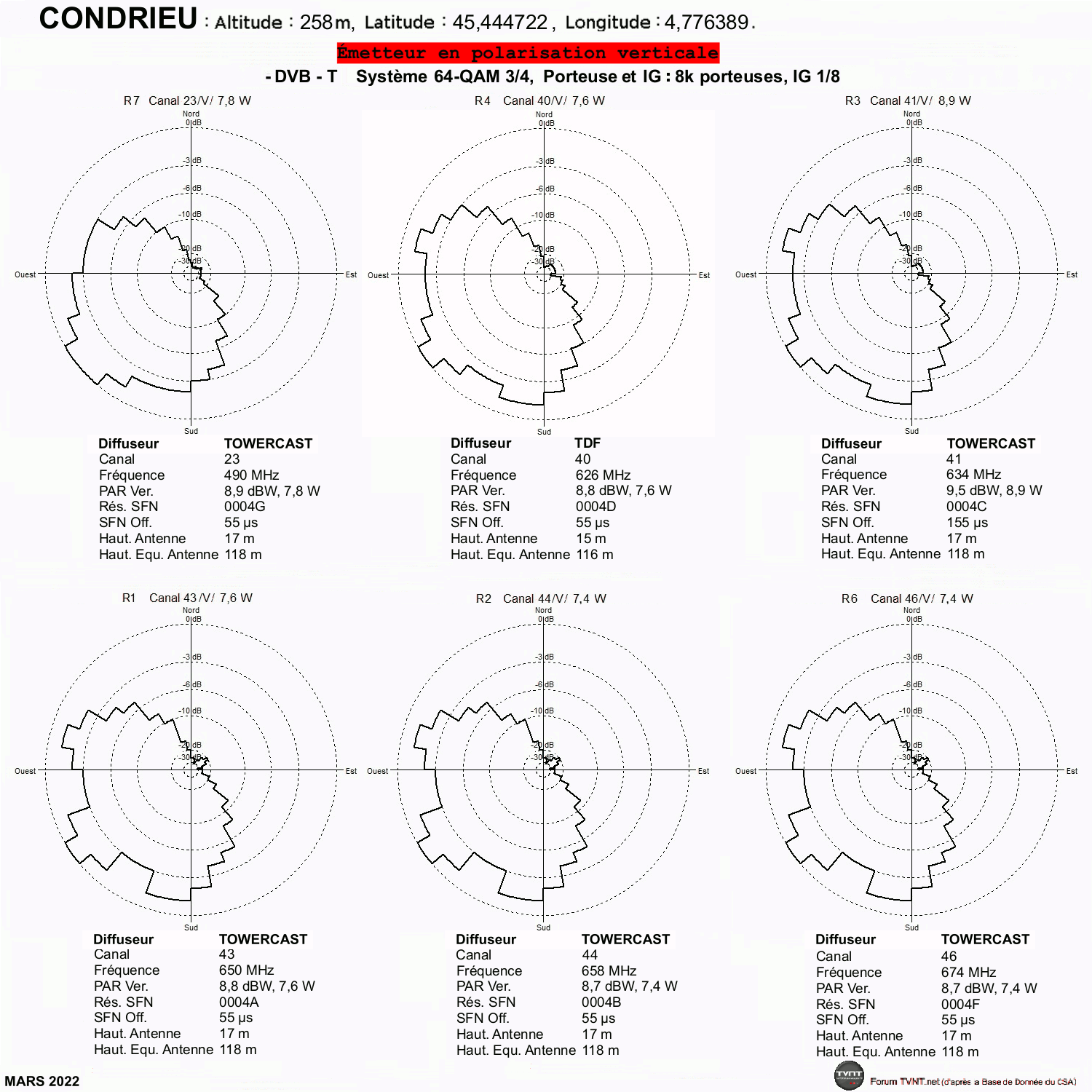

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

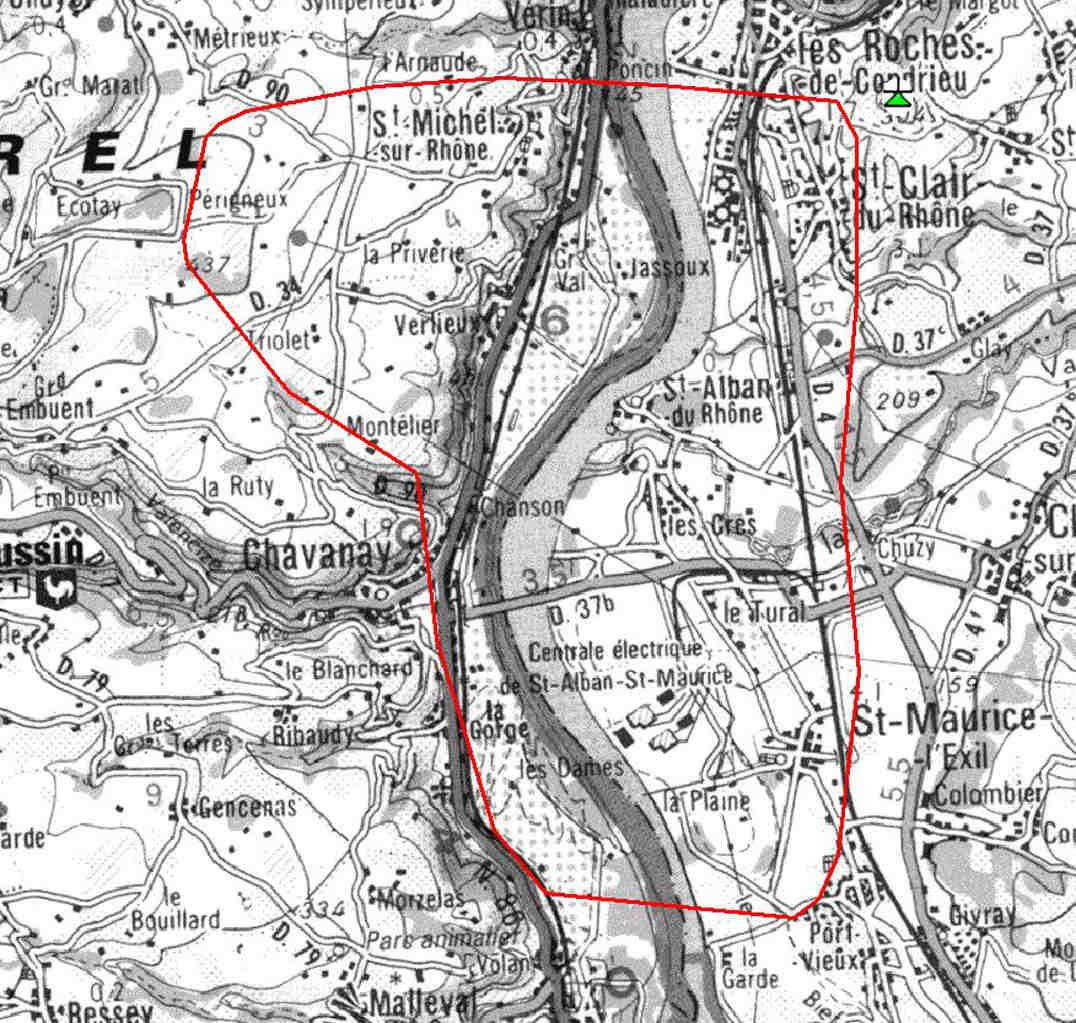

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COURS-LA-VILLE 1 - LE CLAPIER

Il y a 2 pylônes pour la TNT sur le site du Clapier, commune de Cours-la-Ville :

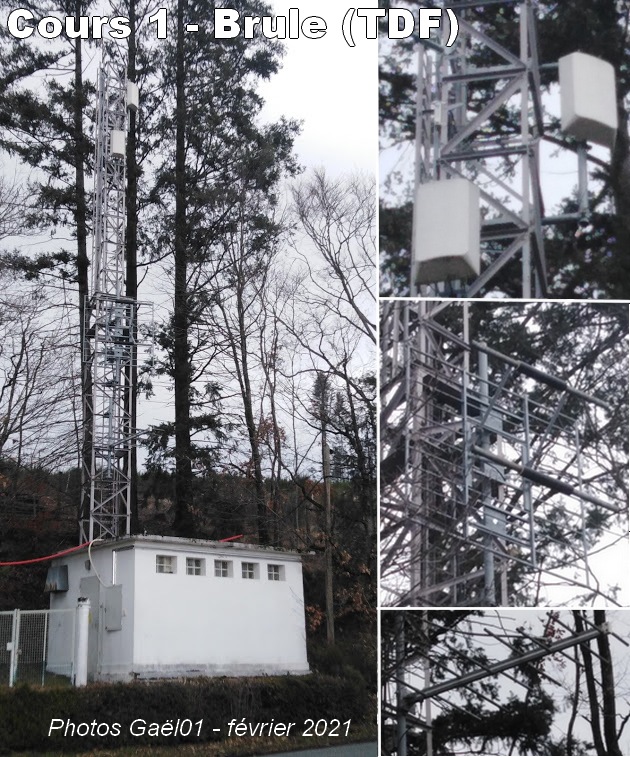

:arrow: Localisation du pylône TDF de Brûle, qui diffuse le simplex R15 (chaine locale TLM) et le multiplex R2.
:arrow: Localisation du pylône ITAS TIM de La Garenne, qui diffuse les multiplex R1, R3, R4, R6 et R7.

:arrow: Composition des multiplex R1 et R15 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 60W (ITAS TIM).
R7: 29H 60W (ITAS TIM). (sur canal 58 avant le 11/09/2018)
R15: 32H 7,1W (TDF).
R4: 33H 60W (ITAS TIM). (sur canal 56 avant le 11/09/2018)
R3: 36H 60W (ITAS TIM). (sur canal 27 avant le 11/09/2018)
R1: 38H 60W (ITAS TIM).
R2: 47H 60W (ITAS TIM sur pylône TDF). (sur canal 60 avant le 11/09/2018)

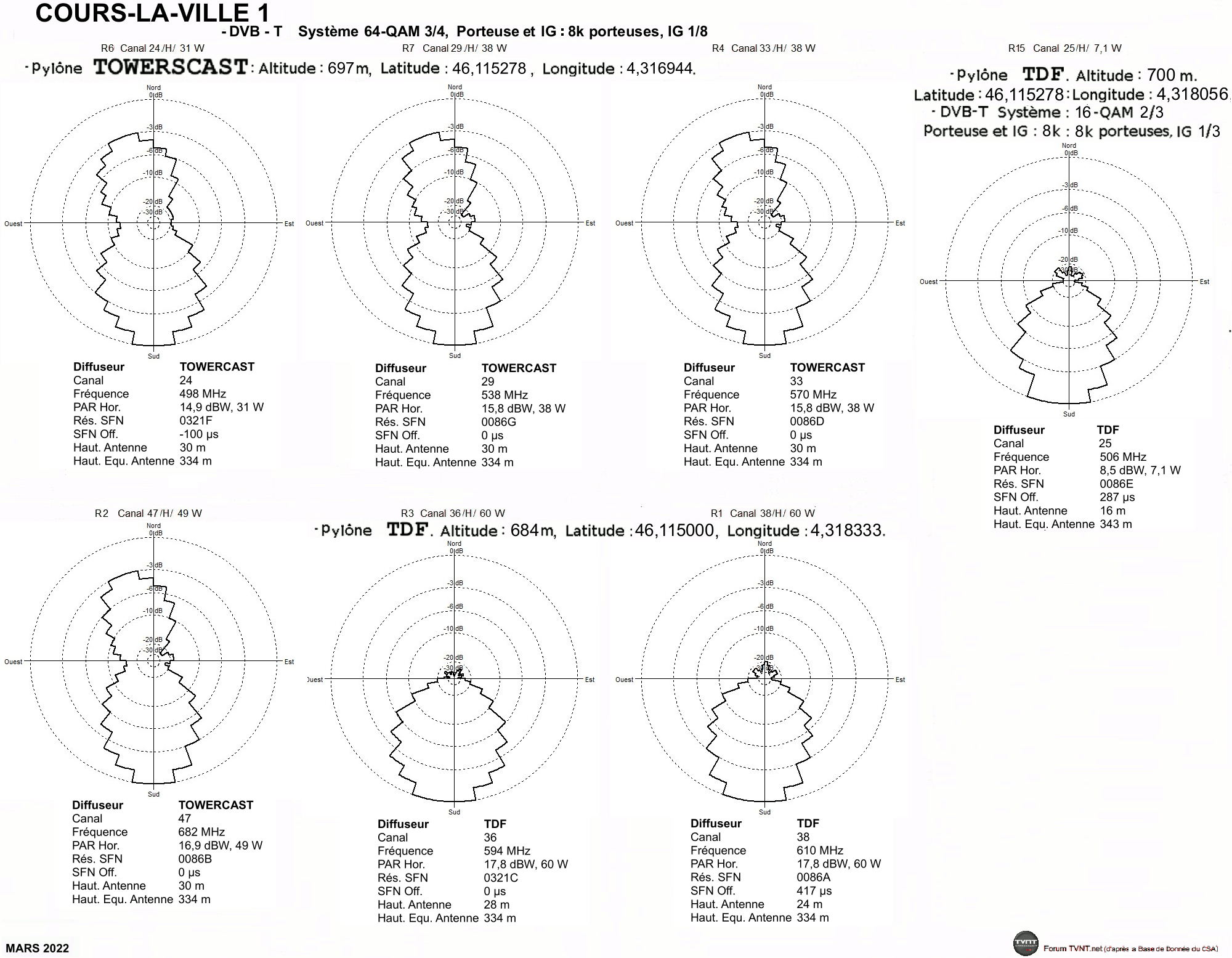

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
COURS-LA-VILLE 1.gif

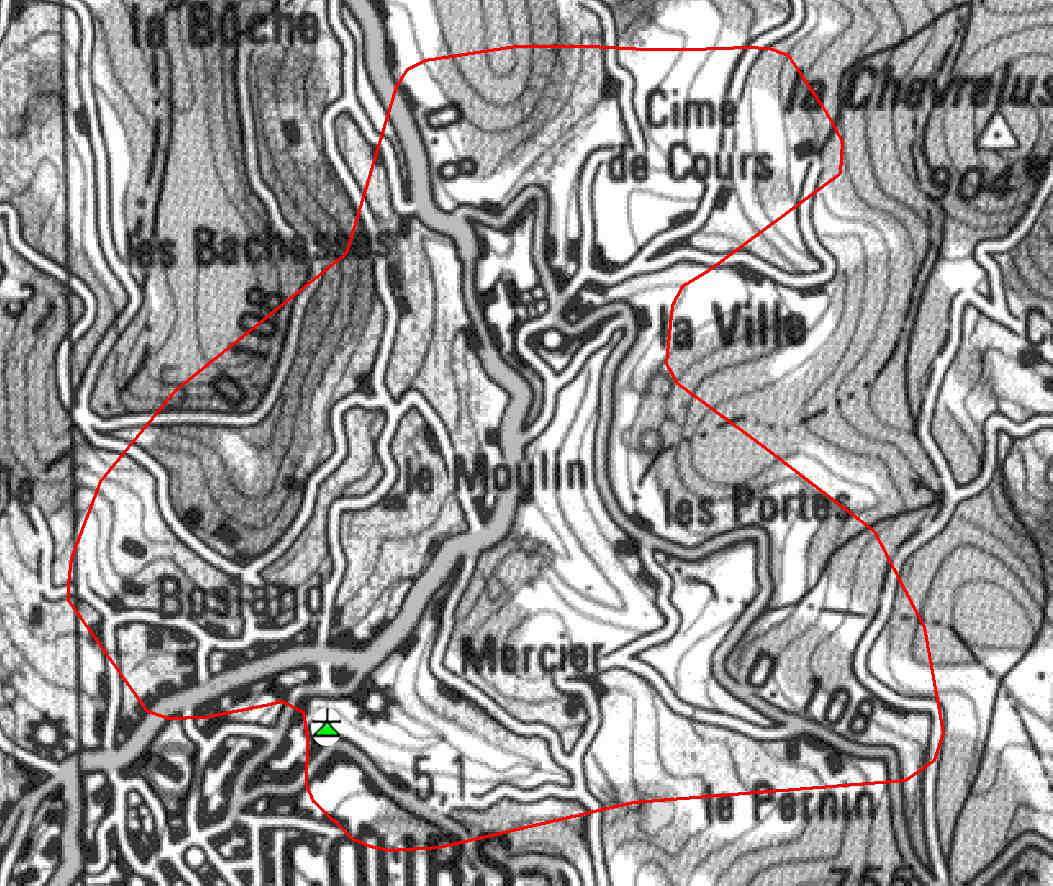

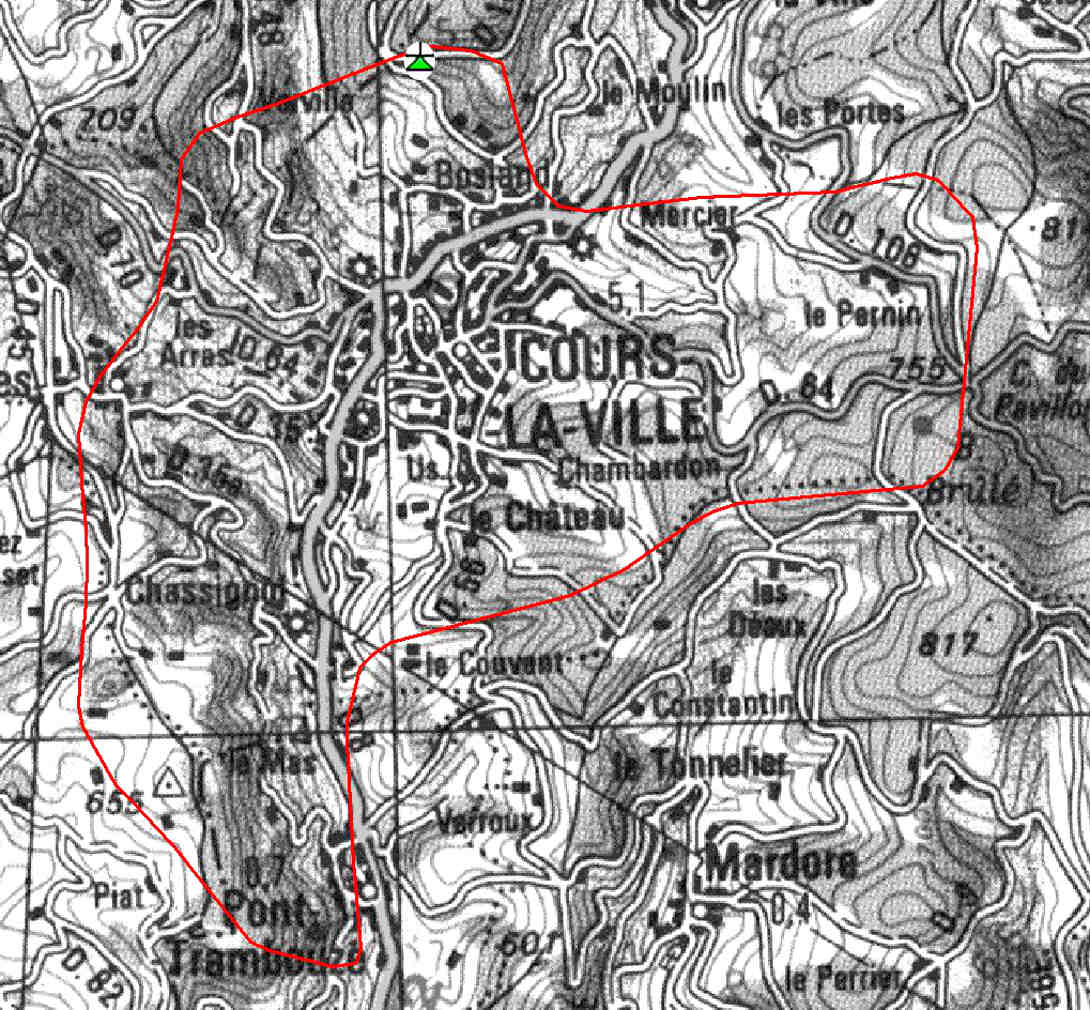

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Cours la ville 1.JPG


-------------------------------------------------------------------------------------

COURS-LA-VILLE 2 - L'ISLE

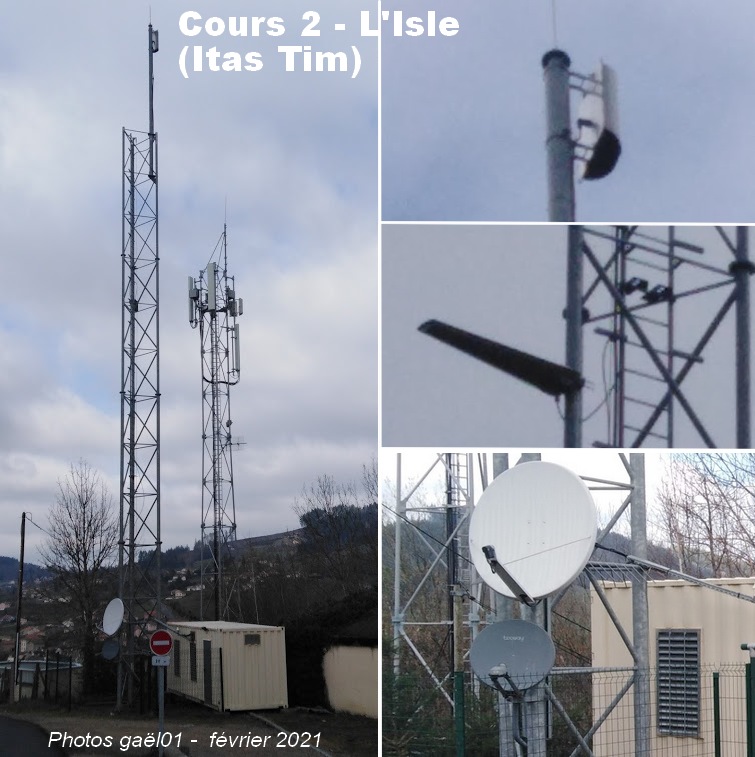

Il y a 2 pylônes pour la TNT sur le site de l'Isle, près de la station de filtrage, commune de Cours-la-Ville :
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R1, R3, R4, R6 et R7.
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R2.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 1,2W (ITAS TIM).
R7: 29H 1,2W (ITAS TIM). (sur canal 58 avant le 11/09/2018)
R4: 33H 1,2W (ITAS TIM). (sur canal 56 avant le 11/09/2018)
R3: 36H 1,2W (ITAS TIM). (sur canal 27 avant le 11/09/2018)
R1: 38H 1,2W (ITAS TIM).
R2: 47H 1,2W (ITAS TIM sur pylône TDF). (sur canal 60 avant le 11/09/2018)

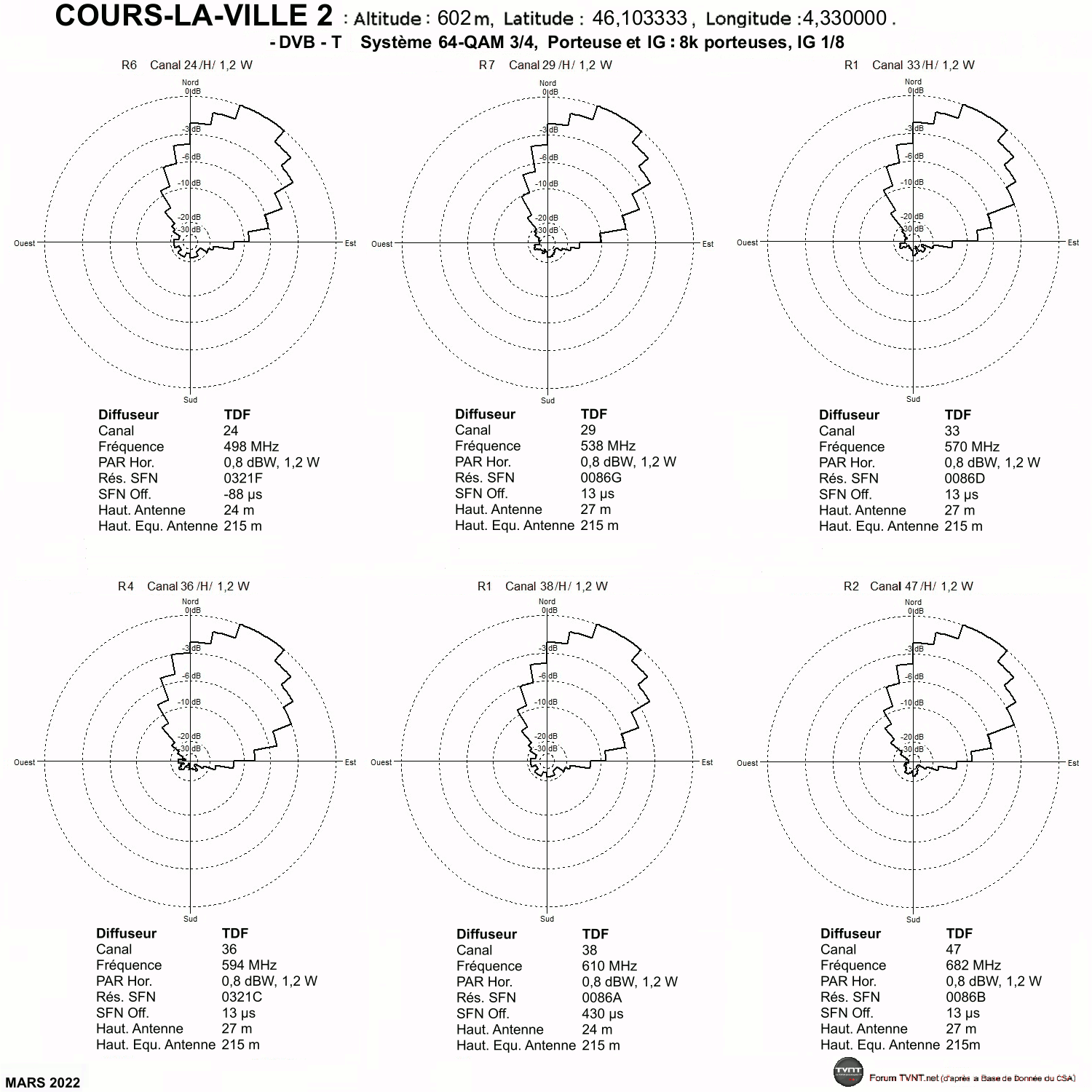

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
COURS-LA-VILLE 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Cours la ville 2.JPG


-------------------------------------------------------------------------------------

GENAY - CIMETIÈRE

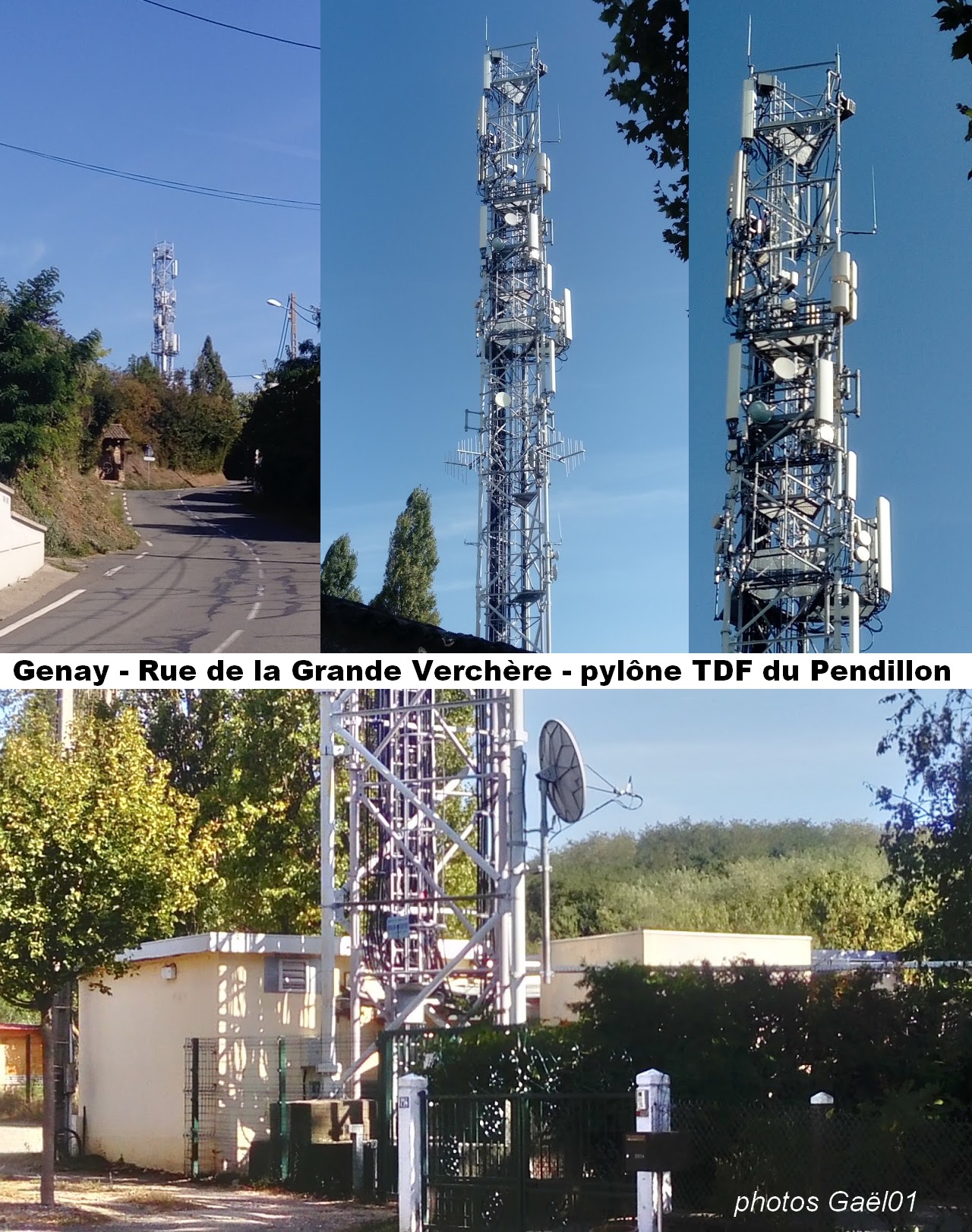

:arrow: Localisation du pylône TDF du Pendillon, près du cimetière, commune de Genay.

69 Genay TDF.jpg

Cliquez sur l'image pour l'agrandir
Photos Gaël01: galerie de photos: sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 46W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 44W (TDF).
R3: 41H 38W (TDF). (sur canal 59 avant le 11/09/2018)
R1: 43H 44W (TDF).
R2: 44H 44W (TDF).
R6: 46H 44W (TDF).

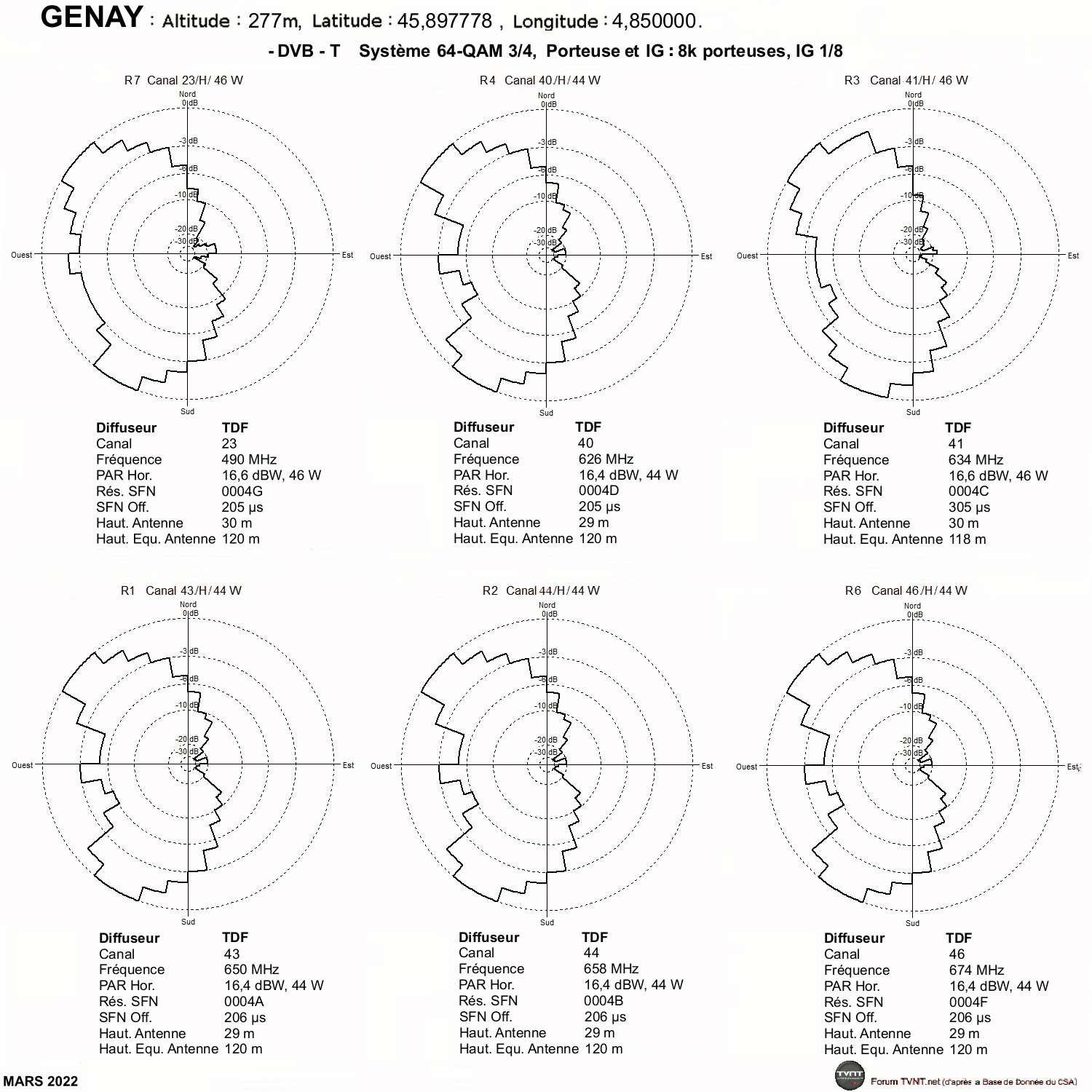

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

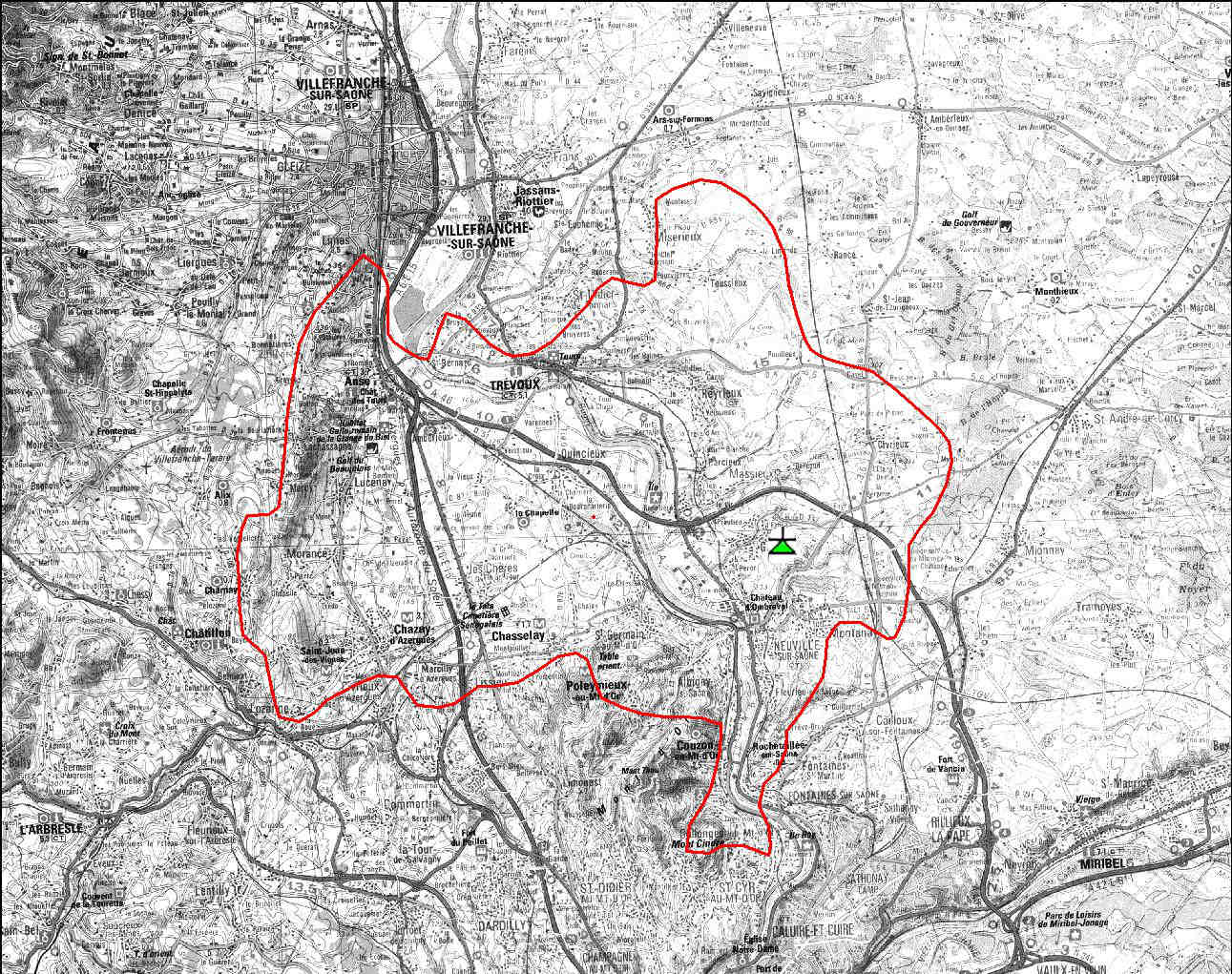

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

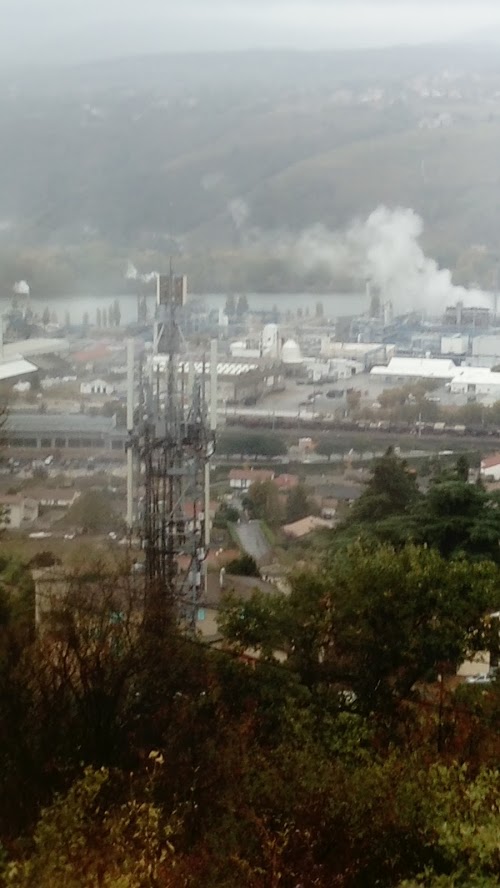

GIVORS - CHEMIN DE VARISSAN

:arrow: Localisation du pylône TDF de Varissan, commune de Givors.

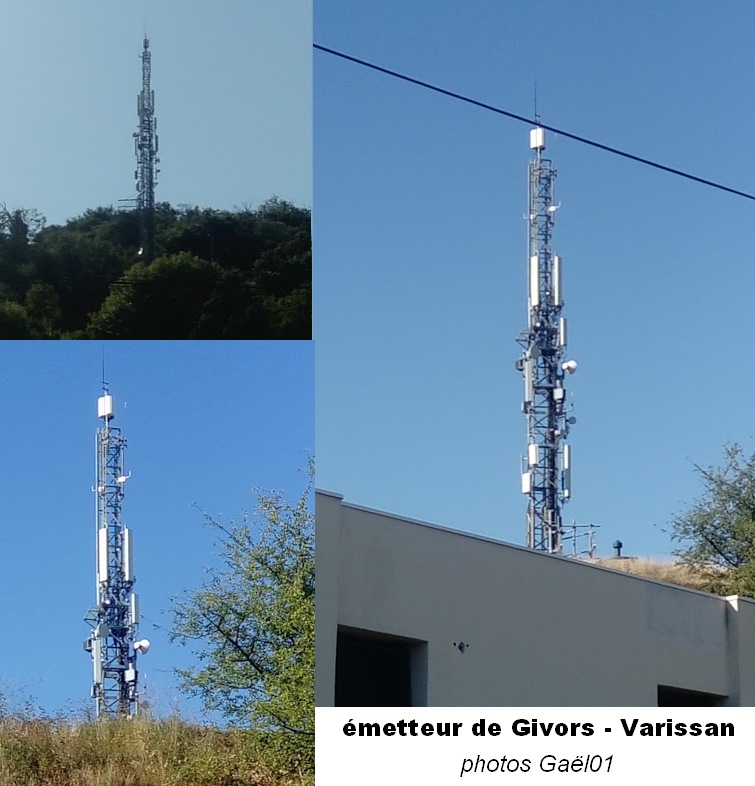

Givors -Varissan.jpg

cliquer sur l'image pour l'agrandir
photos Gaël01 : galerie de photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 4W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 4W (TDF).
R3: 41H 4W (TDF). (sur canal 59 avant le 11/09/2018)
R1: 43H 4W (TDF).
R2: 44H 4W (TDF).
R6: 46H 4W (TDF).

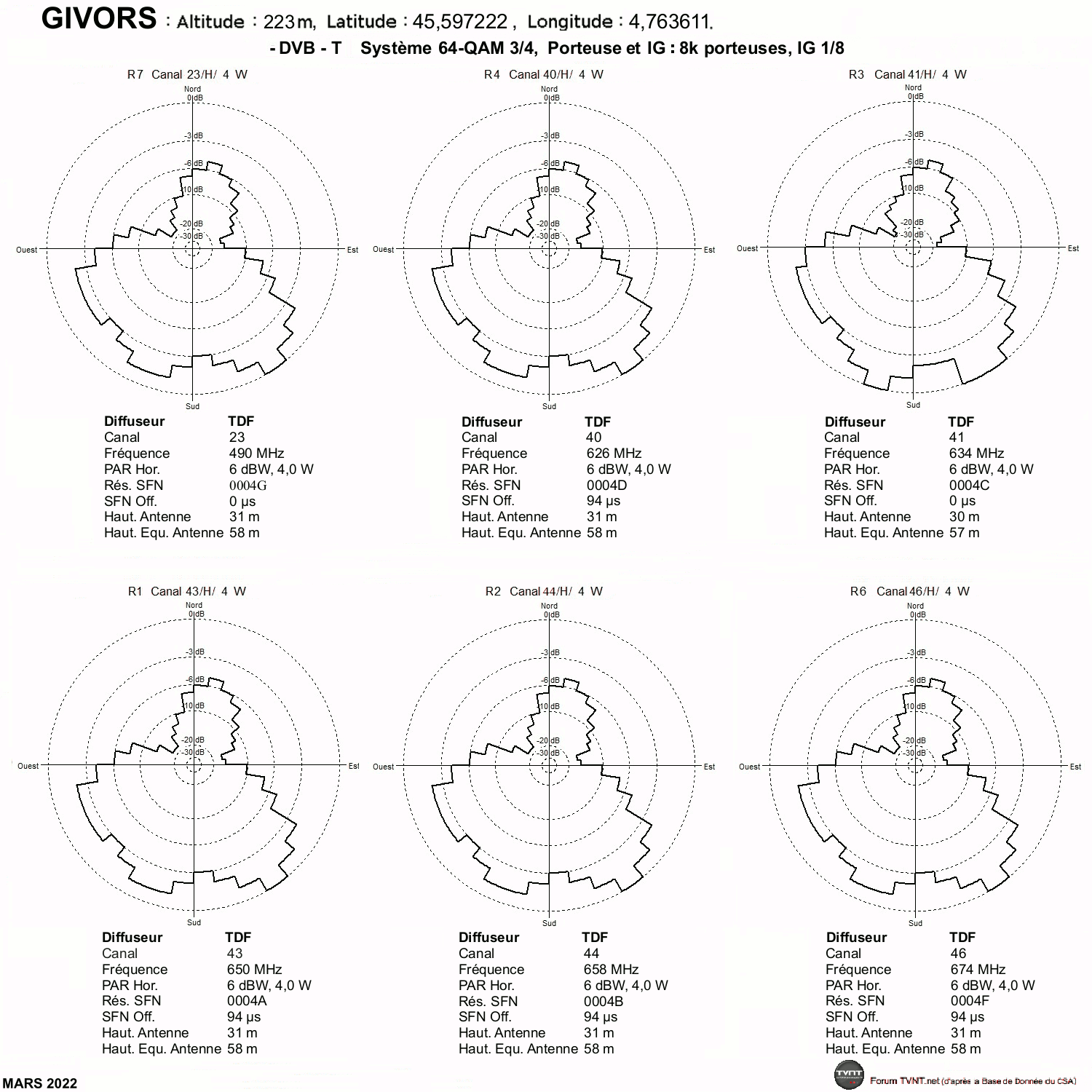

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

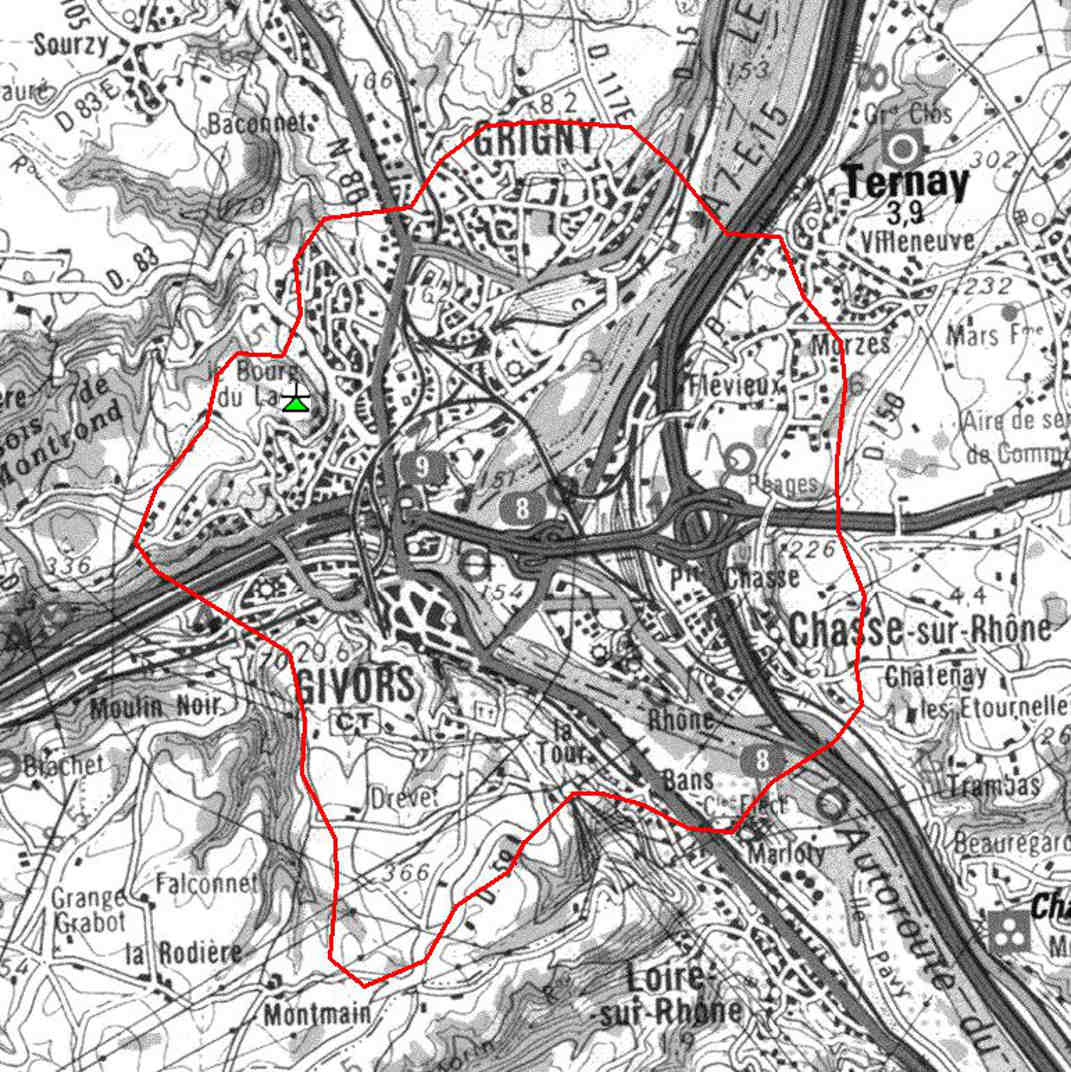

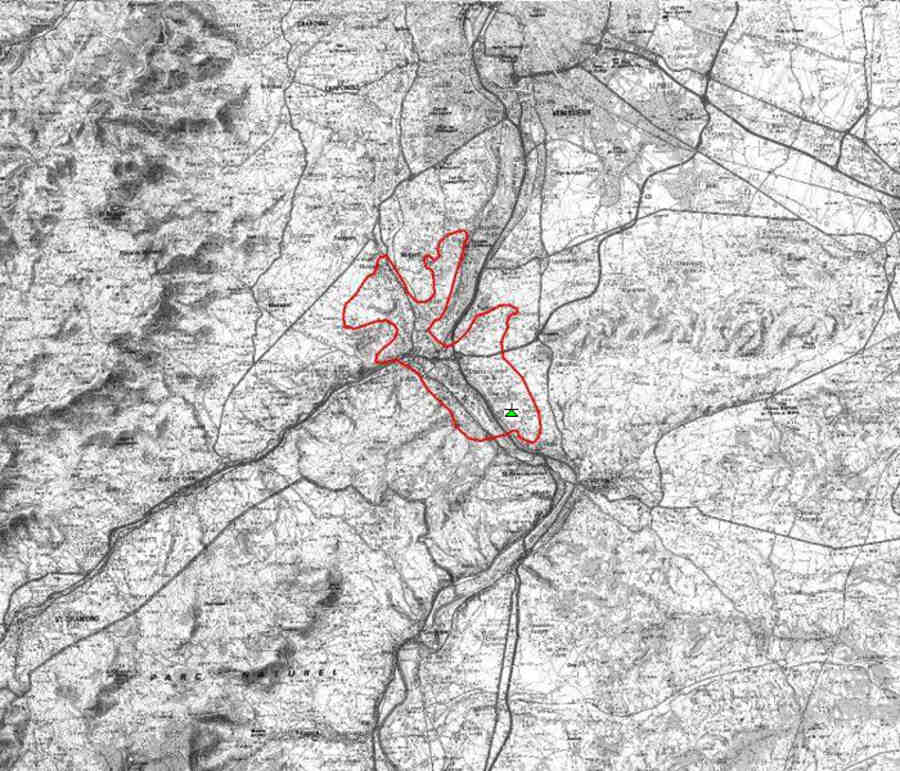

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

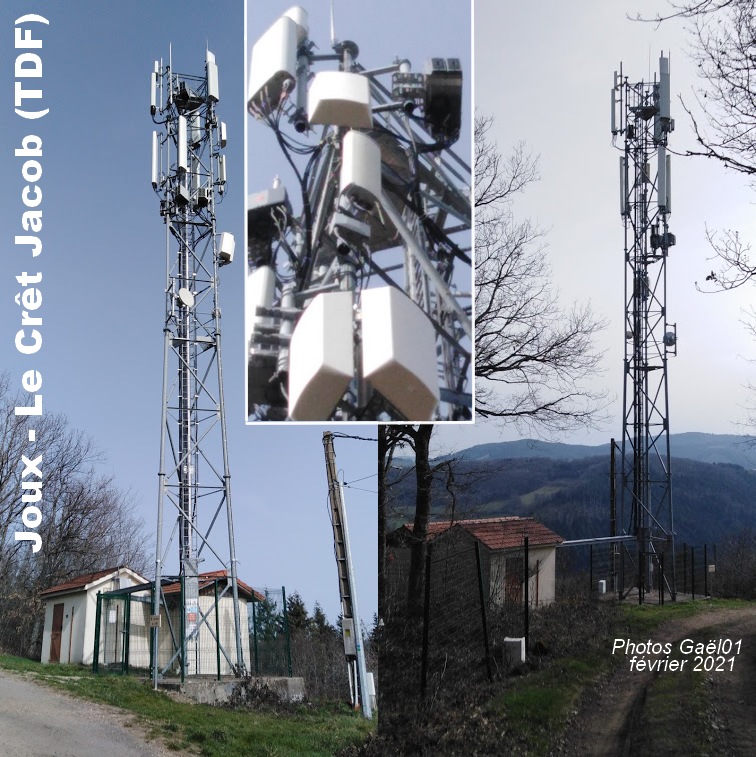

JOUX - LE CRÊT JACOB

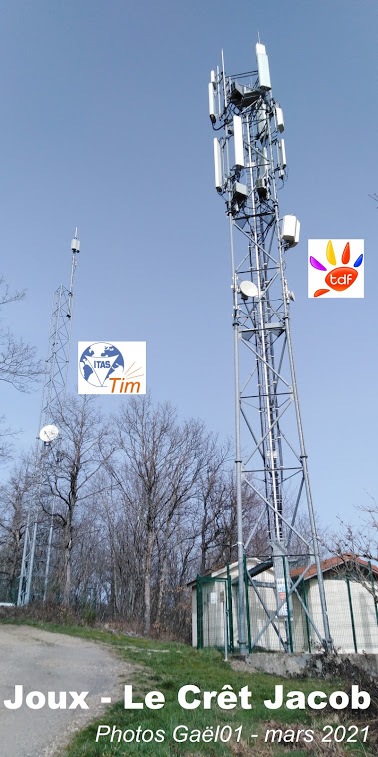

Il y a 2 pylônes pour la TNT sur le site du Crêt Jacob, commune de Joux :
:arrow: Localisation du pylône TDFqui diffuse le multiplex R1.

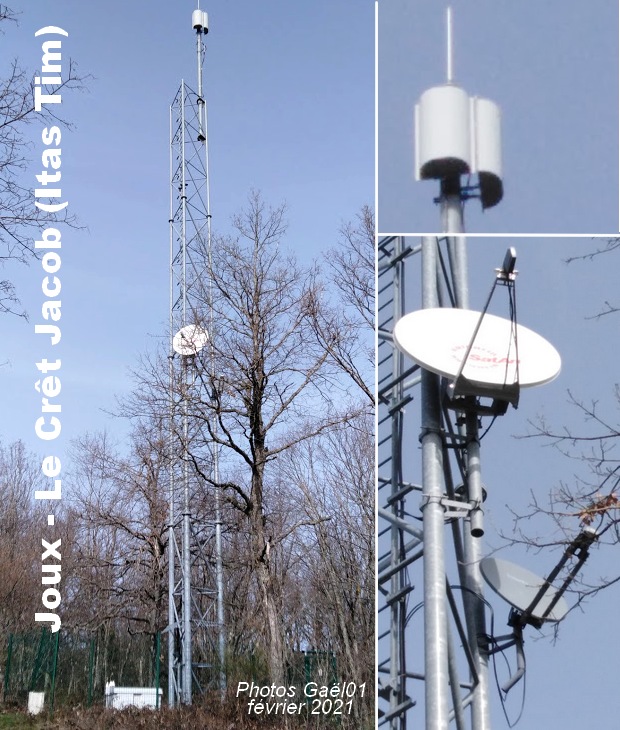

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1,4W (ITAS TIM). (sur canal 49 avant le 11/09/2018)
R4: 40H 1,4W (ITAS TIM).
R1: 43H 1,4W (TDF).
R2: 44H 1,4W (ITAS TIM). (sur le pylône TDF)
R6: 46H 1,4W (ITAS TIM).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

L'ARBRESLE - ANCY

:arrow: Localisation du pylône TDF du Crêt d'Arjoux, sur la commune d'Ancy.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 95W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 95W (TDF).
R3: 41H 98W (TDF). (sur canal 59 avant le 11/09/2018)
R1: 43H 95W (TDF).
R2: 44H 95W (TDF).
R6: 46H 95W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LOIRE - PLAT DU LOUP

:arrow: Localisation du pylône TDF du Plat du Loup, sur la commune de Seyssuel (38).

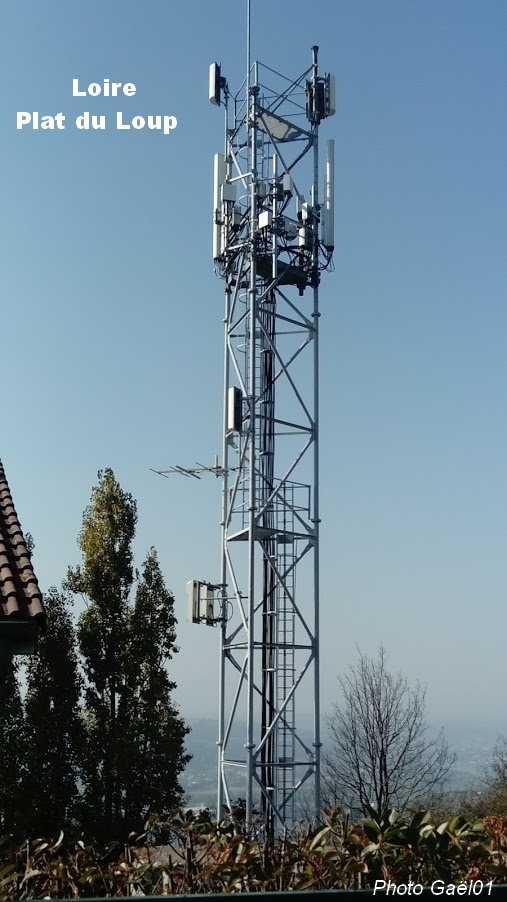

69 Loire plat du Loup.jpg

cliquer sur la photo pour l'agrandir
Photos Gaël01, d'autres photos sous ce lien
:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 2W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 2W (TDF).
R1: 43H 2W (TDF).
R2: 44H 6W (TDF).
R6: 46H 2W (TDF).

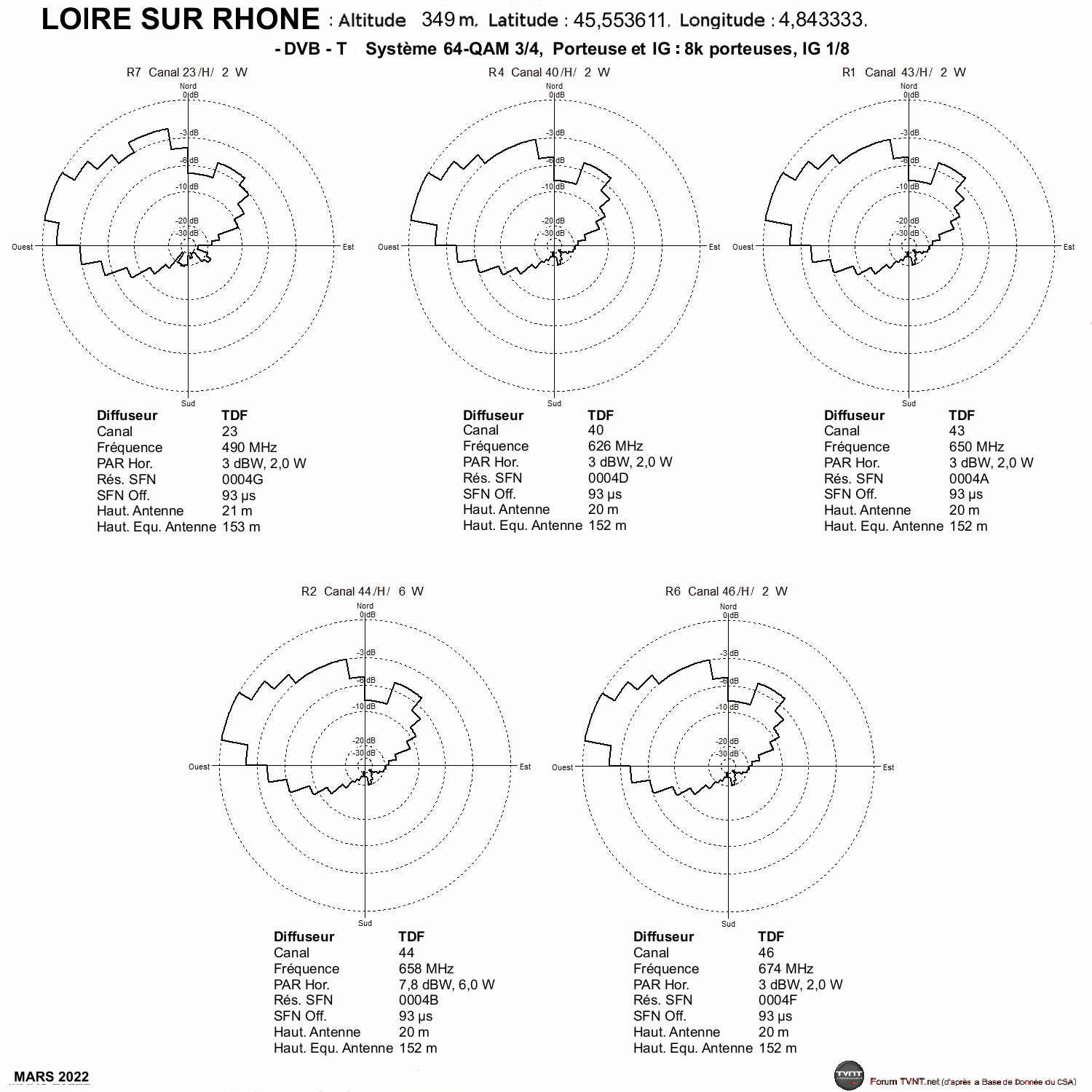

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LOIRE SUR RHONE.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MARDORE - LA CROIX SAINT JEAN

Il y a 2 pylônes pour la TNT sur le site de la Croix Saint Jean, commune de Mardore :

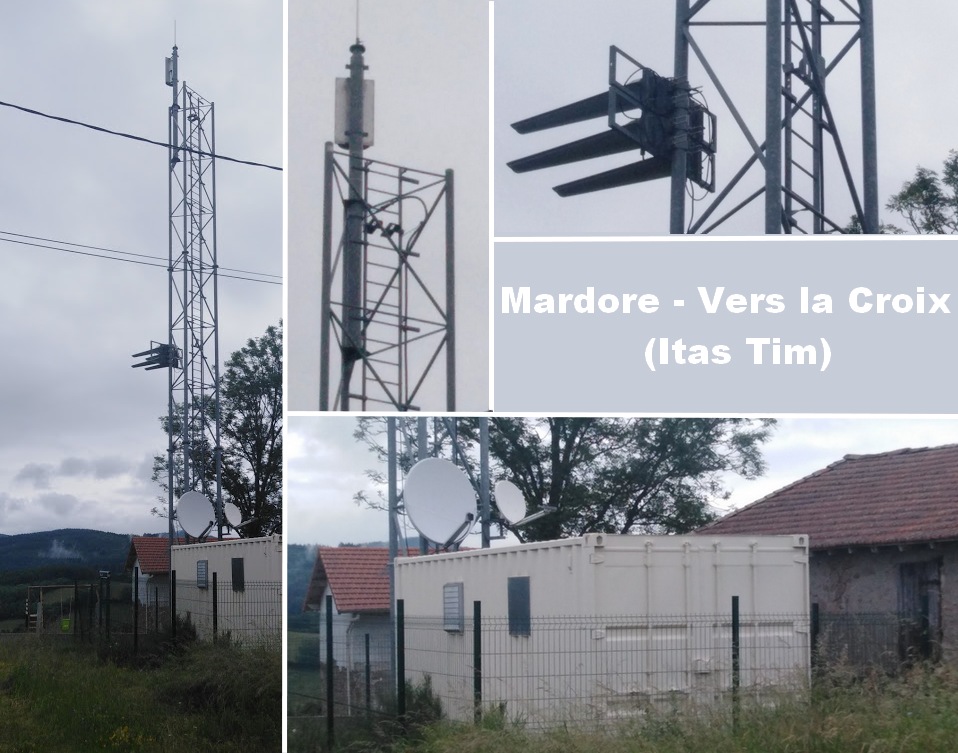

:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R1, R3, R4, R6 et R7.

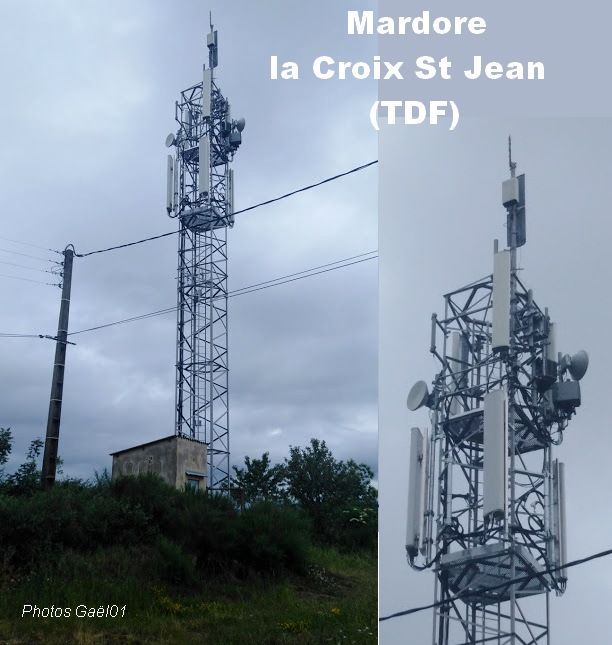

:arrow: Localisation du pylône TDF, qui diffuse le multiplex R2.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 1,4W (ITAS TIM).
R7: 29H 1,4W (ITAS TIM). (sur canal 58 avant le 11/09/2018)
R4: 33H 1,4W (ITAS TIM). (sur canal 56 avant le 11/09/2018)
R1: 38H 1,4W (ITAS TIM).
R2: 47H 1,4W (ITAS TIM sur pylône TDF). (sur canal 60 avant le 11/09/2018)

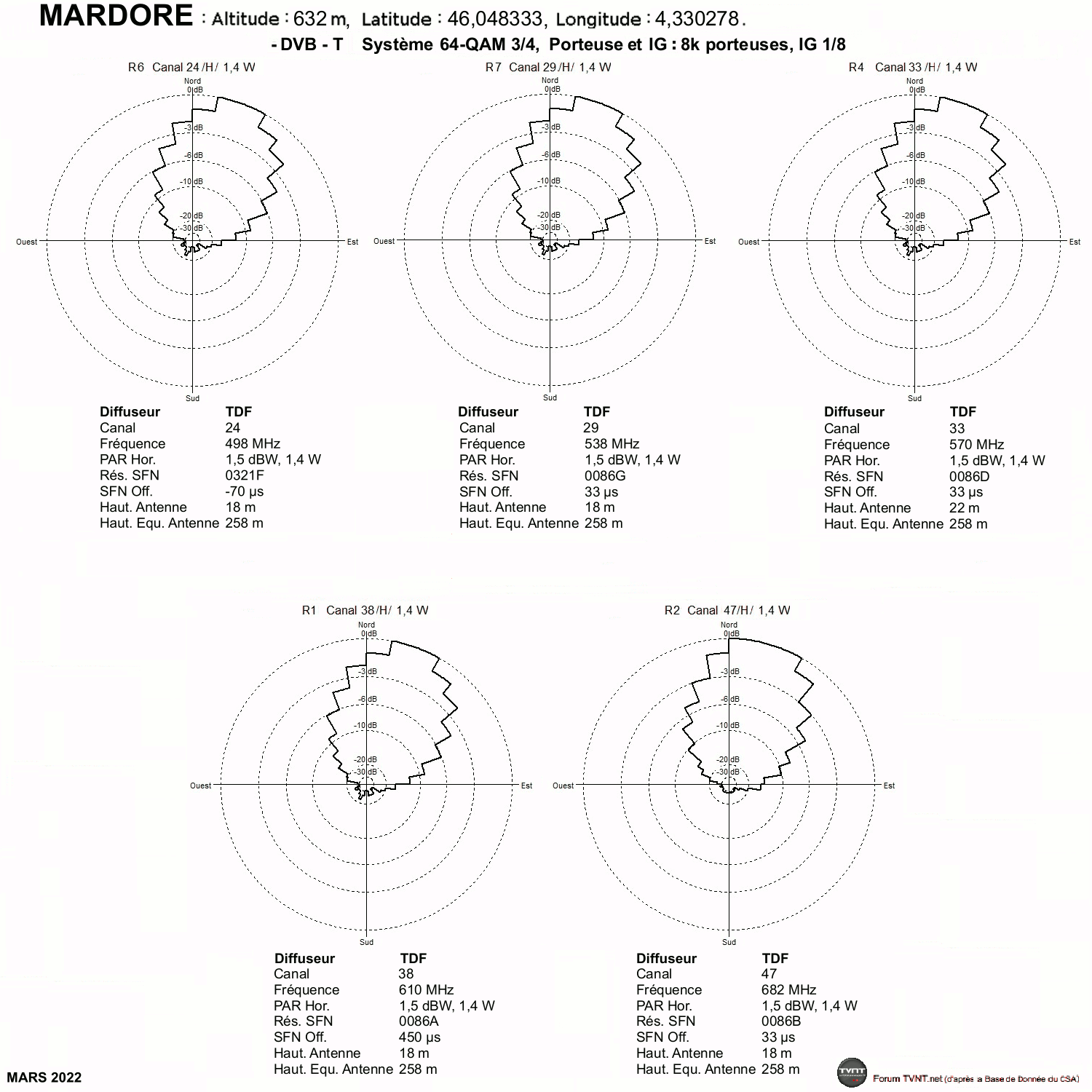

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

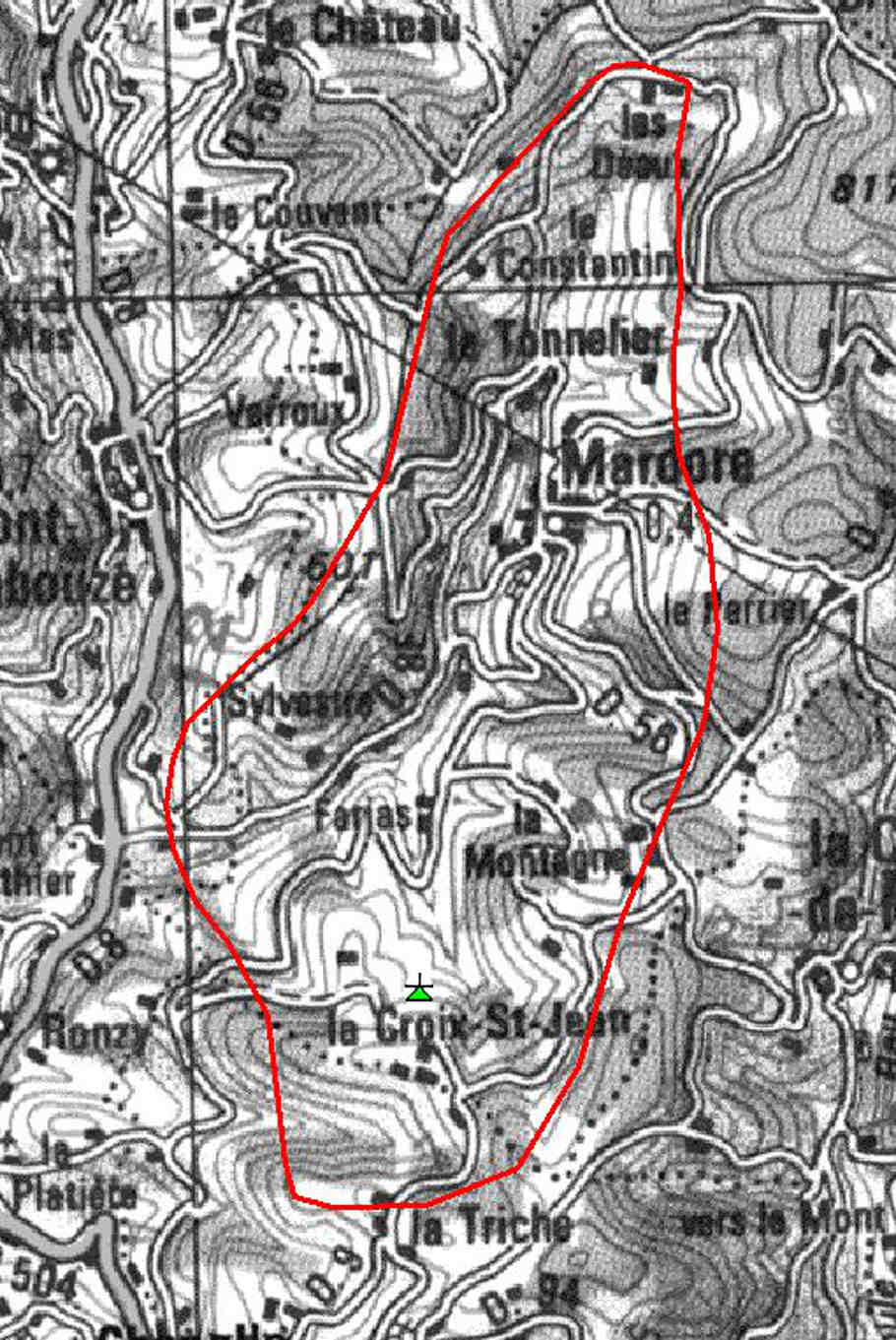

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MONSOLS - MONT SAINT-RIGAUD

:arrow: Localisation du pylône TOWERSCAST du Mont Saint Rigaud, commune de Monsols.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 30W (TOWERCAST). (sur canal 60 avant le 23/05/2018)
R7: 24H 29W (TOWERCAST). (sur canal 58 avant le 23/05/2018)
R6: 28H 30W (TOWERCAST). (sur canal 21 avant le 23/05/2018)
R3: 36H 30W (TOWERCAST).
R1: 38H 30W (TOWERCAST).
R4: 45H 30W (TOWERCAST). (sur canal 56 avant le 23/05/2018)

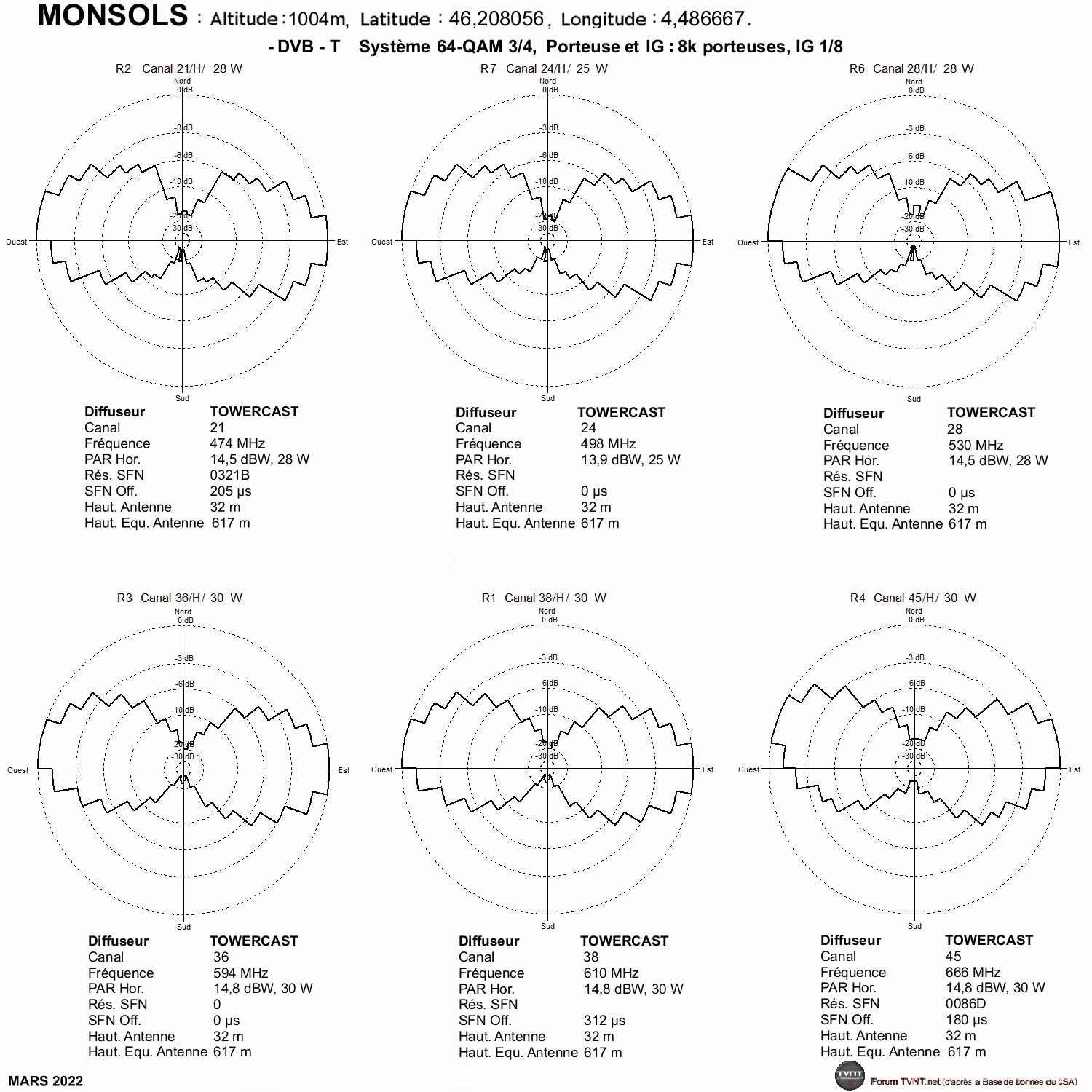

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

OULLINS - CHEMINS DES BALMES

:arrow: Localisation du pylône TDF du chemin des Balmes, sur la commune de Sainte-Foy-lès-Lyon :

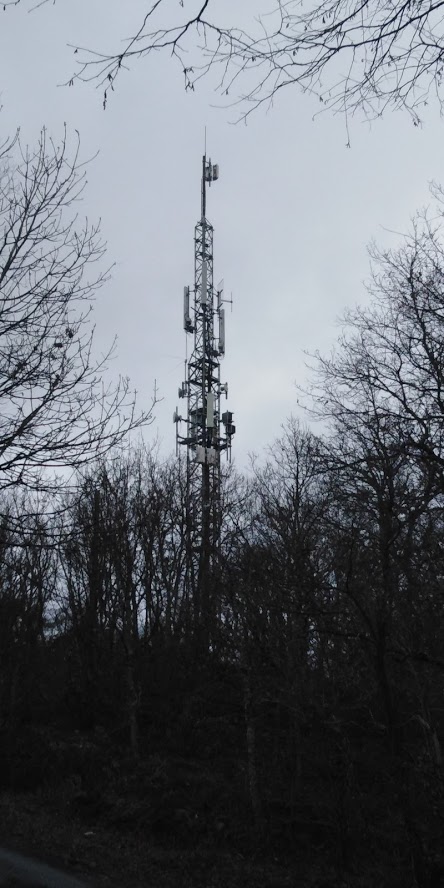

EMETTEUR DE OULLINS1 .jpg
(photo de Gaël01)
D'autres photos de Gaël01 sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 7,2W (TOWERCAST). (sur canal 49 avant le 11/09/2018)
R4: 40H 6W (TOWERCAST).
R3: 41H 1,2W (TDF). (sur canal 59 avant le 11/09/2018)
R2: 44H 6W (TOWERCAST).
R6: 46H 6W (TOWERCAST).
R1: 48H 1,2W (TDF).

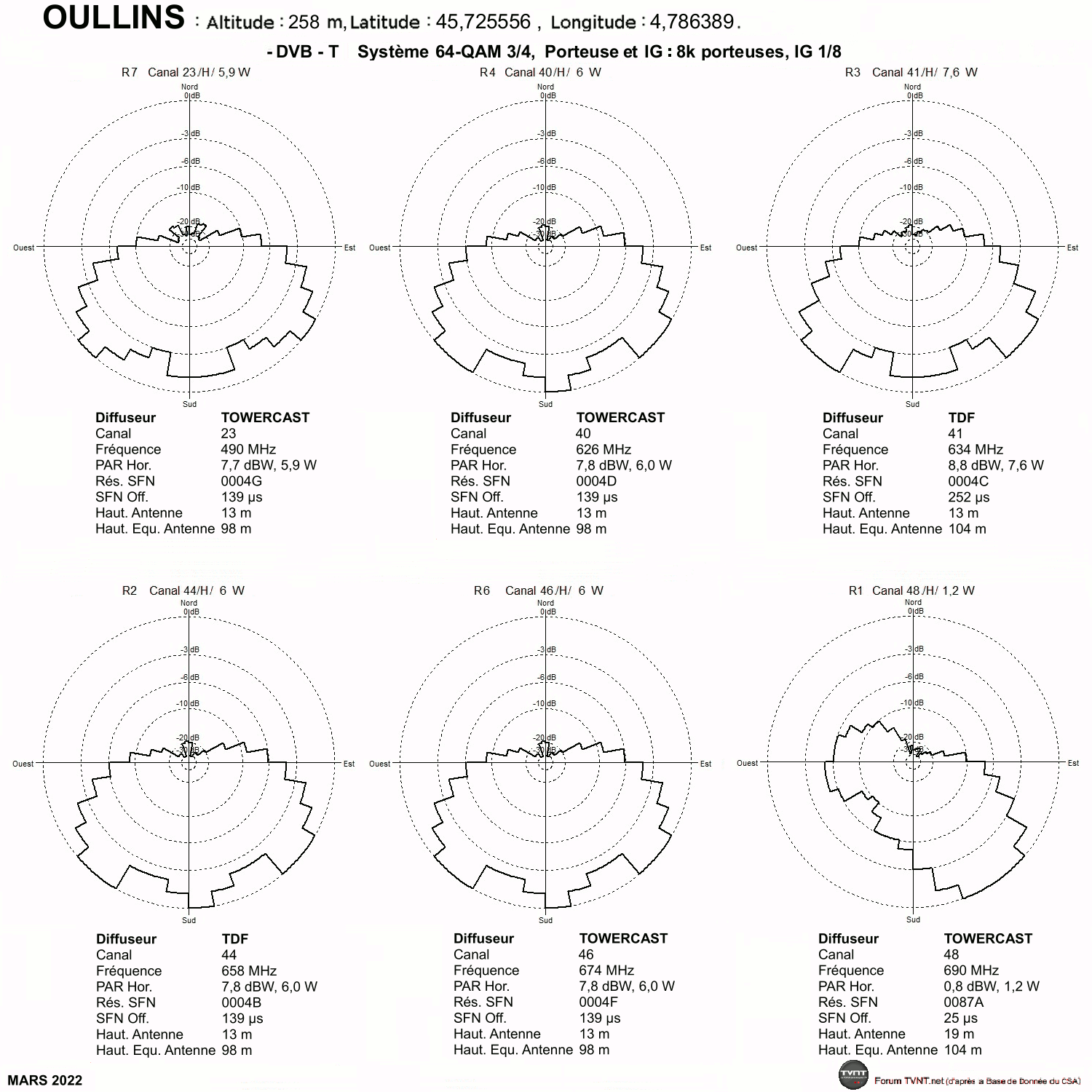

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

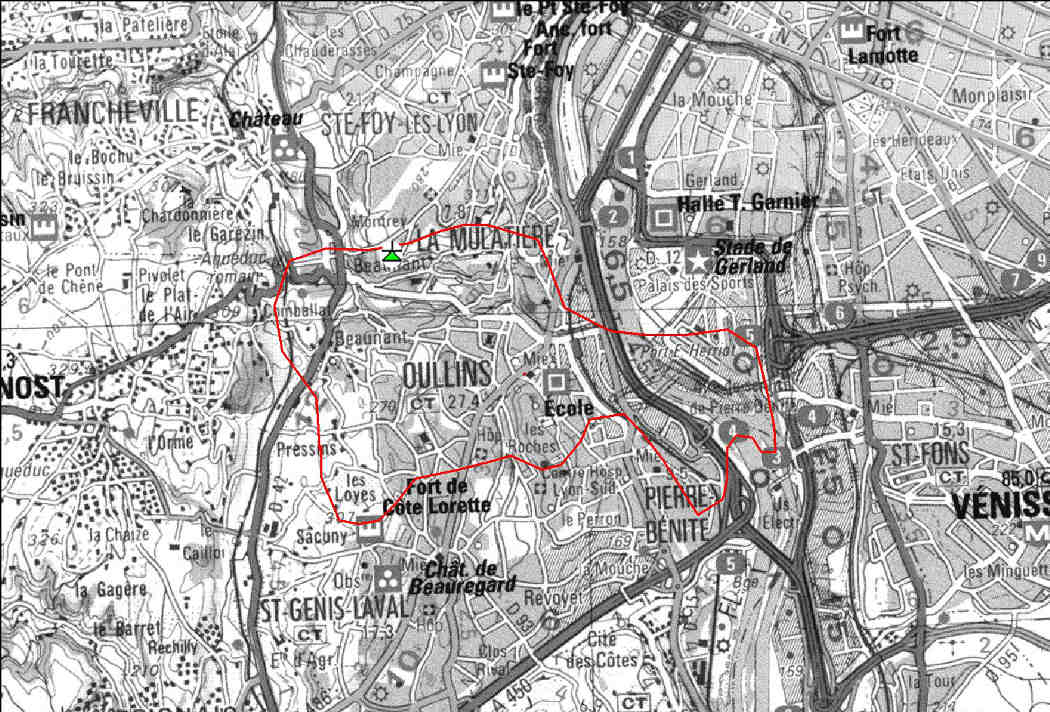

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PONTCHARRA-SUR-TURDINE - SAINT-FORGEUX - LE RUY

:arrow: Localisation du pylône ITAS TIM du Ruy, sur la commune de Saint-Forgeux.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 1,2W (ITAS TIM).
R6: 24H 1,2W (ITAS TIM).
R4: 28H 2W (ITAS TIM). (sur canal 55avant le 24/04/2018)
R3: 35H 1,2W (ITAS TIM).
R7: 39H 2W (ITAS TIM). (sur canal 33 avant le 24/04/2018)
R1: 45H 1,2W (ITAS TIM).

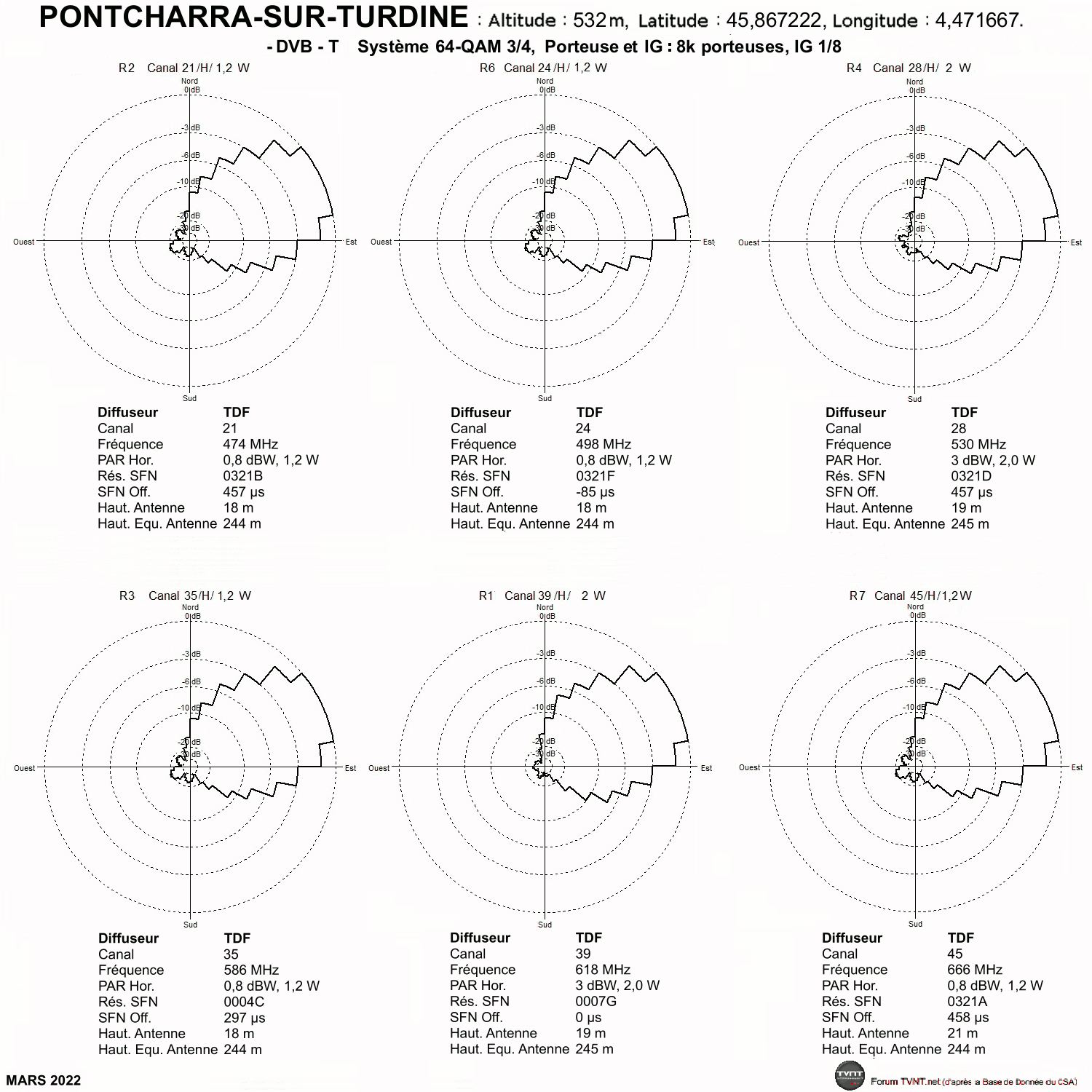

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

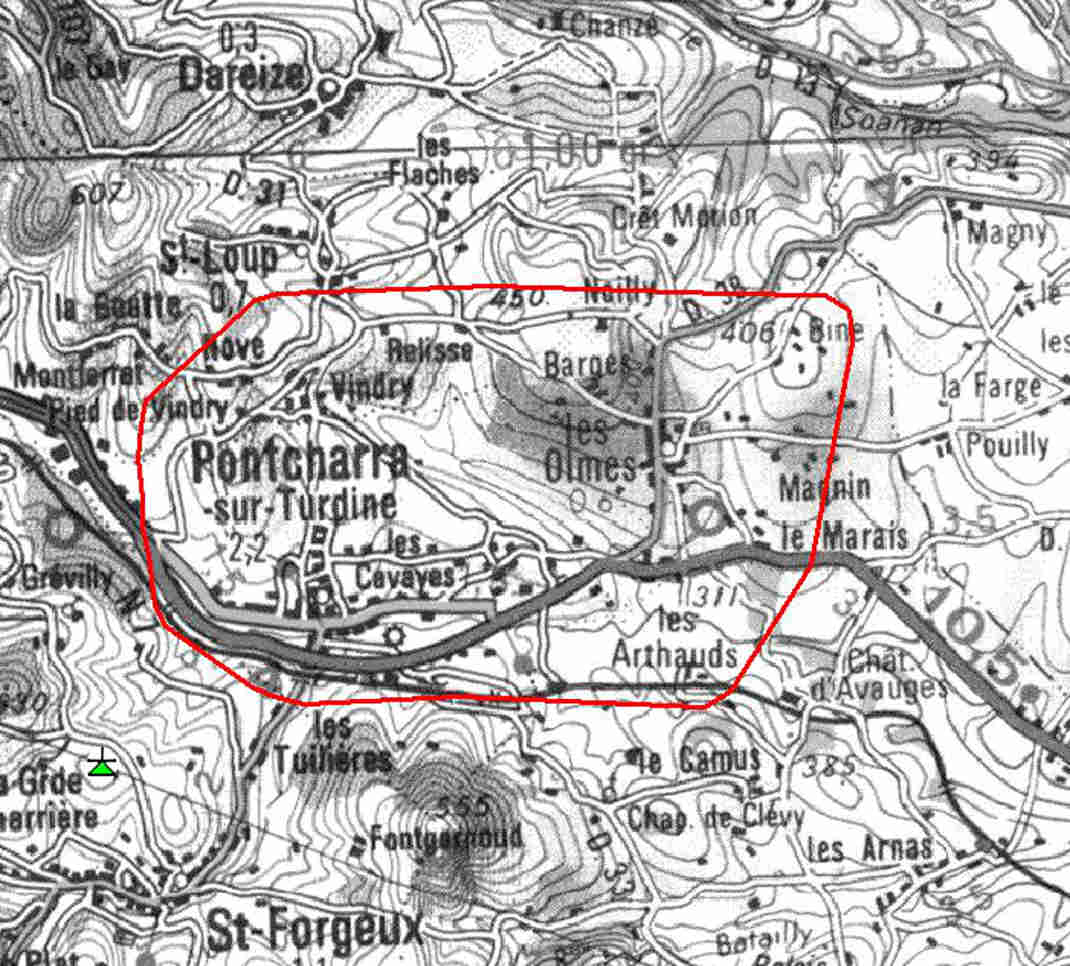

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Pontcharra sur turdine.JPG


-------------------------------------------------------------------------------------

ROCHETAILLÉE-SUR-SAÔNE - CIMETIÈRE

:arrow: Localisation du pylône TDF de Lespinée, commune de Rochetaillée-sur-Rhône.

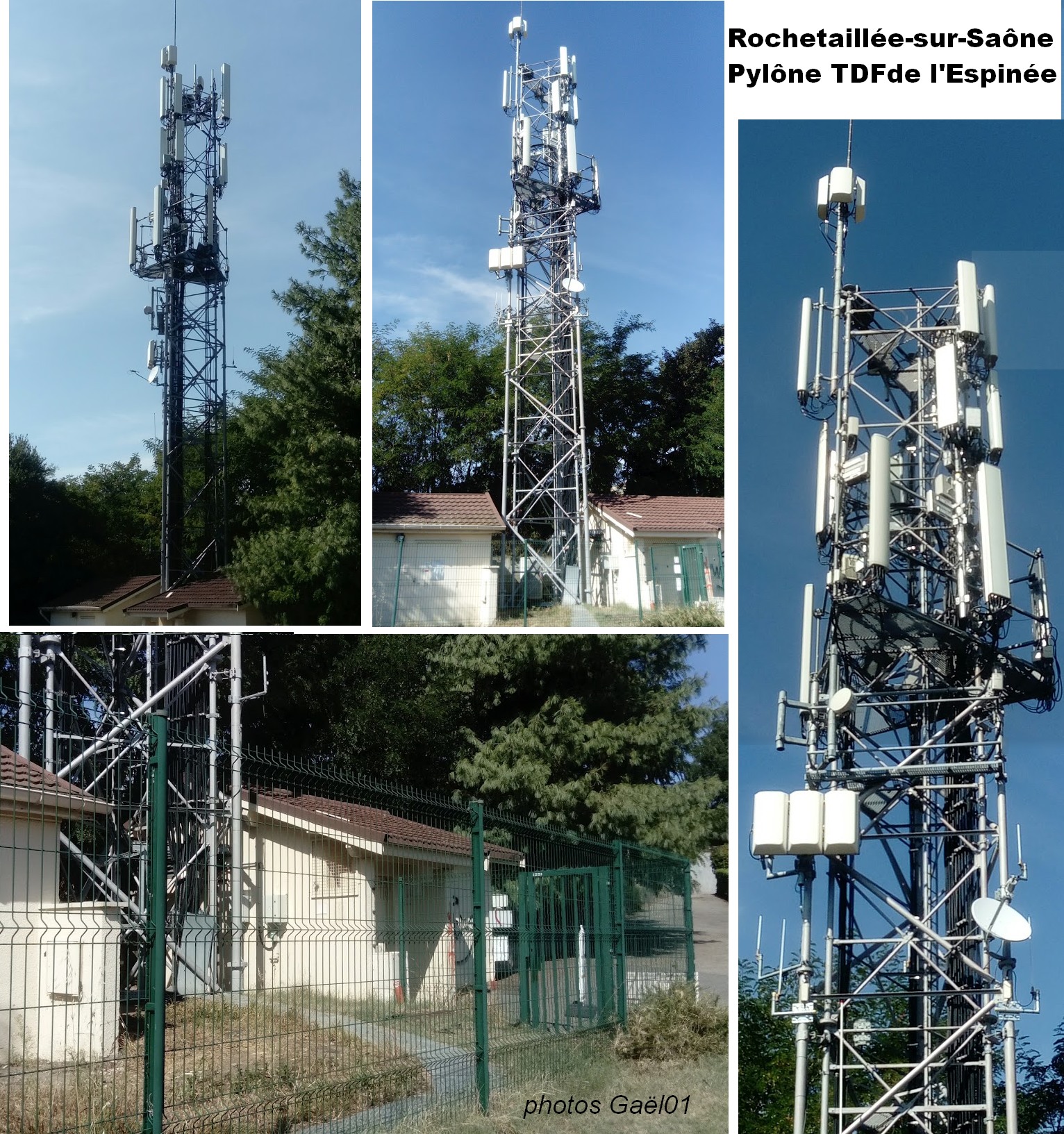

69 Rochetaillée sur Saone.jpg

cliquer sur l'image pour l'agrandir
Photos Gaël01, galerie de photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 4W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40V 4W (TDF).
R3: 41V 4W (TDF). (sur canal 59 avant le 11/09/2018)
R2: 44V 4W (TDF).
R6: 46V 4W (TDF).
R1: 48V 4W (TDF).

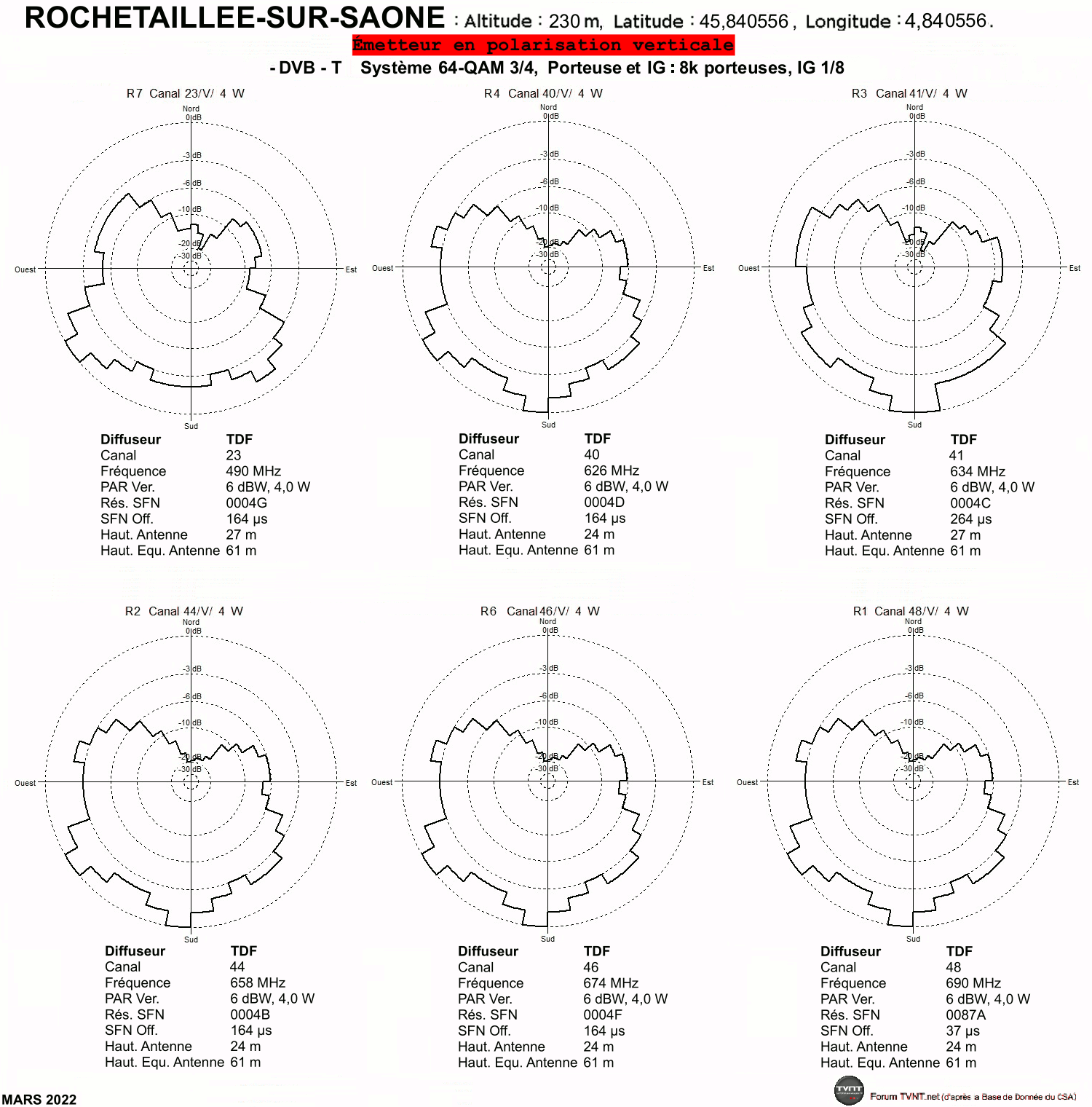

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Rochetaille sur saone.JPG


-------------------------------------------------------------------------------------

SAINT-FORGEUX 1 - EST - GINE

Il y a 2 pylônes pour la TNT sur le site de Gine, commune de Saint Forgeux :

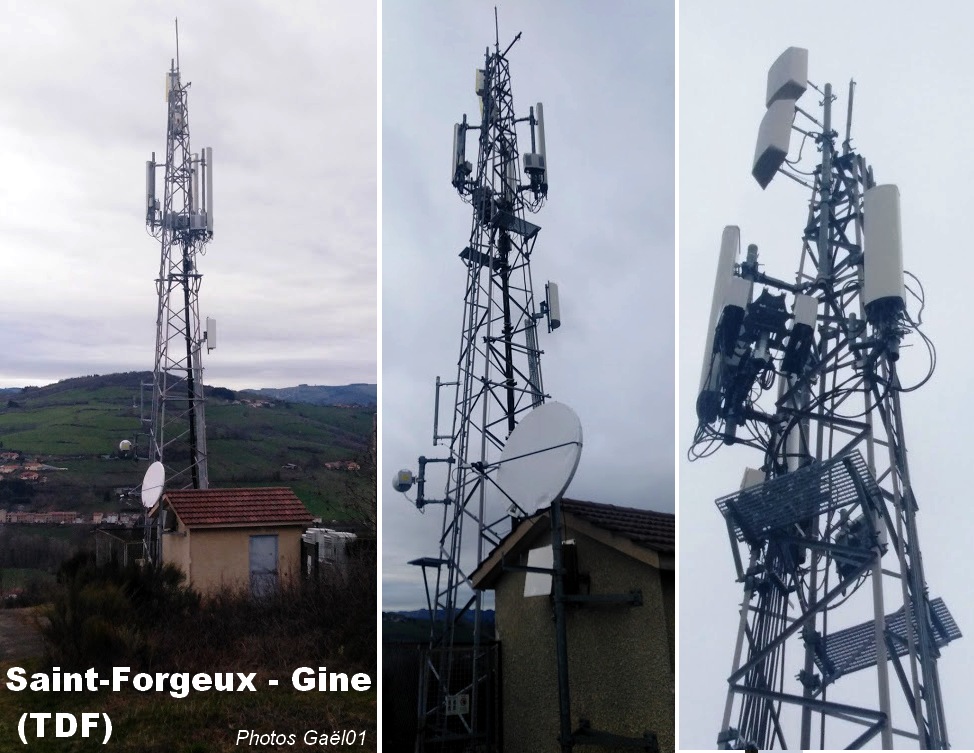

:arrow: Localisation du pylône TDFqui diffuse les multiplex R1 et R2.

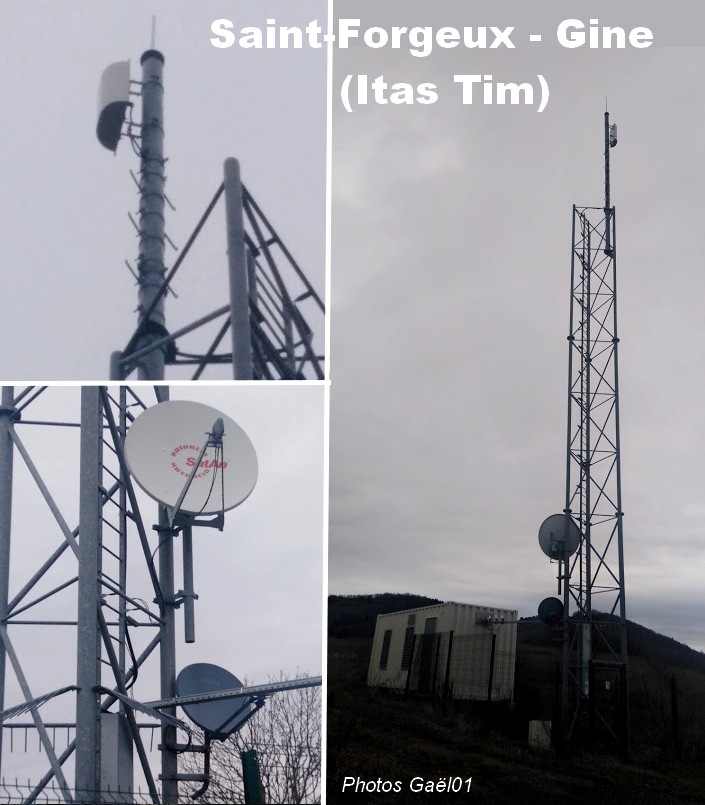

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 1,2W (TDF).
R6: 24H 1,2W (ITAS TIM).
R4: 28H 1,2W (ITAS TIM).(sur canal 55 avant le 24/04/2018)
R7: 39H 1,2W (ITAS TIM).(sur canal 33 avant le 24/04/2018)
R1: 45H 1,2W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-FORGEUX 1.gif

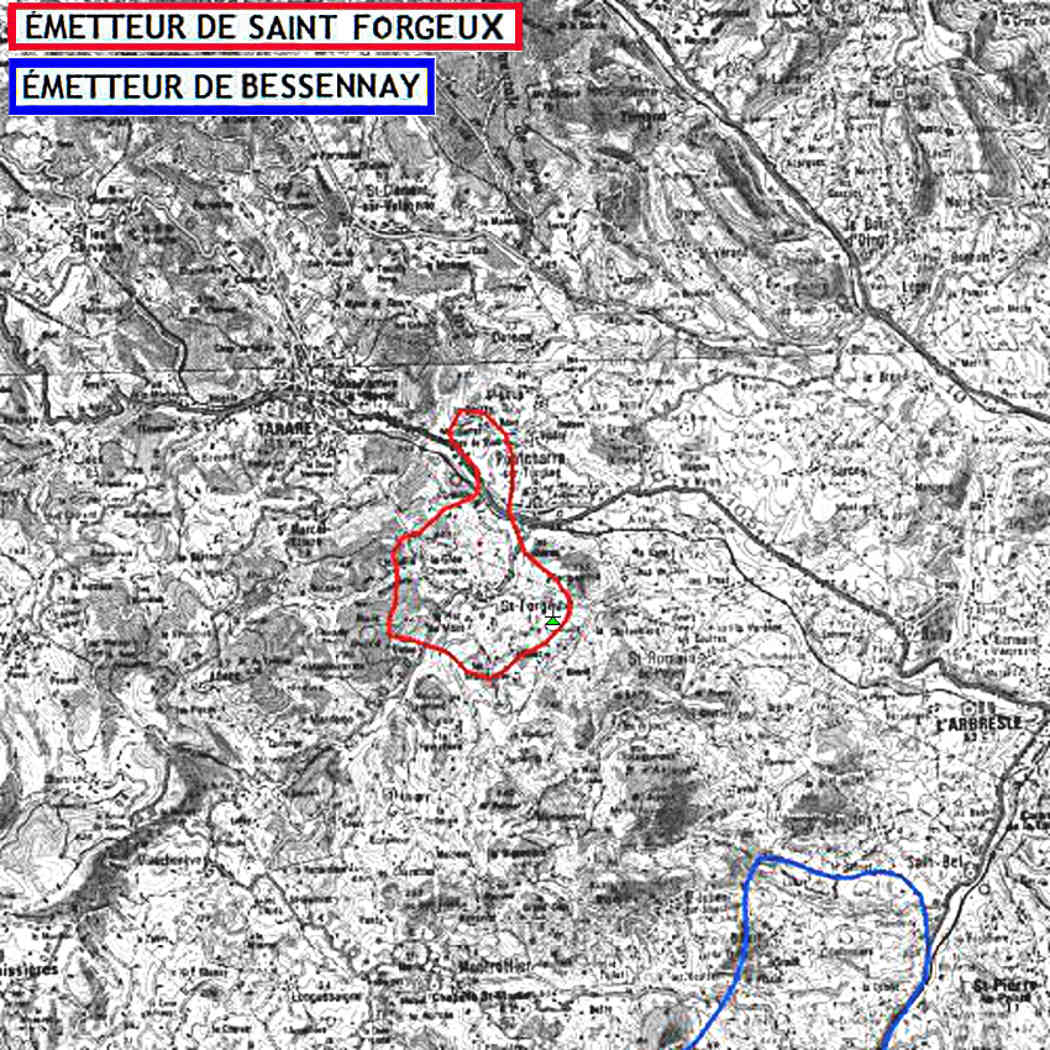

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Forgeux 1.jpg


-------------------------------------------------------------------------------------

SAINT-NIZIER-D'AZERGUES 1 - CLAVEISOLLES

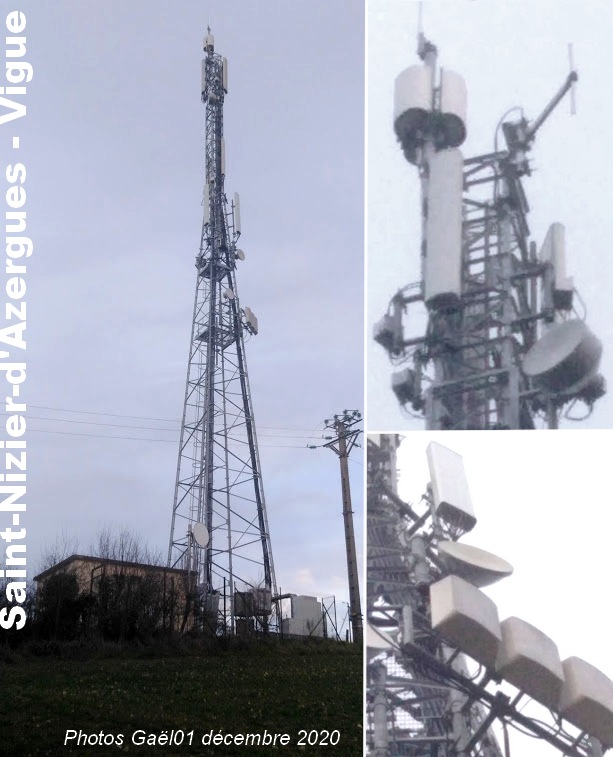

:arrow: Localisation du pylône TDF de Vigue, sur la commune de Claveisolles.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 3W (TDF). (sur canal 49 avant le 11/09/2018)
R4: 40H 3W (TDF).
R1: 43H 3W (TDF).
R2: 44H 3W (TDF).
R6: 46H 3W (TDF).

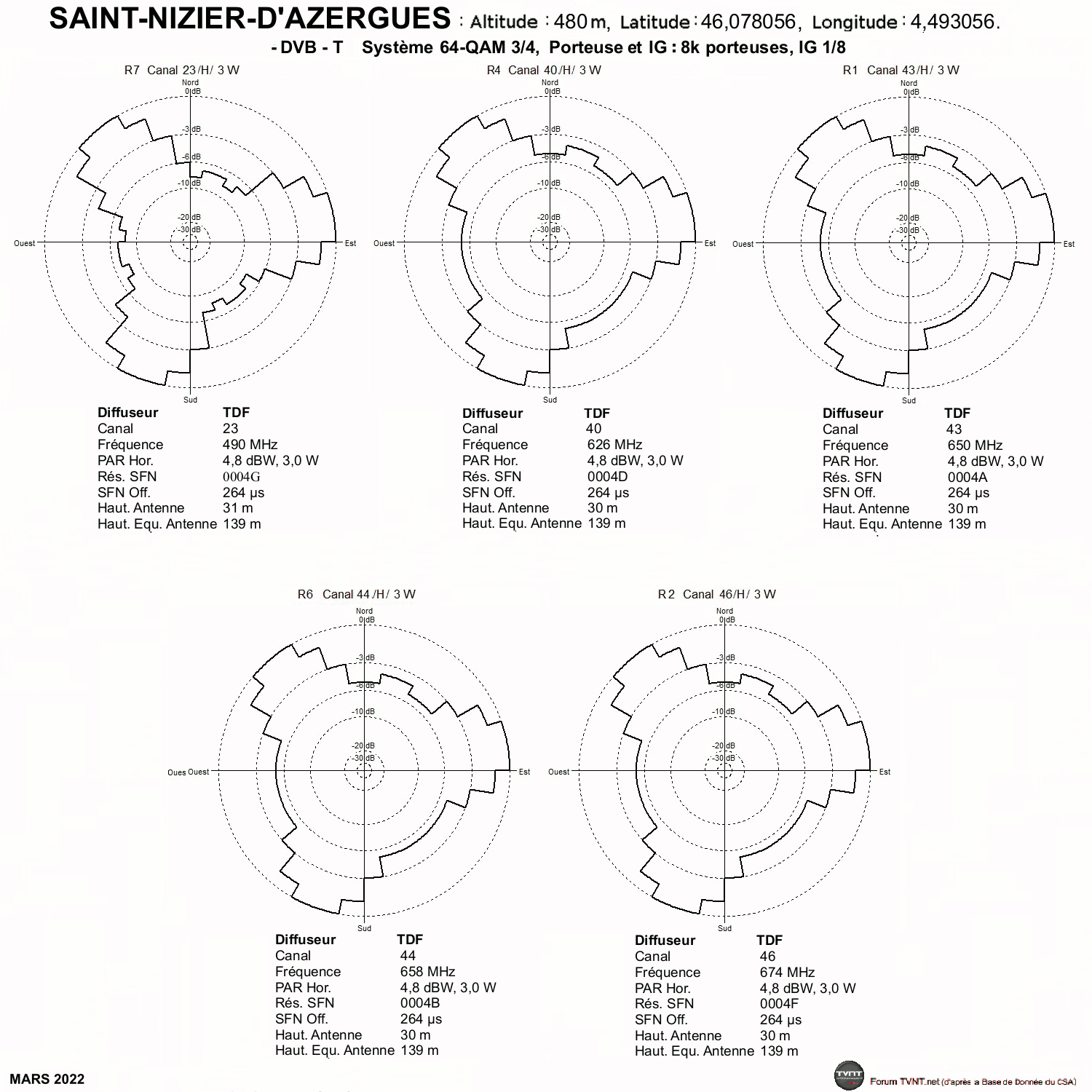

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

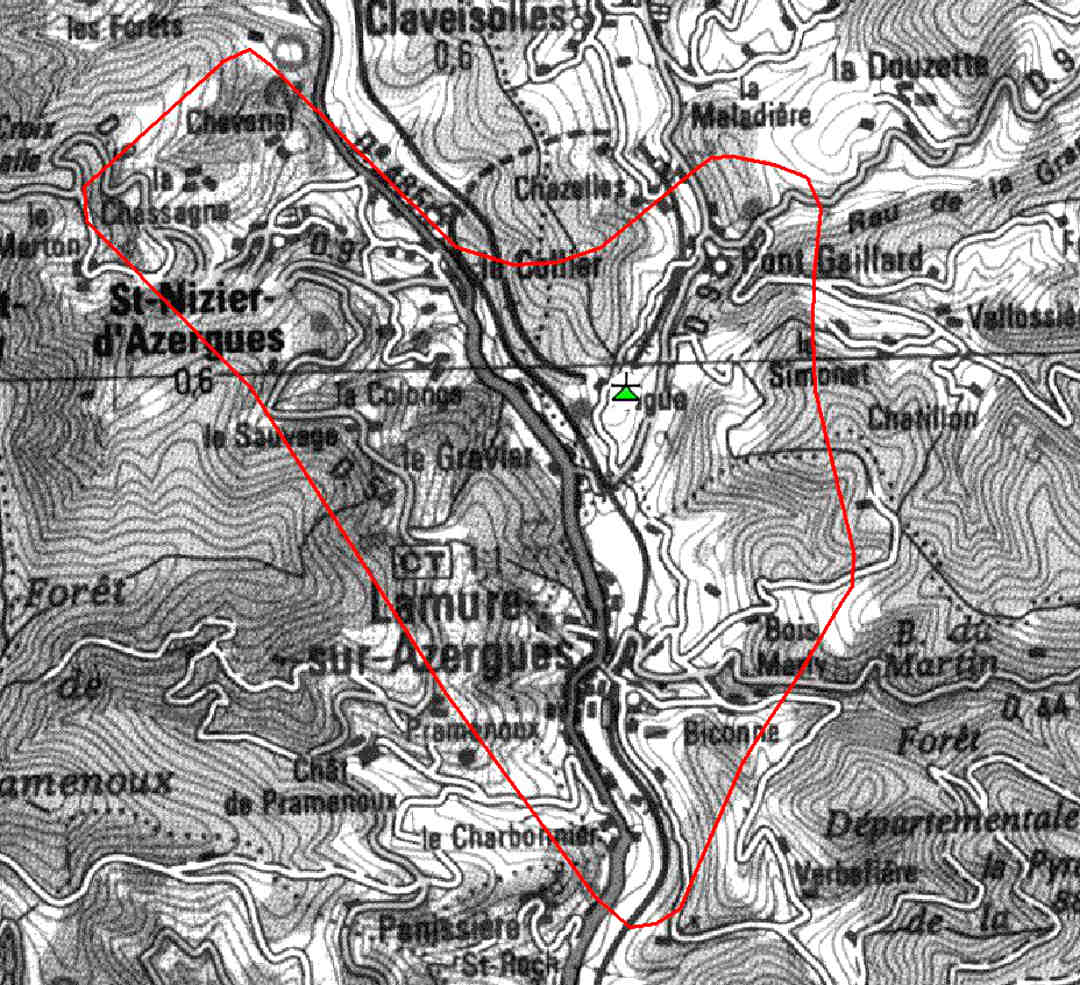

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Nizier d'azergues.JPG


-------------------------------------------------------------------------------------

SAINT-VINCENT-DE-REINS - SIGNAL DE PROPREMONT

Il y a 2 pylônes pour la TNT sur le site de Propremont, commune de Saint-Vincent-de-Reins :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2 et R15.

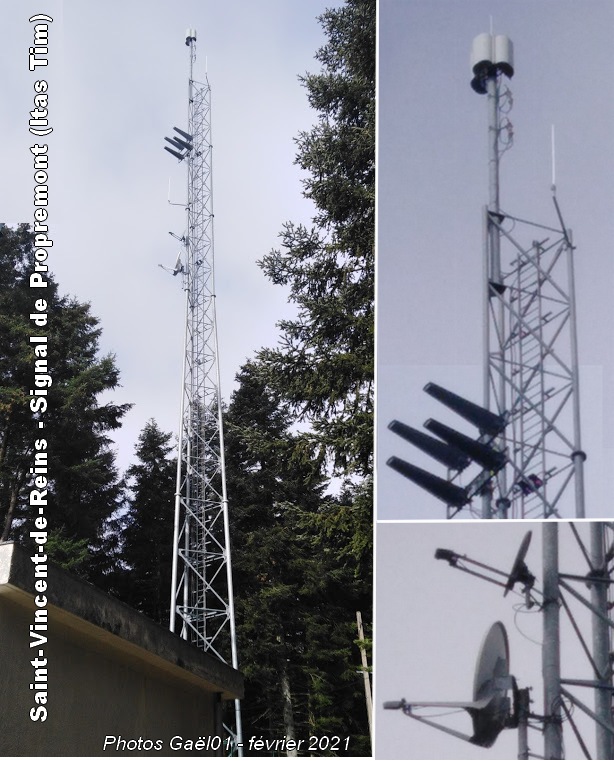

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R3, R4, R6 et R7.

:arrow: Composition des multiplex R1 et R15 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 4,5W (ITAS TIM).
R7: 29H 4,5W (ITAS TIM). (sur canal 58 avant le 11/09/2018)
R15: 32H 2W (TDF).
R4: 33H 4,5W (ITAS TIM). (sur canal 56 avant le 11/09/2018)
R3: 36H 4,5W (ITAS TIM). (sur canal 27 avant le 11/09/2018)
R1: 38H 5W (TDF).
R2: 47H 5,5W (ITAS TIM sur pylône TDF). (sur canal 60 avant le 11/09/2018)

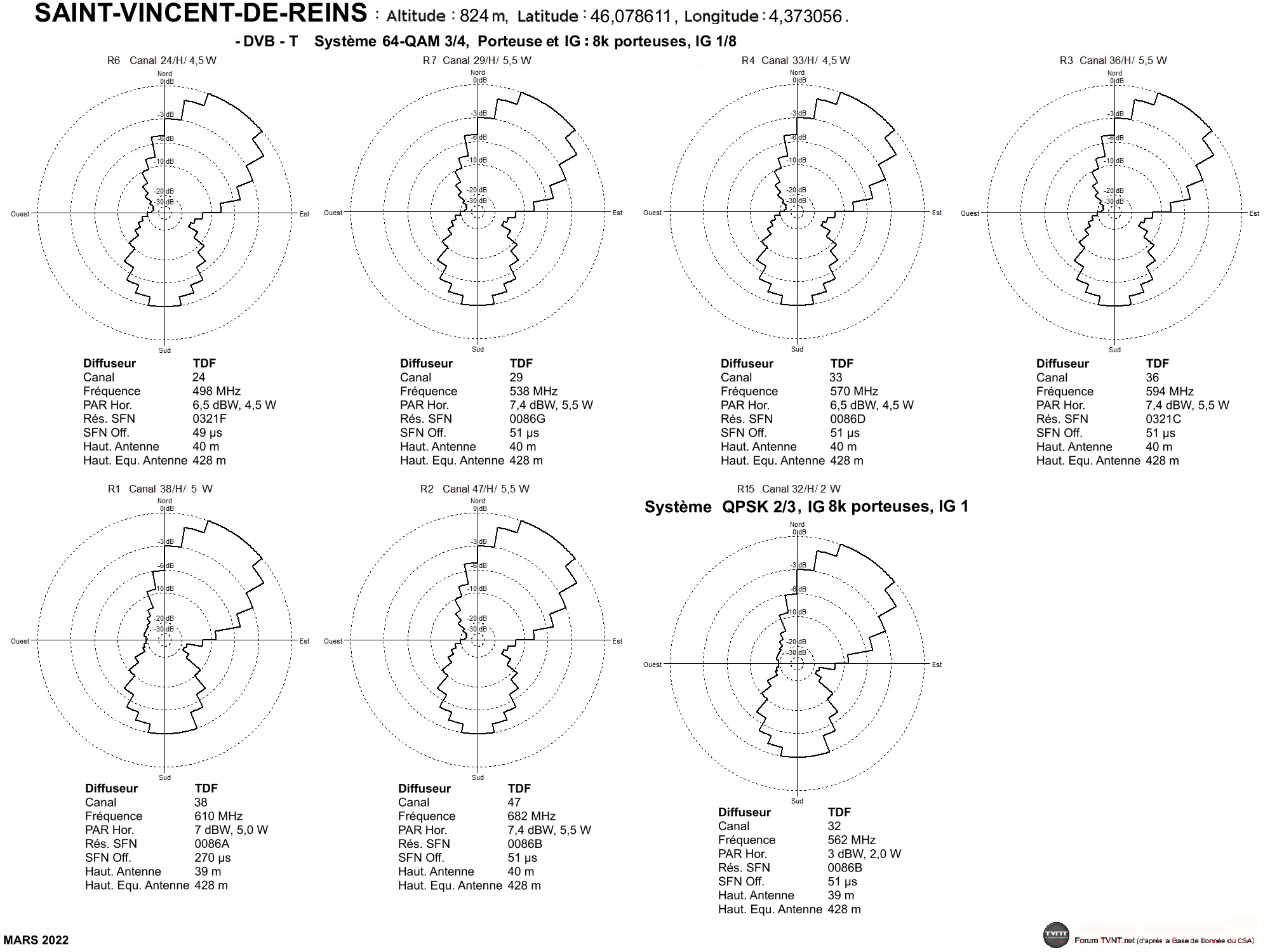

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Vincent de reins 1.JPG


-------------------------------------------------------------------------------------

SAINTE-FOY-L'ARGENTIÈRE - MONTCHOURRIER

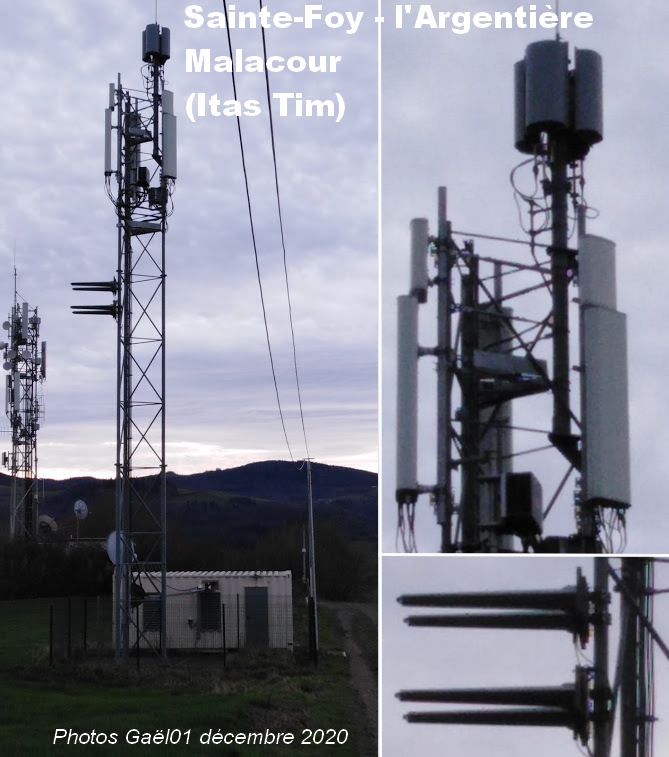

:arrow: Localisation du pylône ITAS TIM de Malacour, sur la commune de Saint-Laurent-de-Chamousset, qui diffuse tous les multiplex de la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 4,5W (ITAS TIM).(sur canal 57 avant le 24/04/2018)
R4: 40H 4,5W (ITAS TIM).
R3: 41H 4,5W (ITAS TIM).(sur canal 59 avant le 24/04/2018)
R2: 44H 4,5W (ITAS TIM).
R1: 45H 4,5W (ITAS TIM).
R6: 46H 4,5W (ITAS TIM).

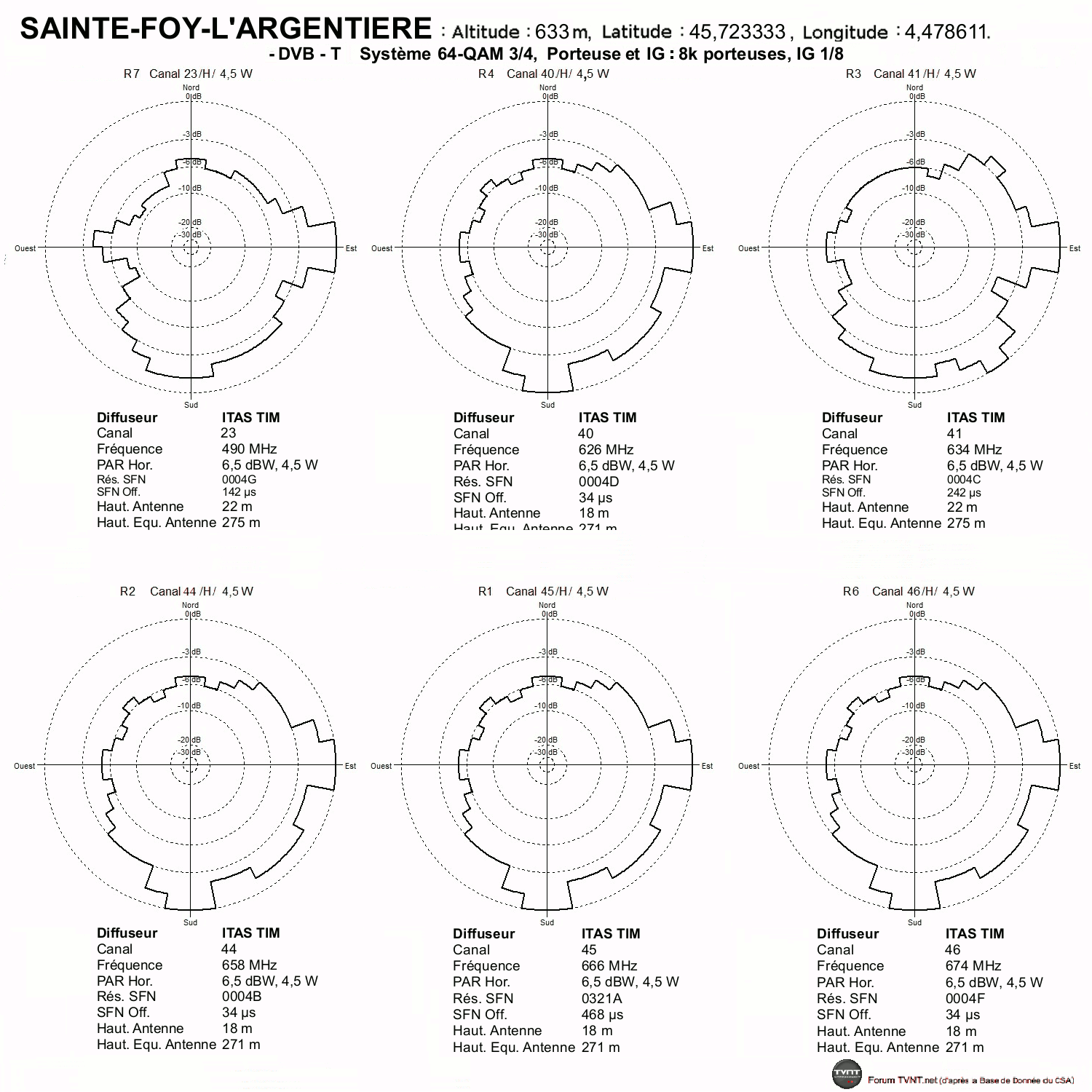

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

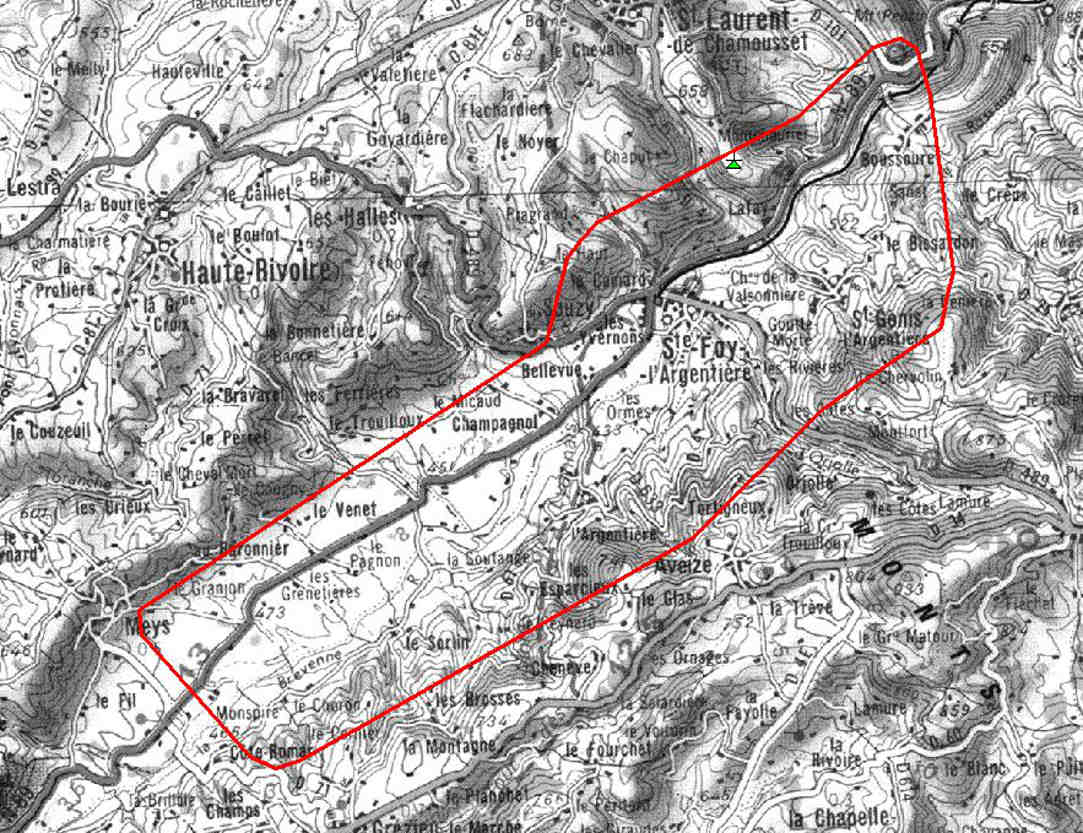

:arrow: Carte de couverture de l'émetteur :
[Cliquez sur la carte pour l'agrandir
Sainte Foy l argentiere.JPG


-------------------------------------------------------------------------------------

TARARE 1 - BEL AIR

Il y a 2 pylônes pour la TNT sur le site de Bel Air, commune de Tarare :

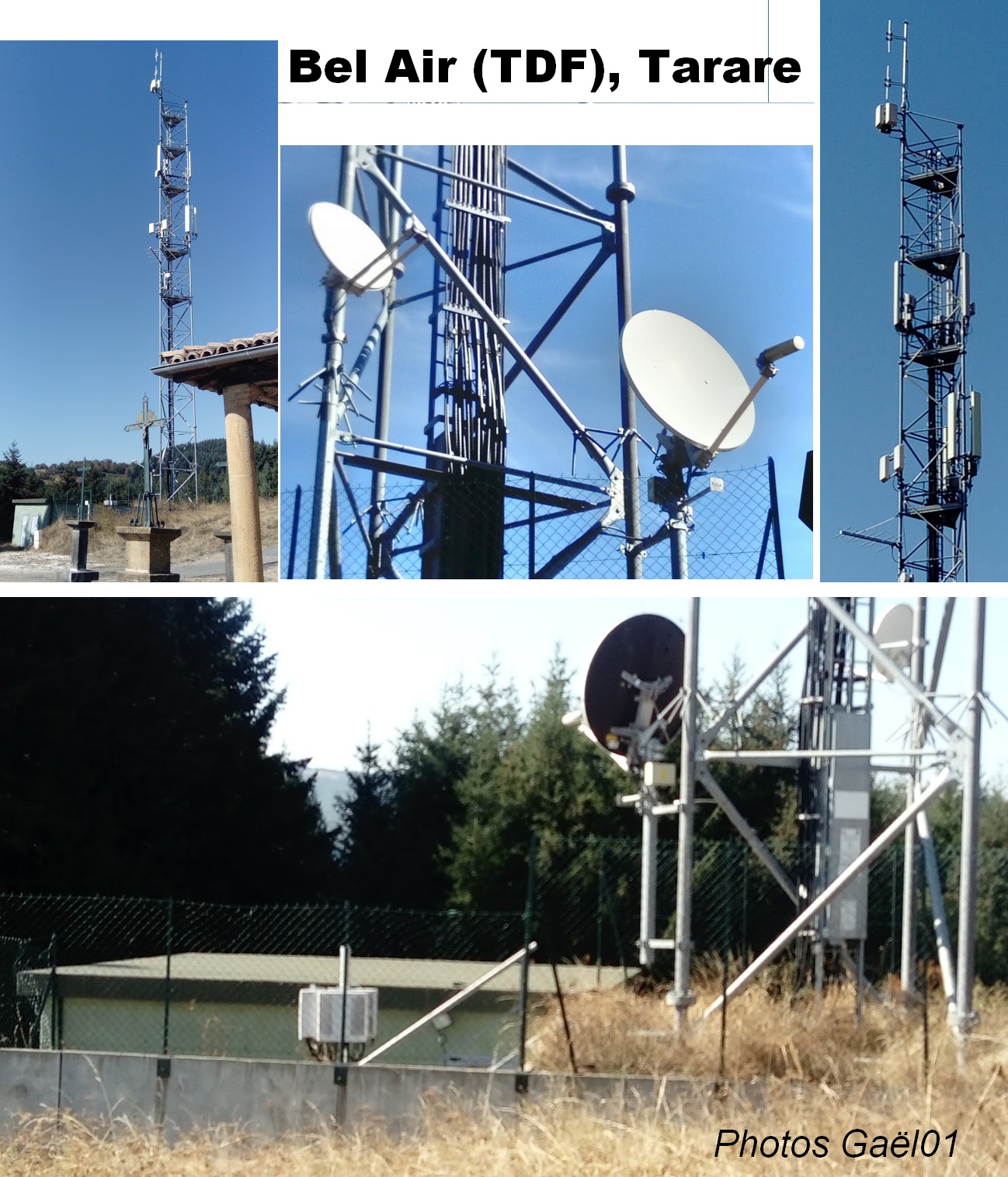

:arrow: Localisation du pylône TDF qui diffuse le multiplex R1.

69 bel-air TDF tarare.jpg

cliquer sur l'image pour l'agrandir
Photos Gaël 01, d'autres photos sous ce lien

:arrow: Localisation du pylône TOWERSCAST qui diffuse les multiplex R2 à R4, R6 et R7.

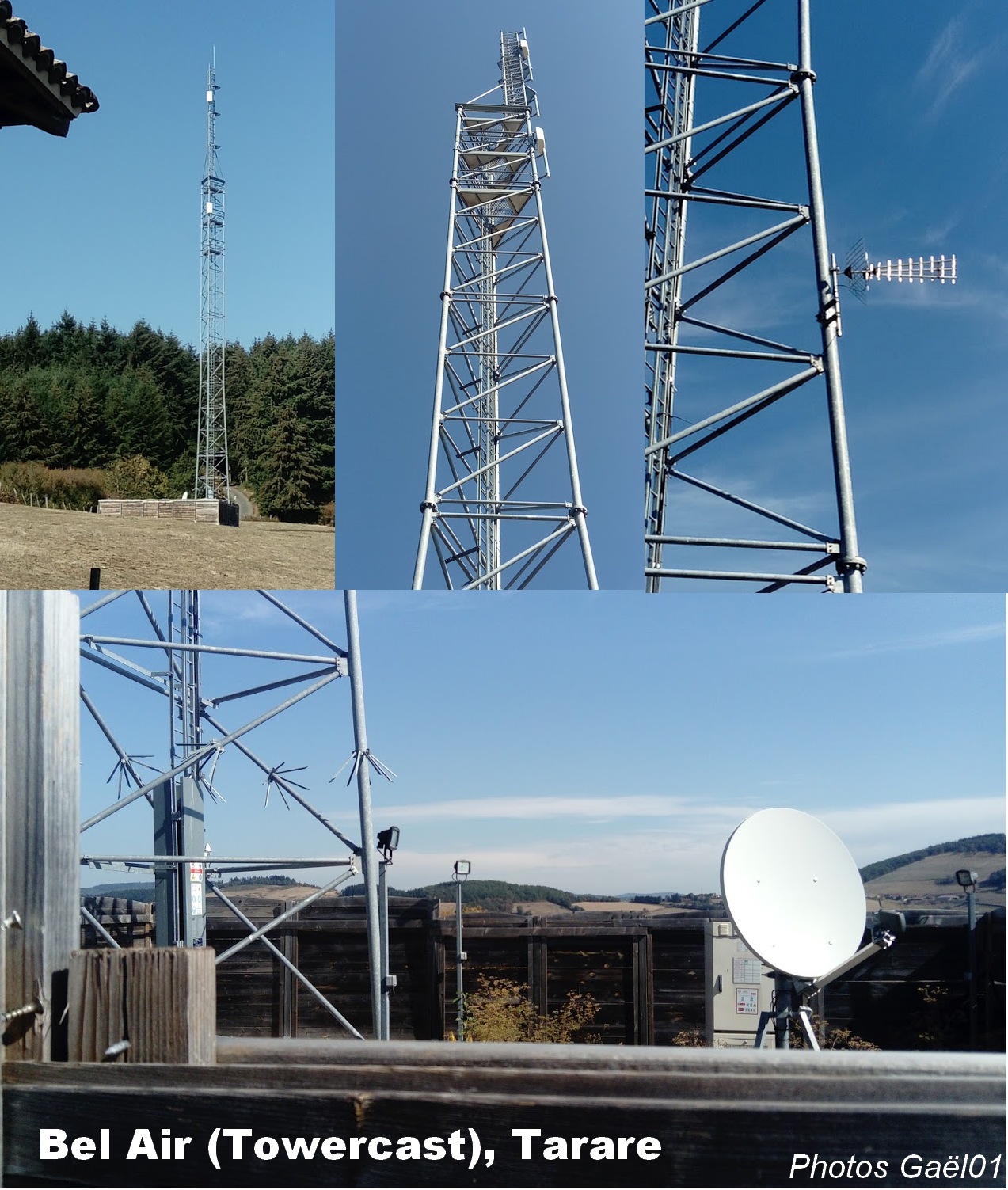

69 bel-air Towercast tarare.jpg

cliquer sur l'image pour l'agrandir
Photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 13W (TOWERCAST). (sur canal 57 avant le 11/09/2018)
R4: 40H 7,1W (TOWERCAST).
R3: 41H 12W (TOWERCAST). (sur canal 59 avant le 11/09/2018)
R2: 44H 7,1W (TOWERCAST).
R6: 46H 13W (TOWERCAST).
R1: 48H 7,1W (TDF).

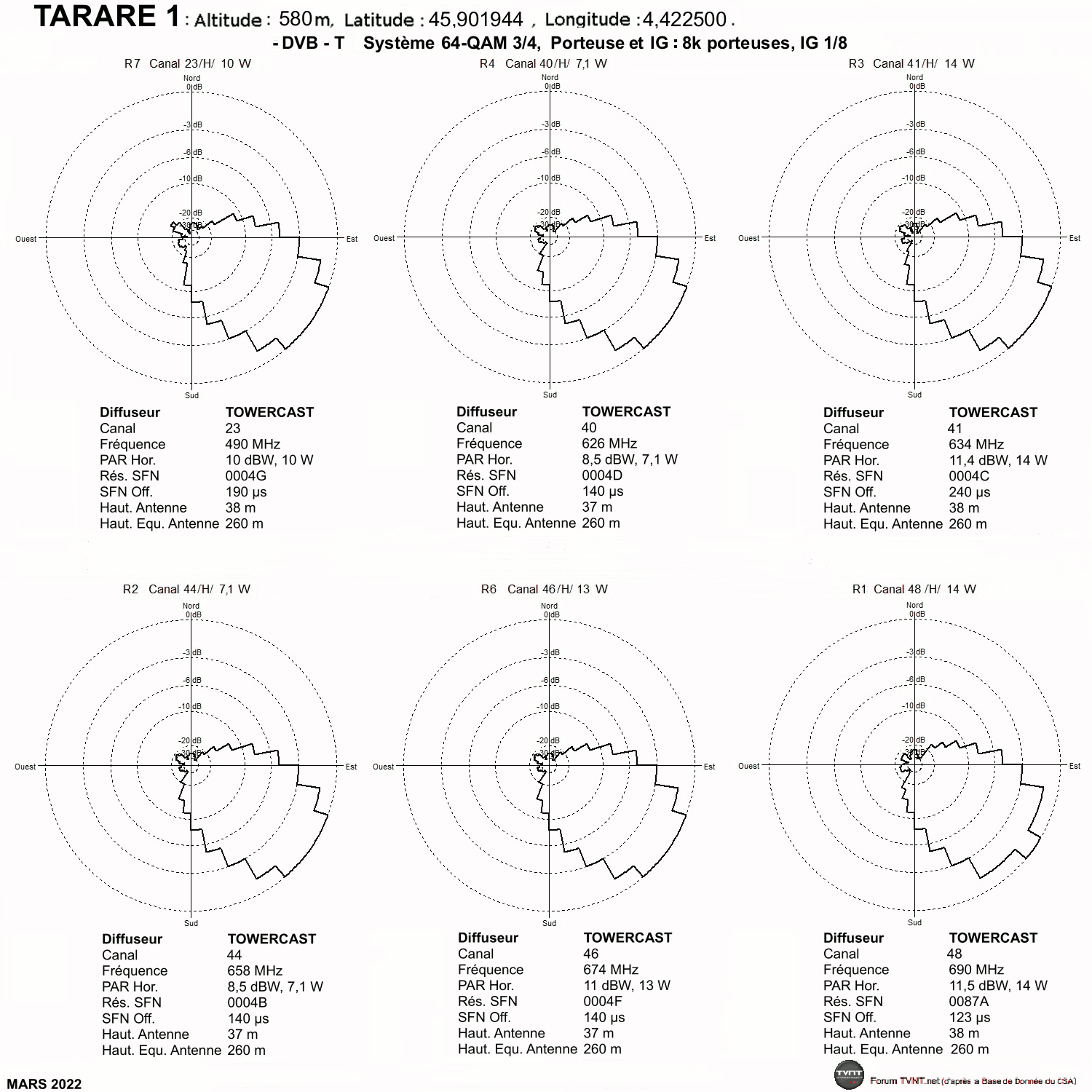

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
TARARE 1.gif

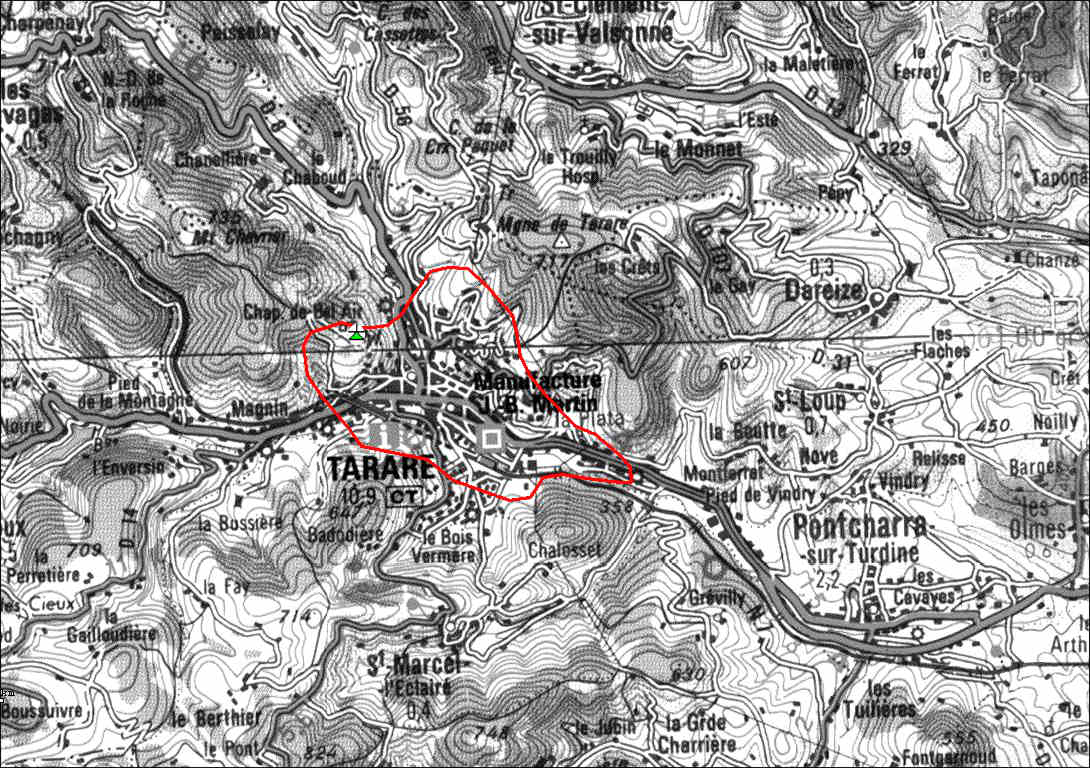

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Tarare 1.JPG


-------------------------------------------------------------------------------------

TARARE 2 - LE BOIS VERMARE

:arrow: Localisation du nouveau pylône TDF du Bois Vermare, sur la commune de Saint-Marcel-l'Éclairé, qui diffuse tous les multiplex depuis le 14 décembre 2017.

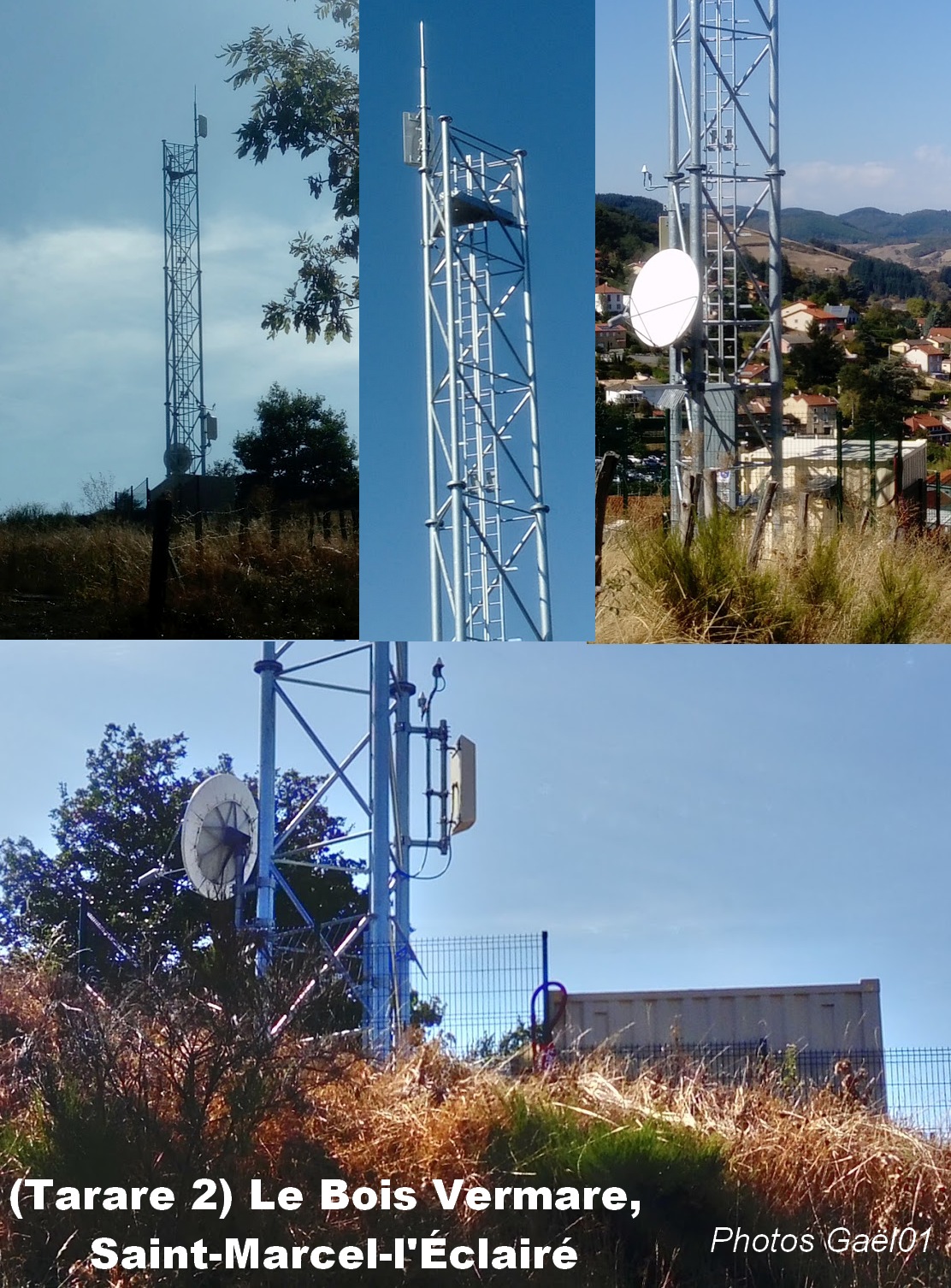

69 bois vermare tarare2.jpg

cliquer sur l'image pour l'agrandir
Photos Gaël 01, d'autres photos sous ce lien

Le pylône TDF de Janin n'est plus utilisé pour la TNT depuis le 14 décembre 2017.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 1,1W (TDF). (sur canal 57 avant le 11/09/2018)
R4: 40V 1,1W (TDF).
R2: 44V 1,1W (TDF).
R6: 46V 1,1W (TDF).
R1: 48V 1,1W (TDF).

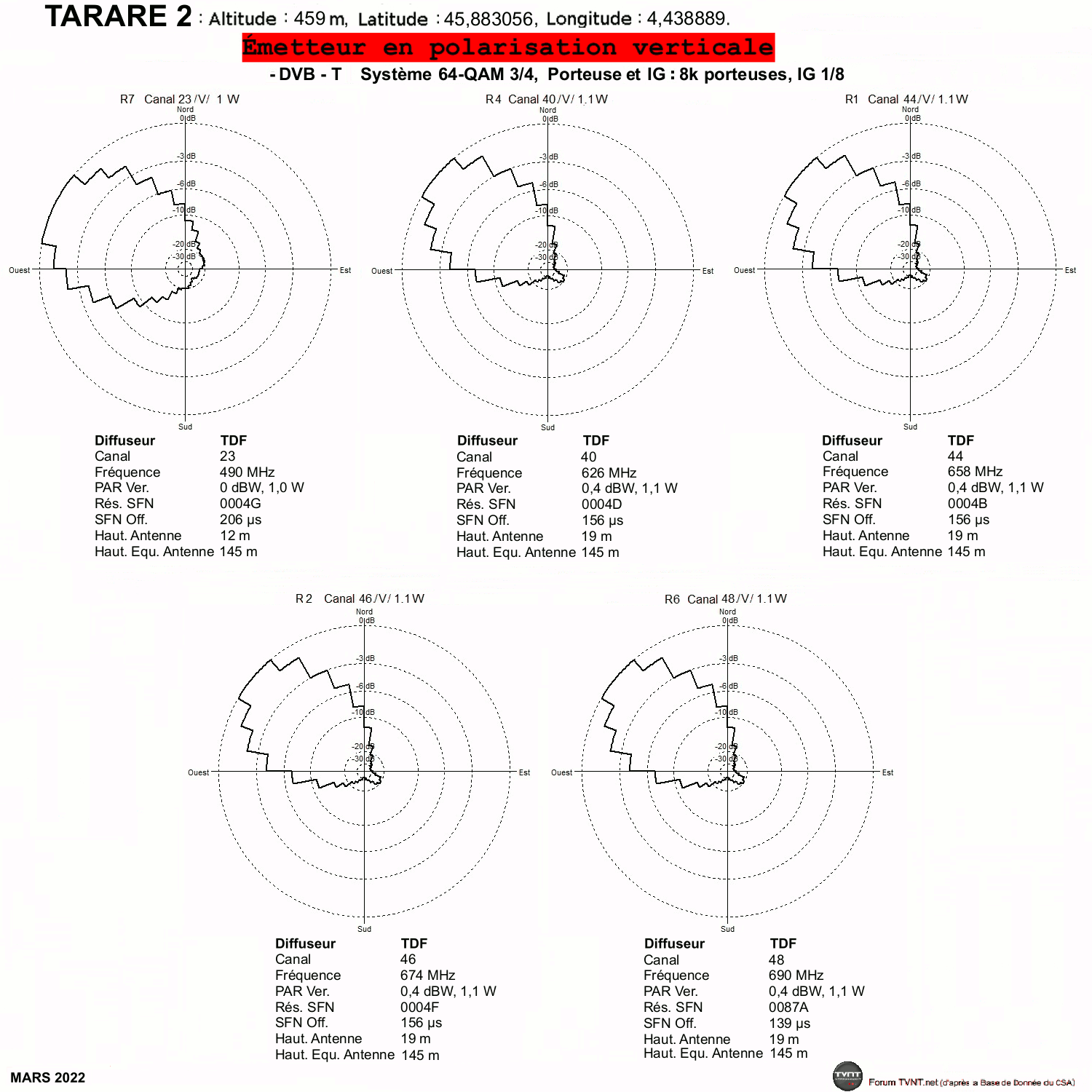

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
TARARE 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Tarare 2.JPG


-------------------------------------------------------------------------------------

THIZY - LE CHÂTEAU

:arrow: Localisation du pylône du Donjon, commune de Thizy, sur lequel TDF diffuse tous les multiplex.

:arrow: Composition des multiplex R1 et R15 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 1,6W (TDF).
R7: 29H 1,6W (TDF). (sur canal 58 avant le 11/09/2018)
R15: 32H 500mW (TDF).
R4: 33H 1,6W (TDF). (sur canal 56 avant le 11/09/2018)
R3: 36H 1,6W (TDF). (sur canal 27 avant le 11/09/2018)
R1: 38H 1,6W (TDF).
R2: 47H 1,6W (TDF). (sur canal 60 avant le 11/09/2018)

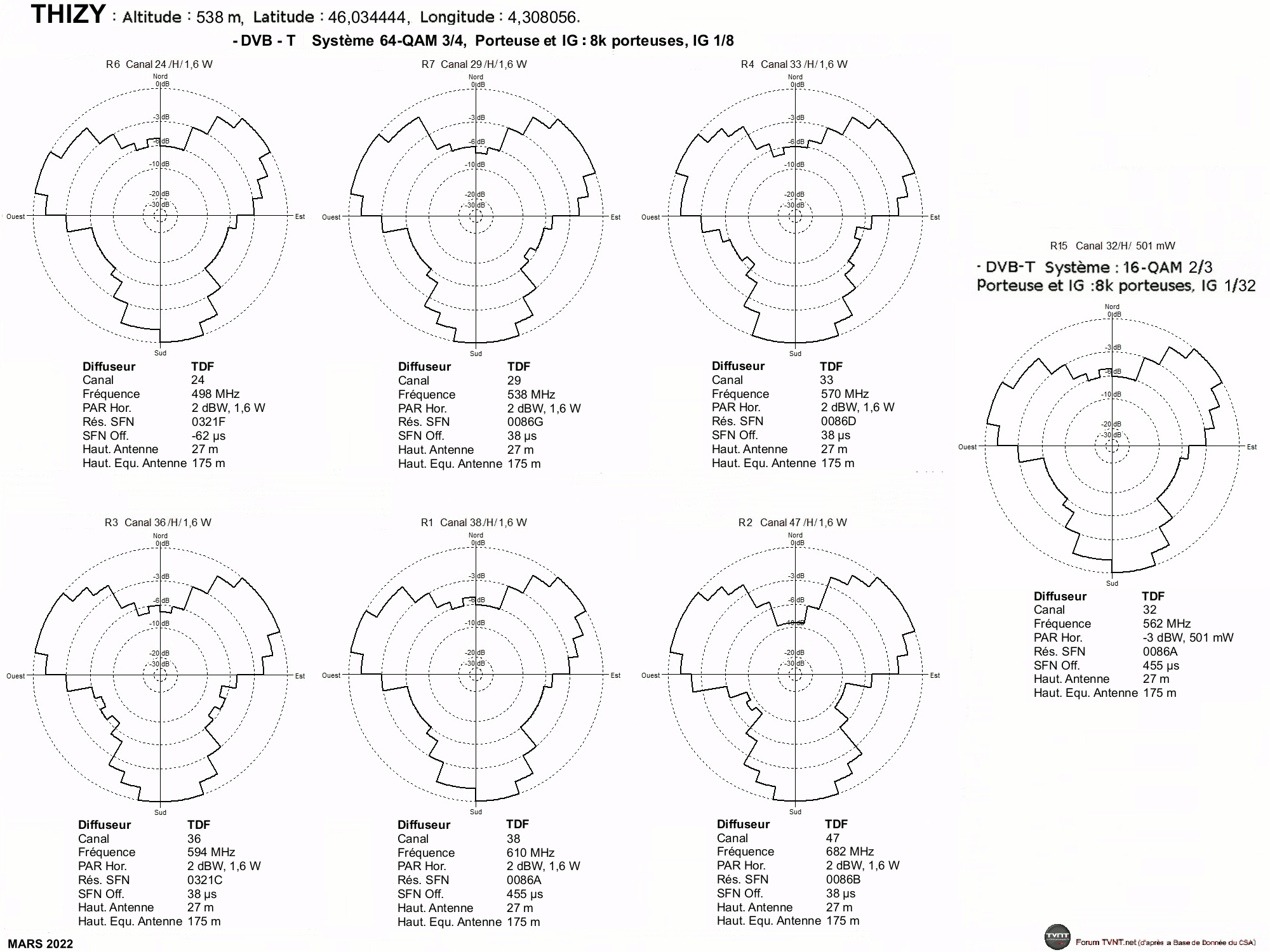

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

VILLEFRANCHE-SUR-SAÔNE - LA BUISANTE

:arrow: Localisation du pylône TDF de La Buisante, sur la commune de Pommiers :

LA BUISANTE-VILLEFRANCHE-SUR-SAÔNE .jpg
photo de Gaël01
d'autres photos de Gaël01 sont disponibles ici

Cet émetteur diffuse uniquement la chaine locale TLM, sur un simplex R15.

:arrow: Composition du simplex R15 :

:arrow: Caractéristiques techniques du multiplex :
R15: 32H 5W (TDF).

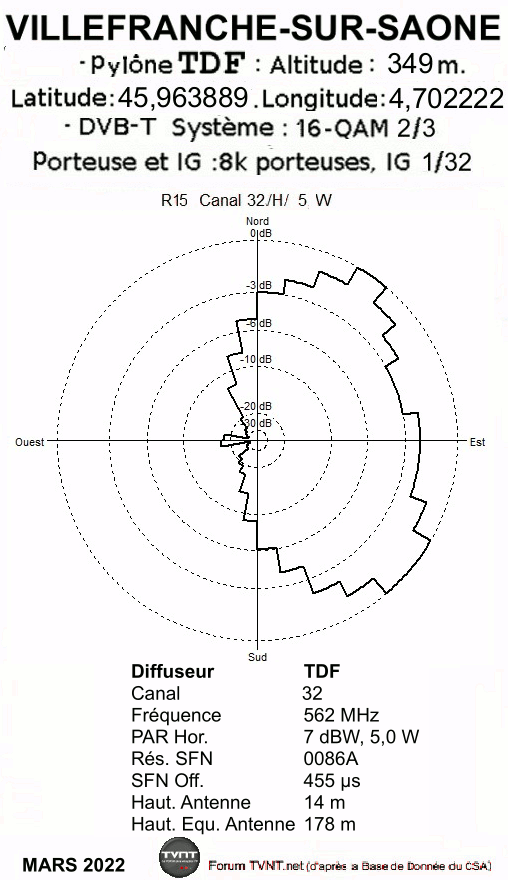

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par kiki37 le 27 Oct 2018 19:37, édité 185 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Laurent » 29 Déc 2007 11:07

C'est ici qu'on discute de tous les émetteurs du Rhône.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar un utilisateur découragé » 29 Déc 2007 22:26

Bonjour,
j'ai un tuner TNT intégré à ma télé depuis peu (Techwood T 193 WHDT) et je rencontre des problèmes de reception pour les canaux R2 et R4. 0% en qualité alors que je suis proche de 100% pour les autres. Mon antenne collective semble être orientée vers Fourvière, bien que je capte également les chaines du pilat en mauvaise qualité. Quelqu'un a-t-il déjà rencontré ce problème?

Localisation : Lyon 7ème près du stade
un utilisateur découragé


Messagepar goomba03 » 29 Déc 2007 22:57

Bonsoir, cette FAQ sur la reception en immeuble peut vous aider :wink:
:arrow: http://www.tvnt.net/forum/viewtopic.php?t=2020
Adaptateur Metronic Zapbox USB player + antenne interieure
(distance tnttest.org : 4 kilomètres) sur Mont-Bessou Meymac (19)
Avatar de l’utilisateur
goomba03
Coccinelle
Coccinelle

Messages: 185
Inscription: 14 Sep 2007 16:05

Messagepar je69 » 30 Déc 2007 13:55

bonjour,

voila je voudrais posez 2 question concernant la couverture tnt:

1-je viens d'installer une tv avec tnt integrer chez mon pere qui habite givors centre (69) et il n'y a aucune reception numerique.est-ce une zonz d'ombre?car la comune est normalement couverte.


2-quand a moi qui habite loire sur rhone(69) je ne capte pas toutes les chaines.est-ce que un ampli d'antenne pourra resoudre ce probleme?

ps:les reponses sont peut-etre dans les liens de debut de post,mais c'est un peu trop technique pour moi.merci d'avance pour vos repponses
je69


Messagepar lyonnais » 30 Déc 2007 14:18

Il faut verifier que ton antenne est bien large bande sur le mont pilat en priorité et pas de coupleurs selectif de canaux. Si tu es en immeuble il faut voir av le syndic et avt demander a un voisin si lui ca fonctionne
lyonnais


tnt

Messagepar CLAUDEETCO » 01 Jan 2008 18:47

j'habite aussi loire,mais malgré l'antenne et la tnt intégré,on ne capte rien (pas de signal) !
à priori ce n'est déjà pas 1 problème d'antenne,à suivre ...
je69 a écrit:bonjour,

voila je voudrais posez 2 question concernant la couverture tnt:

1-je viens d'installer une tv avec tnt integrer chez mon pere qui habite givors centre (69) et il n'y a aucune reception numerique.est-ce une zonz d'ombre?car la comune est normalement couverte.


2-quand a moi qui habite loire sur rhone(69) je ne capte pas toutes les chaines.est-ce que un ampli d'antenne pourra resoudre ce probleme?

ps:les reponses sont peut-etre dans les liens de debut de post,mais c'est un peu trop technique pour moi.merci d'avance pour vos repponses
CLAUDEETCO


Messagepar FEEDELE » 01 Jan 2008 18:59

Bonsoir...comment affirmes-tu que ça ne vient pas de l'antenne puisque tu ne reçois pas ...et le fait que ton téléviseur est avec la TNT intégrée ne garantit pas que la TNT va marcher....il faut une antenne valide et parametrer comme il faut le tuner TNT.
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar Laurent » 03 Jan 2008 13:36

L'émetteur du Mont Pilat a été intégré dans son département : 42 - Loire
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar gutsy » 10 Jan 2008 15:02

Bonjour j'ai reçu hier un sagem 6280slt, je suis en immeuble (très recent) et il me manque 8 chaines de la TNT.
L'antenne collective doit être orientée sur Fourviere vu que mon recepteur a l'air de voir uniquement sur les canaux 21/24/36/54/57 donc R1/R2/R3/R4/R6.
Il manque M6, W9, NT1, Direct8, France4, BFM, ITélé, Gulli...

J'essaie en manuel de lui indiquer canal 22 pour M6, il ne voit rien !

Quoi faire demander aux voisins, acheter une antenne(budget serrré), faire pression sur le syndic, jeter ce sagem ou attendre une mise à jour du firmware ??

Merci d'avance :wink:
gutsy

Messages: 4
Inscription: 10 Jan 2008 14:55
