90 - Territoire de Belfort [Belfort]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

90 - Territoire de Belfort [Belfort]

Messagepar Laurent » 07 Nov 2007 19:07

Liste des émetteurs du Territoire de Belfort :

:arrow: Émetteurs Locaux :
- Belfort - Les Glacis.
- Giromagny - Mont Saint Jean.
- Lepuix-Gy - Tête des Planches.


Réaménagement de la BANDE 700 MHz dans le Territoire de Belfort :

Le transfert de la bande 700 MHz est effectif sur tous les émetteurs du Territoire de Belfort depuis le 23 mai 2018 (phase 6). Des réaménagements de canaux ont eu lieu sur l'ensemble des émetteurs.

Les descriptions des émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

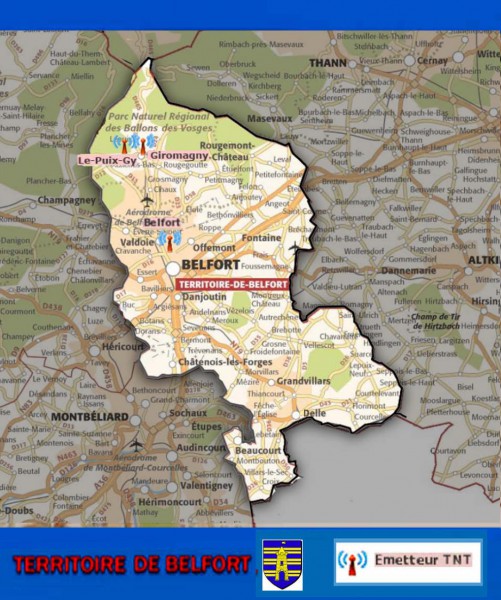

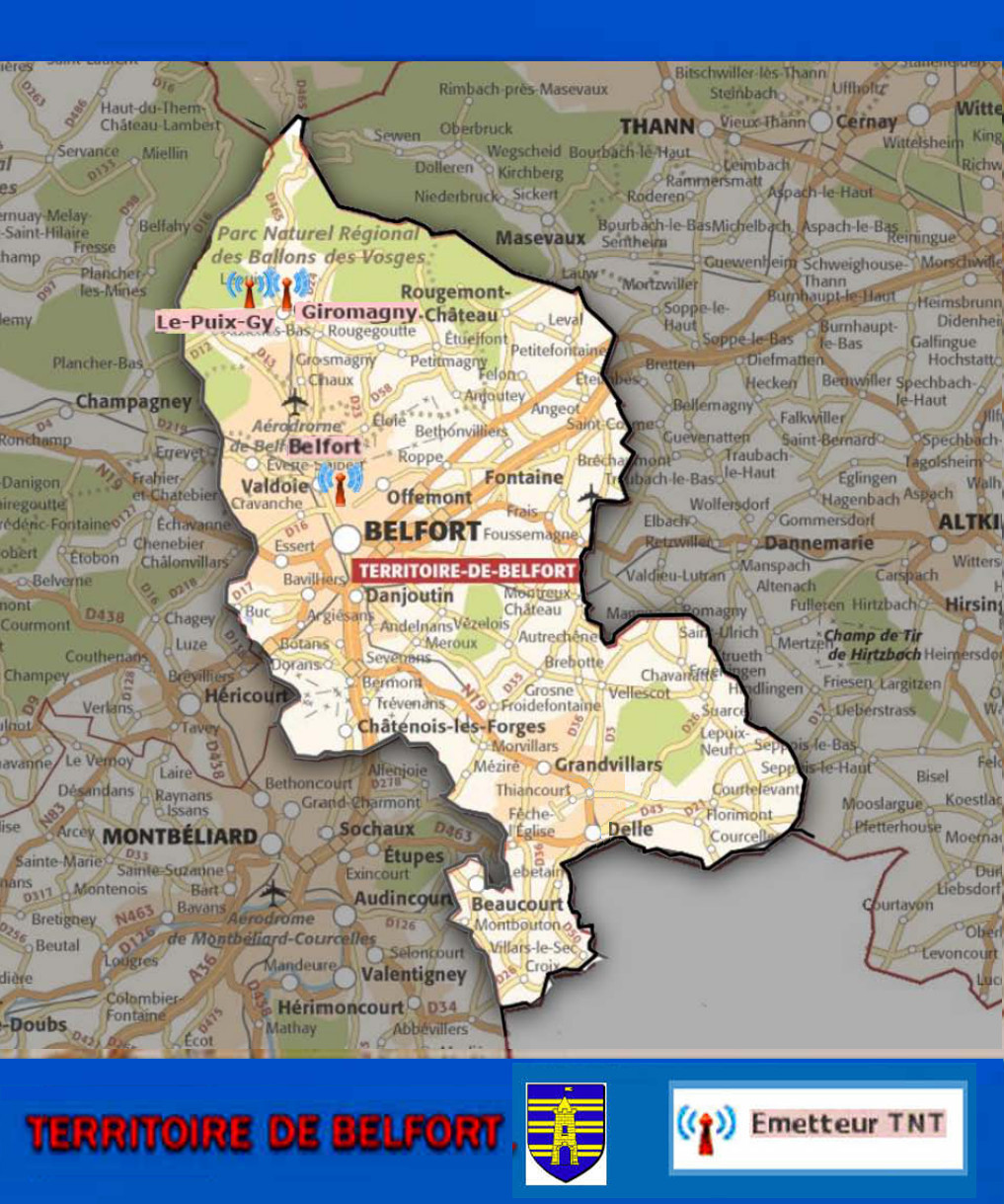

Emplacement des émetteurs du département du Territoire de Belfort :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur de Belfort (Foret de l’Arsot)


Couverture des émetteurs TNT
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

BELFORT - LES GLACIS

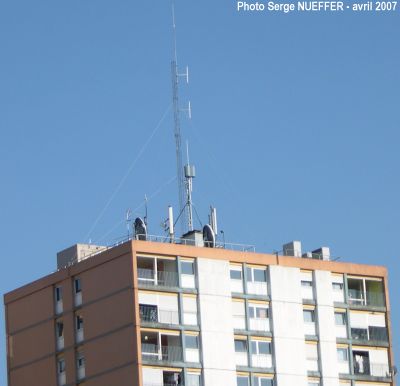

:arrow: Localisation de l'émetteur TOWERCAST des Glacis, 44 rue André Parant à Belfort, qui diffuse tous les multiplex :

D'autres photos sont disponibles ici

Le pylône TDF de la forêt d'Arsot, sur la commune de Valdoie n'est plus utilisé pour diffuser la TNT depuis le 25 avril 2018.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R4: 23V 50W (TOWERCAST).
R7: 26V 55W (TOWERCAST).
R3: 41V 50W (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R1: 43V 81W (TOWERCAST). (sur canal 46 avant le 18/12/2018)
R2: 44V 50W (TOWERCAST).
R6: 47V 79W (TOWERCAST).

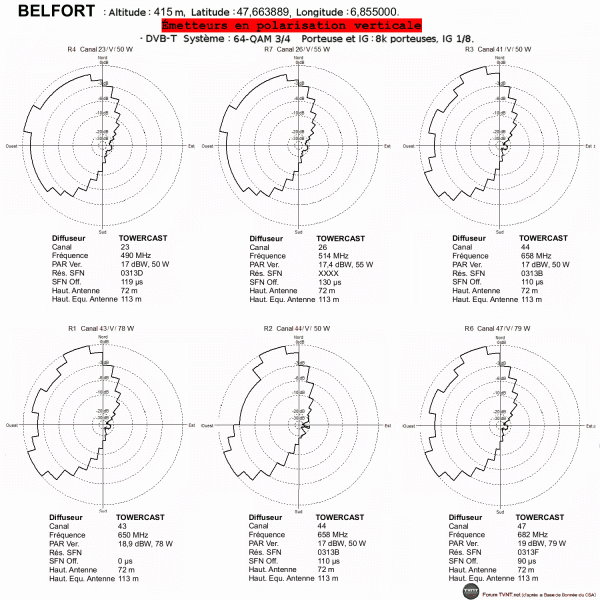

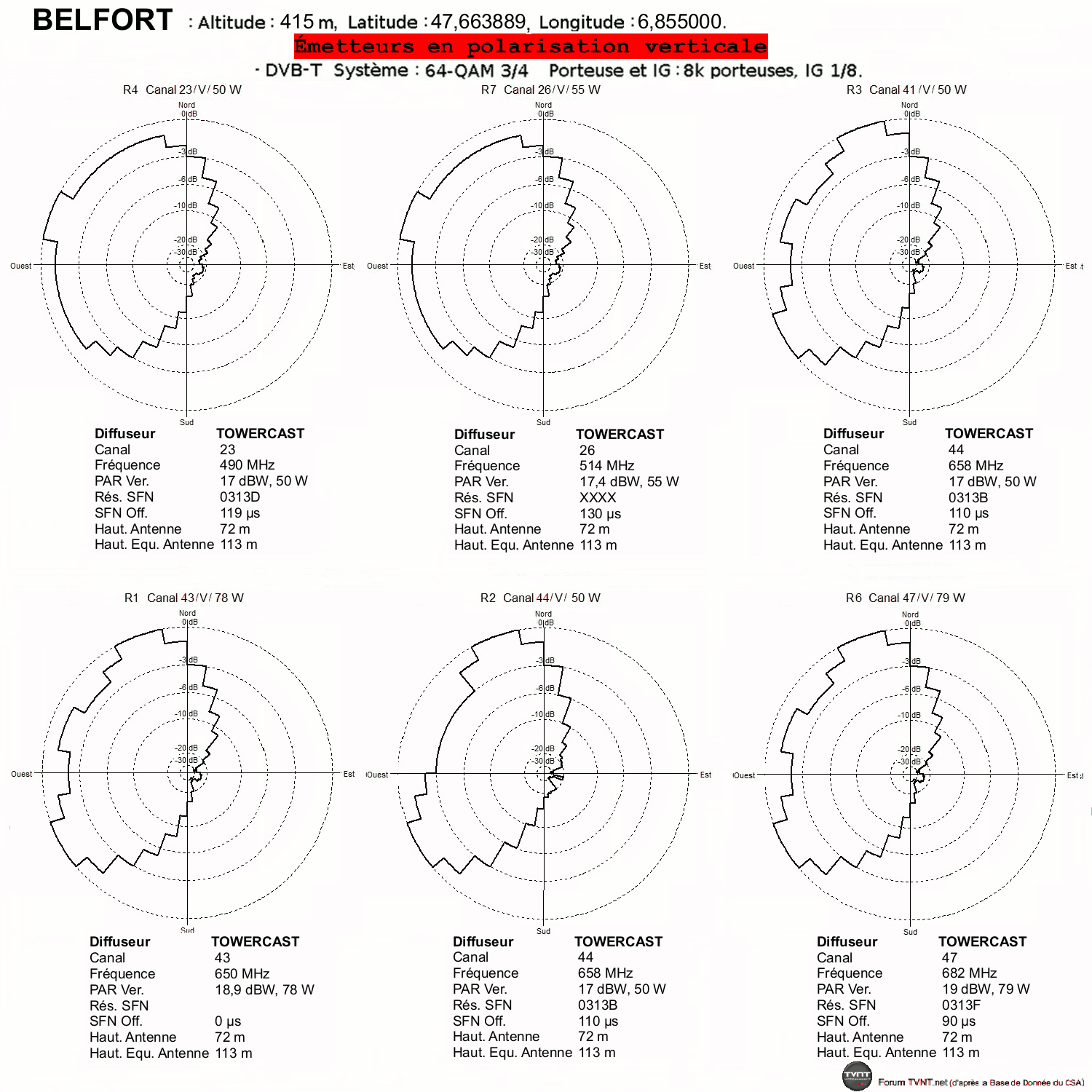

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

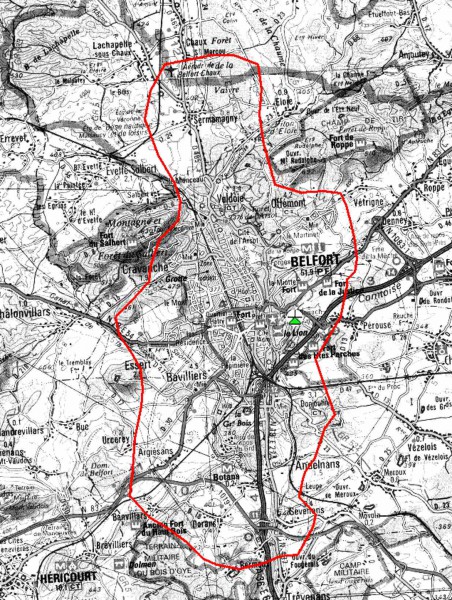

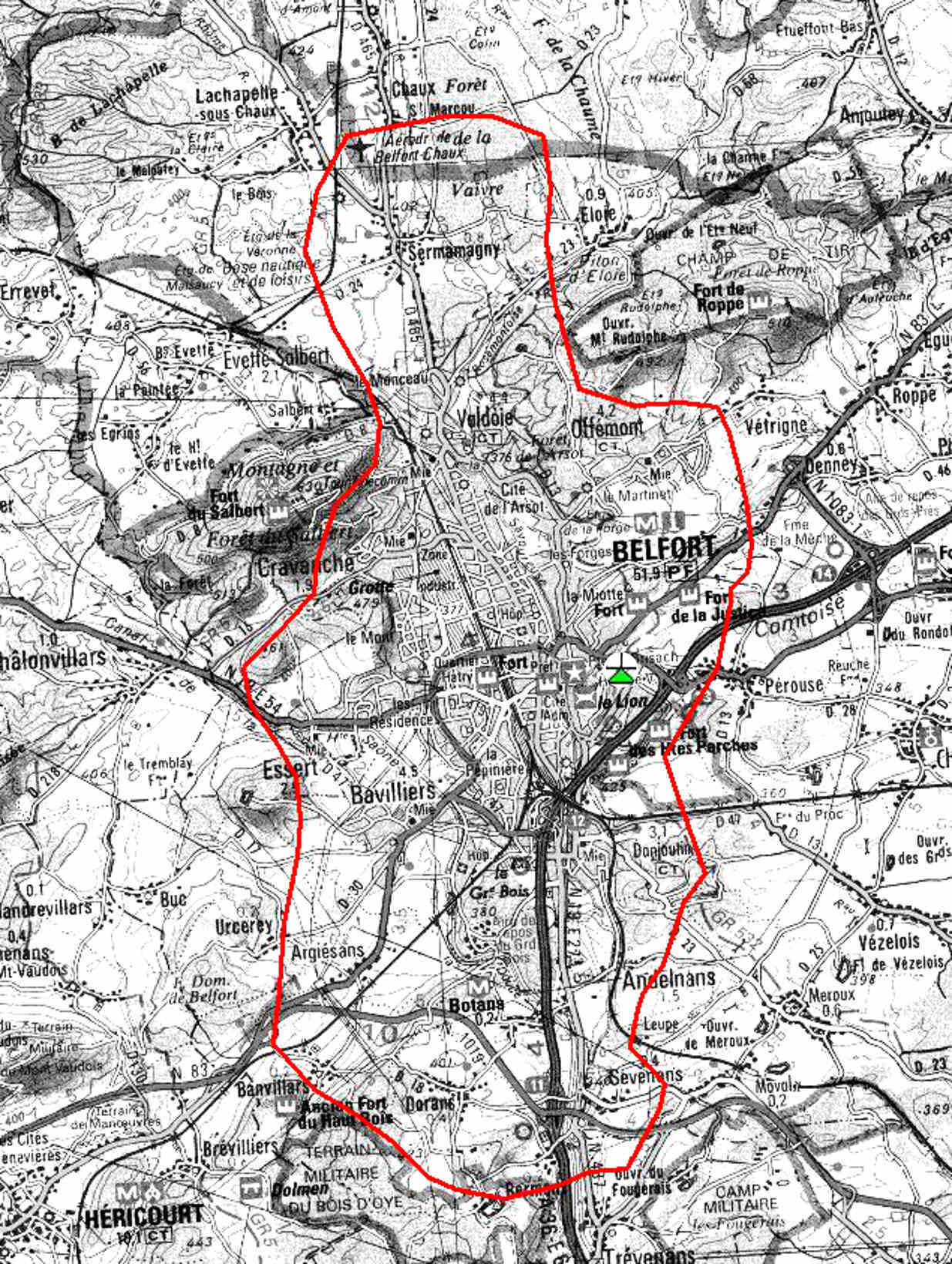

:arrow: Carte de couverture de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

GIROMAGNY - MONT SAINT JEAN

:arrow: Localisation du pylône TDF du Mont Saint Jean, commune de Giromagny.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 1,3W (TDF).
R7: 26H 1,3W (TDF).
R3: 41H 1,3W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 1,3W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 1,3W (TDF). (sur canal 48 avant le 23/05/2018)
R6: 47H 1,3W (TDF).

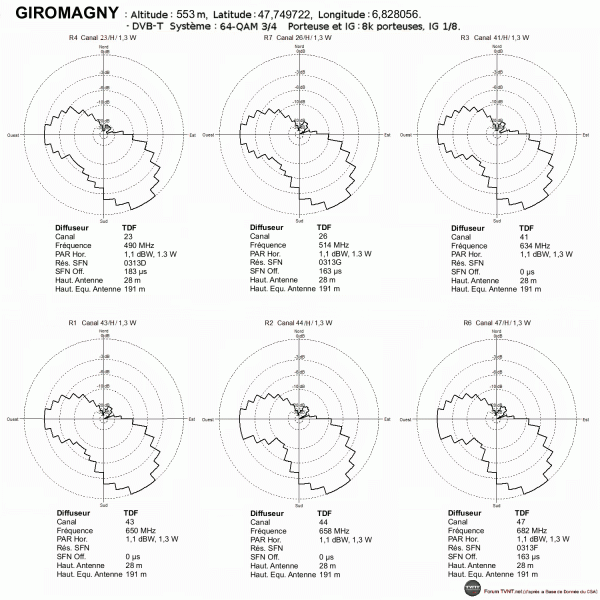

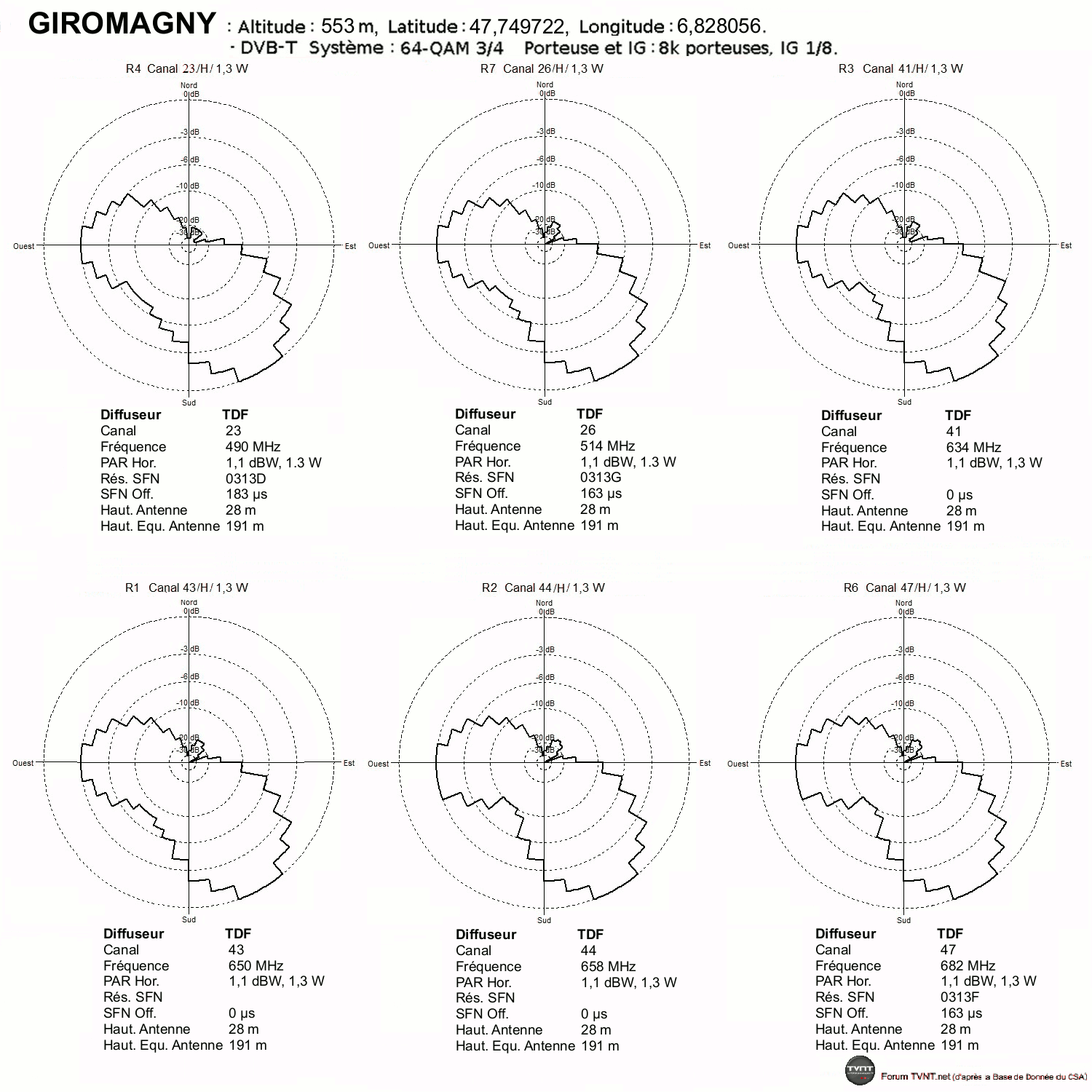

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

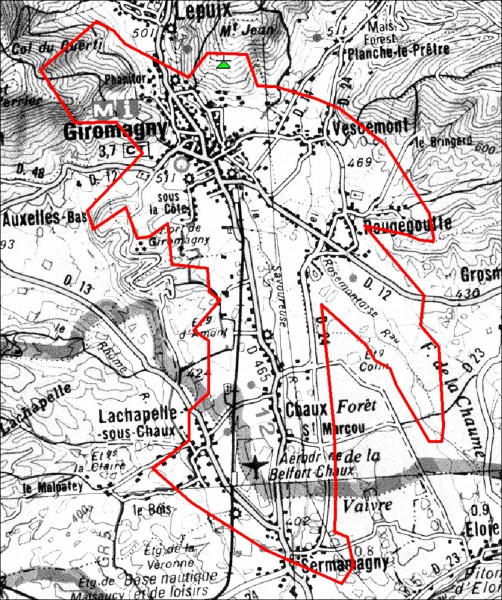

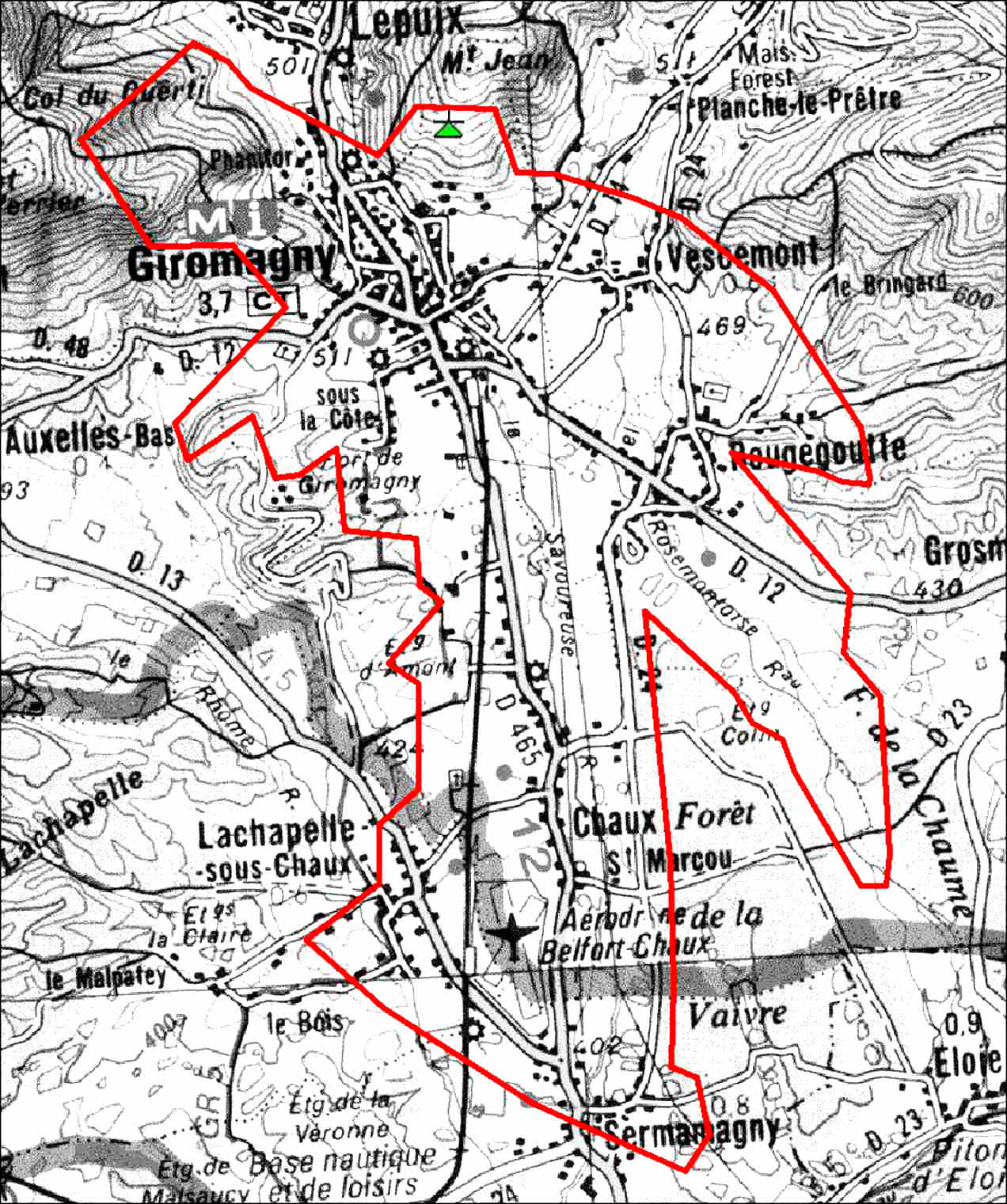

:arrow: Carte de couverture de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

LEPUIX-GY - TÊTE DES PLANCHES

:arrow: Localisation du pylône TDF de Tête des Planches, commune de Lepuix.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 230mW (TDF).
R7: 26H 240mW (TDF).
R1: 43H 240mW (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 240mW (TDF).
R6: 47H 240mW (TDF).

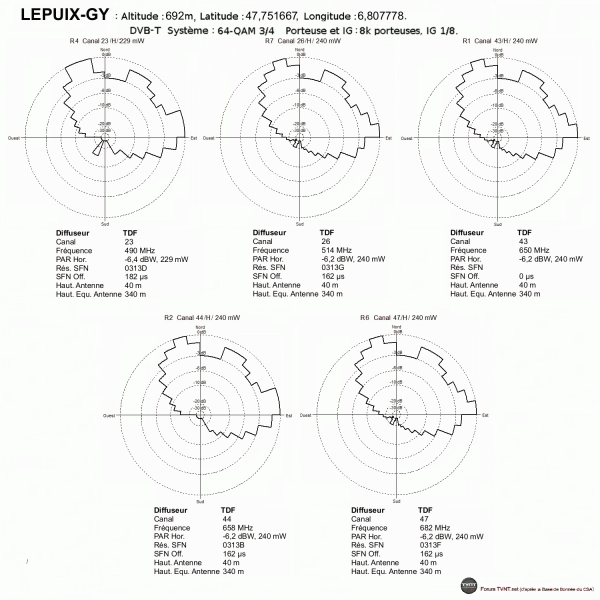

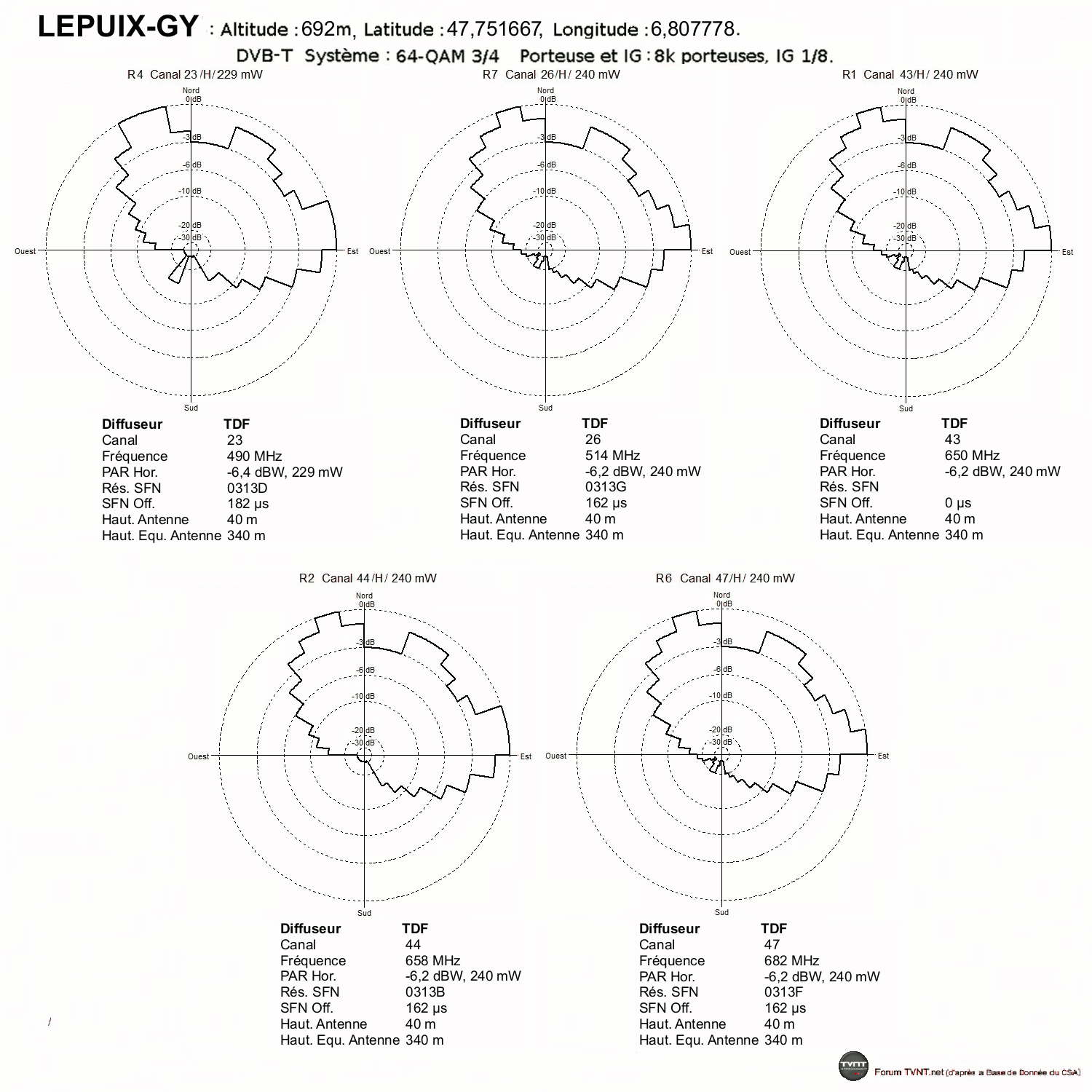

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

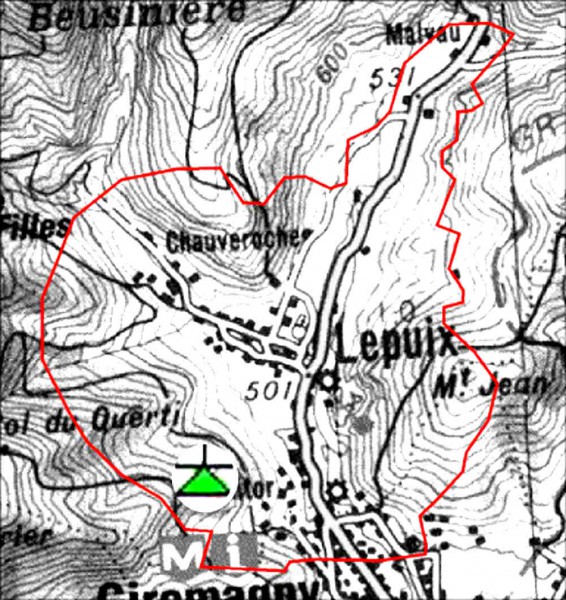

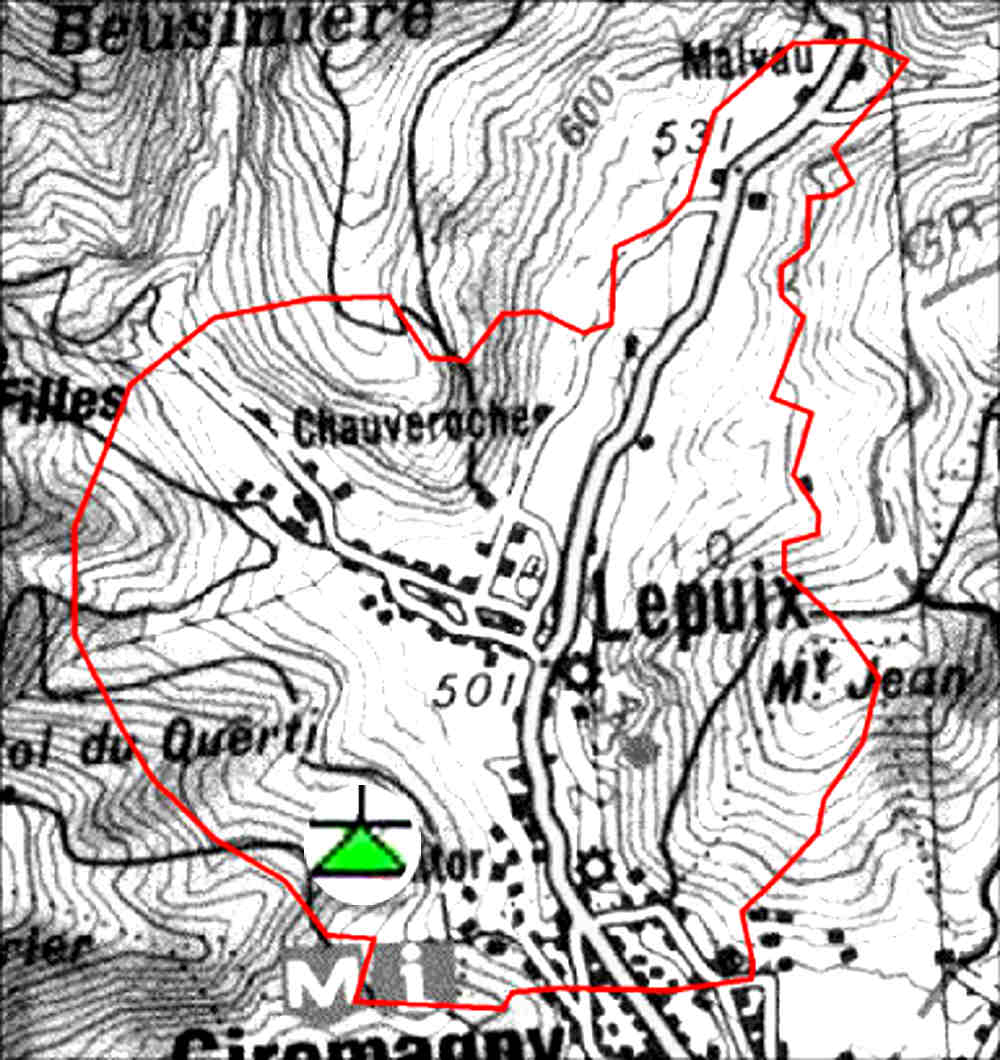

:arrow: Carte de couverture de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 18 Déc 2018 11:09, édité 49 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Laurent » 29 Déc 2007 15:21

:idea:
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Joe » 29 Déc 2007 15:40

Bonjour,

attention à Belfort il y a un second site de diffusion en centre-ville :wink:
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10

Messagepar Franck Morin » 29 Déc 2007 17:36

Ah bon, merci pour l'info, il n'est pas répertorié par le CSA semble-t-il.

les caractéristiques de ce second émetteur sont-elles dans l'ancien fil de Belfort ?
pouvez-vous publier les infos, qu'on les rajoute ensuite dans le premier post au dessus ?
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13227
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Messagepar Joe » 29 Déc 2007 18:21

Pas sur le site du CSA ? :shock:
... je vais aller à la pêche aux infos et je reviens ... :wink:
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10

Messagepar Joe » 29 Déc 2007 18:57

Après quelques recherches, voici les infos récoltées:

- sur le site du CSA: il est vrai que seul "Agglomération" est mentionné dans la liste des émetteurs http://www.csa.fr/pdf/frequences_tnt_planifiees_alpha.pdf ... et aucune autre info ne mentionne l'utilisation de 2 sites distincts à Belfort :shock:

- sur le site de TDF: on constate que TDF diffuse à Belfort Valdoie les multiplexes R1 et R3 http://www.tdf.fr/tnt-cartes-couverture/

- sur le site de TowerCast: on constate que R1 et R3 (diffusés par TDF) le sont depuis "Agglomération" http://www.towercast.fr/carte_pdf/BELFORT%20-%20Agglomeration%20R1.pdf, alors que R2, R4 et R6 le sont depuis "Paul Eluard" http://www.towercast.fr/carte_pdf/BELFORT%20-%20Paul%20Eluard%20R2.pdf... en visionnant les cartes de couverture, on voit bien qu'il s'agit de 2 sites différents :wink:

- dans le Topic dédié à Belfort: Olivierfrappier90 parle également de 2 sites différents http://www.tvnt.net/forum/viewtopic.php?t=9455


... donc, le site du CSA n'est pas à jour :wink:
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10

Messagepar Franck Morin » 29 Déc 2007 23:08

OK. D'après votre première intervention, j'avais compris que les 5 multiplexes étaient diffusés de ces deux emplacements dont vous parliez.
Je corrige le premier post.
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13227
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Messagepar Joe » 30 Déc 2007 00:24

Oups autant pour moi, j'aurais dû être plus précis :oops:
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10

modification puissance sur Belfort ? (site Towercast)

Messagepar *** » 23 Avr 2008 16:57

Bonjour,

De nouveaux panneaux UHF d'emission viennent d'être
installés au 44 rue parant à Belfort sur l'emetteur de Towercast.

Tout en haut du nouveau pylone Fm qui diffuse entre autres NRJ et RTL2.

Replique exacte des panneaux situés plus bas sur le petit pylone.

Si quelqu'un peut prendre ça en photo...


Modification à venir de la puissance d'emission ?
***


Messagepar Joe » 24 Avr 2008 21:12

Bonjour,

la puissance d'émission est imposée par le CSA il me semble ...
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10
