Constellation QAM y a t il un recepteur TNT ou USB TNT?

Pour exposer ou enrichir ses connaissances techniques sur le sujet...

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 20 Avr 2012 20:22

Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 20 Avr 2012 22:17

Marc2 a écrit:Le pb est qu'en DVB-T il y a un grand nombre de porteuses, chacune modulée avec la constellation kivabien...

C'est vrai et la constellation n'est sans doute pas l'outil idéal pour diagnostiquer les problèmes.
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar marceljack » 21 Avr 2012 09:09

Ford Prefect a écrit: la constellation n'est sans doute pas l'outil idéal pour diagnostiquer les problèmes.
Absolument car le bruit n'est pas le principal problème en transmission terrestre.
De plus la constellation des quelques 8k porteuses distantes d'environ 1 kHz peut difficilement être résumée par une seule image ...
Sur les systèmes à porteuse unique (DVB-S/S2, DVB-C) la constellation a plus d'intérêt.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20096
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar marceljack » 21 Avr 2012 09:16

Ford Prefect a écrit:Un autre:
http://www.ebay.com/itm/DVB-T-TV-Receiv ... 27c62825f2
Sans garantie de ma part :-)
Bonjour,
Attention, le vendeur "runteck88" est un de ceux dont il faut se méfier d'après:
http://www.reddit.com/r/RTLSDR/comments ... _the_more/
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20096
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 21 Avr 2012 12:35

Bien vu c'est pénible ces annonces pas a jour.
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 26 Avr 2012 07:54

marceljack a écrit:
Ford Prefect a écrit: la constellation n'est sans doute pas l'outil idéal pour diagnostiquer les problèmes.
Absolument car le bruit n'est pas le principal problème en transmission terrestre.
De plus la constellation des quelques 8k porteuses distantes d'environ 1 kHz peut difficilement être résumée par une seule image ...
Sur les systèmes à porteuse unique (DVB-S/S2, DVB-C) la constellation a plus d'intérêt.

Bonjour.
On en apprend tous les jours.
Apparemment la notion de constellation est aussi utilisée en COFDM.

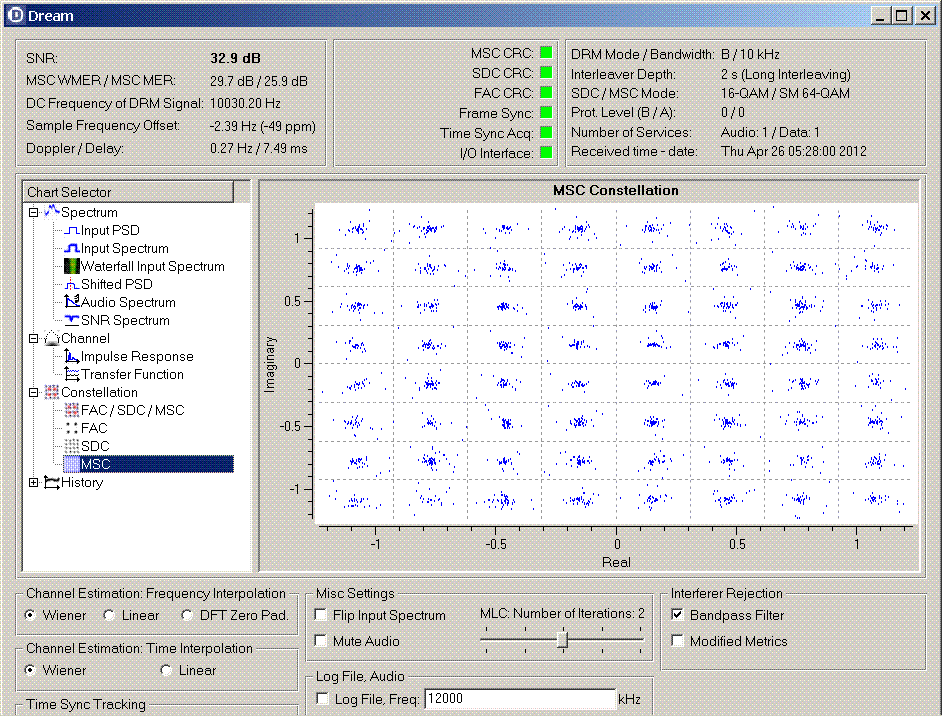

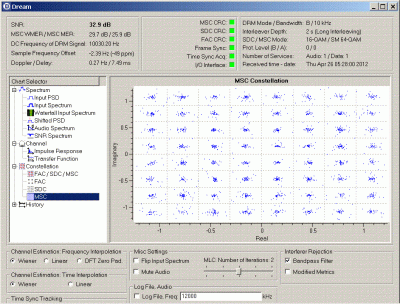

La capture ci dessous provient du logiciel DREAM de décodage DRM.
Elle utilise aussi le 64 QAM.
Fichiers joints
BBC WS 3955Khz
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar vidéo-33 » 26 Avr 2012 09:49

le visu de la constellation est très utile : on en avait déjà parlé ...
j'avais déjà posté cette image avec les "pilots" en 2005 sur le premier forum

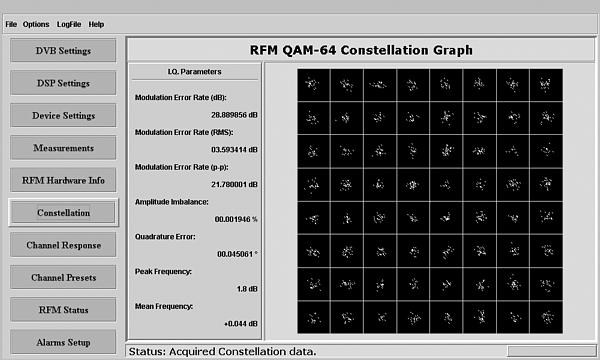

constellation 64QAM d'un canal TNT vu sur un mesureur Tektronix RFM210 http://www.tek.com/datasheet/rf-transmission-monitor-0
* j'avais alors constaté que la simple mise en place d'un bout de feuille d'aluminium recouvrant une
prise antenne en plastique améliorait la netteté des spots dans les cadrans !
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22922
Inscription: 13 Avr 2006 15:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar RADIOAMAT » 03 Mai 2012 18:10

Bonsoir,

il y a ce produit http://www.4t2.eu/XTASI.html , •XTASI-RF DVB-T/T2 RF input: Level, MER, BER, Constellation & Impulse Response


mais malheureusement il n y a pas de prix :(
RADIOAMAT

Messages: 3
Inscription: 14 Avr 2012 17:47

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar marceljack » 04 Mai 2012 10:12

Ford Prefect a écrit:... Apparemment la notion de constellation est aussi utilisée en COFDM.
La capture ci dessous provient du logiciel DREAM de décodage DRM.
Elle utilise aussi le 64 QAM.
En COFDM chaque porteuse est modulée en quadrature.
La modulation peut être QPSK, 16 ou 64 QAM pour le DVB-T et jusqu'à 256 QAM pour le DVB-T2.
Je ne sais pas combien de porteuses les appareils qui visualisent la constellation en COFDM utilisent (je suppose qu'il y en a plusieurs, judicieusement placées sur toute la largeur du canal).
Ou alors c'est une constellation "synthétique" reconstituée à partir du C/N ?
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20096
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar vidéo-33 » 04 Mai 2012 10:16

RADIOAMAT a écrit:il y a ce produit http://www.4t2.eu/XTASI.html , •XTASI-RF DVB-T/T2 RF input: Level, MER, BER, Constellation & Impulse Response ...mais malheureusement il n y a pas de prix :(

contact vente :
Frank Wenzl
Sales & Marketing Director
mobile: +49 174 951 286 8
phone: +49 5121 289 279 4
fax: +49 5121 289 279 5

load vcard email: fwenzl@4T2.eu

manuel :
http://www.4t2.eu/manuals/4T2SWManualContent-AnalyserEN.pdf
