Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 04 Mai 2012 11:44

Bonjour
Moi ce qui me fait peur avec tous ces appareils minuscules c'est la protection contre les interférences.
Non seulement le filtrage mais l’atténuateur d'entrée sont inexistants.
Du coup sur le terrain un récepteur lowcost a plus de chances de marcher que ces gadgets pas donnés.
En labo quand on est totalement maitre du signal d'entrée d accord c'est bien.
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Palo » 04 Mai 2012 12:14

RADIOAMAT a écrit:il y a ce produit http://www.4t2.eu/XTASI.html , •XTASI-RF DVB-T/T2 RF input: Level, MER, BER, Constellation & Impulse Response...mais malheureusement il n y a pas de prix :(


4380 Euros : http://bit.ly/J6aB52 :-o
Avatar de l’utilisateur
Palo
Maître des airs
Maître des airs

Messages: 817
Inscription: 28 Juin 2005 00:43
Localisation: 08

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 04 Mai 2012 12:18

marceljack a écrit:En COFDM chaque porteuse est modulée en quadrature.
La modulation peut être QPSK, 16 ou 64 QAM pour le DVB-T et jusqu'à 256 QAM pour le DVB-T2.
Je ne sais pas combien de porteuses les appareils qui visualisent la constellation en COFDM utilisent (je suppose qu'il y en a plusieurs, judicieusement placées sur toute la largeur du canal).
Ou alors c'est une constellation "synthétique" reconstituée à partir du C/N ?

Bonjour
Je vais peut être dire une grosse c***rie mais dans mon esprit pour démoduler on génère deux spectres de 8K porteuses
en quadrature et on s'en sert comme "porteuses" dans 2 (dé)modulateurs équilibrés.
L'orthogonalité et des filtrages et asservissements judicieux font le reste.
Ne pas me demander de détails :-)
PS: le cas d'école de la porteuse sinusoïdale est une exception comme le l'ai découvert au début de ma carrière car
en radar pour balayer le tube la porteuse est une dent de scie et la modulation une sinusoïde image de la rotation
de l'antenne. A l'oscillo c’était magnifique :-)
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 04 Mai 2012 12:46

Palo a écrit:4380 Euros : http://bit.ly/J6aB52 :-o

Mazette ils doivent pas en vendre beaucoup. :-)
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar vidéo-33 » 04 Mai 2012 13:48

+1 et à ce prix là il vaut un appareil de mesure de labo de taille normale avec un tuner sérieux
et filtres et atténuateurs adéquats
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22922
Inscription: 13 Avr 2006 15:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 10 Mai 2012 23:20

Ford Prefect a écrit:Lien vers un modèle compatible:
http://www.aliexpress.com/product-gs/52 ... alers.html

Bonsoir
Clé reçue hier RAS
Je confirme quelle fonctionne en SDR.
En DAB on couvre la bande L et en SDR je reçoit mon DECT.
Au cours de mes investigations j'ai compris pourquoi mes essais de DAB se sont révélé négatifs.
Faute de mieux j'utilisait une antenne FM en vertical et les émetteurs locaux FM créent de grosses
intermodulations en bande 3 soit par harmonique 2 soit par addition genre 104.3+104.7 = 209
avec un mix RTL/Europe 1.

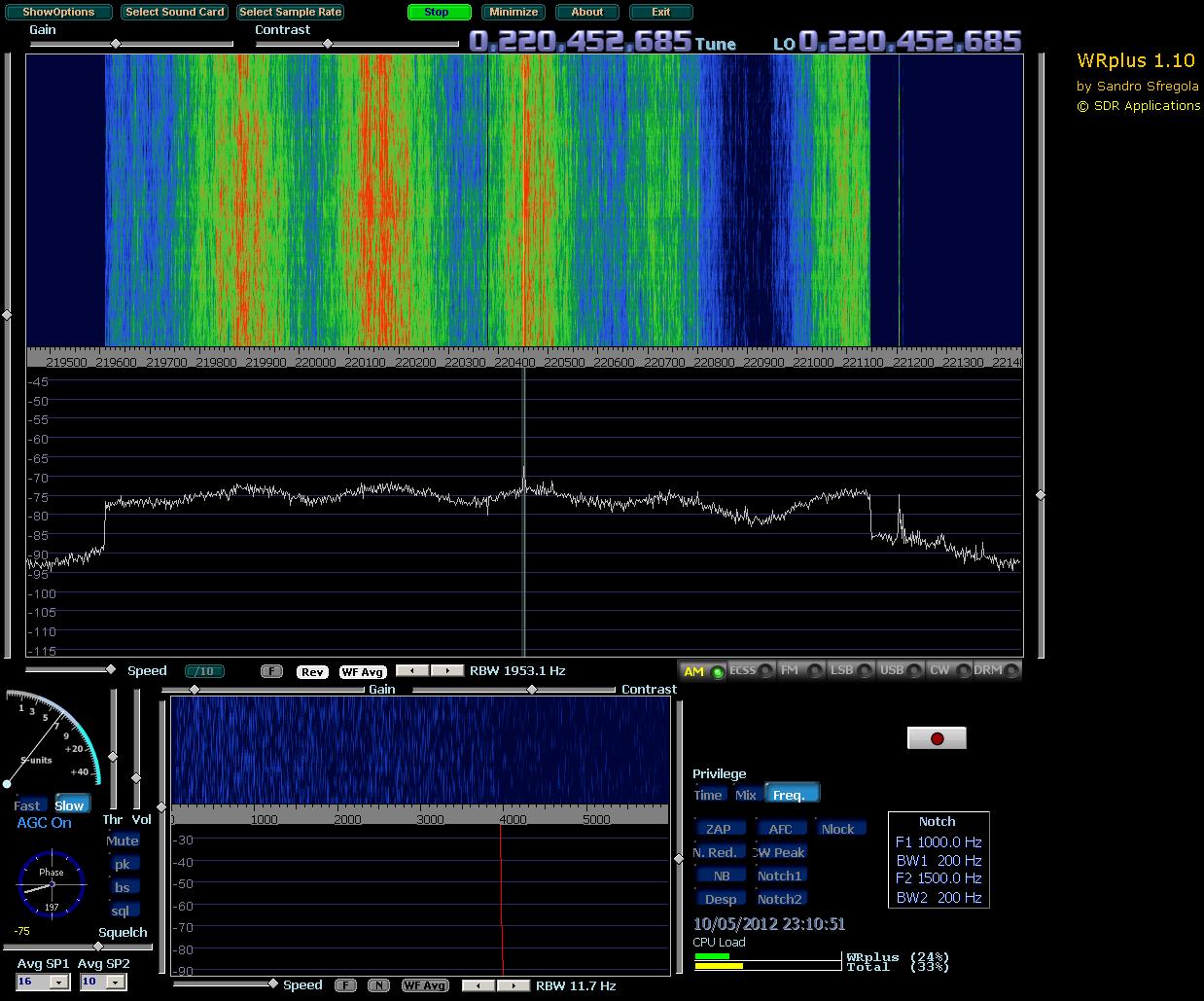

J'ai mis un filtre et je reçoit un multiplex sur 220Mhz ya plus qu'a faire une antenne .
Ca me fait rager car tous mes voisins en ont sur leur toit qui servent plus :-)
Fichiers joints

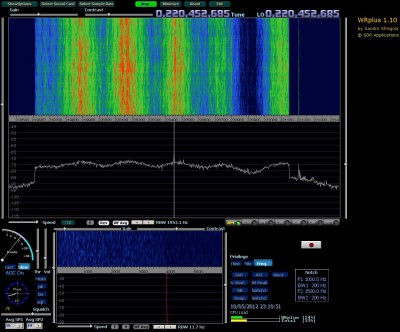

multiplex RNT
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 09 Juin 2012 22:30

WRplus était limité dans le temps et ne marche plus donc je me suis orienté vers
un nouveau logiciel pas mal du tout:
http://sdrsharp.com/downloads/sdr-nightly.zip

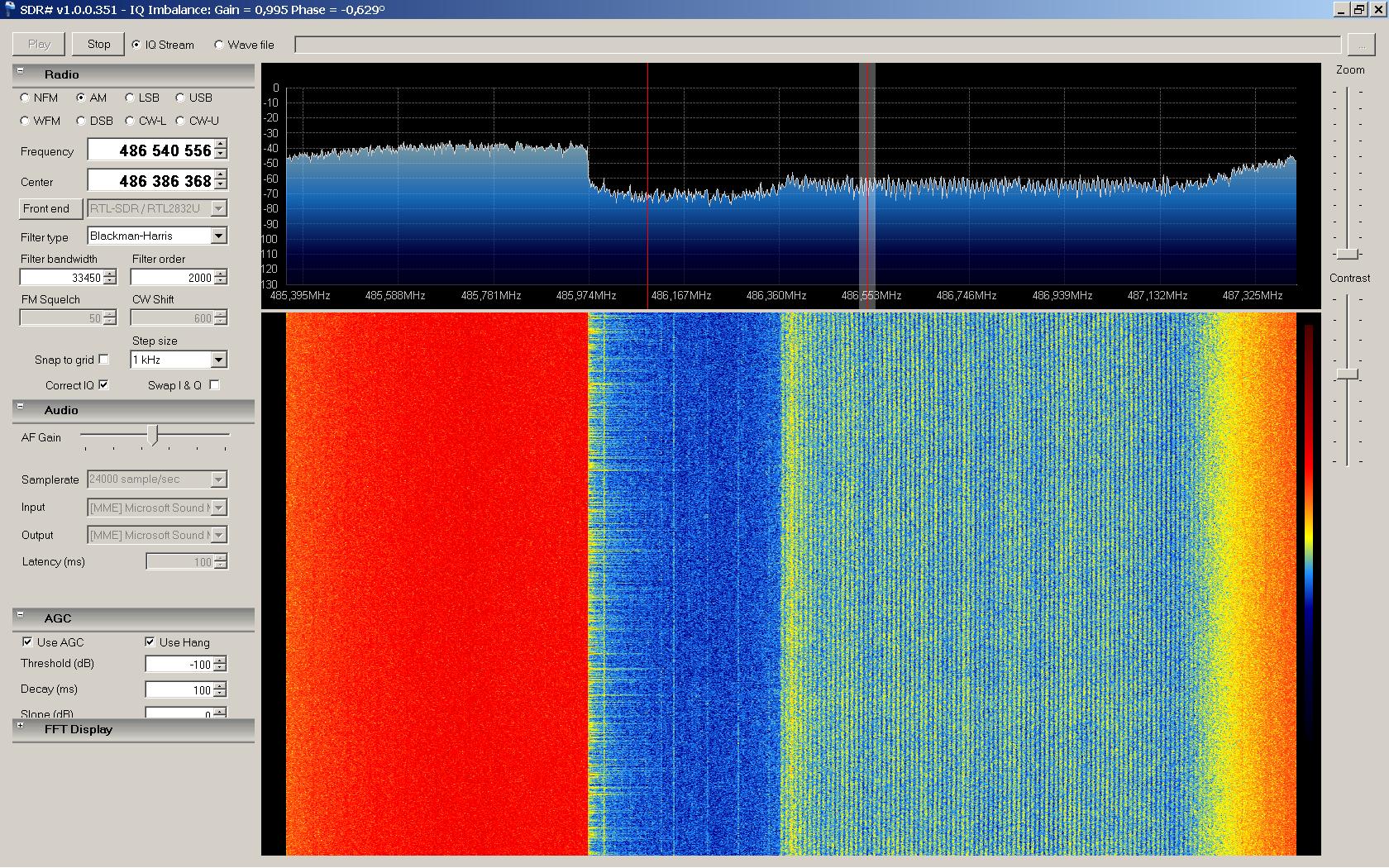

Une petite capture qui montre que l'on peut mettre en évidence des multiplex TNT trop faibles pour être reçus.
Ici la fin du canal 22 de la Tour et le début du canal 23 de Rouen.
Ne pas tenir compte de la remontée a droite qui est un défaut d'annulation de fréquence image.
Fichiers joints
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Anonymous » 09 Juin 2012 23:26

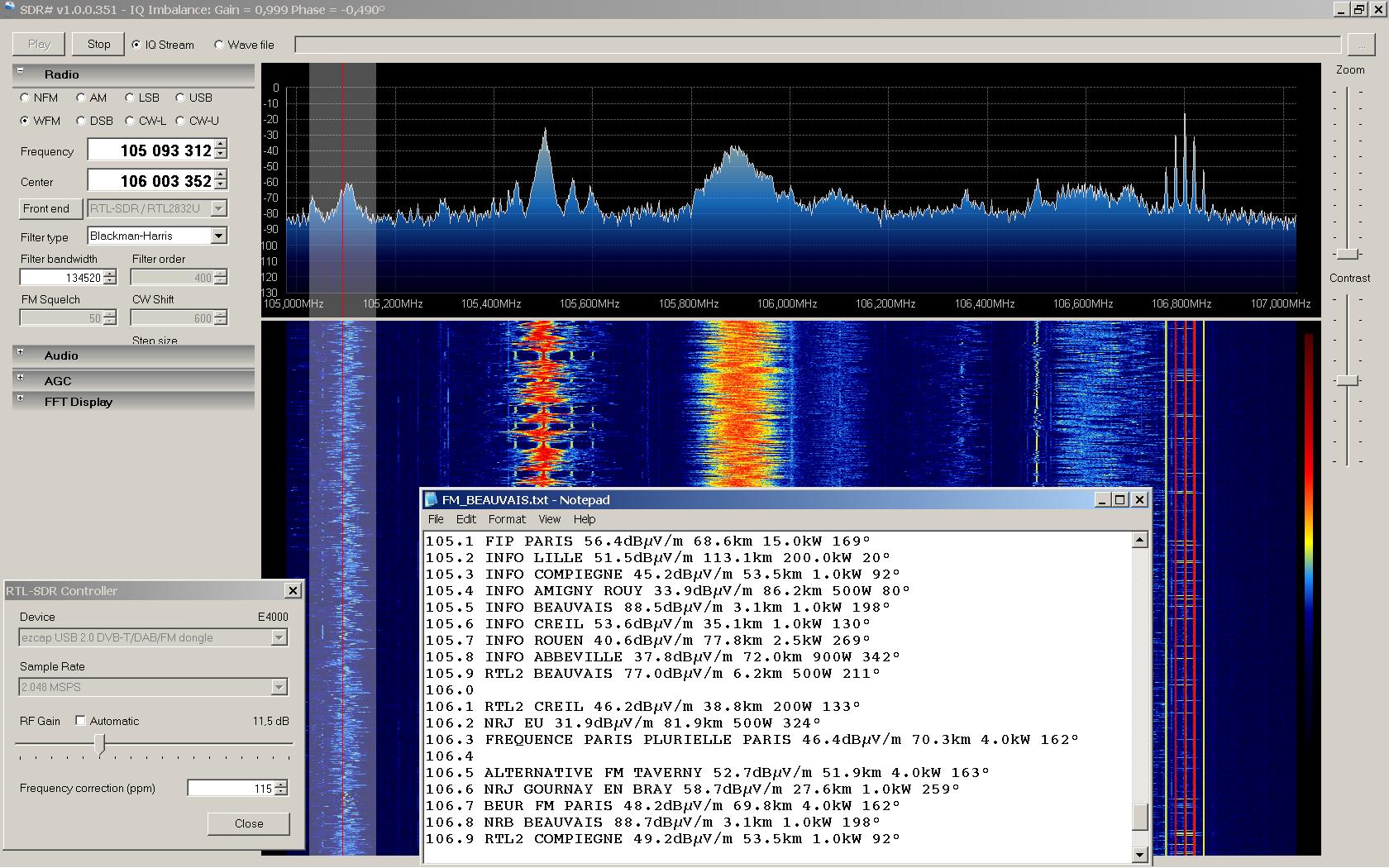

Un autre exemple centré sur 106Mhz sur la bande FM avec un dipôle intérieur.
Merci au CSA pour la fourniture depuis des mois d'un joli 19Khz sur 106.8
Chouette démo en vidéo ici :
http://www.youtube.com/watch?v=UPyQN8ltVqo
Avec certaines stations en HDradio (alternative US au DAB)
http://en.wikipedia.org/wiki/HD_Radio
Fichiers joints
Anonymous


Fonctions cachées des clé TNT ça avance

Messagepar Anonymous » 09 Jan 2013 14:41

Ce site ,suivre les liens,fait un résumé des progrès
http://www.superkuh.com/rtlsdr.html
En particulier les data sheet des ci tuner sont dispo
Anonymous


Re: Constellation QAM y a t il un recepteur TNT ou USB TNT?

Messagepar Franck Morin » 23 Fév 2013 16:58

vidéo-33 a écrit:il existe des logiciels comme Crazyscan et Tutioune (développés par des radioamateurs ATV ) pour le DVB-S
basés sur des drivers BDA et qui ne demandent qu'à être adaptés pour un tuner DVB-T
http://forum.satelliweb.com/viewtopic.php?p=73041&sid=5190588fe8f18f7ef8eb027816457c74#p73041


j'ai vu qu'il existe désormais un crazyscan2 valable pour les tuners DVB-T/T2 et tuners Cable. (Full supported terrestial/cable devices (RFScan2,SignalInfo2,IQScan2 feature))
quelqu'un a-t-il des infos ? l'a essayé ?
selon le site, ce ne serait que pour les tuners à base de CXD2820R.

le site est là
http://sourceforge.net/projects/crazyscan/files/?source=dlp
http://sourceforge.net/p/crazyscan/wiki/Info/
http://sourceforge.net/p/crazyscan/blog/?source=navbar

CrazyScan2 1.0.0.58
MultiPLP support in Carrier Search dialog added. StreamReaderEx-BDA 1.1.0.1060 and newer required.

CrazyScan2 1.0.0.63
MultiPLP support changed (testing required).
CellID (DVB-T/T2) and NetID (DVB-T2) added to the list of detected carrier parameters.
Scan standard selection.
Carrier search standard selection.
Constelltion-monitoring support updated with new functions IQScan2(), IQScan2Range().
StreamReaderEx-BDA 1.1.0.1088 and newer required.

CrazyScan2 1.0.0.66
Streaming mode (TCP/UDP) selection added. UDP works not very reliable (dependent on CPU throughput and its usage), so it is recommended to use TCP as before.
Cosmetic fixes in carrier search dialog.
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
