Courbure d'un cable 17 VATC

Messagepar cloclo013 » 12 Juin 2019 18:22

Bonjour

je dois poser un câble 17 VATC de 8mn environ sur un angle de 90°, faut-il respecter la courbure du câble afin de ne pas nuire au signal

A combien faut t-il le courber avant l'angle (1, 2 , 5, 10 cm)
cloclo013
Coccinelle
Coccinelle

Messages: 175
Inscription: 29 Mar 2012 08:48

Re: Courbure d'un cable 17 VATC

Messagepar kiki37 » 12 Juin 2019 18:55

Bonjour
en règle générale, la courbure doit être de 5 fois le diamètre du câble, soit ici 4 cm

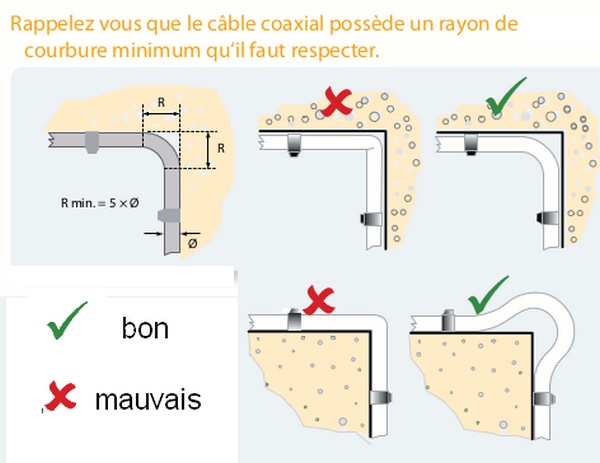

courbure cable coaxial.jpg
courbure cable coaxial.jpg (53.64 Kio) Vu 945 fois
