Ensemble Id, Service Id, Program Type

Ensemble Id, Service Id, Program Type

Messagepar Franck Morin » 16 Mai 2020 12:47

informations vues dans le standard ETSI TR 101 496-2 V1.1.2 et dans le document CENELEC EN 50067.

les identifiants des multiplex (EID) et des service radio (SID) en DAB+, ainsi que les types de programmes (PTY) sont issus du même format que ceux du RDS.
Les EID et SID sont définis en hexadecimal sur 4 caractères (par exemple 0x51CD)
leur définition est issue du document CENELEC EN 50067 qu'on peut trouver ici : http://www.interactive-radio-system.com/docs/EN50067_RDS_Standard.pdf

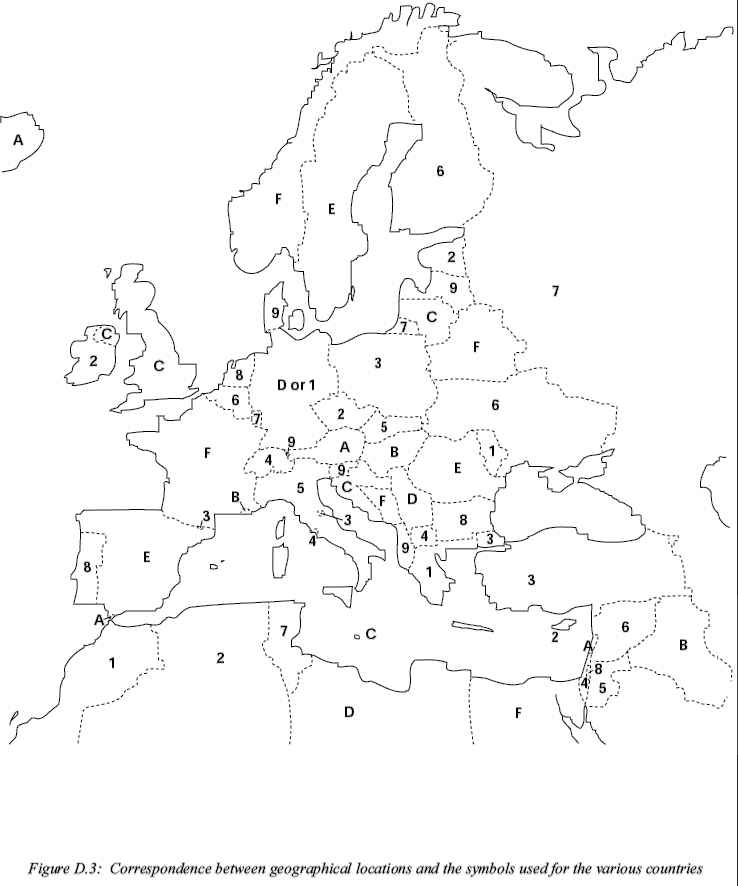

chaque pays européen s'est vu attribuer un code initial pour le premier des caractères hexadécimaux, 1 à F.
F pour la France, C pour le royaume uni, 5 pour l'Italie etc Voir cette carte.

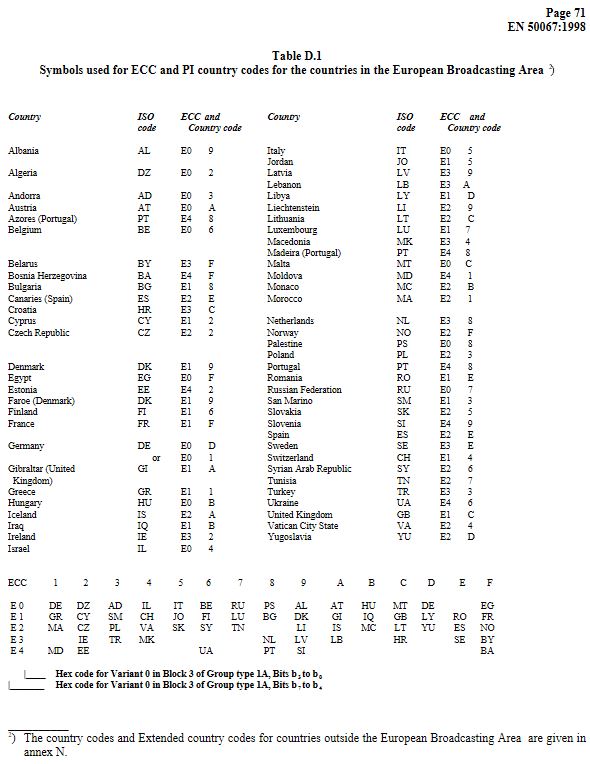

En complément au country code, le RDS et le DAB+ ont un paramètre ECC, extended country code, qui permet de déterminer plus finement dans quel pays on est, de E0 à E4. Voici le tableau des codes internationaux par country code :

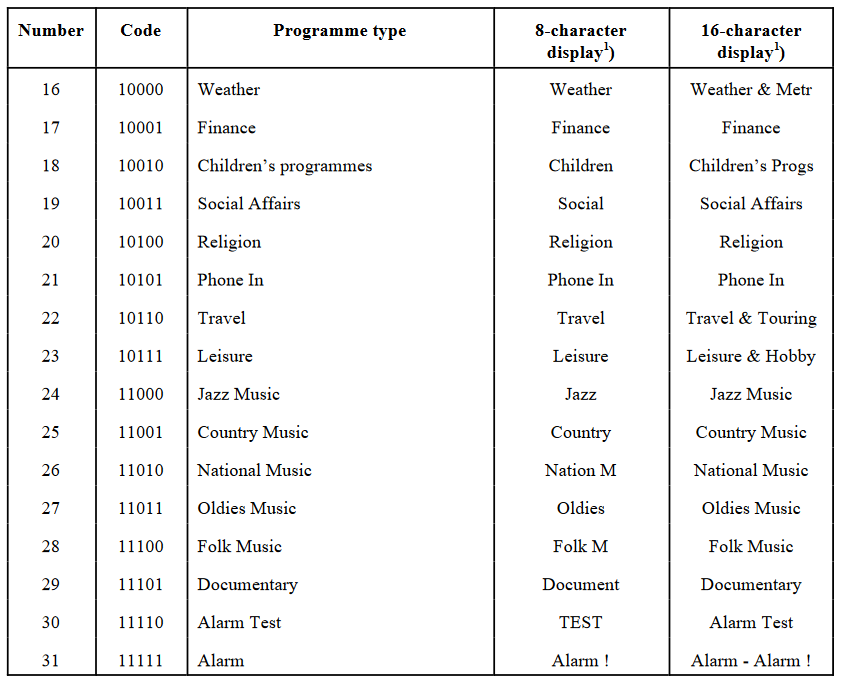

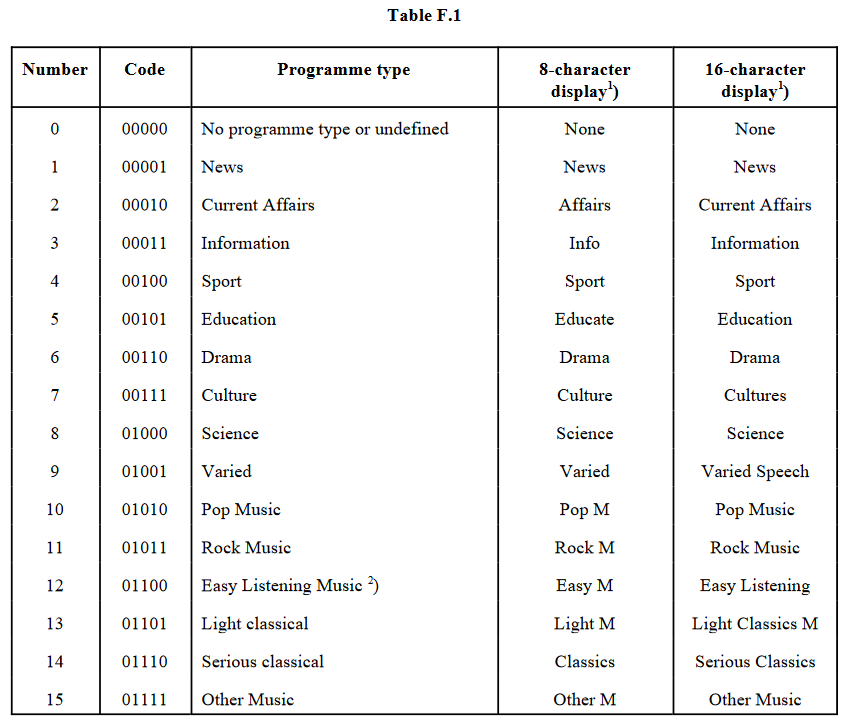

les PTY sont numérotés de 0 à 31, voir l'annexe F du document ci-dessus.
jusqu'à présent les PTY ne sont pas utilisés en France (ou très peu), dommage car la plupart des postes de radio les afficheraient !
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15441
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: Ensemble Id, Service Id, Program Type

Messagepar Franck Morin » 16 Mai 2020 12:58

typiquement, on retrouve ces numéros SID et EID sur Digital bitrate, Wohnort, fmlist.org etc, c'est à dire sur tous les sites qui répertorient les multiplex et les radios présentes dans ces mux.
en allant sur la page de Londres par exemple, on retrouve ce genre de données pour le mux 11a SDL National :



l'ensemble Id de ce multiplex 0xC1CE est indiqué en bas, unique en Angleterre en principe
et à côté de chaque radio, on trouve le Service Id 0xC0D8, 0xC1D8 etc unique aussi pour chaque radio diffusée

pour Wohnort, c'est ici pour ce mux: http://www.wohnort.org/DAB/uknat.html#D2

pour fmlist, c'est ici : https://www.fmlist.org/makedabrec.php?eid=C1CE&itu=G
ou là, mais il faut être connecté au site fmlist.org : https://www.fmlist.org/dabprogram.php?lfd=43314345&itu=G
ou encore ici sous un autre format https://www.fmlist.org/sendertabelle/dab-st_more.php?inputLand=G&inputEn=C1CE

Pour la France, on trouve les multiplex diffusés actuellement avec leur EID dans ce post (41 mux différents au 16 mai 2020)
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15441
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: Ensemble Id, Service Id, Program Type

Messagepar Franck Morin » 16 Mai 2020 23:19

En s'inscrivant au site fmlist.org, on a accès à différentes listes de services DAB+, aux sites d'émission et aux multiplexes en sélectionnant F :

la liste des multiplexes (Ensemble Id)

la liste des radios diffusées en France (Service Id)

une autre liste des multiplexes en France, au format "excel", par site de diffusion

ces 3 fichiers ont été copiés du site le 21 février et le 18 avril 2020.
Sur fmlist.org elles sont généralement à jour car ce sont les utilisateurs du logiciel DAB player qui envoient les données en direct vers ce site.
La date de dernière mise à jour pour chaque mux est disponible sur le site fmlist.org (cf 2eme fichier qui n'est autre qu'une copie du site fmlist.org une fois connecté).
fmlist.org est associé à fmscan.org, sur lequel on peut faire diverses recherches pour afficher les mêmes infos mais de manière plus attractive, par ville par exemple, ou par multiplex, ou visualiser les sites d'émission sur une carte.

On retrouve la liste de tous les multiplex en diffusion en France avec le détail des services à cette adresse (issue de fmlist.org) :
https://ukwtv.de/cms/frankreich-dab.html

et dans ce post, dont voici la copie à ce jour :

4 :arrow: 7A Marseille intermédiaire (F003), 8A Marseille intermédiaire (F002), 8C Marseille local (F005), 8D Marseille local (F006), manque 5A Marseille étendu et 7B Marseille local, abandonné (22/02/20)
4 :arrow: 11A Nice Etendu (F007), 11C Nice intermédiaire 2 (F008), 9D Nice local (F00B), 8D Nice local (F00C), manque 11B Nice Intermédiaire 1 et 10A Nice Local, abandonné (22/02/20)
6 :arrow: 6A Paris Intermédiaire (F00E), 6D Paris Intermédiaire (F00F), 9A Paris local (F010), 9B Paris local (F011), 11A Paris local (F012), 9D Paris Radio France (F200), manque 11B Paris étendu et 11D Paris Local, abandonné (22/02/20)
7 :arrow: 8A Lille Etendu (F014), 7C Lille local (F015), 7D Lille local 2 (F016), 11D Douai local (F017), 5B Calais local (F01A), 8D Dunkerque local (F019), 7A Valenciennes local (F018) (22/02/20)
6 :arrow: 6A Lyon Etendu (F01B), 5B Lyon local (F01D), 11B Lyon local (F01C), 6D Bourg en Bresse (F01E), 5C Bourgoin-Jallieu (F01F), 8A Macon (F021) (22/02/20)
5 :arrow: 6D Strasbourg Etendu (F022), 6C Strasbourg local (F023), 7C Strasbourg local (F024), 11D Mulhouse local (F025), 11C Colmar local (F026), manque 7A Haguenau et 5D Sélestat, abandonné (22/02/20)
4 :arrow: 10A Rouen étendu (F028), 9C Rouen local (F029), 10C Rouen local (F02A), 10D Le Havre local (F02B) (22/02/20)
5 :arrow: 5D Nantes étendu (F02C), 7B Nantes Local (F02D), 12A Nantes Local (F02E), 8D Saint-Nazaire (F02F), 9A La Roche sur Yon (F030) (22/02/20)
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15441
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: Ensemble Id, Service Id, Program Type

Messagepar Franck Morin » 27 Fév 2021 04:02

Franck Morin a écrit:Les EID et SID sont définis en hexadecimal sur 4 caractères (par exemple 0x51CD)

Je reviens sur les Services Id utilisés en France.
Après analyse du fichier des codes RDS du CSA, on voit que :
:arrow: les codes en F2xx sont pour des radios nationales en majorité et les france Bleu
:arrow: les codes en F3xx sont pour des radios temporaire, chaque CTA ayant sa portion de 16, par exemple F36x pour le CTA de Toulouse
:arrow: les codes en F4xx sont attribués par le CTA de Marseille avec quelques France Bleu sur F405
:arrow: les codes en F5xx sont attribués par le CTA de Poitiers
:arrow: les codes en F6xx sont attribués par le CTA de Toulouse
:arrow: les codes en F7xx sont attribués par le CTA de Nancy
:arrow: les codes en F8xx sont attribués par le CTA de Lyon
:arrow: les codes en F9xx sont attribués par le CTA de Lille
:arrow: les codes en FAxx sont attribués par le CTA de Rennes
:arrow: les codes en FBxx sont attribués par le CTA de Caen
:arrow: les codes en FCxx sont attribués par le CTA de Dijon
:arrow: les codes en FDxx sont attribués par le CTA de Bordeaux
:arrow: les codes en FExx sont attribués par le CTA de Paris et servent aussi pour les radios d'outre mer
:arrow: les codes en FFxx sont attribués par le CTA de Clermont-Ferrand

on n'a pas de code SID en F0xx ni en F1xx

Evidemment il y a les exceptions, pas mal de radios diffusées un peu partout en France en DAB+ ont gardé un code régional. ça doit être lié au code du bassin d'origine de la radio FM correspondante.
Par exemple
:arrow: Sud Radio a un code Toulousain (F650), Virage un code Lillois (F9FA), Pitchoun a un code Lyonnais (F8FE), Euradio un code Breton (FAB6).
:arrow: la nouvelle MCD a un code parisien bien qu'aussi diffusée sur Marseille (FEFC)
:arrow: Melody a 2 codes (F9F5 et F7FB selon les régions) comme CAPSAO (F8A4 et F9F1), Antinea (F4D0 et FED0), AYP (F4D1 et FED1), Oxygène, 3 codes (FAFD, FE57 et F8FF), Radio Alfa (F9FB et FEE6), Radio Life (F4ED et FEED), Radio Star (F440 et FC67), Sequence FM (F85A et FEF7), Urban Hit (F4FB et FEEA) ou BONHEUR (FA84 et FEEB)
:arrow: Jazz radio a à la fois un code national et un code régional (F22F et F841) comme Latina (F21C et F4DD)
:arrow: A côté de ça on trouve NEO qui a un code national (F21A) alors que je crois bien qu'elle n'est diffusée que sur Paris (?).
:arrow: Radio courtoisie a aussi un code national (F228) lié probablement au réseau FM.

je rappelle la liste des SID des radios DAB+ diffusées en France (Service Id) au 18 avril 2020.
On trouve cette même liste actualisée sur fmlist.org mais il faut s'inscrire d'abord et paramétrer le pays F par défaut.
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15441
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: Ensemble Id, Service Id, Program Type

Messagepar la colle » 23 Mar 2021 05:16

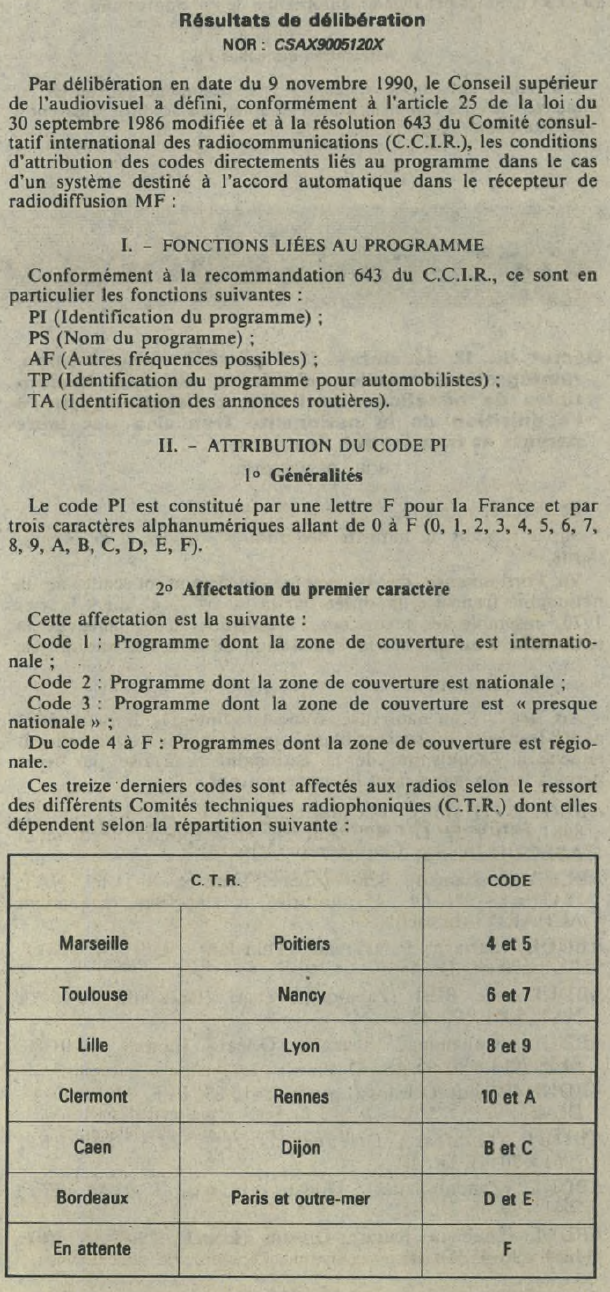

Les codes PI sont simplement issus de Décision la no 90-829 du 7 décembre 1990 du Conseil supérieur de l'audiovisuel parue au journal officiel.

codes PI.png
codes PI.png (217.4 Kio) Vu 1746 fois
la colle
Grenouille
Grenouille

Messages: 215
Inscription: 02 Déc 2010 12:51

Re: Ensemble Id, Service Id, Program Type

Messagepar Franck Morin » 23 Mar 2021 08:35

Merci.
Ils avaient du mal à compter en hexadécimal à l’époque :mrgreen:

Cela n’a pas été suivi à la lettre et heureusement.
La destination des codes 3 et F ont changé.
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15441
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: Ensemble Id, Service Id, Program Type

Messagepar etdu24 » 23 Mar 2021 11:41

Il me semblait que les Codes F1xx étaient réservés aux radio internationales, or je constate que ni RFI, ni MCD, ni MEDI 1 (et j'en oublie surement) ne l'utilisent.

Autre petite subtilité, en FM, Virage Radio a un code suisse (43D3), lié a son historique de reprise de la radio suisse Couleur 3.

Pour les France Bleu il n'y a que 5 codes (F205, F207, F209, F20A, F405) pour l'ensemble des 44 locales, donc en voyageant un peu ça reboucle (j'ai déjà constaté pendant quelques secondes l'affichage du nom d'une autre locale en zappant sur l'autoradio).

Franck Morin a écrit: :arrow: A côté de ça on trouve NEO qui a un code national (F21A) alors que je crois bien qu'elle n'est diffusée que sur Paris (?).
NEO est aussi diffusée a Toulouse (94.8 )

N'y a t'il pas un risque que certains CTA aient attribué tous les code dont ils ont la charge, au vu du nombre de radios ayant un code lié au CTA de Paris, ou ayant un code national.
etdu24
Grenouille
Grenouille

Messages: 321
Inscription: 10 Juin 2010 15:43

Re: Ensemble Id, Service Id, Program Type

Messagepar Test » 23 Mar 2021 11:51

etdu24 a écrit:
Franck Morin a écrit: :arrow: A côté de ça on trouve NEO qui a un code national (F21A) alors que je crois bien qu'elle n'est diffusée que sur Paris (?).
NEO est aussi diffusée a Toulouse (94.8 )

Cette radio est diffusée à Bourges également ( 100.0 )
Un multiplex, des multiplex : le mot multiplex est invariable au pluriel
Avatar de l’utilisateur
Test
Hippo
Hippo

Messages: 3497
Inscription: 02 Aoû 2006 21:50

Re: Ensemble Id, Service Id, Program Type

Messagepar Franck Morin » 23 Mar 2021 19:18

Merci pour les informations sur NEO.

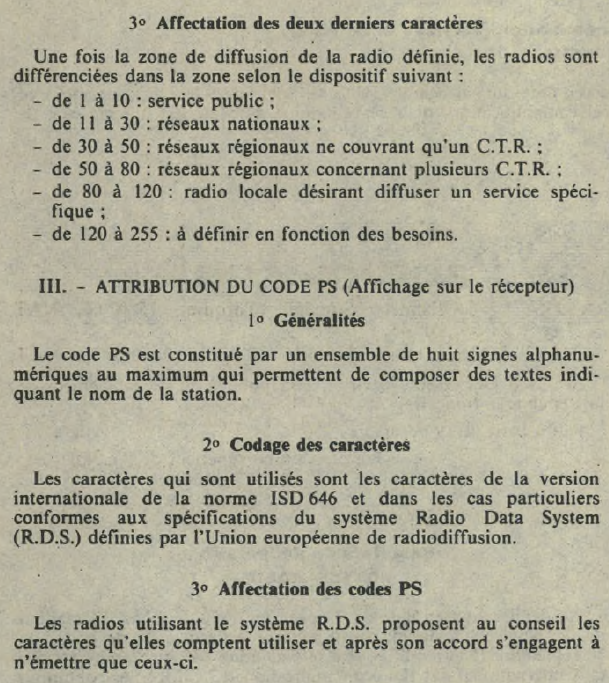

suite au message de la colle, je mets ici un extrait plus large de la Décision n° 90-829 du 7 décembre 1990.

on y trouve le complément suivant pour les 2 derniers caractères yy des SID Fnyy

Affectation des deux derniers caractères
Une fois la zone de diffusion de la radio définie, les radios sont différenciées dans la zone selon le dispositif suivant:
- de 1 à 10: service public; :arrow: donc de Fn01 à Fn0A
- de 11 à 30: réseaux nationaux; :arrow: donc de Fn0B à Fn1E
- de 30 à 50: réseaux régionaux ne couvrant qu'un C.T.R.; :arrow: donc de Fn1E à Fn32
- de 50 à 80: réseaux régionaux concernant plusieurs C.T.R.; :arrow: donc de Fn32 à Fn50
- de 80 à 120: radio locale désirant diffuser un service spécifique; :arrow: donc de Fn50 à Fn78
- de 120 à 255: à définir en fonction des besoins. :arrow: donc de Fn78 à FnFF

(encore une fois on regrettera que les bornes des intervalles soient gérées n'importe comment, décidément ce ne sont pas des matheux qui ont écrit cette décision !)


Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15441
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: Ensemble Id, Service Id, Program Type

Messagepar julien74 » 25 Mar 2021 21:44

etdu24 a écrit:Autre petite subtilité, en FM, Virage Radio a un code suisse (43D3), lié a son historique de reprise de la radio suisse Couleur 3.

Ce qui fait qu'encore aujourd'hui quand on écoute Virage Radio en FM, quand on quitte la zone de réception de Virage Radio mais que l'on entre dans la zone de réception de Couleur 3 en FM l'autoradio va commuter de Virage Radio à Couleur 3.

Les codeurs RDS des émetteurs FM de Virage Radio ont été modifiés ces dernières années, dans la liste AF de ces émetteurs FM de Virage Radio les fréquences FM suisses de Couleur 3 ont été supprimées, mais comme le code PI est le même la plupart des autoradios commutent encore entre Virage Radio et Couleur 3.

Une question que je me pose, en DAB+ est-ce qu'un autoradio va commuter aussi de Virage Radio à Couleur 3 si le code PI est toujours le même en DAB+ entre Couleur 3 et Virage Radio?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 62397
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)
