Fréquences AF de la fonction RDS

[julien74]

Bonsoir,

J'ai une demande à formuler, parmi vous y-a-t-il des internautes ayant la possibilité de visualiser sur leur récepteur RDS la liste des fréquences AF des stations FM reçues dans leur zone?

Si oui auriez-vous la possibilité de me transmettre ces fréquences AF?

Moi-même possédant un récepteur le permettant je note les fréquences AF dans ma région et les régions où je suis passé en vacances mais il y a pas mal de régions en France où je ne suis pas encore allé.

Je vous remercie par avance.

[alain-radio]

Bonjour Julien74

D'abord intrigué par le sigle AF que j'ai dû décortiquer (oui, Audio Frequency ou Alternative Frequency ?) je suis tombé sur un article de Thierry Vignaud qui donne des explications sur la fonction RDS. Mais il ne cite nulle part une liste de fréquences alternatives.

Alors quelle radio FM as-tu qui donne cette liste et en quoi consiste-t-elle ? La liste des stations sur laquelle la fréquence est susceptible de basculer ?
Pour ma part, jamais vu !

Merci du complément d'explication (à fournir )...aux pauvres innocents

[marceljack]

Alors quelle radio FM as-tu qui donne cette liste et en quoi consiste-t-elle ? La liste des stations sur laquelle la fréquence est susceptible de basculer ?
Pour ma part, jamais vu !

S'il n'y avait pas de liste AF transmise par l'émetteur d'un réseau national ou régional et mémorisée par le récepteur, un autoradio RDS serait obligé de passer en recherche chaque fois qu'il perd le signal ou qu'il devient trop faible pour assurer une écoute relativement confortable.
Or il n'en est rien, sauf si on est sorti de la région correspondant à la liste AF mémorisée par l'autoradio alors qu'il était éteint, dans ce cas l'autoradio doit faire une recherche qui peut être assez longue pour retrouver la station voulue.
Cette liste qui correspond à une zone géographique n'est pas publiée à ma connaissance mais je pense que Radio-France par exemple doit pouvoir la fournir à la demande car je ne pense pas que ce soit "secret défense".
Avant le RDS (à la fin des années 70 je crois) Philips avait sorti un autoradio où on pouvait mémoriser toutes les fréquences d'une station FM pour un parcours déterminé et l'appareil (qui avait 2 tuners) cherchait en permanence celle qui était la mieux reçue de manière à changer de façon pratiquement imperceptible pour l'utilisateur.
C'était un peu fastidieux à programmer mais beaucoup de gens font souvent le même parcours ce qui fait que c'était tout de même utile.

[Franck Morin]

une petite video vaut mieux que des explications. les fréquences alternatives de FUN en aout 2015 sur mon grundig satellite 700 :
http://morin80s.free.fr/tmp_forum/RNT_Paris/WP_20150804_007.mp4
le fichier fait 10 mégas.

avec le logiciel rdsspy, Anonymous nous avait extrait les datas RDS des radios qu'il recevait dans l'oise, en voici un extrait pour France Musique :
plus d'info ici dans son post du 20 juillet 2015.
http://www.tvnt.net/forum/listes-de-frequences-af-sur-le-rds-des-radios-a-paris-t35527.html

===============================================================================
RDS Spy Report * Freeware Windows RDS Decoder * http://www.rdsspy.com
===============================================================================
Frequency : 105,1 MHz
Created : 2015/07/20 09:29:08
Receiving since : 2015/07/20 09:28:11
Best BER : 0 %
===============================================================================

--- / Program \-----------------------------------------------------------------

PI = F203 (Outstanding)
PS = MUSIQUE
TP = 1 TA = 0
M/S = 1
ECC =
LIC =
DI = 1
PIN =
PTY = None / None (0)
PTYN =

Local Time = 2015/07/20 (Mon) - 09:29
UTC Time = 2015/07/20 (Mon) - 07:29
Time Error = +0:00:03

PS History:


PTY History:
09:28:12: None / None (0)

--- / Radiotext \---------------------------------------------------------------

RT A/0 = L'INVITE DU JOUR - GENEVIEVE LAURENCEAU, VIOLONISTE
RT B/1 = ________________________________________________________________
RT Flag = 0

RT Plus:
Tag 1 = Tag 1 =
Tag 2 = Tag 2 =
Raw Data = 0,0,0,0,0,0,0,0

RT History:


--- / Alternative Frequencies \-------------------------------------------------

AF Method A:


AF Method B:
List 1 = [#25, 99,4 MHz] 98,5 MHz, 99,4 MHz; 89,2 MHz, 99,4 MHz; 95,6 MHz, 99,4 MHz; 93,8 MHz, 99,4 MHz; 98,3 MHz, 99,4 MHz; 91,9 MHz, 99,4 MHz; 92,7 MHz, 99,4 MHz; 91,0 MHz, 99,4 MHz; 93,1 MHz, 99,4 MHz; 92,8 MHz, 99,4 MHz; 92,0 MHz, 99,4 MHz; 89,7 MHz, 99,4 M...

--- / EON \---------------------------------------------------------------------

EON 1: PI = F206
PS =
TP = 1 TA = 0
PTY = None / None (0)

EON 2: PI = F201
PS =
TP = 1 TA = 0
PTY = None / None (0)

EON 3: PI = F208
PS = LE MOUV'
TP = 1 TA = 0
PTY = None / None (0)

EON 4: PI = F222
PS = r
TP = 1 TA = 0
PTY = None / None (0)

--- / Group Statistics \--------------------------------------------------------

Group Proportion:
0A = 56,3 % (1 of 1,8)
0B = 0,0 %
1A = 0,0 %
1B = 0,0 %
2A = 28,5 % (1 of 3,5)
2B = 0,0 %
3A = 0,0 %
3B = 0,0 %
4A = 0,2 % (1 of 453)
4B = 0,0 %
5A = 0,0 %
5B = 0,0 %
6A = 0,0 %
6B = 0,0 %
7A = 0,0 %
7B = 0,0 %
8A = 0,0 %
8B = 0,0 %
9A = 0,0 %
9B = 0,0 %
10A = 0,0 %
10B = 0,0 %
11A = 0,0 %
11B = 0,0 %
12A = 0,0 %
12B = 0,0 %
13A = 0,0 %
13B = 0,0 %
14A = 15,0 % (1 of 6,7)
14B = 0,0 %
15A = 0,0 %
15B = 0,0 %

Group Sequence:
2A 0A 0A 2A 0A 14A 0A 2A 0A 0A 2A 0A 14A 0A 2A 0A 0A 2A 0A 14A 0A 2A 0A

--- / ODA AID \-----------------------------------------------------------------

ODA 1: AID =
Proportion =
App. Group =

ODA 2: AID =
Proportion =
App. Group =

ODA 3: AID =
Proportion =
App. Group =

--- [ END ]---------------------------------------------------------------------

Je n'ai jamais réussi à mettre en oeuvre RDS spy aveec mes clés RTL SDR.

[Anonymous]

Je n'ai jamais réussi à mettre en oeuvre RDS spy avec mes clés RTL SDR.

C'est assez délicat .
Il faut un logiciel SDR qui accepte de sortir l'audio avec un échantillonnage a 192 KHz (HDSDR)
Et rediriger ça via une carte audio virtuelle vers RDSspy

[Ecouteur parisien]

Le logiciel MULTIPSK (http://f6cte.free.fr/) décode la FM avec le RDS, y comprit l'AF, à partir d'une clé RTL.

Daniel

[Franck Morin]

Bon, j'ai fini par pouvoir utiliser RDS Spy avec mon PC portable et carte son intégrée (sans carte son, en fait, gérant le 48kHz seulement).
j'ai utilisé ma clé USB Realtek RTL 2838 et SDR 802T2, zadig pour configurer son driver, HDSDR pour tuner la FM, RDS Spy pour décoder le RDS et, entre les deux pour renvoyer le son de l'un vers l'autre au format 192kHz, le driver VB Audio, cable audio virtuel.
tout gratuit, sauf la clé qui m'a coûte 11 euros il y a 2 ans..

et ça marche très bien, voici ce que j'ai obtenu pour France Info Tour Eiffel, soit 15 fréquences AF :

[DecoderData]
COMMAND=
RT.B=FRANCE INFO - LE 17 | 20 : NICOLAS TEILLARD - LE JOURNAL
RT.A=________________________________________________________________
RT.Type=1
PTYN=
LocalTime=
UTCTime=
TimeError=
TA=0
MS=0
DI=0
PIN=
ECC=
LIC=
RTP.Tag1=
RTP.Tag2=
RTP.Tag1Type=Tag 1
RTP.Tag2Type=Tag 2
RTP.RawData=0,0,0,0,0,0,0,0
BERC=44 %
TP=1
PTY.Name=None / None
PTY.Code=0
PTY.History.1=18:01:26: None / None (0)
GroupStatistics.0A.Proportion=56.3 % (1 of 1.
GroupStatistics.0B.Proportion=0.0 %
GroupStatistics.1A.Proportion=0.0 %
GroupStatistics.1B.Proportion=0.0 %
GroupStatistics.2A.Proportion=29.1 % (1 of 3.4)
GroupStatistics.2B.Proportion=0.0 %
GroupStatistics.3A.Proportion=0.0 %
GroupStatistics.3B.Proportion=0.0 %
GroupStatistics.4A.Proportion=0.0 %
GroupStatistics.4B.Proportion=0.0 %
GroupStatistics.5A.Proportion=0.0 %
GroupStatistics.5B.Proportion=0.0 %
GroupStatistics.6A.Proportion=0.0 %
GroupStatistics.6B.Proportion=0.0 %
GroupStatistics.7A.Proportion=0.0 %
GroupStatistics.7B.Proportion=0.0 %
GroupStatistics.8A.Proportion=0.0 %
GroupStatistics.8B.Proportion=0.0 %
GroupStatistics.9A.Proportion=0.0 %
GroupStatistics.9B.Proportion=0.0 %
GroupStatistics.10A.Proportion=0.0 %
GroupStatistics.10B.Proportion=0.0 %
GroupStatistics.11A.Proportion=0.0 %
GroupStatistics.11B.Proportion=0.0 %
GroupStatistics.12A.Proportion=0.0 %
GroupStatistics.12B.Proportion=0.0 %
GroupStatistics.13A.Proportion=0.0 %
GroupStatistics.13B.Proportion=0.0 %
GroupStatistics.14A.Proportion=14.6 % (1 of 6.9)
GroupStatistics.14B.Proportion=0.0 %
GroupStatistics.15A.Proportion=0.0 %
GroupStatistics.15B.Proportion=0.0 %
BER=0 %
PI=F206
PS= INFO
GroupSequence= 2A 0A 14A 0A 2A 0A 0A 2A 0A 14A 0A 2A 0A 0A 2A 0A 14A 0A 2A 0A 0A 2A 0A
EON.1.PI=F202
EON.1.PS=
EON.1.PTY.Name=None / None
EON.1.PTY.Code=0
EON.1.TP=1
EON.1.TA=0
EON.2.PI=F201
EON.2.PS= INTE
EON.2.PTY.Name=None / None
EON.2.PTY.Code=0
EON.2.TP=1
EON.2.TA=0
EON.3.PI=F203
EON.3.PS=MUSIQUE
EON.3.PTY.Name=None / None
EON.3.PTY.Code=0
EON.3.TP=1
EON.3.TA=0
AF.MethodA=#15, 105.5 MHz, 105.9 MHz, 106.2 MHz, 104.5 MHz, 105.2 MHz, 105.3 MHz, 105.6 MHz, 105.7 MHz, 105.8 MHz, 106.7 MHz, 106.8 MHz, 89.3 MHz, 90.1 MHz, 106.3 MHz, 106.5 MHz
EON.4.PS= UV'

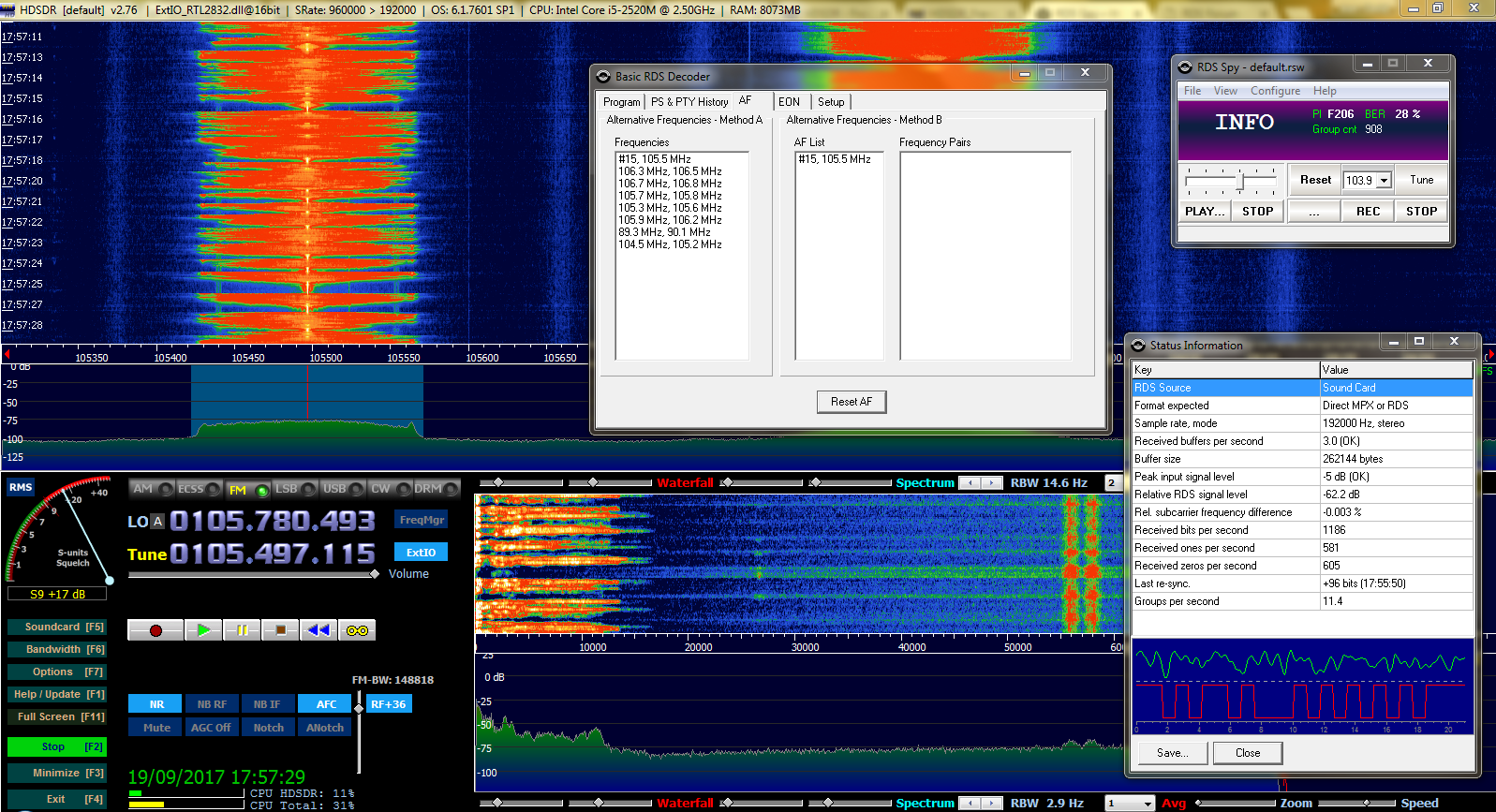

HDSDR RDSSPY et VBAudio

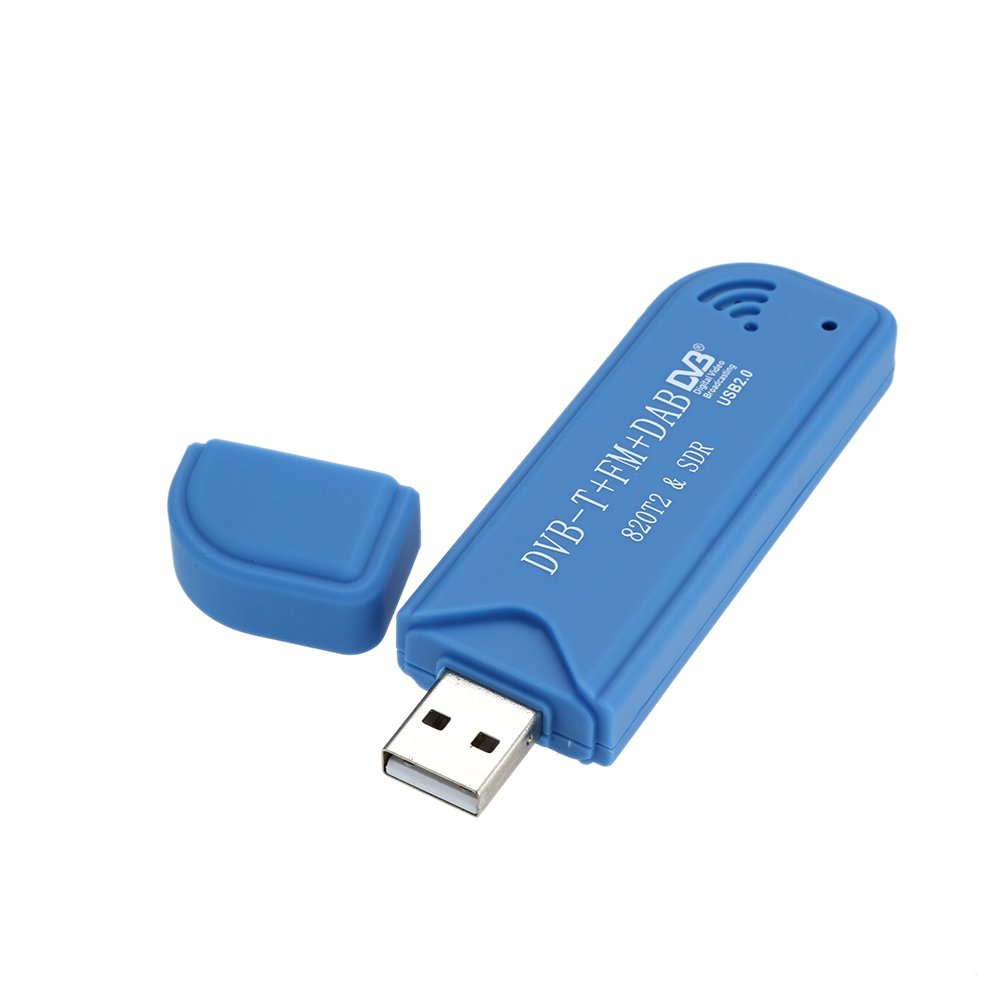

clé utilisée :

[Mixture]

Les fréquences alternatives de France Info à la Tour Eiffel concernent parfois des réémetteurs lointains de faible puissance : il y a d'autres émetteurs avant d'accrocher le 90.1 de Bar-sur-Aube (189 km entre Paris et Bar).

Les 104.5 de Bar-le-Duc, 105.9 de Nancy, 106.3 de Verdun, 106.5 d'Epinal et 106.8 de Metz sont lointains aussi. D'autre part, le 106.2 doit faire référence aux anciennes fréquences de Coulommiers, Melun et Montereau-Fault-Yonne, qui sont passées sur 105,7 en septembre 2007. Il ne reste plus que Maubeuge aujourd'hui sur cette fréquence.

Manifestement, les nouvelles fréquences ont été ajoutées (le 89.3 de Maintenon) mais les anciennes n'ont pas été enlevées (les 106.2 donc).

[Anonymous]

Bon, j'ai fini par pouvoir utiliser RDS Spy avec mon PC portable et carte son intégrée (sans carte son, en fait, gérant le 48kHz seulement).
j'ai utilisé ma clé USB Realtek RTL 2838 et SDR 802T2, zadig pour configurer son driver, HDSDR pour tuner la FM, RDS Spy pour décoder le RDS et, entre les deux pour renvoyer le son de l'un vers l'autre au format 192kHz, le driver VB Audio, cable audio virtuel.
tout gratuit, sauf la clé qui m'a coûte 11 euros il y a 2 ans..

Super si je me souviens bien j'avais fait pareil.
Dans le spectre audio de HDSDR on voit les signaux RDS et d'autres comme le 19 KHz
et la stéréo a 38 KHz.
On doit aussi pouvoir enregistrer tout et relire a tête reposée avec RDSspy en cas de DX.

[julien74]

Bonsoir,

En effet le AF est une des fonctions du RDS.
Le technicien qui installe un émetteur FM et qui règle le codeur RDS indique dans le codeur RDS des fréquences FM alternatives, par exemple pour un émetteur à Paris il va entrer dans le codeur RDS les fréquences FM de Mantes, Melun, Orléans, Chartres, etc... donc les fréquences FM proches de Paris.

Par exemple pour France Inter à Paris on ne va pas retrouver dans la liste des fréquences AF la fréquence de Bastia ou Bayonne.
En province il est possible sur un émetteur de FG ou de Oui FM ou de Jazz Radio de retrouver dans la liste AF des fréquences FM de toute la France car ces radios n'ont pas 300 fréquences FM en France contrairement à NRJ ou FUN ou Inter ou Skyrock.

Quand on sélectionnes une station sur son autoradio RDS il va garder en mémoire les fréquences AF que le technicien a entré dans le codeur RDS de l'émetteur et dès qu'il ne captera plus la fréquence il commutera sur une des fréquences de la liste AF mais à 1 seule condition: c'est que le code PI du RDS de la station soit identique.

Le code PI est un code hexadécimal unique au monde pour la fonction RDS que le CSA attribue à chaque station.
L'autoradio RDS commutera d'une fréquence à l'autre uniquement si le code PI est le même.

Les premiers autoradios utilisaient uniquement les fréquences AF et si aucune autre fréquence n'était reçue l'autoradio lançait une recherche pendant plusieurs dizaines de secondes ce qui coupait le son pendant ce temps-là, cette recherche avait pour but de scanner toute la bande FM dans le but de trouver une fréquence FM ayant le même code PI.

J'ai l'impression que les autoradios modernes utilisent toujours les fréquences AF mais recherche aussi le code PI sur toute la bande FM sans pour autant que le son soit coupé.

Ce qui est intéressant en visualisant ces listes AF c'est de voir les fréquences alternatives proposées.
Par exemple à Béziers le codeur RDS de Nostalgie 97.5 n'a pas été réglé et dans la liste AF on retrouve l'ancienne fréquence de Nostalgie à Montpellier ainsi que la fréquence de Nostalgie à Le Vigan alors que la radio n'émet plus à Le Vigan depuis très longtemps et bien sûr dans la liste il n'y a pas les nouvelles fréquences de Nostalgie à Lodève par exemple.

Pour France Info dans ma région en Savoie au début des années 2000 il y avait dans la liste AF des émetteurs de Chambéry, Annecy des fréquences que France Info avait obtenu mais dont elle ne se servait pas (les fréquences dans les stations de ski savoyardes).
Paradoxe récemment ces fréquences ont été activées mais elles n'apparaissent plus dans la liste AF des émetteurs de Chambéry, Annecy.

La liste AF pour Inter / Culture / Musique est toujours très fournie avec énormément de fréquences FM.
Grâce à la liste AF je peux savoir pour un réémetteur FM d'Inter / Culture / Musique de quel émetteur FM pilote il est alimenté.
Pour les émetteurs pilotes je trouve dans la liste AF d'Inter / Culture / Musique des fréquences d'émetteurs lointains alors qu'il manque les fréquences de réémetteurs se trouvant dans le même département que l'émetteur pilote.

Pour ma part je peux visualiser les fréquences AF directement sur mon baladeur radio RDS Sony, j'ai une touche ALTERNATIVE FREQUENCIES qui quand j'appuie dessus m'affiche les fréquences AF qui ont été rentré dans le codeur RDS de l'émetteur.
Si une de ces fréquences est reçue mon baladeur radio s'arrêtera dessus.

Franck, aurais-tu la possibilité de m'indiquer les fréquences AF des autres radios de Paris? Et éventuellement des émetteurs en banlieue parisienne si tu arrives à les capter?
Anonymous m'avait déjà fourni gracieusement une partie mais il manquait certaines stations (dont RTL et Europe 1 qui à Beauvais utilisent la même fréquence que sur la Tour Eiffel...).
Tu as tout le temps, rien ne presse.
