Installation dans combles maison neuve

[Ririfi88]

Bonjour à tous,

Je débarque sur le forum, j’ai parcouru pas mal de topics pour essayer de trouver une réponse à mes questions, mais j’ai l’impression de me noyer au milieu de toutes les infos...

Voici mon cas : je suis en train d’achever la construction d’une maison individuelle neuve, et je souhaite installer tout l’équipement nécessaire pour la TNT.

Idéalement, je souhaiterais installer l’antenne dans les combles. C’est un toit avec charpente traditionnelle en bois, tuiles noires en béton. Rien d’autre. La vue est dégagée entre le toit et l’émetteur.

Il faudrait alimenter les 5 prises TV de la maison.

Voici les caractéristiques de réception à cet endroit :

TNT TERRESTRE FRANCE
sig:4/5 | STRASBOURG-NORDHEIM
Très bonne réception à cet endroit.
R1 48H 213° 15.7km 69.4dBuV (96.4dBuV/m) | TDF | (France2, France3, France5, LCP, chaîne locale, France O)
R2 40H 213° 15.7km 65.9dBuV (92.1dBuV/m) | TDF | (i>Télé, BfmTv, D8, Gulli, D17, France4 )
R3 43H 213° 15.7km 65.7dBuV (92.2dBuV/m) | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R4 22H 213° 15.7km 62.5dBuV (86.3dBuV/m) | TDF | (M6, W9, NT1, Paris Première, Arte HD)
R5 56H 213° 15.7km 65.1dBuV (92.9dBuV/m) | (TF1 HD, France2 HD, M6 HD)
R6 25H 213° 15.7km 67.2dBuV (91.5dBuV/m) | OneCast chez TDF | (TF1, LCI, Eurosport, TF6, Nrj12, Tmc, Arte)
R7 51H 213° 15.7km 65.2dBuV (92.4dBuV/m) | (HD1, Chérie 26, L'équipe 21)
R8 47H 213° 15.7km 65.4dBuV (92.3dBuV/m) | (6ter, RMC Découverte, Numero 23)

A priori je dois privilégier une antenne panneau : laquelle me conseillez-vous ?

Pour le reste (pré ampli, ampli, répartiteur…) que me conseillez-vous ?

Merci d’avance pour votre aide!

Eric.

[julien74]

Bonsoir et bienvenue à toi sur le forum Eric,

Tu es sur quelle commune?
Les 5 prises de la maison sont déjà câblées? Les câbles arrivent tous au garage? Au grenier?

[bernard7715]

Idéalement, je souhaiterais installer l’antenne dans les combles. C’est un toit avec charpente traditionnelle en bois, tuiles noires en béton. Rien d’autre. La vue est dégagée entre le toit et l’émetteur.

Tu as du te rendre compte que sur le forum on déconseille d'installé une antenne dans les combles.
Pour répondre a tes questions

A priori je dois privilégier une antenne panneau : laquelle me conseillez-vous ?

Celle ci par exemple http://www.2galli.fr/antennes-uhf-panneau,fr,3,136.cfm
Pour le reste vais 'attends la réponse, que tu fera a cette interrogation de julien "Les 5 prises de la maison sont déjà câblées? Les câbles arrivent tous au garage? Au grenier?"

[Ririfi88]

Je suis sur la commune de Schwindratzheim (au nord de Strasbourg).

Les 5 prises ne sont pas encore câblées, il n'y a que des gaines vides pour le moment. Ces gaines arrivent au garage, dans le coffret VDI.

Pour l'antenne sous les combles, je sais que ce n'est pas l'idéal pour capter, mais si cette option est possible, je préfèrerais tenter le coup pour des raisons d'esthétique...

Merci beaucoup!

[miky01]

Si tu as une gaine qui va des combles au sous sol, tu peux essayer, mais faudra quand meme un ampli a 4 sorties a placer vers ton tableau electrique, ou les coax vont repartir vers les prises.
Les amplis a 5 sorties je crois pas que ca existe, c'est certain que une antenne extérieur te donnera de bien meilleur résultat, surtout par mauvais temps.
Ca depend de pas mal de facteurs, comme p.ex la matiere des tuiles plus ou moin permeable aux ondes, les murs qui si ils sont en beton armé c'est tres mauvais.
On peux pas vraiment te dire si fonctionnera correctement ou pas.

[Marc2]

Je ne me poserais pas tant de questions, je mettrais une antenne panneau et un séparateur (ou plutôt une combinaison de séparateurs) pour avoir les 5 sorties. Et si ça ne marche pas bien, on pourra toujours ajouter un petit préamplificateur dans le grenier, téléalimenté depuis le garage.

À même pas 20 km de l'émetteur de Nordheim qui fait 20 kW omnidirectionnel, ça doit marcher.

[bernard7715]

Un conseil installe un préampli dés maintenant, je suis à peut près dans la même configuration que toi. Toit en tuiles, à 30km de la tour Eiffel (50kW) avec une estimation de niveau signal légèrement plus élevé que les tiens. j'ai été obligé d'amplifier. Car certain jour j'avais de léger problème de réception.

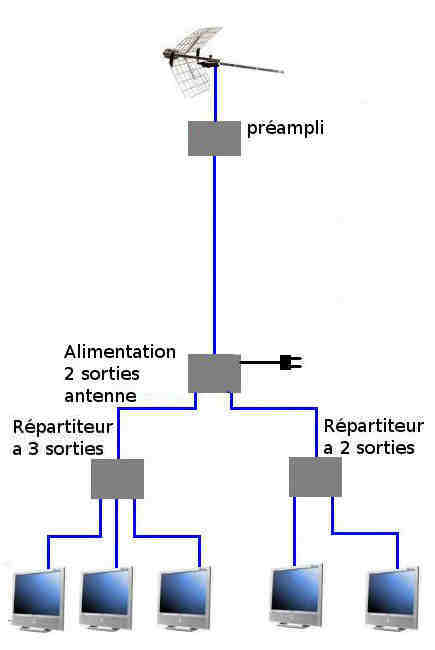

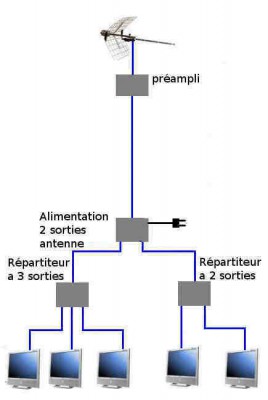

Mettre un préampli dans les combles, son alimentation dans le garage auquel tu connectera sur une des 2 sorties de l'alimentation, un rep2s et sur l'autre sortie un rep3s.

[julien74]

Hello,

Quand tu dis "La vue est dégagée entre le toit et l’émetteur", c'est que tu vois réellement de visu le pylône TDF ou bien alors que tu vois vaguement la montagne de Nordheim?

Je vais me faire insulter par mes collègues , mais je tente quand même, avec une réception TNT aussi facile je crois que tu pourrais prendre le matériel chez Brico Dépôt:
- Pour 35€ tu as une antenne UHF panneau ou même mieux une antenne UHF Yagi.
- Pour 30€ tu as un kit pré-ampli + alim' (pré-ampli dans le grenier près de l'antenne + alim avec 2 sorties TV que tu places dans le coffret VDI).
- Pour 8€ tu as un répartiteur TV avec fiches F 1 Entrée/3 Sorties (que tu branches sur la sortie TV 1 de l'alim').
- Pour 5€ tu as un répartiteur TV avec fiches F 1 Entrée/2 Sorties (que tu branches sur la sortie TV 2 de l'alim').
- Pour 25€ tu as une bobine de 100 mètres de câble coxial 17 VATC.

Dans un premier temps, tu peux déjà juste acheter l'antenne et le câble coaxial pour ne raccorder qu'1 seul prise murale pour voir ce que ça donne au niveau réception TV.

[bernard7715]

tu pourrais prendre le matériel chez Brico Dépôt:
- Pour 35€ tu as une antenne UHF panneau ou même mieux une antenne UHF Yagi.
- Pour 30€ tu as un kit pré-ampli + alim' (pré-ampli dans le grenier près de l'antenne + alim avec 2 sorties TV que tu places dans le coffret VDI).
- Pour 8€ tu as un répartiteur TV avec fiches F 1 Entrée/3 Sorties (que tu branches sur la sortie TV 1 de l'alim').
- Pour 5€ tu as un répartiteur TV avec fiches F 1 Entrée/2 Sorties (que tu branches sur la sortie TV 2 de l'alim').
- Pour 25€ tu as une bobine de 100 mètres de câble coxial 17 VATC.

Chez 2galli c'est moins chère, en plus au téléphone les conseillers donnent de bons conseils.
Antenne panneau =42.80 € Antenne Yagi VTU 44 = 31.90 €
Le Pre ampli Visiosat Préampli et Alim VKA101 1 =19.80 €
Le répartiteur 3 sorties = 4,20 €
Le répartiteur 2 sorties = 3,40 €
La fiche F pour coaxial de 7mm = 0,24 €
Un touret de 100m de câble coaxial 17VAtC PH Classe B 24€

[johnny]

L'antenne panneau de Bricodepot n'est pas mauvaise c'est une TELEFUNKEN
mais perso, pour le préampli je prendrais chez 2galli
