norme réception

Messagepar vidéo-33 » 03 Sep 2010 11:06

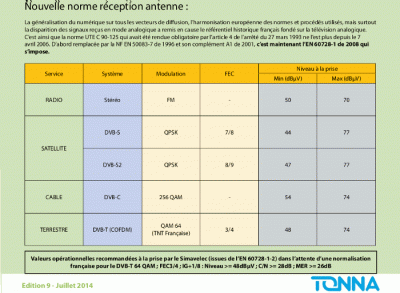

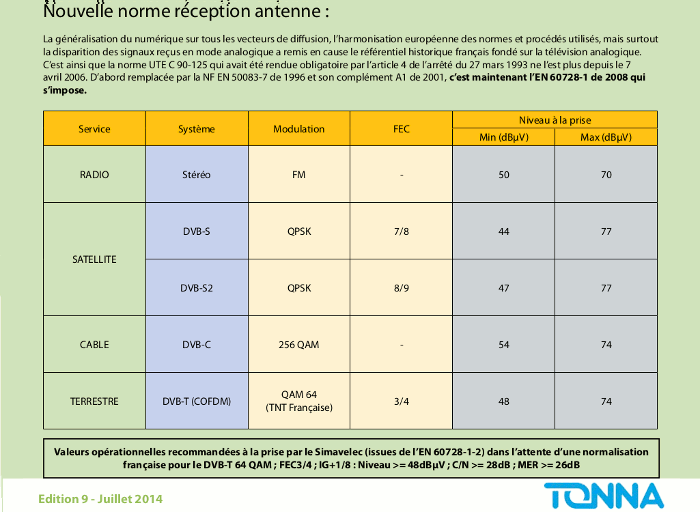

Cliquez sur le tableau pour l'agrandir.
norme prises murale 2014.gif


source: http://www.tonna.com

------------------------------------------------------------------------------------------------
Origine du 1er poste

entre 35 et 70 dBµV et 26 dB de C/N minimum à la prise usagé.

un extrait utile ( qui a déjà bientôt 10 ans )

Ordre de grandeur pour un signal correct ( en 64QAM FEC 3/4 )

Niveau du signal à la prise de l'usager min.35dBµV, max. 70dBµV

Rapport signal / bruit C/N > 26dB

CBER 5.00 E-3 à 1.00 E-6 ( Taux d'erreur canal avant correction )

VBER < 2.00 E-4 ( Taux d'erreur après correction Viterbi )

UNC < 1.00 E-6 ( Paquets perdus )

MER > 26dB ( Qualité de Modulation de la constellation )
Dernière édition par bernard7715 le 31 Aoû 2016 22:32, édité 2 fois.
Raison: Édité par bernard7715
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22938
Inscription: 13 Avr 2006 15:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: norme réception

Messagepar marceljack » 03 Sep 2010 14:58

vidéo-33 a écrit:entre 35 et 70 dBµV et 26 dB de C/N minimum à la prise usager
un extrait utile ( qui a déjà bientôt 10 ans )

Bonjour,
35 dBµV à la prise, ce n'est pas beaucoup, même pour du numérique avec les paramètres de la TNT française ...
