Que faire d'un ancien décodeur?

Adaptateurs TNT MPEG2 et MPEG4...

Re: Que faire d'un ancien décodeur?

Messagepar kiki37 » 27 Aoû 2018 19:36

Quelles sont la marque et la référence de ton Téléviseur N&B ?
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 17806
Inscription: 03 Nov 2014 11:30

Re: Que faire d'un ancien décodeur?

Messagepar julien74 » 27 Aoû 2018 22:10

Tu peux aussi brancher un modulateur UHF analogique sur la prise antenne de ta vieille télé ainsi tu peux y brancher n'importe quel appareil vidéo par le biais de la péritel ou de la prise entrée vidéo/audio RCA CVBS de cet appareil.
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 58052
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: Que faire d'un ancien décodeur?

Messagepar marceljack » 28 Aoû 2018 09:16

kiki37 a écrit:Quelles sont la marque et la référence de ton Téléviseur N&B ?
Je dirais même plus: quelles sont la marque et la référence de ton Téléviseur N&B ? :lol:

En effet si on arrive à trouver le schéma, la greffe d'une entrée AV n'est pas forcément difficile (pour l'audio c'est très simple même sans schéma, pour la vidéo c'est un peu plus compliqué).
Peux-tu également poster une photo de l'appareil car si ce n'est pas une grande marque il existait peut-être sous plusieurs marques :?: .
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20098
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Que faire d'un ancien décodeur?

Messagepar weller » 28 Aoû 2018 11:05

kiki37 a écrit:Quelles sont la marque et la référence de ton Téléviseur N&B ?

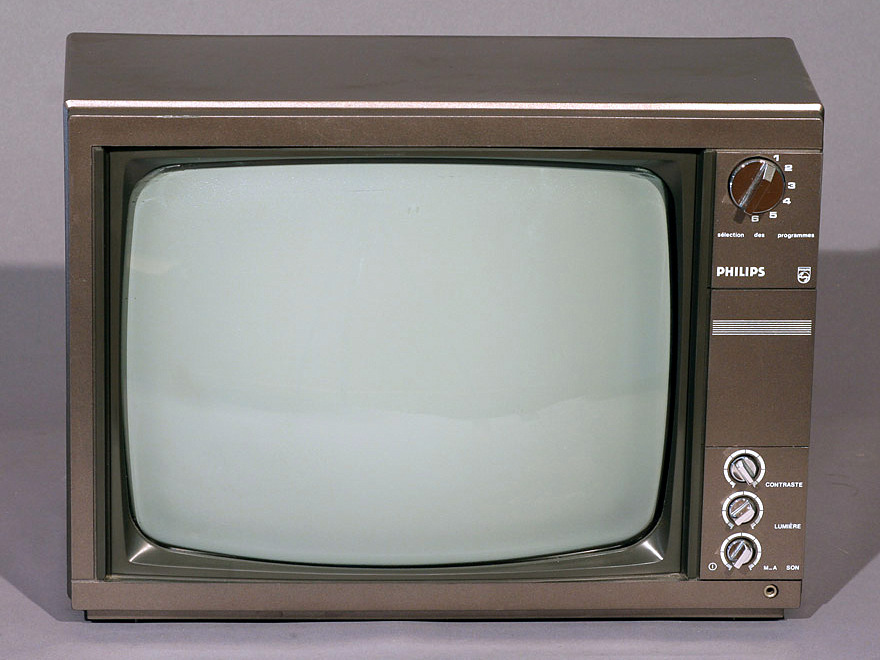

Bon alors le tv est à la cave derrière tout plein de cartons, pas facile d'y accéder dans l'immédiat mais je l'ai trouvé en photo sur le net et à priori il serait plus récent que je ne pensais 1983/84. Je n'ai pas trouvé sa référence mais voici la photo, le tube est un 34 cm. Il est dans le même état de conservation impeccable. :wink:

weller
Coccinelle
Coccinelle

Messages: 109
Inscription: 19 Avr 2010 00:38

Re: Que faire d'un ancien décodeur?

Messagepar marceljack » 28 Aoû 2018 14:28

weller a écrit:
kiki37 a écrit:Je n'ai pas trouvé sa référence mais voici la photo, le tube est un 34 cm. Il est dans le même état de conservation impeccable. :wink:

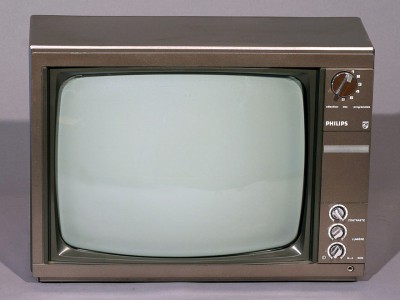

Ce téléviseur étant de grande marque (Philips) on devrait pouvoir trouver sa documentation.
Il date de 1984. La référence se trouve sur une étiquette située sur le fond arrière au niveau du renflement pour le col du tube.


Il s'agit ici de la version monostandard France (6 programmes préréglés) équipée du châssis TX3F dont je n'ai pas trouvé le manuel.
Le modèle multistandard 12 M 5860/1 a 12 programmes préréglés et est équipée du châssis TX3.


La version monostandard européenne (CCIR) est équipée du châssis T8 dont on peut télécharger le manuel de service ici:
https://elektrotanya.com/philips_monoch ... nload.html

Sur cette version on pourrait réaliser l'entrée AV en ajoutant les parties encadrées en rouge.
Reste à savoir si la version française est suffisamment identique :


La version monostandard française existe aussi sous les marques RADIOLA (RN210 84-4) et SCHNEIDER (SC 12 87 B).


Dernière édition par marceljack le 29 Aoû 2018 08:46, édité 1 fois.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20098
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Que faire d'un ancien décodeur?

Messagepar weller » 28 Aoû 2018 18:04

Merci pour ces investigations. J'ai téléchargé le manuel de service du chassis T8 avec le shéma bien lisible. Donc la question est de savoir si au niveau de la partie où il faut faire les modifs (encadrés en rouge) le T8 et Le TX3F sont bien similaires?

Au niveau des fournitures que faudrait-il? 2 prises châssis RCA et pour la commutation un simple inverseur bipolaire ferait-il l'affaire? Faut du câble blindé aussi je suppose. Rien d'autres (résistance, diode...) ?

Je suis pas électronicien, tout au plus je sais manier mon weller mais ma plus grosse réalisation fut le décodeur C+ au début des années 90 et encore parce-que j'avais un modèle comme exemple. :roll:
weller
Coccinelle
Coccinelle

Messages: 109
Inscription: 19 Avr 2010 00:38

Re: Que faire d'un ancien décodeur?

Messagepar marceljack » 28 Aoû 2018 22:36

weller a écrit:Donc la question est de savoir si au niveau de la partie où il faut faire les modifs (encadrés en rouge) le T8 et Le TX3F sont bien similaires?
Oui, du moins de savoir si l'interface entre les FI audio et vidéo et les amplis audio et vidéo sont identiques ou proches.
Mais pour ça il faudrait trouver le Service Manual (ou au moins le schéma) du châssis TX3F....

weller a écrit:Au niveau des fournitures que faudrait-il? 2 prises châssis RCA et pour la commutation un simple inverseur bipolaire ferait-il l'affaire? Faut du câble blindé aussi je suppose. Rien d'autres (résistance, diode...) ?
Il faut en plus les composants qui sont dans les rectangles rouges, c'est à dire:
-2 résistances et un chimique de 10 µF pour la vidéo,
-1 condensateur de 1 à 10µF pour l'audio
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20098
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Que faire d'un ancien décodeur?

Messagepar weller » 02 Sep 2018 17:35

Merci, dès que j'ai 5 mn je vais en investigations à la cave, j'ouvre la bête et si je suis perdu... je reviens ici. :oops:
weller
Coccinelle
Coccinelle

Messages: 109
Inscription: 19 Avr 2010 00:38

Re: Que faire d'un ancien décodeur?

Messagepar BAISIN » 06 Mar 2019 18:10

D'après certains connaisseurs, la version multistandard avec 11 varicaps comprend

-6 Varicaps normes L/L'
-5 varicaps normes B/G

1,2,3,4, norme L UHF
5, norme L' VHF Bande III
6, norme L' VHF Bande I ( seule varicap en bande I VHF, pour un modulateur VHF Canal L' 04-C de CGV, ou de console VIDEOPAC ou Pong noir et blanc N 30 , ou VCS ATARI 2600 )
7,8,9, norme G UHF (idéal pour le remodulateur PLL norme G, d' un ancien TNT SAT SD de TRIAX, ou de l' ASTON XENA 2000 ! )
10, 11, norme B VHF Bande III

Donc, pas de bande I en VHF norme CCIR B ( remodulateurs VHF Bande I de consoles ) ?
