Quel materiel pour amplifier et coupler materiel ? DVB C/T

Messagepar Esmax666 » 19 Nov 2019 09:36

Bonjour,

J'habite en Allemangne et je voudrais receptionner des chaine sur Astra (Chaine allemagne) et France Sat ( haine francaise avec la carte CI+) en plus de certaine chaine de mon antenne (je ne souhaite pas avoir de demondulateur Sat externe, mais directement avoir les chaines sur mon LG B9 C97LA


Donc si j ai bien compris voici le chemin pour le cablage a prendre

Antenne UHF -> preamplificateur selectif UHF -> coupleur repartiteur Antenne/Sat (ampli integré)
Parabolle LNB simple (peut etre plus tard double)-------->

Comme j ai en ce moment qu une télé il me faudrait une sortie mais peut etre que plus tard je voudrais installer une 2eme télé ( c est pour cela que j ai mis l option LNB double pour le future)


Pourriez vous me conseillez un bon repartiteur/coupleur, où il la fonction d'amplicateur d'integré ?

J ai vue que par exemple ce modele est tres bien noté et elle a de plus pas besoin d'alimenation:

https://www.amazon.de/TechniSat-TECHNIS ... 065&sr=1-7

Il y aussi celle ci avec une alimentation mais d apres les commentaire pas d amplification

https://www.amazon.de/DUR-line-MS-G-HQ- ... 7492e47001

ce genre de mixer ne marcherait que pour 1 TV et 1 ou 2 LNB si j ai bien compris

https://www.amazon.de/Cablematic-Diplex ... 177&sr=1-6

ou encore celui la mais 2 fois plus cher
https://www.amazon.de/Axing-SWE-2-10-Sa ... 77&sr=1-24


ou et mieux de mixer directment au niveau du LNB ?
http://www.sandmartin.com.hk/web/catalo ... nb_tv.html


pour l amplificateur comment savoir si j ai besoin d'avoir un ampli et pour quel puissance ?

j ai pas forcement d avoir ce type de modele comme il me faut deja un coupleur/repartiteur pour les LNB et l'antenne non?
https://www.amazon.de/Axing-TVS-14-00-V ... 24&sr=8-15

il faudrait plutot ceci ?
https://www.amazon.de/Hausanschlussvers ... 31&sr=8-10

ou ce modele ?

https://www.amazon.de/Axing-BVS-2-01-Ha ... 031&sr=8-8


Sinon sur mon installation acutel, jai ce type d appareil
Kathrein VCB 28
https://www.idealo.de/preisvergleich/Of ... hrein.html

qui est branché a mon antenne, meme allimenté la télé ne capte pas de signal, je sais pas combien d'année il a et si il fonctionne encore

Et il encore utile d'avoir 4 entrees ? Pour les chaine DVB T-2 il suffit juste de branche l antenne UHF non? les autres ne me sont pas utile pour mon utilisation non?
C est pour cela que je me pose aussi la question si je peux encore utiliser l ancien boitié

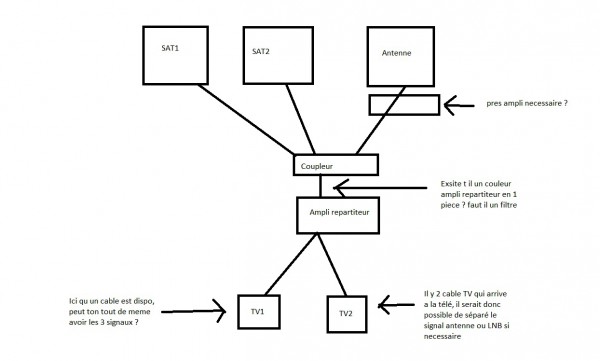

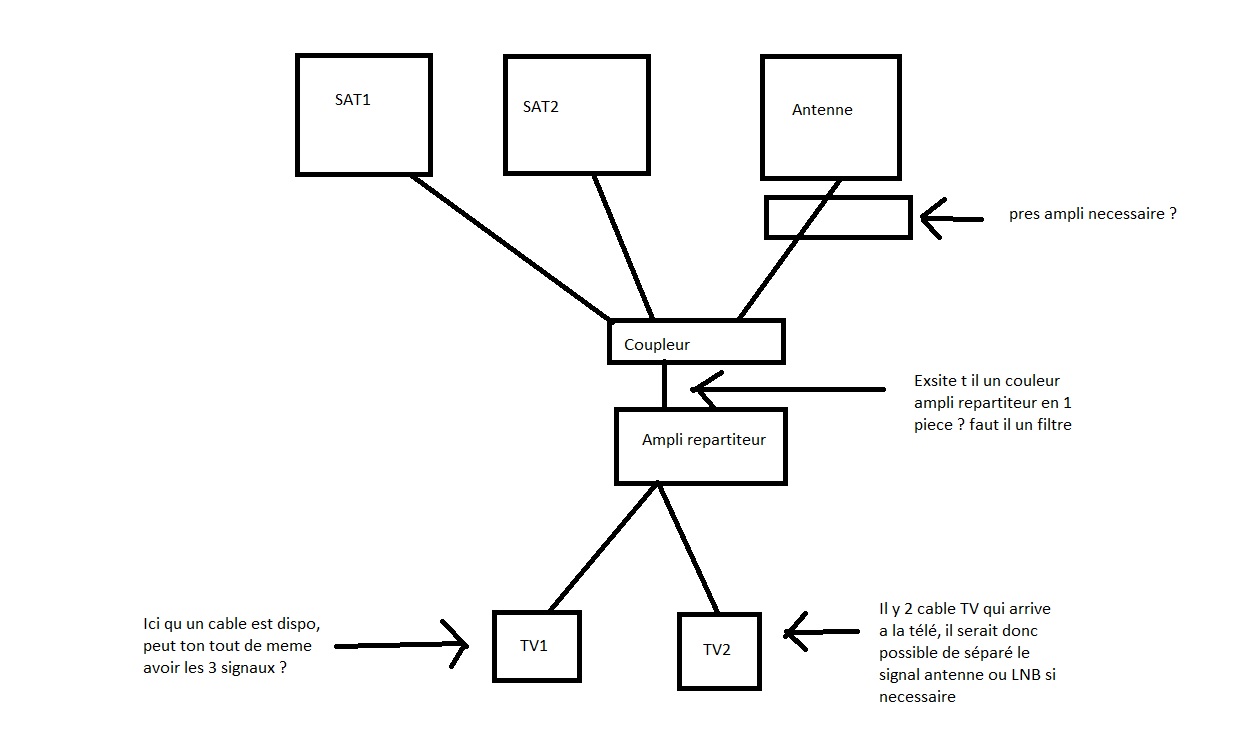

je rajoute une image de l installation que je souhaite realisé


merci encore pour l aide
Fichiers joints
Dernière édition par Esmax666 le 25 Nov 2019 14:58, édité 1 fois.
Esmax666
Petit ver
Petit ver

Messages: 38
Inscription: 19 Juin 2010 11:32

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar quax06 » 19 Nov 2019 14:25

Bonjour,
je ne pense pas que deux satellites puissent être couplés,pour la seule entrée du tuner du téléviseur.
Pourquoi te compliquer la vie,puisque tu veux les chaines allemandes d'Astra et les chaines françaises!?
Un démodulateur TntSat fera l'affaire,dont la parabole pourra facilement être couplée avec l'UHF.
Cdlt
TNT (émetteur Tende-La Brigue).
Astra Canal Le Cube TntSat Humax TN5000HD LNB QUAD Sharp P 60.
Hotbird TivùSat Humax TIVUMAX-PRO LNB Sgl Sharp P 60.
Eutelsat 5W Fransat Humax FR1000HD LNB Sgl Sharp P 60.
Smart Tv 46" Samsung 3D .
Avatar de l’utilisateur
quax06
Etalon
Etalon

Messages: 1064
Inscription: 01 Juin 2011 20:47
Localisation: Alpes-maritimes

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar marceljack » 19 Nov 2019 14:28

Esmax666 a écrit:Bonjour,
J'habite en Allemagne et je voudrais receptionner des chaine sur Astra (Chaine allemagne) et France Sat ( chaine francaise avec la carte CI+) en plus de certaine chaine de mon antenne (je ne souhaite pas avoir de demondulateur Sat externe, mais directement avoir les chaines sur mon LG B9 C97LA
Donc si j ai bien compris voici le chemin pour le cablage a prendre
Bonjour,
Ton schéma ne convient pas du tout à ce que tu cherches à faire. :(

-Si tu désires avoir les chaînes allemandes d'Astra (19.2°E) et les chaînes françaises de la TNT sans décodeur externe, la seule solution est Fransat (pas France Sat :wink: ) qui est sur un autre satellite (Eutelsat 5WA à 5°W), ce qui signifie OBLIGATOIREMENT une antenne avec 2 LNB (ou mieux 2 paraboles compte tenu de l'écart important entre ces satellites).
Dans ce cas les paraboles doivent être sélectionnées au moyen d'un commutateur DiSEqC à 2 entrées suivi d'un coupleur TV/SAT si tu veux utiliser le même câble pour la descente (pas vraiment recommandé).
-Si tu ne veux qu'une seule parabole sur Astra, la seule solution est un décodeur TNTSAT externe (pas de module CI+) qui pourra aussi recevoir toutes les chaînes en clair d'Astra, en particulier les allemandes.
Les antennes SAT et terrestre peuvent être couplées par un coupleur TV/SAT mais deux descentes séparées sont préférables.

En plus si tu veux recevoir le SAT en même temps sur deux récepteurs tu ne peux pas utiliser de répartiteur, il faut avoir des LNB à 2 sorties (LNB twin) sur chaque parabole avec un un commutateur DiSeqC et une descente séparés pour chaque point de réception.


Dans les deux cas la carte d'accès fournie avec le décodeur TNTSAT ou le module CI+ Fransat est valable 4 ans.
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22757
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar Esmax666 » 25 Nov 2019 12:59

marceljack a écrit:
Esmax666 a écrit:Bonjour,
J'habite en Allemagne et je voudrais receptionner des chaine sur Astra (Chaine allemagne) et France Sat ( chaine francaise avec la carte CI+) en plus de certaine chaine de mon antenne (je ne souhaite pas avoir de demondulateur Sat externe, mais directement avoir les chaines sur mon LG B9 C97LA
Donc si j ai bien compris voici le chemin pour le cablage a prendre
Bonjour,
Ton schéma ne convient pas du tout à ce que tu cherches à faire. :(

-Si tu désires avoir les chaînes allemandes d'Astra (19.2°E) et les chaînes françaises de la TNT sans décodeur externe, la seule solution est Fransat (pas France Sat :wink: ) qui est sur un autre satellite (Eutelsat 5WA à 5°W), ce qui signifie OBLIGATOIREMENT une antenne avec 2 LNB (ou mieux 2 paraboles compte tenu de l'écart important entre ces satellites).
Dans ce cas les paraboles doivent être sélectionnées au moyen d'un commutateur DiSEqC à 2 entrées suivi d'un coupleur TV/SAT si tu veux utiliser le même câble pour la descente (pas vraiment recommandé).
-Si tu ne veux qu'une seule parabole sur Astra, la seule solution est un décodeur TNTSAT externe (pas de module CI+) qui pourra aussi recevoir toutes les chaînes en clair d'Astra, en particulier les allemandes.
Les antennes SAT et terrestre peuvent être couplées par un coupleur TV/SAT mais deux descentes séparées sont préférables.

En plus si tu veux recevoir le SAT en même temps sur deux récepteurs tu ne peux pas utiliser de répartiteur, il faut avoir des LNB à 2 sorties (LNB twin) sur chaque parabole avec un un commutateur DiSeqC et une descente séparés pour chaque point de réception.


Dans les deux cas la carte d'accès fournie avec le décodeur TNTSAT ou le module CI+ Fransat est valable 4 ans.




merci pour ta reponse et ton schema


Mais a quoi sers cette apparaeil sur amazon ?
https://www.amazon.de/DUR-line-MS-G-HQ- ... r=1-5&th=1

c est bien pour compler les signaux de l antenne avec le satelite non ?

la marque du commutateur n est pas importante non ? on peu par exemple prendre cela ?
https://www.amazon.fr/Wentronic-DiSEqC- ... 114&sr=8-4

sinon quel amplificateur conseil tu pour le signal terrestre ? ou plutot prendre un pre amplificateur ?
Esmax666
Petit ver
Petit ver

Messages: 38
Inscription: 19 Juin 2010 11:32

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar marceljack » 25 Nov 2019 15:30

Esmax666 a écrit:Mais a quoi sers cette apparaeil sur amazon ?
https://www.amazon.de/DUR-line-MS-G-HQ- ... r=1-5&th=1
c est bien pour compler les signaux de l antenne avec le satelite non ?
Celui-ci n'est pas que pour "coupler" les signaux de l'antenne terrestre avec le satellite, c'est surtout pour distribuer l'antenne satellite (un seul satellite dans ce cas) vers un certain nombre de récepteurs (6 dans ce cas).
La fonction de couplage d'antenne terrestre est secondaire mais intéressante qund il y a beaucoup de sorties.
Cette solution n'est valable que pour plus de 4 terminaux, elle demande d'avoir un LNB spécial dit "quattro" sur chaque antenne satellite.
Dans le cas de 2 satellites il faudrait un commutateur à 8 entrées SAT (+ 1 terrestre éventuellement).
Pour 2 terminaux la solution que je te propose est beaucoup moins chère.

Esmax666 a écrit:la marque du commutateur n est pas importante non ? on peu par exemple prendre cela ?
https://www.amazon.fr/Wentronic-DiSEqC- ... 114&sr=8-4
A priori, pas d'importance mais si tu le montes à l'extérieur il faut qu'il soit protégé. Voir ici:

https://www.2galli.fr/commutateurs-2-en ... ,3,174.cfm

Esmax666 a écrit:sinon quel amplificateur conseil tu pour le signal terrestre ? ou plutot prendre un pre amplificateur ?
Pas évident à dire sans connaître les conditions de réception locales, il n'y a peut-être même pas besoin d'amplifier du tout.
S'il faut un préampli, tu pourrais prendre ça par exemple (l'alim montée en bas sert aussi de répartiteur pour 2 TV).
Il inclut un filtre LTE 700 MHz, utile si tu as une station 4G 700 MHz près de chez toi.

https://www.2galli.fr/kit-preampli-alim ... VM7351.cfm
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22757
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar Esmax666 » 26 Nov 2019 14:16

Merci pour ta reponse,

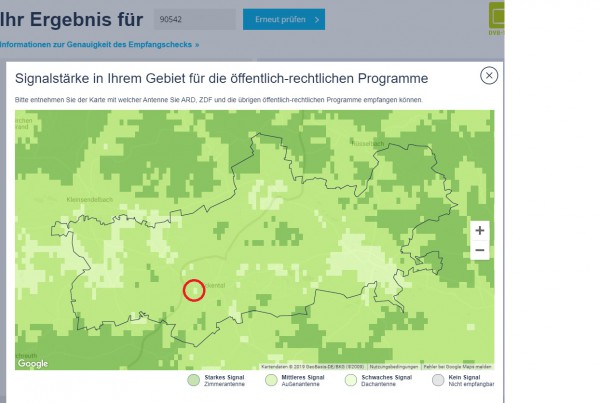

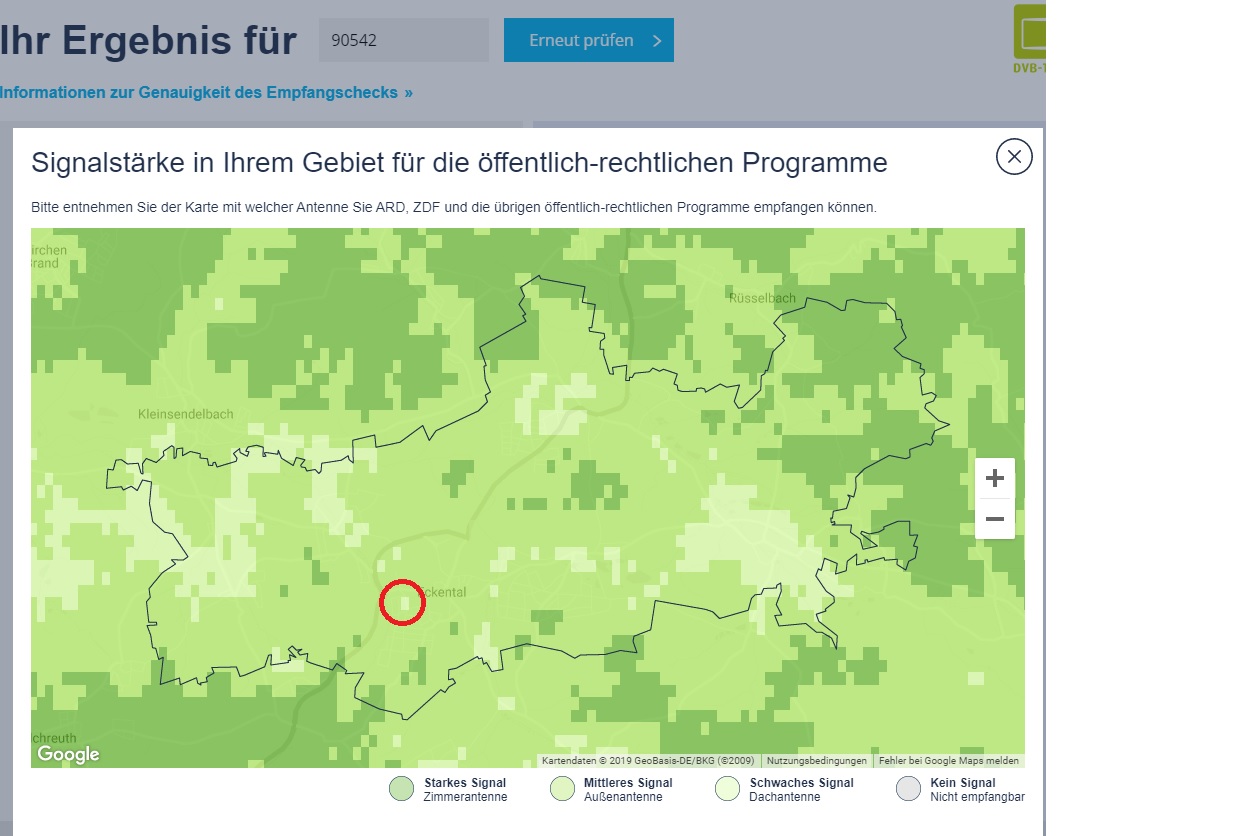

LA reception est assez faible d apres la carte ( voir cercle rouge)

Je n'ai pas trouvé plus d information sur la qualité de signal, dur dur alors de savoir quel amplification prendre :/

pourquoi ton modele et si peu cher, car il a tout de meme une amplication de 35 dB

alors que celui ci a beaucoup moins mais il est tout de meme plus cher
https://www.amazon.de/Axing-BVS-2-01-Ha ... ter&sr=1-7

ou encore celui ci a 30db bien plus cher
https://www.amazon.de/Axing-3-01-Hausan ... JW1B92G4SB


de plus c est 2 ampli ont qu une sortie, il faudrait donc acheter encore un petit repartiteur non ?

merci pour le modele de ton commutateur, et il mieux de le monter a l exterieur ?
je peux tres bien le faire a l interieur a moins que la qualité soit moins bonne

Esmax666
Petit ver
Petit ver

Messages: 38
Inscription: 19 Juin 2010 11:32

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar kiki37 » 26 Nov 2019 14:59

Bonjour
Esmax666 a écrit:pourquoi ton modele est si peu cher, car il a tout de meme une amplication de 35 dB

Parce que 2 Galli est un professionnel qui vend en direct :wink:
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37208
Inscription: 03 Nov 2014 10:30

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar Esmax666 » 26 Nov 2019 15:59

kiki37 a écrit:Bonjour
Esmax666 a écrit:pourquoi ton modele est si peu cher, car il a tout de meme une amplication de 35 dB

Parce que 2 Galli est un professionnel qui vend en direct :wink:



euh je pense que c'est plutot car c est juste un preamplificateur :)
dans la categorie amplificateur le materiel est bien plus cher, j imagine que c est aussi necessaire vu la qualité du signal non


avez vous sinon encore une idee par rapport aux autre question que j'ai posé dans l autre post?


Sinon la télé est inscrite dans la liste fransat mais il faut tout de meme le module CI+ ?
https://www.fransat.fr/wp-content/uploa ... T_2019.pdf

Comment se realise ensuite le branchement sur cette télé
il me semble que la télé peut bien travailler avec 2 SAT
https://www.lg.com/de/tv/lg-OLED65B97LA
Esmax666
Petit ver
Petit ver

Messages: 38
Inscription: 19 Juin 2010 11:32

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar marceljack » 27 Nov 2019 12:10

Esmax666 a écrit:euh je pense que c'est plutot car c est juste un preamplificateur :)
dans la categorie amplificateur le materiel est bien plus cher, j imagine que c est aussi necessaire vu la qualité du signal non
Un préamplificateur est préféable à un amplificateur en cas de réception faible car il apporte moins de bruit qu'un amplificateur.
C'est ça qui convient à ton cas et il doit être monté le plus près possible de l'antenne pour obtenir les meilleurs résultats.
Un amplificateur est destiné à amplifier un signal déjà relativement fort (éventuellement après un préamplificateur) quand il s'agit de le distribuer sur un relativement grand nombre de récepteurs (on ne peut pas dire que 2 est un grand nombre).
Pour cela, son étage de sortie permet de sortir des niveaux plus élevés, ce qui coûte relativement cher mais n'est pas nécessaire dans ton cas.
Le prix n'a pas grand chose à voir avec le gain et dépend surtout des marges commerciales; le répartiteur intégré dans l'alimentation ne coûte pratiquement rien et permet de simplifier le câblage et d'éviter le coût d'un répartiteur externe.

Maintenant libre à toi de ne pas suivre nos conseils si tu penses que c'est un produit inadapté à prix élevé qui règlera au mieux ton problème.

Esmax666 a écrit:avez vous sinon encore une idee par rapport aux autre question que j'ai posé dans l autre post?
Quelles questions ?

Esmax666 a écrit:Sinon la télé est inscrite dans la liste fransat mais il faut tout de meme le module CI+ ?
Evidemment !

Esmax666 a écrit:Comment se realise ensuite le branchement sur cette télé
il me semble que la télé peut bien travailler avec 2 SAT
https://www.lg.com/de/tv/lg-OLED65B97LA
Tous les récepteurs satellite (intégrés dans un TV ou non) peuvent recevoir plusieurs satellites à partir du moment où ils supportent la fonction DiSEqC (jusqu'4 avec le DiSEqC 1.0, plus avec d'autres niveaux de DiSEqC).
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22757
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: Quel materiel pour amplifier et coupler materiel ? DVB C

Messagepar bernard7715 » 27 Nov 2019 12:41

marceljack a écrit:
Esmax666 a écrit:
euh je pense que c'est plutot car c est juste un preamplificateur
dans la categorie amplificateur le materiel est bien plus cher, j imagine que c est aussi necessaire vu la qualité du signal non

Un préamplificateur est préféable à un amplificateur en cas de réception faible car il apporte moins de bruit qu'un amplificateur.
+1



Pour ton info.
Esmax666 a écrit:https://www.amazon.de/Axing-BVS-2-01-Ha ... ter&sr=1-7

ou encore celui ci a 30db bien plus cher
https://www.amazon.de/Axing-3-01-Hausan ... JW1B92G4SB

La raison que l'un est plus chère que l'autre, c'est que le plus chère est équipé d'une voie retour.
modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23081
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville
