réparer un récepteur générique DAB+/FM

[Senuphile]

Puisque il n y a que le connecteur micro USB de cassé,
Il faut garder une solution 5v pour recharger la batterie.
Le plus dur c est de trouver des pastilles assez larges où souder deux fils sur
les +5v et 0v reliés à la micro USB cassée, les faire sortir du coffret.
1/ Ensuite utiliser un type de connecteur standard qu on a au fond du tiroir,
et reserver un vieil adaptateur 230-5V 1A ou 2A qui ne sert plus
(Chez moi souvent à sortie mini USB)
Connecteurs RCA mâle coté récepteur et femelle coté 5V par exemple.
Ou RCA femelle traversant le boîtier, et RCA mâle coté alim
(solution plus jolie qu un fil qui pendouille coté récepteur,
mais connecteur mâle sur une alim c est pas bien)
Le RCA est simple à souder, faut juste ne pas échanger 0V et 5V !
2/ Sinon le top: trouver de la micro-USB ou USB-C femelle simple à souder,
et proteger proprement avec de la gaine thermoretractable du bon diametre
(tout le monde à ça à la maison !).
Ensuite recharge comme un smartphone.

[bernard7715]

Si il y a assez place dans ton récepteur. Tu as ce type de cable équipé du prise a vissé micro usb.
Il suffit de couper le cable a la bonne longueur et de le souder sur les soudures de la prise hs.


https://www.amazon.fr/Micro-USB-dextension-Femelle-Montage-Panneau/dp/B07DS6KBJX

[Mannix54]

Pour info je vais tenter le remplacement du connecteur micro-usb par un nouveau identique,

j'ai commandé pour cela un lot de connecteurs micro-usb, il en existe de plusieurs sortes au niveau des fixations pour la soudure d'où le kit commandé pour être certain de trouver le bon connecteur,

j'ai aussi commandé une station de soudage 2 en 1, avec fer à souder et pistolet à air chaud pour dessouder.

Je posterai la photo détaillée de la plaquette pour vous montrer comment est soudé le connecteur micro-usb, le plus dur sera de le dessouder, car il y a autour des composants de type condensateurs CMS, dessouder le connecteur avec le pistolet à air chaud risque de dessouder les petits condensateurs CMS qu'il y a à coté, donc il faudra mettre un ruban adhésif anti-chaleur sur ces composants.

[Franck Morin]

tu risques d'en avoir plus cher de matériel que de poste DAB+ à réparer, mais on peut voir ça comme un investissement...

[Mannix54]

Oui le poste à souder est un investissement pour d'autres projets, celui que j'ai est de toutes façons trop vieux et inadapté pour les composants CMS.

[Mannix54]

Pas encore reçu tout le matos pour dessouder ce connecteur USB, ça devrait arriver en milieu de semaine,
en attendant quelques photos de la plaquette prise au microscope, afin d'évaluer la difficulté de la tâche (cliquez dessus pour voir en plus grand).

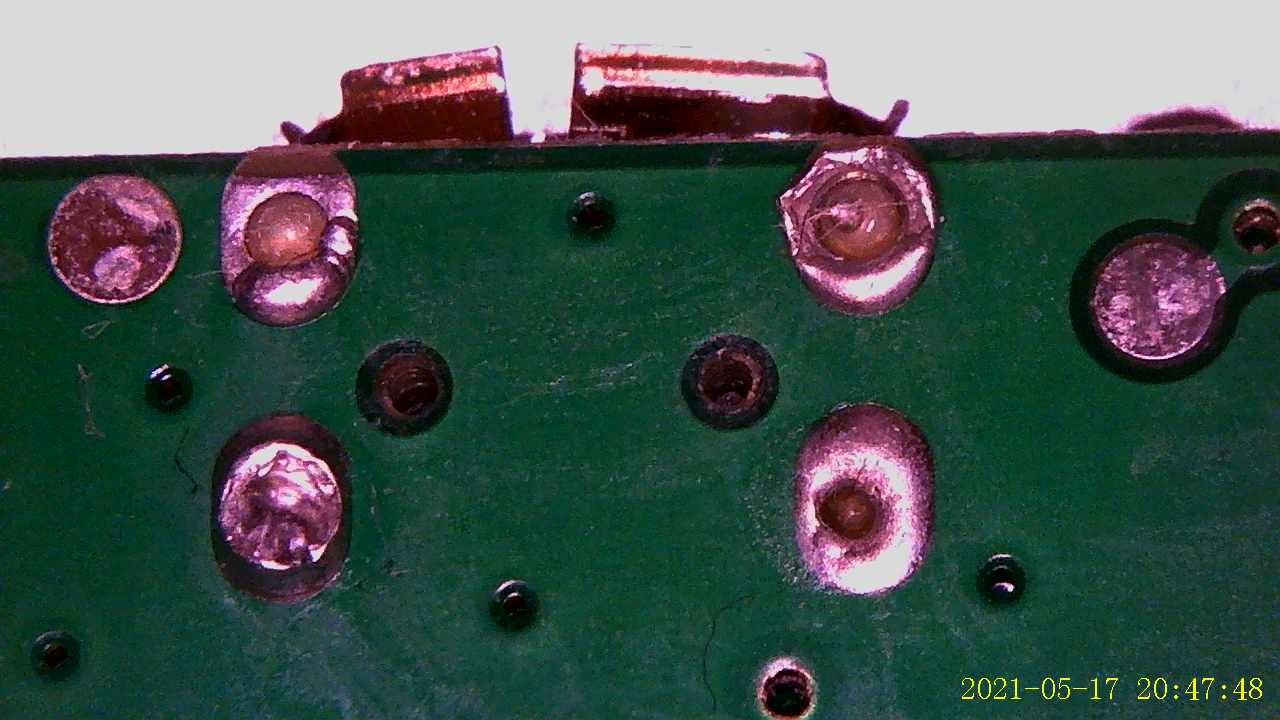

- Le dessous de la plaquette, on voit les 4 pattes de masse du connecteur USB :

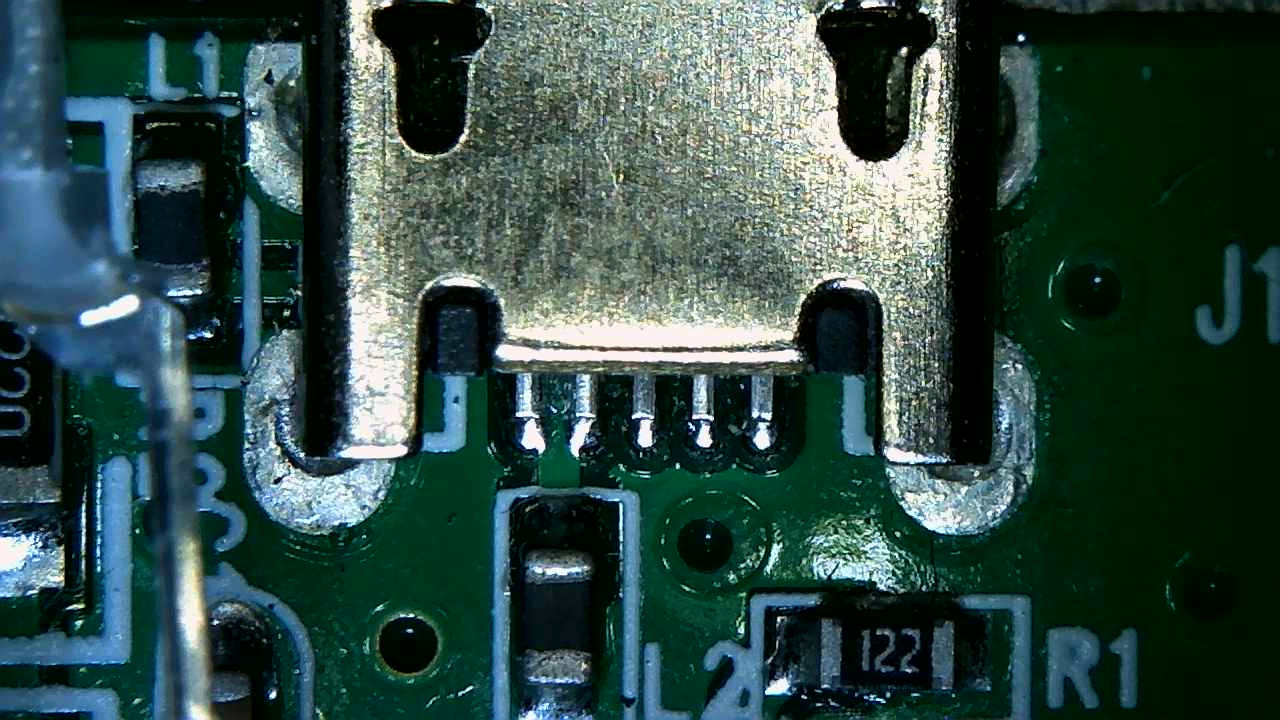

- le dessus, où l'on voit le connecteur et les composants autour qu'il ne faut pas cramer avec le pistolet à air chaud :

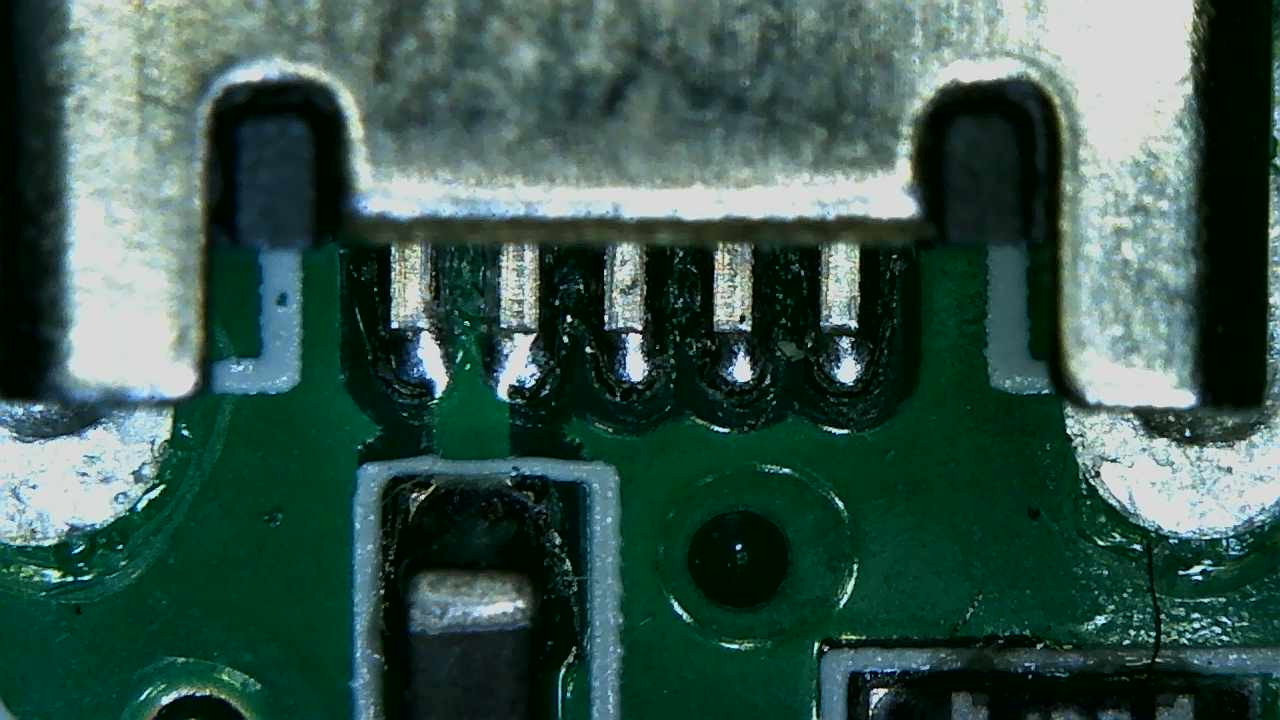

- un zoom sur les 5 pins de connexion du connecteur USB, on voit que la brasure est située en dessous des pins, donc soudure à air chaud :

[frodon69]

J'ai hâte de voir l'opération, le plus dur est de voir de si petites choses.
