réparer un récepteur générique DAB+/FM

[Mannix54]

Bonjour,

j'ai récupéré un récepteur radio DAB+/FM générique (pas de marque), il a la référence EP684/DB-27, il ressemble fortement à cet appareil (il manque juste le bluetooth) :

https://www.amazon.fr/Ocean-Digital-Hau ... 07JGZV1XC/

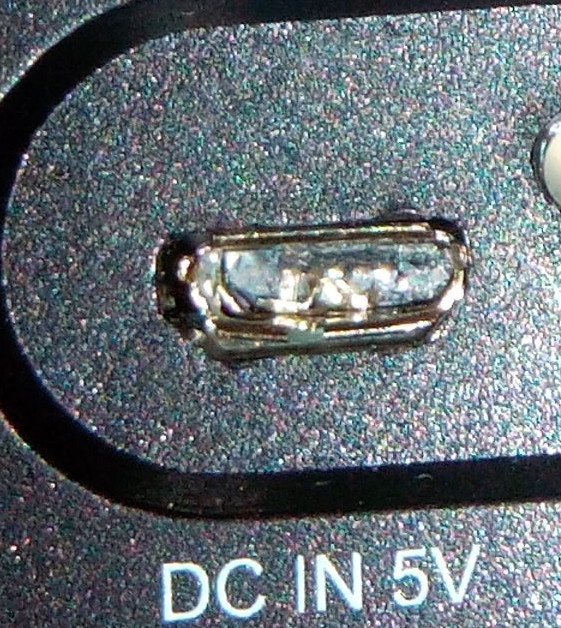

le souci : l'ancien propriétaire a abimé le port USB qui sert à recharger la batterie interne de 3.7 volts, il a voulu faire entrer de force dans le mauvais sens le cable USB, du coup les 5 pins sont complètement enfoncés et tordus,

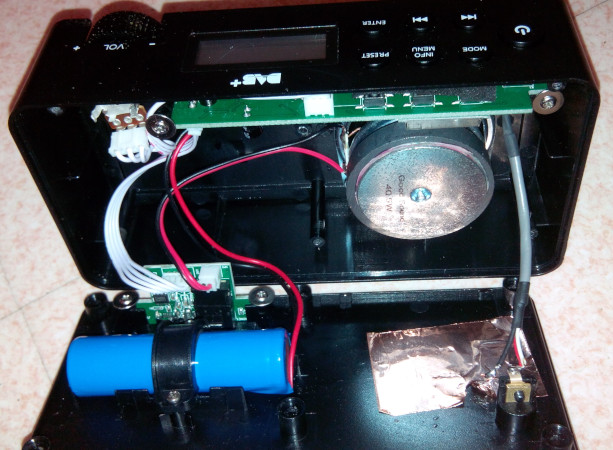

L'intérieur du récepteur radio :

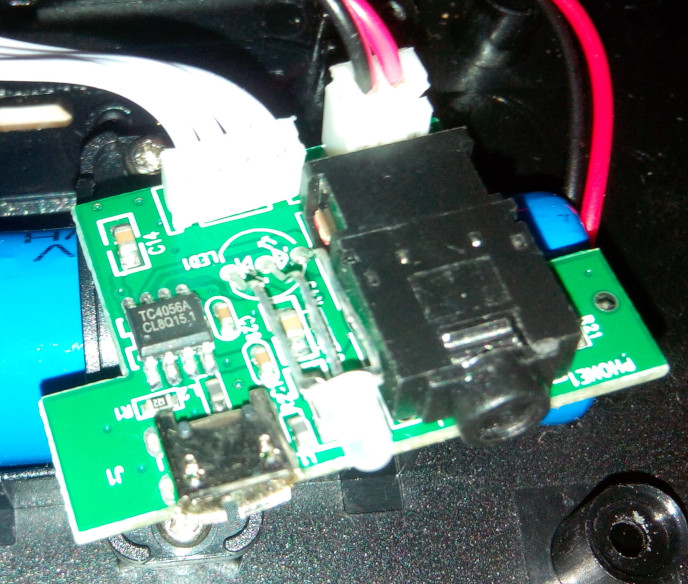

la plaquette où se trouve le port USB :

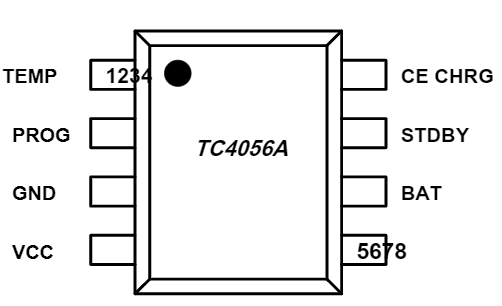

le datasheet du composant TC4056A :
https://datasheetspdf.com/pdf-file/1309 ... /TC4056A/1

Comment vous feriez pour réparer cela ?

J'ai pas trop envie de m'embêter à souder un nouveau connecteur USB (la taille des pins à souder est très petite, pas évident à souder), j'aimerai plutôt remplacer la batterie 3.7 volts par un système classique à piles LR03, 3 x 1.5 volts, mais ça donnerait du 4.5 volts, comment faire pour rabaisser cette tension à 3.7 volts ?

Une autre solution serait de greffer une entrée DC 5 volts au format RCA, en ne passant pas par la connectique USB, mais la petite plaquette ne donne pas d'indice sur la manière d'injecter du 5 volts.

Le poste fonctionne actuellement, mais avec la mention "batterie faible", c'est juste qu'on ne peut plus recharger la batterie à cause du port USB endommagé.

Merci par avance pour vos suggestions.

[bernard7715]

Une autre solution serait de greffer une entrée DC 5 volts au format RCA, en ne passant pas par la connectique USB, mais la petite plaquette ne donne pas d'indice sur la manière d'injecter du 5 volts.

Câblage coté broches d'une connectique USB type A mâle:

[kiki37]

Bonsoir Mannix et bon anniversaire (je viens de voir que mon post n'est jamais parti )
Vcc = + 5 V


ahhahah , grillé par Bernard

[Mannix54]

Merci

En fait c'est du micro usb que j'ai, avec 5 pins :
https://www.amazon.fr/SODIAL-Femelle-Do ... B00SUVOPZ2

https://fr.wikipedia.org/wiki/USB#Micro-connecteurs

les pins 1 et 5 correspondent surement à VCC et GND (ou inversement).

[Mannix54]

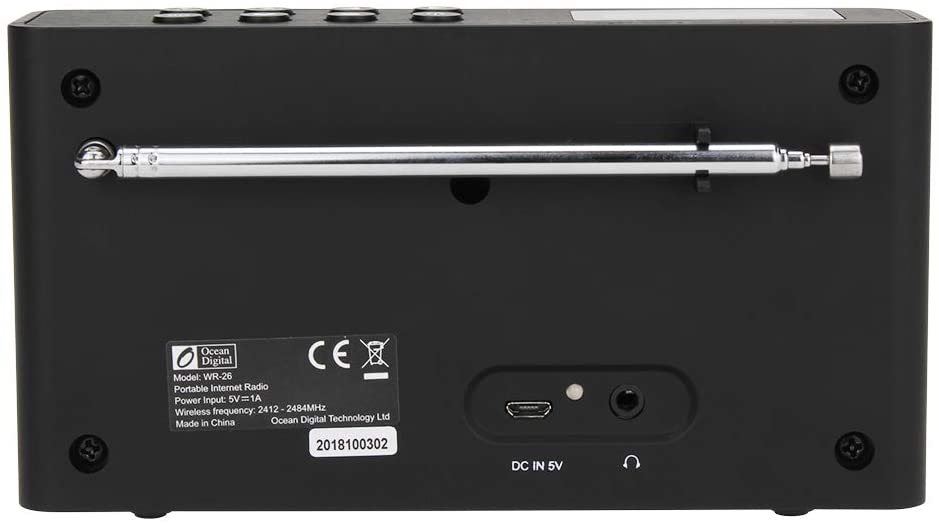

Ici on voit le connecteur USB micro femelle, quand il n'était pas encore abîmé, on voit bien les 5 pins :

[kiki37]

[Mannix54]

Le défi sera de dessouder et souder le nouveau connecteur micro USB, je sais déjà que je n'ai pas le bon fer à souder .

[Franck Morin]

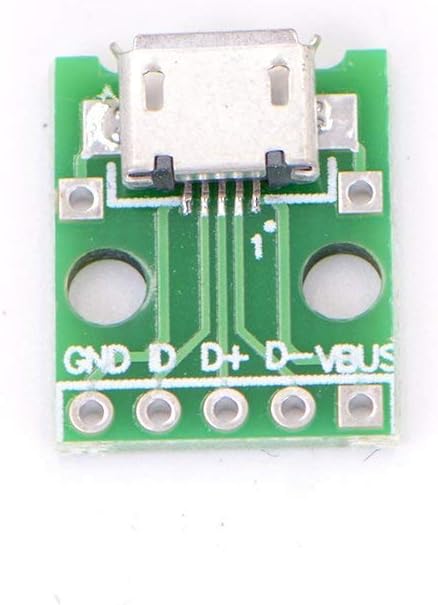

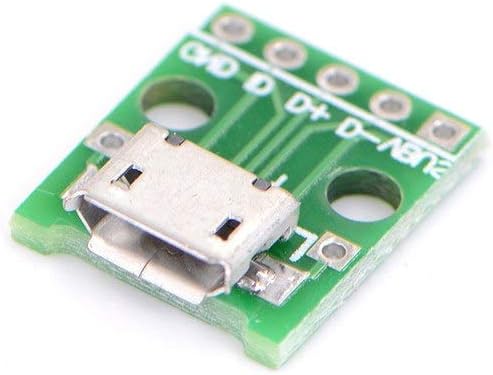

si tu pouvais isoler la piste 5V sur le PCB de ta petite plaquette, tu l'as sur le TC4056A, il suffirait d'y relier le Vbus (Vcc) de ce genre de plaquette que tu mettrais en externe à ton poste, reliée par 2 fils, l'un au Vbus justement et l'autre à la terre.
la terre est simple à trouver dans ton cas, c'est probablement aussi l'enveloppe externe de ton connecteur cassé (à confirmer), tu l'as aussi sur le TC4056A.

tu aurais alors un nouveau connecteur externe micro USB pour alimenter ton poste. pas besoin de dessouder l'ancien.
reste à savoir où faire passer les 2 fils electriques.
Dans ton cas tu n'as rien à faire de la data D+ et D-... tu ne t'en préoccupes pas.

bien sur ce n'est pas très esthétique mais c'est le plus simple et le moins risqué pour ton poste.


[Mannix54]

En effet ça me semble une solution plus facile à mettre en œuvre .

Pour la mettre en oeuvre on pourrait procéder en 2 temps :

- d'abord percer l'arrière du coffret plastique avec un dremel, pour y mettre une prise femelle mini-jack, servant à injecter directement du 5 volts à la puce TC4056A (pins VCC et GND)

- puis créer un cordon en utilisant ta plaquette où le port USB est déjà soudé, à l'autre extrémité du cordon on y mettrait une fiche mini-jack male, ce cordon serait alors à relier à l'entrée mini-jack femelle qu'on vient de greffer à l'arrière du poste.

Sinon l'autre solution moins facile c'est de dessouder le port micro USB endommagé, pour y mettre un nouveau, mais ça demandera l'achat d'une station de soudage appropriée (avec pistolet à air chaud pour dessouder le port micro USB) pour la soudure de précision, et de bons yeux (avec un microscope ou une loupe pour bien souder les 5 pins du port micro USB).

[bernard7715]

Il y a aussi la micro USB-c

Adaptateur micro Usb-b/micro-c


L’avantage des micro USB-c, c'est que la fiche n'a aucune orientation.

Brochage de l'USB-c
