Tableau blocks/fréquences RNT (DAB+)

par **bernard7715** » 25 Juin 2014 11:18

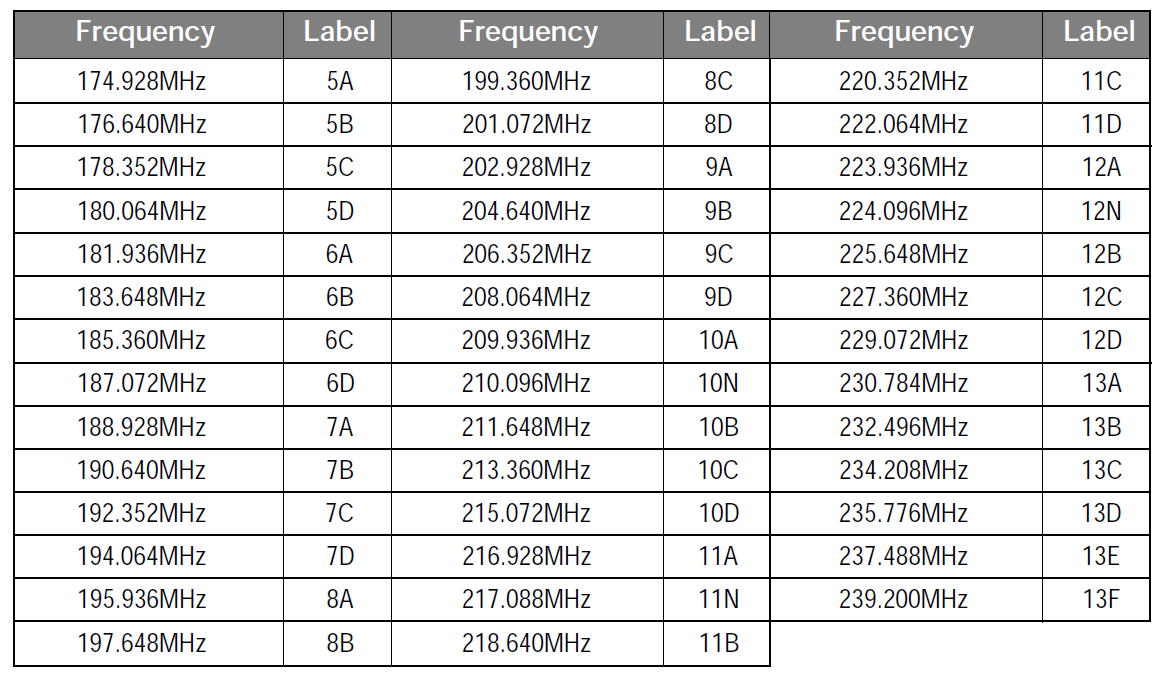

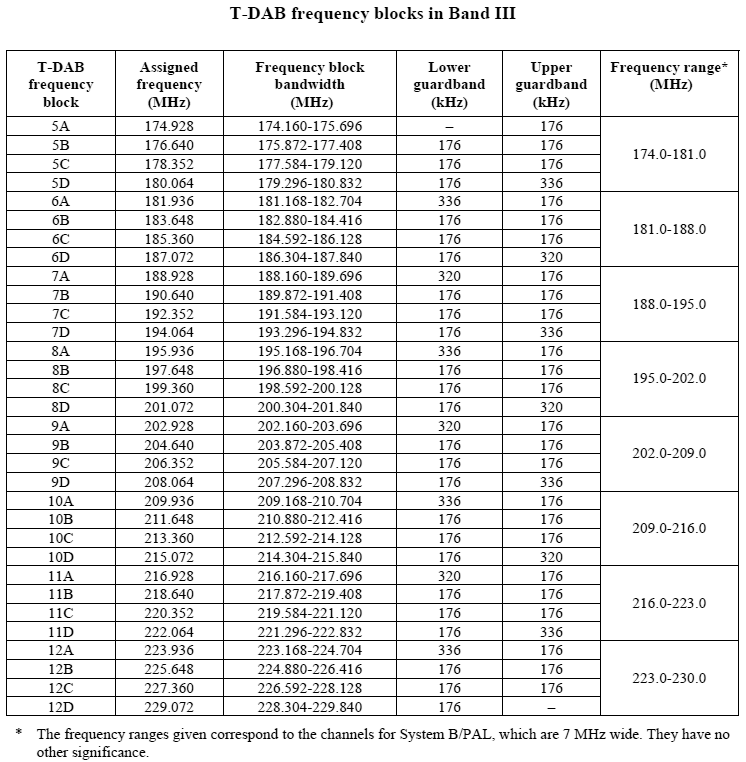

: T-DAB blocks frequency

Pour ceux qui ont une ancienne antenne "Canal+" du temps de l'analogique, comparaison des canaux

: canaux VHF Bande III L'.jpg (21.79 Kio) Vu 5799 fois

ou ici:
http://www.brunero.it/pdf/frequency_blocks.pdf

5A 174928
5B 176640
5C 178352
5D 180064
6A 181936
6B 183648
6C 185360
6D 187072
7A 188928
7B 190640
7C 192352
7D 194064
8A 195936
8B 197648
8C 199360
8D 201072
9A 202928
9B 204640
9C 206352
9D 208064
10A 209936
10N 210096
10B 211648
10C 213360
10D 215072
11A 216928
11N 217088
11B 218640
11C 220352
11D 222064
12A 223936
12N 224096
12B 225648
12C 227360
12D 229072
13A 230784
13B 232496
13C 234208
13D 235776
13E 237488
13F 239200

par **Franck Morin** » 11 Jan 2015 11:32

Rappel du profil de signalisation du CSA pour l'occupation des canaux de la TNT en bande VHF:

LE PARTAGE DU SPECTRE AVEC LES SERVICES ANALOGIQUES
La ressource spectrale utilisée en France couvre les bandes VHF III , UHF IV et UHF V ; elle est découpée en canaux de largeur de bande de 7 ou 8 MHz.
La fréquence centrale des canaux considérés prend une valeur selon les formules suivantes :

· en VHF (canalisation de 7 MHz) :
Lorsque la bande III VHF est employée, les fréquences de centrage fc des signaux DVBT RF reçus sont:
fc = 177, 5 MHz + (N - 5) x 7 MHz + foffset
N = {5, ..., 12} (numéro de canal VHF)

· en UHF (canalisation de 8 MHz) :
Lorsque les bandes de fréquence UHF IV et V sont employées, les fréquences de centrage fc des signaux DVB-T RF reçus sont:
fc = 474 MHz + (N - 21) x 8 MHz + foffset
N = {21, ..., 69} (numéro de canal UHF)

Afin de permettre la cohabitation entre services numériques et analogiques, un signal numérique du réseau TNT français pourra être émis avec un décalage (foffset) par rapport à la fréquence centrale du canal de -166kHz, 0 kHz, +166kHz, +333kHz ou 500kHz.

par **Franck Morin** » 05 Juin 2018 22:45

Nouvelle formule (magnifique elle aussi) :

La fréquence centrale, exprimée en MHz, d'un canal désigné par un nombre entier n compris entre 5 et 12 et une lettre de l'alphabet de rang r (r compris entre 1 et 4) est donnée par la formule :
138,216+7 n+1,712 r+0,008 Pair (n) (MHz),
où Pair (n) vaut zéro si n est impair et un si n est pair.

source

par **Senuphile** » 02 Jan 2022 21:53

Au delà du 12A en France, ce sont des fréquences réservées pour des communications militaires.

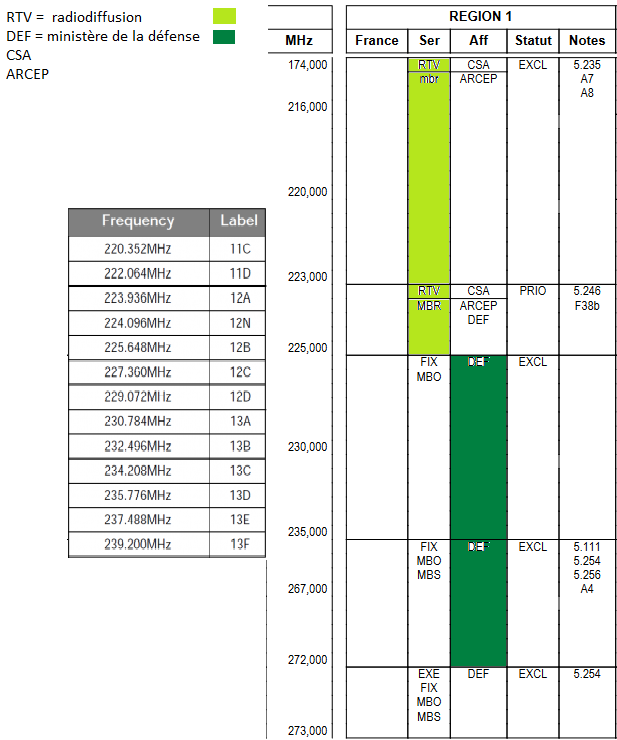

j'ai collé un extrait du tableau des fréquences dab
http://www.tvnt.net/forum/tableau-blocks-frequences-rnt-dab-t34497.html#p554878
à un extrait du TNRBF de Décembre 2021 (Tableau National (francais) de Répartition des Bandes de Fréquences) page 100
France , Région 1 (Europe/Russie/Afrique)
https://www.anfr.fr/fileadmin/mediatheque/documents/tnrbf/TNRBF_2021-12-14.pdf

Le DAB+ s'arrete donc vers 225 MHz, après le 12A
