Antenne avec filtre?

[oursbrun]

bonjour à tous,

La TNT est arrivée à FOIX 09, IL Y A 8 jours.
Je suis dans un locatif de 12 apparts sur 3 étages.
Sur le toit se trouve une antenne UHF, servant à la TV analogique.
Après recherche des cannaux TNT, il faut se rendre à l''évidence, il manque le multiplex RI. Responsable, probablement l'antenne (voir photo jointe) a moins qu'il y ait un filtre empêchant la capture des cannaux manquants.
Comment savoir si l'antenne est fitrée.
merci pour vos réponses.
A+

[vidéo-33]

une antenne n'est pas filtrée par elle même , c'est au niveau des amplis
mais elle peut cependant être bande étroite ou bande large 21-69

rapelles nous sur quel canal tu es censé trouver le R1

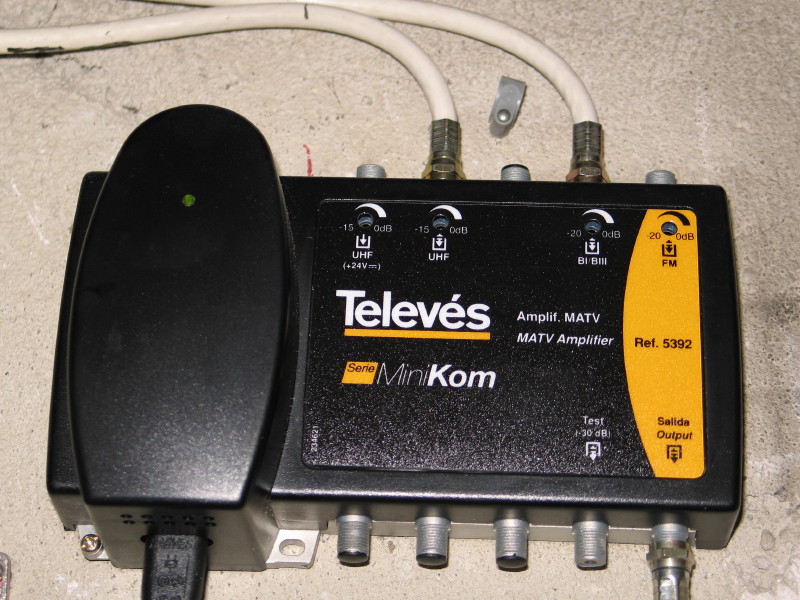

l'ampli en photo n'est pas filtré

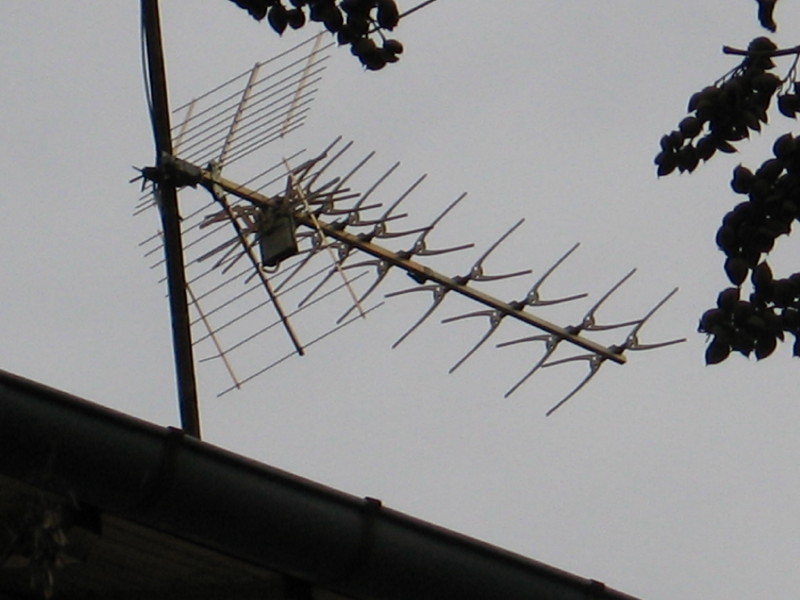

l'antenne en photo est médiocre et trop basse sur le mât

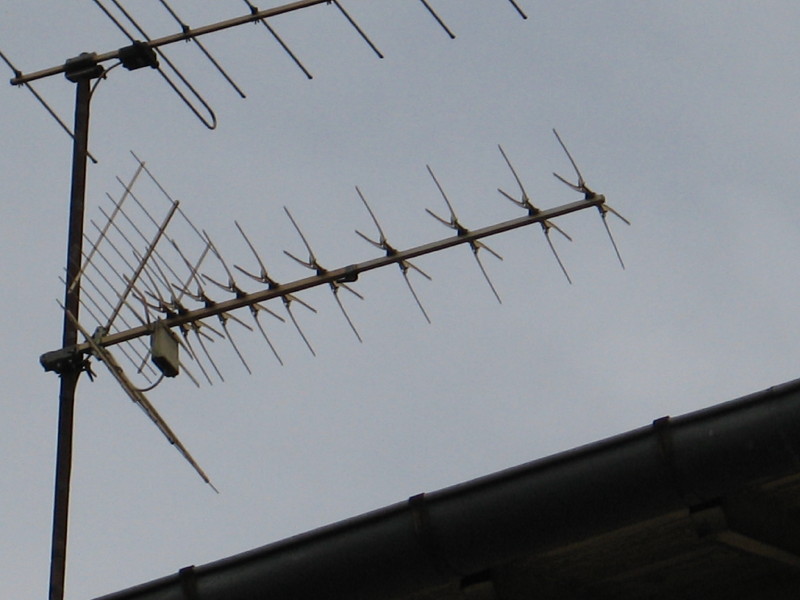

y a t il l'antenne VHF au dessus ??
si c'est le cas il faut faire le contraire , mettre toujours la UHF au plus haut
car les fréquences sont plus "à vue"

à combien de distance es tu de l'émetteur ?
as tu des obstacles proches face à l'antenne ?

[Dexter]

Si c'était une antenne ancienne genre canaux 21-38, il te manquerait d'autres multiplex. Il y a aussi des antennes dites 21-69, qui galère au dessus de 50 et ton multiplex semble être en canal 56.

Faut que tu vois à la station de tête, s'il y a un filtre mais en général ça fait amplificateur en même temps et sur ta photo c'est uniquement un ampli... Montre nous s'il y a d'autres appareils.

edit: Oups devancé

[johnny]

Cette antenne est une FUBA, difficile de dire à l'oeil si elle est large bande, une chose est sûre c'est qu' il y avait des "groupe de canaux" dans cette gamme.

[oursbrun]

RE à tous,

Effectivement le R1 correspond bien au C56.
Du toit je vois l'émetteur qui se trouve en ligne sur Goggle à 5,6 Km et à 1200 m d'altitude, avec un dénivellé par rapport mon emplacement de 800 m.
Acun obstacle sur le trajet.
Sur mon BRAVIA W4500 l'image est sublime en TNT avec un Pré- Viterbi de 6.20 E-4. Peut être que ce sera mieux ensuite.
Faut-il supprimer désormais le rateau VHF, qui ne servait qu'en N et B ?
A+

[oursbrun]

RE,

supplément de renseignements:
R2 C23
R6 C32
R4 C41
R3 C44
R5 C53
R1 C56

A+

[ronaldo1]

Bonsoir, quelle est la qualité et la puissance du multiplexe R5 (chaînes HD)?

[oursbrun]

Pour Ronaldo1

Pour ma région pa puissance du multiplx R5 est de: 7,5W comme tous les autres d'ailleurs.
oursbrun

[ronaldo1]

En faite je demandais la puissance que perçoit ta tv (la plus pas part des tv indique la puissance et la qualité sur une échelle qui va de 0 à 100).

[Dexter]

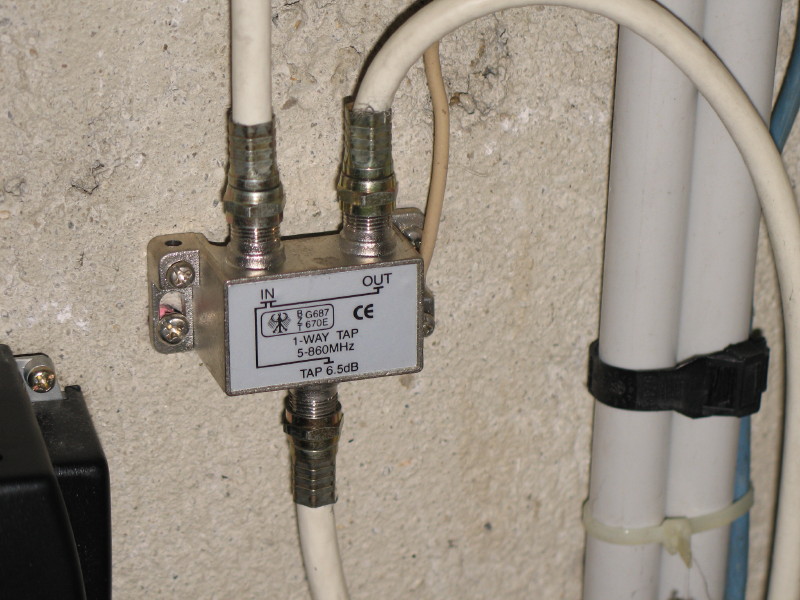

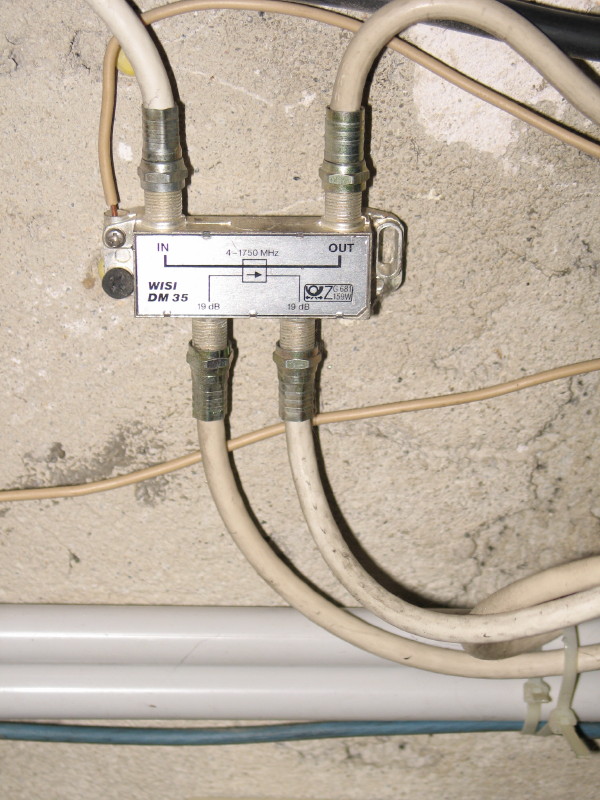

Il a une sony donc il a carrément le ber en entrée, comme tu l'as dit e-4 sur je ne sais pas quel multiplex, c'est bien, et les appareils que t'as pris en photo sont des dérivateurs qui dispatche le signal dans les apparts. A moins qu'il y ai un filtre caché derrière le mur , ça viendrai bien de l'antenne.
