Bizarre et pas simple ! :?:

[Yann3560]

Pour mon problème, en combinant vos posts j'ai trouvé d'où venait le pb.

En tête de l'ampli la câble est un câble blanc de bonne facture.

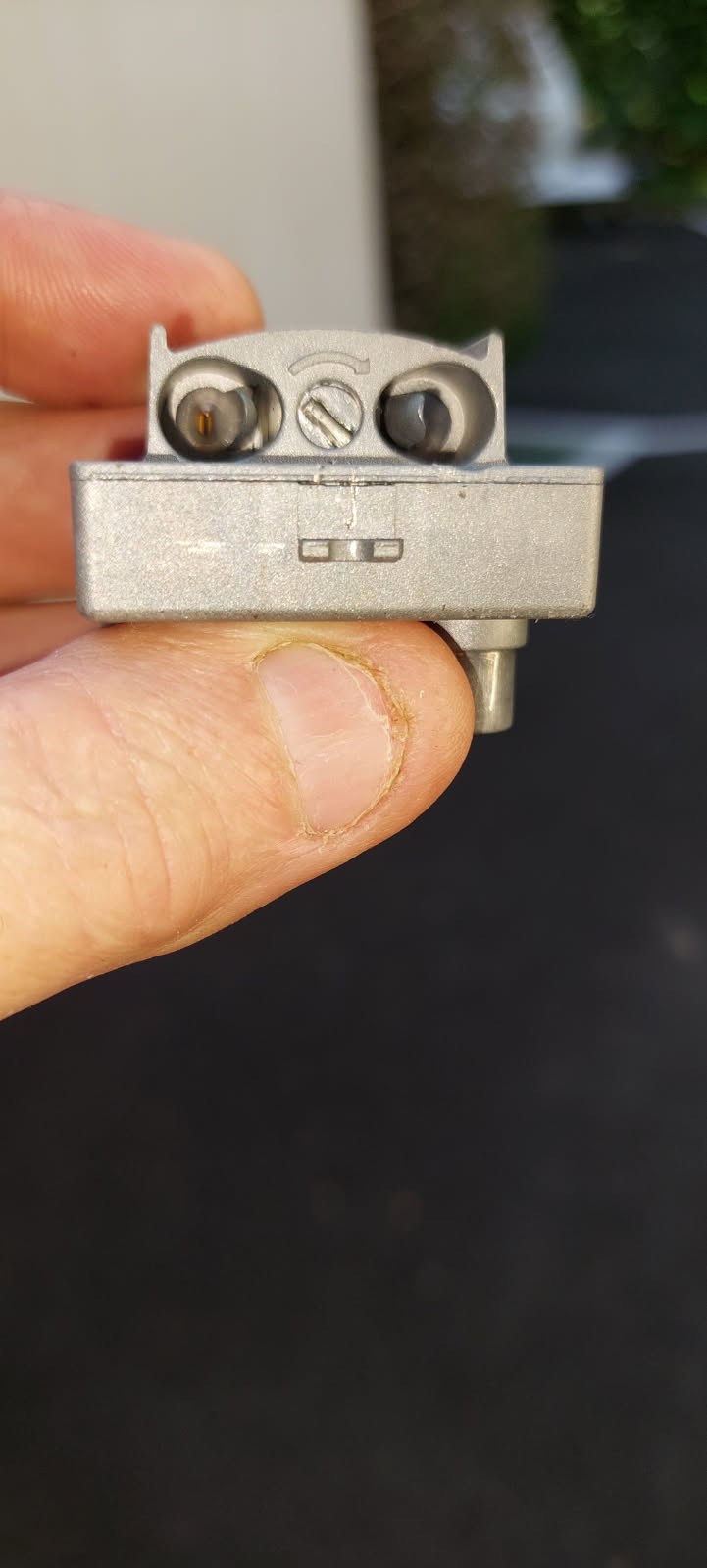

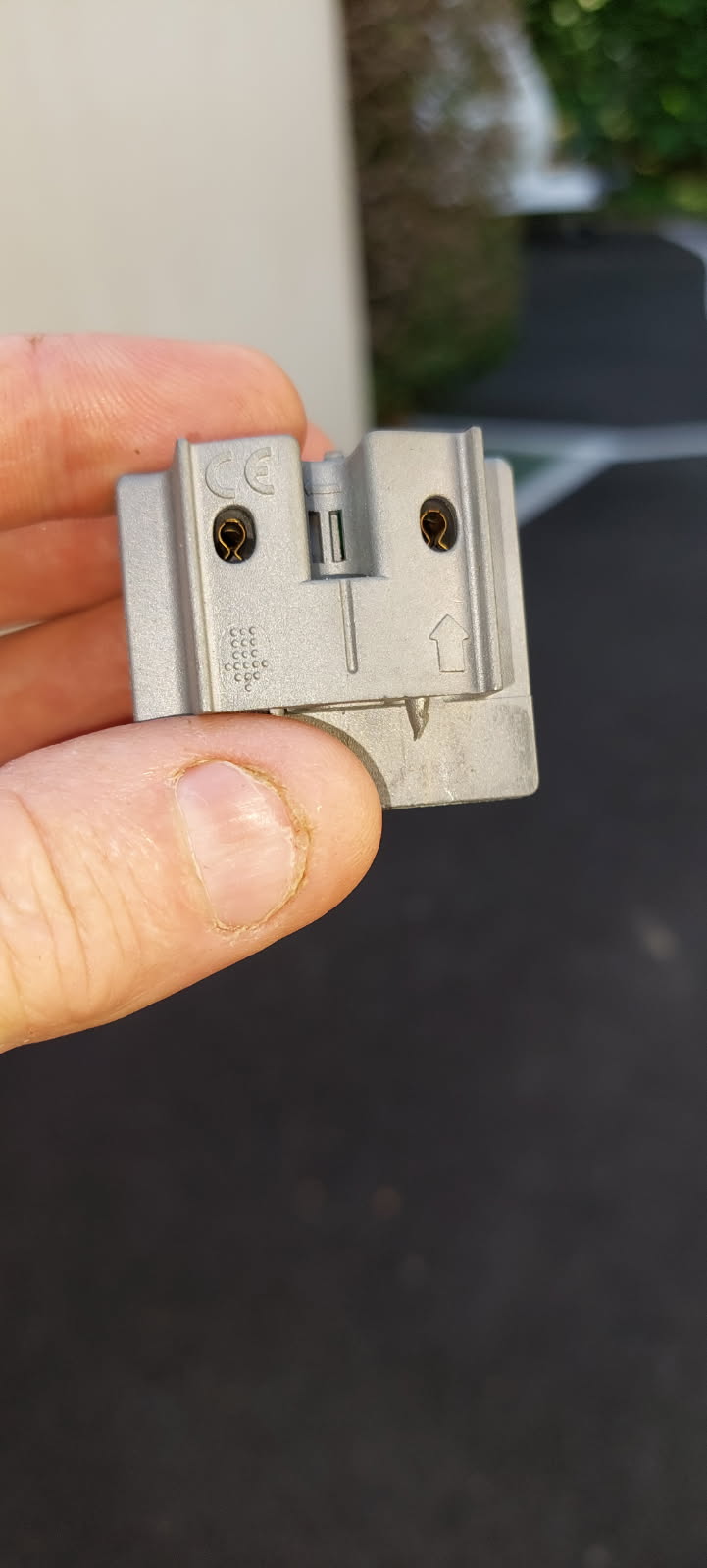

Par contre il s'arrête à l'étage sur une prise avec une doublette de M....E et repart avec un câble noir (pas de marquage) qui descent à la prise TV à problème.

Le câble possède un blindage ultra fin qui se délite facilement.

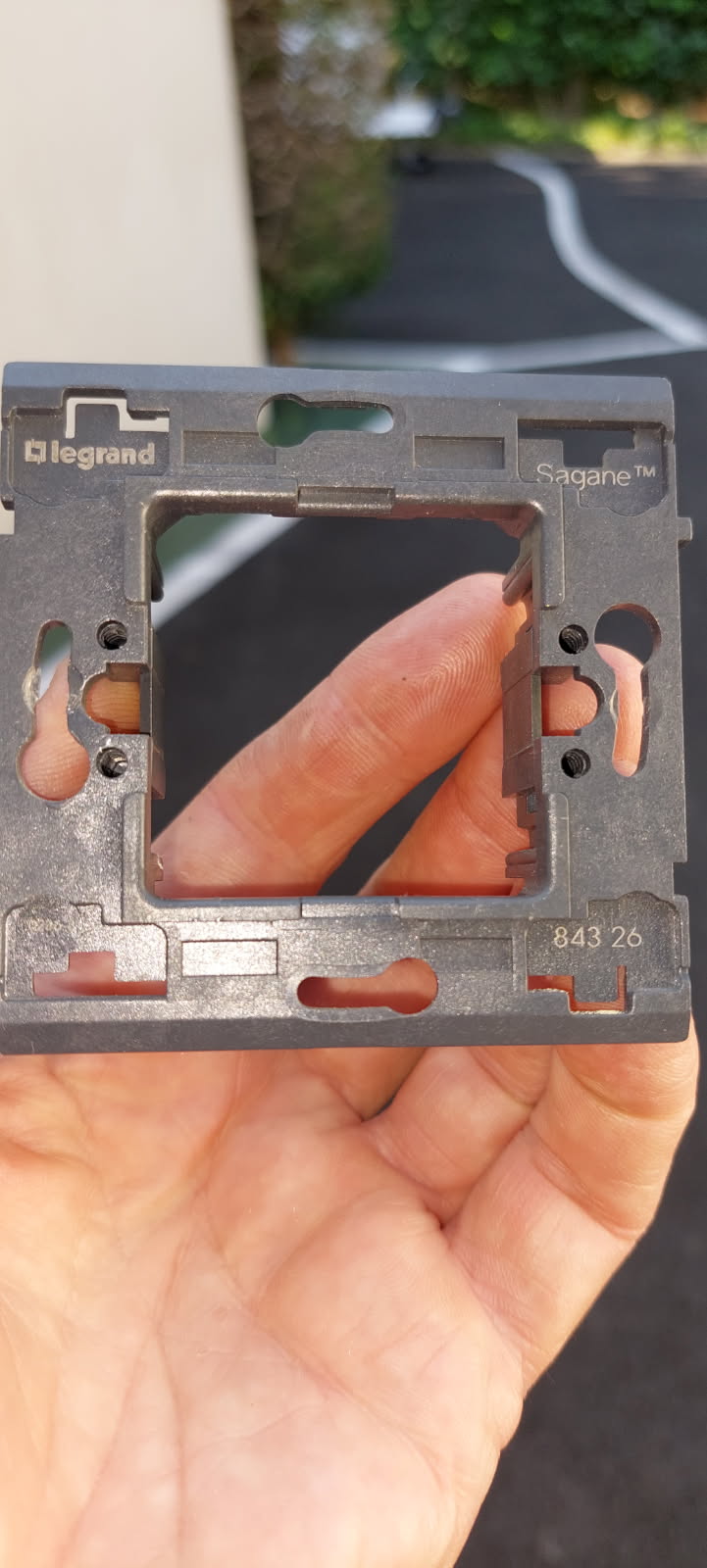

De plus elle est montée sur une prise Legrand mosaïque des plus bizarres et mal foutue.

-->

-->

-->

En coupant un morceau de câble et en raccordant avec une fiche F, j'ai réussi à recevoir mes chaînes manquantes.

Je vais donc virer le câble noir, la doublette et la prise TV et remplacer le tout par de matos correct.

Merci à tous pour vos bons conseils

[kiki37]

Bravo à toi et comme tu di "yapuka"

[Alice95000]

Salut,

Je vois qu'on a le même alors

[Yann3560]

Je reviens vers vous en urgence car j'ai fait une con.....rie.

Afin de refaire mes câbles et supprimer des longueurs inutiles après avoir refait l'isolation du grenier, j'ai tout démonté sans prendre des photos.

D'y coup je me retrouve comme un c.n.

Je ne sais plus où brancher l'entrée antenne et la sortie vers la TV sur mon ampli.

J'ai la séquence suivante:

Antenne
Filtre 5G
Ampli
Alimentation
Multicoupleur
TVs

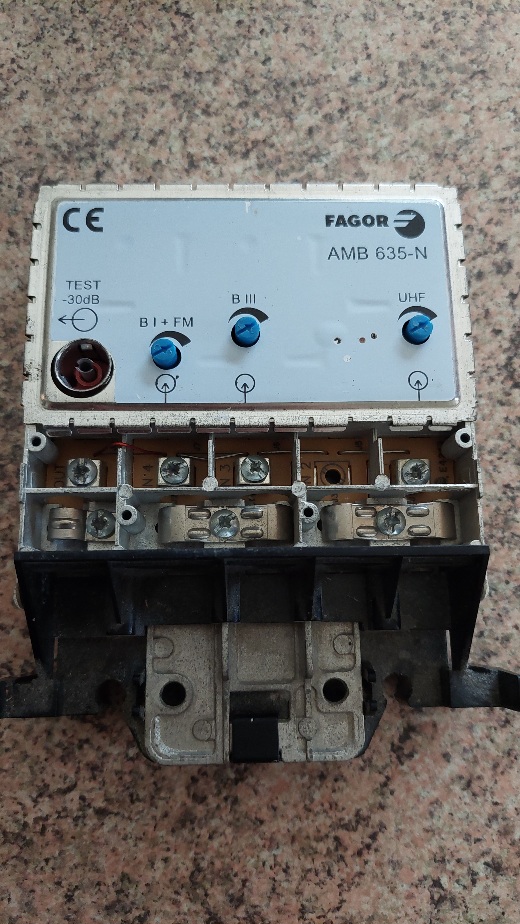

Pour l'ampli qui me pose problèmes
Entrée filtre = ?
Sortie alim = ?

Les flèches sur l'ampli ne sont pas claires pour moi

Vu 460 fois

[kiki37]

Vu 457 fois

[Yann3560]

Un grand merci Kiki

[Yann3560]

Un grand merci Kiki

Tu es sûr de ton coup ?

Sans l'ampli et avec juste l'alimentation j'ai quelques chaînes.

En remettant l'ampli, je n'ai plus rien.

[Yann3560]

J'ai fait et refait les tests.

Avec le fagor (qui fonctionnait avant à 100%) et ton câblage : 0 chaîne.

Si j'enlève le fagor et que je connecte directement le filtre à l'alimentation, j'ai une partie des chaînes.

Pas de problèmes sur mon émetteur à priori (Rennes St Pern).

Par contre je note sur le fagor entièrement câblé entre entrée et sortie: Pas de continuité entre les câbles cuivre (entrée/ sortie) mais continuité OK pour la tresse de masse.

Du coup, un PB du Fagor ? Je n'ai fait que démonter/ remonter les câbles.
Le câblage est erroné ?
Si je modifie au pif, je peux cramer qqc ?

HELP

[kiki37]

vérifie tes branchements pontets/cavaliers, qu'il n'y ait pas un brin de masse qui traine et fasse un court-circuit

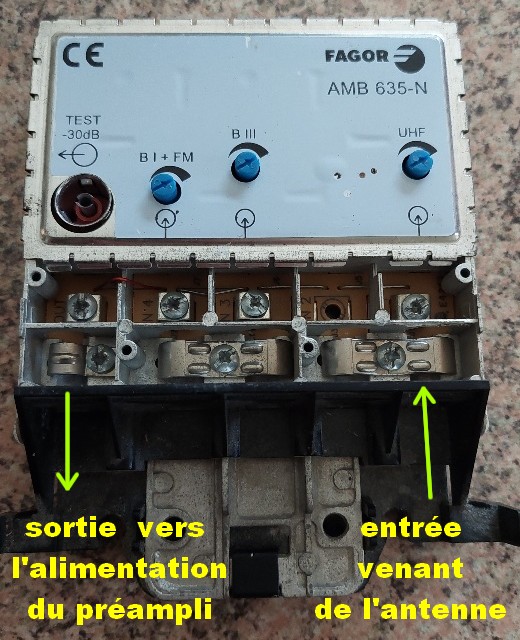

c'est la fiche 24 V de l'alimentation qui doit être branchée à la sortie du préampli. Les 24 V y sont ils ?
vérifie que le potentiomètre de réglage UHF soit bien à fond vers la droite

Par contre je note sur le fagor entièrement câblé entre entrée et sortie: Pas de continuité entre les câbles cuivre (entrée/ sortie) mais continuité OK pour la tresse de masse.

Pas de continuité où ?

• si c'est entrée et sortie du préampli, c'est normal
• si c'est entre sortie de l'ampli et la sortie 24 V de l'alimentation, c'est anormal

Le filtre 700 MHz doit être entre l'antenne et l'entrée UHF du préampli

[Yann3560]

Non, rien qui traîne.
Sinon j'aurai des continuités entre câbles et masses.

J'ai 28 V en sortie d'alimentation.

Le potard UHF est à fond.

Le filtre est bien au cul de l'antenne.
Ensuite, c'est le préampli Fagor.

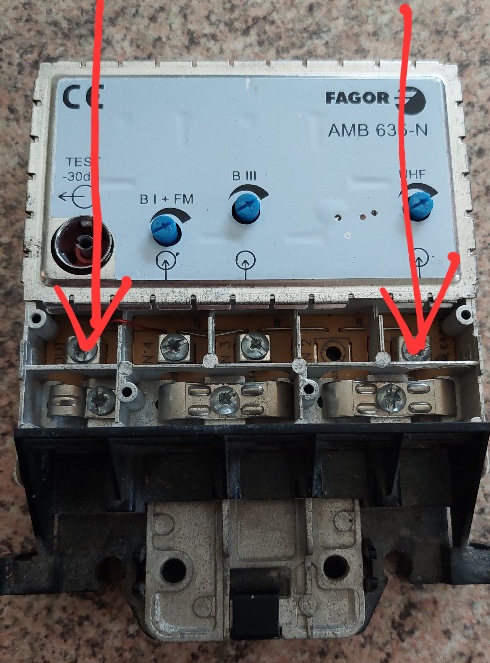

Pour la discontinuité c'est là ( ici sur ancienne photo câbles enlèvés)
