branchement amplificateur TV

[leonidas]

Merci kiki37 et aux autres c plus clair !!

Cordialement

[leonidas]

Bonjour a tous et a toutes !!

Je reviens vers vous après avoir réalisé le montage en respectant la marche a suivre
Pas de signal TV .A votre avis d où vient le disfonctionnement.

Merci de vos réponses !!

http://zupimages.net/viewer.php?id=18/49/lt53.jpg

http://zupimages.net/viewer.php?id=18/49/2pkh.jpg

http://zupimages.net/viewer.php?id=18/49/lzy4.jpg

http://zupimages.net/viewer.php?id=18/49/u5mw.jpg

[kiki37]

malheureusement, tes photos ne permettent pas de suivre les câbles et de savoir où ils vont , et je crains que tu ai mal branché le répartiteur
De plus, il faut que le répartiteur laisse passer le courant continu pour alimenter le préampli (ta photo trop sombre ne permet pas de lire les indications)



près de ton téléviseur, les branchements doivent être comme cela ?

[bernard7715]

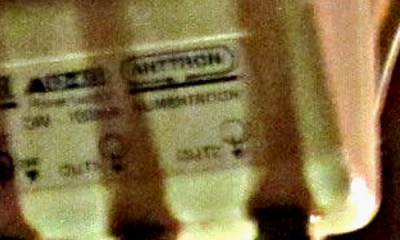

Kiki37, notre ami a fais une erreur dans son branchement des câbles sur l'alimentation.



L'arrivée antenne ne se fait pas sur le connecteur central mais sur le connecteur gauche de l'alim.


Comme on peut le constater sur l'agrandissement de la photo de son alim. prise dans les combles, les connecteurs de droite sont marqués OUT donc ce sont des sorties.

[leonidas]

Merci une fois de plus, je vais essayer demain et je vous tiendrai au courant

Cordialement

[kiki37]

Kiki37, notre ami a fais une erreur dans son branchement des câbles sur l'alimentation.



L'arrivée antenne ne se fait pas sur le connecteur central mais sur le connecteur gauche de l'alim.


Comme on peut le constater sur l'agrandissement de la photo de son alim. prise dans les combles, les connecteurs de droite sont marqués OUT donc ce sont des sorties.

Ah, voilà pourquoi ça ne fonctionne pas !
Je n'ai fait que reprendre la photo du branchement et c'est léonidas qui n'a pas branché le cable allant au socle mural au bon endroit

[bernard7715]

Ah, voilà pourquoi ça ne fonctionne pas !
Je n'ai fait que reprendre la photo du branchement et c'est léonidas qui n'a pas branché le cable allant au socle mural au bon endroit

. KiKi37, la photo était la seule que je pouvais posté sans mettre un lien.
Car étant sur ma tablette, impossible recopié le "Code BBCode (pour forum)" de la photo de leonidas. Malgres l'essais sur trois navigateurs différents (opera, firefox et chrome).

[leonidas]

Bonjour, petit retour tout fonctionne grâce à vos explications claires et précises
Y a que le téléviseur de ma chambre où il y a une déperdition du signal sur pas mal de
chaînes c était malheureusement quasiment la même chose avec l ancienne installation .

Cordialement

[bernard7715]

Y a que le téléviseur de ma chambre où il y a une déperdition du signal sur pas mal de
chaînes c était malheureusement quasiment la même chose avec l ancienne installation .

Quel est la référence du cable qui relie ce tv a la prise murale

[leonidas]

J ai oublie de dire que j avais un adaptateur TNT qui est relié à ma prise murale et a mon téléviseur et concernant la référence j ai une inscription sur le câble a savoir si c est ça ?

Cordialement

http://zupimages.net/viewer.php?id=18/49/a7mc.jpg

http://zupimages.net/viewer.php?id=18/49/9skv.jpg

http://zupimages.net/viewer.php?id=18/49/v771.jpg
