Grillé 3 amplificateurs en un an

[vidéo-33]

:cry: je coirs que ça y est le 4 ème ampli vient de grillé ....

je pense qu'il y a vraiment un pb sur ton installation !
Nous sommes nombreux sur le forum a avoir des amplis qui n'ont pas bougé en 15 ans...
et d'ailleurs qu'est ce qui grille dans tes amplis ? leur alimentation sur le 220V ou les transistors d'entrée ?

[bernard7715]

:cry: je coirs que ça y est le 4 ème ampli vient de grillé ....

Nous sommes nombreux sur le forum a avoir des amplis qui n'ont pas bougé en 15 ans...

+1 , voir plus comme chez moi, il est en service depuis de 1987.

Franchement ça commence à me gavé cette TNT il faut des apareil que l'on n'avait pas besoin avant,
et c'est que du piètre matériel
je crois que je vais oublier la TNT comme celà j'économiserai la redevance.
Ce n'est vraiment pas une technologie au point....

Si tu n'avais pas besoin d'ampli du temps de l'analogique soit tu avais une piètre qualité d'image ( bruit dans l'image), soit ton antenne n'est pas adapté au plan de fréquence de la TNT de ton département.

Quel est ta commune?
Ton antenne est dirigé sur quel émetteur?.

[Izentrop]

Bonjour,
Je ne pense pas que ce soit du 380v car ça aurait cramé instantanément.
Ni

activé l'option antenne active sur tes décos

car l'ampli ne laisse pas passer le courant depuis ses sorties.
Reste un raccordement au petit bonheur la chance dans une boite de dérivation, aux bornes d'une charge mal antiparasitée et à forte réactance inductive, provocant, à ses bornes, au moment ou elle est commutée une surtension susceptible d'endommager notre pauvre ampli.

D'ailleurs un ampli n'est qu'une solution supplémentaire de distribution, un kit préampli est plus judicieux pour ce type d'installation :
Un préampli placé en sortie de toiture avec le câble relié à l'antenne le plus court possible.
Un répartiteur avec passage de courant à la place de l'ampli actuel.
Et l'alimentation raccordée sur une prise à proximité d'un des TVs

[miky01]

:cry: je coirs que ça y est le 4 ème ampli vient de grillé ....

je pense qu'il y a vraiment un pb sur ton installation !
Nous sommes nombreux sur le forum a avoir des amplis qui n'ont pas bougé en 15 ans...
et d'ailleurs qu'est ce qui grille dans tes amplis ? leur alimentation sur le 220V ou les transistors d'entrée ?

Ca serait intéressant de voir ce qui a claqué, ca pourrait te donner une bonne idée de l'origine du pbs, ca peux etre simplement ton installation qui a une mauvais mise a la terre, ton récepteur qui a des tensions anormales sur la fiche d'antenne (ca arrive a cause des condensteurs de déparasitage secteur du déco qui mettent la fiche antenne a plus de 100V...)

Si tu as gardé un cadavre d'un de tes amplis mort, tu peux toujours me l'envoyer, je lui ferais volontier une analyse du composant claqué, si c'est démontable et qu'il contient pas un seul IC hybride.

[Sylvain_07]

merci de vos réponses.

1) désolé pour le dérrangement, je me suis emballé un peu vite ce coup-ci : l'ampli n'a pas grillé :

ce sont les rafalles de vent qui avaient fait tourner l'antenne . pourtant je l'avais bien sérré. (pas assez la preuve)
je l'ai bien ressérér trés fort.

2) à la question quest-ce qui est grillé dans les ampli : je n'en sait rien : ils ne marchent plus.
j'en ai démonté un mais on ne voit rien de spécial pas de trace noire de composant brulé..

3) pour le réglage du mode d'antenne c'est trés intéressant car justement j'ai activé l'option antenne active sur mes appareils

je pensé que c'est ce qu'il fallait mettre si on avait un antenne amplifiée ???

Cette option n'est pas trés claire!!!
peut être celà quia grillé mes autres ampli???
Je désactive cette option vite fait???

4) à Mik 01 : oui j'ai gardé mes 2 derniers cadavres
je peut éventuellement te les envoyé si tu m'envoi ton adresse en MP
par contre je ne sait pas ce que c'est un IC hybride???

[Sylvain_07]

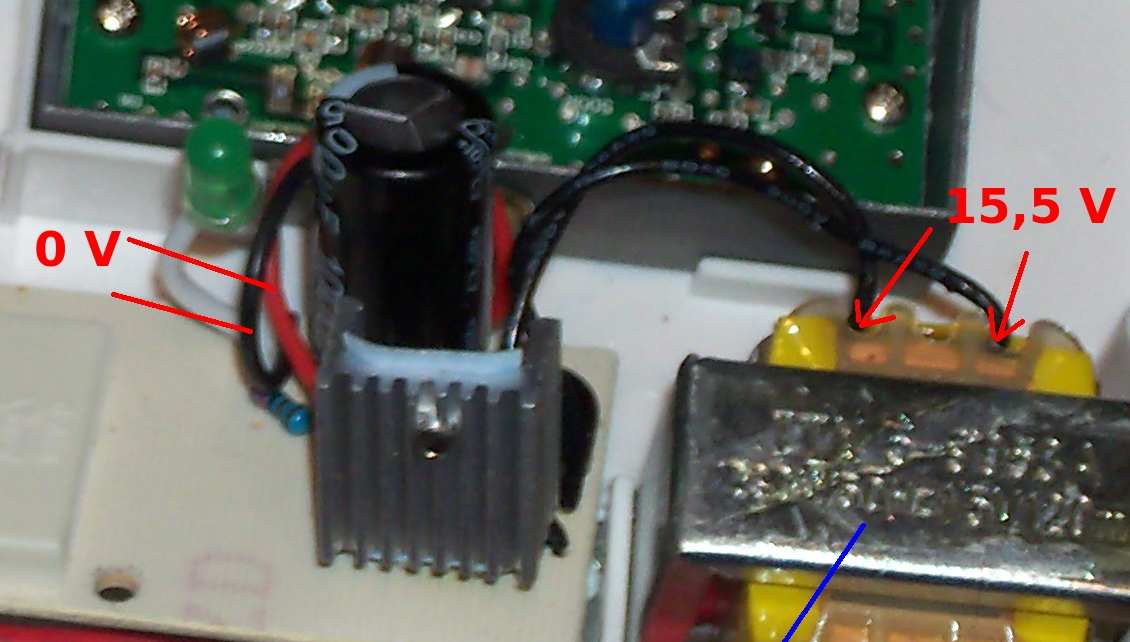

Voilà une photo des 2 ampli un que j'ai démonté, l'autre non.

j'ai pris quelques tension avec le potentiomètre : je trouve des truc bizarres :

le premier non démonté affiche la même tension de sortie sur les 3 fiches F : 3.7 V chacune
le second affiche 3,4 v pour l'entrée entenne et TV2 et 1V pour TV1

sur le démonté : la tension à la sortie du transfo est de 15,4 V
la diode s'alume bien sur les 2 ampli lorsqu'ils sont sous tension
par contre je n'ai pas réussit à trouvé une tension entre le fil rouge et le noir qui partent de la plaquette blanche vers le circuit imprimé vert.

[bernard7715]

affiche la même tension de sortie sur les 3 fiches F : 3.7 V chacunele second affiche 3,4 v pour l'entrée entenne et TV2 et 1V pour TV1

j'ai pris quelques tension avec le potentiomètre

Non c'est un voltmètre ou plutôt un contrôleur universel.

j'ai pris quelques tension avec le potentiomètre : je trouve des truc bizarres : le premier non démonté affiche la même tension de sortie sur les 3 fiches F : 3.7 V chacunele second affiche 3,4 v pour l'entrée entenne et TV2 et 1V pour TV1

Ton voltmètre était sur continu ou sur alternatif ?

je ne sait pas ce que c'est un IC hybride???

Un ic hybride voir la photo ci dessous, par contre ton ampli n'en est pas équipé. Se sont des composants en CMS.

Vu 897 fois

[vidéo-33]

Les mesures de tension sur les pries F n'ont aucun intérêt.
Pour la sortie du transfo tu dois mesurer en AC alternatif sur ton contrôleur universel,
en revanche après la carte blanche (redresseur,filtrage et régulateur) tu dois passer en mode continu DC
sur ton voltmètre pour mesurer entre rouge et noir qui vont au circuit imprimé vert
tu devrais trouver +12V

regardes aussi si tu vois dans quel état est le gros condensateur chimique sur la carte blanche

[Izentrop]

Bonjour,
Les 0 V, si ils ont bien été mesurés en tension continue, indiquent une régulation HS. Il faudrait dessouder un des fils pour vérifier que le côté ampli n'est pas en cc.
Le chimique n'est apparemment pas gonflé ?

[Sylvain_07]

Merci de vos réponses :

j'ai mesurer les tentions avec un Multimètre pour être exact.

les tension indiquée sont des tension alternatives.

Niveau Fils rouge et noir : je n'ai détecté aucunes tension lors de mes mesure que se soit en alternatif ou continu.

Le chimique ne présente pas de défaut visuel comme l'ensemble des composant, il n'y a pas d'odeur particulière non plus pas d'odeur de cramé ni rien.

je vais essayer de dé-soudé le fil noir et mesurer les tensions ( de toute façon il n'y a rien à perdre...
