Grillé 3 amplificateurs en un an

[vidéo-33]

Tu dois mesurer en CONTINU entre rouge et noir et avoir par exemple +12V
si ce n'est pas le cas le pb se situe sur la carte blanche :
le régulateur sur le radiateur ou une résistance fusible

dans ce cas fais nous une photo en gros blanc de ce qui se trouve recto-verso sur la carte blanche

PS) la led semble elle allumée, elle est branchée où ?

[Emmebel]

...dans ce cas fais nous une photo en gros blanc de ce qui se trouve recto-verso sur la carte blanche

Tu veux sans doute dire en gros plant

[Sylvain_07]

je viens de désouder le fil noir et j'ai mesurer la tension :
je trouve 8,9 V en courrant continu entre le fil rouge et le fil noir

la led est branchée sur la carte blanche

la carte blanche vue de dessous :


la vue de dessus :

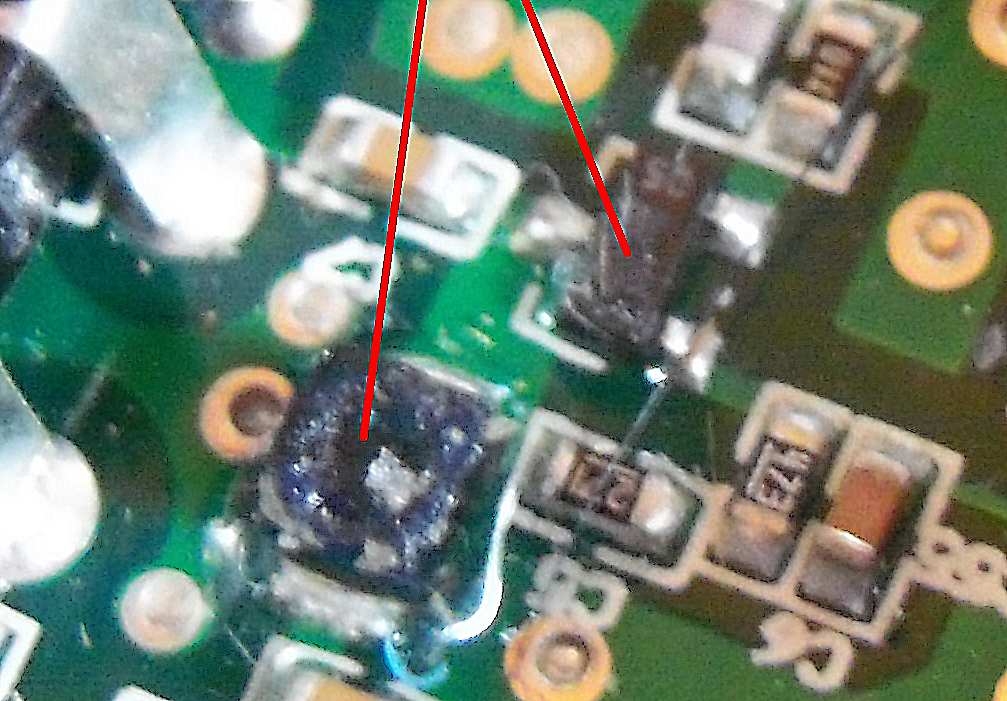

sur la carte verte en l'examinant de plus près à la loupe :
la couche de plastique vernis du dessus et lisse et brillante sur toute la carte sauf sur une petit zone ou on dirait que le vernis à cloqué :

[Sylvain_07]

la tension 8.9 V semble correcte :

je viens de regarder les référence du régulateur et fait une petite recherche sur le net :

et voici le modèle de mon régulateur :
http://fr.farnell.com/stmicroelectronic ... dp/1087089


la puissance de sortie et de 9 V .

donc le soucis se situerai dans la carte verte
peut être les composant ou le vernis semble avoir cloqué!!!

je vais démonté le second pour voir si j'ai les mêmes symptomes

[Sylvain_07]

Résultats de l'ouverture du second :

sans démonter les fils rouge et noir : j'ai bien du 8.9 V aussi

par contre la carte verte à l'air moins jolie :
pas de trace de vernis cloqué, mais on dirait que l'on a versé du caramel sur la carte :
l'orsqu'on l'incline à la lumière on à l'impression qu'il y a une pélicule marorn clair couleur caramel sur la carte un peu partout.

lorsque l'on sent la carte elle renifle un peu le plastique brulé alors que la première non.

[Izentrop]

Les transistors de l'étage préampli ont apparemment subit une surtension ou une surintensité. Peut-tu mesurer si il n'y a pas une tension anormale sur le cable qui va vers l'antenne ?
N' habiterais-tu pas à côté d'une église ou d'un bâtiment très haut dont le paratonnere serait défectueux ?

[Sylvain_07]

ben heu ça dépend à partir de quelle distance tu apelle à coté :
j'habite à la sortie du village à environ 500 mètres à vol d'oiseau du cloché

Bon heu je ne sait pas si c'est bien ou pas :

j'ai arrêter toutes les Tv, débranché mon apli
et démonté la prise F de l'ampli qui pert vert l'antenne
et j'ai pris la tension de mon cable qui va vers l'antenne ( il n'y a aucun apareil en route)
Je trouve 6.9 V altenratifs
c'est normal???

[Izentrop]

Je trouve 6.9 V altenratifs
c'est normal???

Ça doit être une tension résiduelle, si tu court-circuites les fils et que ça ne fait pas d'étincelle pas de problème.

j'habite à la sortie du village à environ 500 mètres à vol d'oiseau du cloché

.
C'est loin.
Soit installer un coûteux parafoudre, soit mettre l'antenne plus bas, voir dans les combles au risque de ne plus rien recevoir.
Si ta maison est plus haute que celles environnantes, tu prendras plus facilement la foudre. Mes beaux-parents ont souvent des dégâts du à la foudre, car ils sont sur un point haut et à proximité d'un mont dont la roche est pleine de minerai ferreux et il n'y a pas grand chose à faire.

[Sylvain_07]

Je ne suis pas la maison la plus haute loin de là :
la maison mitoyenne est plus haute de plus d'un étage : elle me bloque la vue du coté du Pilat

Niveau orientation de l'antenne : elle est orienté à 150°(ou 330) (ça ne correspond a aucune antenne TV à proximité, mais : c'est là que je capte le mieux

en étudiant la carte des émetteurs :
je suis quasiment dans l'axe Pilat-Ventou

les 150° correspondraient aux mont Ventou.

c'est ce que j'en déduit car ça semble bien correspondre
Dommage que l'on ne puisse pas pointer directement un relais pour vérifié l'angle et que l'on soit quantonné au 2 ou 3 relais proposé par défaut et encore avec seulement le 1er ou l'on voit la ligne

[Izentrop]

Dommage que l'on ne puisse pas pointer directement un relais pour vérifié l'angle

As-tu fait ce test : http://www.tnttest.org/ ?
il faut entrer ton adresse et cliquer sur [+] Tous les détails sur cette analyse, les antennistes à proximité en bas du cartouche pour avoir le détail des émetteurs susceptibles d'être reçus chez toi.

la maison mitoyenne est plus haute de plus d'un étage

Il n'ont pas de problème avec les orages ?
