Installation TNT maison neuve avec VDI

[bernard7715]

ok
j'ai fait le test le lien est sur mon 1er post de ce fil.

Malgrès que tnttest ne soit plus a jour sur ta région au point vue des canaux pour certain multiplex. Chez toi le niveau signal était déjà bon avant le 3 juillet .

En regardant ton schéma il non pas peur de passé du satelitte en VDI, déjà que ce n'ai pas évident en terrestre , il y encore plus d'atténuation pour le satellite.

[loulourav]

étant sur des hauteurs en plus je pense que la réception ne doit pas être mauvaise.

pour le schéma ils ont essayé de représenter le plus de chose possible, tout en disant que pour le sat évidement c'est + compliqué et surtout plus cher avec le grade 3S

Pour la TNT il s'agirait de ces câbles http://www.touslescables.com/cordon-rj45-iec-H9AL-853.html

ce qui donnerait
Antenne => ampli / répartiteur (lequel ???) => câble Balun => VDI et en sortie prise murale => Balun => TV

qlqn connait peut être cette solution ?

[johnny]

quel est l'intérêt du VDI pour la TV dans ce cas ?

on peut légitimement se poser la question
utiliser ce type de câble pour passer un signal TV est vraiment abérant

je serais curieux de savoir combien d'installations de ce type fonctionnent correctement.

[Anonymous]

je serais curieux de savoir combien d'installations de ce type fonctionnent correctement.

Moi aussi et surtout combien le feront toujours dans 20 ans.
Le WIFI dans la cave c'est vraiment super aussi en efficacité.
La prise Ethernet des TV modernes on la branche ou ?

[ELECTRON76]

Bonjour à tous .

quel est l'intérêt du VDI pour la TV dans ce cas ?

on peut légitimement se poser la question
utiliser ce type de câble pour passer un signal TV est vraiment abérant

je serais curieux de savoir combien d'installations de ce type fonctionnent correctement.

Pour avoir fait ce genre d'installations pendant 5 ans , je dirais que 2 sur 10 fonctionner à peut près correctement avec la TV (TNT) .

Par contre en analogique c'est très bien si vous aimez les échos sur l'image .
Et en satellite ça ne tient pas le coup .

Par contre c'est TOP en informatique et téléphone .

Voila ! .

Bonne fin d'après midi

[vidéo-33]

+1 ! ne pas utiliser de RJ45 pour la TV et encore moins pour le satellite !!
voir ce lien :
http://www.tvnt.net/forum/tnt-sur-8-tv-t30623.html#p487605
...
il faut tout faire en coaxial 17vatc de l'antenne aux prises en passant par le pré-ampli et son alim
(+ ampli éventuel supplémentaire si besoin) et la répartition

[ELECTRON76]

Re,

+1 ! ne pas utiliser de RJ45 pour la TV et encore moins pour le satellite !!

Sauf la TV en ADSL ! . ( modem séparé du décodeur ex: Orange , SFR , Free etc ...

il faut tout faire en coaxial 17vatc de l'antenne aux prises en passant par le pré-ampli et son alim
(+ ampli éventuel supplémentaire si besoin) et la répartition

+1000 Pour la TNT , SAT et réseau câble ( Numéricable)

[loulourav]

D'accord, merci à tous pour vos réponses.
je vais voir avec mon électricien s'il peut passer des 17vatc dans les gaines en même temps que les autres câbles (RJ45 et autre), ca devrait passer dans une gaine non ?

sinon je rabâche un peu mais si je veux faire mon install, j'ai besoin

de cette antenne :
http://www.2galli.fr/boutique/fiche_produit.cfm?ref=UHF514_6902&type=22&code_lg=lg_fr&num=131

d'un mât :
Où en trouver et que choisir ??? diam 40 ? 50 ? galva ? etc ???

d'un pré ampli
Obligatoire ???
http://www.2galli.fr/boutique/fiche_produit.cfm?ref=AB012&type=22&code_lg=lg_fr&num=131
celui ci (si j'ai tout pigé ...) permet de descendre 3 prises TV ? si je veux prévoir 5 prises comment faire ?

le câble coax : 33,90€ les 100m
http://www.2galli.fr/boutique/fiche_produit.cfm?ref=17VATCPH100&type=7&code_lg=lg_fr&num=1

Prises d'arrivées : 5,40€
http://www.2galli.fr/boutique/fiche_pro ... _fr&num=71


des connecteurs de ce type ?
http://www.2galli.fr/boutique/fiche_produit.cfm?ref=F68SERT&type=26&code_lg=lg_fr&num=71

une pince à sertir
http://www.2galli.fr/boutique/fiche_produit.cfm?ref=Pince&type=23&code_lg=lg_fr&num=141
manque t il qlqchose ?

merci pour votre aide précieuse

[johnny]

OK pour l'antenne
le mât, tu prends 2 tronçons de 1,50 m diamètre 40 mm emboitables en acier zingué:
http://www.2galli.fr/boutique/fiche_pro ... fr&num=231

Pour la fixation, plutôt qu'un cerclage de cheminée, je te conseille des fixations murales en pignon:
http://www.2galli.fr/boutique/fiche_pro ... fr&num=231
choisis le déport en fonction du dépassement de ta toiture: exemple




Pour le préampli, prends plutôt celui-ci:
http://www.2galli.fr/boutique/fiche_pro ... fr&num=131
l'alimentation se place à l'intérieur et comporte 2 sorties, pour 5 TV il te faudra en plus 2 répartiteurs:
http://www.2galli.fr/boutique/fiche_pro ... _fr&num=71
http://www.2galli.fr/boutique/fiche_pro ... _fr&num=71

les connecteurs F, tu peux prendre des modèles à visser qui ne nécessitent aucun outil:
http://www.2galli.fr/boutique/fiche_pro ... _fr&num=71

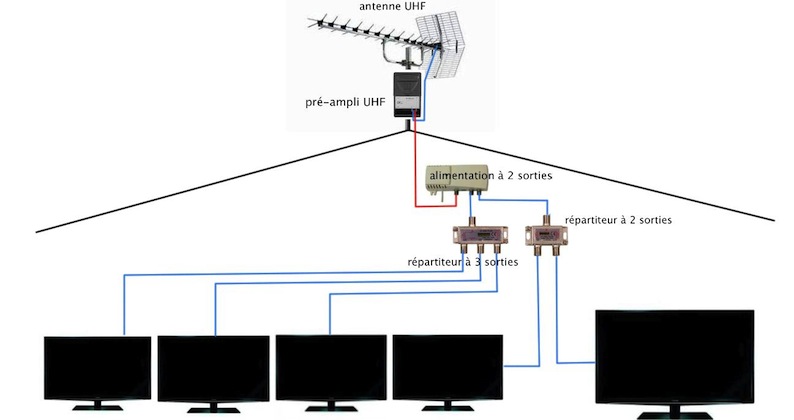

Pour 5 TV, tu reproduis ce shéma:

-->

[vidéo-33]

"ne pas utiliser de RJ45 pour la TV" Sauf la TV en ADSL ! . ( modem séparé du décodeur ex: Orange , SFR , Free etc ...

mais dans ce cas pour moi ce n'est pas de la TV (uhf) mais de l'informatique !
