Je viens de profiter des beaux jours pour virer mon ampli répartiteur Fagor de mon installation du grenier (3ème installation provisoire ).
Je l' ai remplacé par un préampli Johanson de 25 à 35 dB conseillé par nos amis du site . Je gagne en signal , du simple au double , et en qualité 6 fois plus .
Si quelqu'un peut m'expliquer ( si on peut ) , comment envoyer des photos sur le site , j'ai de quoi prouver de visu mon propos .
L'ampli répartiteur Fagor n'avait que deux transistors , et à leur niveau le circuit imprimé en epoxy vert , a pris une couleur marron ( cramé ) , ainsi que le circuit d'alimentation . A l'oscilloscope Je n'ai pas noté de ronflette sur l'alim , malgré un filtrage poussif à mon avis , fait de 2 condensateurs ( 35V), 100 uFarads en paralléle .
Mon verdict , ça a dû chauffer plus que de normal , et les transistors HF ont souffert à en faire un bruit à perturber le signal reçu .
Me restera à la belle saison à mettre le préampli sur l'antenne ( à 50 cm ) au lieu de dans le grenier à 10m de l'antenne pour gagner qui sait 3 à 4 dB , et changer le coaxial 75 Ohms .
Merci à vous ... si ça peut éclairer d'autre collègues , merci de m'envoyer la marche à suivre pour les photos explicatives .
PS : le préampli Johansson a 3 transistors , si ce sont des 6.5 GHz de Ft on doit pouvoir atteindre effectivement ( 6500:800 , multiplié par trois transistors soit un gain de 24 , soit 27 dB environ ) les 30 35 dB de gain donné par le constructeur : fabrication Belge ...( A NOTER )
Salutations amicales .

[bernard7715]

Si quelqu'un peut m'expliquer ( si on peut ) , comment envoyer des photos sur le site

Soit:
Tu mets les lien des photo, qui se trouvent chez un hébergeur dans ton message. Tu une petite liste d'hébergeur de photo derrière ce lien http://www.tvnt.net/forum/sites-d-hebergement-d-images-et-photos-pour-le-forum-t12236.html#p140839

ou
Tu peux joindre des photo en les mettant sur le site du forum .

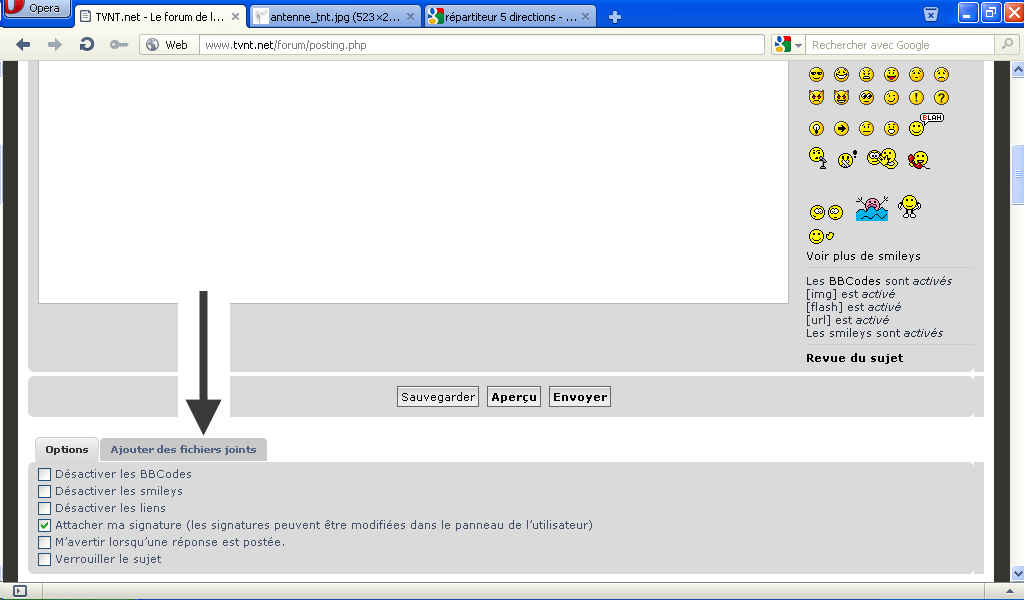

En dessous de la boite du message, il y un bouton " Ajouter des fichiers joint"

-->

[vergneau]

.

Voici l'image que j'avais avec l'ampli Fagor HS .



Voici l'image après avoir changé l'ampli Fagor par le préampli Johansson .

demain je vous envoie le reste : "... la tronche de l'ampli de dérivation Fagor après moins de 10 ans de service ....!!"
Amicalement . Vergneau

[vidéo-33]

virer mon ampli répartiteur Fagor ...remplacé par un préampli Johanson : Je gagne en qualité 6 fois plus ...

Comme déjà évoqué un pré-ampli n'est pas un ampli, il est sensible aux petits signaux et avec un facteur de bruit faible
car c'est dans la première étape et aussi avec l'antenne qu'il faut améliorer le C/N

[vergneau]

Salut .
Beaucoup de problèmes , encombrement sans doute , sur l'hébergeur hôtel de photos , j'envoie le complément de photos demain ou lundi .
Vergneau.

[vergneau]

Salut à tous .

Voici la tronche de l'ampli Fagor HS côté composants passifs .On voit que ça a chauffé .D'oû bruit , et donc mauvais fonctionnement sur le canal 25 , le plus mal reçu .
Amicalement .

[vergneau]

Ici côté composants actifs , on voit que le plastique transparent de protection a chauffé .
