Mixer TNT et FM sur plusieurs prises

[sagres]

Bonjour,

Je m'excuse par avance si je n'ai pas posté le sujet dans la bonne section, je suis un newbie en ce qui concerne la TNT et cie.

J'ai acheté une maison et elle possède plusieurs antennes sur un mat. Une pour la TV et une en forme de S, qui doit être pour la FM. Ces antennes ont été installées par l'ancien propriétaire.

Je voudrais utiliser des prises Legrand TV/SAT/FM pour faire passer, dans le même câble 17VATC, la TV et la FM (peut être la SAT plus tard, même si cela ne semble pas conseillé).

Après quelques recherches, je suis perdu entre les répartiteurs, les coupleurs, les switchs etc...

C'est pourquoi je demande votre aide : pourriez vous m'indiquer quel matériel acheter pour :
- coupler les flux TV et FM de mes deux antennes dans un seul câble 17VATC
- distribuer le tout sur 4 prises Legrand TV/SAT/FM

Merci !

[julien74]

Bonsoir ,

Pourrais-tu nous faire une photo de ton mât d'antenne prise depuis ton jardin ou ta terrasse?

L'ancien propriétaire a déjà mis un coupleur TV/FM sur le mât ou dans le grenier?
Tu as combien de prises TV murales actuellement?
Tu as un ampli d'antenne sur le mât?

Comptes-tu mettre une parabole satellite un jour?

[sagres]

Bonsoir,

Voici les photos demandées en pièces jointes.

Il semble bien y avoir un coupleur.
J'ai 4 prises TV/SAT/FM Legrand.
Il ne semble pas y avoir d'ampli d'antenne.
Je compte mettre une parabole éventuellement dans le futur (pas l'utilité pour l'instant).

-->

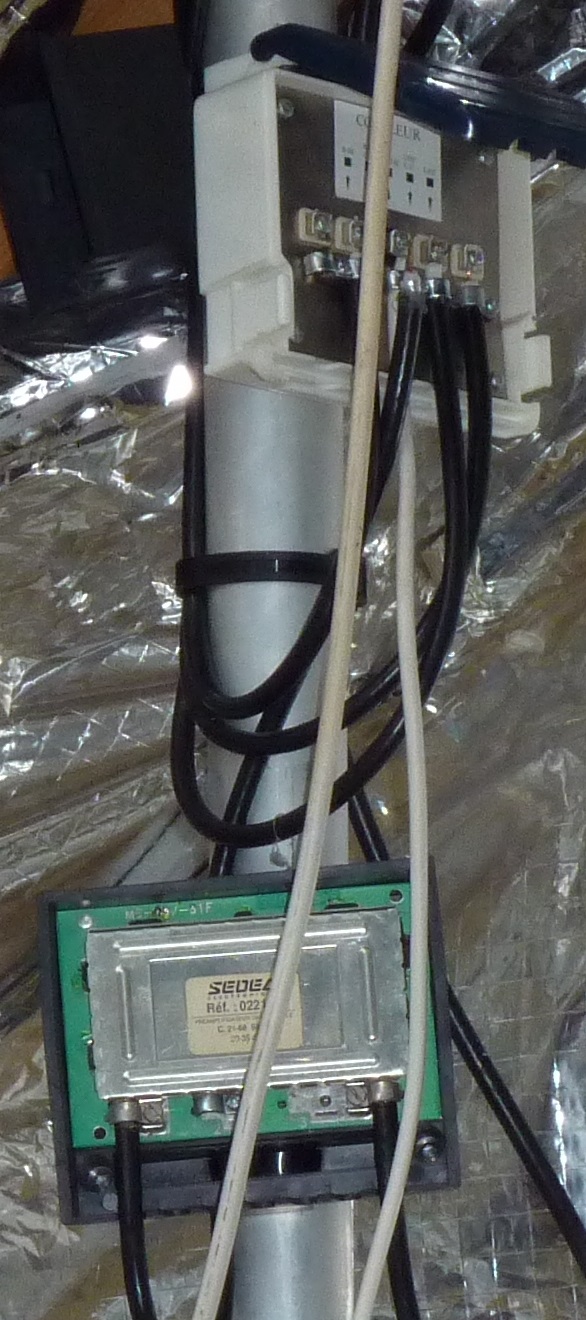

Mât dans le grenier.

-->

-->

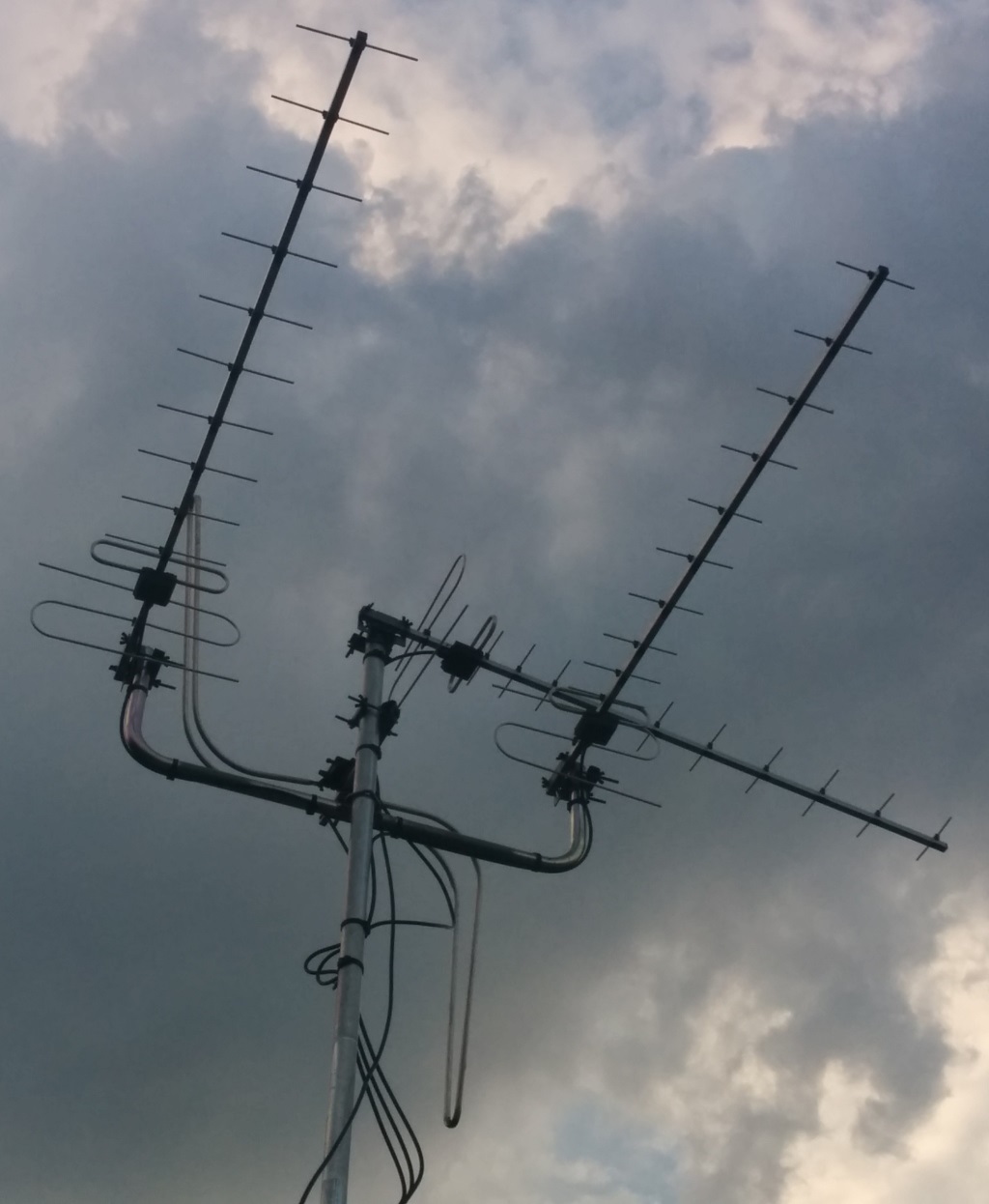

Mât extérieur.

-->

[bernard7715]

C'est pourquoi je demande votre aide : pourriez vous m'indiquer quel matériel acheter pour :
- coupler les flux TV et FM de mes deux antennes dans un seul câble 17VATC

Le coupleur qui se trouve sur le mat comporte peut être une entrée FM. ( difficile a voir sur la photo)

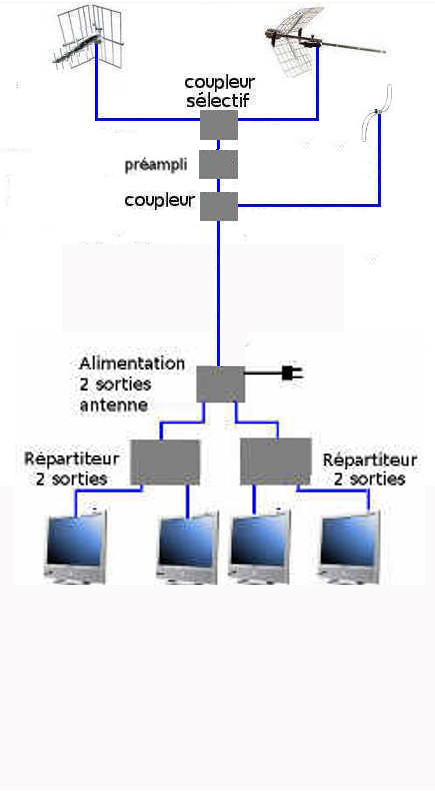

Si non un simple coupleur FM/TV ou un preampli avec une entree fm suffit. A placer en aval du coupleur des antennes uhf.

-->

faire passer, dans le même câble 17VATC, la TV et la FM (peut être la SAT plus tard, même si cela ne semble pas conseillé)..

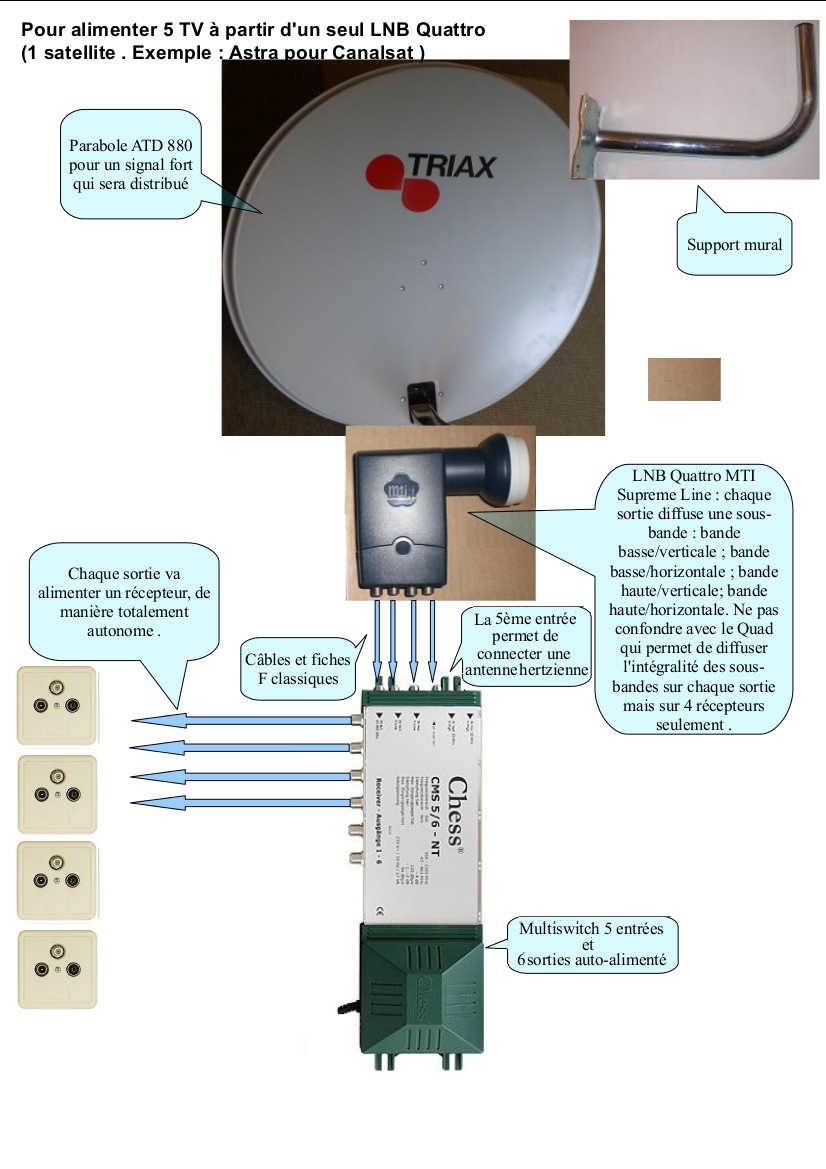

Malheureusement ce n'est pas si simple pour alimenté en sat 4 prises murale; car il faut que chaque prise murale soit soit indépendante,
Chaque prise étant connecté a une prise d'un LNB 4 sorties ou un Multiswitches 5 entrées/4 sorties.


Instalation avec un Multiswitches

-->

[julien74]

Merci pour les photos.

Peux-tu accéder facilement aux antennes sur le mât extérieur?
On voit que le boitier noir Sedea en bas est un pré-ampli donc ton signal antenne est amplifié.
Pourrais-tu nous dire tout ce qui est indiqué sur l'étiquette blanche de ce boitier noir Sedea?
Pourrais-tu nous faire une photo en gros plan du coupleur (le boitier blanc en haut)?

Tu as une bonne réception de la TNT française et de la TNT suisse?
Reçois-tu en TNT TV8 Mont Blanc , Léman Bleu et Rouge TV?

Sur quels émetteurs sont pointées tes 3 antennes TV?
Vers quelle direction est orientée l'antenne FM?
Quelles sont les radios FM que tu veux recevoir absolument?

[sagres]

Voici les photos, pas top qualité désolé.

Au niveau de la qualité de la TNT, je n'ai pas de soucis, très bonne qualité, pas de coupure. Je capte effectivement les chaines Suisse, Léman bleu, Rouge TV etc...

Deux antennes sont orientées vers le Salève, et une vers Gex.

Au niveau radio, je n'ai pas de préférence, juste capter les radios standards de la FM.

-->

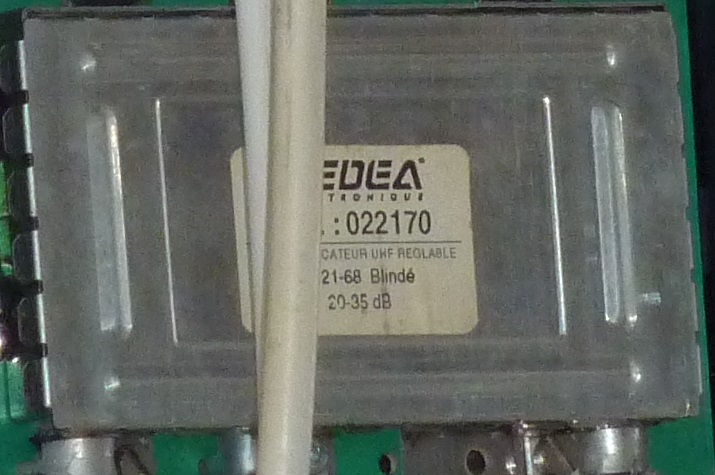

Le pré-ampli.

-->

-->

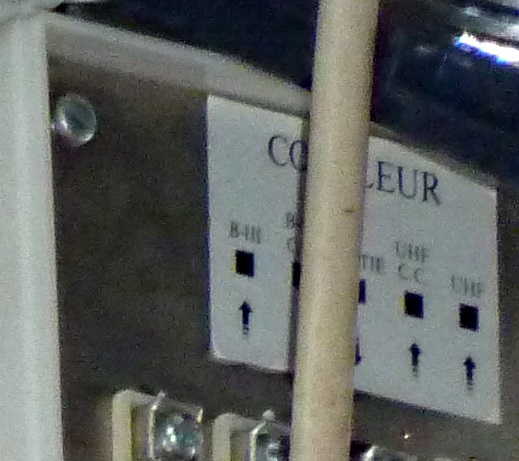

Le coupleur.

-->

[bernard7715]


Sur cette photo le câble est gênant pour lire l'étiquette,
Est il écrit B-II (bande 2) , si oui, le coupleur passe la FM et tu connecté le câble venant de l'antenne FM sur cette entrée.

Si non, tu es bon pour intercalé un coupleur FM /TV, comme décrit sur mon dessin dans mon message précédent.

[sagres]

Merci, je vérifie cela ce soir.

[sagres]

Bonsoir,

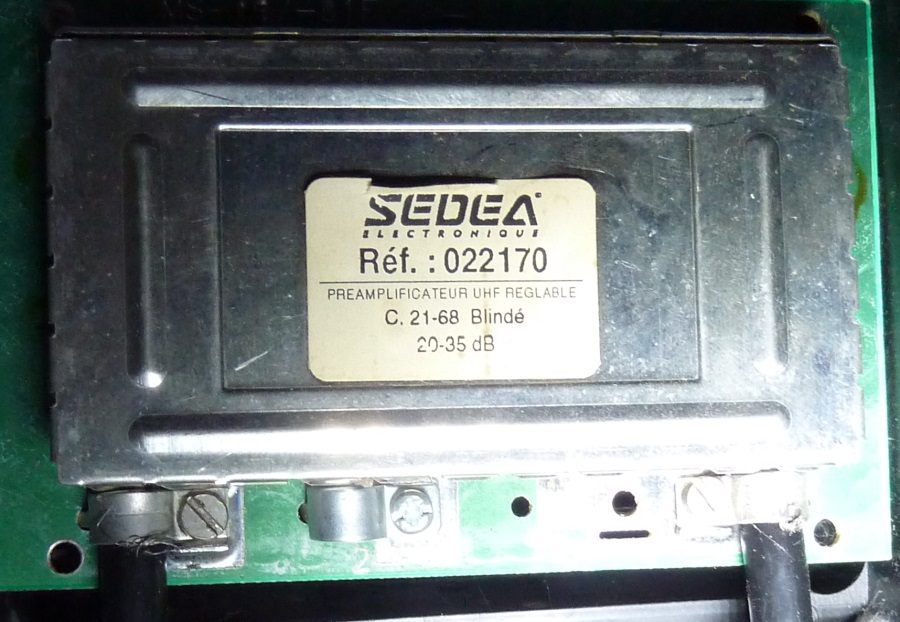

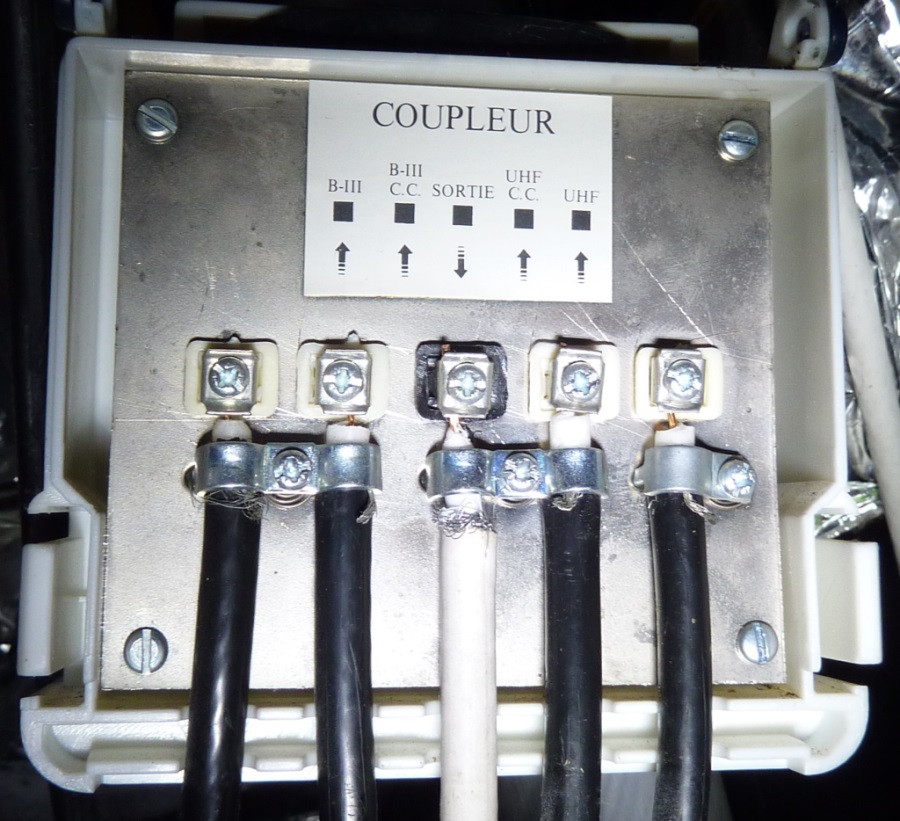

Voici des photos de meilleure qualité.

[bernard7715]

C'est toi qui a connecté le câble sur le connecteur B-III Car sur ta première photo il n'y avait aucun câble sur ce connecteur.

Apparemment ce coupleur ne passe pas la Bande II (B-II = FM)
