Bonjour,

J'aurai besoin de vos conseils pour bien comprendre mon installation qui est en panne.

A - Situation Précédente
Jusqu’à maintenant j'avais sur le toit:

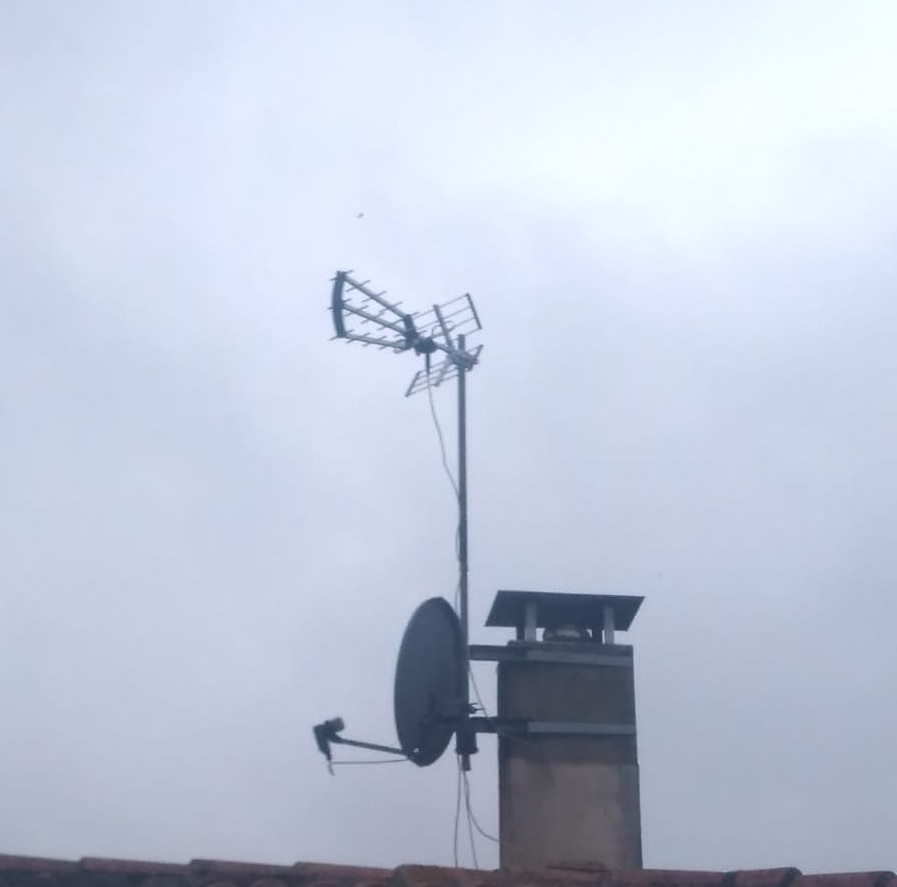

- Une antenne Yagi UHF (Voir Photo)

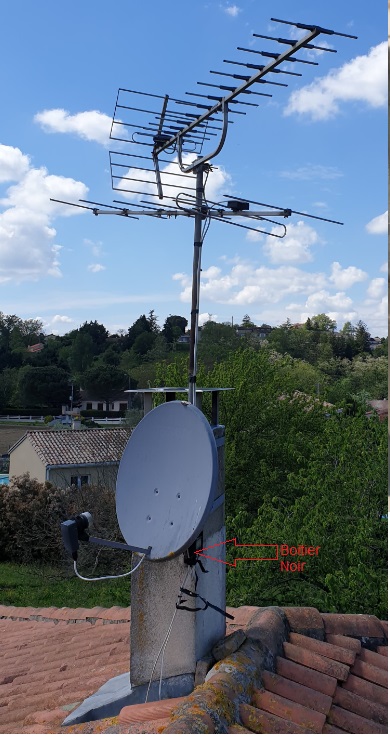

- Une antenne Yagi VHF (Voir Photo)

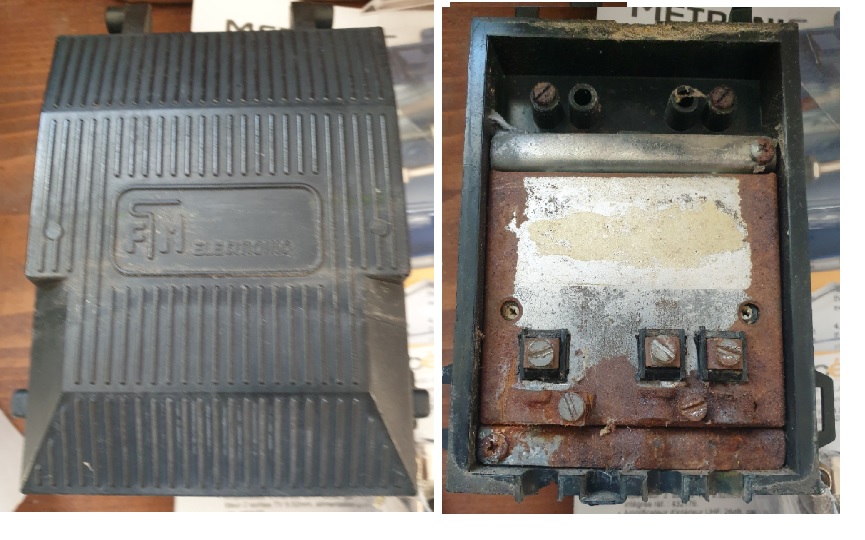

- Les deux câbles qui descendaient de ces antennes arrivaient sur un boitier noir au pied du mât (Voir Photo Boiter)

De ce boitier, descend au grenier un câble donc qui arrive dans un autre Boitier Blanc alimenté sur secteur duquel repartent ensuite un ou des câbles sur un répartiteur (toujours dans le grenier) vers l'ensemble des prises TV de la maison (4).

Problème: La réception sur l'ensemble des TV est devenu progressivement mauvaise, puis seulement possible sur une des TV et enfin plus rien (système en place depuis + de 15 ans).

Constatations:
Je suis donc monté sur le toit et j'ai remarqué:
- Sur le toit: Que le boitier de fixation du coaxial sur l'antenne VHF était dans un sale état (tout rouillé): Pas grave car cette antenne ne sert plus il me semble
- Sur le toit:Que le boiter Noir en bas du mat où sont reliés les cables VHF et UHF était aussi bien vieux
- Sur le toit:Que le câble de descente dans le grenier avait pas mal vieilli aussi
- Dans le grenier le Boitier Blanc est alimenté et ne présente aucun signe de défaut (vieilles connectiques, coaxial pincé)
- Dans le grenier, le répartiteur est vieux mais ne présente pas de signes apparents de défaut (vieilles connectiques,coaxial pincé)

Question 1:
- J'aimerai déjà savoir si le Boitier Noir est pour vous un simple Coupleur (couplage des signaux UHF/VHF) ou un Pré-ampli qui serait alimenté par le Coaxial (j'ai vu que ça existait)? J'ai supposé que le boitier Noir était un "coupleur" et le boitier Blanc (alimenté) était un Ampli vu qu'il y'a pas mal de sorties et de distance.

B- Modifications
- J'ai déjà enlevé le câble VHF du boitier Noir vu que le boitier de fixation de ce câble sur l'antenne était rouillé. Ça n'a rien changé au résultat, je ne captais rien du tout.
- J'ai voulu le remplacer (je ne savais pas que ça ne servait à rien) et comme je n'en ai pas trouvé, j'ai acheté une nouvelle Antenne.
- J'ai branché l'antenne dans la bonne direction. J'ai alors maintenant un seul câble qui descend et qui arrive sur le Boitier Noir (branché sur l'arrivé UHF): Résultat, je n'avais toujours aucun signal sur ma TV malgré un bon alignement.
- J'ai ensuite "court-circuité" le Boiter Noir et je suis passé en direct de mon câble d'antenne sur mon câble de descente avec un raccord propre. Résultat: Je capte les chaines sur ma première TV avec une Qualité à 100 et une Intensité entre 54 et 78/100 selon les Multiplex sans erreurs. MAIS, je ne capte absolument rien ou très peu sur mes autres TV..

Questions:
- Pensez vous que mon antenne ne capte pas assez bien (gain trop faible) et j'amplifie un signal déjà faible ?
- Pensez vous que mon amplificateur ne fonctionne plus correctement: il laisse passer le signal mais ne l'amplifie pas ?
- Pensez vous que le boitier Noir était un pré-amplificateur?

Merci!

[kiki37]

Bonjour
Il nous faudrait la photo ou la référence de ce "boîtier blanc" dans le grenier et aussi la référence et la photo de l'antenne que tu as acheté.
(le boîtier noir n'était vraisemblablement qu'un coupleur devenu inutile ( ainsi que l'antenne VHF), confirmation viendra après la réponse aux questions précédentes.)

[Yoyo31000]

Merci de ta réponse,

Le boitier blanc n'a quasi aucune référence (je n'ai pas pris de photo mais il me semble qu'il y'a juste écrit FM ELECTRONIC comme sur le boitier noir).

L'antenne que j'ai achetée (un peu en vitesse) est une MECATRONIC trinappe 26 dB avec filtre 4G. Je me tate à re-essayer avec l'ancienne qui était une Portenseigne surement de meilleure qualité même sil elle date.

-->

[kiki37]

Peux-tu photographier le verso du circuit intérieur du boiter noir (l'autre coté de là où sont les connexions)
Vérifie tes connexions sur le répartiteur (voir si un fil de tresse ne traine pas et fait un court-circuit avec l'âme)
N'oublie pas d'attacher ton câble sur le mât (en faisant une boucle de goutte d'eau) une fois tes essais terminés
L'installation est-elle indépendante de celle de la parabole ou les deux sont couplées ( ) ?

[Yoyo31000]

Peux-tu photographier le verso du circuit intérieur du boiter noir (l'autre coté de là où sont les connexions)

Je vais prendre une photo

Vérifie tes connexions sur le répartiteur (voir si un fil de tresse ne traine pas et fait un court-circuit avec l'âme)

Je vais re-vérifier mais tu penses pas plutot que c'est l'ampli (boitier blanc alimenté dans le grenier) qui est mort ?

N'oublie pas d'attacher ton câble sur le mât (en faisant une boucle de goutte d'eau) une fois tes essais terminés :wink

:
Le cable a été attaché depuis

L'installation est-elle indépendante de celle de la parabole ou les deux sont couplées ( ) ?

Indépendante.

[marceljack]

Peux-tu photographier le verso du circuit intérieur du boiter noir (l'autre coté de là où sont les connexions)
Vérifie tes connexions sur le répartiteur (voir si un fil de tresse ne traine pas et fait un court-circuit avec l'âme)
N'oublie pas d'attacher ton câble sur le mât (en faisant une boucle de goutte d'eau) une fois tes essais terminés

+1
Vu que le boitier blanc est relié au secteur, c'est:
-soit l'alimentation du boitier noir sur le mât qui serait à la fois un préampli et un coupleur VHF/UHF,
-soit un amplificateur d'intérieur et le boitier noir un simple coupleur VHF/UHF.
Pour pouvoir lever le doute, il faudrait voir le côté "composants" du boitier noir.
N'y a-t-il pas d'inscription sur le boitier blanc indiquant sa fonction (alim ou ampli) ?

En tout état de cause une liaison directe entre l'antenne UHF et l'entrée du répartiteur devrait rétablir un fonctionnement avec un signal plus faible que quand tout fonctionnait normalement. Si c'est le cas le remplacement des boitiers noirs et blancs par un ensemble préampli devrait rétablir un fonctionnement normal. Exemple:
https://www.2galli.fr/kit-preampli-alim ... VM8351.cfm
Si ton répartiteur n'a que 2 sorties, cet ensemble remplacera à la fois le boitier noir, le blanc et le répartiteur.

[Yoyo31000]

Vu que le boitier blanc est relié au secteur, c'est:
-soit l'alimentation du boitier noir sur le mât qui serait à la fois un préampli et un coupleur VHF/UHF,
-soit un amplificateur d'intérieur et le boitier noir un simple coupleur VHF/UHF.
Pour pouvoir lever le doute, il faudrait voir le côté "composants" du boitier noir.
N'y a-t-il pas d'inscription sur le boitier blanc indiquant sa fonction (alim ou ampli) ?

Ok, je parierai plus sur l'ampli et le coupleur.
OK, je vais voir le coté composant du boitier noir.
Non rien de spécial a première vue sur l'ampli il faudra que je remonte

Si c'est le cas le remplacement des boitiers noirs et blancs par un ensemble préampli devrait rétablir un fonctionnement normal.

Pourquoi un pré-ampli plutôt qu'un ampli?

[kiki37]

Pourquoi un pré-ampli plutôt qu'un ampli?

http://www.tvnt.net/forum/preamplificateur-et-amplificateur-d-antenne-t848.html#p10083

[Yoyo31000]

Justement j'avais déjà lu ce post

Je veux bien une explication car d'après ce que je lis l'ampli répond plus à ma situation:
- Taux d'erreur faible => En réception sur ma TV Qualité=100, BER=0
- Grande longueur de câble => C'est mon cas après le répartiteur

Un préampli c'est sur le toit, pour aider les cas difficiles de réception pour déjà un seul TV

- Pas du tout mon cas, sur une TV aucun problème

Merci de vos éclaircissements !

[kiki37]

Un ampli est davantage réservé pour les installations collectives où il y a des dérivateurs (avec beaucoup d'atténuation) et non des répartiteurs et où les longueurs de câble sont très importantes , largement supérieures à ce que l'on rencontre dans une maison personnelle.
Le préampli ne se met pas forcément sur le toit, il peut être dans le grenier si l'antenne n'est pas trop loin .

Dans ton cas, pour 4 directions , voilà le meilleur schéma ?
