Positions optimales des préampli, ampli et répartiteurs TNT ?

[vidéo-33]

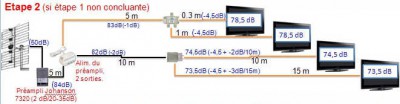

Etape 2 n'oublies pas sur le schéma de placer l'alimentation du pré-ampli juste avant le répartiteur
ou bien sur des prises finales juste avant un des TV
ou

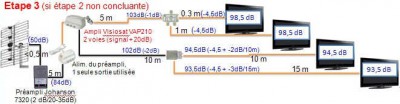

Etape 3 alim à placer obligatoirement entre le pré-ampli et l'ampli VAP410

[Anonymous]

Quand on doit cascader preampli + ampli pour alimenter 4 TV il y a un sérieux probleme ou des câbles de 200m

[davidex]

Quand on doit cascader preampli + ampli pour alimenter 4 TV il y a un sérieux probleme ou des câbles de 200m

J'espère m'arrêter à l'étape 2 alors !

[bernard7715]

Etape 2 n'oublies pas sur le schéma de placer l'alimentation du pré-ampli juste avant le répartiteur

+ 1
Comme l'alimentation comporte 2 sorties au lieu d'un répartiteur 4 sorties, 2 rep. de 2 sorties sont préférables.
Il inutile de dépassé les 7Odb sur les prises, au dessus tu sort de la norme. Il faudra certainement réglé le pré ampli au minimum de gain.

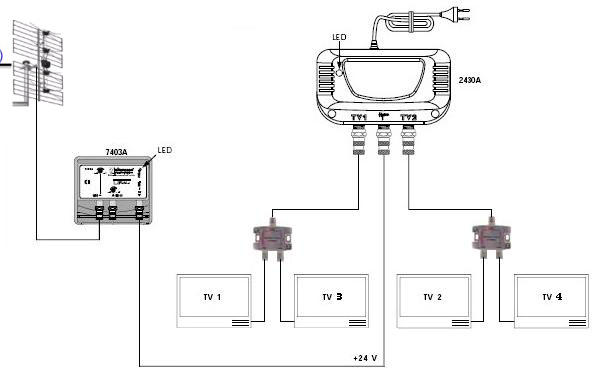

Le pré-ampli Johanson 7320A/2430A ou sont frère le Visiosat Kit Préampli et Alim VKA101 suffi. C'est le même pré-ampli vendu sous les 2 marques.La marque Johanson a été racheté par Visiosat.

Johanson 7320A/2430A http://antennes-marseille.com/images/traitement.htm
Visiosat Kit Préampli et Alim VKA101 http://www.2galli.fr/boutique/fiche_produit.cfm?ref=VKA101&type=22&code_lg=lg_fr&num=131

-->

[davidex]

la seul différence est que utilise moins câble dans le schéma et plus de répartiteurs.
Un répartiteur a 4 sorties , ce n'est que trois répartiteur dans le même boîtier.[...] C'est pour cela que l'on se retrouve avec les mêmes valeurs final sur tes 2 schémas

Bonsoir Bernard,
merci pour tes explications très claires sur les répartiteurs !

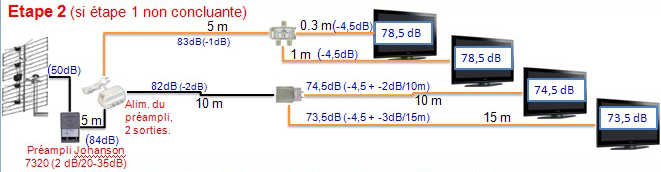

Du coup, puisque techniquement, c'est la même chose, je vais plutôt m'orienter vers plusieurs répartiteurs 2 voies (schéma 2) pour mutualiser les cables et limiter leur longueur: Je passe ainsi de 56 mètres de câbles à 41 mètres

En plus, j'utilise toutes les entrées/sorties de l'alimentation du préampli Johanson, et je passe à un ampli 2 voies au lieu de 4.



Ces 3 étapes vous semblent-elles concluantes ?
Merci pour vos avis éclairés !
Cordialement,
David.

[bernard7715]

-->

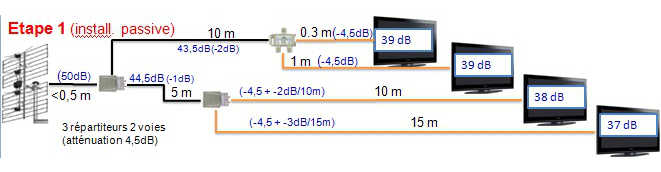

Ce montage passif fournie un niveau signal qui peut être a limite de la réception, par mauvais temps ( neige par exemple )
>Je te le déconseille. Pas assez de marge.

-->

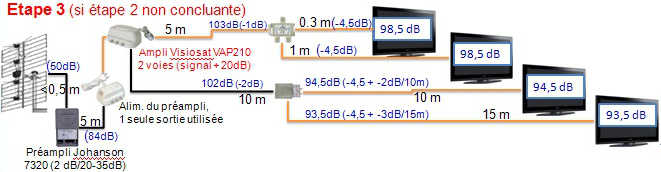

Ce montage Pré-ampli+ ampli est a déconseillé sauf si tu veux faire réseau tv dans ton quartier. Car le niveau signal qu'il délivre est bien trop élevé, saturation des récepteurs assurés.

-->

En définitive c'est ce montage qui faut faire, Tu as une plage de réglage qui te permet, d'ajusté le niveau signal a la valeur recommandé de 63db sur chaque prise antenne d'un logement.

[davidex]


En définitive c'est ce montage qui faut faire, Tu as une plage de réglage qui te permet, d'ajusté le niveau signal a la valeur recommandé de 63db sur chaque prise antenne d'un logement.

Bonjour Bernard,
merci pour tes conseils.

Du coup, je suis à la recherche de 3 répartiteur TNT 2 sorties, avec les caractéristiques suivantes :

1. Laisse passer le courant d'un éventuel préampli.
2. Va vraiment à l'extérieur: pas de boites à moitié fermées (notamment au niveau des connexions) ou pas vraiment étanche (la pluie ça va, mais l'hiver, avec la neige qui peut s'accumuler, autant prendre ses précautions).
3. Qui a la plus faible perte possible.
4. Qui ne capte pas les parasites du coin (blindé)
5. Qui soit reconnu comme une bonne marque/fiable.

Une différence entre sortie F et connexion interne à vis (ferrite ?).

Merci !

[johnny]

Les modèles à fiche F sont blindés, les répartiteurs à ferrites raccordement vis et pontets ne le sont pas.
On ne devrait plus en trouver aujourd'hui ou reste de stock.
Depuis le passage à la TNT, la fiche F s'impose sur tous les accessoires.

[bernard7715]

Un répartiteur fiche F est en boîtier métallique , C'est du zamac, c'est dire de la fonte. d'aliminium cela ne rouille pas, en plus il est étanche au projection d'eau.
Par contre la fiche f qui est sur le coaxial peut rouillé, pour évité cela il existe des manchon en caoutchouc . Que l'on rempli de graisse au silicone , ainsi prépare le manchon recouvrira la fiche la protegant des intemperies.

3. Qui a la plus faible perte possible.

Cela n'as plus grand intérêt de grapié 0,5 ou 1db
a ce niveau l'instalation, alors que signal a été amplifié
Ou alors tu as l'intention de faire un reseau cablé.
C'est dans une instalation passive et entre l'antenne et l'amplificateur (pré-ampli) qu'il faut le moins de perte possible.
Il n'y pas de mauvais répartiteur. Et l'atténuation est d'une valeur constante , pour rep.2s elle est un peu moins de 4db; donc peut importe la marque
.


Manchon étanche pour fiche F


http://www.2galli.fr/boutique/fiche_produit.cfm?ref=manchonF_&type=26&code_lg=lg_fr&num=71

Fiche F avec joint d'étanchéité



http://www.2galli.fr/boutique/images_produits/CONFV17_1.jpg

REPARTITEUR F 2 DIRECTIONS ETANCHE


http://www.digicorp-distribution.fr/repartiteur-f-2-directions-etanche-balmet.htmlx

[vidéo-33]

Il n'y pas de mauvais répartiteur

hélas si ! j'en ai trouvé : des "ALDA" (pousse la nana mais ne mou pas le cawa)
via pologne à 1 euro qui sont une calamité !! (je me suis plaint et j'ai été remboursé)
à croire qu'il y a seulement de vulgaires résistances dedans ... et pas de diodes, malgré le détail dans l'annonce !
ils sont jaunes, maigres et mous ou presque lol ( ça ne vous rappelle rien ? )
donc il faut quand même taper dans une bonne marque et mettre au moins 3 euros
