Radio Margeride 107.7

[kiki37]

Est-ce que vous pensez que pointant vers le bas le dipôle FM ça donne des meilleures performances ?

Probablement
En réception UHF il arrivait de devoir incliner l'antenne légèrement vers le haut ou même vers le bas (si, si * )pour une meilleure réception

* je me souviens chez un client qui avait une maison en hauteur du côté de Cheillé (37) d'avoir été obligé d'incliner l'antenne vers le bas car sa maison était située plus haute que l'émetteur éponyme

[julien74]

Pour des réémetteurs TV (analogiques et TNT) on peut voir que les antennes UHF d'émission au sommet du pylône sont parfois tiltées vers le bas pour couvrir les habitations en contrebas, mais c'est plus rare de voir ça pour les émetteurs FM.

[HMT38]

Bonsoir à tous,
Un dipôle rayonne suivant deux axes : un axe horizontal que l'on appelle l'azimut dans lequel il va envoyer un maximum de puissance sur un nombre de degrés définit.
Un axe vertical sous forme d'un lobe plus ou moins resserré suivant le nombre de dipôles associés. C'est l'ouverture en degré de ce lobe qui détermine la zone couverte dans un azimut donné. Si le dipôle reste vertical, cette puissance sera envoyée vers l'horizon(et une partie perdue vers le ciel au passage avec un simple dipôle dont le lobe vertical est très ouvert).
Si on incline le dipôle vers le bas cette puissance sera dirigée dans une direction correspondant à la zone géographique à couvrir avec un maximum d'efficacité.
C'est aussi simple que cela mais, mes explications sont peut-être confuses ?
Comme déjà écrit, cette configuration vers le bas pour des sites en altitude est très courante en montagne pour couvrir une vallée, cas le plus fréquent.
Ce qui est ici le cas pour cette radio locale. Avec 20 W, ça ne porte pas loin sur l'horizon ! Même si certains me diront que cette radio peut être reçue à des kms.
La zone cible définie par l'Arcom est locale, la commune de Currière et ses environs pas régionale.

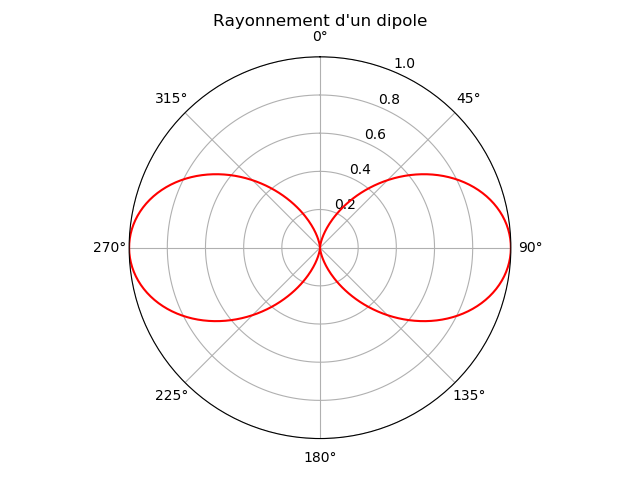

En photo le rayonnement vertical d'un dipôle. Avec un mat à l'arrière bien évidemment le lobe de rayonnement s'allonge à l'opposé du mat et se réduit côté mat.

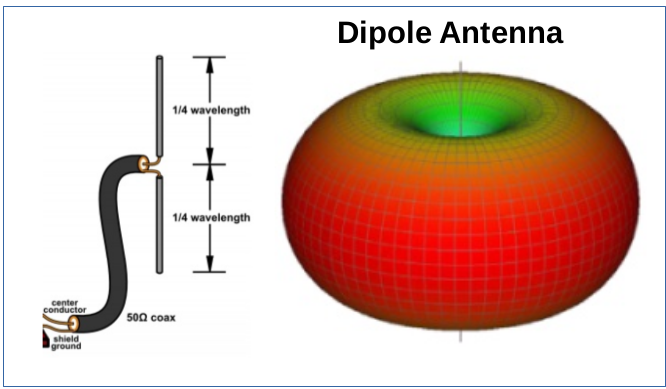

Le rayonnement horizontal ressemble à un tore plus ou moins déformé suivant le gain de l'antenne si associé à d'autres dipôles. Voir deuxième photo.

Vu 467 fois

Vu 467 fois

[bernard7715]

les antennes UHF d'émission au sommet du pylône sont parfois tiltées

tilté
Je ne connais pas cette expression pour parler d'une inclinaison.

[kiki37]

Oui, je crois que julien fait un contre-sens
https://www.larousse.fr/dictionnaires/f ... parl%C3%A9.
https://fr.wiktionary.org/wiki/tilter

[bernard7715]

Julien74 c'est fourvoyé, c'est l'Écir qui a incliné cette antenne.

l'Écir c'est le nom du vent qui souffle sur le sud des monts du Cantal et l'Aubrac.

[julien74]

Vous ne connaissez pas le mot tilt ?
C'est quand au lieu de pointer l'antenne bien en face devant vous pointé l'antenne plutôt vers le bas.

Ce mot tilt est employé dans le domaine des antennes-relais aussi quand les antennes d'émission ne sont pas pointées droit devant mais plutôt en contrebas pour mieux arroser la zone à desservir.

Pour en revenir à Radio Margeride 107.7 et son dipôle, dans ma région en Haute-Savoie les dipôles FM sont pointées droit devant, je ne vois jamais de dipôle FM pointé vers le bas, même sur des sites d'émission en altitude comme à La Plagne, Bourg St Maurice, Albertville, Valloire, etc...

[kiki37]

Ce mot tilt est employé dans le domaine des antennes-relais aussi quand les antennes d'émission ne sont pas pointées droit devant mais plutôt en contrebas pour mieux arroser la zone à desservir.

Jamais entendu cette expression

[HMT38]

Bonsoir à tous,

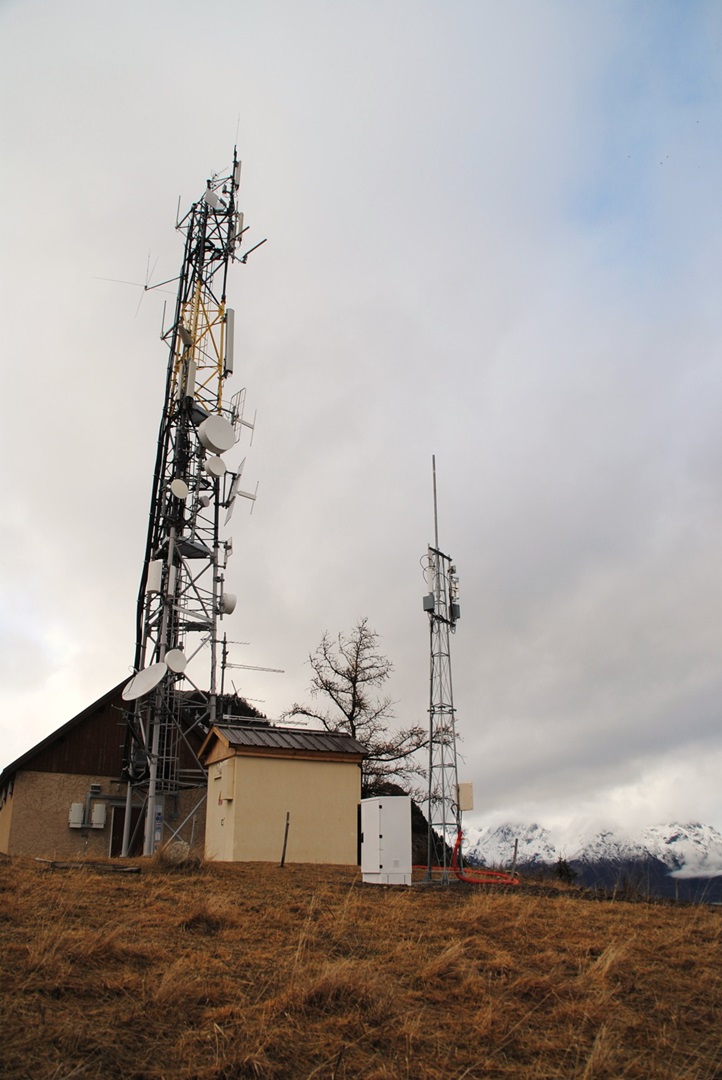

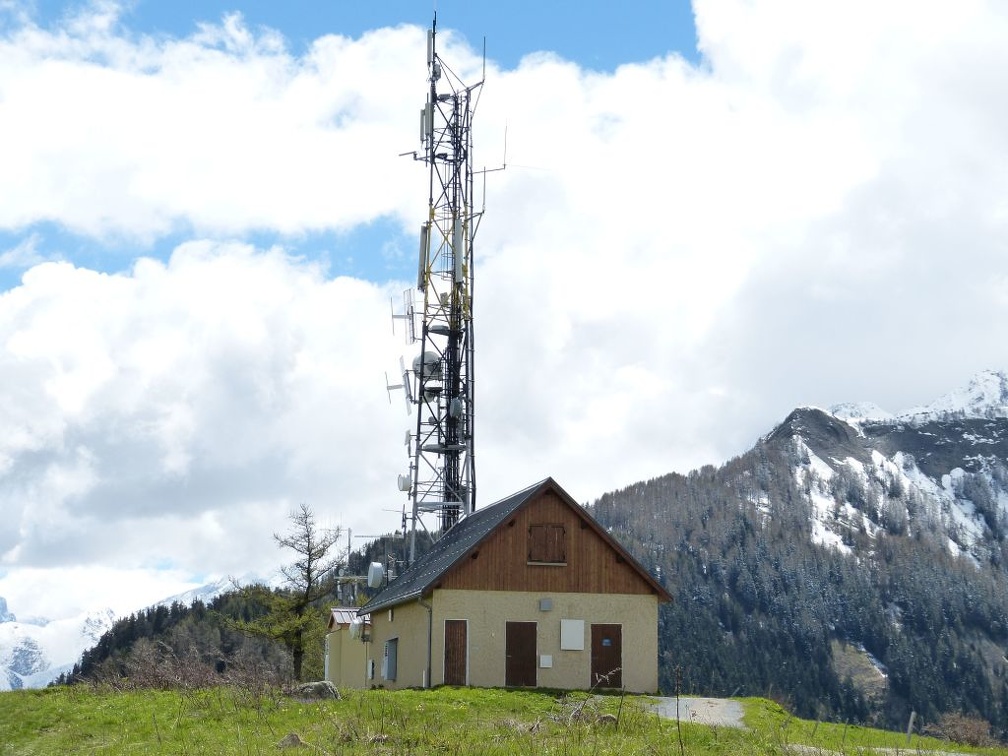

Un exemple de site TDF tv et Fm à Villard Raymond au dessus de Bourg d’Oisans en Isère (face à Alpes d'Huez, station de ski internationale). Altitude du site : 1750m, altitude de Bourg d'Oisans :720m
On voit parfaitement les deux antennes panneaux FM dirigées vers la vallée et qui diffusent la majorité des programmes Fm nationaux.
On parle donc de tilt quand l'antenne est dirigée vers une autre direction que l'horizon
Autre exemple à Boulogne sur mer avec les antennes dab plus du Mont Lambert orientées vers la ville pour ne pas "arroser" vers l'Angleterre...

Vu 423 fois

[julien74]

Merci pour les photos

En contrebas il y a Bourg d'Oisans et en face c'est l'Alpe d'Huez, bizarre que les dipôles FM ne soit pas pointés en face pour couvrir l'Alpe d'Huez où il y a + d'auditeurs qu'à Bourg d'Oisans

Toi HMT38 tu avais déjà entendu cette expression "tilt" ?
ça s'applique beaucoup pour les antennes-relais de téléphonie mobile, un peu aussi pour les réémetteurs TNT.

Dans notre région il me semble bien que les antennes TNT de Chamonix Aiguille du Midi sont tiltées pour envoyer le maximum de puissance en bas dans la vallée de Chamonix / Argentière / Les Houches et envoyer le minimum de puissance en direction de la Suisse.
Du temps de la TV analogique il me semble que c'était TV8 Mt Blanc, M6 et La 5 qui utilisaient des antennes tiltées alors que TF1 / F2 / F3 étaient pleinement reçues en Suisse Romande.

De nos jours c'est TV8 Mt Blanc en simplex sur le canal UHF 46 de l'Aiguille du Midi qui est mieux reçue en Suisse Romande contrairement aux autres chaînes TNT françaises du même émetteur qui couvrent peu ou mal la Suisse Romande.
