Restauration maison changement branchement antenne

[bernard7715]

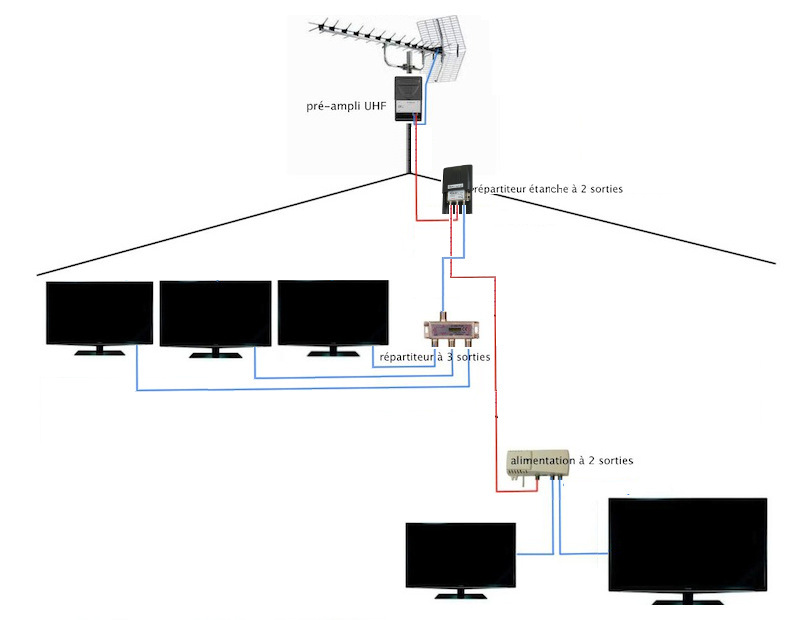

J'arrive trop tard, j'allais te proposé se schéma avec un répartiteur étanche a fixé a extérieur. Cela te permettais a presque ne pas trop modifier la partie existante de ton installation. juste l'ampli a remplacé par un répartiteur 3S
Par contre il faut un pré ampli prés de l'antenne, un répartiteur 2 sorties étanche fixé sur le mur extérieur (par exempleici juste avant le passage du coaxial dans le mur. Une sortie serai connecté au coaxial existant qui alimente les 3 TV.
L'autre sortie serai connecté a la partie nouvelle de ton installation, ce coaxial pourrais longer le mur jusqu'au rez chaussé. Il serai connecté a l'alimentation qui se trouverai dans une des piéces du rez chaussé, Comme l'alimentation comporte 2 sorties. Tu as une sortie pour le TV du salon et l'autre pour la salle.

-->

Vu 2029 fois

Répartiteur étanche 2 sorties



http://www.metronic.com/a/produit.php?prodref=416302




http://www.digicorp-distribution.fr/repartiteur-f-2-directions-etanche-balmet.html

[johnny]

Excellent ta solution Bernard, dommage, le matos est commandé et à ce propos:

Répartiteur 4 voies ( directions ) pour TNT SATELLITE

ça fait une voie en trop, c'est bien en cas d'évolution, mais en attendant, il faudra mettre un bouchon 75 ohms sur cette sortie inutilisée

[bernard7715]

Excellent ta solution Bernard, dommage, le matos est commandé et à ce propos:

Ce n'est pas problème , car il peut aussi faire son installation en suivant mon schéma, avec le matériel commandé.
Il a juste a acheté une boite de dérivation étanche; pour placé a l'intérieur de la boite de dérivation le répartiteur 2 sorties.



Bricoman http://www.bricoman.fr/m022/bricolage/electricite/accessoires-electriques/boites-de-derivation-etanches/boite-de-derivation-etanche-3.html#21303
Bricodépo http://www.bricodepot.fr/melun/node/467833
Leroy merlin http://www.leroymerlin.fr/v3/p/produits/boite-de-derivation-etanche-ip55-en-saillie-7-entrees-debflex-e29212
Castorama http://www.castorama.fr/store/Boite-de-derivation-etanche-100-x-100-mm-PRDm823258.html?isSearchResult=true&navAction=jump

[Guillaume_76]

Salut

Le Bouchon est obligatoire ? Y a beaucoup de perte si c'est pas branché ?

Pour le branchement je vais resté comme le schéma que j'ai indiqué

Par contre a combien de distance doit-on mettre le préampli

MErci

[johnny]

Ce n'est pas problème , car il peut aussi faire son installation en suivant mon schémas.

Fait à partir de mes schémas que tu as copié, piiiiiirate!

Par contre a combien de distance doit-on mettre le préampli
Le Bouchon est obligatoire ? Y a beaucoup de perte si c'est pas branché ?

Le préampli, au plus près de l'antenne (moins de 2 mètres, si possible)
Le bouchon, n'est pas "obligatoire" mais conseillé, si tu ne le met pas dans l'immédiat, ça fonctionnera quand même, mais pense à mettre un.

[Guillaume_76]

Le préampli sera a environ 2m50 c'est pour le mettre a l'abri, même je sais, si c'est prévu pour

par contre le bouchon j'ai pas réussi en trouver.

[johnny]

par contre le bouchon j'ai pas réussi en trouver.

http://www.2galli.fr/boutique/fiche_produit.cfm?ref=VSE75F&type=26&code_lg=lg_fr&num=71
Evidemment pour un seul, ça coute plus de frais de port que de matériel.

[bernard7715]

Ce n'est pas problème , car il peut aussi faire son installation en suivant mon schémas.

Fait à partir de mes schémas que tu as copié, piiiiiirate!

Ho cela se voit a peine

[johnny]

Ouais...à peine c'est pas un problème, si je les mets en ligne, c'est pour les partager

[bernard7715]

si je les mets en ligne, c'est pour les partager

Pareil
