Un nouveau codeur/convertisseur Sécam

[kiki37]

PS : J'avais listé tous les codeurs et transcodeurs Sécam sur un autre forum (hélas disparu et repris par DocTSF).

https://forum.retrotechnique.org/t/adaptateurs-modulateurs-avec-identification-trame-dite-bouteilles-secam/81133

[BAISIN]

De toutes façons, même les VU 011 de la Radiotechnique sont suffisants pour les bon vieux TVC 3 TVC 4, TVC 5, TVC 6, TVC 7 et TVC 8 , CBB6, CAB 3, antérieurs à 1979, ne jurant que sur l' identification Trame, et même les CGV PHS 60

Avec un tv SONY KV 1610 PF version pro avec PL 259, et EIAJ( celui qu' on voyait derrière PPDA, au JT d' Antenne 2, dans les années 1970 ), j' ai pu utiliser le CGV PHS 60 version 2S( celui avec une prise DIN 5 Broches avec une sortie CVBS 1V crête sur 75 Ohms, normalisée NFC 92250, et allant sur l' entrée CVBS directe PL 259 ou EIAJ 8 broches, avec, certes une dominante sur le vert, mais pour ce genre de TV, c'est déjà mieux que rien ! Avec l' enregistrement en VHS SECAM divisé par 4, la couleur est déguelasse !

Les VU 00 11 de la Radiotechnique, sont mixtes en norme L' et en norme E, pourront convenir avec les bon vieux TV "Soixante-Huitards " !

[Clopos]

les VU 011 de la Radiotechnique sont suffisants pour les bon vieux TVC 3 TVC 4, TVC 5, TVC 6, TVC 7 et TVC 8 , CBB6, CAB 3, antérieurs à 1979, ne jurant que sur l' identification Trame, et même les CGV PHS 60.
Les VU 00 11 de la Radiotechnique, sont mixtes en norme L' et en norme E, pourront convenir avec les bon vieux TV "Soixante-Huitards " !

Comme déjà expliqué plus haut, le codage Sécam des Thomson VU011 et des CGV PHS60 est déplorable pour l'équilibre chromatique et le signal fourni accuse bien trop de bruit vidéo. Ce ne sont pas du tout des appareils au niveau qualitatif visé. Si on veut exploiter notamment une source performante (HDMI) pour les téléviseurs couleur anciens et non compatibles avec l'idenfication ligne Sécam, le codeur proposé ici est carrément hors concours.

De plus, les codeurs RVB anciens cités sont quasiment introuvables. Enfin, le coût de revient du circuit proposé ici est assez compétitif sur un rapport performances+fonctionnalités sur prix.
Un petit malin pourrait se faire de la marge en fabriquant lui-même le transcodeur HDMI->Sécam dans un seul boîtier car il n'existe aucun transcodeur HDMI vers Sécam.

Sinon, le colis est bien arrivé et les circuits sont excellents et dignes de la qualité industrielle.

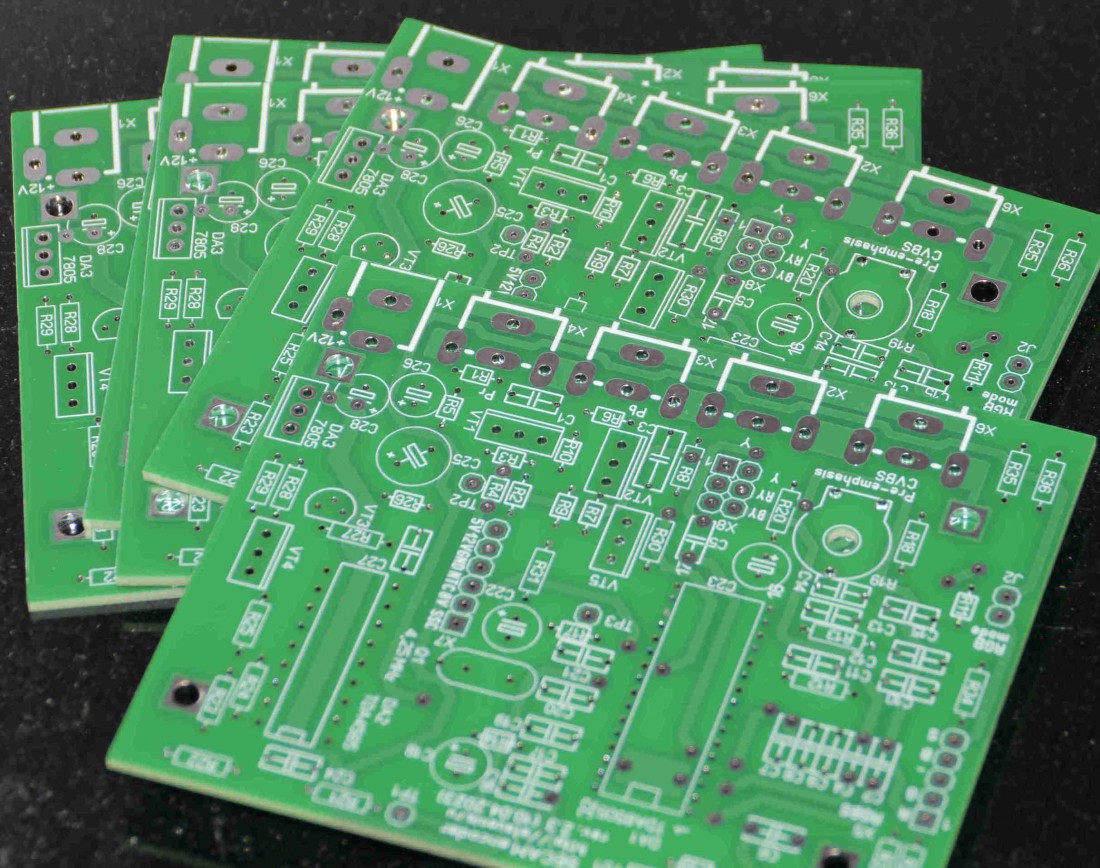

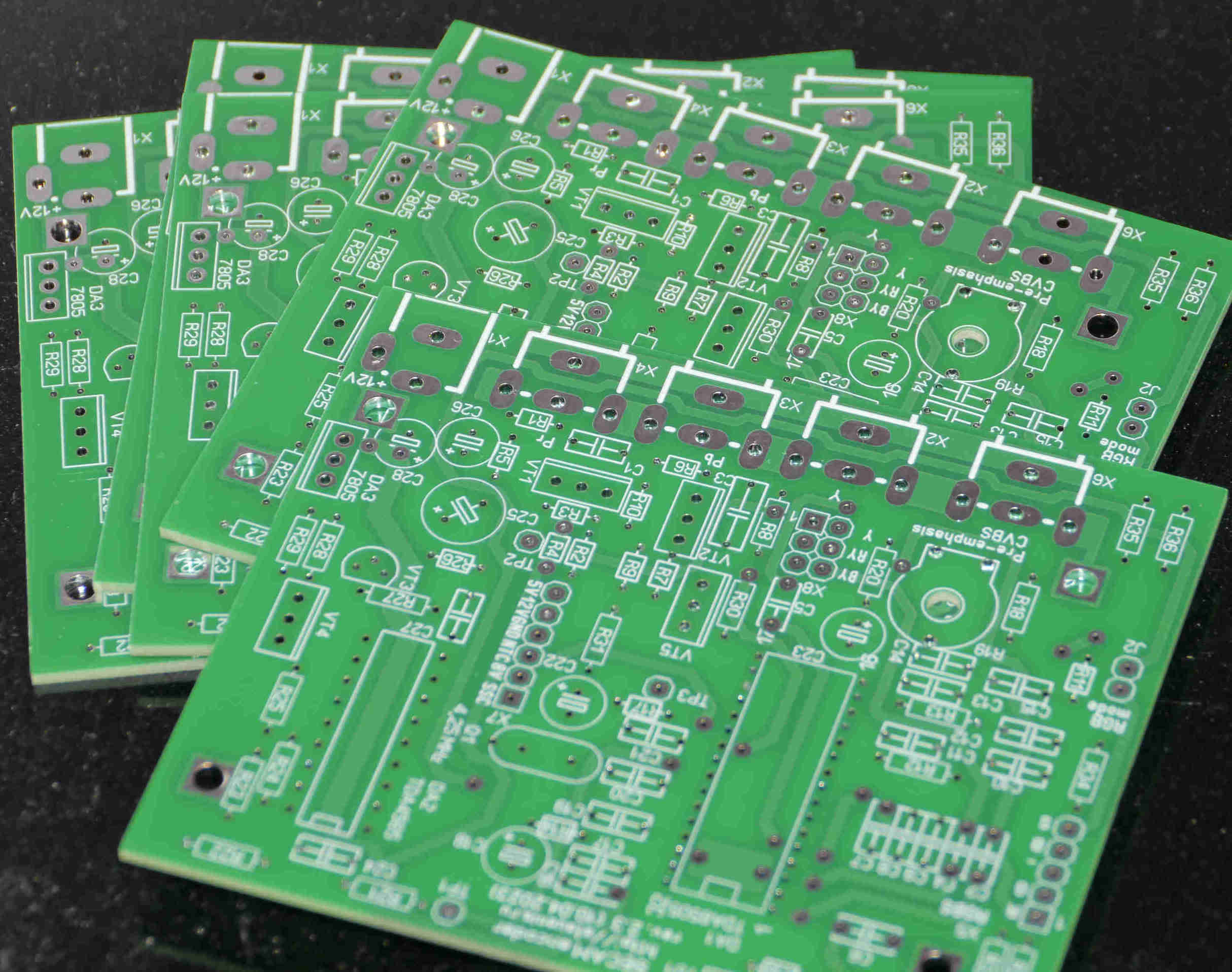

La plaque est minuscule (à peine 7cm sur 8,5cm !).

Voir les photos ci-dessous :

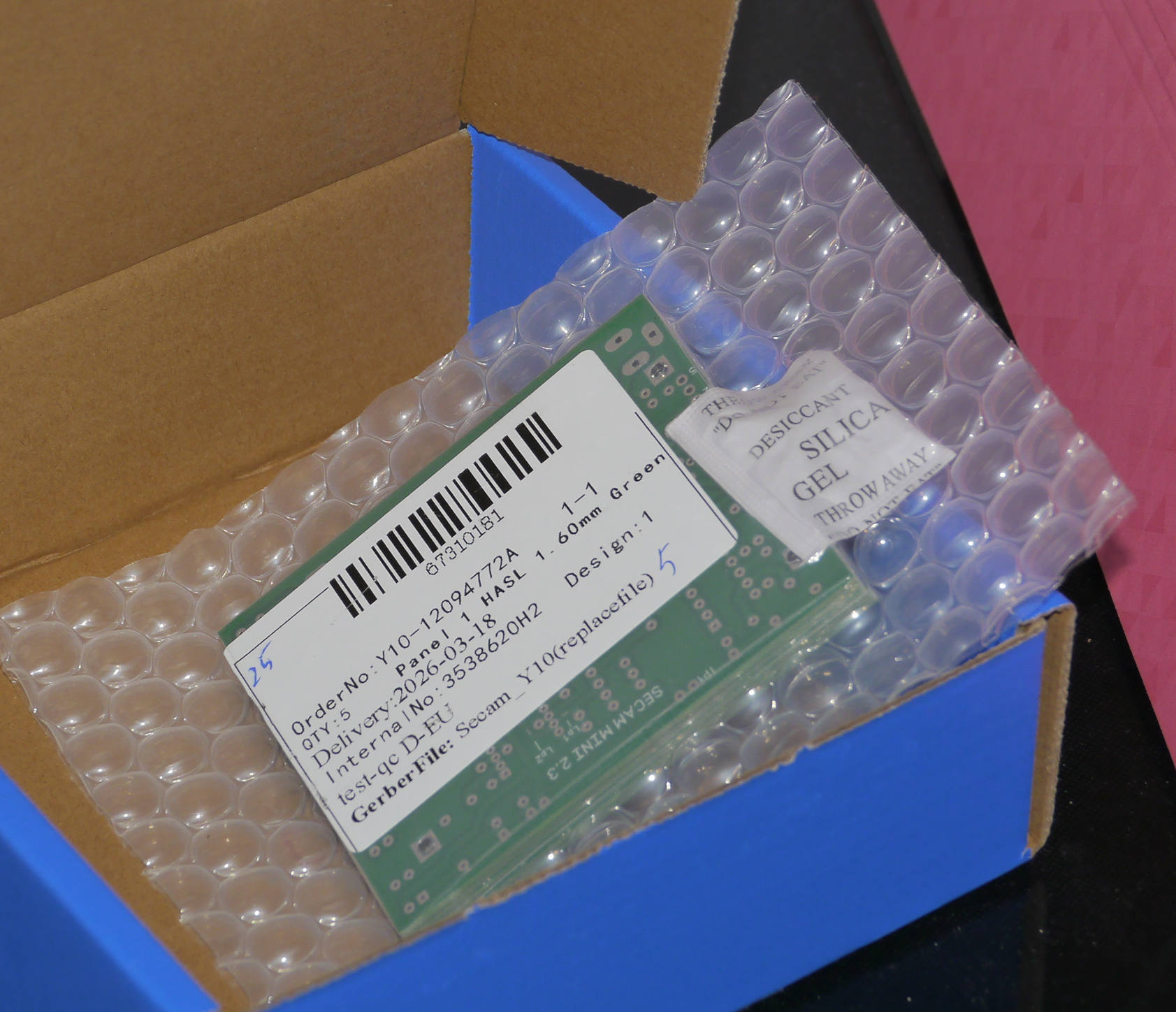

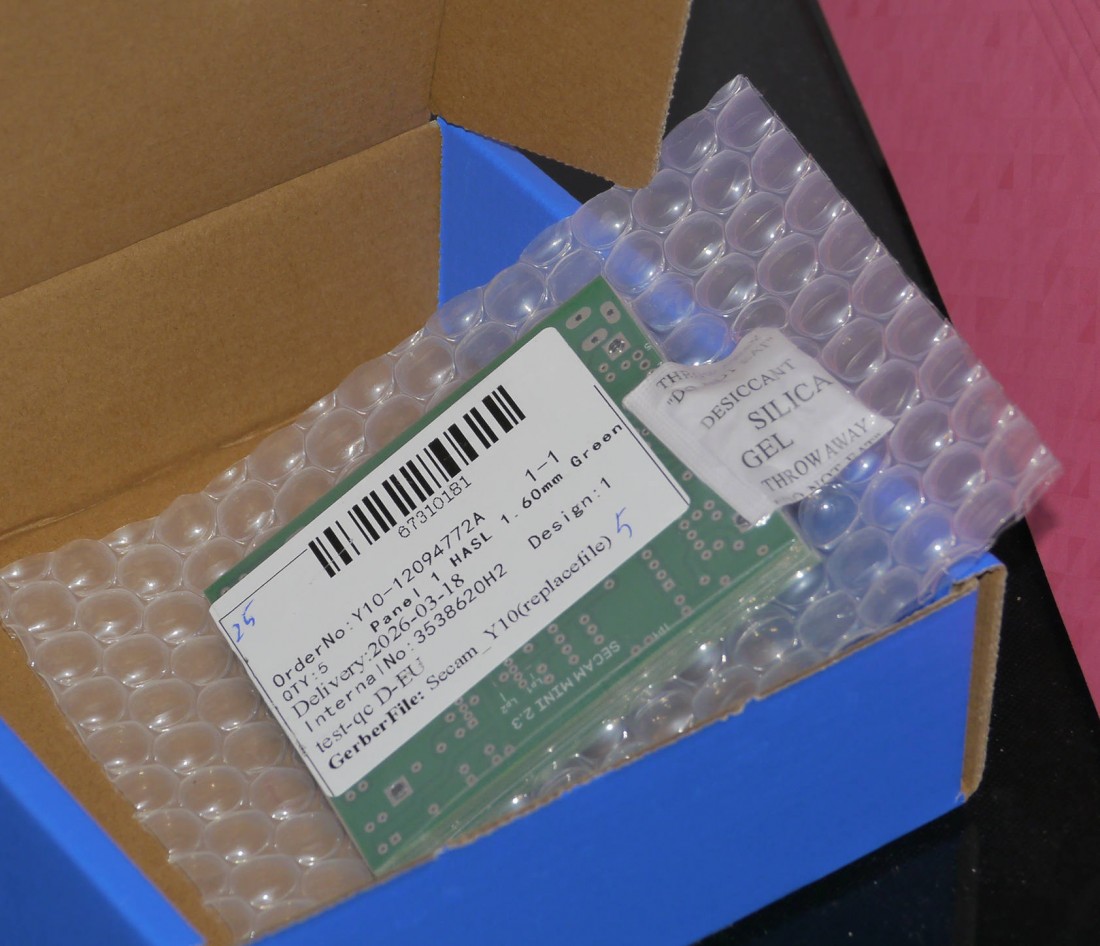

Colis bien emballé

-->

La face dessus

-->

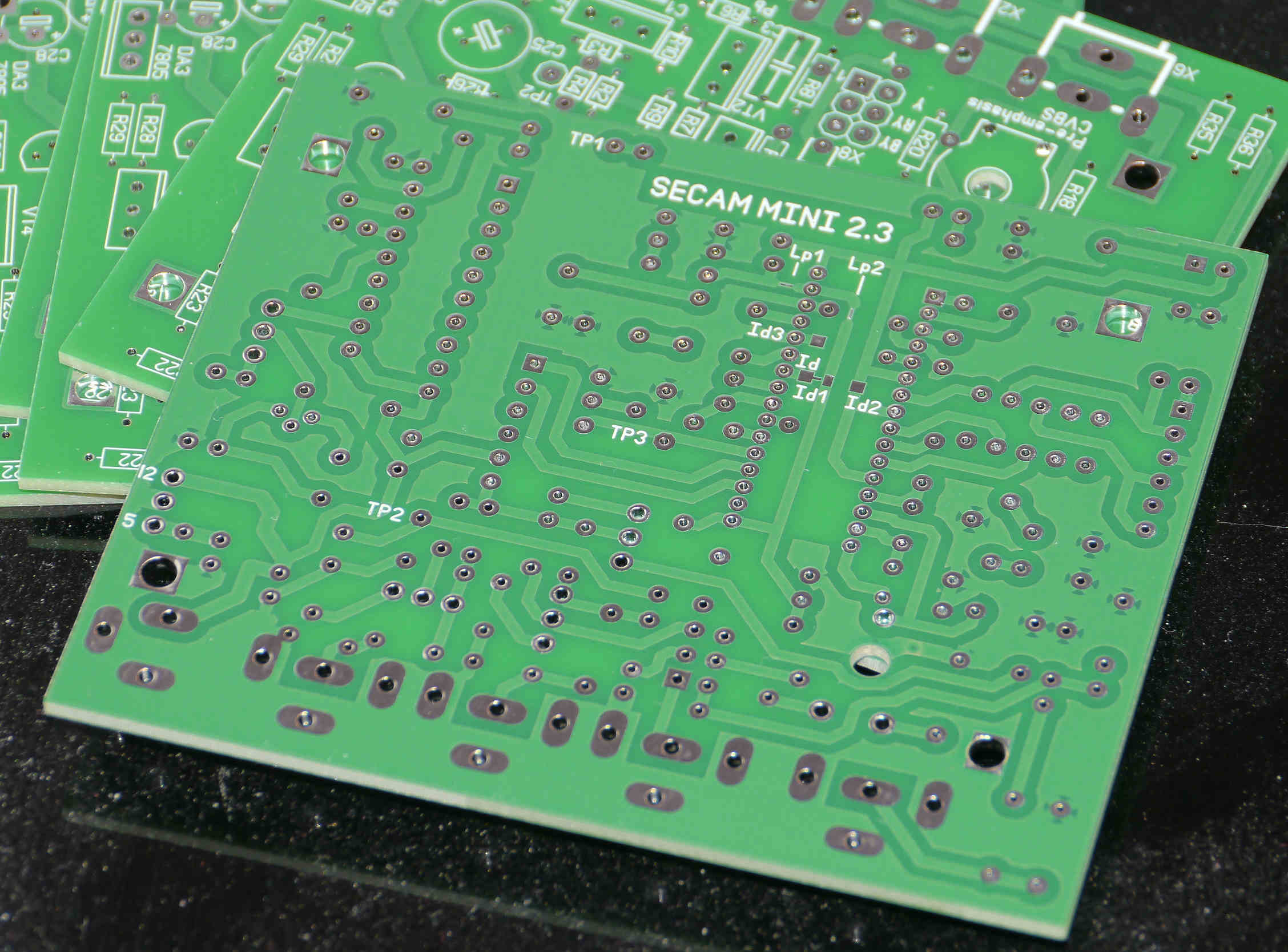

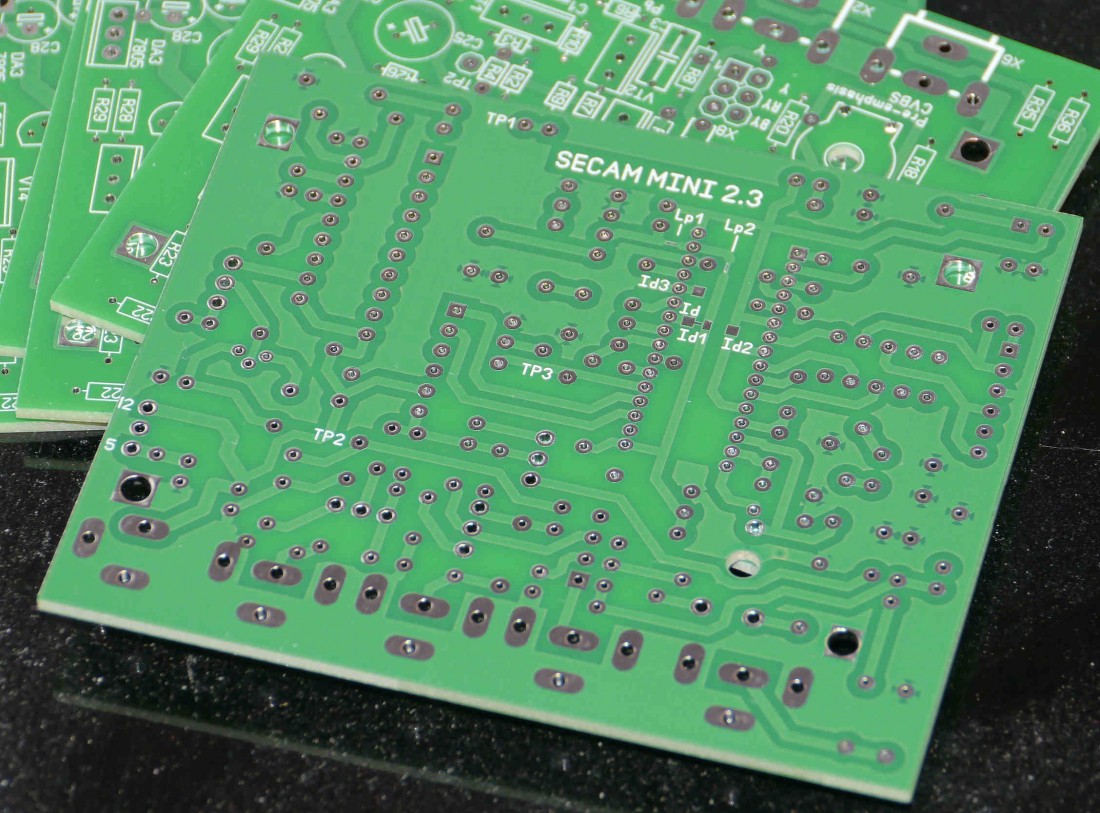

La face dessous

-->

[Clopos]

Je ne manquerai pas ici de vous présenter les tests et résultats après soudage des composants.

À suivre...

[BAISIN]

En fait, d' après les photos, c'est un circuit en kit, pour réaliser un prototype.

[kiki37]

En fait, d' après les photos, c'est un circuit en kit, pour réaliser un prototype.

NON : il n'est pas commercialisé : c'est un schéma créé par un électronicien - relire le premier message - ainsi que le tracé du PCB.
Seule la réalisation du PCB a été traitée par un prestataire chinois, ce qui revient moins cher que le faire soi-même, et en plus avec une qualité pro.
cette façon de faire est couramment pratiqué sur d'autres forums .

[Clopos]

Comme promis, quelques avancements.

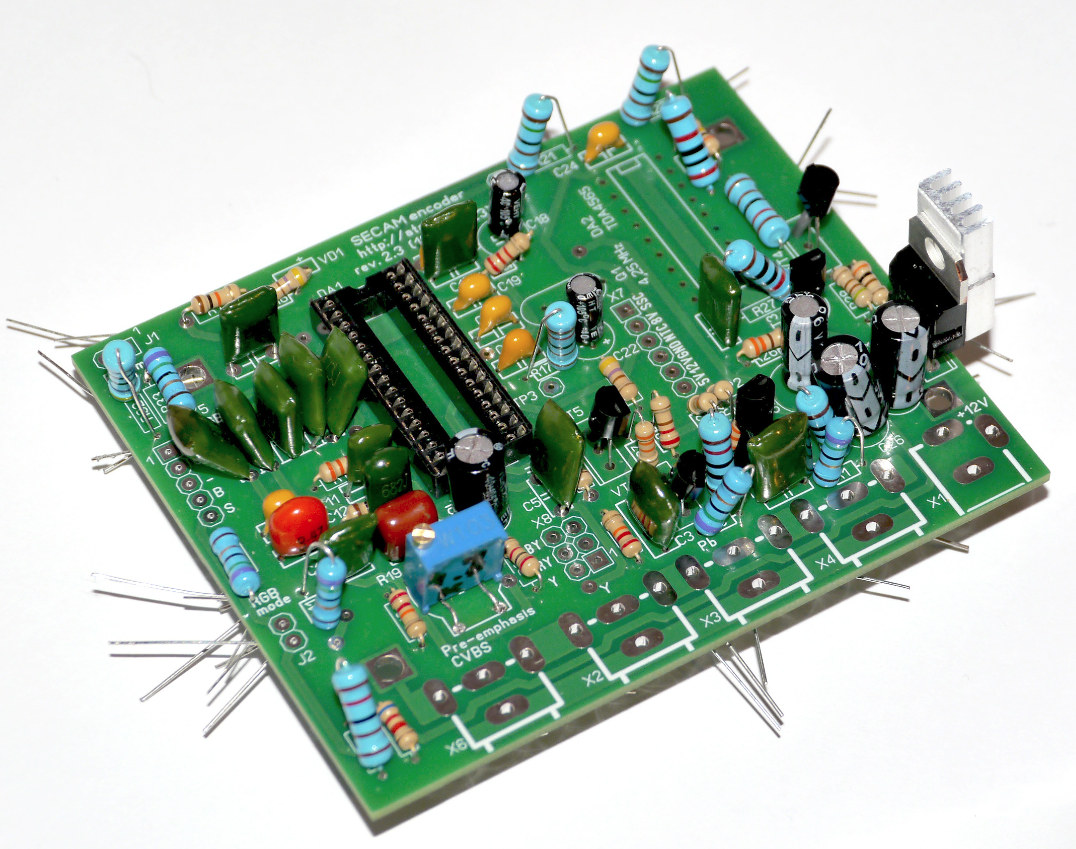

J'ai monté "à blanc" (sans les souder) presque tous les composants. J'attends un dernier support CI
pour souder tout ça et commencer mes premiers tests.

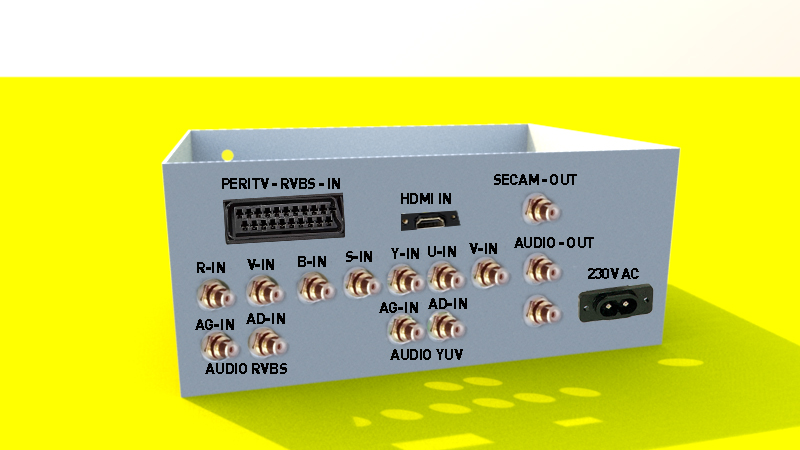

Le câblage va être très long car j'ai entrepris de prévoir de nombreuses connexions en face arrière.

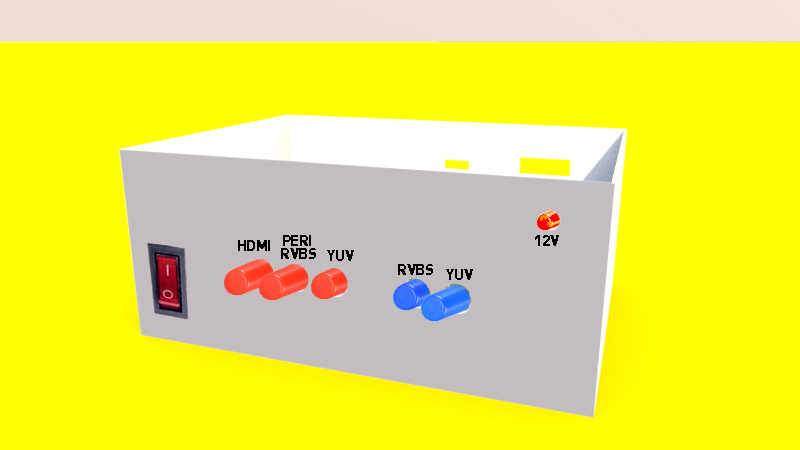

Il y aura aussi 4 ou 5 commutateurs en face avant. Je me suis amusé à figurer le résultat avec Fotochoppe.

À suivre...

Vu 307 fois

Vu 307 fois

Vu 307 fois

[Clopos]

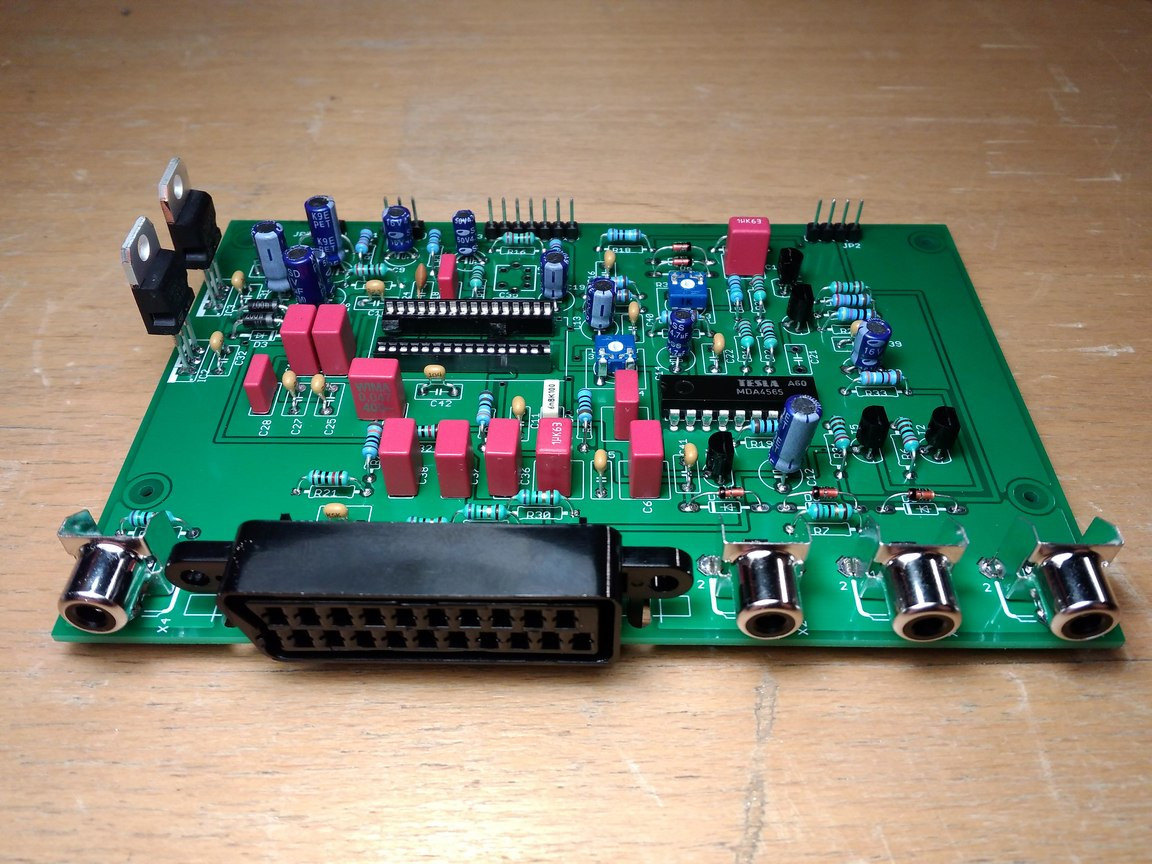

Voici le circuit Sécam "concurrent" d'origine tchèque. On dirait que le Russe s'est très largement inspiré de ce travail prototype.

On notera le CI de marque Tesla et les deux régulateurs. Un travail bien plus soigné que le prototype russe.

-->

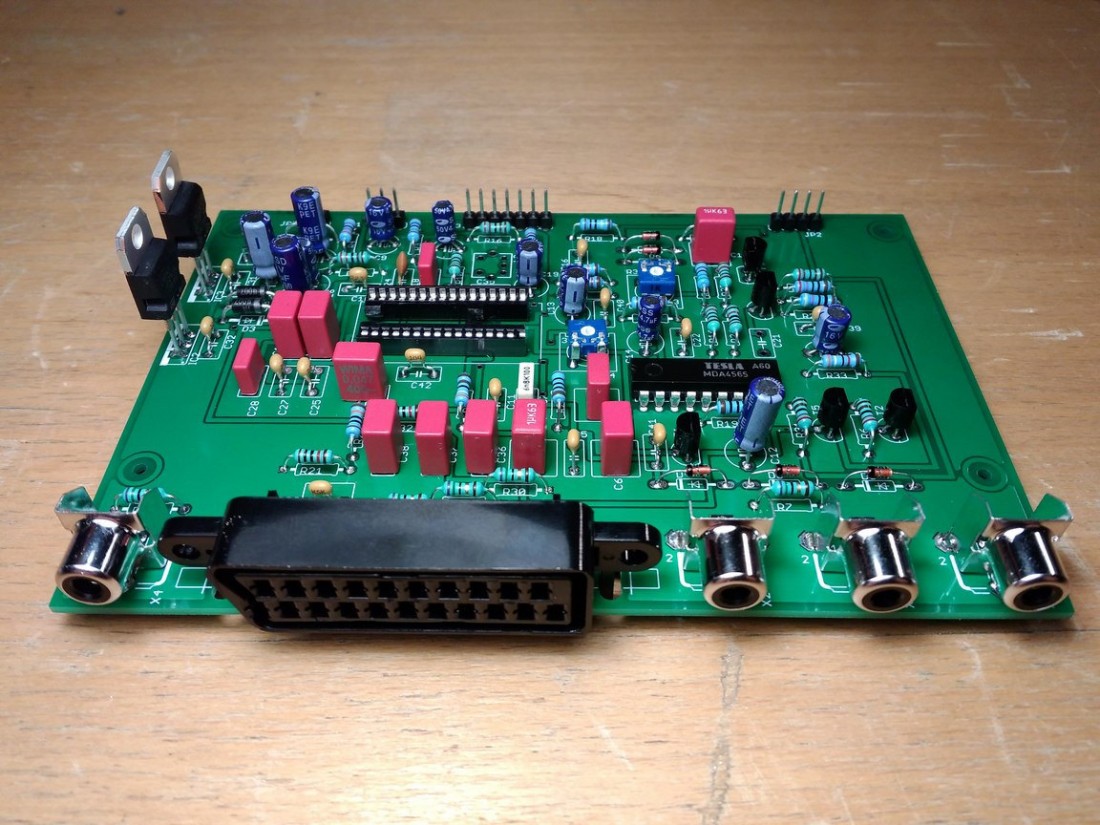

Version tchèque du codeur Sécam.

-->

[marceljack]

Pour le cas où cela intéresserait l'un ou l'une d'entre nous, je dispose d'une centaine d'encodeurs numériques multistandard (NTSC, PAL, SECAM + RGB) PHILIPS SAA7182AWP utilisés dans les premières générations de décodeurs DVB satellite, câble ou terrestre pour le marché français (qui exigeait une sortie possible en PAL, SECAM et RGB).
Je dispose aussi de 65 PHILIPS SAA7113H (décodeur numérique multistandard NTSC, PAL, SECAM) qui sort sous le même format que celui d'entrée du SAA7182A.
Ces deux circuits sont contrôlés par bus I2C.

Avec ces deux circuits + un microcontrôleur programmé adéquatement on pourrait faire un multitranscodeur (PAL vers SECAM + RGB ou SECAM vers PAL + RGB).
Ajouter le NTSC serait possible mais compliquerait sérieusement l'affaire, notamment l'ajout de mémoire de trame et son contrôleur, étant donné le nombre de lignes et de trames/seconde différents).
L'avantage par rapport à une solution 100% analogique c'est qu'il n'y a aucun réglage autre que leur configuration par microcontrôleur (donc pas de risque de mauvais réglage ou déréglage).

Cependant la manipulation de ces circuits à haute densité pour montage en surface ou sur supports adéquats (QFP et PLCC) nécessite habileté et outillage adéquats.
Me contacter par MP si intéressé(e).

[Clopos]

je dispose d'une centaine d'encodeurs numériques multistandard (NTSC, PAL, SECAM + RGB) PHILIPS SAA7182AWP

Merci pour cette proposition. Je présume que le traitement numérique associé nécessite des composants spéciaux et autres processeurs à programmer ?
J'avais étudié moi-même l'utilisation d'un codeur numérique SDI->Sécam comme celui-ci mais c'est non seulement très complexe mais aussi très "volumineux".

https://www.ebay.com/itm/284163396029
