45 - Loiret [Orléans - Trainou]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

45 - Loiret [Orléans - Trainou]

Messagepar Laurent » 07 Nov 2007 18:59

Liste des émetteurs du département du Loiret :

:arrow: Émetteur Principal :
- Orléans - Trainou (La Plaine Poteau).

:arrow: Émetteurs Locaux :
- Montargis - Agglomération.
- Orléans 2 - Dunois.
- Pithiviers - Olympe de Gouges.


Réaménagement de la BANDE 700 MHz dans le département du Loiret :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Pour les 4 émetteurs du Loiret le transfert de la bande 700 MHz est prévu lors de la phase 10, programmée le 29 janvier 2019. Il donnera lieu à des réaménagements de canaux sur ces 4 émetteurs. Ces réaménagements sont détaillés ci-dessous dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

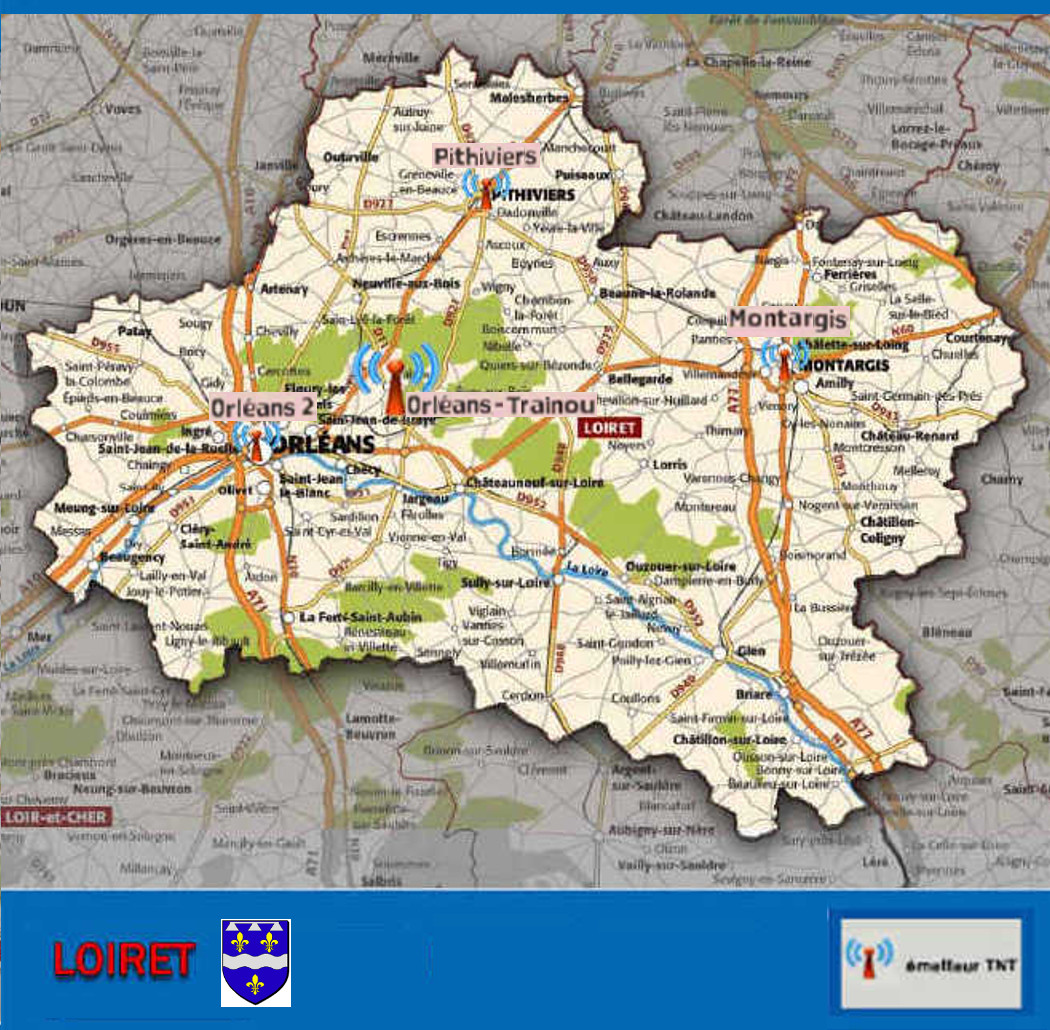

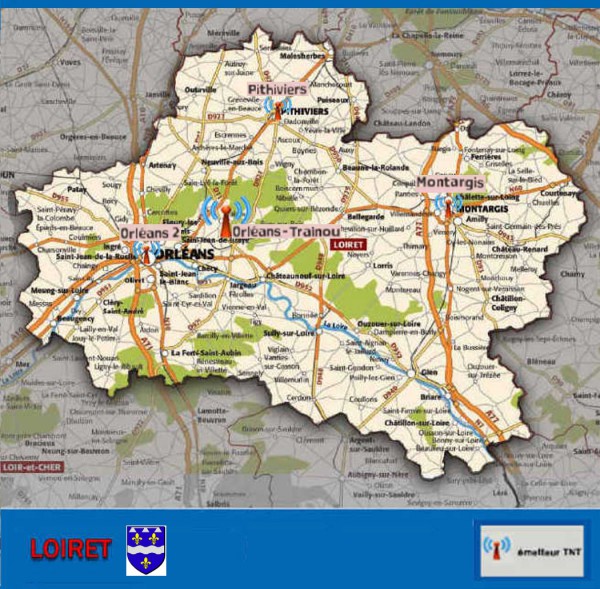

Emplacement des émetteurs du département du Loiret :

Cliquez sur la carte pour l'agrandir


Liste des anciens topics :
:arrow: Emetteur d'Orléans Trainou


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

ORLÉANS - TRAINOU - LA PLAINE POTEAU

Émetteur Principal.

:arrow: Localisation du pylône TDF de La Plaine Poteau, sur la commune de Trainou :

Image Copyright TDF.
D'autres photos sont disponibles ici
D'autres photos de l'ami "Almanat" sont disponibles: 1 2 3 4 5 6 7 8 9 10

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 27H 4,4kW (TDF).
R1: 39H 6,3kW (TDF).
R7: 41H 4,4kW (TDF).
R3: 45H 4,4kW (TDF).
R4: 48H 4,4kW (TDF).
R2: 57H 4,4kW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R2 passera sur le canal 33 et le R6 sur le canal 34
.

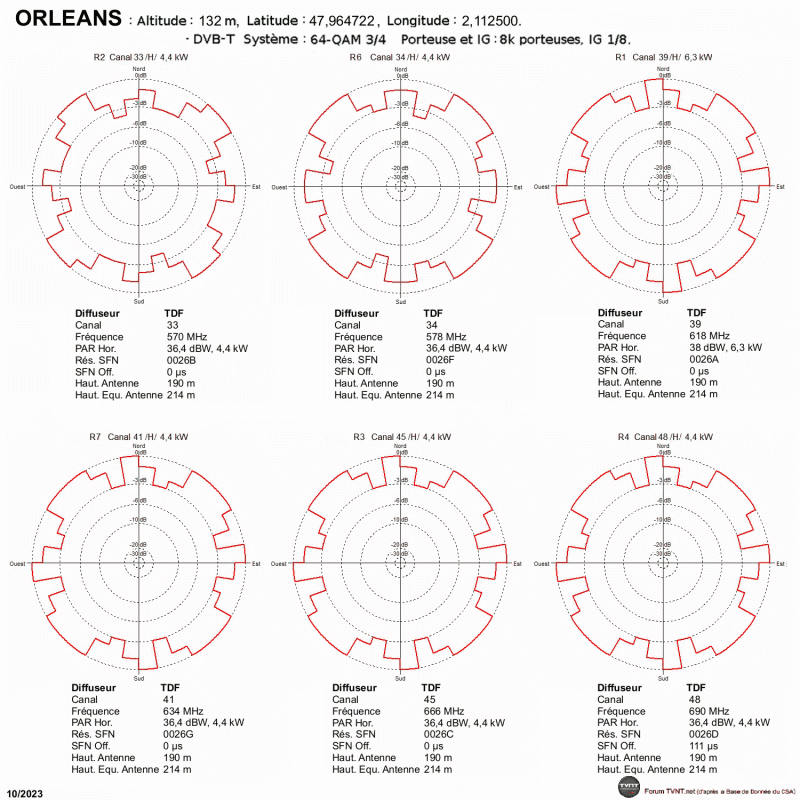

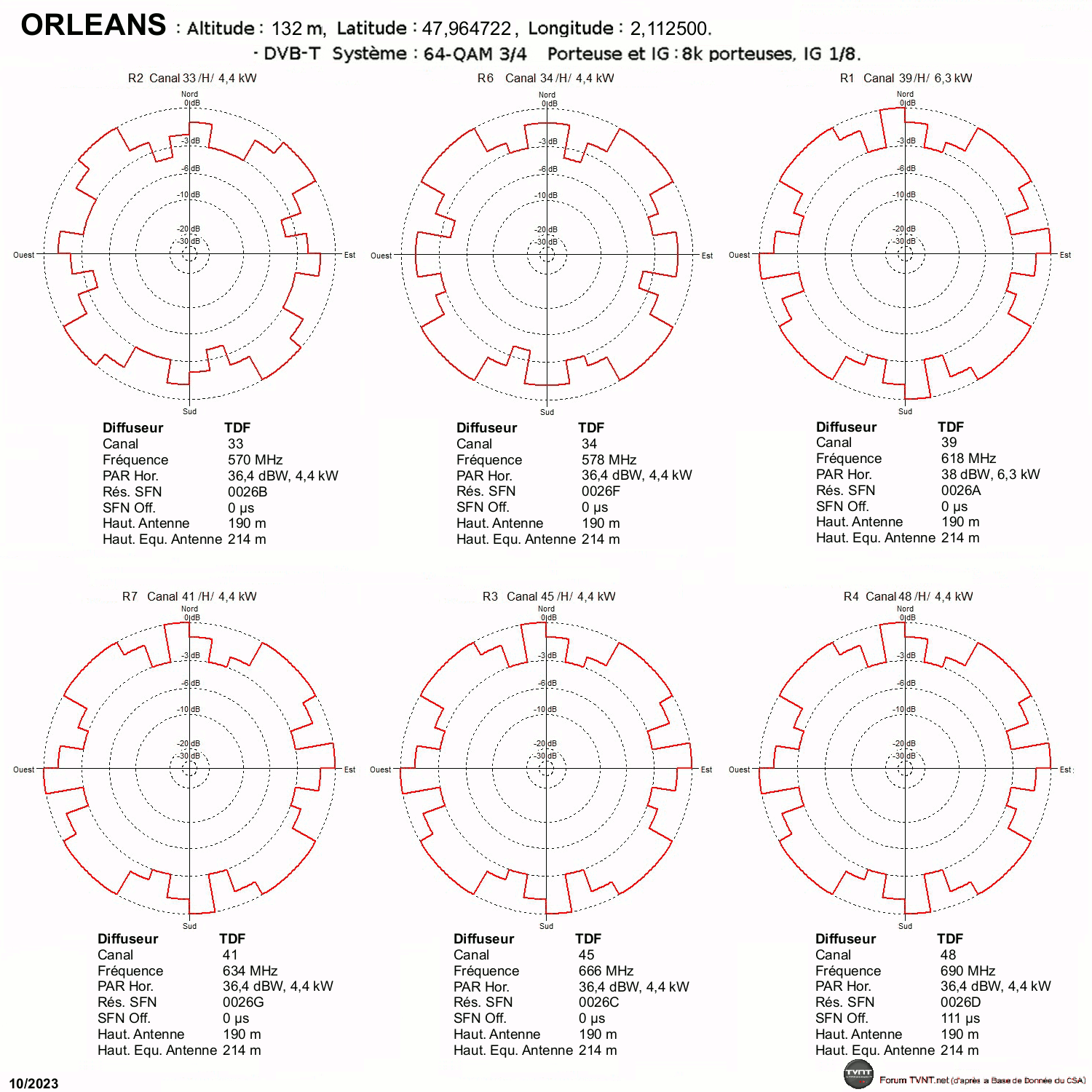

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

MONTARGIS - LA CHAUSSÉE

Il y a 2 pylônes pour la TNT sur l'immeuble Lorraine, rue de la Chaussée, commune de Montargis :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R3.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 27H 2W (ITAS TIM).
R1: 39H 2W (ITAS TIM).
R7: 41H 2W (ITAS TIM).
R3: 45H 2W (TDF).
R4: 48H 2W (ITAS TIM).
R2: 57H 2W (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R2 passera sur le canal 33 et le R6 sur le canal 34
.

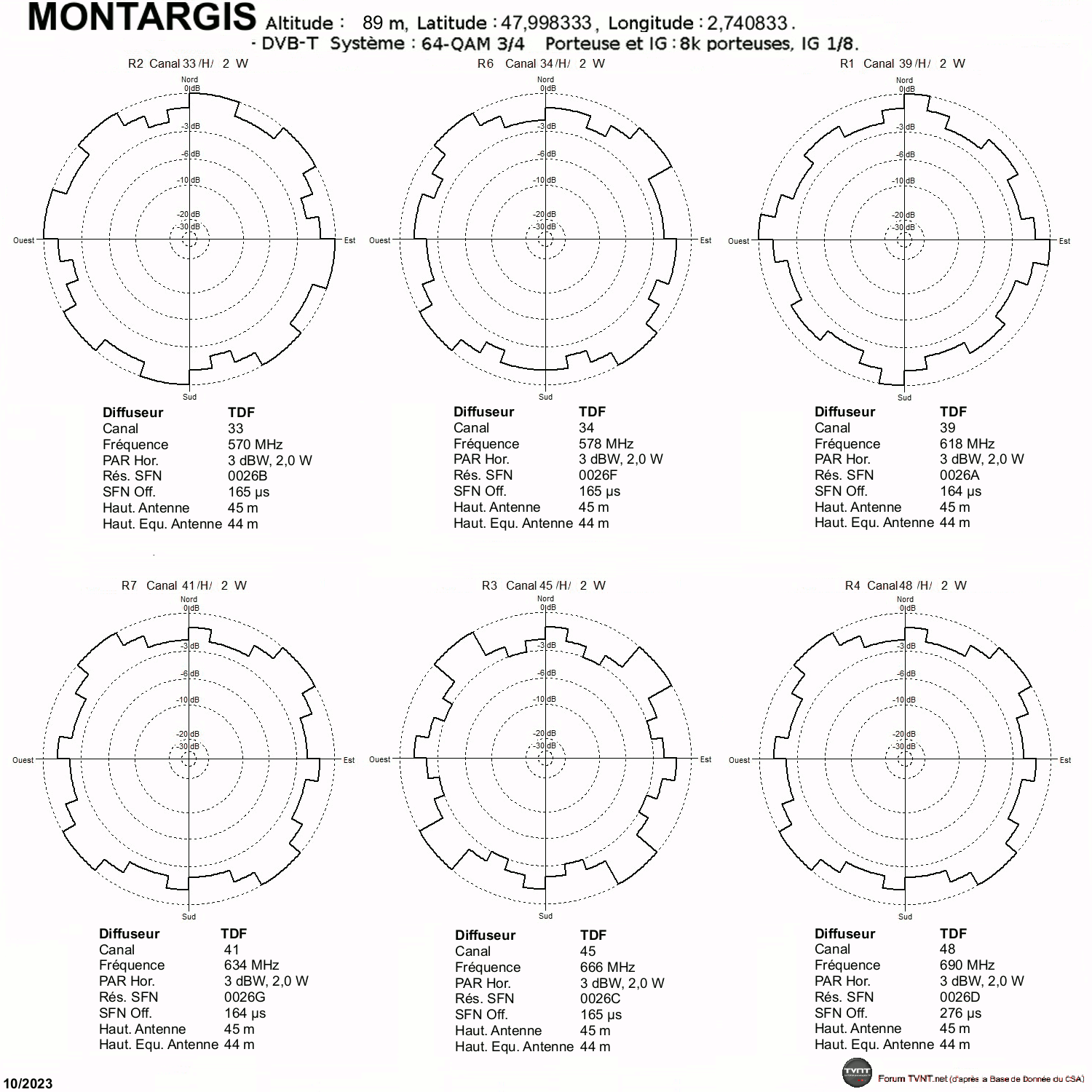

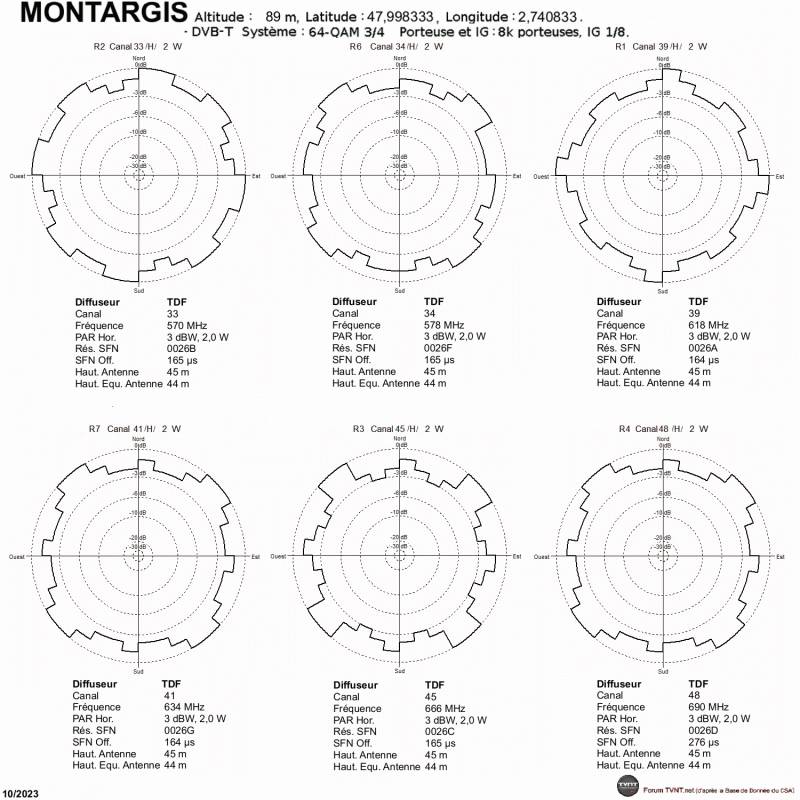

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

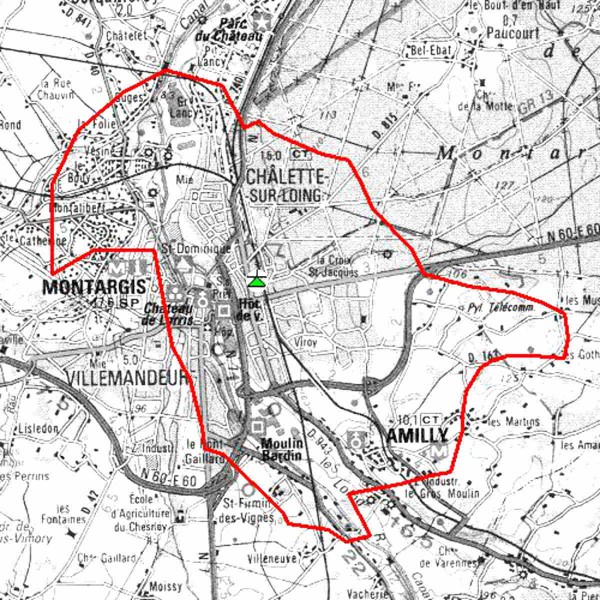

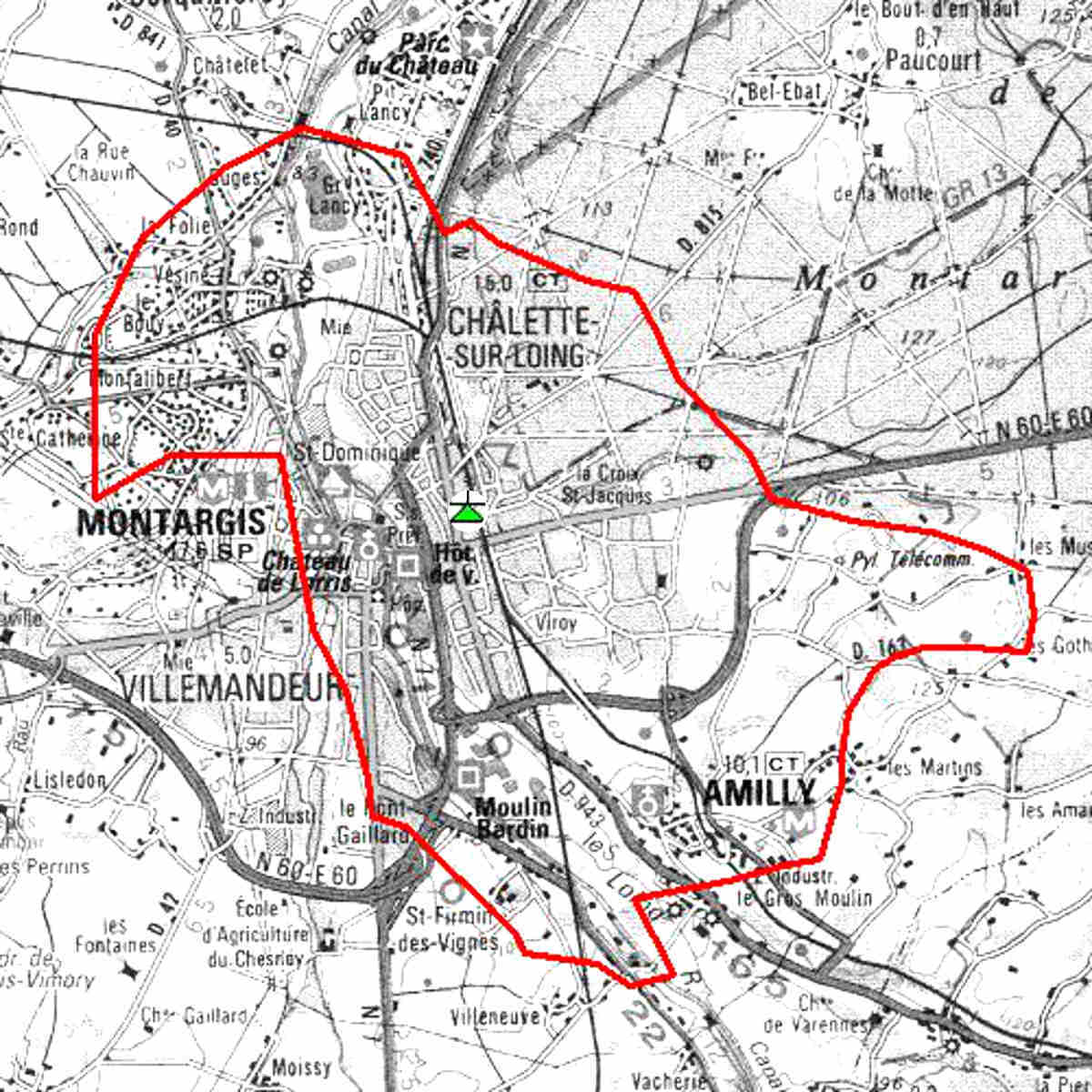

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ORLÉANS 2 - DUNOIS

:arrow: Localisation du pylône TDF sur l'immeuble du 3 rue du 30ème Régiment d'Artillerie, dans le quartier Dunois à Orléans.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 27V 2W (TDF).
R1: 39V 2W (TDF).
R7: 41V 2W (TDF).
R3: 45V 2W (TDF).
R4: 48V 2W (TDF).
R2: 57V 2W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R2 passera sur le canal 33 et le R6 sur le canal 34
.

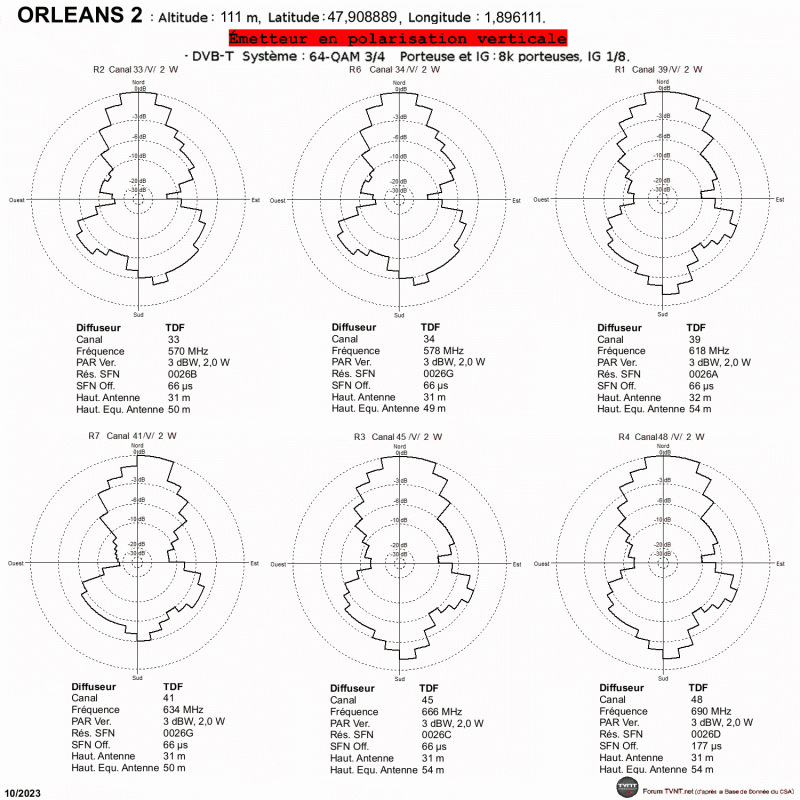

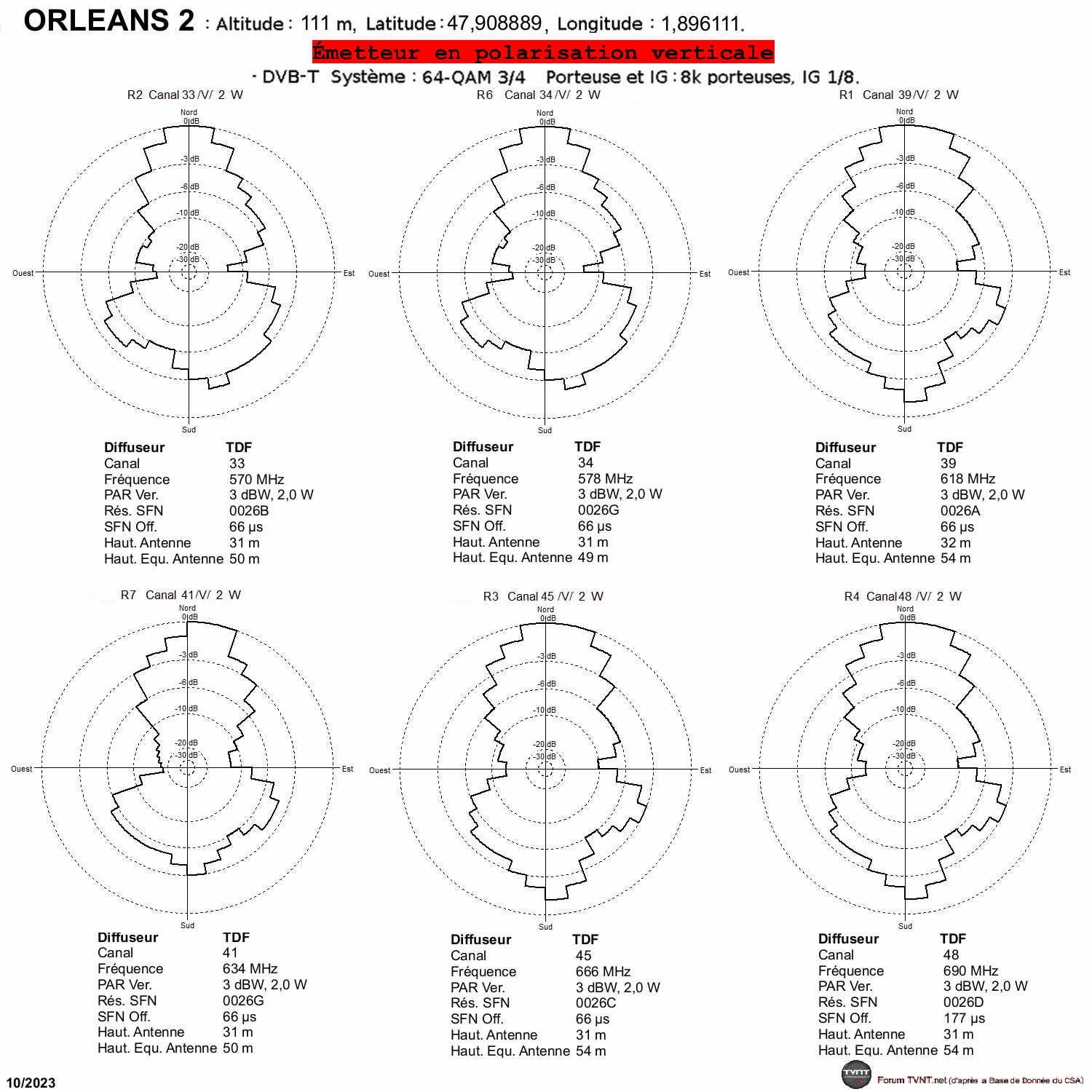

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
D'ORLÉANS 2.gif

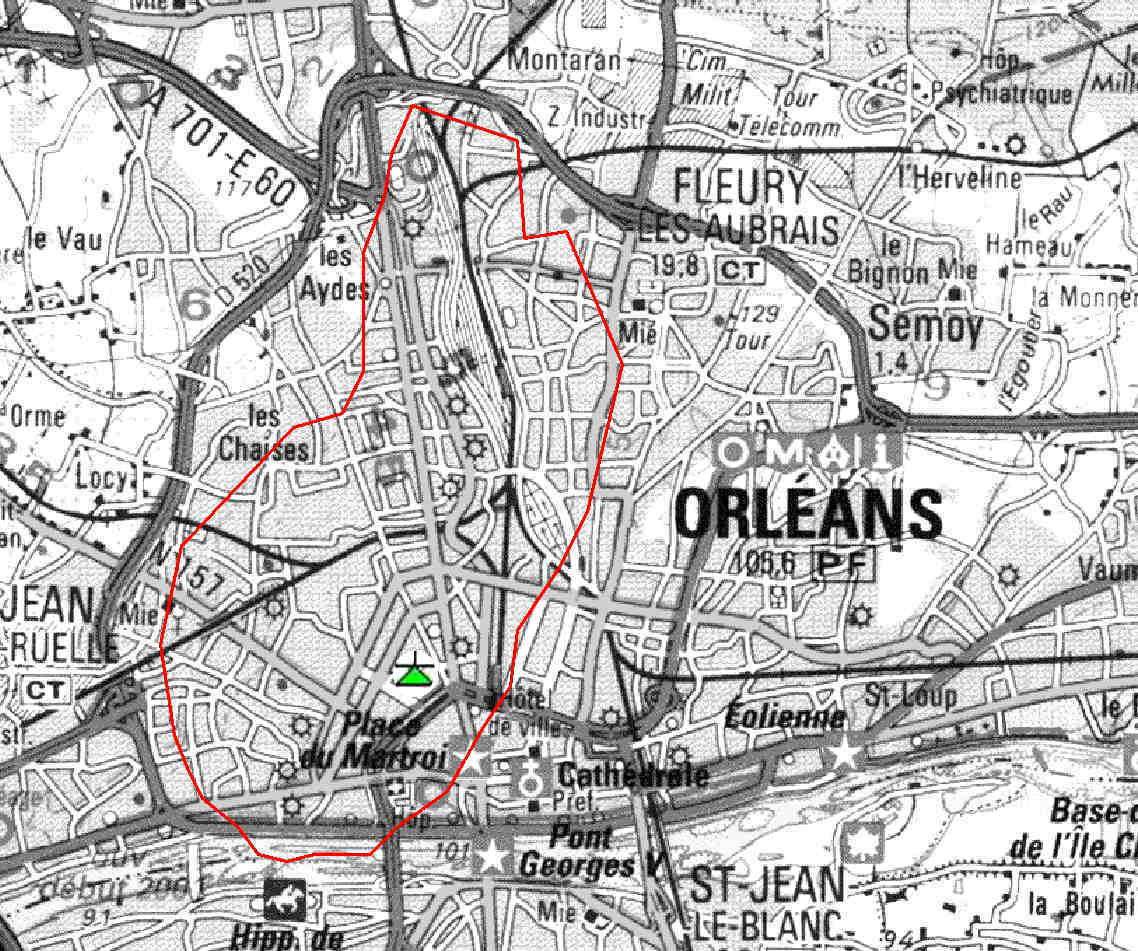

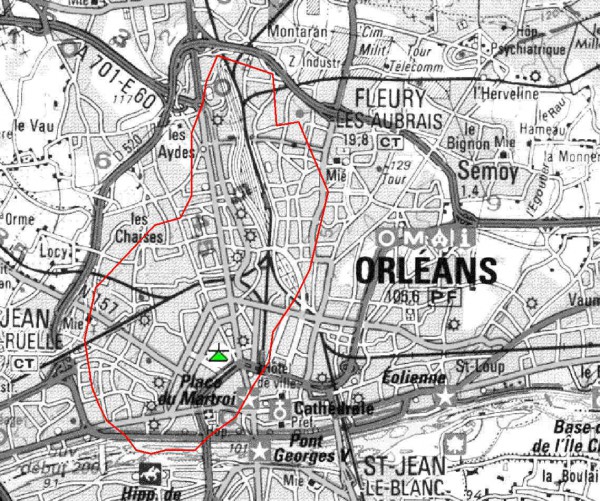

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PITHIVIERS - OLYMPE DE GOUGES

:arrow: Localisation du pylône TDF de la rue Olympe de Gouges, commune de Pithiviers.

Le pylône TDF de Saint-Aignan n'est plus utilisé pour la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 27H 21W (TDF).
R1: 39H 21W (TDF).
R7: 41H 21W (TDF).
R3: 45H 21W (TDF).
R4: 48H 21W (TDF).
R2: 57H 21W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R2 passera sur le canal 33 et le R6 sur le canal 34
.

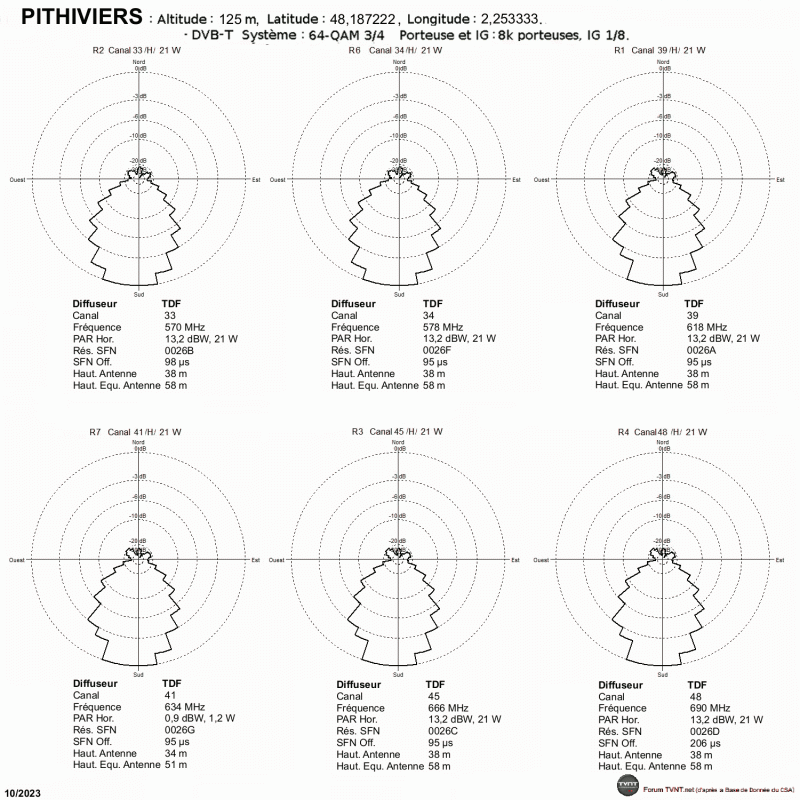

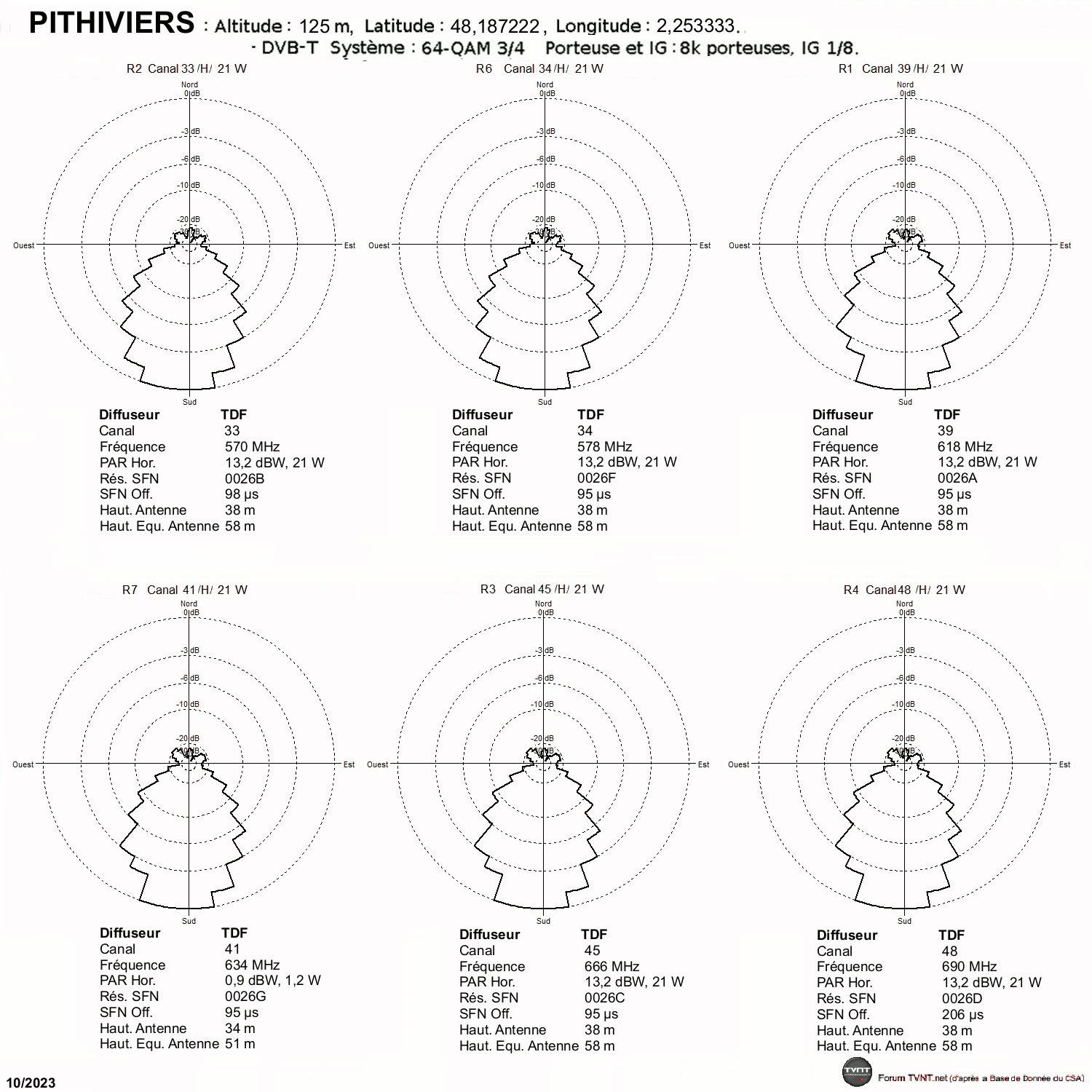

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 07 Nov 2018 15:38, édité 56 fois.
Raison: Mse a jour
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar almanat » 26 Jan 2008 21:21

-Vous constaterez une pertubartion actuellement sur le canal48, multiplex R4 du à la propagation
:arrow: Ne changez rien car tout rentreras dans l'ordre avec le retour d'une dépression :wink:
Émetteur Trainou "la plaine poteau"Distance orthodromique 22 Km
TV KDL 32W4000-KDL 26V4500 -Tuner USB Avermedia A850 avec PTVM

Retraité de la brigade.
Je suis atteint d'une Morbus Bechterew, connaissez vous cette maladie ?
Avatar de l’utilisateur
almanat
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5440
Inscription: 30 Juin 2005 16:05
Localisation: Loiret

Messagepar Cyril16 » 26 Jan 2008 22:22

almanat a écrit: :arrow: Ne changez rien car tout rentreras dans l'ordre avec le retour d'une dépression :wink:

Désolé... mais je n'ai pas envie de devenir dépressif en ce moment. ! :lol:
<----
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13859
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Problème réception MULTIPLEX R4

Messagepar Cambien » 27 Jan 2008 11:49

Merci pour l'info du modérateur pour le samedi 27 janvier concernant le multiplex R4. Pouvez expliquer plus en détail ce problème, s'il vous plait. En effet, j'ai du mal à recevoir depuis peu (maxi une semaine), ce canal numérique (j'ai toujours été à 95 % depuis le début et depuis peu ça joue le yoyo entrre 40 et 80 % et parfois ce canal ne marche plus du tout). La chaîne M6 en analogique est parfois rempli de neige et la couleur disparait. Avez vous plus d'infos sur ce problème?
Information : TNT acquis depuis son démarage (sept 2005). Secteur : Chaingy. Reception : excellente jusqu'à ce problème.
Cambien


Mauviase reception de la tnt

Messagepar manalolo » 27 Jan 2008 14:42

Bonjour a tous. Voila je suis assez novice en la matiere. Nous avons la tnt depuis 3-4 semaine maintenant. j'oubliais je suis de Chambon la foret. Depuis quelque jours toutes les chaines (enfin presque toutes) sont mal capte ou pas du tout. A quoi cela peut il etre du ?? merci d'avance pour vos reponses.
manalolo


Messagepar Night Fever » 27 Jan 2008 15:25

Nous sommes en période de propagation c'est pour ca. :)
Night Fever
Etalon
Etalon

Messages: 1842
Inscription: 23 Jan 2007 16:07

Messagepar almanat » 27 Jan 2008 19:55

:arrow: Pour Cambien:
-Vous êtes à 26.7 km de Trainou , il vous faut donc une bonne antenne genre Fracarro lambda 14 élements .
M6 canal 36 en analogique devrait être reçu parfaitement , êtes vous sur que votre antenne est bien orientée :?:
-Y a t'il couplage et répartition dans votre installation :?:
Merci de nous décrire au mieux votre installation :wink:
:arrow: Pour manalolo:
-Votre installation n'est pas assez performante, cablage en 17 vatc , antenne genre Fracarro lambda 14 élements et surtout votre antenne doit impérativement être plus haute que les arbres .
Émetteur Trainou "la plaine poteau"Distance orthodromique 22 Km
TV KDL 32W4000-KDL 26V4500 -Tuner USB Avermedia A850 avec PTVM

Retraité de la brigade.
Je suis atteint d'une Morbus Bechterew, connaissez vous cette maladie ?
Avatar de l’utilisateur
almanat
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5440
Inscription: 30 Juin 2005 16:05
Localisation: Loiret

Messagepar manalolo » 28 Jan 2008 09:58

Merci almanat. Mais je comprends pas que ça fonstionnait tres bien avant. Ca ne s'est pas degrade en 1 jour !!!!!
manalolo


Messagepar almanat » 28 Jan 2008 11:57

Votre réception doit étre limite, et suivant la météo ça se dégrade.
Aujourd'hui tout fonctionne parfaitement bien chez moi, et vous :?:
Émetteur Trainou "la plaine poteau"Distance orthodromique 22 Km
TV KDL 32W4000-KDL 26V4500 -Tuner USB Avermedia A850 avec PTVM

Retraité de la brigade.
Je suis atteint d'une Morbus Bechterew, connaissez vous cette maladie ?
Avatar de l’utilisateur
almanat
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5440
Inscription: 30 Juin 2005 16:05
Localisation: Loiret

Messagepar BOUH » 28 Jan 2008 16:59

Moi aussi j'ai des soucis en ce moment ( je suis en centre ville d'Orléans), j'ai tendance à perdre le signal, une tite recherche tnt et ça repart ( il y a 5 minutes plus de M6 ni de W9 mais j'avais bien la 1. J'ai des petits soucis de TNT depuis qu'il y a eu des rafales de vent mais je ne pense que cela vienne de l'antenne puisque quand ça marche ça marche nickel et que je perds peu le signal (mais avant les bourrasques je n'avais jamais eu de soucis)
