55 - Meuse [Verdun, Bar le Duc]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

55 - Meuse [Verdun, Bar le Duc]

Messagepar Laurent » 07 Nov 2007 20:04

Liste des émetteurs du département de la Meuse :

:arrow: Émetteurs Principaux :
- Bar-le-Duc - Willeroncourt.
- Verdun - Septsarges.

:arrow: Émetteurs Locaux :
- Bar-le-Duc 1 - Côte Sainte-Catherine.
- Commercy - Nord-Ouest - Ferme La Corneille.
- Cousances-les-Forges - Bois Simon.
- Dugny-sur-Meuse - Carrières Blanches.
- Haironville - Rupt-aux-Nonains - Le Calvaire.
- Montmédy - Tivoli.
- Saint-Mihiel - La Basse Garenne.


Réaménagement de la BANDE 700 MHz dans le département de la Meuse :

Pour tous les émetteurs du département le transfert de la bande 700 MHz est effectif depuis le 27 mars 2018 (phase 4). Il a donné lieu à des réaménagements de canaux sur tous les émetteurs.
Les descriptions des émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

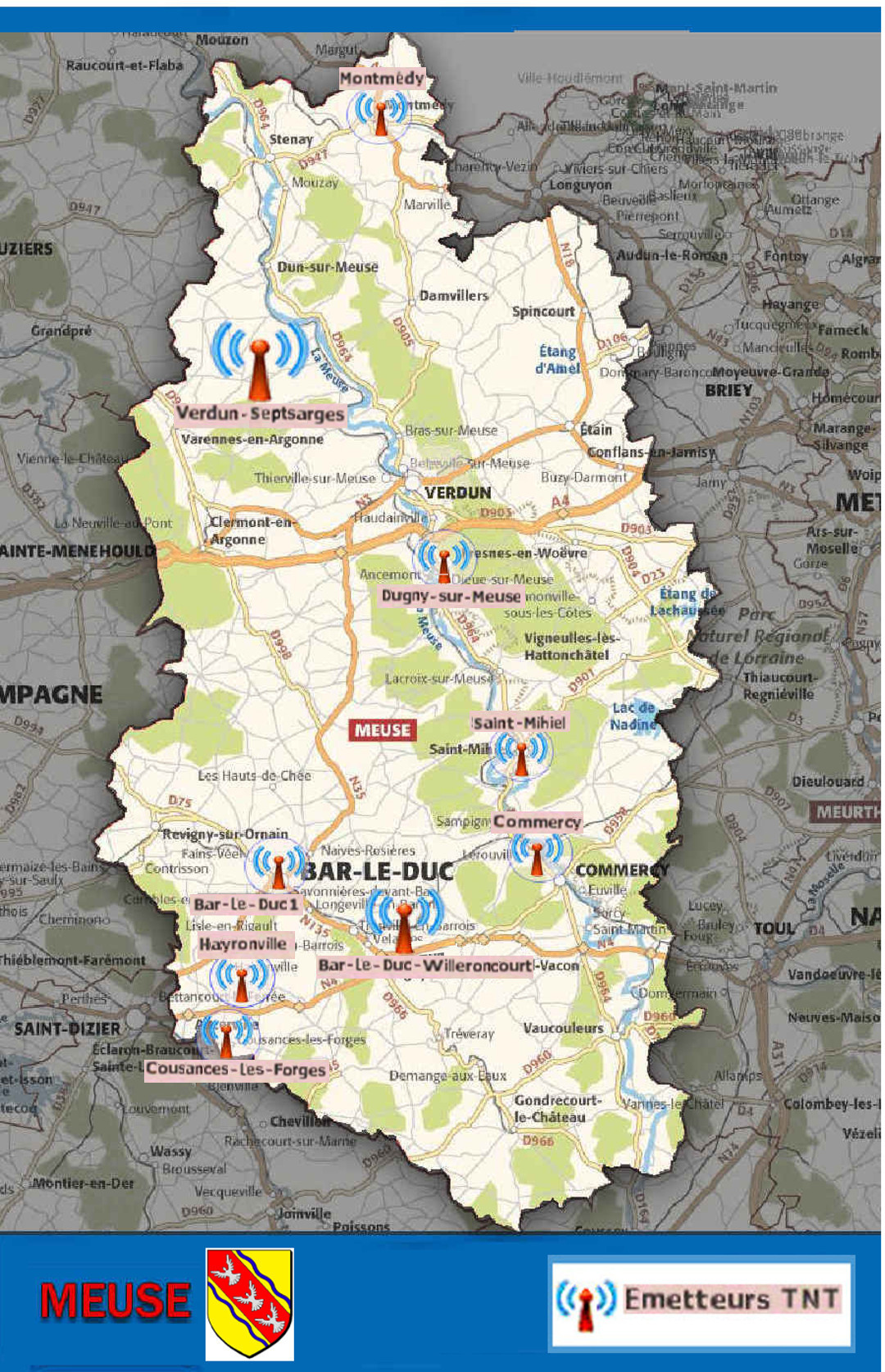

Emplacement des émetteurs du département de la Meuse :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur de Verdun Septsarges
:arrow: Emetteur de Bar le Duc


[Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

BAR-LE-DUC - WILLERONCOURT

Émetteur Principal.

Il y a 2 pylônes pour la TNT sur la commune de Willeroncourt :

:arrow: Localisation du pylône TDF de La Croix-Pajot, qui diffuse actuellement tous les multiplex de la TNT :

Image Copyright TDF.
D'autres photos sont disponibles ici

:arrow: Localisation d'un nouveau pylône au lieu dit "La Roche", qui devrait diffuser le multiplex R4 dès le 27 mars 2018, à des dates encore inconnues .
Le diffuseur sur ce nouveau pylône, qui sera situé à environ 300 m. au Nord-Est du pylône TDF, n'est pas encore connu.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 9,3kW (sur le nouveau pylône).
R2: 30H 13kW (TOWERCAST).
R7: 34H 13kW (TOWERCAST). (sur canal 51 avant le 27/03/2018)
R6: 35H 13kW (TOWERCAST). (sur canal 50 avant le 27/03/2018)
R3: 44H 13kW (TDF). (sur canal 57 avant le 27/03/2018)
R1: 48H 13kW (TOWERCAST).

MODIFICATIONS prévues à des dates encore inconnues (après le 27/03/2018) :
les multiplex R6 et R7 seront diffusés par le nouveau pylône de La Roche
leur puissance (PAR max) sera réduite respectivement à 11 kW et 12 kW
.

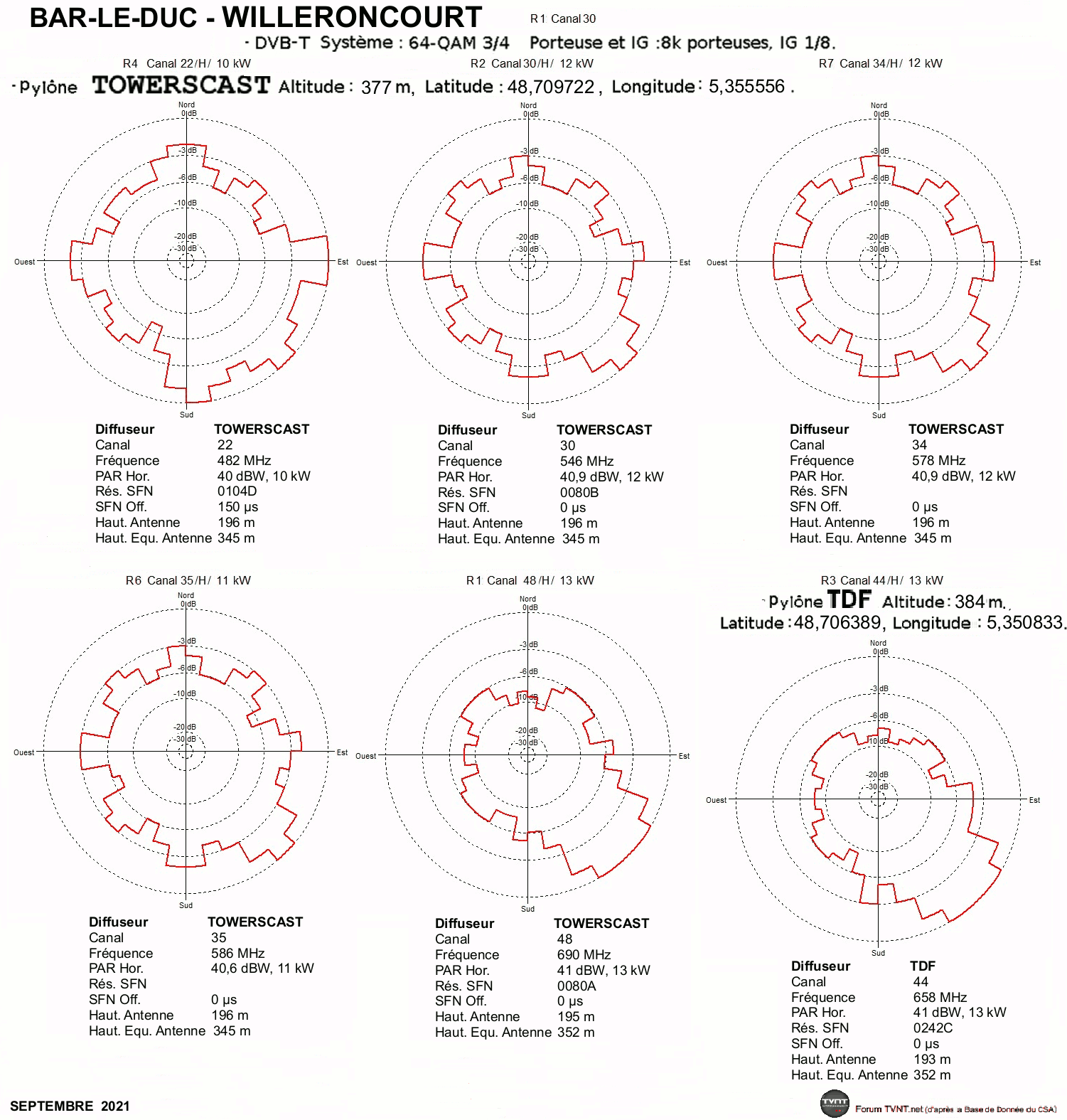

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BAR-LE-DUC - WILLERONCOURT.gif


-------------------------------------------------------------------------------------

VERDUN - SEPTSARGES

Émetteur Principal.

:arrow: Localisation du pylône TDF de Beau Regard, sur la commune de Septsarges :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 65kW (TOWERCAST).
R1: 25H 100kW (TDF). (sur canal 47 avant le 27/03/2018)
R2: 31H 65kW (TOWERCAST). (sur canal 59 avant le 27/03/2018)
R6: 33H 65kW (TOWERCAST). (sur canal 25 avant le 27/03/2018)
R7: 39H 100kW (ITAS TIM). (sur canal 33 avant le 27/03/2018)
R3: 47H 65kW (TDF). (sur canal 31 avant le 27/03/2018)

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

BAR-LE-DUC 1 - CÔTE SAINTE-CATHERINE

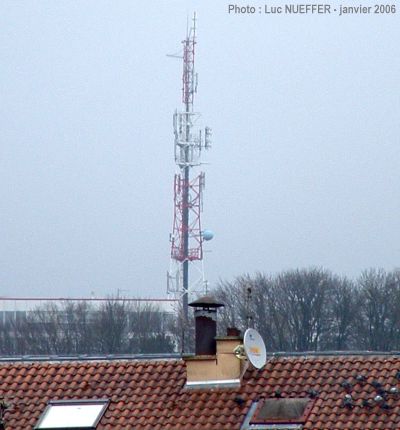

:arrow: Localisation du pylône TDF de la côte Sainte Catherine, boulevard des Flandres à Bar-le-Duc :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 35W (TOWERCAST).
R2: 30H 30W (TOWERCAST).
R7: 34H 40W (TOWERCAST). (sur canal 51 avant le 27/03/2018)
R6: 35H 40W (TOWERCAST). (sur canal 50 avant le 27/03/2018)
R3: 44H 56W (TDF). (sur canal 57 avant le 27/03/2018)
R1: 48H 46W (TOWERCAST).

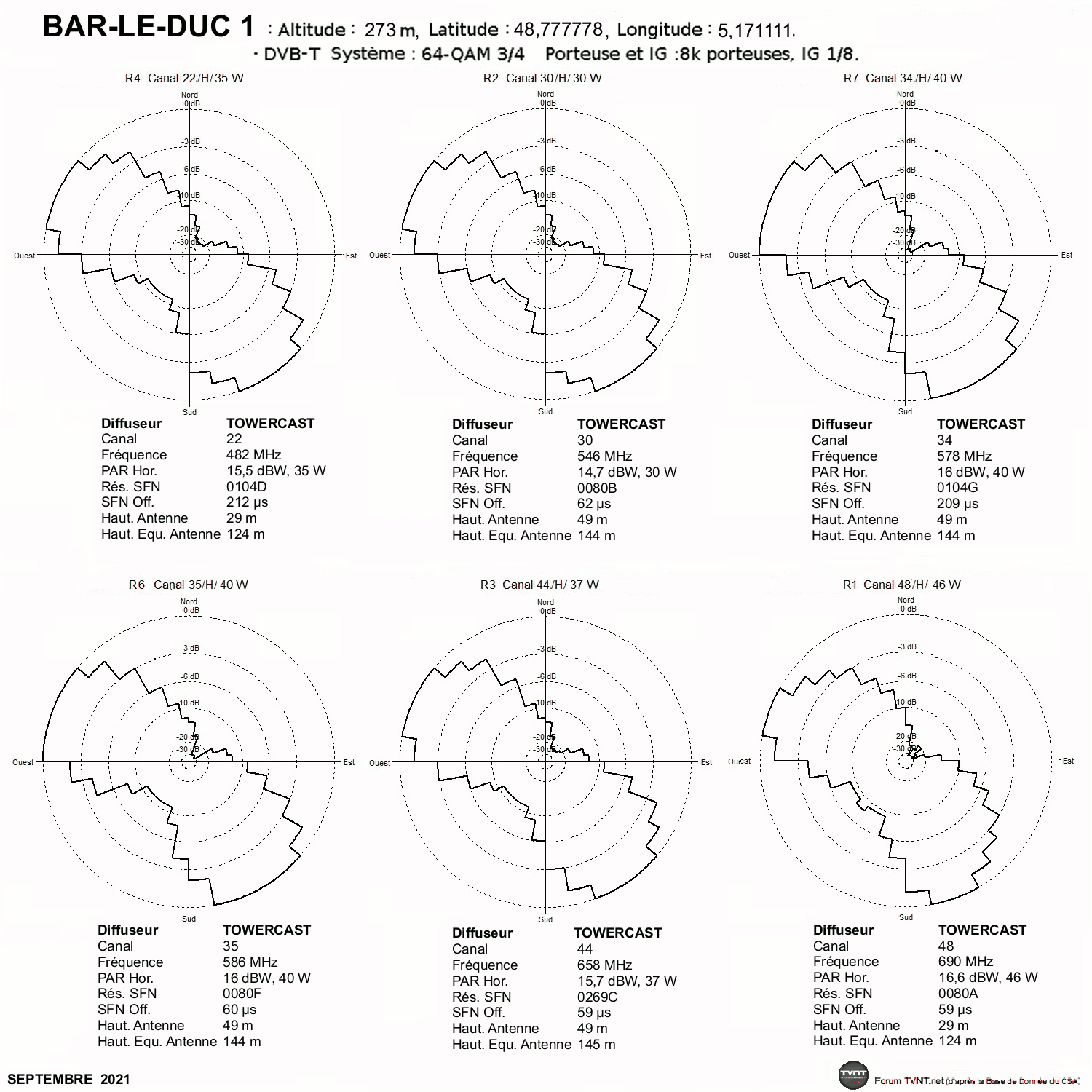

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BAR-LE-DUC 1.gif

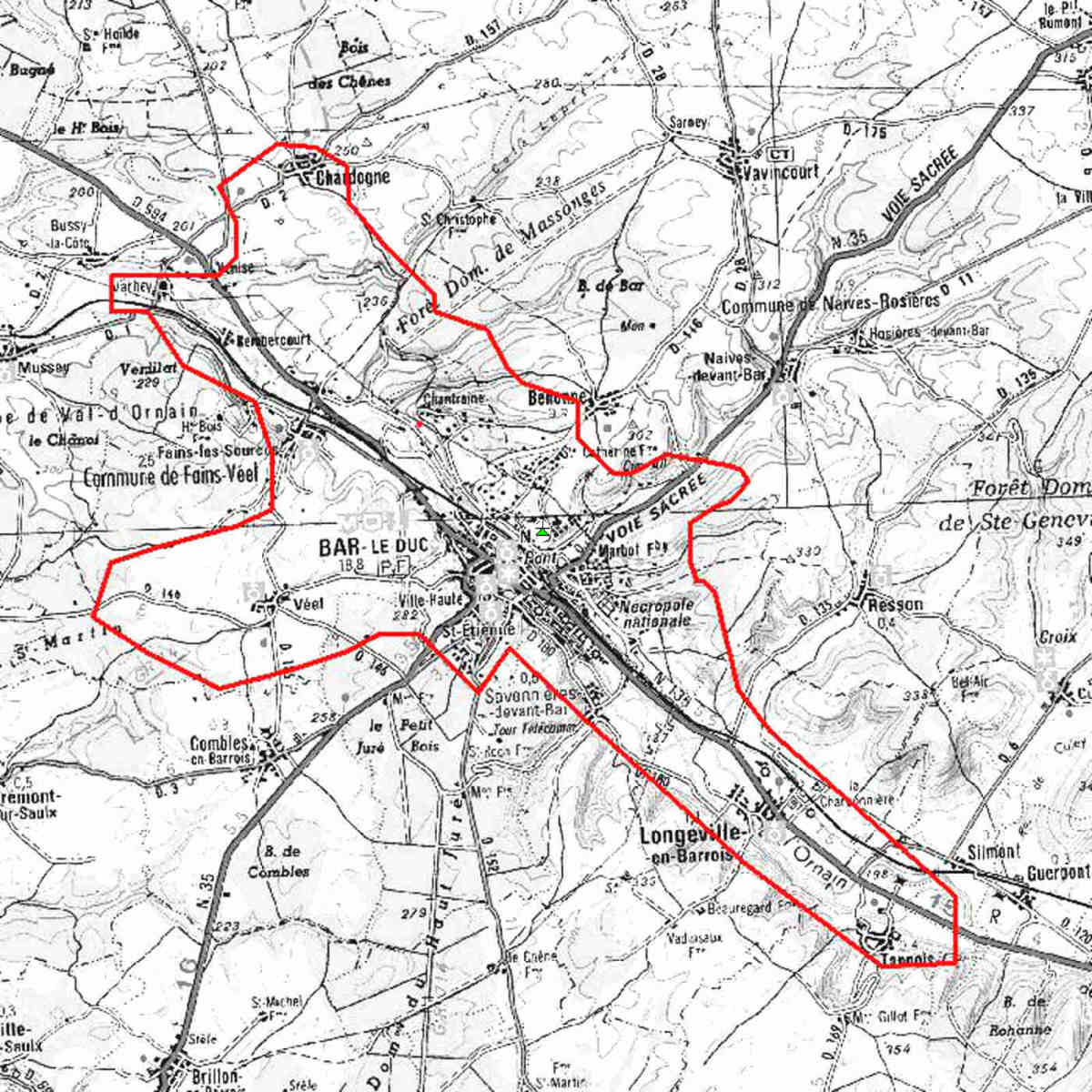

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COMMERCY - NORD-OUEST - FERME LA CORNEILLE

il y a 2 pylônes pour la TNT sur le site de la Corneille, sur la commune de Lérouville :

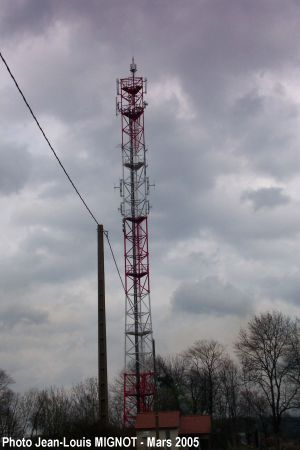

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 et R7 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERSCAST qui diffuse les multiplex R4 et R6.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 10W (TOWERCAST).
R2: 30H 10W (TDF).
R7: 34H 10W (TDF). (sur canal 51 avant le 27/03/2018)
R6: 35H 11W (TOWERCAST). (sur canal 50 avant le 27/03/2018)
R3: 44H 10W (TDF). (sur canal 57 avant le 27/03/2018)
R1: 48H 10W (TDF).

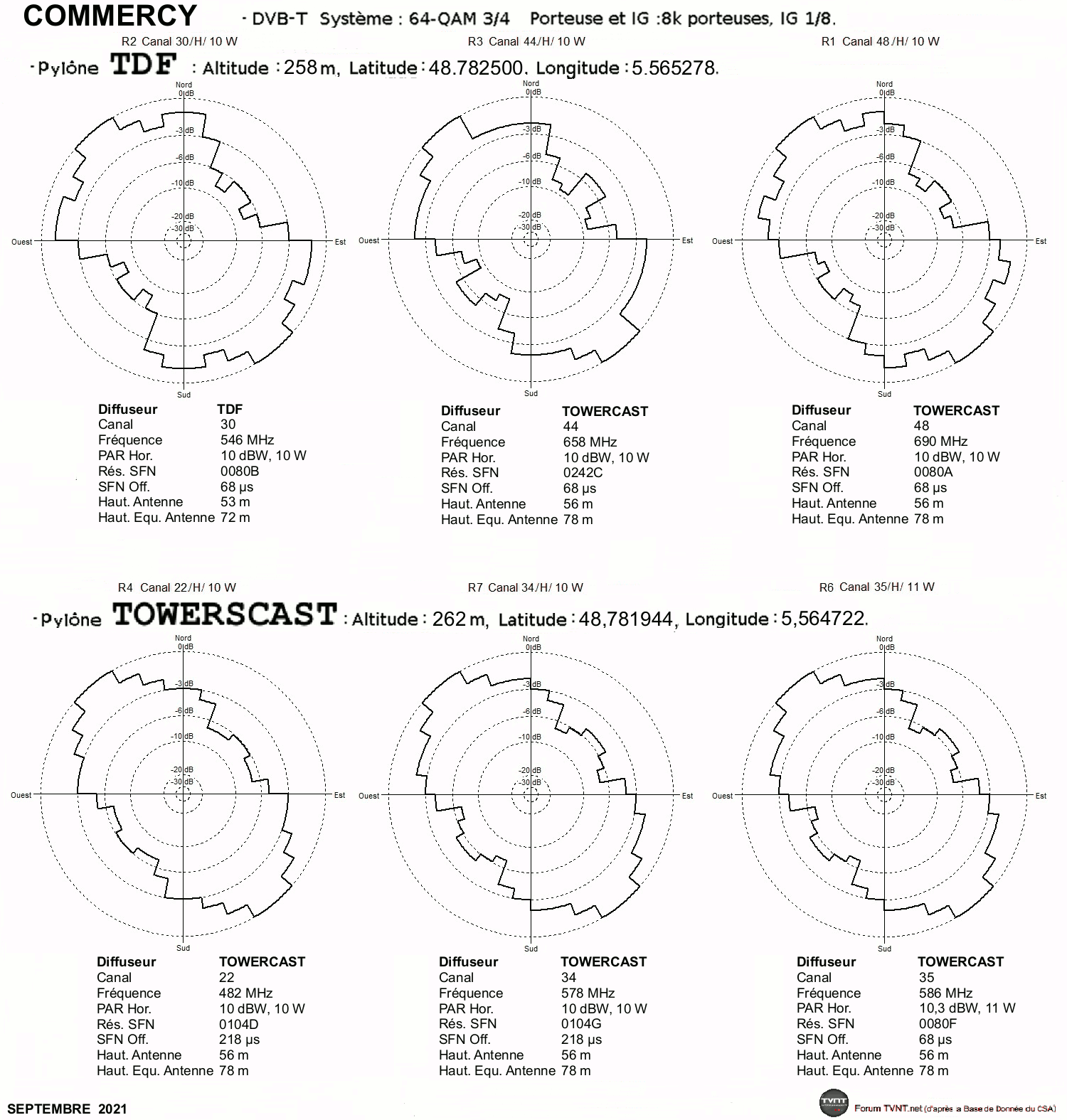

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

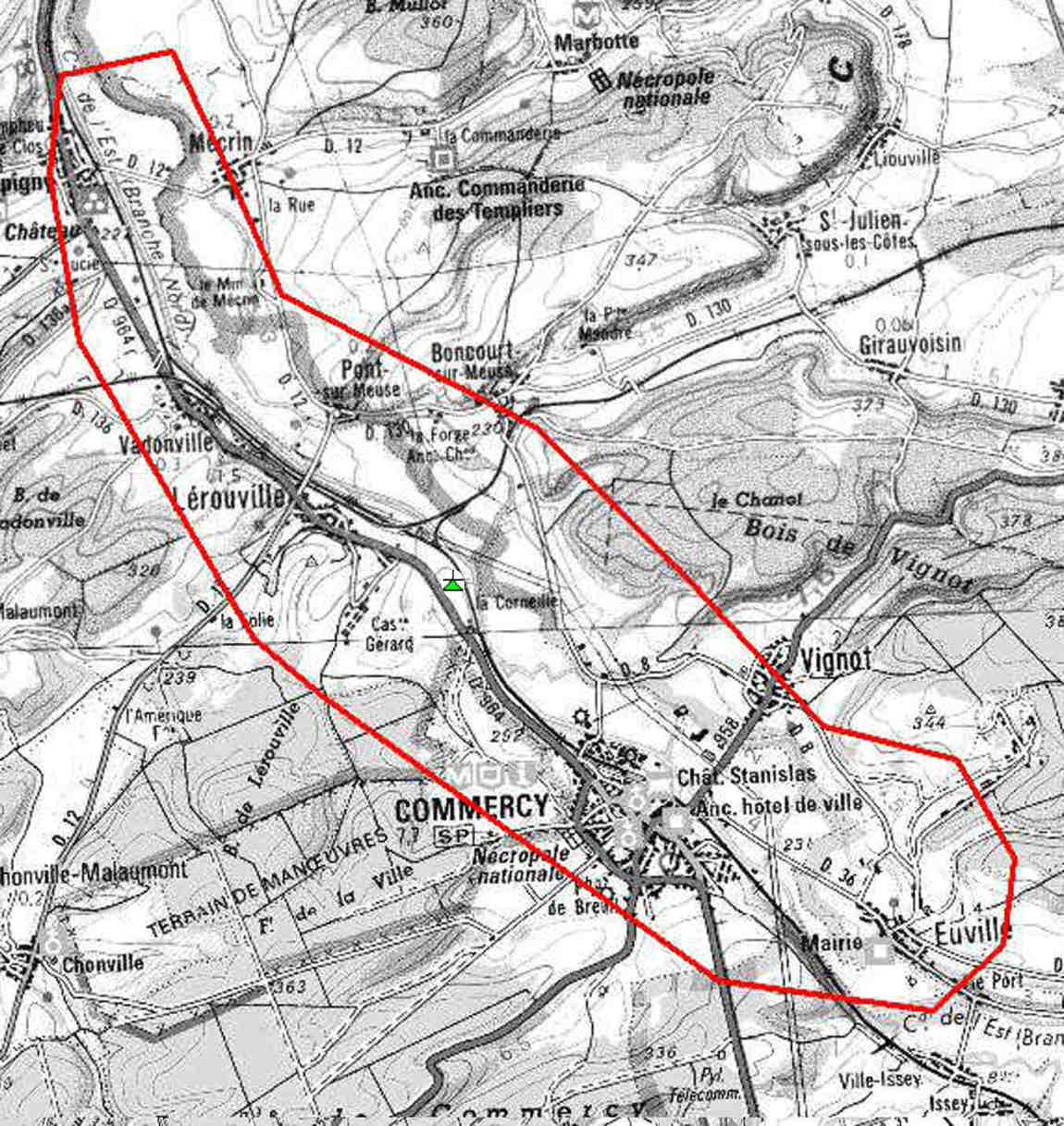

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COUSANCES-LES-FORGES - BOIS SIMON

:arrow: Localisation du pylône TDF du Bois Simon, commune de Cousances-les-Forges.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22V 1,4W (TDF).
R2: 30V 1,4W (TDF).
R7: 34V 1,4W (TDF). (sur canal 51 avant le 27/03/2018)
R6: 35V 1,4W (TDF). (sur canal 50 avant le 27/03/2018)
R1: 48V 1,4W (TDF).

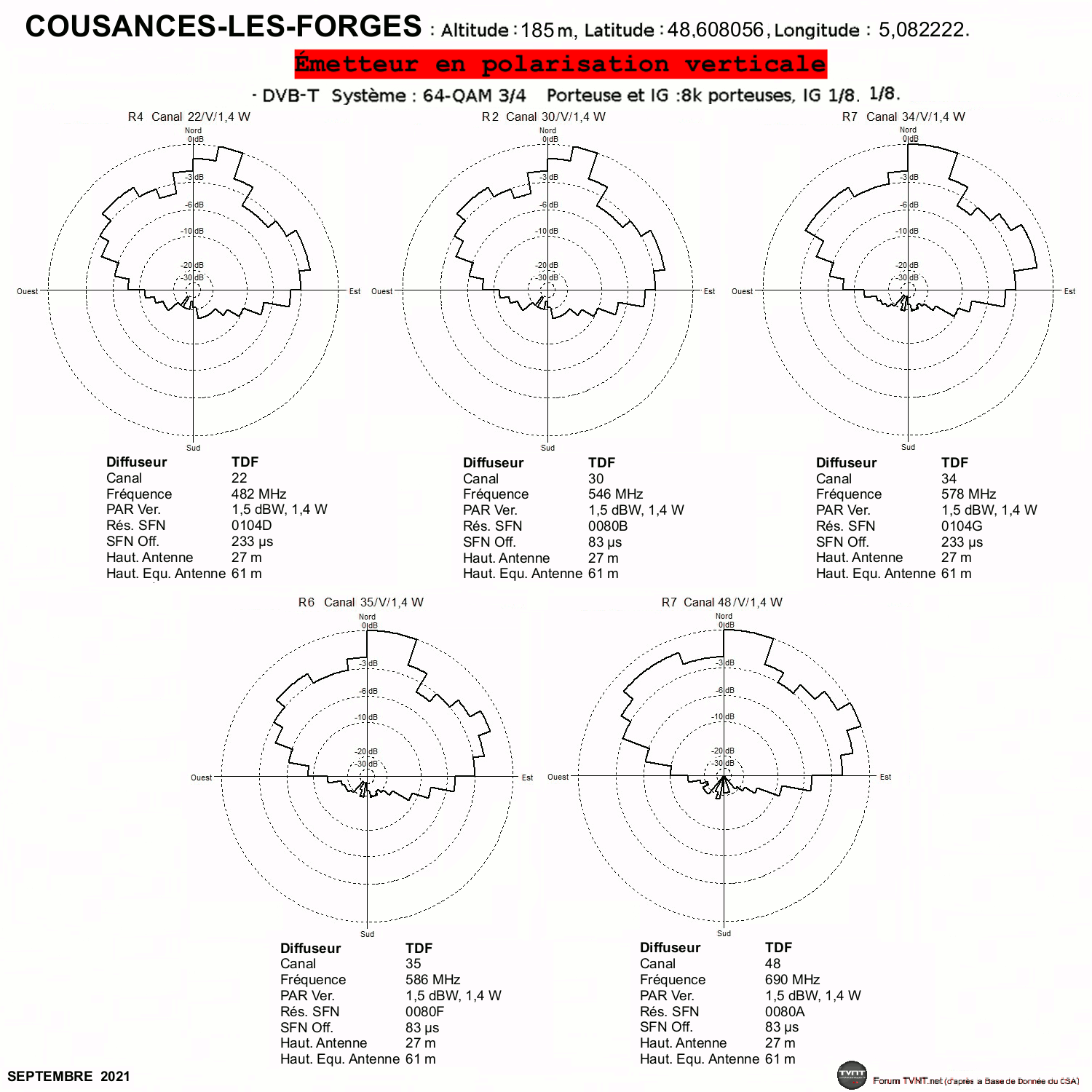

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
COUSANCES-LES-FORGES - Copie.gif

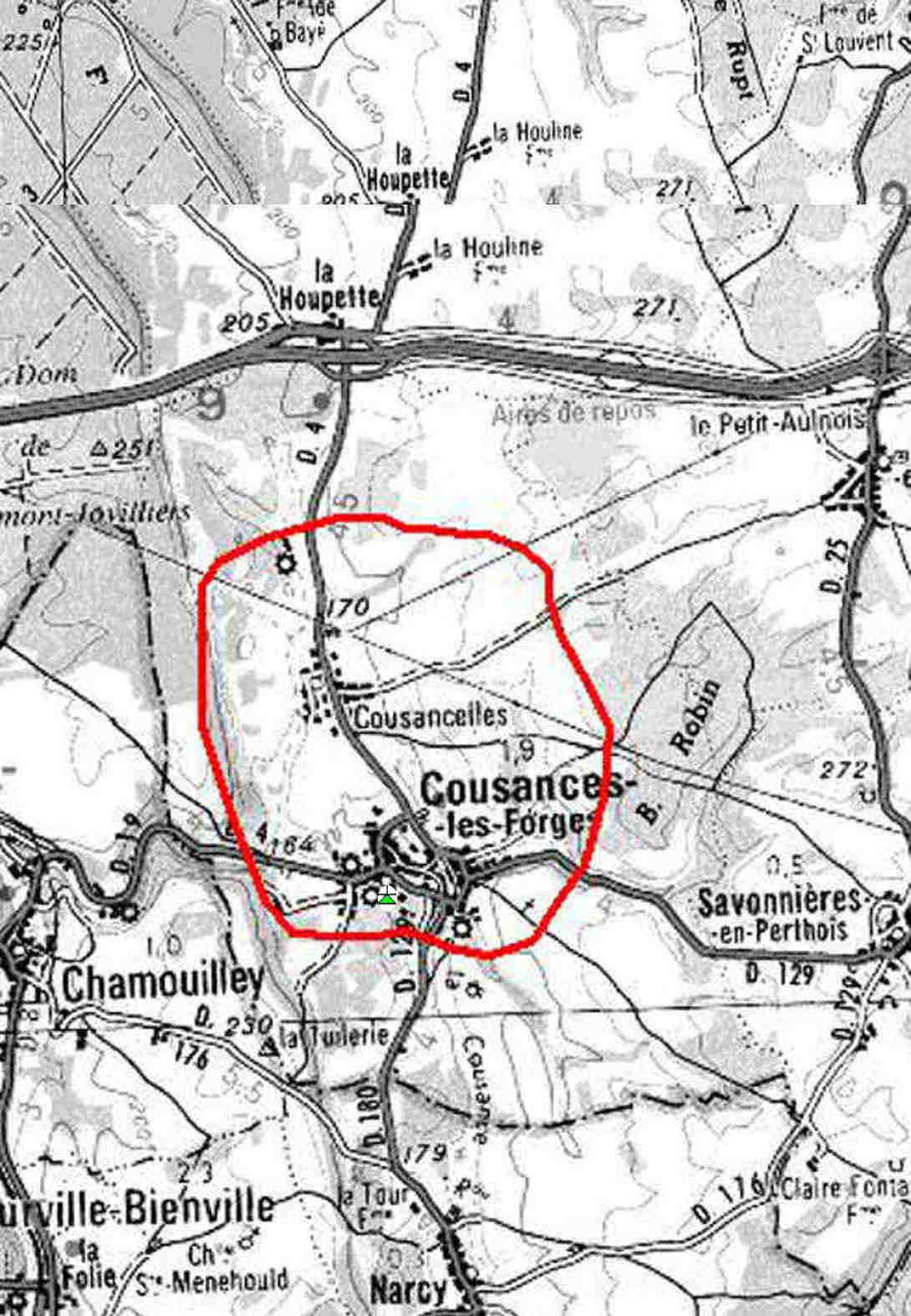

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

DUGNY-SUR-MEUSE - CARRIÈRES BLANCHES

:arrow: Localisation du pylône ITAS TIM des Carrières Blanches, sur la commune de Sommedieue.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22V 12W (ITAS TIM).
R1: 25V 12W (ITAS TIM). (sur canal 47 avant le 27/03/2018)
R2: 31V 12W (ITAS TIM). (sur canal 59 avant le 27/03/2018)
R6: 33V 6W (ITAS TIM). (sur canal 25 avant le 27/03/2018)
R7: 39V 12W (ITAS TIM). (sur canal 33 avant le 27/03/2018)
R3: 47V 12W (ITAS TIM). (sur canal 31 avant le 27/03/2018)

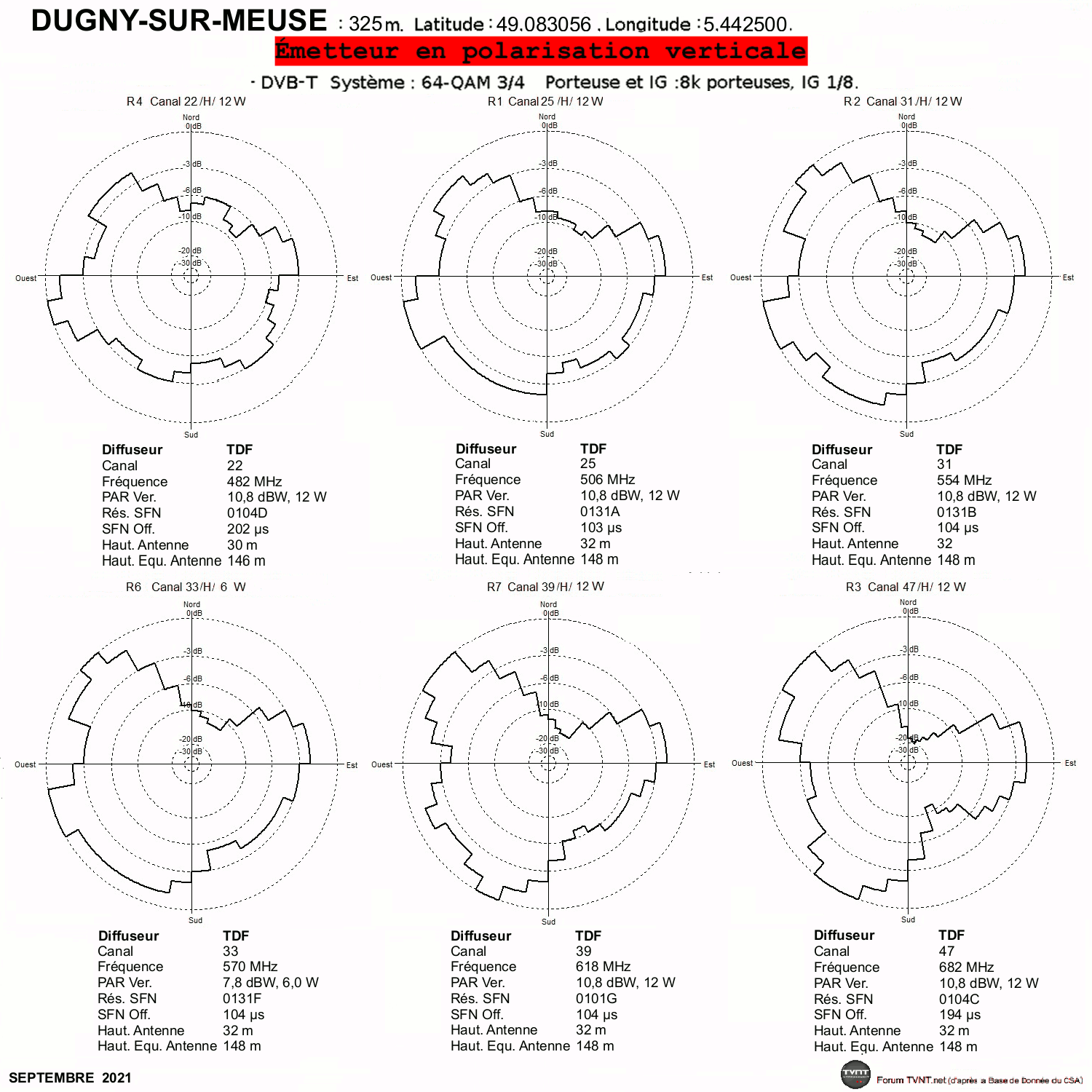

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

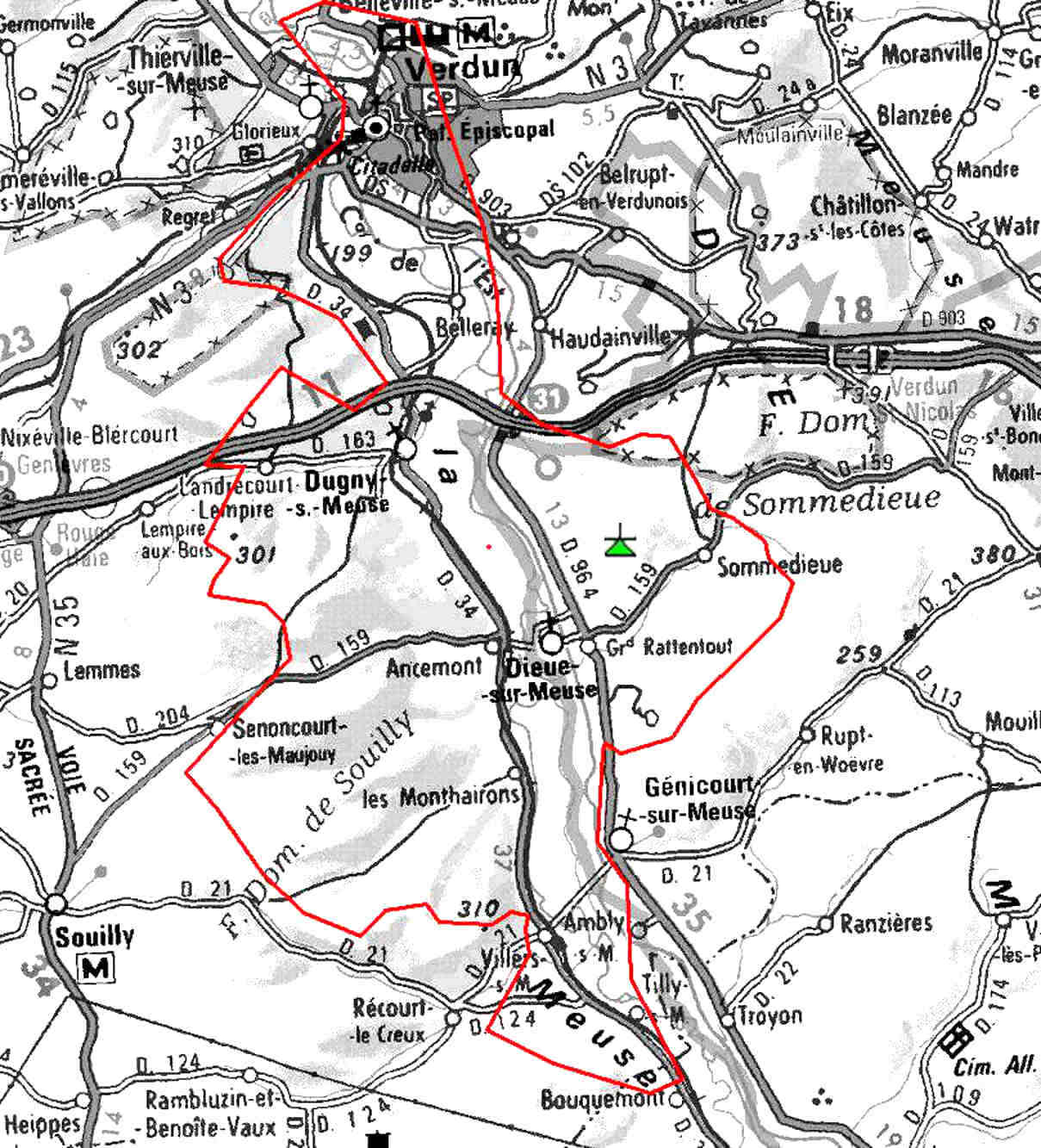

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

HAIRONVILLE - RUPT-AUX-NONAINS - LE CALVAIRE

:arrow: Localisation du pylône TDF du Calvaire, sur la commune de Rupt-aux-Nonains.

Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 15W (TDF).
R2: 30H 15W (TDF).
R7: 34H 15W (TOWERCAST). (sur canal 51 avant le 27/03/2018)
R6: 35H 15W (TOWERCAST). (sur canal 50 avant le 27/03/2018)
R1: 48H 15W (TDF).

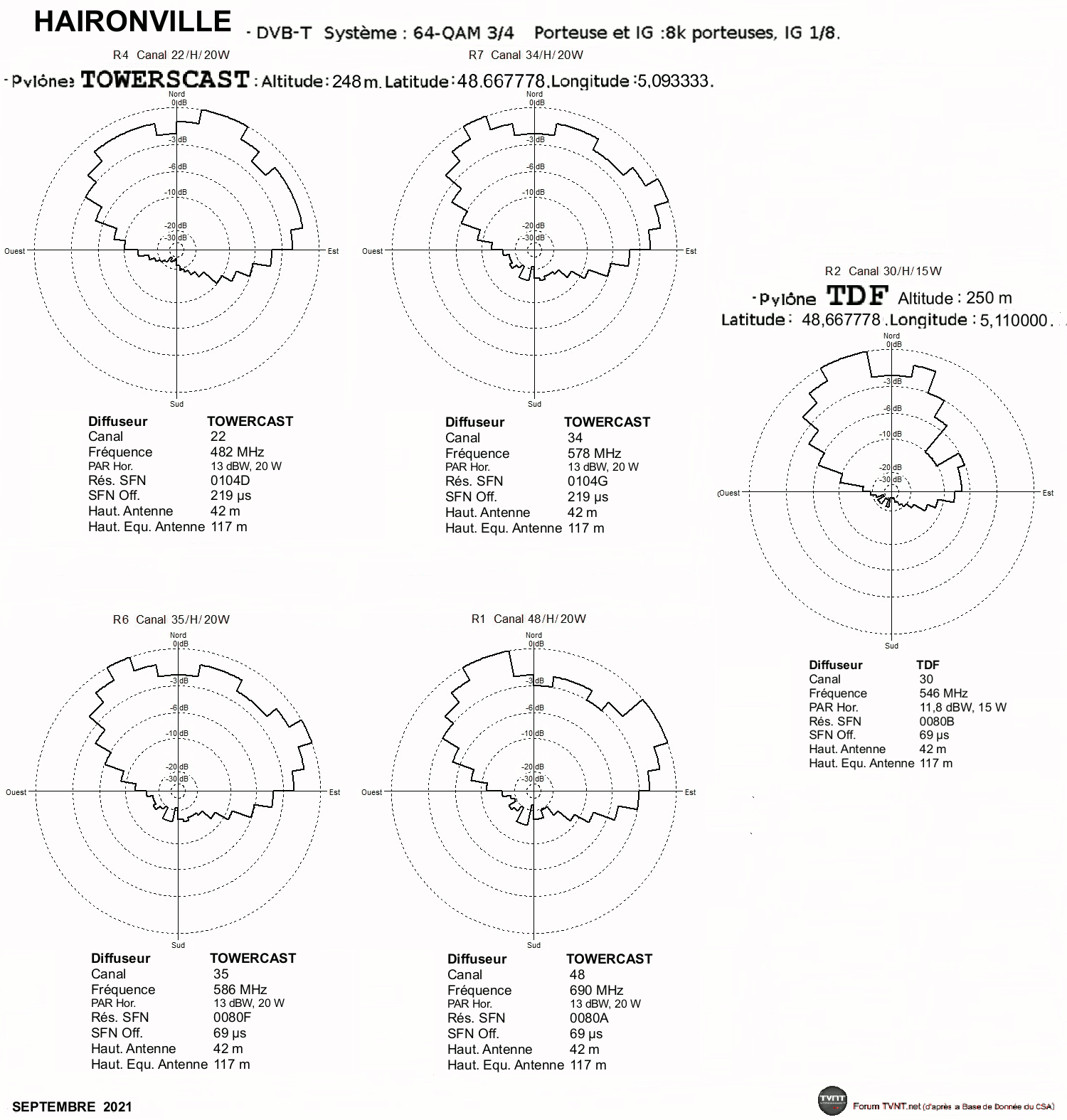

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

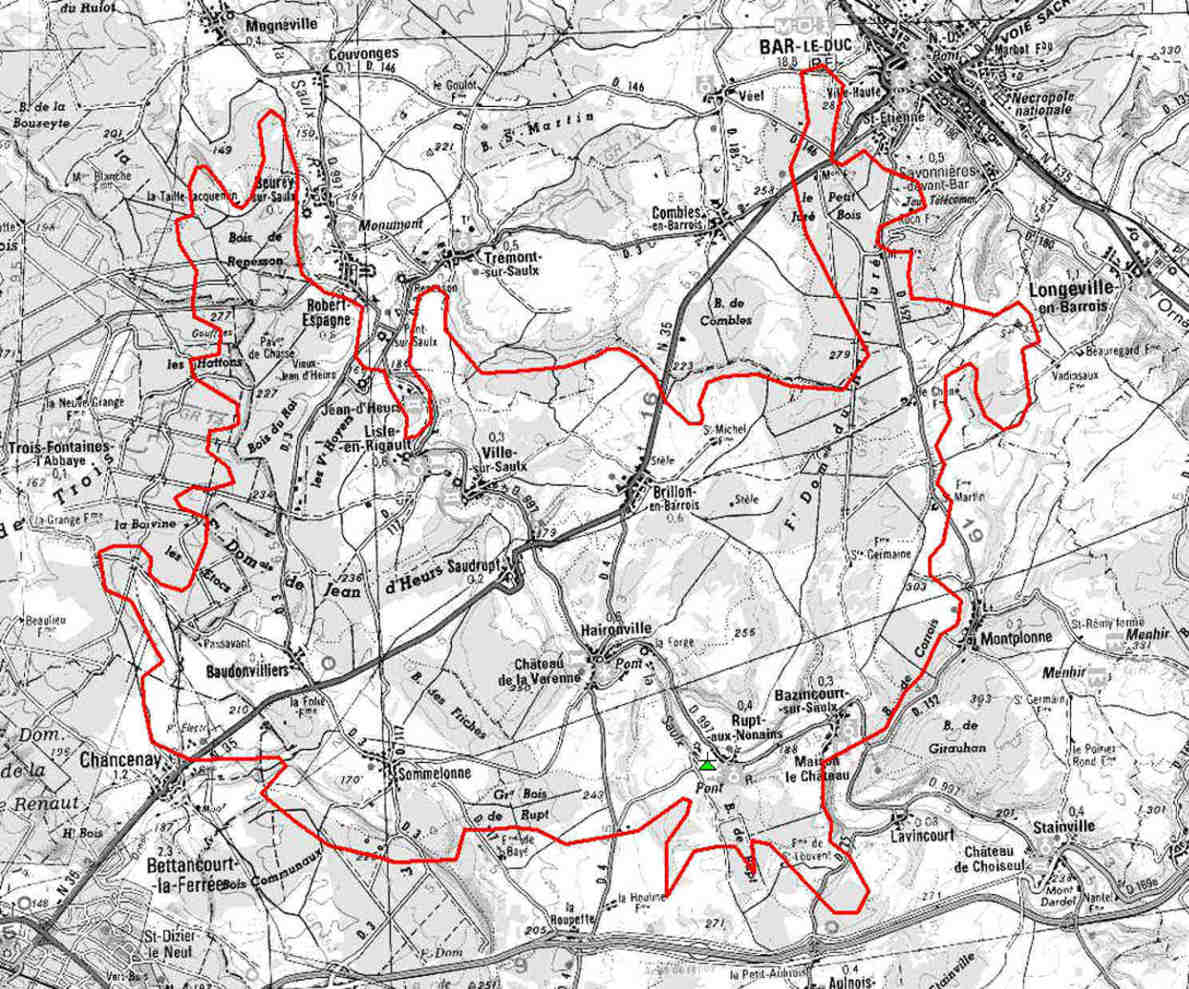

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MONTMÉDY - TIVOLI

:arrow: Localisation du pylône TDF du Tivoli, commune de Montmédy.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 10W (TDF).
R1: 25H 10W (TDF). (sur canal 47 avant le 27/03/2018)
R2: 31H 10W (TDF). (sur canal 59 avant le 27/03/2018)
R6: 33H 10W (TDF). (sur canal 25 avant le 27/03/2018)
R7: 39H 10W (TOWERCAST). (sur canal 33 avant le 27/03/2018)
R3: 47H 10W (TDF). (sur canal 31 avant le 27/03/2018)

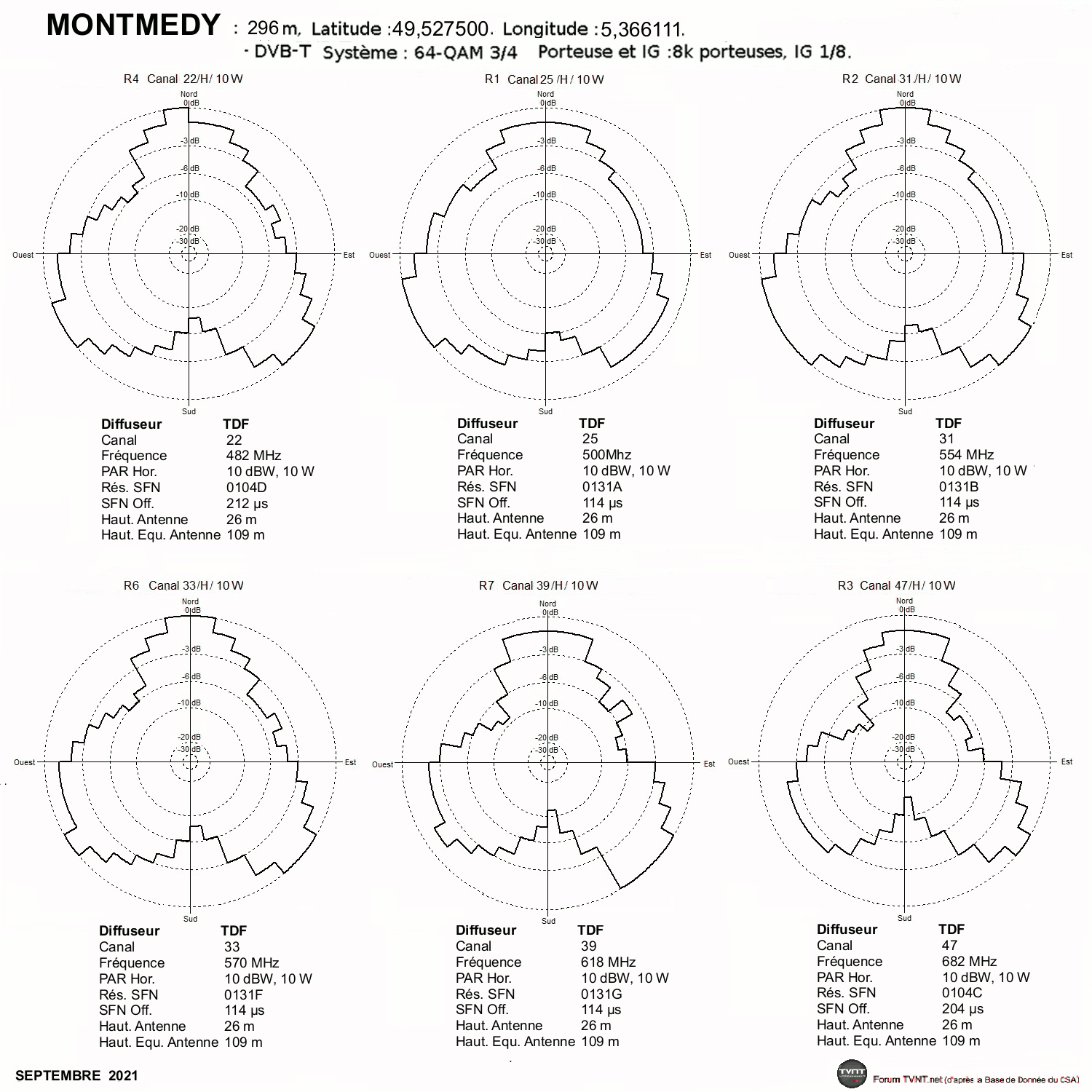

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-MIHIEL - LA BASSE GARENNE

:arrow: Localisation du pylône TDF de la Basse Garenne, commune de Saint-Mihiel.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22V 4W (TOWERCAST).
R1: 25V 2W (TDF). (sur canal 47 avant le 27/03/2018)
R2: 30V 2W (TDF).
R7: 34V 4W (TOWERCAST). (sur canal 31 avant le 27/03/2018)
R6: 35V 4W (TOWERCAST). (sur canal 50 avant le 27/03/2018)
R3: 47V 2W (TDF). (sur canal 31 avant le 27/03/2018)

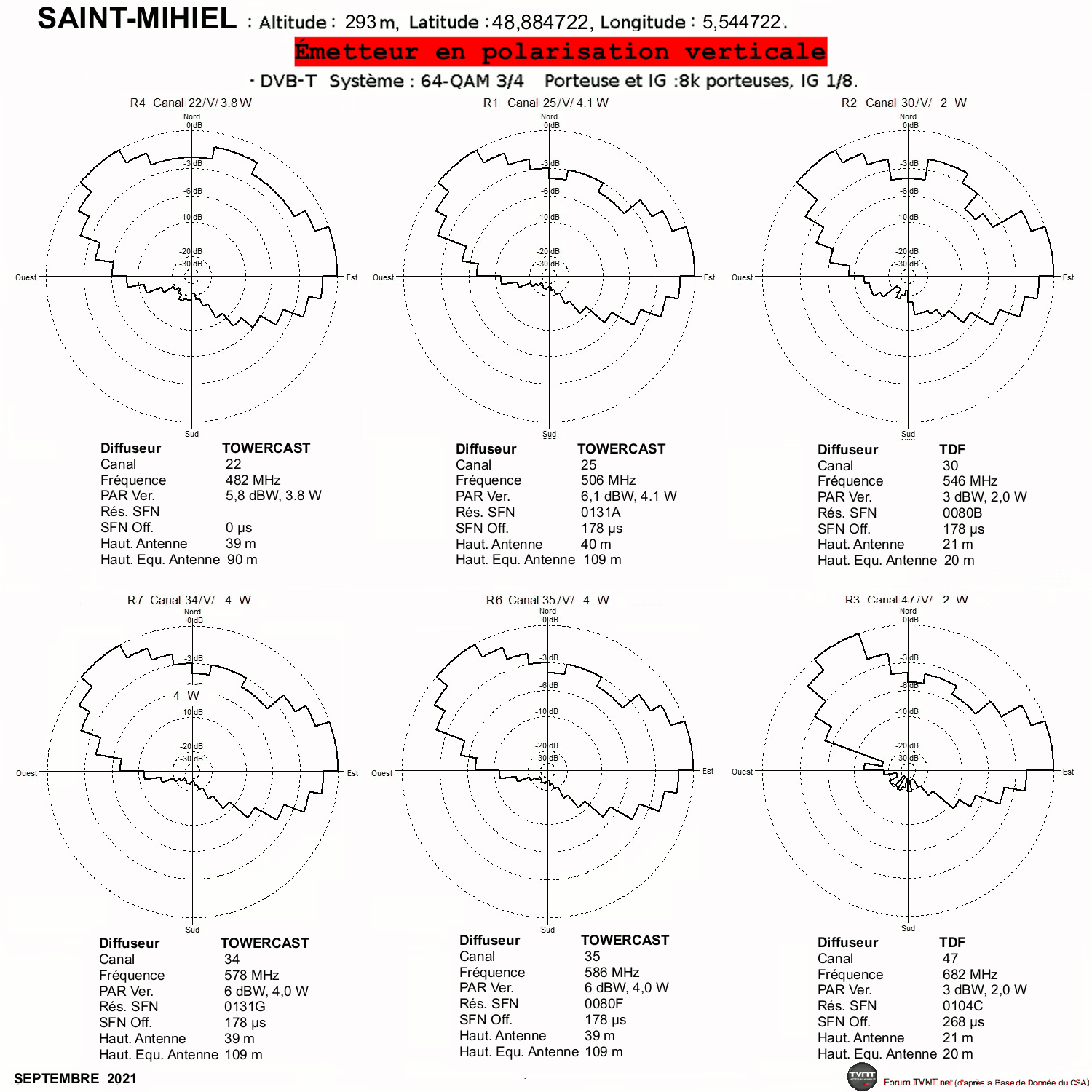

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

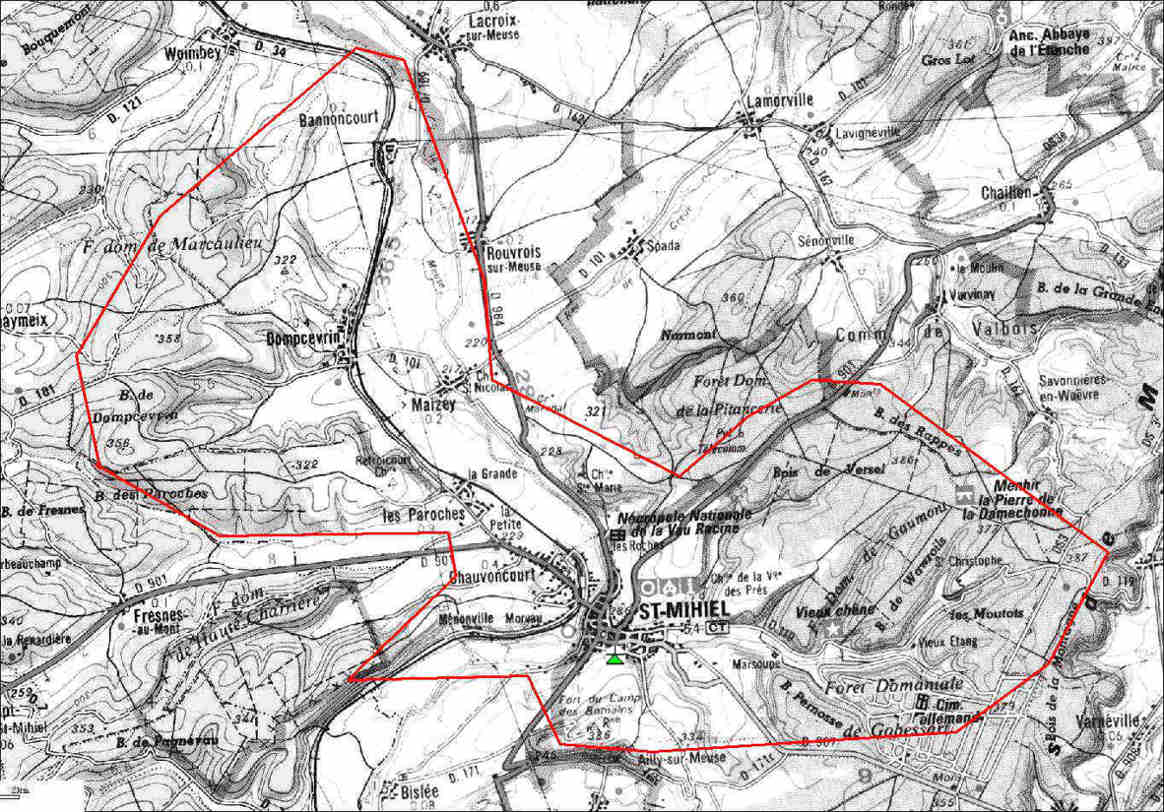

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par bernard7715 le 12 Avr 2018 08:19, édité 64 fois.
Raison: mise a jour.
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 11:54
Localisation: [38] Allevard

Messagepar philmeus » 30 Déc 2007 11:26

Bonjour,

Histoire de "remonter" notre forum :P
Qui reçoit le C 69 sur Septsarges aujourd'hui?
philmeus
Coccinelle
Coccinelle

Messages: 136
Inscription: 27 Sep 2007 13:05
Localisation: Sommedieue 55

Messagepar notre_president » 30 Déc 2007 15:05

Moi!
Et de façon très stable today!
1 Trinappes Metronic preamp.(fixe) 35dB dir. Dudelange-Anlier/Lambda-Portenseigne preamp. 35 db (motorisée) dir. Verdun-Septsarges /1 VHF Archer dir. Dudelange /2 paraboles : Astra+ HotB.+AB3/ 4 TV (1 SONY Bravia KDL-40W42 HD)/4 deco TNT/3 deco Sat num./1 Deco Sat analog/ BelgacomTV
notre_president
Coccinelle
Coccinelle

Messages: 177
Inscription: 16 Nov 2007 18:36
Localisation: Libramont-Chevigny (Belgique)

Messagepar philmeus » 30 Déc 2007 15:33

T'en as de la chance :P
Vent sud ouest, c'est pour cela lol quand il va tourner nord est, je l'aurais à ta place 8) :wink:
TNT antenne Optex trinappes, récepteur philips 220 et graveur dvd Sony tnt 870, pre ampli sedea.
Emetteur Verdun Septsarges.
philmeus
Coccinelle
Coccinelle

Messages: 136
Inscription: 27 Sep 2007 13:05
Localisation: Sommedieue 55

Messagepar Jacques55 » 30 Déc 2007 19:15

J'habite à Verdun,
arrive la TNT, on m'offre un récepteur Sagem idt 65,
J'achète une antenne Metronic 20 db 22 éléments
Je réceptionne 31 chaines dont des chaines luxembourgeoises et des chianes payantes. Impeccable.
Puis du jour au lendemain, plus de 2e, 3e, 5e, Arte et la 1ere variable, le reste est très bon.
Je viens de modifier l'orientation de l'antenne, c'est un peu mieux mais pas beaucoup.
La recherche s'arrête sur ch 7 mais ne trouve plus rien, sur ch 22, ch 25, ch 33, ch 50 et ch 69 mais ne trouve pas toujours quelque chose sur le 33 et le 69. Et plus rien sur le 7.
Pourquoi tout était bon et puis le désastre?
Quelles chaines est-on sensé trouver sur les différents canaux 7, 22,25,33,50 et 69 ?
Lorsque je regarde le signal d'antenne, le niveau signal est mauvais ou moyen et la qualité signal à 98 pour le 22, 25, 50
tout est mauvais pour le 7, tout juste moyen pour le 33, et c'est très fluctuant pour le 69.
Faudrait-il un ampli ? faudrait-il un pré-ampli ? dans quel cas l'un ou l'autre ?
Merci de votre aide
Jacques55

Messages: 6
Inscription: 28 Déc 2007 18:35

Messagepar Joe » 30 Déc 2007 19:43

Bonjour,

C'est sans doute dû aux conditions météorologiques :wink:

Voici les infos pour Verdun-Septsarges:
R1 = C33 = 570 MHz
R2 = C25 = 506 MHz
R3 = C50 = 706 MHz
R4 = C22 = 482 MHz
R6 = C69 = 858 MHz

R1 = France 2, France 3, France 5, LCP, ARTE
R2 = Direct 8, iTV, BFM TV, Gulli, Europe2 TV, France 4
R3 = Canal+*, Canal+ Sport*, Canal+ Cinéma*, Canal J*, Planète*, TPS Star*
R4 = M6, W9, NT1, AB1*, TF6*, Paris Première*
R6 = TF1, NRJ12, TMC, LCI*, Eurosport France*

* = chaines cryptées

Le canal 7 est émis par Dudelange au Luxembourg et contient M6, RTL-8 et LUXE TV
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 17:10

Messagepar philmeus » 30 Déc 2007 19:54

Jacques55 a écrit:J'habite à Verdun,
arrive la TNT, on m'offre un récepteur Sagem idt 65,
J'achète une antenne Metronic 20 db 22 éléments
Je réceptionne 31 chaines dont des chaines luxembourgeoises et des ...
Faudrait-il un ampli ? faudrait-il un pré-ampli ? dans quel cas l'un ou l'autre ?
Merci de votre aide



Bonsoir Jacques,

Sur le canal 69 tu devrais avoir :
TF1
TMC
NRJ12
LCI
Eurosport
Sur le canal 22 tu devrais avoir :
M6
W9
NT1
Paris Première
AB1
TF6
Sur le canal 25 tu devrais avoir :
Direct8
France 4
BFM TV
Europe2 TV
Gulli
i>Télé
Sur le canal 33 tu devrais avoir :
France2
France3
France5
ARTE
LCP
Chaîne locale
Sur le canal 50 tu devrais avoir :
Canal+
TPS Star
C+ sports
C+ cinema
Planète
Canal J

Il te faut un pre ampli, placé le plus pres de l'antenne possible, Metronic, c'est pas terrible mais bon, sur Verdun, ça doit le faire.
Quel coin de Verdun?

Le canal 7, c'est dudelange (Luxembourg)
Sur Verdun, tu devrais réussir à tout recevoir de Septsarges .
TNT antenne Optex trinappes, récepteur philips 220 et graveur dvd Sony tnt 870, pre ampli sedea.
Emetteur Verdun Septsarges.
philmeus
Coccinelle
Coccinelle

Messages: 136
Inscription: 27 Sep 2007 13:05
Localisation: Sommedieue 55

Messagepar Franck-Verdun » 30 Déc 2007 19:55

:? Moi j'ai remarqué de forte variation sur le canal 22 mais je pense également que c'est du aux conditions météo
TNT par VERDUN-SEPTSARGES
Sat Hotbird
TNTSAT
TNTOP (TNT payante)
Avatar de l’utilisateur
Franck-Verdun
Coccinelle
Coccinelle

Messages: 122
Inscription: 29 Oct 2007 14:48
Localisation: VERDUN

Messagepar philmeus » 30 Déc 2007 20:00

Hello Franck ,

le vent tourne et la tnt s'en va :mrgreen:
C'est beau la technique lol
:wink:
Moi, je viens de me rendre compte que le 50 avait avec son pote 69 completement disparu 8)
Remarques, le 50, c'est pas grave :P
Bonne soirée
TNT antenne Optex trinappes, récepteur philips 220 et graveur dvd Sony tnt 870, pre ampli sedea.
Emetteur Verdun Septsarges.
philmeus
Coccinelle
Coccinelle

Messages: 136
Inscription: 27 Sep 2007 13:05
Localisation: Sommedieue 55

Messagepar Jacques55 » 30 Déc 2007 22:36

Merci à tous de vos renseignements précieux.
Je vois que la TNT c'est pas simple. Si la qualité varie avec le vent, c'est formidable.
Ils n'en disent plus rien dans la presse. Avant la mise en service c'était tout beau.
J'habite village Kennedy.
Avez-vous une marque pour le pré-ampli ? Où le trouve-t'on ? Je suppose qu'il faut une alimentation ?
Quelle est la différence avec un ampli ? Chez Brico où j'ai acheté l'antenne je n'ai vu que des amplis (modèle dont il est question sur la notice de l'antenne ampli d'intérieur 2 sorties fiche F, 30 dB, blindé, mais plus disponible actuellement)
Quelle différence entre ampli et pré ampli ?

Vous voyez, je m'y connais bien en télé...
Jacques55

Messages: 6
Inscription: 28 Déc 2007 18:35
