Messagepar stef050 » 17 Nov 2005 12:29

Enregistrement des émissions de la TNT HD voir jusqu'en bas de la page du topic les nouveaux schémas

Pour info Tous les téléviseurs TNT HD et adaptateurs TNT HD sont équipés d'une prise USB qui permettre d'enregistrer les émissions sur une clé usb ou un disque dur en qualité numérique.

:arrow: A savoir qu'il est préférable de formater la clé usb ou le disque dur en FAT32 et qu'une heure d'enregistrement fait environ 2 gigaoctets en SD et 4 gigaoctets en HD.


Avant-propos:
Pour programmer vos enregistrements TNT sur magnetoscopes ou dvdscope classiques*:

*** http://www.tvnt.net/forum/programmation-d-un-graveur-avec-tnt-t25341.html ***

:arrow: Ne cherchez pas a scanner les chaines numériques sur votre enregistreur a tuner analogique ou l'adaptateur TNT SD, vous ne les trouverez pas! Et c'est normal...
Vos appareils ne sont pas munis de tuner TNT HD, ils ne peuvent donc pas démoduler le signal.

:arrow: Vous retrouverez les chaines TNT HD en choisissant, selon votre modèle d'enregistreur, le canal 0, AV1, Ext1, Entrée ligne....
Le changement de chaine se fait uniquement depuis l'adaptateur TNT HD .

:arrow: Pour la programmation:
-Programmez votre enregistreur comme a votre habitude en choisissant comme chaine a enregistrer, le canal sur lequel est branché votre adaptateur (AV1, Ligne2....)
-Programmez votre adaptateur pour que l'enregistrement commence à l'heure voulue sur la chaine voulue.
-Si votre adaptateur est simple tuner, vous ne pourrez regarder en numérique que la chaine que vous êtes en train d'enregistrer: ne changer pas de chaine, car le changement se produirait aussi sur l'enregistreur.


- Attention Dans certains cas, pour les chaines diffusant le son Dolby Digital 5.1, si la sortie audio numérique (spdif) est activée par défaut, l'enregistrement ne comportera pas de son. Pensez à désactiver la prise spdif pour enregistrer par exemple, sur M6.[/b]
Dernière édition par stef050 le 25 Nov 2005 21:03, édité 1 fois.
50km de Rennes Ant indiv, DTI 1001, Cinergy 2400 DTI
Gallerie - Ca n'est que de la télé...
stef050
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3790
Inscription: 23 Juin 2005 21:50
Localisation: Huisnes/mer (50)

Re: BRANCHEMENTS : SCHEMAS & FAQ, A LIRE AVANT TOUT

Messagepar GuyStNab » 07 Sep 2010 21:30

:arrow: A savoir qu'il est préférable de formater la clé usb ou le disque dur en FAT32 et qu'une heure d'enregistrement fait environ 2 gigaoctets en SD et 4 gigaoctets en HD.

:arrow: Attention, les enregistrements effectué sur un téléviseur enregistreur sont cryptés et ne peuvent être relus que par l'appareil qui les a enregistré

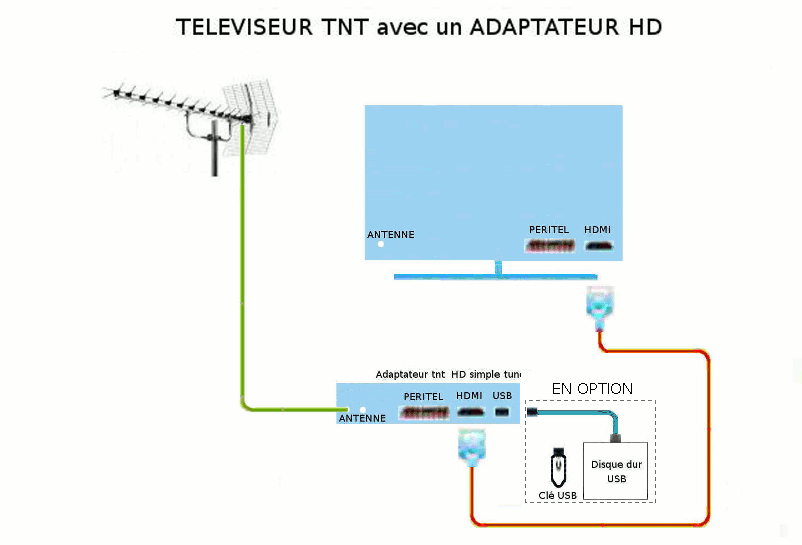

Branchements permettant d'enregistrer une chaine, tout en regardant une autre chaine en direct
tv = adaptateur hd.gif

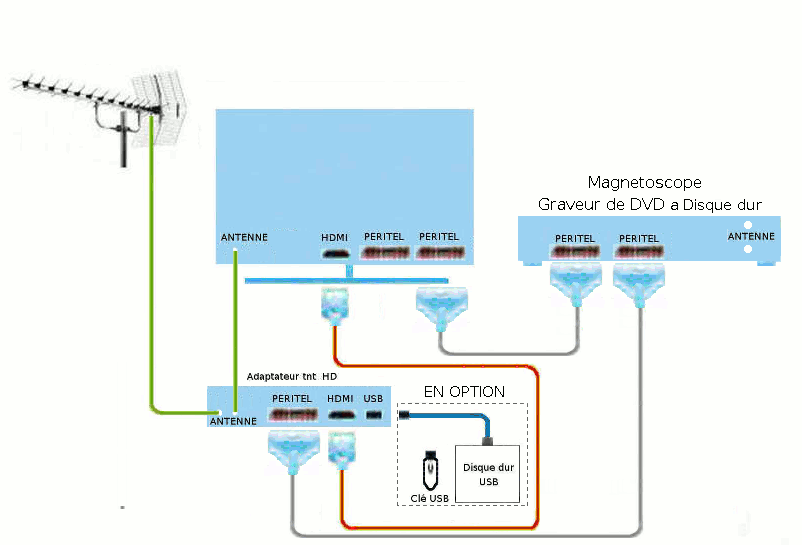

Branchements permettant d'enregistrer sur un Magnétoscope, dvdscope ou un Enregistreur TNT a disque dur

:arrow: Il est plus simple de faire un enregistrement sur une clé usb ou un disque dur, de plus l'enregistrement sera en qualité HD et il n'y qu'un seul appareil a programmer, D’où un risque moins grand d'erreur de programmation.

:arrow: Réservez votre magnétoscope ou dvdscope juste a la lecture de k7 ou de DVD.


:arrow: Téléviseur TNT avec une prise HDMI
Cliquez sur le schéma pour l'agrandir
magnetoscop adaptateut et tv tnthd.gif


:arrow: Téléviseur TNT avec plusieurs prises HDMI


:arrow: Téleviseur analogique




:arrow: TV analogique avec 1 péritel.

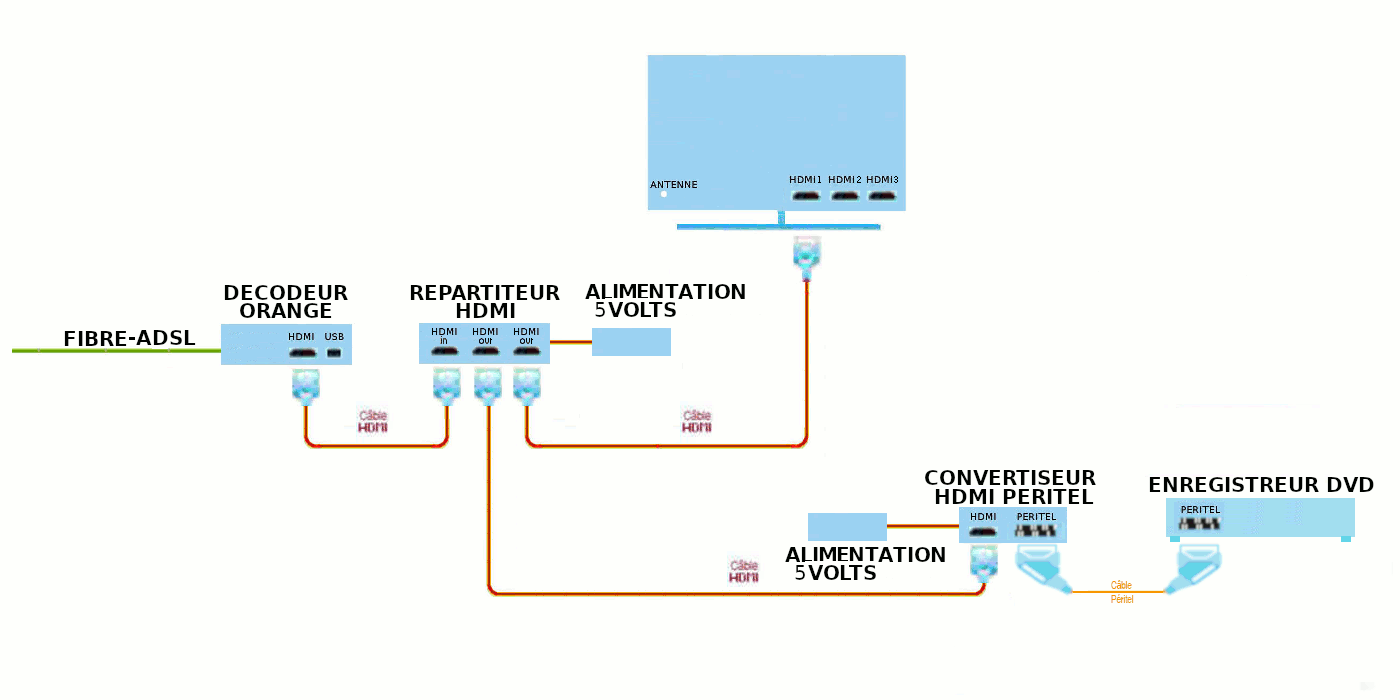

Branchements permettant d'enregistrer la TNT en HD, tout en gardant son magnétoscope ou son dvdscope comme simple lecteur de K7 ou des DVD


Mise a jour 30/03/2016
Emétteur de Remiremont "Le Poele Sauvage"
Modérateur des Forums TVNT.net
Avatar de l’utilisateur
GuyStNab
Brigades du Tigre
Brigades du Tigre

Messages: 5202
Inscription: 25 Juin 2007 11:24
Localisation: Saint Nabord 88 Vosges

Re: BRANCHEMENTS : SCHEMAS & FAQ, A LIRE AVANT TOUT

Messagepar vidéo-33 » 12 Sep 2010 21:10

à noter aussi que vous pouvez "remplacer" un magnétoscope VHS par un recorder DVD
les branchements sont les mêmes


http://www.tvnt.net/forum/programmation-d-un-graveur-avec-tnt-t25341.html
