Décodage Discret (20 ans après)

[Mannix54]

Et le projet a été relancé ici récemment :
https://forum.retrotechnique.org/t/enco ... 82/102411/

[Clopos]

Peut-être le manuel PDF de cette carte ici, je ne sais pas s'il s'agit du même modèle :
https://wwwapps.grassvalley.com/docs/Ma ... ncoder.pdf
On peut y lire la mention "Selectable SECAM Bottles".
Sur le forum retrotechnique (Clopos est toujours le bienvenu s'il veut revenir) il y a un autre projet d'encodeur secam, basé sur une puce Philips SAA7182.

Bonjour Mannix54,
Merci mais j'avais déjà ce document qui hélas ne contient pas de schéma, ni d'implantation des composants et pas non plus de brochage du port 64 broches.
PS : je ne reviendrai pas sur le forum qui a absorbé retro-forum. Je n'apprécie ni sa formule "discourse", ni les personnes qui ont oeuvré pour la suppression du forum historique de Radiofil. Je pense d'ailleurs que je ne suis pas le seul. Désolé. Heureusement, il y a TVNT.net qui se maintient en très bonne forme !

[marceljack]

Sur le forum retrotechnique il y a un autre projet d'encodeur secam, basé sur une puce Philips SAA7182.
...
c'est ici https://forum.retrotechnique.org/t/cree ... ntsc/78838

Oui mais au point mort depuis octobre 2020.
On peut difficilement considérer cela comme un "projet".

[marceljack]

PS : je ne reviendrai pas sur le forum qui a absorbé retro-forum. Je n'apprécie ni sa formule "discourse", ni les personnes qui ont oeuvré pour la suppression du forum historique de Radiofil. Je pense d'ailleurs que je ne suis pas le seul. Désolé. Heureusement, il y a TVNT.net qui se maintient en très bonne forme !

Pour ce qui est de la "forme", c'est à dire la fréquentation, il n'y a (malheureusement) pas photo ente celle du forum rétrotechnique et celle du forum TVNT.net ...
Quant à la formule "discourse" de rétrotechnique, je n'en étais pas fan au début mais avec la pratique c'est beaucoup plus fluide et agréable qu'un forum classique phpBB.
Et je pense que ce n'est pas pour rien dans la fréquentation.

[kiki37]

Sur le forum retrotechnique il y a un autre projet d'encodeur secam, basé sur une puce Philips SAA7182.
...
c'est ici https://forum.retrotechnique.org/t/cree ... ntsc/78838

Oui mais au point mort depuis octobre 2020.
On peut difficilement considérer cela comme un "projet".

Effectivement, ma recherche a été trop rapide et ce n'est pas le bon lien, Mannix a rectifié le tir dans le post qui a suivi

suppression du forum historique de Radiofil.

Il n'y a pas eu "suppression" mais conversion dans un nouveau format et fusion avec un forum qui faisait "doublon".
Je ne suis pas fan de la présentation du format discourse, mais il faut reconnaître certains avantages :

• la possibilité de copier/coller une photo directement, celle-ci n'étant de plus pas tronquée quel qu'en soit le format (ce qui n'est pas le cas ici )
• un outil de recherche extrêmement puissant (le meilleur que j'ai pu rencontrer jusqu'ici).

Par contre, discourse a quelques inconvénients et sa syntaxe réserve parfois des surprises
Je n'apprécie pas non plus son robot et ses messages....superflus

[marceljack]

Effectivement, ma recherche a été trop rapide et ce n'est pas le bon lien, Mannix a rectifié le tir dans le post qui a suivi

OK.

]Je ne suis pas fan de la présentation du format discourse, mais il faut reconnaître certains avantages :

• la possibilité de copier/coller une photo directement, celle-ci n'étant de plus pas tronquée quel qu'en soit le format (ce qui n'est pas le cas ici )
• un outil de recherche extrêmement puissant (le meilleur que j'ai pu rencontrer jusqu'ici).

Sans oublier que le forum s'ouvre sur les derniers messages depuis qu'on l'a quitté, sur phpBBil faut chercher par la date du dernier message, ce qui est quelque peu fastidieux.
Et les nouveaux sujets sont marqués, ce qui permet d'y accéder directement, ainsi que les nouvelles réponses dans les fils auxquels on a contribué.
Sinon c'est vrai que la présentation fait un peu "foutoir", ce qui probablement facilite les dérives de sujet.

[kiki37]

sur phpBBil faut chercher par la date du dernier message, ce qui est quelque peu fastidieux.

Ici, il suffit de cliquer sur "Voir les nouveaux messages" pour que le forum montre les nouveaux messages

Et les nouveaux sujets sont marqués, ce qui permet d'y accéder directement,

Ici la première ligne au dessus permet un choix de ce que l'on veut voir

première ligne forum TVNT.jpg (12.37 Kio) Vu 534 fois

les nouvelles réponses dans les fils auxquels on a contribué.

En principe on est averti par mail des nouvelles réponses (à condition d'avoir coché l'option correspondante dans son profil) mais actuellement un problème au niveau de l'hébergeur bloque cette fonction

l'avantage du forum "discourse" est qu'il est "rafraichi" en temps réel, alors qu'ici, il faut cliquer su' "actualiser" dans la barre en haut de son navigateur

[Mannix54]

Bonjour Mannix54,
Merci mais j'avais déjà ce document qui hélas ne contient pas de schéma, ni d'implantation des composants et pas non plus de brochage du port 64 broches.

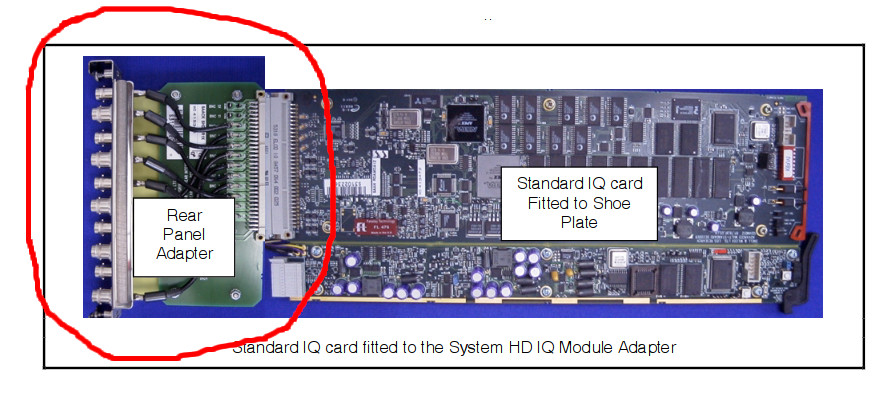

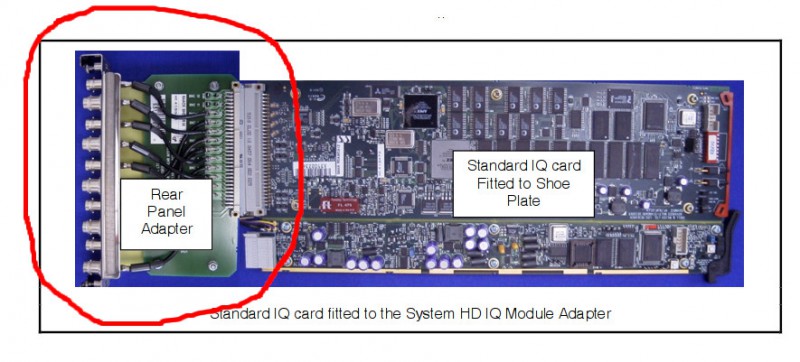

Il te manque sans doute une petite carte additionnelle qui se branche sur la carte mère et qui était vendue avec, elle permet d'avoir les connecteurs externes vidéos :

http://www.iproweb.fr/test/0%20-%20MATO ... QHIS%20RC/

à partir de la page 21 on voit des détails sur le brochage :

https://wwwapps.grassvalley.com/docs/Ma ... dapter.pdf

[Mannix54]

Une documentation technique de 400 pages "Snell & Wilcox" du matériel utilisée sur la série "plus belle la vie" :

http://car.france3.mars.free.fr/JEAN-MA ... 20PBLV.pdf

On y trouve des schémas et un manuel.

Ce site a un moteur de recherche pour ce genre de doc :
https://wwwapps.grassvalley.com/docs/page/

[Clopos]

Hello à tous,

@Mannix :
J'ai effectivement le circuit de connexion additionnel permettant d'y relier les entrées / sorties vidéo, SDI, genlock, etc...
Sur le côté de cette carte additionnelle (donc en dehors du bus 64 broches), il y a un tout petit port latéral de 16 broches avec lequel je tente de déterminer ce qui est à la masse (+5V DC) et ce qui doit correspondre au -5V DC ou à d'autres tensions (le zéro V, plus particulièrement).

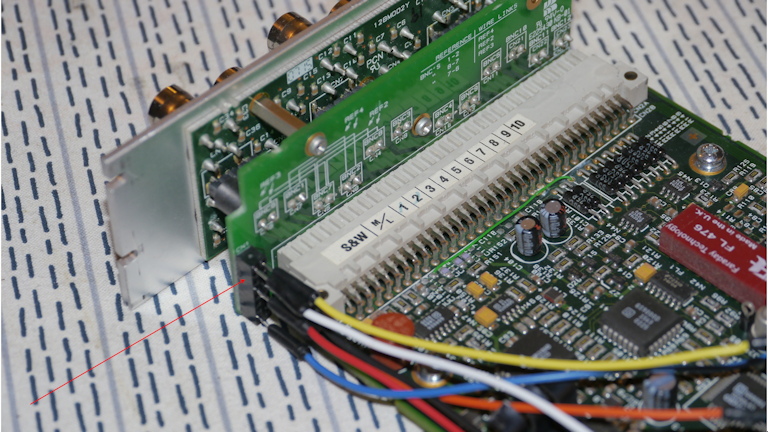

Je présume que ce port doit être relié à un câble nappe provenant d'un boîtier ou rack S&W intégrant l'alimentation recevant différentes cartes. Je vais y aller en tâtonnant. Comme tu peux le constater, j'ai relié quelques fils à certaines broches pour faire mes tests. J'ai bien repéré la masse (qui correspond au +5V DC comme sérigraphié sur le grand circuit principal) et qu'on retrouve donc sur la masse des connecteurs BNC pour le composite mais pas pour les BNC du SDI, ce qui est assez logique. Il me reste à déterminer le point froid et le -5V DC. Sur la carte principale, il y a deux leds indicatives de ces deux tensions.

J'ai aussi vu les docs que tu as indiqué dans ton autre post. Mais hélas, je n'ai rien trouvé de ce qui m'intéresse pour l'alimentation de cette carte.

Merci pour les conseils. À suivre, donc...
