Re: Genre d'antenne

Messagepar julien74 » 14 Avr 2019 11:50

Quand tu ouvres le clapet de ce boitier sur ton mât tu pourras voir si c'est marqué "coupleur" ou "préamplificateur". :wink:

Si ce boitier est un préampli et que le précédent propriétaire est parti avec l'alim' électrique de ce pré-ampli c'est normal que tu ne captes rien… :(

Oui si près d'Alès tu capteras forcément soit l'Ermitage, ou sinon l'émetteur régional du Mont Bouquet, ou même pourquoi pas l'émetteur régional très puissant du Mont Ventoux.

Quel est le nom de ton village sans indiscrétions?

A mon avis tu peux capter la TV française sans avoir besoin de la parabole et surtout sans à avoir à acheter un décodeur satellite TNT SAT.
Tu pourras utiliser directement le tuner TNT HD de ta télé en le branchant sur ton antenne au sommet.
Et même si tu peux accéder facilement à l'antenne du milieu alors brancher cette antenne du milieu et la tourner sur l'émetteur de ton choix (Ermitage, Mont Bouquet ou Mont Ventoux).
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 57239
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: Genre d'antenne

Messagepar Marc2 » 15 Avr 2019 11:34

Oui, il est urgent de supprimer ce boîtier inconnu, et d'en profiter pour démonter l'antenne du bas.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1709
Inscription: 30 Oct 2007 00:45

Re: Genre d'antenne

Messagepar Marc2 » 15 Avr 2019 13:25

Mais ça ne doit pas être si facile, le mât a l'air assez haut. Et il y a sans doute une raison à cela.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1709
Inscription: 30 Oct 2007 00:45

Re: Genre d'antenne

Messagepar nono 63 » 15 Avr 2019 23:04

L'antenne UHF du haut est une Emme Esse italienne sûrement large bande et celle du bas est une Tonna large bande elle aussi mais sûrement en 21-69 puisque anciennes .

Je pense que le boîtier blanc est un pré-ampli puisque encore branché et vu que la Tonna est débranchée , y a-t-il encore une alimentation branchée sur le 230V quelque part dans la maison ce qui expliquerait l'absence totale de signal ?

Visiblement elles sont orientées globalement vers le Sud comme la parabole . :wink:

La réception doit être quand même difficile vu la hauteur du mât haubané ce qui confirmerait le pré-ampli . :roll:

Le coaxial était peut-être attaché au mât à l'origine avec du chatterton mais avec le soleil et le vent , il s'est détaché , les colliers Rilsan sont plus solides c'est sûr .
TNT sur le Puy-de-Dôme et le puy St Romain en SFN !
TV d'Orange par la fibre .
Fransat et TNTSat également !
Avatar de l’utilisateur
nono 63
Etalon
Etalon

Messages: 1118
Inscription: 16 Déc 2008 12:21
Localisation: Puy-de-Dôme (63)

Re: Genre d'antenne

Messagepar CFB99 » 11 Mai 2019 12:31

Un grand merci a tous!

Avec un branchement direct, sans le répartiteur, je capte très bien. Et ce n'est pas étonnant vu l'état... ;-)

CFB99

Messages: 7
Inscription: 13 Avr 2019 15:25

Re: Genre d'antenne

Messagepar Marc2 » 11 Mai 2019 18:54

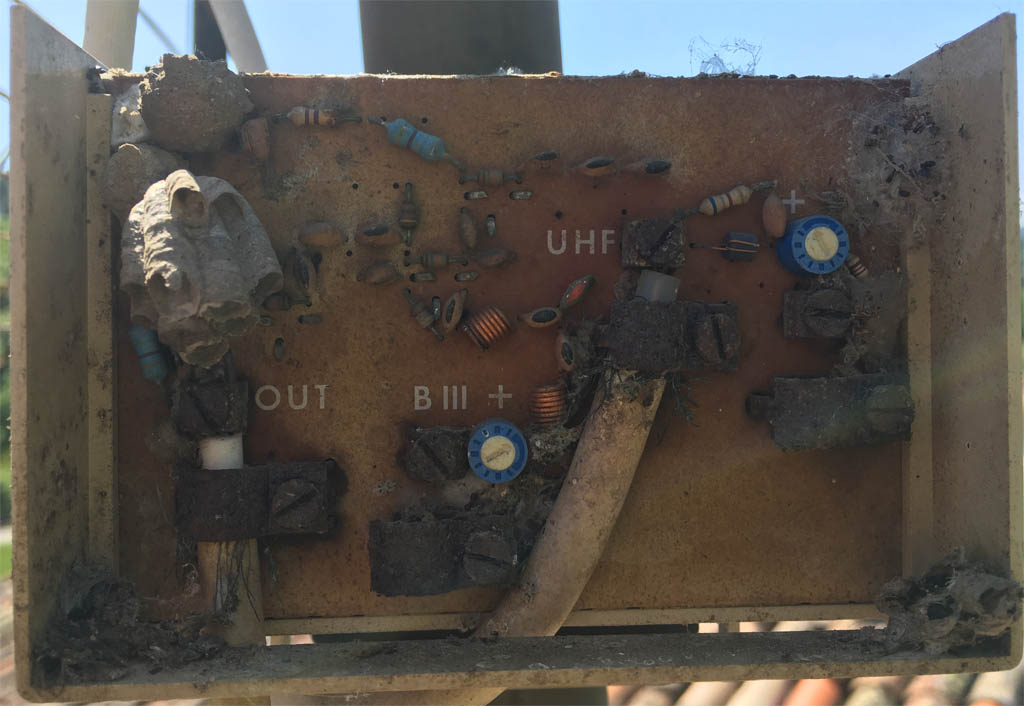

Ce boîtier contient un amplificateur (on ne voit pas de transistor, mais il est sans doute sur la face opposée dans un boîtier plat genre SOT-103). Donc si le dit amplificateur n'était pas alimenté, il est était vain d'en espérer quoi que ce soit.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1709
Inscription: 30 Oct 2007 00:45

Re: Genre d'antenne

Messagepar CFB99 » 12 Mai 2019 09:36

Mais il n'y avait aucun branchement secteur et aucune trace comment ca a été alimenté par le passé.
CFB99

Messages: 7
Inscription: 13 Avr 2019 15:25

Re: Genre d'antenne

Messagepar bernard7715 » 12 Mai 2019 12:03

CFB99 a écrit:Mais il n'y avait aucun branchement secteur et aucune trace comment ca a été alimenté par le passé


Un preampli est alimenté 12 ou 24 volt par le cable coaxial qui est connecté au bornier OUT.

Le 12 ou 24 volts est fourni par une alimentation qui est en aval du preampli Cette alimentation peut être placé n'importe ou entre le preampli et la prise antenne du TV.
Voici quelques exemple.

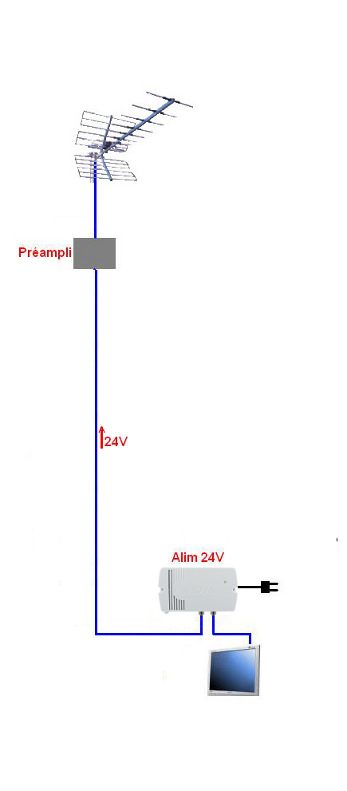

instalation a une seule prise antenne:
préampli = alim1s.jpg

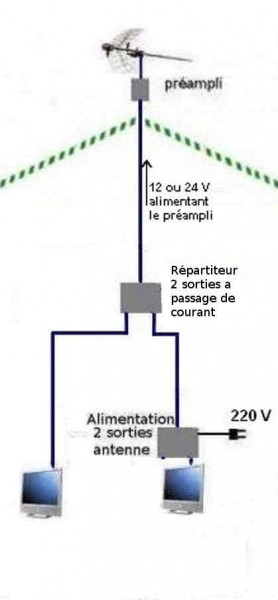

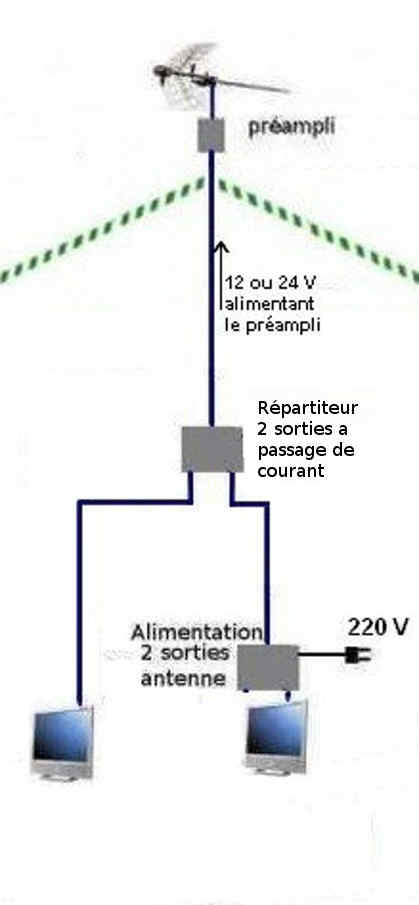

instalation avec plusieurs prises murale:

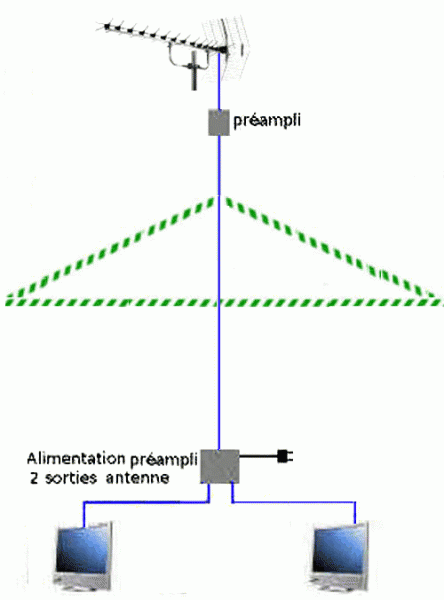

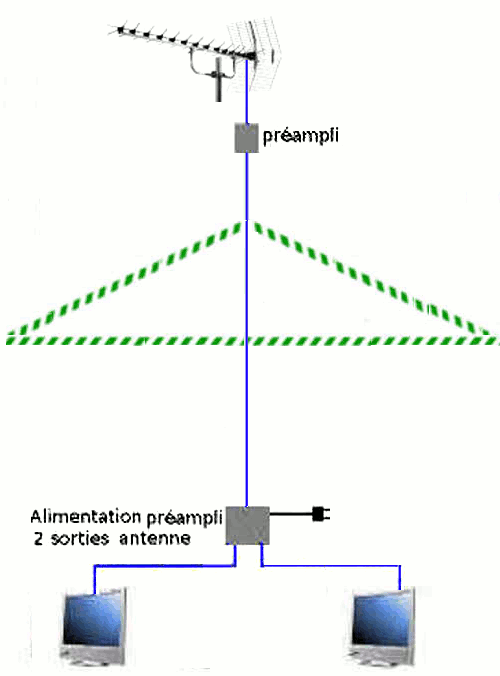

préampli  2 S.gif

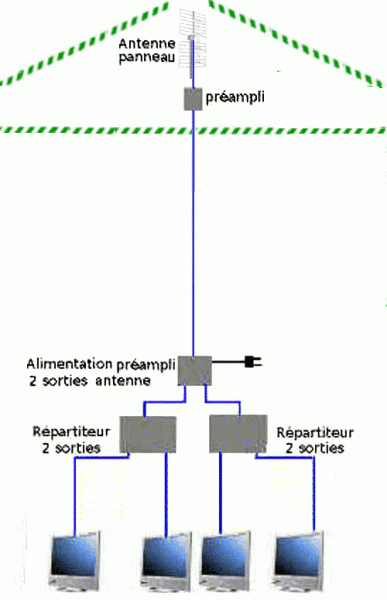

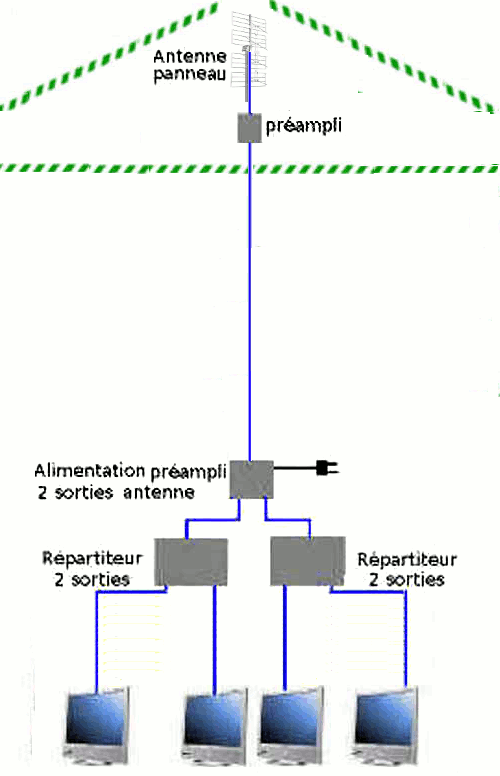

préampli antenne panneau 2 rep 2 S.gif
Combs la ville 77380-al 85m - antenne dans les combles-30km de la Tour Eiffel.
Cantal-Malbo15230-alt.1115m - Lambda9- émetteurs reçus: Labastide du Haumont a 53km, Truc de Fortunio a 70km, le Pic du midi a 310km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 17756
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Genre d'antenne

Messagepar Marc2 » 12 Mai 2019 13:05

Un examen plus attentif de la photo laisse apparaître deux transistors :

Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1709
Inscription: 30 Oct 2007 00:45

Re: Genre d'antenne

Messagepar marceljack » 12 Mai 2019 13:25

Marc2 a écrit:Un examen plus attentif de la photo laisse apparaître deux transistors
Ou du moins leurs pattes . :wink:
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
