modifier le transformateur 220v/12v

Messagepar JMMAXOU » 27 Avr 2021 09:44

Bonjour a tous :Couc:
j'ai besoin de vos conseils

je vais installer un decodeur TNT HD( recherche-pour-regarder-la-tnt-t41190.html )

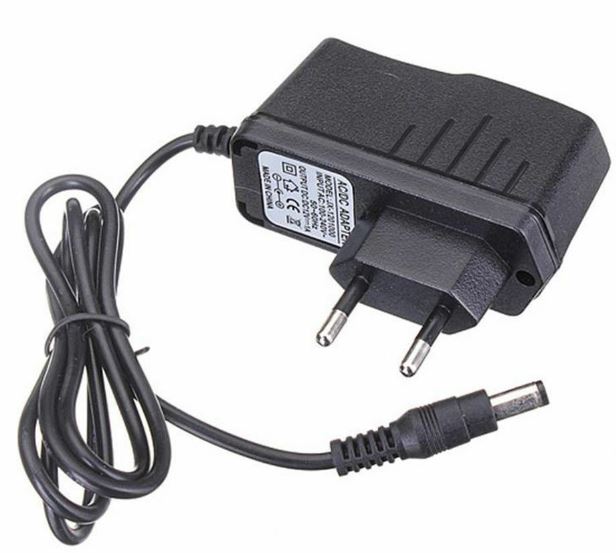

j'ai un transformateur 220v/12v avec biensur la prise 220v et au bout du cordon 12V un Connecteur Jack 5.5mm / 2.1mm




je souhaiterai remplacer la prise 220 v par une prise allume cigare avec fusible

le + est il au centre au centre??



comment peut on repérer le sens pour effectuer correctement le branchement

puis faire une soudure en mettant une gaine thermorétractable

Merci d'avance
JM
Bonne journée a vous tous
JMMAXOU
Grenouille
Grenouille

Messages: 352
Inscription: 22 Avr 2021 16:25
Localisation: Bourgogne Nord

Re: modifier le transformateur 220v/12v

Messagepar kiki37 » 27 Avr 2021 10:21

Ben tu branches le transfo dans une prise de courant , et avec un multimètre en position Volts continus , tu mesures la tension sur la fiche de sortie
:arrow: http://jeanmibaelec.free.fr/notions/LEKTRONIK/M2.htm
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: modifier le transformateur 220v/12v

Messagepar bernard7715 » 27 Avr 2021 11:11

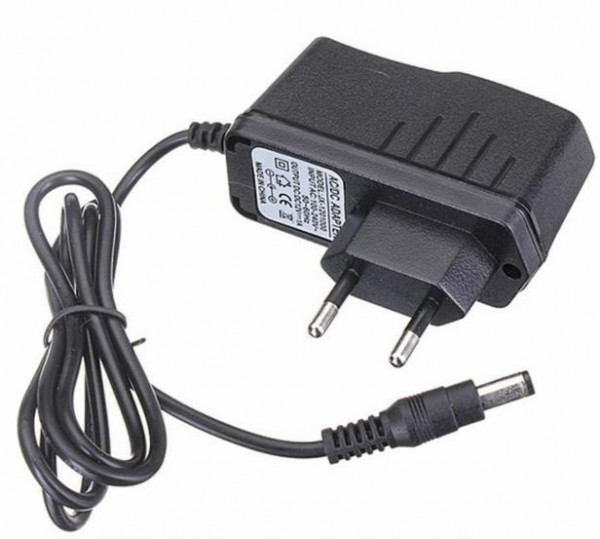

Par contre sur le boitier de l'alimentation a decoupage ( ce que tu appelle transfo) de ta photo, il est écrit 24 volts.
Dont si c'est l'alimentation qui sert a alimenter ton adaptateur. 12volts ne sera pas suffisant pour faire fonctionne ton adaptateur.
modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23085
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: modifier le transformateur 220v/12v

Messagepar julien74 » 27 Avr 2021 11:53

Bonjour, :Couc:

Généralement le + se trouve en effet au centre et sur le bord c'est le - de la masse. :wink:

Tu peux trouver en vente un cordon allume-cigare neuf si tu ne veux pas le fabriquer toi-même.
Tu en trouves en vente sur internet ou en magasin auto (Norauto, Feu Vert, Roady, etc...).
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 65999
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: modifier le transformateur 220v/12v

Messagepar JMMAXOU » 27 Avr 2021 12:27

bernard7715 a écrit:Par contre sur le boitier de l'alimentation a decoupage ( ce que tu appelle transfo) de ta photo, il est écrit 24 volts.
Dont si c'est l'alimentation qui sert a alimenter ton adaptateur. 12volts ne sera pas suffisant pour faire fonctionne ton adaptateur.

Bernard Merci
quel oeil
c'est pas l'original car je ne l'ai pas encore reçu
c'est une photo sur le principe

julien
je vais le transformer car j'ai déjà des prises

kiki
comment fait on pour le reperage du + quand le cordon est coupé avec un Ohmmètre???
Bonne journée a vous tous
JMMAXOU
Grenouille
Grenouille

Messages: 352
Inscription: 22 Avr 2021 16:25
Localisation: Bourgogne Nord

Re: modifier le transformateur 220v/12v

Messagepar julien74 » 27 Avr 2021 12:36

Si tu as un multimètre tu peux voir le + ou le - grâce à l'afficheur du multimètre. :wink:

Sur l'adaptateur secteur de ton décodeur TNT tu dois normallement avoir un dessin sur l'étiquette qui indique avec une flêche où se trouve l + et où se trouve le - , regarde bien.
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 65999
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: modifier le transformateur 220v/12v

Messagepar JMMAXOU » 27 Avr 2021 12:55

merci
je dois le recevoir Mercredi ou jeudi
des que je l'ai je reviens vers vous pour vous donner des nouvelles

vous êtes SUPER Sympa
Bonne journée a vous tous
JMMAXOU
Grenouille
Grenouille

Messages: 352
Inscription: 22 Avr 2021 16:25
Localisation: Bourgogne Nord

Re: modifier le transformateur 220v/12v

Messagepar kiki37 » 27 Avr 2021 13:29

JMMAXOU a écrit:
kiki
comment fait on pour le reperage du + quand le cordon est coupé avec un Ohmmètre???

D'abord tu regardes sur le schéma de l'adaptateur ou est le + (s'il est au milieu)
ensuite, en ohmmètre ou en position "diode" tu mets une pointe de touche sur la pin du milieu et tu cherches quel est le fil correspondant à l'autre bout (dénudé), tu dois avoir 0 ohm ou un bip continu en mode "sonnette" ou "diode "
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: modifier le transformateur 220v/12v

Messagepar JMMAXOU » 27 Avr 2021 13:32

Merci de ces précieux conseils
Bonne journée a vous tous
JMMAXOU
Grenouille
Grenouille

Messages: 352
Inscription: 22 Avr 2021 16:25
Localisation: Bourgogne Nord

Re: modifier le transformateur 220v/12v

Messagepar bb95 » 28 Avr 2021 06:57

Bonjour,

Surtout, attendez de recevoir votre adaptateur avant d'entreprendre quoi que ce soit, à moins que vous ayez déjà la doc et qu'elle indique exactement l'alimentation nécessaire.
Certains appareils sont alimentés en alternatif, le redressement se faisant à l'intérieur, mais c'est de moins en moins fréquent.
Comme indiqué plus haut, les fabricants sérieux indiquent sur leur appareil la tension et la polarité, mais il faut souvent une loupe pour le découvrir.
Il y a deux diamètres de la prise à vérifier, le diamètre extérieur, mais aussi celui du conducteur central.

bb
