pas de reception du multiplex R2

[ROBBARBERA]

Bon, voici le résultat de mes essais:
- tout d'abord, j'ai orienté l'antenne existante (initialement tournée vers l'émetteur de Chartres Montlandon) vers l'émetteur de Paris tour Eiffel et ensuite de Mantes Maudetour. J'ai obtenu une réception différente des multiplex en fonction de l'émetteur mais aucun des émetteurs ne me donnait la totalité des canaux.

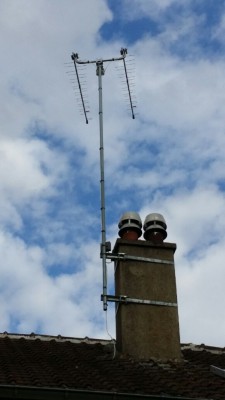

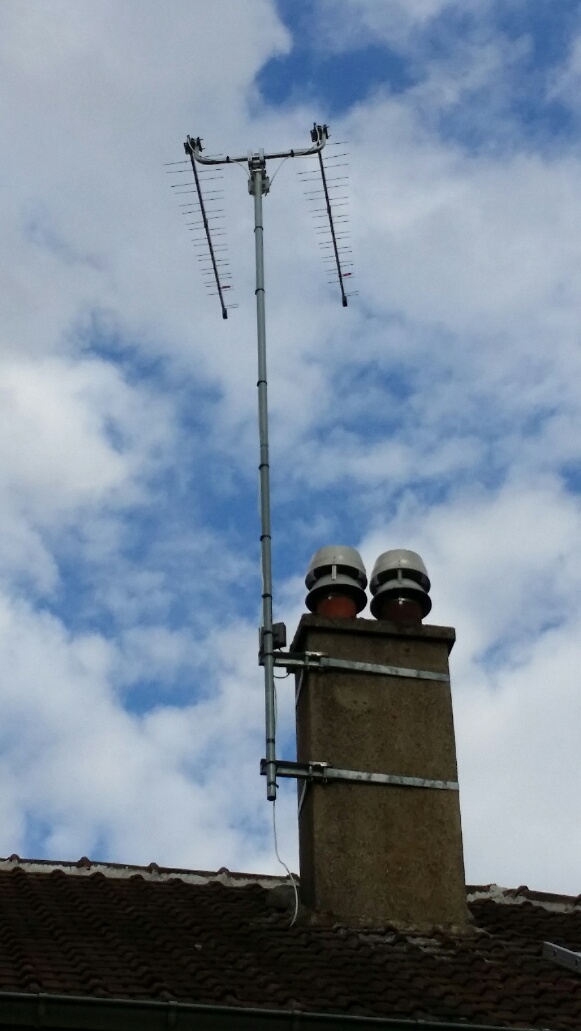

- ensuite j'ai remplacé l'antenne existante par un ensemble de 2 antennes log couplées provenant de chez 2Galli (voir photo jointe) et j'ai effectué un premier essai en direction de l'émetteur de Paris Tour Eiffel. Après un réglage fin de la direction, j'ai obtenu avec une bonne netteté la totalité des canaux et multiplex (en moyenne niveau de signal 75% et qualité 77

%)
NOTA:
- le montage de l'antenne n'est pas très simple car il manque dans le colis une explication sur le raccordement du câble coaxial entre le boitier de couplage et les deux antennes. En fait il faut passer dans un des 2 brins de chacune des 2 antennes un coaxial 75 Ohms et le raccorder sur le connecteur femelle de type F monté sur un circuit imprimé et ensuite de glisser le circuit imprimé dans les deux brins de l'antenne et de recouvrir l'ensemble avec le capuchon fourni. Ce qui n'est pas fourni avec le colis de chez 2Galli: 2 mètres de coaxial par antenne soit 4 mètres et les 2 connecteurs de type F permettant de se raccorder sur le boitier de couplage.
- pour trouver facilement la bonne orientation de l'antenne vers les émetteurs j'ai utilisé Google Earth qui permet de générer un tracé très précis entre deux points la position de l'antenne et la position de l'émetteur grâce aux coordonnées GPS. Cerise sur le gâteau, on peut afficher aussi le profil du dénivelé entre les deux points c qui est très utile pour repérer des obstacle naturels qui pourraient gêner la transmission. Je pense que cette méthode permet de trouver la bonne orientation de l'antenne rapidement dans la majorité des cas sans recourir à du matériel spécialisé d'antenniste professionnel.
En conclusion , l'antenne choisie donne de bons résultats. Dans ces conditions, je n'ai pas poursuivi les essais en direction des 2 autres émetteurs

[marceljack]

Bonsoir,
Félicitations, content pour toi que ça donne des résultats et merci pour ton compte-rendu.
Il serait judicieux que 2galli s'inspire de tes commentaires pour réaliser une petite notice explicative
Et éventuellement fournir les accessoires manquants (câbles taillés à la bonne longueur et fiches F)

Question: Est-ce que la Tour Eiffel était déjà l'émetteur qui donnait les meilleurs résultats avec ton ancienne antenne ?

[ROBBARBERA]

Bonsoir,
J'ai effectué trois essais d'orientation d'antenne:
- vers Chartres-Montlandon: pas de réception du R2, niveau et qualité du signal moyen moins sur les autres multiplex
- vers Paris Tour Eiffel: pas de réception des R1 et R3, niveau du signal et qualité moyen plus sur les autres multiplex
- vers Mantes Maudetour: niveau du signal et qualité mauvaise sur certains multiplex, images très fréquemment brouillées
Avec la nouvelle antenne, le premier test réalisé vers l'émetteur de Paris étant probant, je n'ai pas poursuivi vers les 2 autres émetteurs surtout par manque de temps
Je pourrai réaliser les 2 essais ultérieurement (au besoin) vers Mantes-Maudetour et Chartres-Montlandon.
Cordialement

[julien74]

Ouah alors là je suis scotché par les résultats obtenus avec ces 2 antennes log couplées je ne m'y attendais pas

Super heureux pour toi, j'avais toujours une petite crainte que même avec la nouvelle antenne tu ne puisses pas capter le R2, me voilà rassuré.
L'ancienne antenne n'était décidemment pas adaptée à une réception très difficile, je ne comprends pas le choix de ton antenniste.

Il serait intéressant de voir dans le temps dans les prochains jours, les prochaines semaines si ça tient bon et que tu captes bien touts les chaînes 100% du temps quelque soit la météo, la saison, le moment de la journée.

Reçois-tu la TNT locale (BFM Business, IDF1 et CANAL 31)?
Reçois-tu des radios FM de la Tour Eiffel chez toi sur ton poste radio dans la maison? Sur ton autoradio?

En tous cas tes voisins doivent bien se demander ce que tu as mis sur ton toit car il est très rare de voir ce genre d'antenne sur les toits en France.

[ROBBARBERA]

Bonjour,
Oui je capte bien aussi les chaines locales (voir ci-dessous les résultats détaillés de la réception venant de Paris)
La radio, je n'ai pas vérifié. Je sais qu' elle passe mal par le poste radio ou l'autoradio.
MTX CANAL MHz NIVEAU QUALITE CHAINES
R1 35 586 76% 84% France 2 France 3 France 5 LCP France O
R2 25 506 77% 84% D8 France 4 BFM i Télé D17 Gulli
R3 22 482 74% 77% Canal + C+ Sport C+ Cinéma Planète +
R4 30 546 76% 79% Arte HD W9 NT1 Paris Première M6
R5 28 530 77% 77% TF1 HD France 2 HD M6 HD
R6 32 562 75% 77% TMC NJR 12 LCI TF1 Arte
R7 42 642 68% 71% HD1 Lequipe 21 Chérie 25
R7 58 770 65% 57% 6 Ter Numéro 22 RMC Découverte
L 33 570 65% 57% Canal 31 IDF1 France 24 BFM Business Paris
Je compte effectuer ultérieurement un essai vers les deux autres émetteurs (Mantes et Chartres Montlandon) pour vérifier si l'antenne passe aussi bien que sur Paris.
Cdlt

[julien74]

Oui donc ça semble une réception possible à l'année alors

Les chaînes locales sont diffusées avec une puissance moins forte que les autres chaînes nationales mais comme il n'y a que 3 chaînes sur ce multiplexe il est possible d'utiliser des paramètres + robustes que les chaînes nationales donc ça compense.

En regardant sur Google Maps on voit qu'apparemment tu dois être dans un endroit assez favorable avec "un couloir d'ondes" entre ta commune et la Tour Eiffel où les ondes peuvent passer encore même si la réception ne se fait pas "les doigts dans le nez" comme les gens qui habitent à Paris.

Bravo pour ton choix d'antenne.

[marceljack]

Bravo pour ton choix d'antenne.

+1
L'inconvénient des antennes large bande genre lambda et autres avec directeurs en X est que leur gain diminue fortement en bas de bande (il peut y avoir plus de 5 dB d'écart entre le gain max et min). Cela ne pose généralement pas de problème car les canaux bas se propagent mieux, ce qui compense en partie le gain plus faible en bas, mais ce n'est pas toujours suffisant.
Au contraire une antenne log-périodique ou une antenne panneau a un gain quasi-constant dans sa bande.
Et le fait de coupler 2 antennes dans le même plan améliore significativement la directivité horizontale et le gain (+3 dB).

[ROBBARBERA]

Bonsoir,
J'ai réalisé aujourd'hui des essais d'orientation de la nouvelle antenne vers les deux autres émetteurs Mantes-Maudetour et Chartres-Montlandon et les essais sont probants (voir dessous) car je capte bien la totalité des chaines avec ces 2 émetteurs (dont R2 de l'émetteur de Montlandon) en plus de celui de Paris. Je confirme donc que cette antenne est vraiment bien adaptée pour une bonne réception dans ma situation que ce soit vers Paris (65km), Montlandon (59km) ou Maudetour (37km)
Emetteur de Maudetour
MTX CANAL FREQUENCE MHz NIVEAU QUALITE
R1 46 674 70% 71%
R2 36 594 77% 84%
R3 43 650 66% 62%
R4 53 730 67% 71%
R5 23 490 79% 84%
R6 51 714 64% 62%
R7 37 602 74% 77%
R8 40 626 71% 77%
Emetteur de Montlandon:
MTX CANAL FREQUENCE MHz NIVEAU QUALITE
R1 47 682 75% 82%
R2 21 474 79% 84%
R3 49 698 73% 77%
R4 50 706 72% 77%
R5 55 746 68% 62%
R6 44 658 74% 84%
R7 52 722 68% 71%
R8 40 626 77% 84%
Bien cordialement

[Anonymous]

Merci du retour d'expérience.
Paradoxalement sur Chartres c'est le canal 21 qui te donne le plus fort signal
Dans tous les cas difficiles cette antenne est une bonne solution.
La relative complexité d'installation est compensée par une souplesse dans les possibilités d'ajustement.
Elle n'est pas particulierement grande et a peu de prise au vent ce qui ne gâche rien.

[bernard7715]

Apparemment Paris et Maudetour sont équivalent en niveau signal. A mon avis il préférable de pointé la tour Eiffel, malgré un niveau signal du R8 ( canal 58 ) plus faible.
Pour info le canal 58 sera arrêté en avril 2016 lors du passage au tout Mpge4
