Nb : vous n'êtes par concerné si vous êtes branché sur une antenne collective d'un immeuble, voir avec le gérant ou le syndic > antenniste qualifié. Idem si vous avez le câble (voir opérateur) ou si vous êtes abonné via la Tv par internet filaire, voir alors avec votre FAI. Savoir encore que la TNT (DVB-T) française n'est pas captable dans les pays européens, sauf les zones frontalières.
On observe qu'il y a principalement de 2 sortes de problèmes en TV numérique terrestre, signal UHF reçu (à l'antenne sèche) ou distribué, (prise TV) trop faible, ou réception TNT brouillée par la LTE surtout 4G, la 3G, 2G et/ou par le Wifi 2.4 GHz (box, routeur, répéteur, webcam, smartphone, tablette...) alors que le niveau TNT sera normalement exploitable sans les interférences
Vous êtes confronté, soudainement ou graduellement, alors qu'au début tout était parfait, ou depuis toujours, à des problèmes de captage TNT (pixellisation, gel, écran noir, mosaique, ou réception aléatoire, partielle, variable, manque chaînes ou multiplex ..) mais vous n'en connaissez pas la ou les causes.
Voici la liste des possibilités ou origines et pistes de réflexion, solutions, pour recherches sur une votre installation d'antenne individuelle ou micro collective privée, mais avant renseignez vous chez vos voisins, disposant d'une réception hertzienne terrestre, s'ils sont aussi affectés ..
1 - Votre émetteur ou réémetteur ou pylône local est-il bien équipé pour diffuser la TNT
2 - Les fréquences ou paramètres d'émission des multiplex ont-ils fait l'objet d'une restructuration/modification dernière
3 - Êtes vous sûr d'être dans la zone de couverture de l'émetteur (champ dBµV/m suffisant)
4 - Votre site est-il exempt de brouillages inter-émetteur ( SFN ou iso-fréquence ou co-canal dus à la diffusion)
5 - Etes vous en zone éolienne, ou montagneuse, produisant des échos néfastes, variables, mobiles ou fixes.
6 - Votre râteau UHF( yagi, trinappe, panneau, log..) a t-il des caractéristiques compatibles ( bande passante UHF, directivité, rapport avant/arrière, angle d'ouverture)
7 - Votre râteau a-t-il des performances compatibles soit le gain exprimé en dBi ou dBd (en fonction de l'intensité du champ)
8 - Votre râteau est-il bien dégagé ( sur le toit avec un mât ) et sans obstacle majeur, naturel (ex dénivelé, forêt) ou artificiel, ( haut immeuble ou tour ) dans l'axe de l'émetteur
9 - Votre râteau installé dans le grenier/combles ( sous la toiture) baigne-t-il toujours dans un champ suffisant et propre
10 - Votre râteau est-il bien dirigé ( dépointage ?) et vers le "bon" ou le meilleur émetteur ( quel FR3 régional ?)
11 - Votre râteau est-il bien dans la polarisation ad-hoc, H ou V, ou M (rare) et est-il bien symétrisé...
12 - La connexion dipôle/câble au niveau du boîtier d'antenne (symétriseur) est-elle correcte (sans oxydation )
13 - Vous avez un coupleur périodique (sélectif) , laisse-t-il passer les fréquences utiles.
14 - Le câble coaxial employé est-il encore adapté ( trop de pertes) , présente-t-il des signes d'altérations
15 - La connectique, fiches , est-elle adaptée et assurent-elles un contact parfait (enfichage)
16 - Votre prise murale est elle bien compatible et correctement câblée
17 - Votre cordon de liaison entre la prise murale et l'entrée du téléviseur est-il bien réalisé (connectique, contact)
18 - A ce stade combien de marge en dB avez-vous à la prise, aucune, 10 dB de réserve, ou plus, ou moins
19 - Vous demeurez à proximité immédiate d'un puissant émetteur TV , votre récepteur est-il pas saturé ( norme, maxi 70 dBµv)
20 - Observez vous la présence d'un " T " moulé, si oui, supprimez-le impérativement, mettez en lieu et place un répartiteur 2 voies
21 - Etes-vous êtes doté d'une "petite " infrastructure d'antenne collective domestique pour plusieurs téléviseurs dans la maison, comportant un répartiteur ou un dérivateur, l'avez-vous contrôlée
22 - Votre installation comporte t'elle un multi-distributeur (multicommutateur/coupleur/ampli/repartition) pour la terrestre TNT/Radio + SAT
23 - Utilisez-vous un préampli UHF de mât , (ex C21/69 > c21/c60, > c21/48) à proximité du râteau, ou un ampli-symétriseur dit de dipôle est-il bien télé-alimenté ( 5 à 24 V, selon) à distance par le transformateur d'alimentation, ou injecteur, via le câble coaxial.
24 - Utilisez vous un ampli avec filtrage sélectif dans la bande des UHF ou un filtre de bande passante réduite ou de canaux
25 - Employez -vous un ampli de distribution VHF-UHF interne (avec ou sans répartition) est-il bien alimenté directement sur la prise 220 V (grenier en général)
26 - Utilisez-vous une antenne d'intérieur (ou d'extérieur compacte- discrète) amplifiée, fonctionnant sous +5V, est-elle bien télé-alimentée par le téléviseur ou l'adaptateur TNT
27 - Avez vous bien supprimé la fonction télé-alimentation "amplificateur" dans téléviseur et adaptateur, sur une installation n'en comportant pas (= court-circuit ou "surcharge " antenne )
28 - Le gain de l'amplification est-il bien en accord avec les pertes
29 - Utilisez-vous un préampli, en plus d'un ampli, montage cascade, y a t-il des problèmes de saturation ( signal d'entré et ou de sortie amplifié trop fort = écran noir )
30 - Vous avez des figeages, gels, d'image, des appareils électriques et électroniques de toutes sortes, créant des problèmes (dus à impulsionnel), sont-ils la cause, chez vous ou chez les voisins proches
31 - Votre installation de distribution électrique est-elle dans les normes (CEM)
32 - La météo, la climatologie, le moment, ont-ils une influence sur le résultat
33 - Subissez vous des gels ou pixellisation d'image au passage d'un quelconque véhicule ou engin motorisé thermique ou électrique
34 - Vous avez une installation hybride TNT (TER) + TV SAT (B.I.S) couplée sur 1 seule descente coaxiale, est-elle bien équilibrée, pose-t-elle plus de problème lorsque une des 2 entrées est débranchée...
35 - Utilisez-vous dans votre domicile une antenne terrestre nomade omnidirectionnelle dite de camping car ou caravane (qui capte sur 360°donc sans aucune protection azimutale)
etc...
SOLUTION TRAITEMENT:
Un ou plusieurs de ces caractères peuvent être éventuellement traités par une ou plusieurs de ces actions:
Pre-requis: disposer sur site d'un écran de contrôle et sélectionner la fonction dite réglage antenne, affichage du bargraphe % qualité...
- Vérifier le pointage du râteau, légère rotation angulaire horizontale ou verticale, et hauteur relative, et ou
- Changer le râteau existant par une antenne UHF à plus grand gain, (possible jusqu'à 19.5 dBi), donc aussi plus directive,(angle d'ouverture plus réduit) et ou
- Rechercher sur ( parfois sous) le toit un meilleur emplacement de réception, et ou
- Déplacer (déporter) significativement le point de réception, (ex jardin, dépendance... ) et ou
- Rehausser la hauteur du mât, ou pylône, haubané ou autoportant, et ou (pour info la norme est 10 m au-dessus du sol)
- Rénover la ligne coaxiale de descente ( genre 17 Vatc ou Patc), et ou
- Installer en tête de mât un préamplificateur d'antenne ou de dipôle, UHF, ou un ampli de distribution au grenier, et ou
- Vérifier les niveaux d'entrée et de sortie, (intermodulation ) et ou
- Ajouter un filtre passe bande UHF IV et V, canaux 21 à 48, réjectant notamment les signaux de la téléphonie mobile cellulaire, 700/2700 Mhz
- Eloigner votre équipement Wifi ou autre, et ou
- Vérifier la passivité normalisée de tous les accessoires radio-électrique domestiques présents dans votre habitation, et ou
- Utiliser des câbles avec ferrites, et ou
- Réduire, ou augmenter, le gain d'amplification électronique, et ou
- Mettre un atténuateur fixe - 6, 10 ou 20 dB ou un réglable, jusquà - 20 dB
- Changer de coupleur sélectif à multi-entrée (cas des frontaliers dotés de plusieurs antennes UHF)
- Vérifier tout le système de couplage/ découplage /distribution, tensions d'alimentation (conflictuelles....) si autres antennes
- etc...
Exemple de filtre TNT passe-bande UHF TV, canaux 21 à 48 protégés, avec réjection LTE 4G =/>700 Mhz. Graphe en matière de réponse en fréquence, - dB, par rapport à la fréquence de coupure...
Il existe des filtres dits passe-bas (ou coupe-haut) compatibles TNT protégée, UHF jusqu'à 694 Mhz (c 48) laissant aussi passer la bande VHF II = FM et III DAB+ (RNT)...

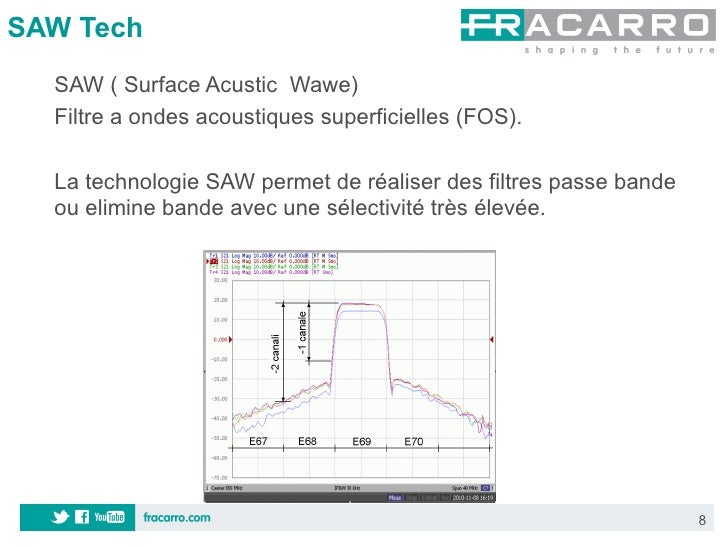

Les filtres dits anti-interférences, causées par les radio/télécom LTE/Wifi, principalement, à technologie ondes de surface ( F.O.S), sont annoncés comme les plus performants, profondeur de réjection, pente abrupte...
Fracarro et FOS Saw: https://image.slidesharecdn.com/lepoint ... 1339741827
On dispose également des filtres UHF =/< c48 avec ou sans passage de la VHF ( bandes II et III) à micro-cavité, tels ceux proposés par Televes présentant aussi une efficacité intéressante.
Pour info, protocole sans garantie de résultat dans certaines régions à plaques SFN ou montagneuses, parcours ou échos trop longs (km) vis à vis de l'Intervalle de Garde.
Si problème de pure réception ou de brouillage non-résolus, voir solutions TV satellite sans abonnement, via les téléviseurs SAT/TNT compatible Fransat (ou terminaux Fransat externes sur Hdmi) via Eutelsat 5°W ou alors en passant par la solution des terminaux locatifs ou privatifs du groupe Canal+ ( Ready-Tntsat) via Astra 1.
Problèmes hors réception, autres qu'antenne et installation et aussi diffusion:
Votre équipement audiovisuel de salon est-il en bon état et bien choisi DVB-T Mpeg4 H264 et T2 H265 codec Hevc, installé, non-confiné = surchauffe, réglé et connecté + branchements et non-affectés par une panne. Si vous avez déménagé, changé de région, ( ou émetteur) avez-vous bien fait une nouvelle recherche ..
* coupleur découplage TNT + SAT: couplage-satellite-tv-t38627-10.html
Les multiplex, composition numérotation LCN et appellations des chaînes situation depuis Mars 2018:
A la mi-2018, près des 2/3 des installations d'antennes (externe/toit ou d'intérieur) en France, sont désormais concernées par le nouveau plan canaux TV, contenus dans le spectre 470 à 694 Mhz, par exemple déjà opérationnel en régions Ile de France, Provence Côte d'Azur, Grand-Est, Région de Toulouse, Franche Comté et partie Bourgogne, façade atlantique + émetteurs isolés, Lille-B, Caen Mp, Clermont PdD, Perpignan PdN, déjà compatibles en nouvelles fréquence etc... donc si achat d'un équipement éviter d'acquérir un râteau "dépassé" qui capte inutilement jusqu'à 800, voire même 860 Mhz, idem pour les premiers filtres LTE =/> 800 Mhz encore largement commercialisés !! qu'il faudra changer si relais LTE gênant en 700 Mhz...
Tnt: nom et numéro des chaines composition multiplex UHF situation septembre 2018 :
