besoin d aide pour montage video jeux oldies

[gilou9999]

Bonjour princesse peach!
content de voir que je ne suis pas le seul intéressé par la basse résolution lol!
concernant les modifications à même le bios (ce qui serait la meilleure solution, du 240p natif); cela semble être hélas beaucoup trop compliqué et nécessiterait d apres les américains de créer un bios custom, bref, très/trop compliqué
Je poursuis donc l'idée d'un boitier "externe" en suivant les conseils disséminés ci et la par les membres du forum, et en cherchant dans le web, je suis tombé sur ça:

la puce "AL250 Video Scan Doubler IC"
http://www.averlogic.com/AL250.asp

description de la puce:

The AL250 Video Scan Doubler (De-Interlacer) is a video conversion chip for consumer vidéo and multimedia applications. It converts interlaced NTSC or PAL, ITU-R BT 601 (CCIR601) or square pixel, YUV422 or RGB565 digital signals into computer monitor RGB signals for direct connection to a computer monitor or progressive scan TV.

cela semblerait pouvoir fonctionner dans mon cas non? (480interlacé rgb en input, progressive scan en tv output)? Qu'en pensez vous?

[marceljack]

Bonjour,
Non ce circuit ne convient absolument pas à l'affichage sur un TV normal car il génère du 480p (fréquence ligne 31,5 kHz) et non du 240p (fréquence ligne 15,75 kHz). Il produit en fait un signal compatible avec un moniteur VGA ou un TV qui admet du 480p, ce qui n'est pas le but recherché.
De plus sa mise en oeuvre est plus complexe que les schémas à base de LM1881 car il faut d'abord convertir le signal RGB en numérique (triple ADC).

[princesse peach]

Oui de toutes façons, la solution sera à base de Lm1881, ça ne fait aucun doutes,

j'ai moi-même effectué des études en audiovisuel en fac, ça me rappelle les problèmes de TP lol

Toute la question de l'entrelacement (du décalage temporel qui se manifeste par un décalage spatial à l'écran), c'est une ligne qui comprend une série de pulsations précises, plus une dernière qui ne parcourt que la moitié de l'affichage (durée de 32 micro secondes environ, au lieu de 64). Il faut supprimer ces informations à la fin de chaque trame, de sorte que les lignes soient toujours affichées au même endroit. C'est ça la définition du 240p.

de toutes façons il faudrait skipper la ligne de 32µs du signal vidéo pour empêcher l'entrelacement, mais faut toujours une image impeccable à la source, en sortie d'émulateur (lignes parfaitement doublées, pas d'anti flicker, pas de bilinéaire), ce qui est ton cas de toutes façons.
En tout cas, bricoler un boitier désentrelaceur demande de tenir compte de ces pulsations (qui sont comme un "flag") et de skipper la dernière demi ligne.

Après, il faudrait mettre tout ça en place sur un plan électronique, (... et la c'est un domaine qui nous dépasse Gilou!) mais la, je ne suis pas bricoleuse du tout, il faudrait des tuyaux de marceljack ou video 33 ou un ancien réparateur de téléviseurs!

[Marc2]

Oui, j'en reste à mon idée du 12 novembre. Ca ne doit pas être si compliqué.
Mais l'idée la plus simple est sans doute de récupérer le signal pair/impair du LM1881 et d'ajouter un petit champ magnétique décalant le spot verticalement. C'est facile à essayer.

[gilou9999]

Salut marc2,
oui je ne demande que ça, même si ca parait simple pour vous, pour moi c'est du chinois lol
comment créer un montage qui permette de faire cela à partir d'un signal scart RGB (ou rvb en france); qui est de meilleure qualité que le composite (toute la video dans le cordon jaune).
J'ai pris le temps ce matin d illustrer la différence entre le 480i et le 240p sur ma télé

j’espère qu avec ce schéma vous comprendrez bien ce que je souhaite (afficher les lignes toujours au même endroit afin d'avoir une image stable et precise

[Dominiak]

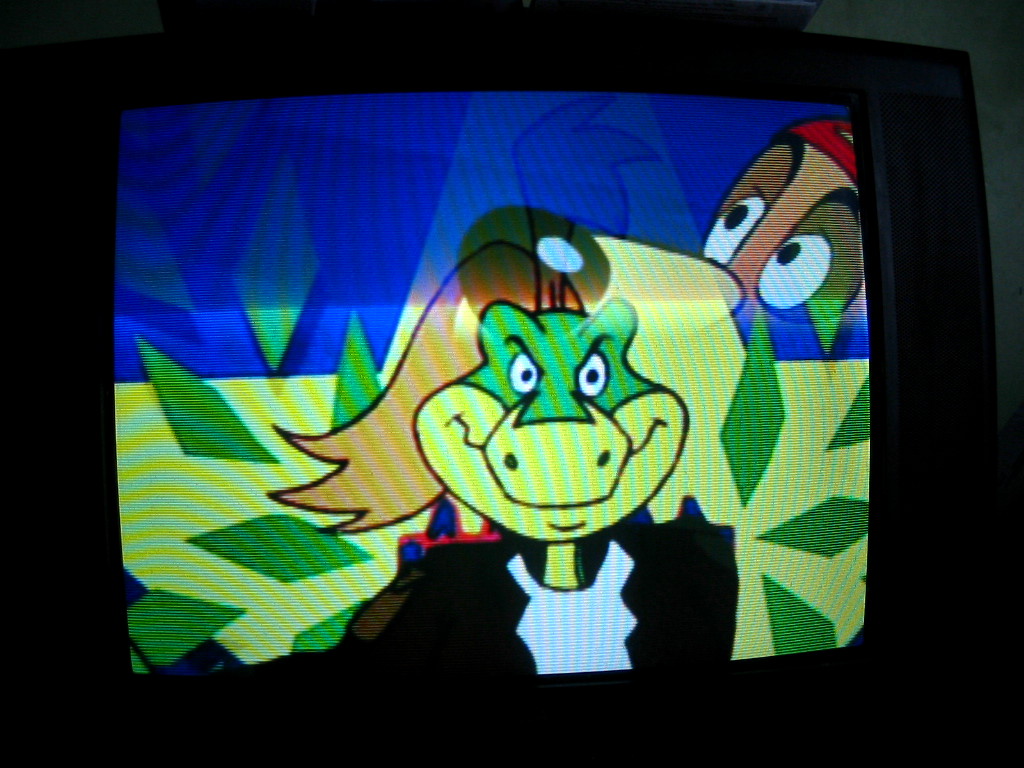

Mise en évidence du balayage entrelacé sur tv crt:

-->

Contenu différent d'une trame à l'autre.
Vitesse d'obturation à 1/50.

-->

[marceljack]

Mise en évidence du balayage entrelacé sur tv crt:

Ce n'est pas vraiment évident sur cette image...
Là où on le voit le mieux c'est sur des textes qui défilent horizontalement.
Et pour voir les deux trames sur ta photo il faudrait un temps d'obturation 2 fois plus long (et si possible déclenché par la synchro trame pour ne pas voir le blanking au milieu).

[Dominiak]

Balayage entrelacé par déphasage interne:
http://retro-forum.com/viewtopic.php?f=15&t=244706

[Anonymous]

Balayage entrelacé par déphasage interne:
http://retro-forum.com/viewtopic.php?f=15&t=244706

Bonjour
J'ai pas approfondi mais vu que le système introduit des lignes courtes et longues
il a été pensé avant la généralisation des comparateurs de phase.
En bref on la échappé belle
Autre technique historique le "spot wobbling"
http://blog.modernmechanix.com/spot-wob ... v-picture/
http://www.google.co.in/patents/US2902540

[Dominiak]

Pour ceux que cela intéresse, il existe pour le RaspberryPi des distros orientées Mediacenter et Retrogaming:
https://fr.wikipedia.org/wiki/Raspberry_Pi#Syst.C3.A8me_d.27exploitation
