Installation antenne plate dans les combles (signal fort)??

[miky01]

Pour une antenne panneau en facade tu as pas vraiment besoin d'un mat, a qques cm du mur ca convient tres bien si il est bien sur orienté dans la bonne direction, tu peux meme la peindre a la couleur de ta facade... ces ntennes font env 11 dB de gain, c'est pas mal, ensuite tu as les Yagi trditionelle, mais faut la fixer au bout d'un mat, c'est moins discret, une EB66 fait presque 2m de long pour 16 dB de gain.

Une antenne caravanne c'est un dipole de 3dB et un ampli derrière, ca peux suffire avec une bonne réception, mais c'est pas du tout les memes perfs, il faut toujours privilegier la meilleur antenne, et attenuer le signal si il est trop fort, (c'est rarement le cas) que le contraire, avec une antenne a faible gain et amplifier du bruit, ca donne au final qu du bruit plus fort.

Comme tu es dans un zone favoable et que tu veux plusieurs TV, l'ideal c'est une bonne antenne et pas d'ampli, si c'est possible, c'est ce qui te donneras les meilleurs résultats.

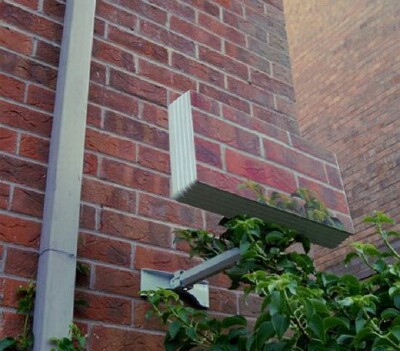

Pour te donner des idées d'installations, voila un example d'une antenne sat plane placée en facade et tres discrète...

Tant que les traveaux ne sont pas finis, c'est le moment de décider ce que tu veux faire, après ca sera plus difficile.

[vidéo-33]

Pour ma curiosité personnelle, qu'est-ce qui fait de cette antenne un meilleur choix qu'une antenne plate?

l'antenne caravane comporte un vrai petit rateau sous son capot

[marceljack]

Bonjour
La perte pour une antenne a 45 degrés est de 3 db seulement.

+1
Ce n'est pas parce que l'atténuation à 90° est de l'ordre de 20 dB (en fait c'est théoriquement l'infini) qu'elle est de 10 dB à 45° car ce n'est pas une courbe linéaire.
En effet la tension qui se développe sur les éléments est proportionnelle à la projection du champ électrique, c'est à dire qu'elle varie selon le cosinus de l'angle.
Comme cos 45°= 0,707 la tension à 45° est de 0,707 fois la tension à la polarisation exacte, donc 0,5 en puissance, soit -3 dB.

Par contre il faut prévoir un ajustage précis car ça grimpe vite si on dépasse 45 degrés...

En fait çà ne bouge pas très vite autour de 45° (c'est quasi-linéaire dans cette zone), une erreur de 5° provoque une variation de moins de 10% en tension:
Cos 40°= 0,766
Cos 50°= 0,643
soit environ 20% en puissance (càd moins de +/- 1 dB pour +/- 5°).

Là où çà bouge vraiment très vite c'est quand on approche ou qu'on s'éloigne de 90° où il y a un "notch" (cos 90°=0), c'est pour çà que le réglage de contre-polarisation d'un LNB est très pointu.
Cos 80°= 0,17
Cos 85°= 0,08
Cos 88°= 0,034
Cos 90°= 0,00

[julien74]

Bonsoir gmenu ,

Tu es sur quel quartier de Saint-Ju?

[Izentrop]

Bonsoir,
Bravo Marceljack pour ce cours de trigo; CQFD.

Pour ma curiosité personnelle, qu'est-ce qui fait de cette antenne un meilleur choix qu'une antenne plate?

Pour un gain statique équivalent , je pense que l'antenne caravane a un meilleur rapport avant / arrière, car sous le capot, il y a une yagi 3 à 4 éléments et c'est aussi moins cher, qu'une antenne patch.

[vidéo-33]

La perte pour une antenne a 45 degrés est de 3 db seulement

c'est vrai, autant pour moi... j'ai été un peu généreux dans la perte !

[miky01]

Pour un gain statique équivalent , je pense que l'antenne caravane a un meilleur rapport avant / arrière, car sous le capot, il y a une yagi 3 à 4 éléments et c'est aussi moins cher, qu'une antenne patch.

Tu plaisante la Poillaineux ?

Une Yagi de 4 éléments fait au mieux entre 4 et 6 dB de gain, une panneau comme la WISI EE06 fait 13 dB, et 6 dB de mieux ca te multilplie quand meme par 4 le gain statique de l'antenne.

Pour le rapport av/ar, une antenne panneau fait minimum 20 dB d'isolation, c'est équivalent a une yagi.

L'avantage d'une antenne caravanne est son ampli integré, donc ca peux etre un bon compromis avec une bonne réception, mais ca reste bien moins efficace que une antenne panneau.

[gmenu]

Je pense que poillaineux entendait par antenne patch une antenne plate active comme je le présentais dans mon 1er poste (cf kathrein bzd40).

[miky01]

En fait les antennes patch, c'est le meme principe que les antennes panneau, c'est plusieurs éléments couplés entre eux sur le plan horizontal, contrairment a une yagi ou c'est le nombres d'élements qui fait son gain.

Les patch ne sont pas toutes mauvaises, c'est simplement que mechaniquement pour avoir des dimensions acceptable le nombres d'éléments est limité, et la partie passive de l'antenne ne dépasse jamais 4 a 6dB, comme l'antenne type caravenne qui elle est une yagi, donc en longeur au lieu d'etre plane.

Les perfs de ses 2 modèles se valent, dans les 2 cas le gain publié est celui de l'ampli, pas de l'antenne, c'est la grosse différence avec une antenne qui a pas d'ampli mais un gain passif élevé.

[bernard7715]

Une antenne passive ne risque pas de tombé en panne suite a un orage. C'est ce qui peut arrivé a une antenne comportant un ampli, comme les patch ou les antennes caravanes.
Et des orages ce n'est pas rare en montage.

la foudre peut détruire un ampli sans tombé sur l'antenne,, un éclair a 2 a 3 km est suffisant. D'ailleurs un récepteur peut subir le même sort, si il reste connecté a une antenne pendant un orage.
