Problème intermittent

[Alex7532]

J'ai essayé ça du coup, même problème ^^

[julien74]

Bonsoir,

Ton habitation est très proche du réémetteur TNT de Perros-Guirec?

[Alex7532]

Bonjour
J'ai mesuré les tensions et j'ai 25v sur la sortie antenne de l'alimentation (cable branché sur la photo), 0v sur la prise d'antenne du préampli et 0v sur les sortie TV de l'alim.



Est ce que c'est normal ?

Alexandre

[kiki37]

apparemment, tout est normal

• boîtier alimentation
  0 V sur les sorties TV = OK
  24 V sur la sortie "antenne" = normal, c'est pour alimenter en "courant" le préamplificateur de l'antenne
• boîtier préamplificateur
  il reçoit le 24 V de l'alimentation sur sa sortie "TV" pour pouvoir fonctionner
  Il ne doit pas envoyer de tension à l'antenne elle-même (donc 0 V sur l'entrée "UHF") ce qui ferait un court-circuit.

[Alex7532]

Est ce qu'il y a une partie electronique sur une antenne rateau ? Qui pourrait être endommagée ?
L'antenne rateau avait pivotée avec le vent et j'ai un doute que le câble ait tiré sur le connecteur

[marceljack]

Est ce qu'il y a une partie electronique sur une antenne rateau ? Qui pourrait être endommagée ?
L'antenne rateau avait pivotée avec le vent et j'ai un doute que le câble ait tiré sur le connecteur

Dans une antenne TV "normale" (non amplifiée) il n'y a pas d'électronique "active", simplement un circuit de raccordement symétriseur (balun) entièrement passif entre le câble coaxial (asymétrique) et le dipôle de l'antenne (symétrique).
Cependant si le câble a tiré sur le connecteur (type F à visser ?) il peut ne faire plus contact si le câble a reculé de plus de 8 à 10 mm.

[Alex7532]

Bon bah jai branché au plus court et jai toujours rien

[kiki37]

Merci pour la photo, mais elle est trop petite et on ne voit pas grand chose

[kiki37]

Vu 594 fois

-->

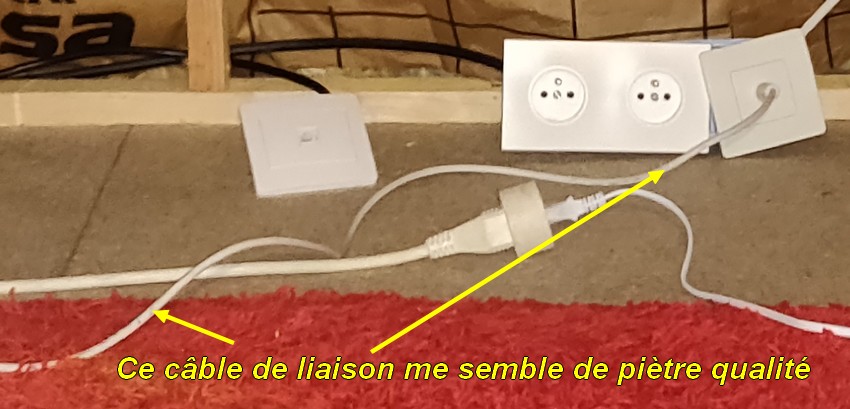

Quel est la référence de ce câble de liaison, qui semble être de piètre qualité ?

[marceljack]

Merci pour la photo, mais elle est trop petite et on ne voit pas grand chose

+1
Quel montage à la Dubout

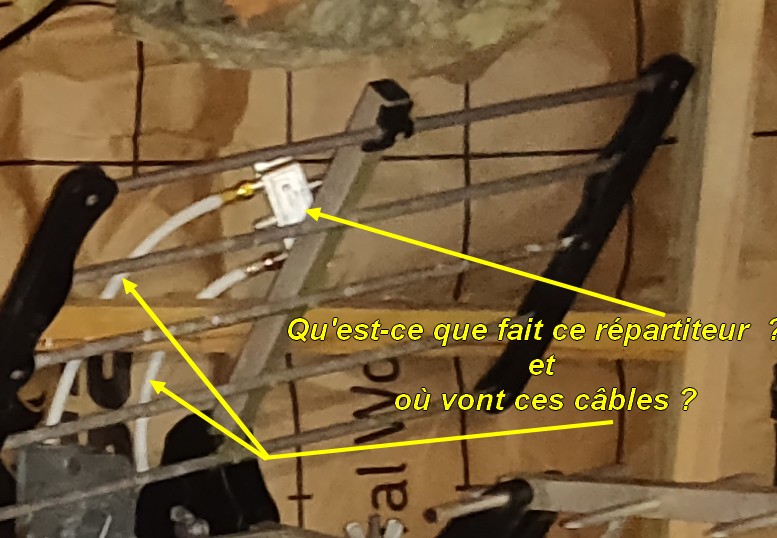

Le répartiteur semble être raccordé uniquement sur 2 sorties, on ne voit pas de câble raccordé à l'entrée ...
