01 - Ain [Gex - Montrond]

Messagepar Laurent » 07 Nov 2007 18:30

Liste des émetteurs du département de l'Ain :

:arrow: Émetteur Principal :
- Gex - Montrond.

:arrow: Émetteurs Locaux :
- Annemasse - Divonne - Vesancy.
- Argis - Plomb.
- Bellegarde-sur-Valserine 1 - Le Sorgia d'en Haut.
- Bellegarde-sur-Valserine 2 - Ouest - Place Henri Dunant.
- Bettant - Les Araines.
- Dortan - Maissiat.
- Hauteville-Lompnes - Sud - Marmier.
- Lagnieu - Mont Serverin.
- Les Neyrolles - Route D.39.
- Montréal-la-Cluse - Réservoir d'Eau.
- Nantua - La Côte.
- Oyonnax 1 - Nord - Sièges.

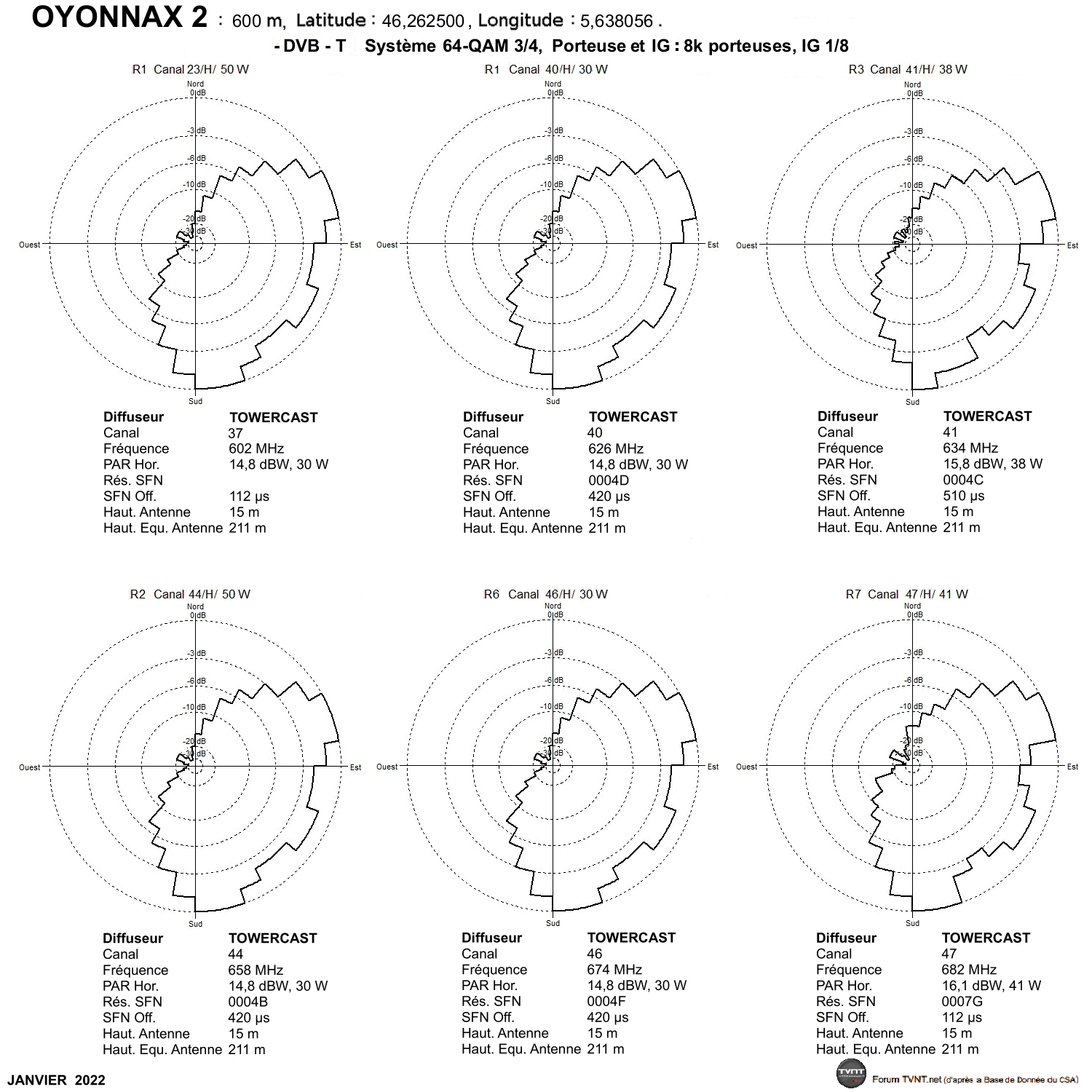

- Oyonnax 2 - La Grande Roche.

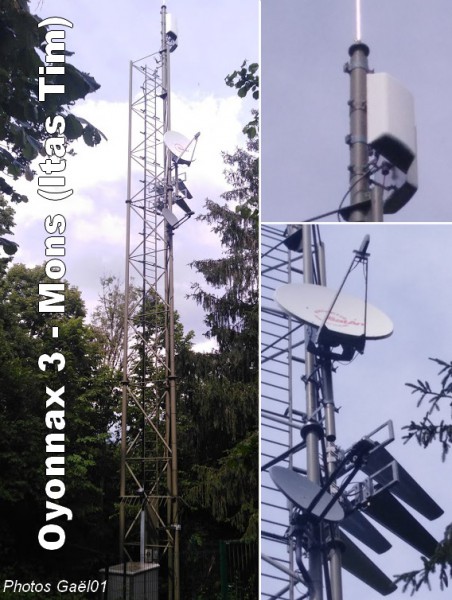

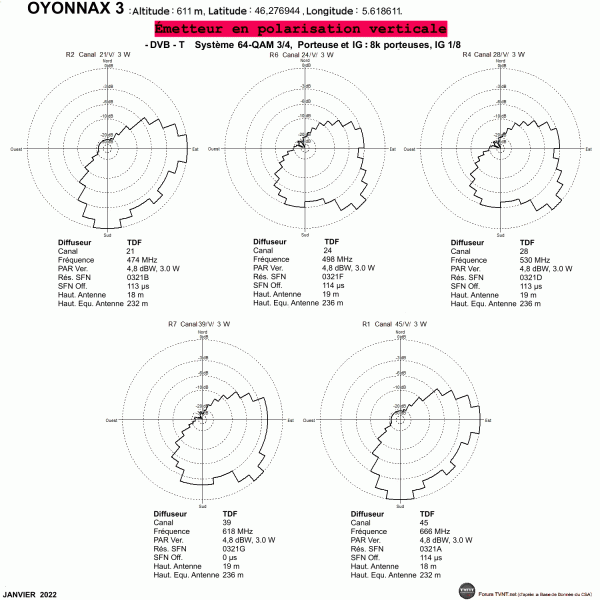

- Oyonnax 3 - Ouest - Mons.

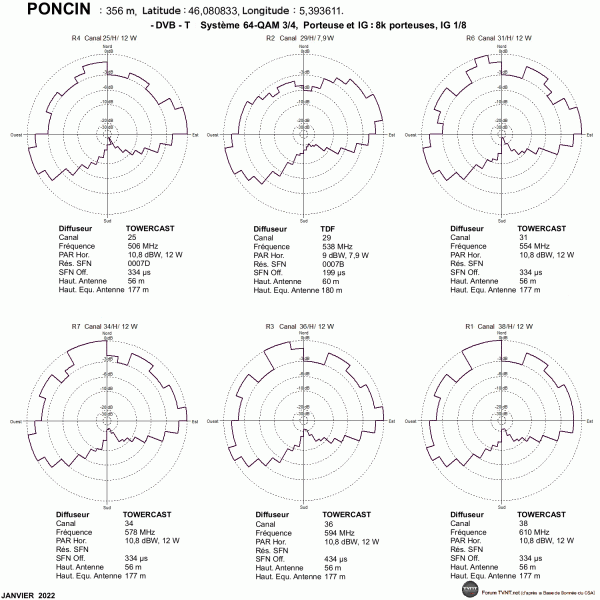

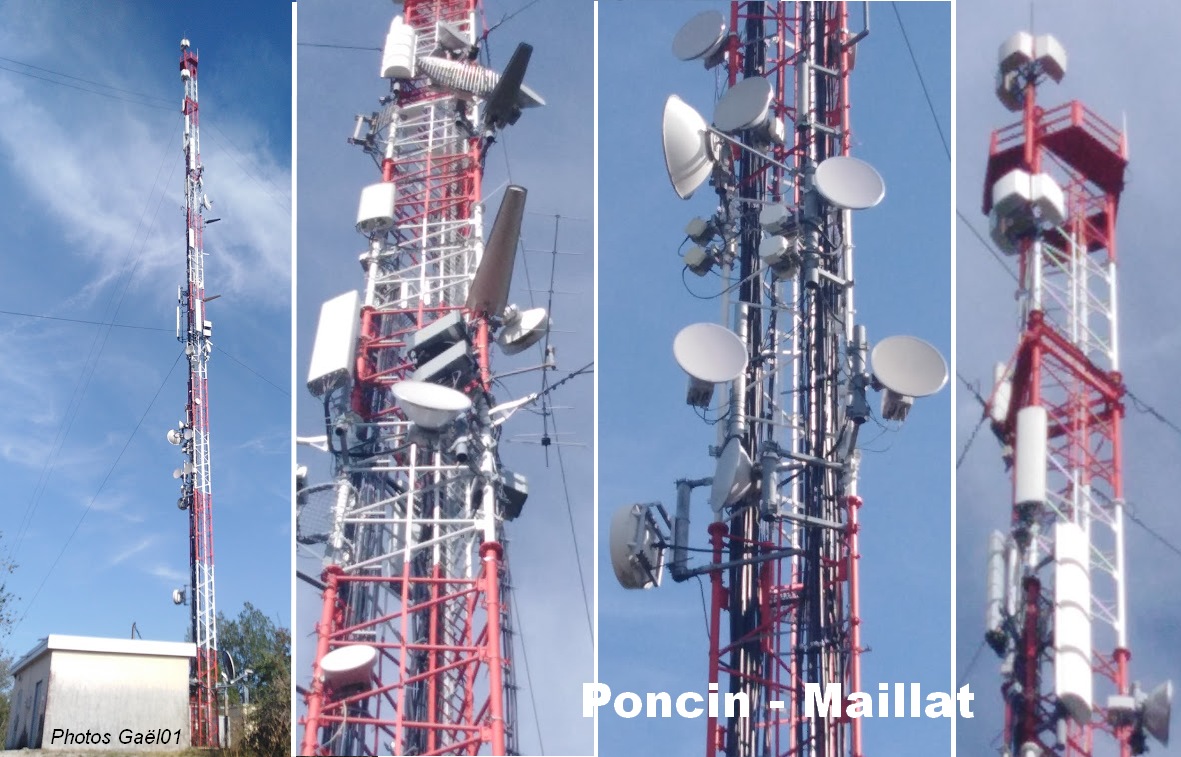

- Poncin - Sud-Ouest.

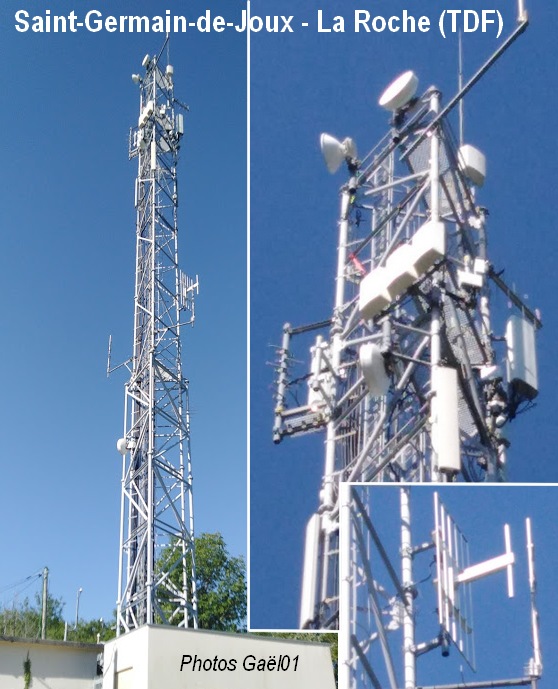

- Saint-Germain-de-Joux - La Roche.
- Saint-Rambert-en-Bugey 1 - Sous Talourd.

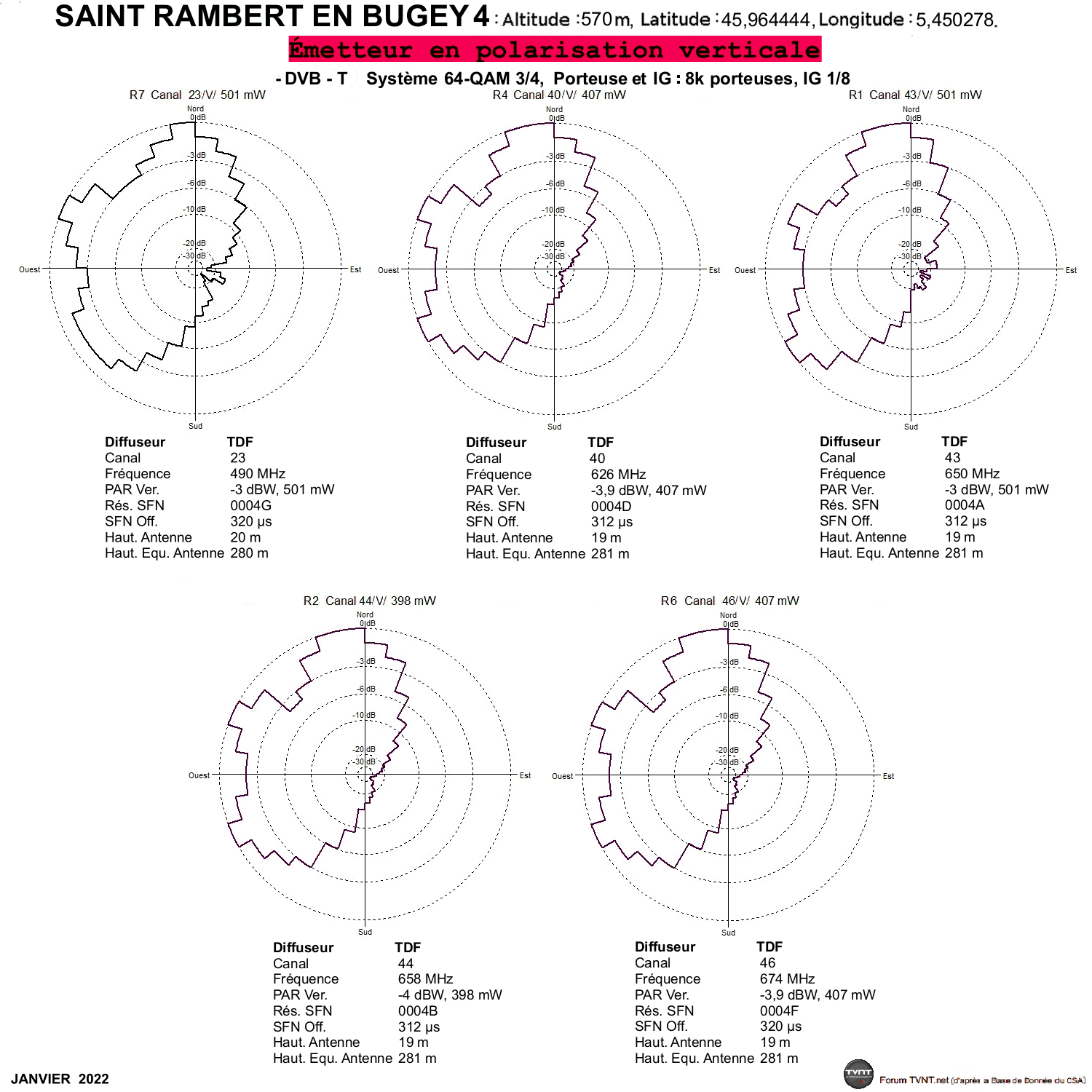

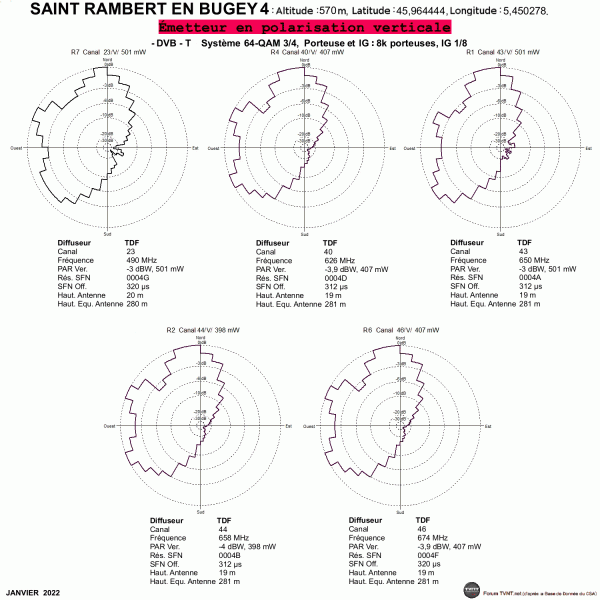

- Saint-Rambert-en-Bugey 4 - Vorages.

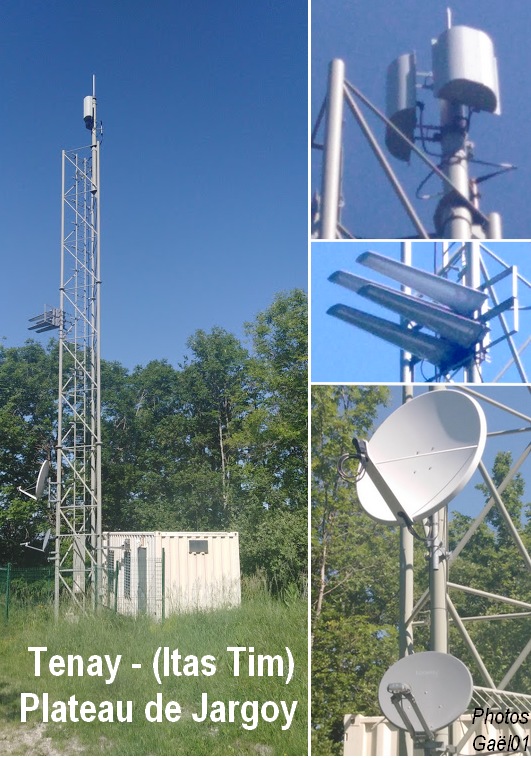

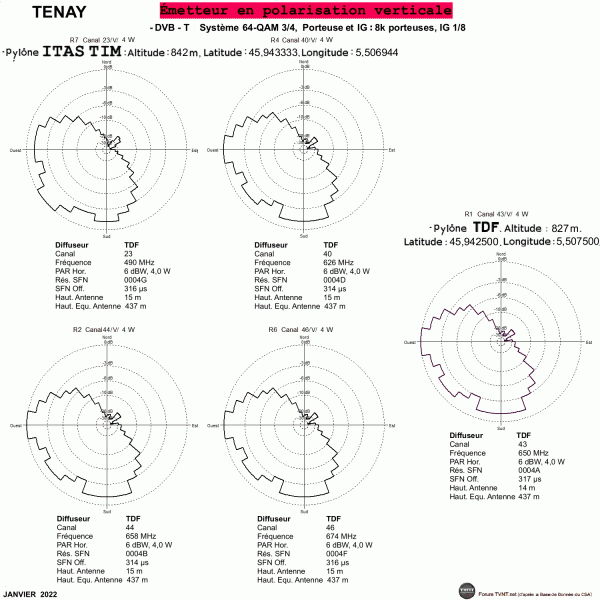

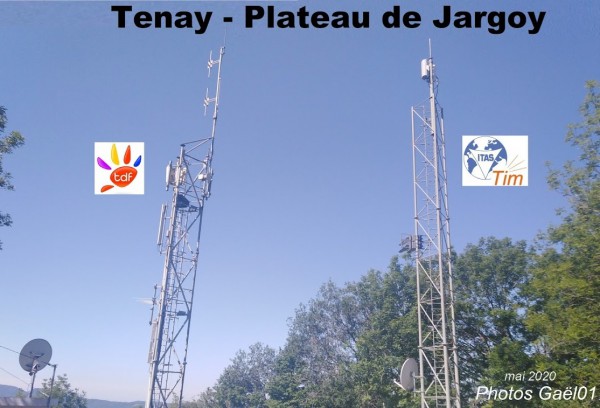

- Tenay - Plateau de Jargoy.

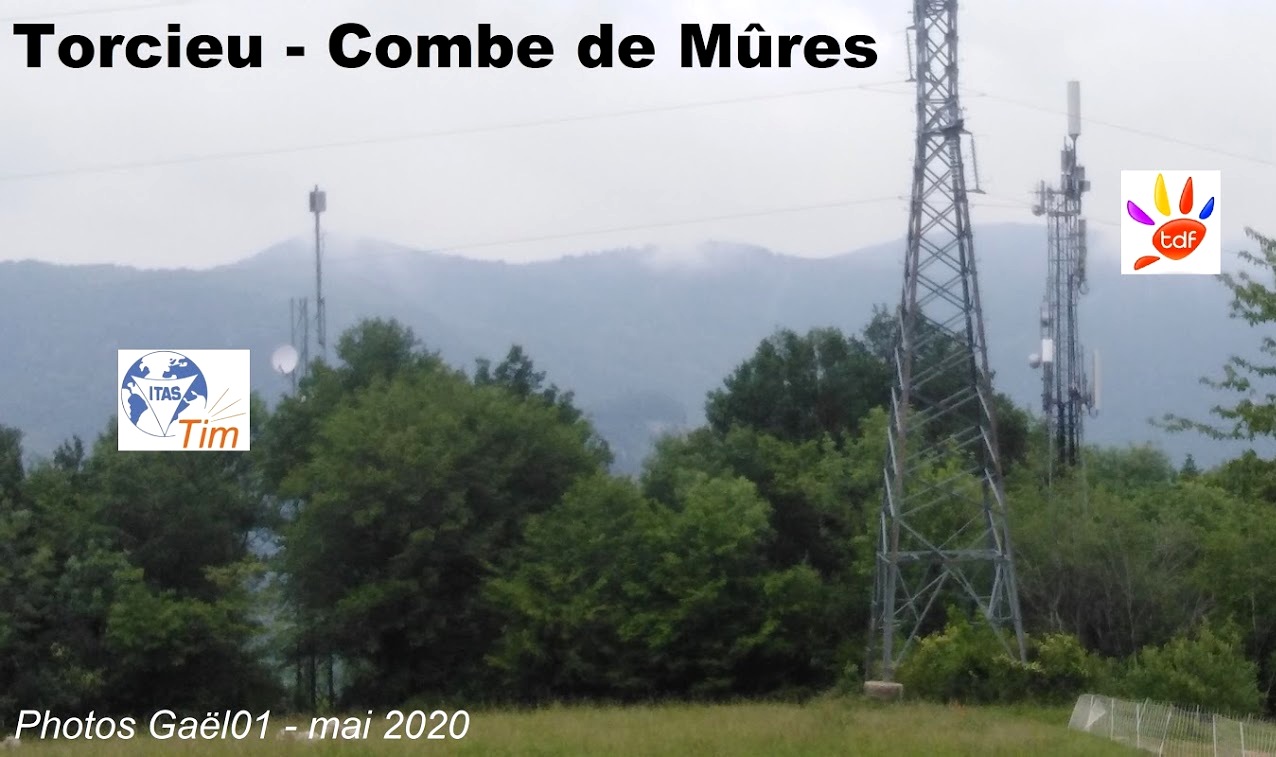

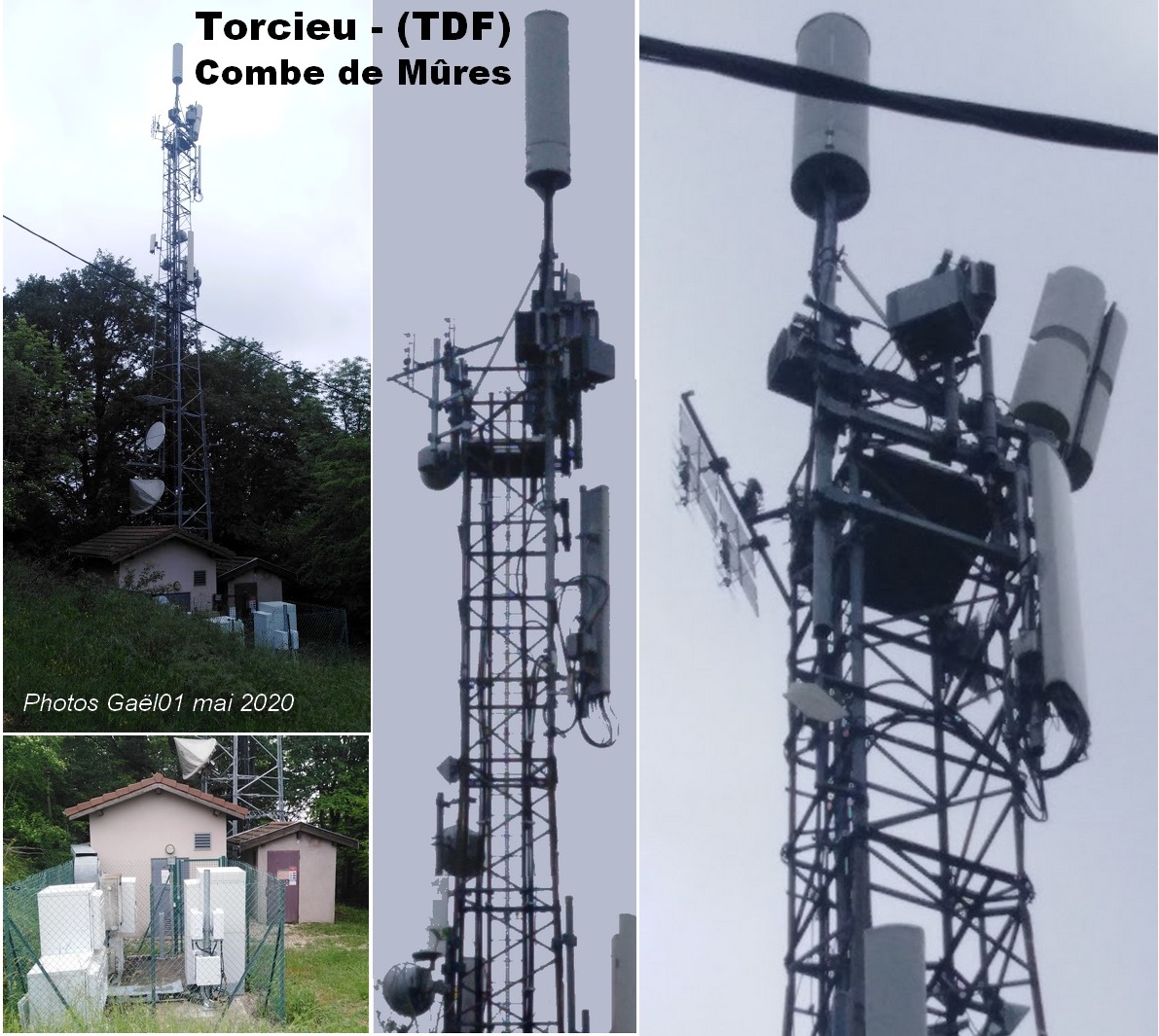

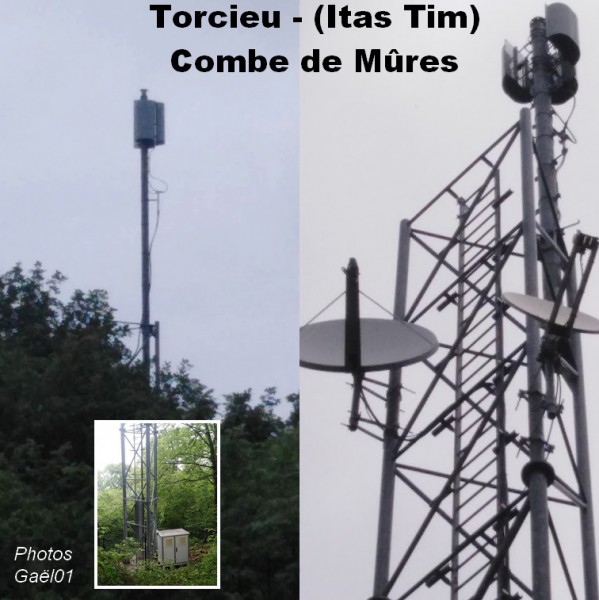

- Torcieu - Dorvan.

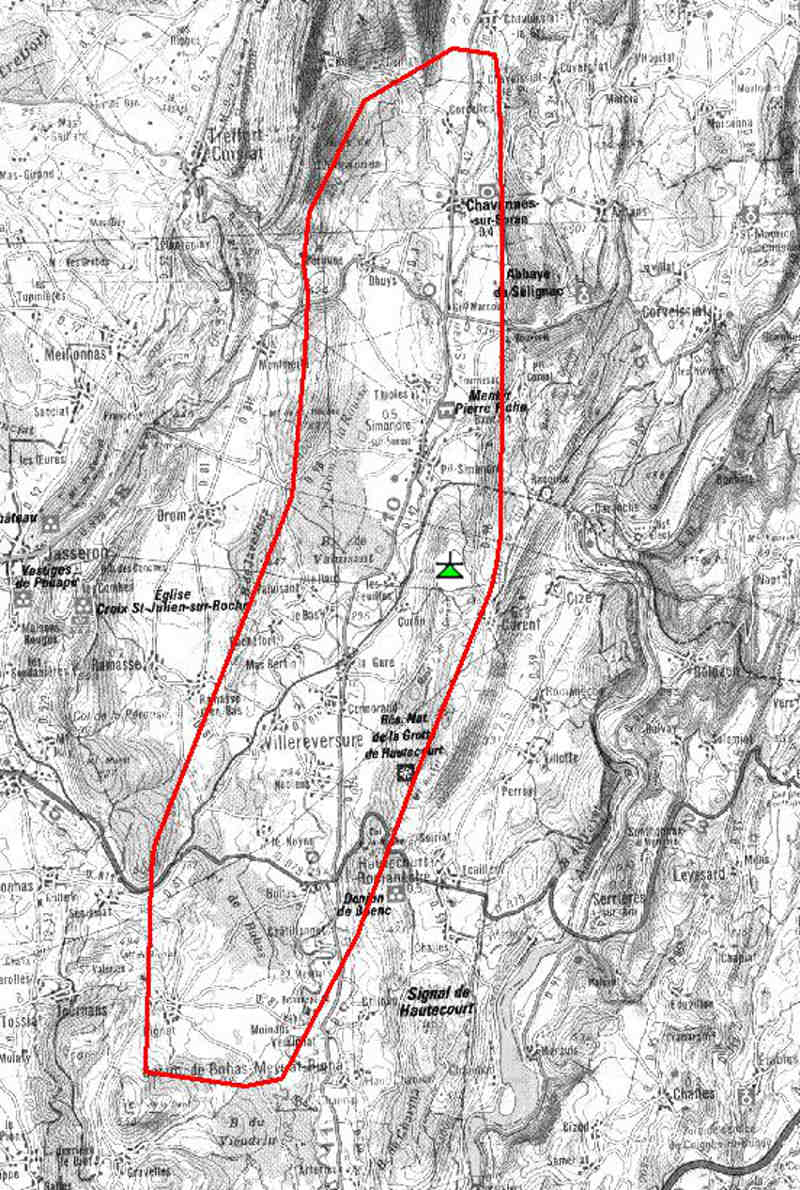

- Villereversure - Condamine.

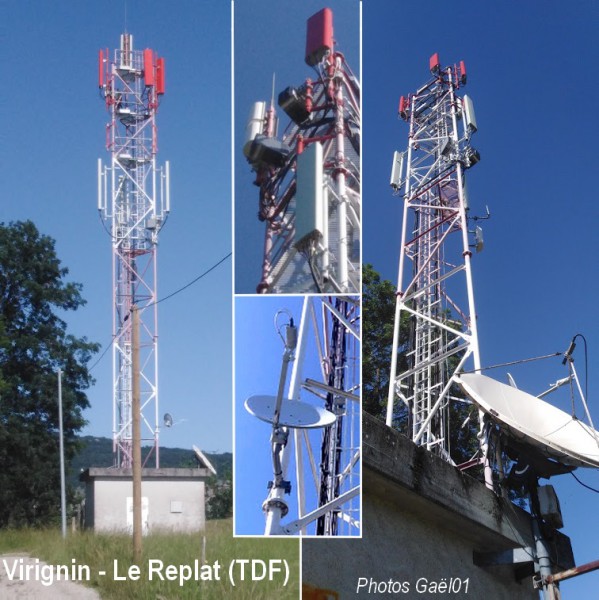

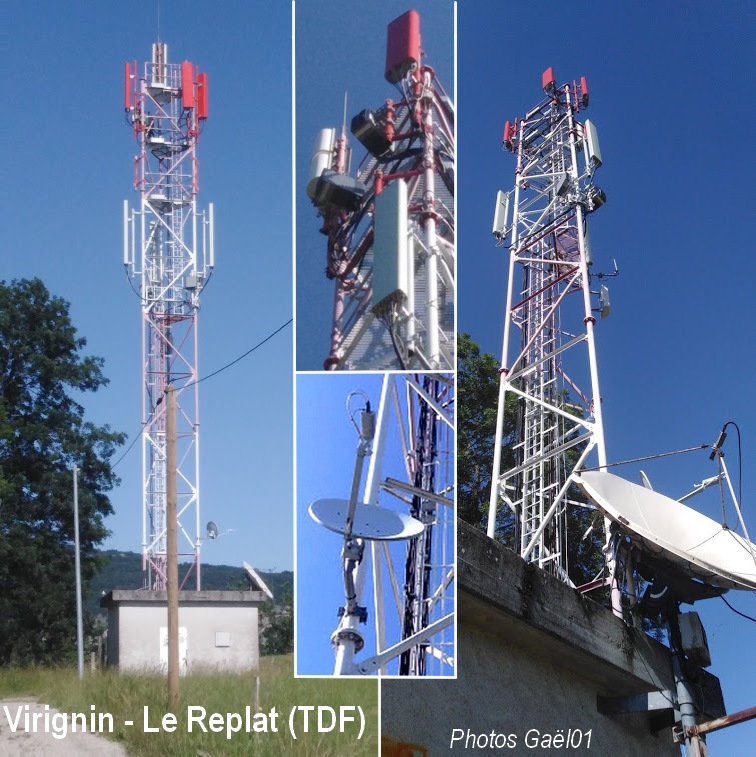

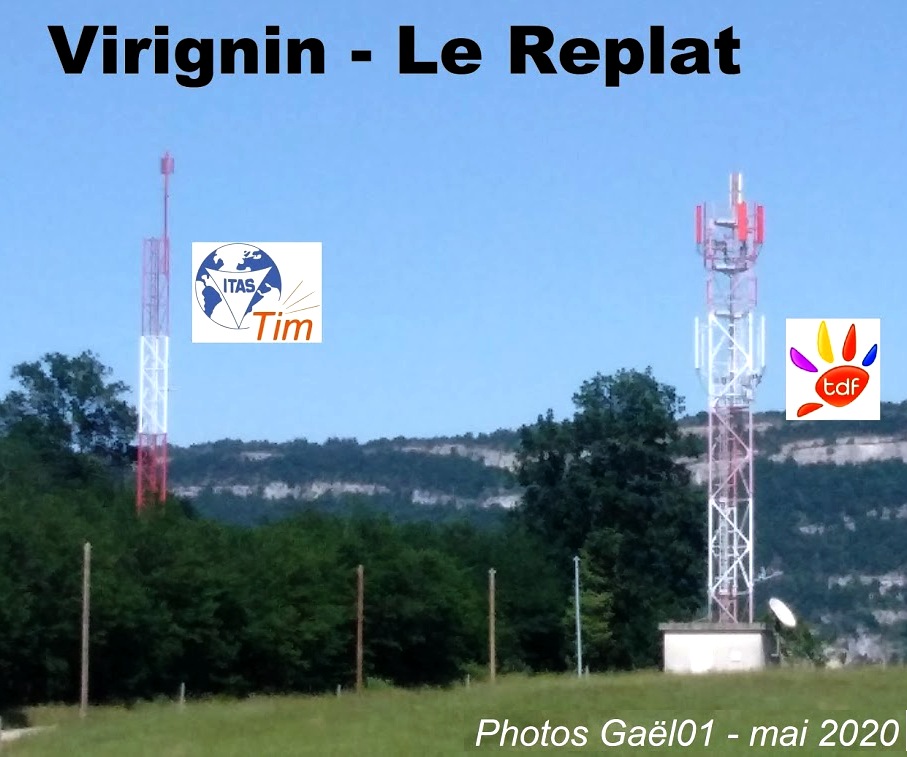

- Virignin - Le Replat.

:arrow: L'émetteur de MONTALIEU-VERCIEU bien que situé sur la commune de Montagnieu dans le département de l'Ain dessert principalement l'agglomération de Montalieu-Vercieu dans le département de l'Isère, il est donc décrit dans le sujet consacré aux émetteurs de ce département.

:arrow: L'émetteur de OYONNAX 1 - NORD - SIÈGES bien que situé sur la commune de Viry dans le département du Jura dessert principalement l'agglomération d'Oyonnax (01), il est donc décrit ici dans le sujet consacré aux émetteurs du département de l'Ain.

:arrow: L'émetteur de LAGNIEU - MONT SERVERIN bien que situé en Isère sur la commune de Parmilieu dessert surtout l'agglomération de Lagnieu (01), il est donc décrit ici dans le sujet consacré aux émetteurs du département de l'Ain.

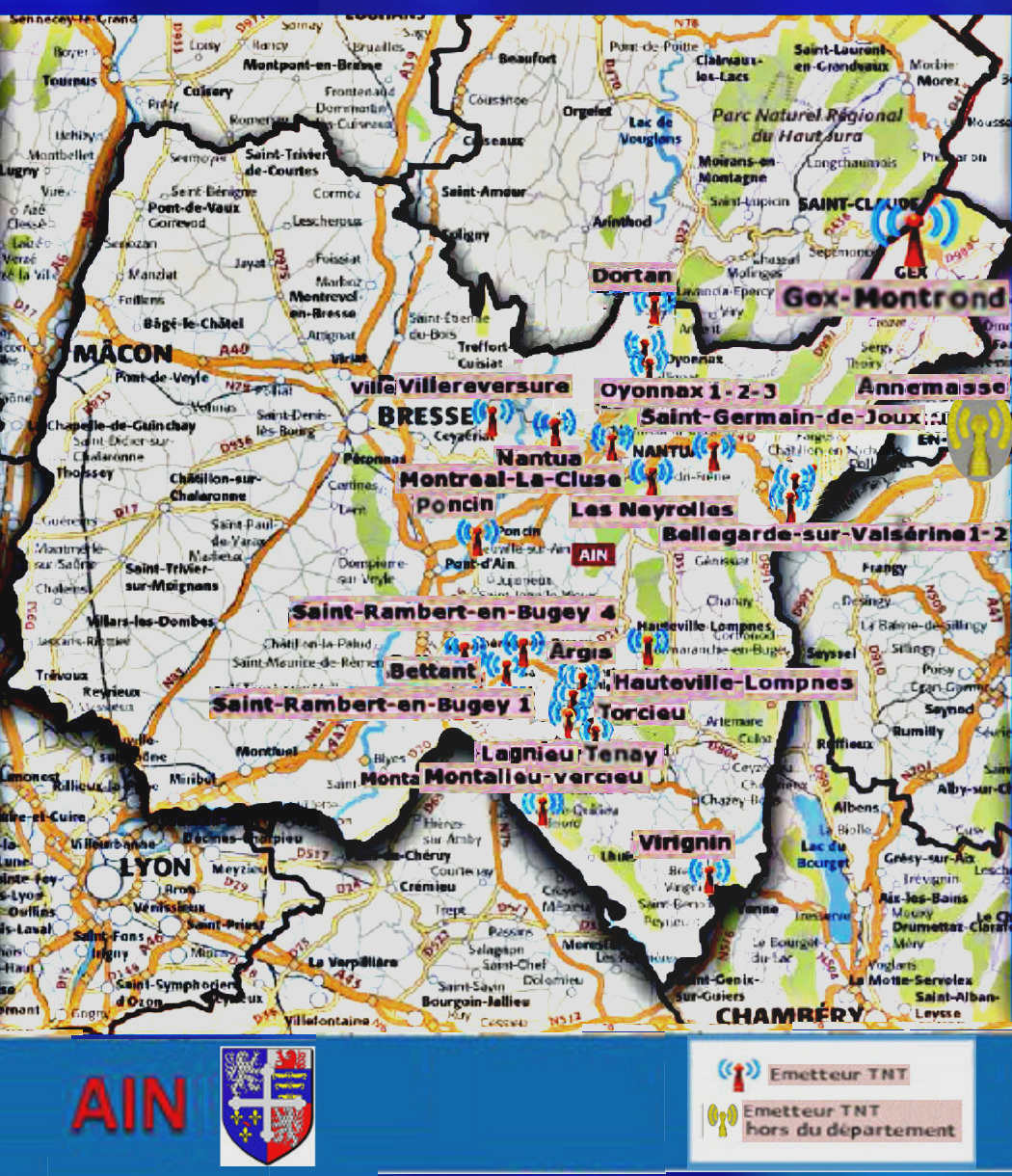

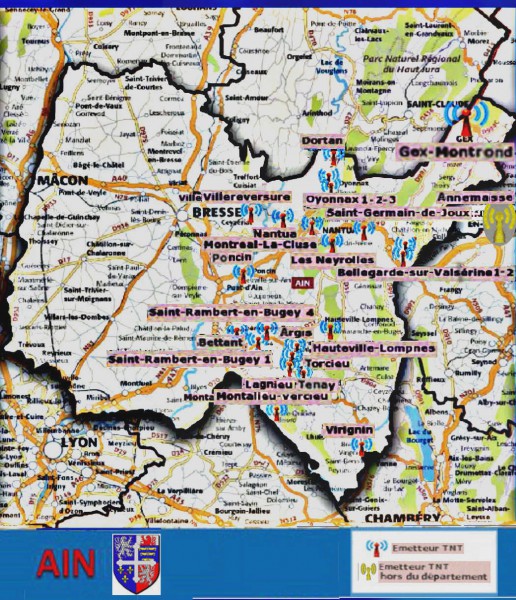

Positionnement des émetteurs TNT du département de l'Ain :

Cliquez sur la carte pour l'agrandir


:arrow: Carte interactive des émetteurs TNT et FM de l'Ain réalisée par Gaël01
https://drive.google.com/open?id=1Qn2SCDa68EMkJi8_Ez5k1U0t7pEHqtrL&usp=sharing


Liste des anciens topics :
:arrow: Emetteur de Gex Montrond
:arrow: Emetteur de Gex Nord-Est
:arrow: Emetteur d'Oyonnax


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites du CSA (ARCOM) ou de TDF :
:arrow: Ma Couverture TNT (CSA)
:arrow: MaTNT (Test de couverture TDF)



COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition des multiplex locaux (R1 et R15) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

GEX - MONTROND

Émetteur principal.

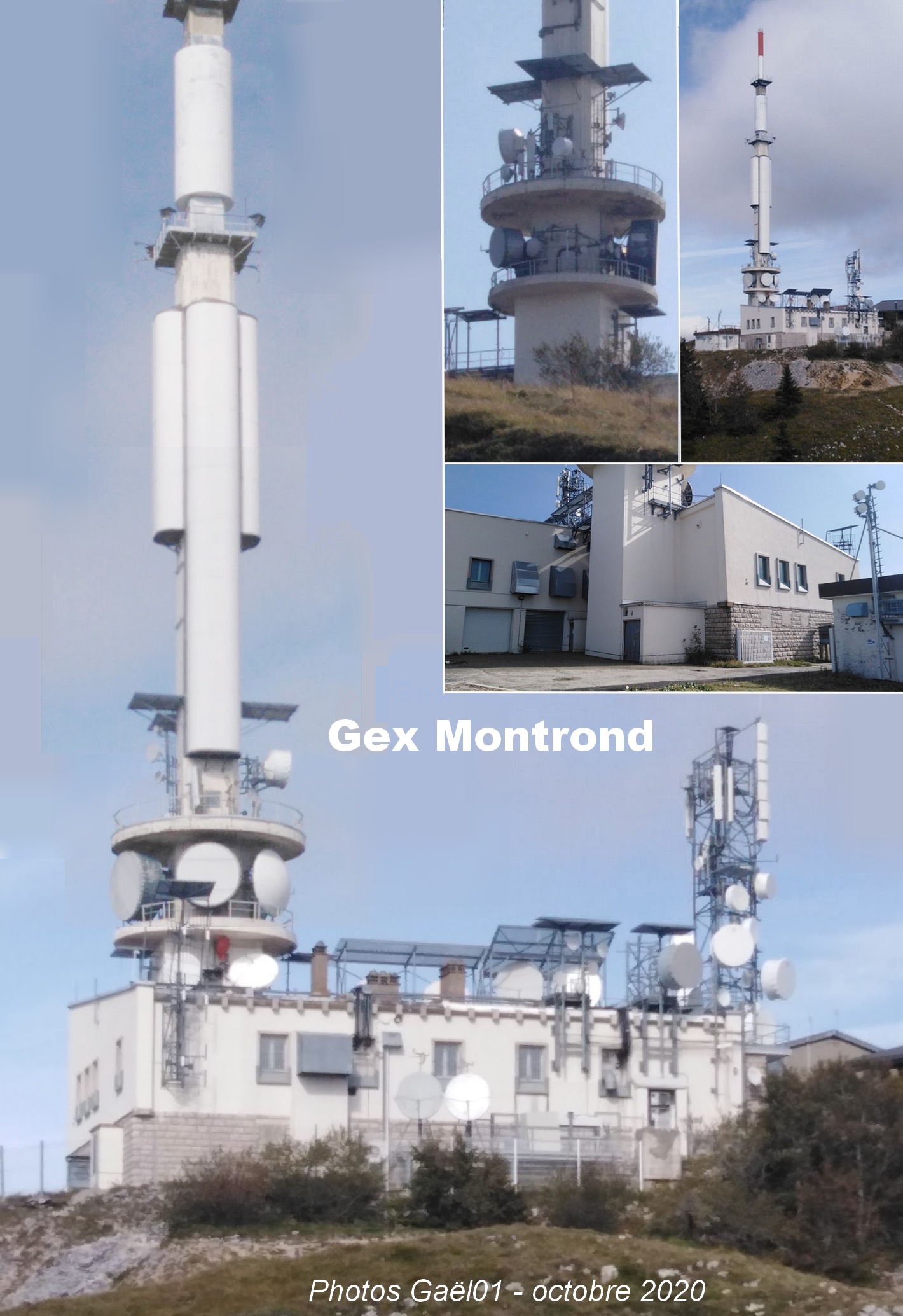

:arrow: Localisation du pylône TDF du Petit Montrond, sur la commune de Mijoux :

D'autres photos sont disponibles ici

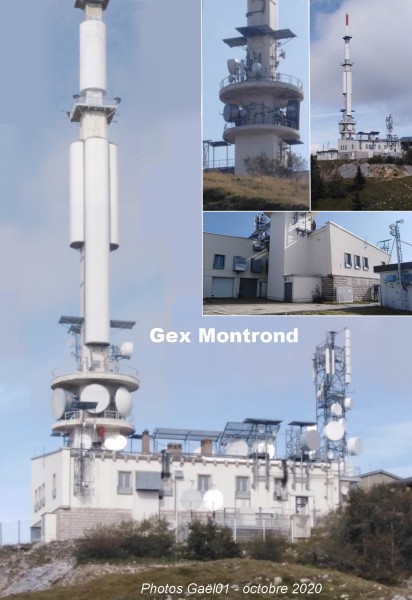

01 Gex-Montrond BIS.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 63kW (TDF).
R6: 24H 63kW (TDF).
R3: 27H 63kW (TDF).
R4: 28H 63kW (TDF).
R7: 39H 63kW (TDF).
R1: 45H 63kW (TDF).

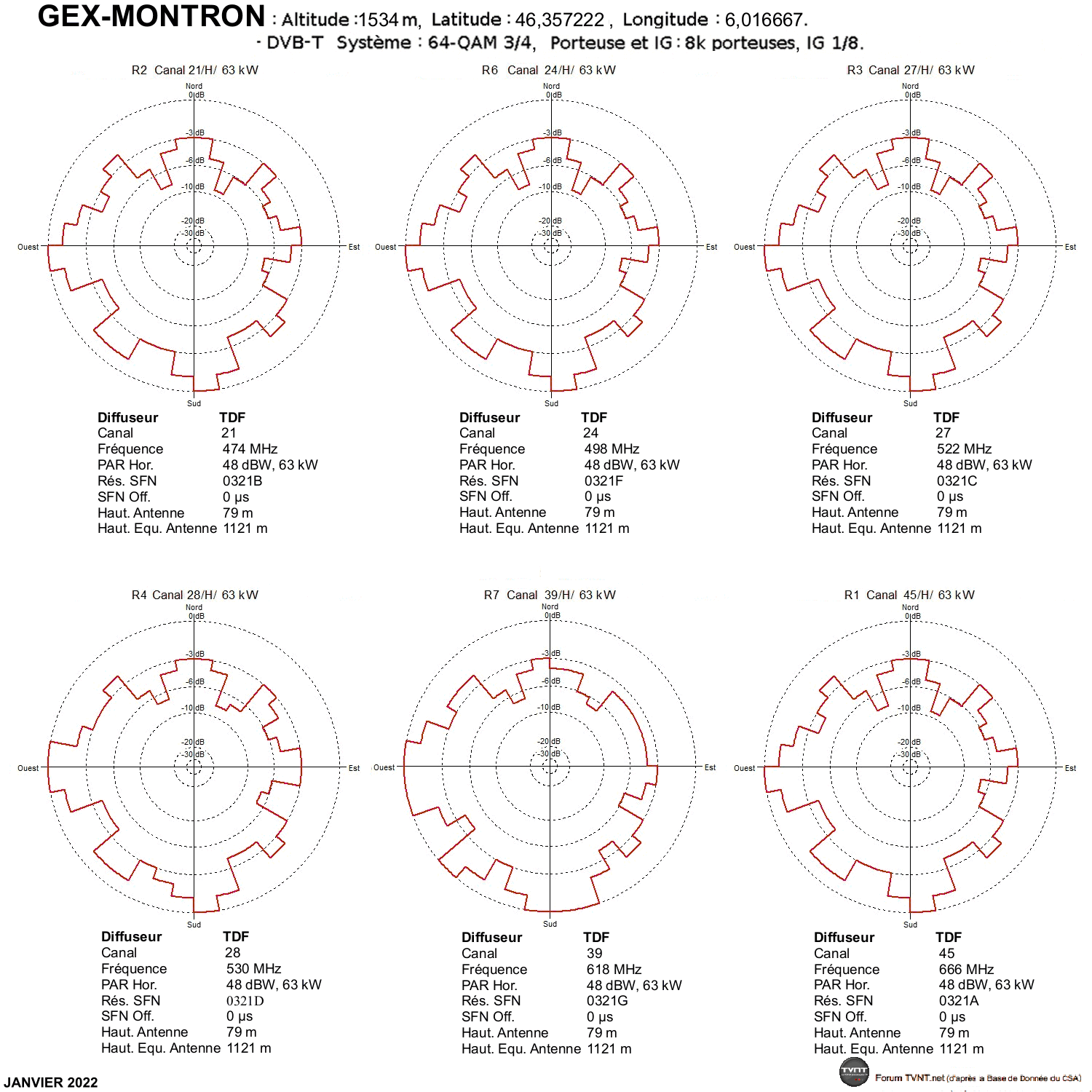

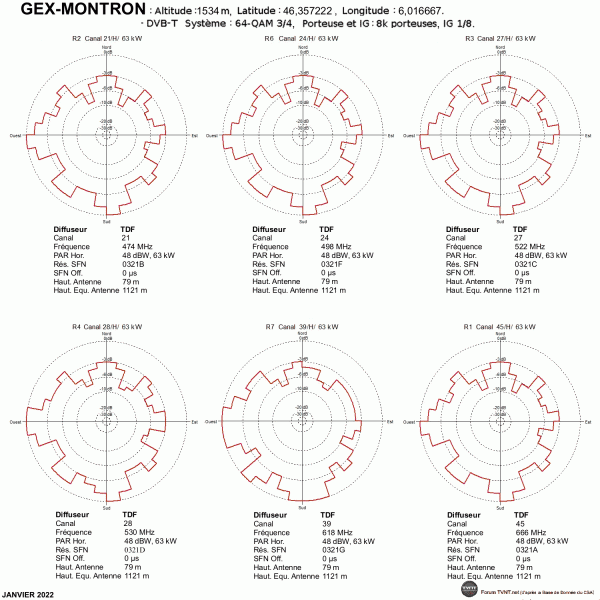

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

ANNEMASSE - DIVONNE - VESANCY

Cet émetteur diffuse uniquement la chaine locale 8 MONT BLANC sur un simplex (R15).

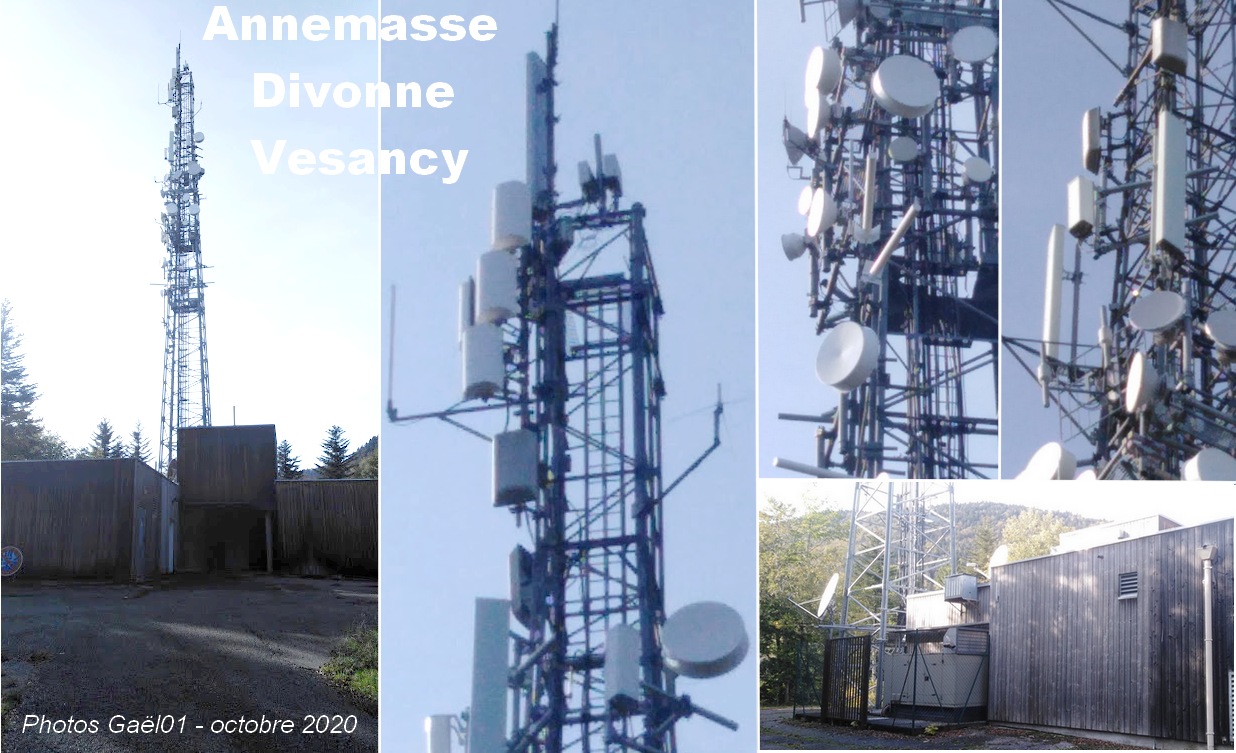

:arrow: Localisation du pylône TDF de Riamont, sur la commune de Vesancy :

D'autres photos sont disponibles ici

01 Annemasse - Divonne - Vesancy..jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien


:arrow: Composition du simplex R15 :

:arrow: Caractéristiques techniques du simplex :
R15: 46H 191W (TDF).

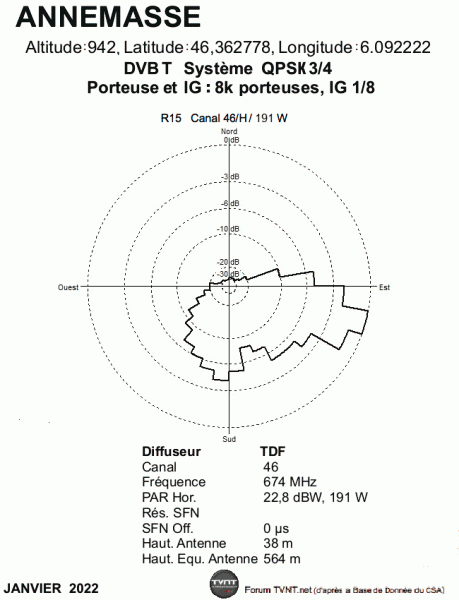

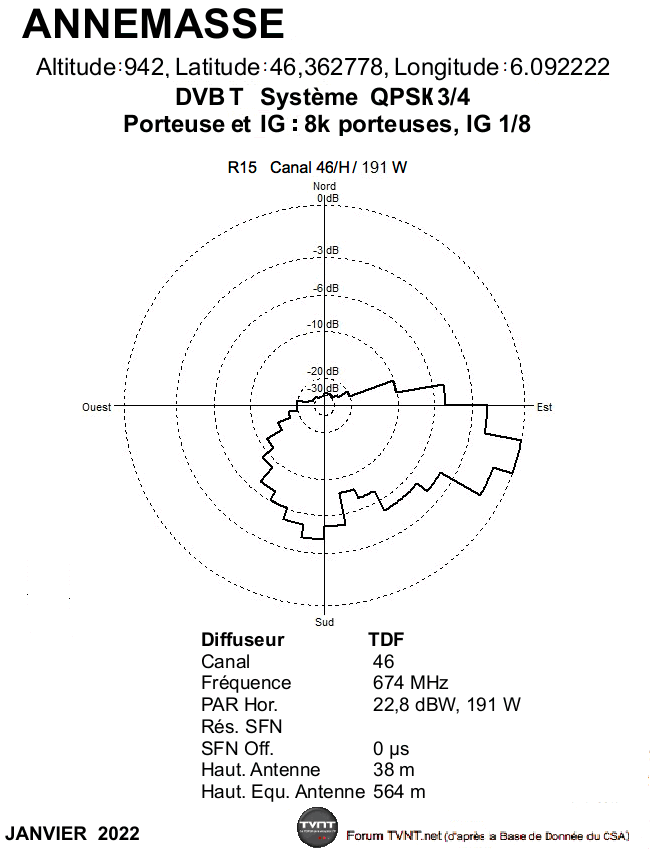

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

ARGIS - PLOMB

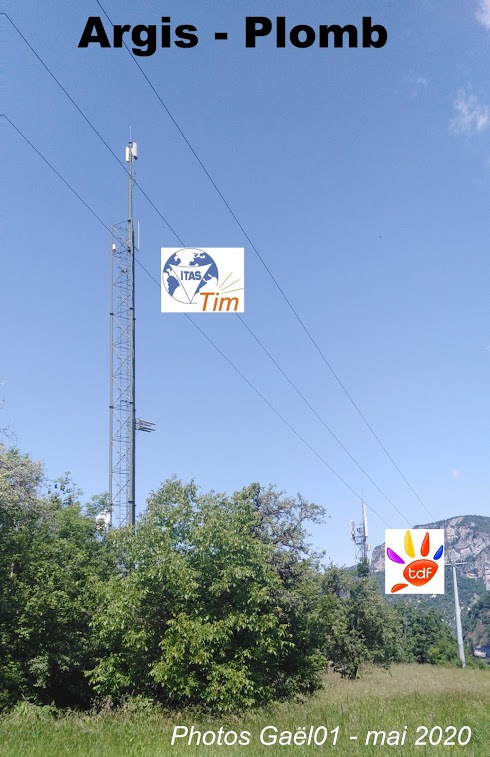

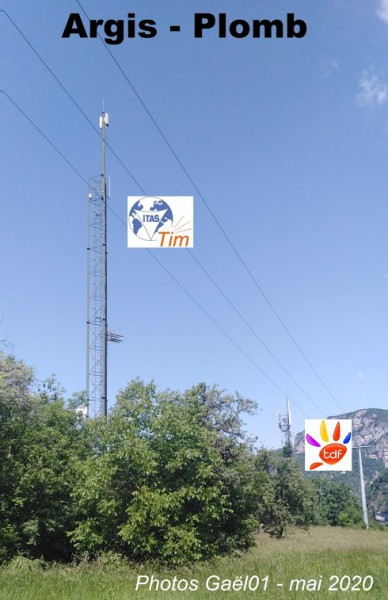

Il y a 2 pylônes pour l'émission de la TNT sur le site de Plomb, au lieu dit La Combe, sur la commune de Tenay :
01 Argis-Plomb TDF+ ITAS.jpg
cliquer sur l'image pour l'agrandir

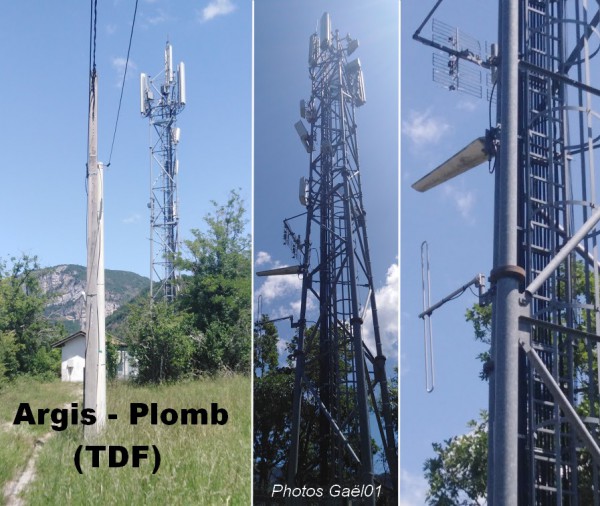

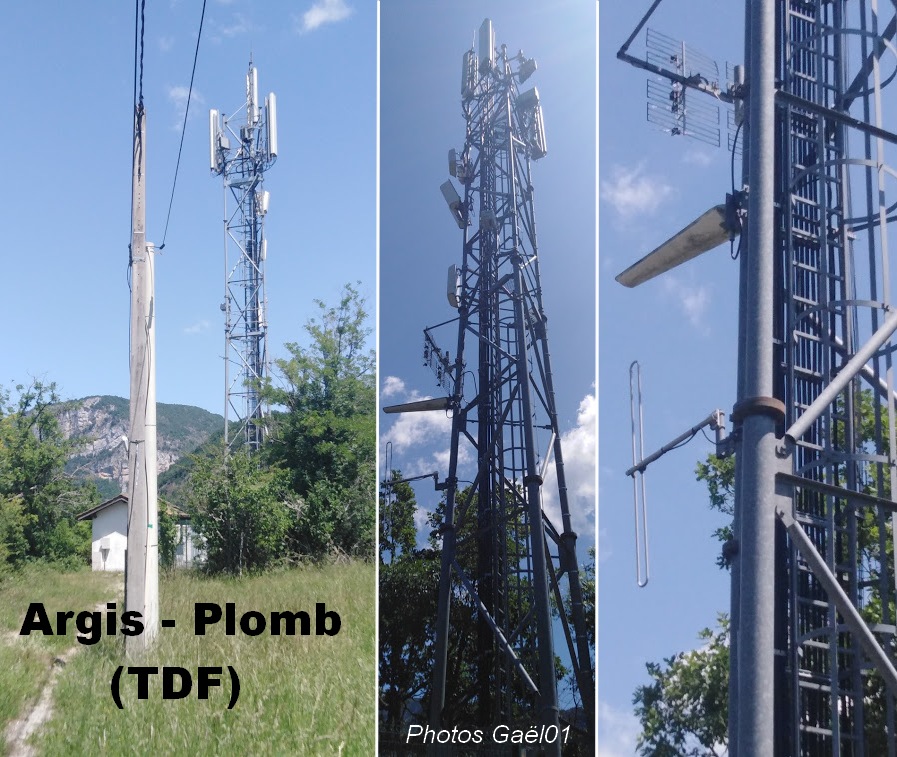

:arrow: Localisation du pylône TDF qui diffuse le multiplex R1 :

01 Argis-Plomb TDF.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

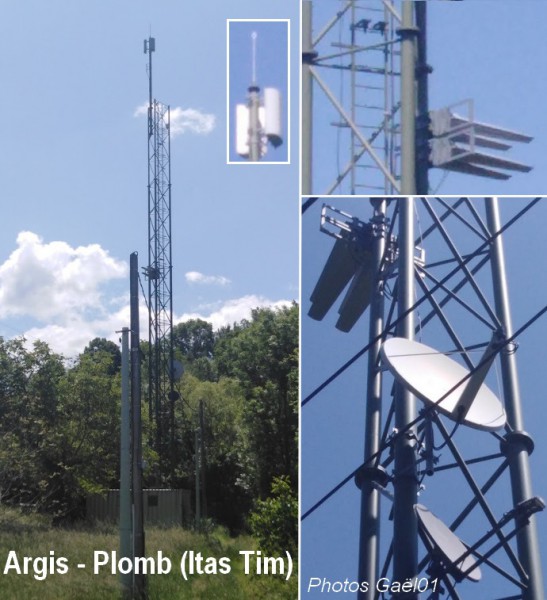

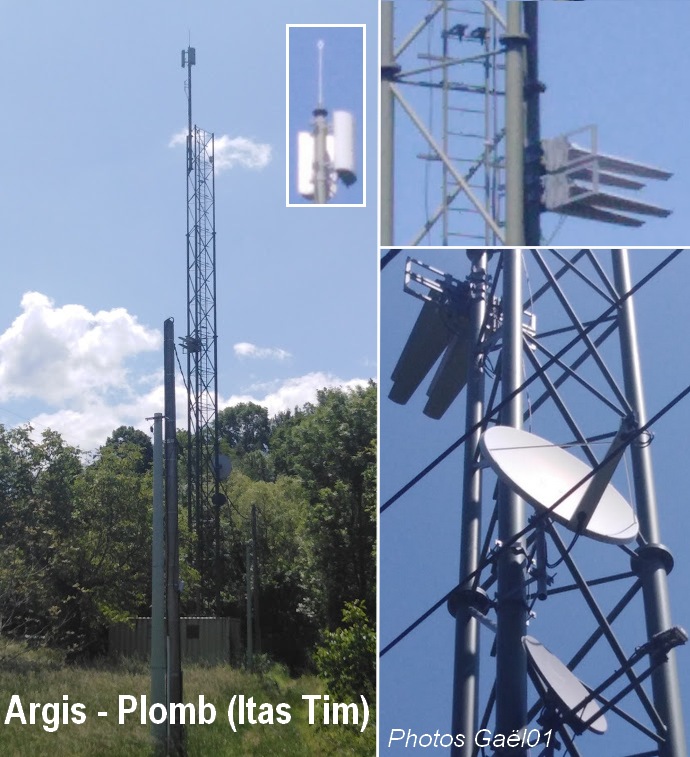

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4, R6 et R7 :

01 Argis - Plomb (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1W (TDF).
R4: 40H 1W (TDF).
R1: 43H 1W (TDF).
R2: 44H 1W (TDF).
R6: 46H 1W (TDF).

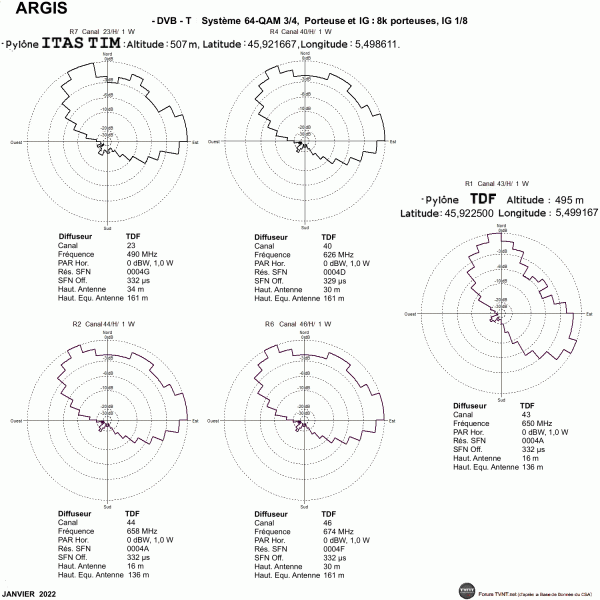

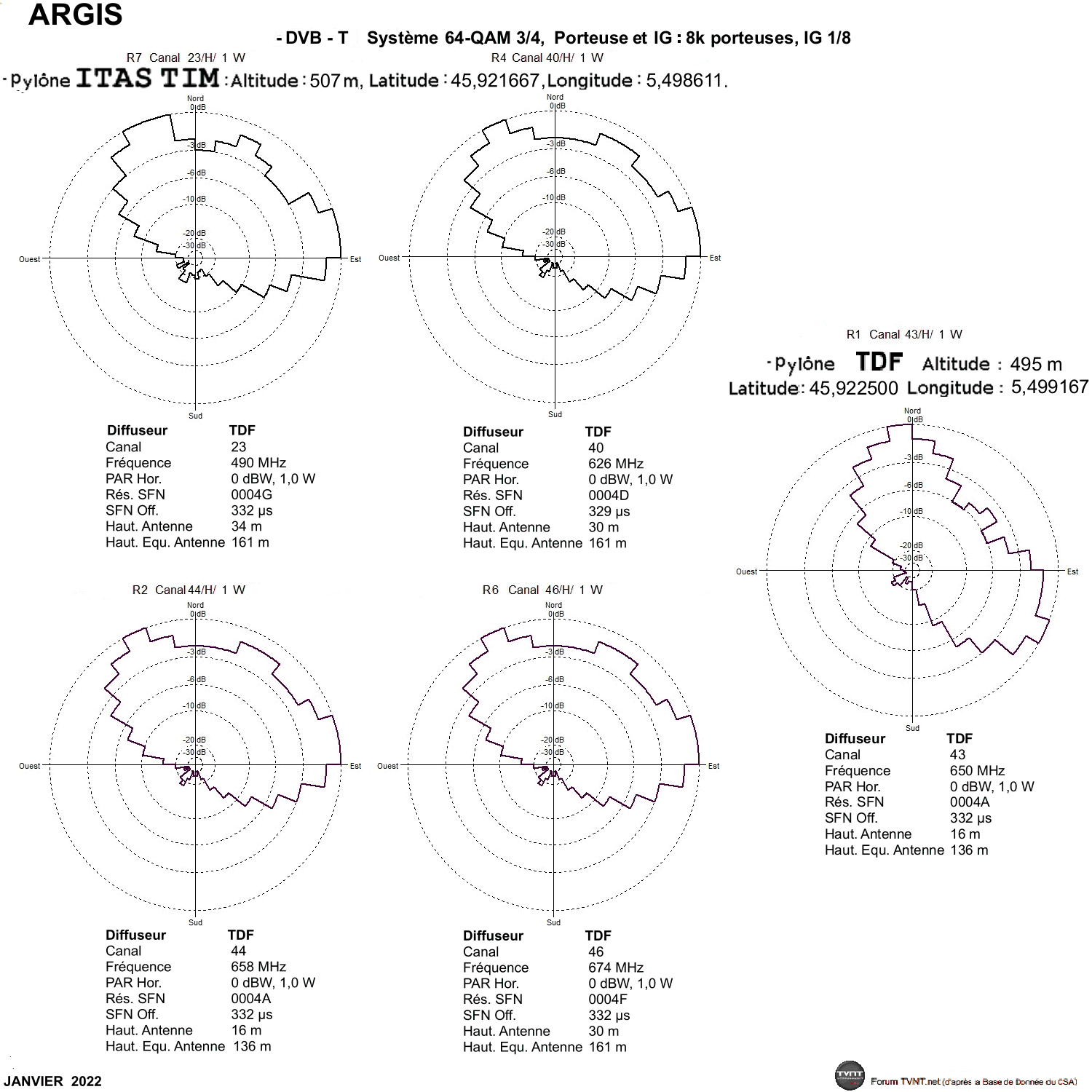

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

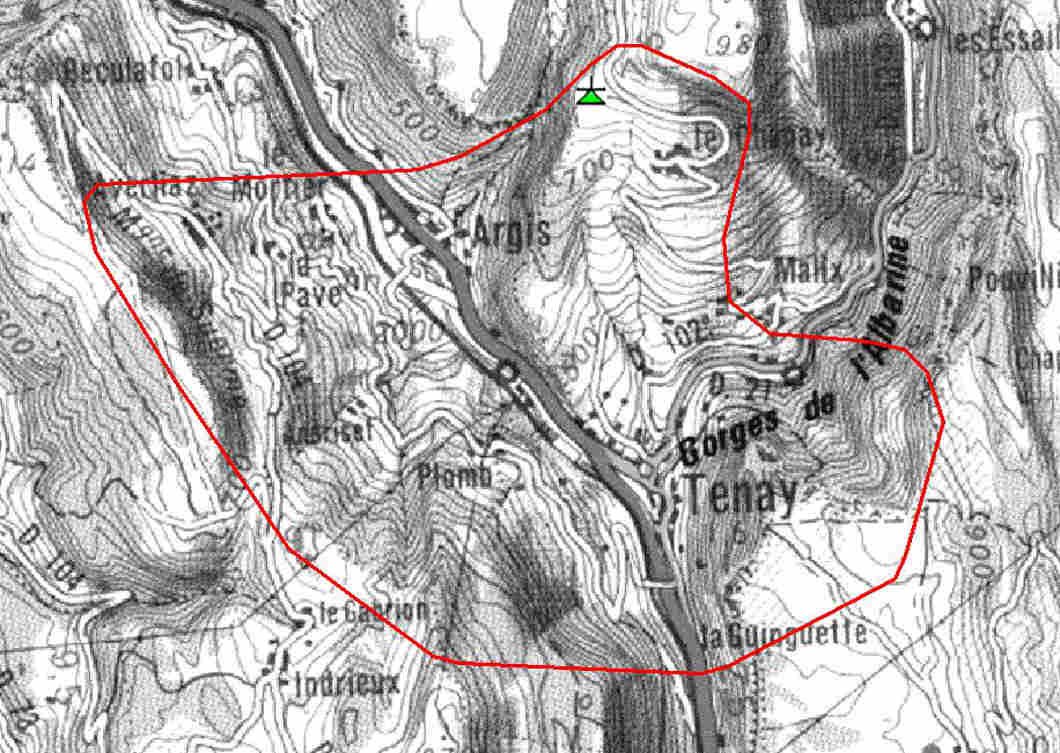

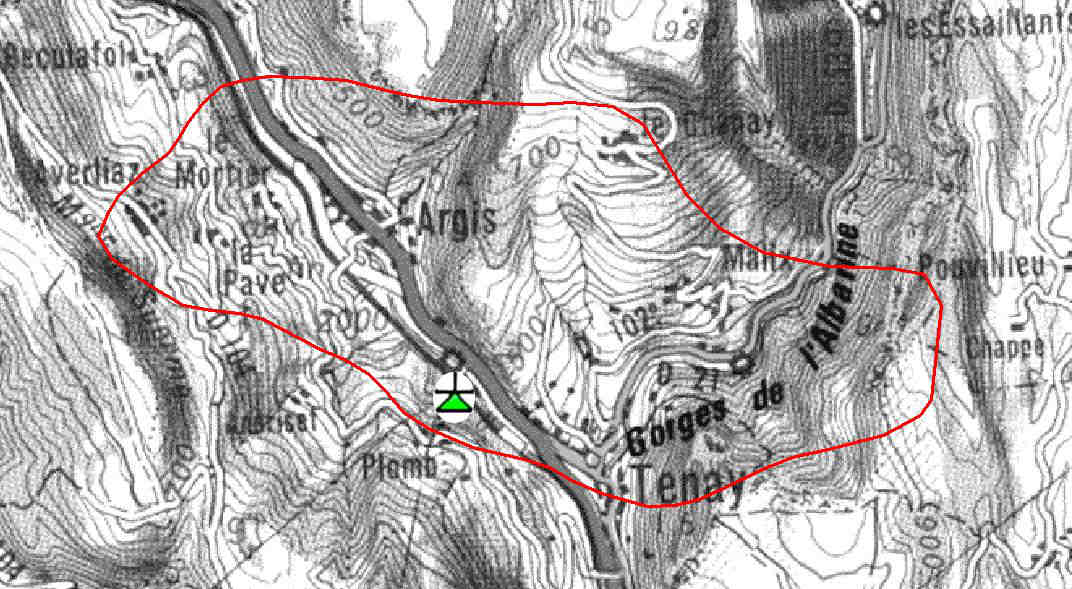

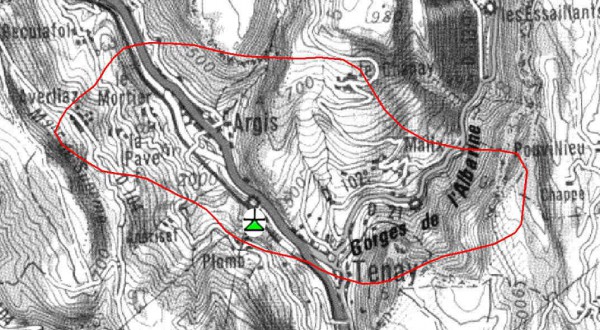

:arrow: Carte de couverture de l'émetteur :
Cliquez pour l'agrandir


-------------------------------------------------------------------------------------

BELLEGARDE-SUR-VALSERINE 1 - LE SORGIA D'EN HAUT

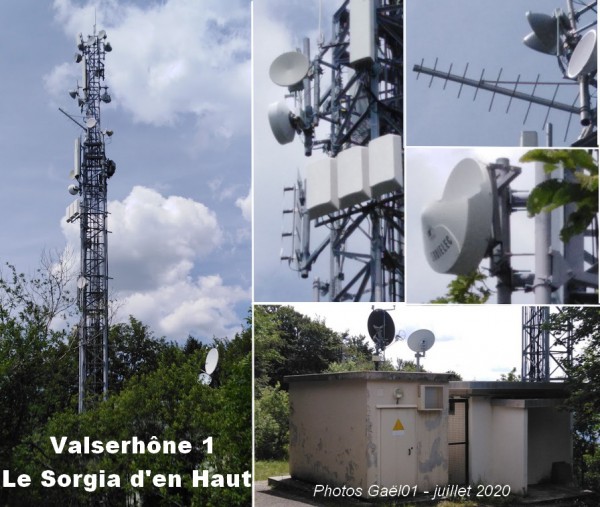

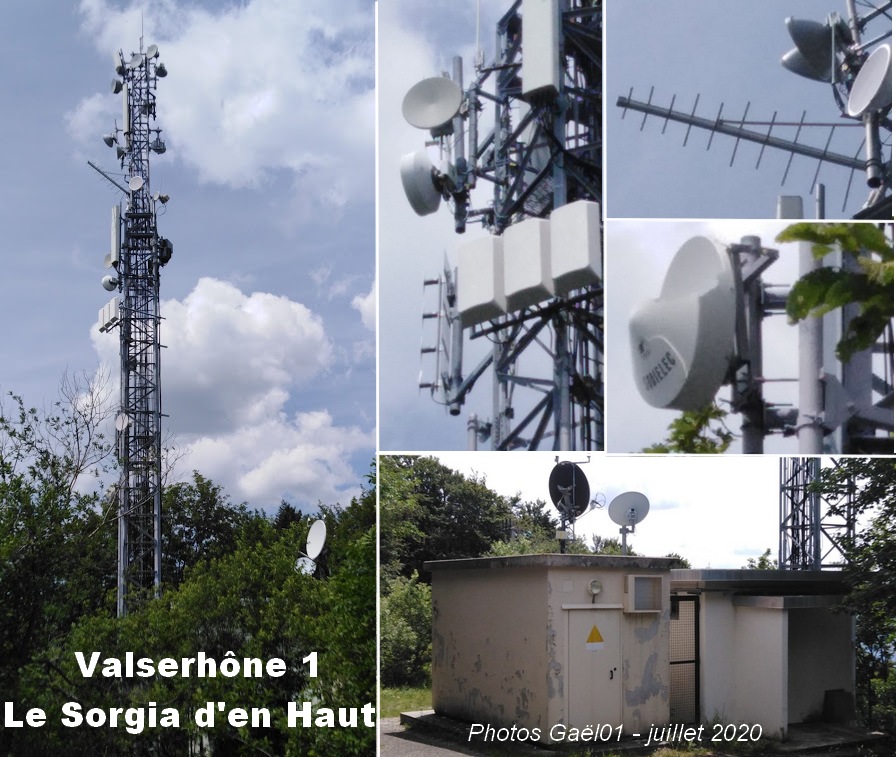

:arrow: Localisation du pylône TDF du Sorgia d'En Haut, à Bellegarde-sur-Valserine, commune de Valserhône :

D'autres photos sont disponibles ici

01 Valserhône 1 - Le Sorgia d'en Haut.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 20W (TDF).
R2: 32H 20W (TDF).
R7: 33H 20W (TDF).
R3: 37H 20W (TDF).
R1: 38H 20W (TDF).
R6: 48H 20W (TDF).

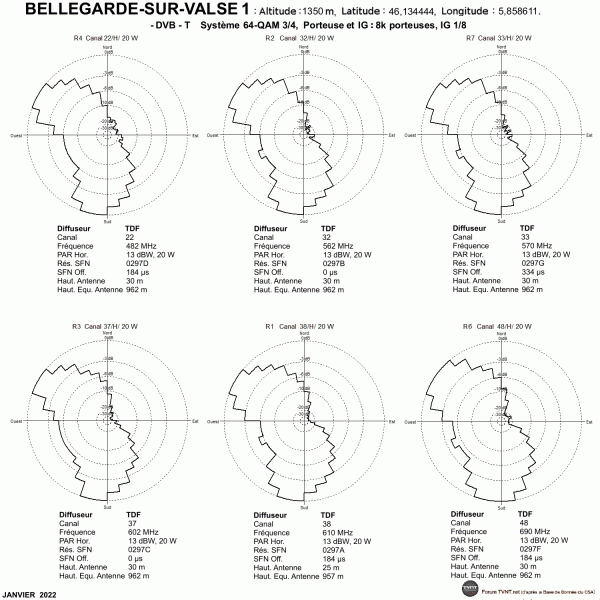

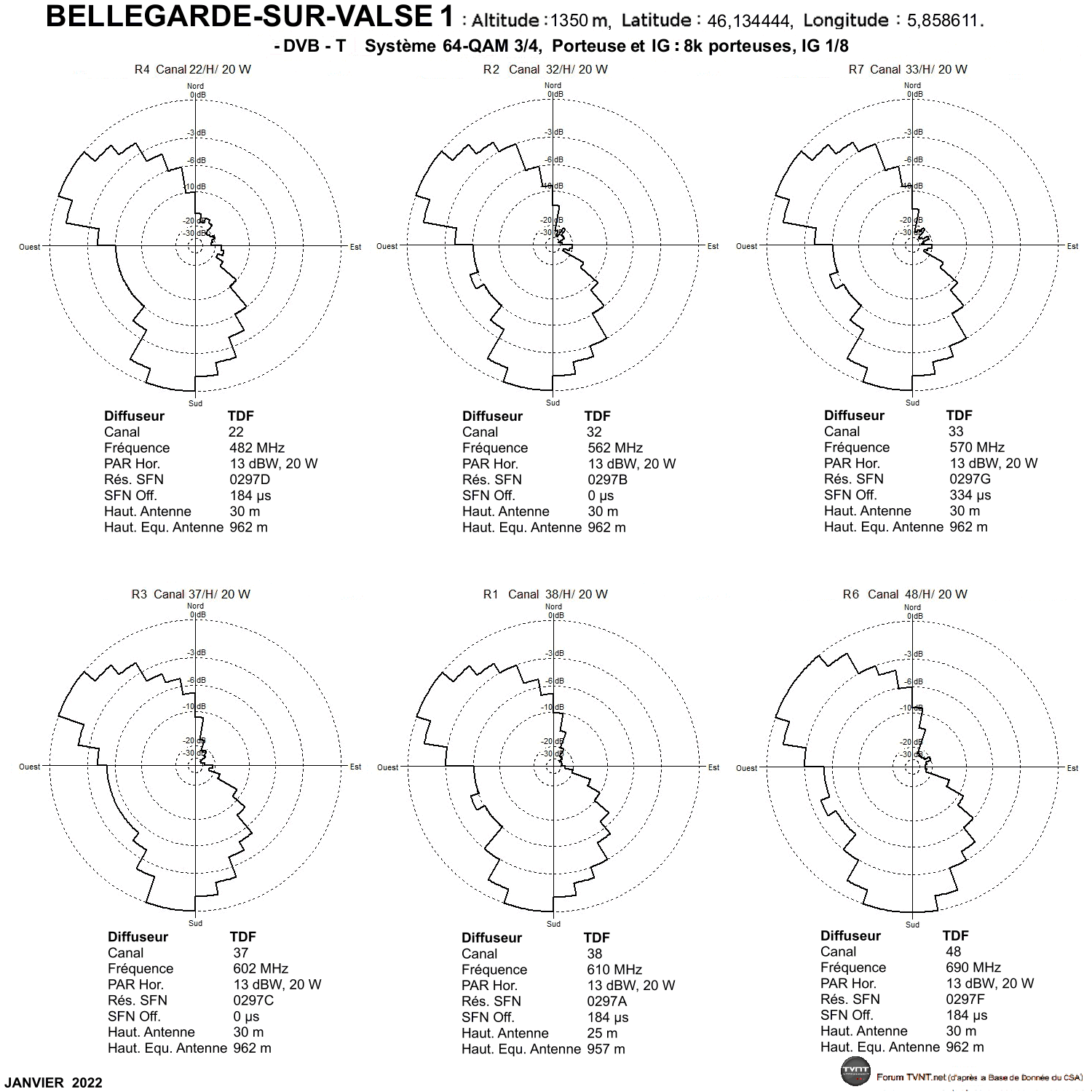

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

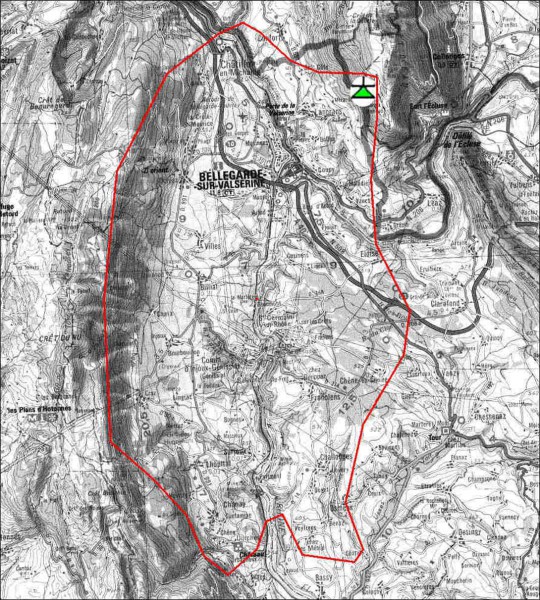

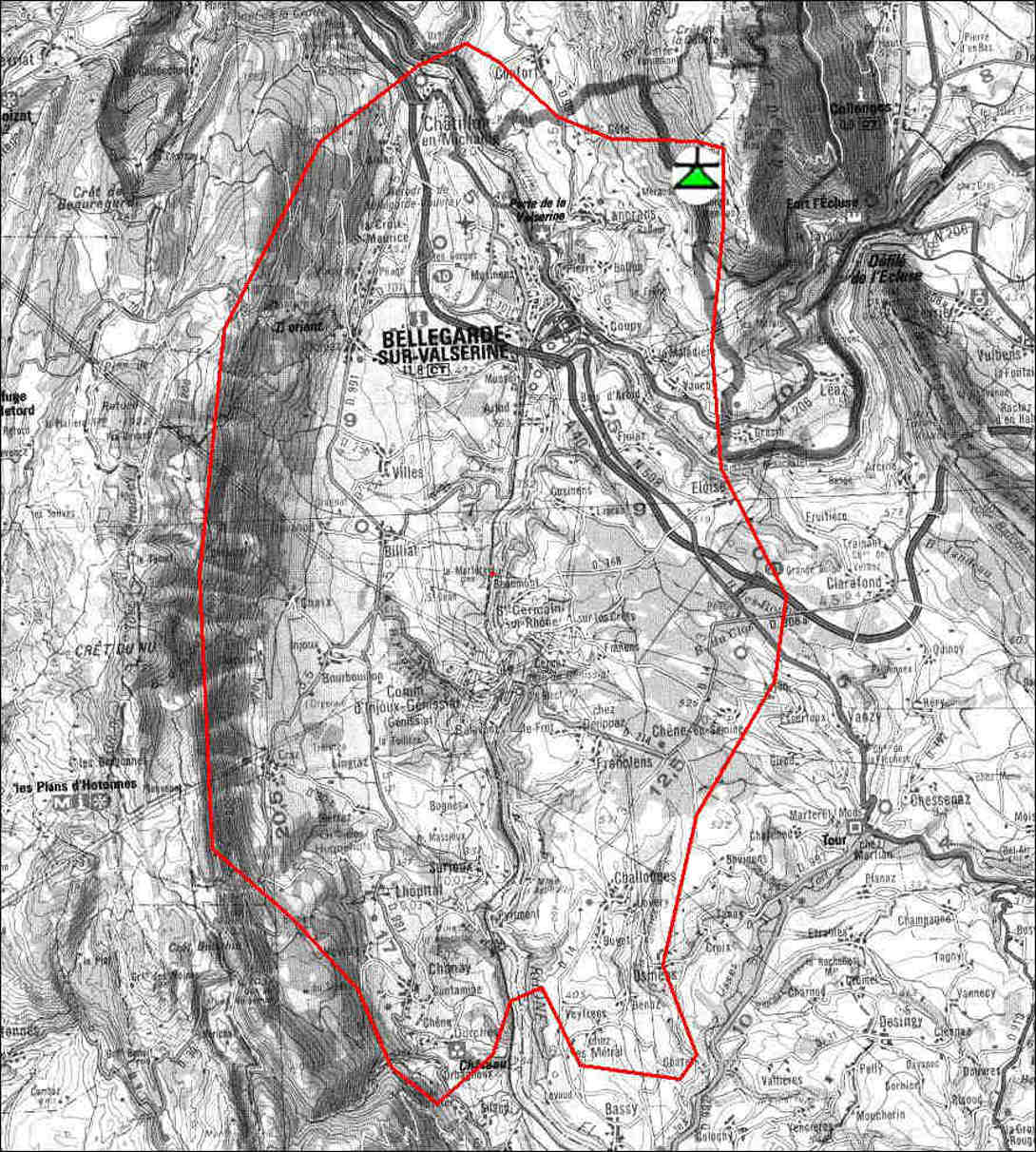

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Bellegarde sur valserine1.JPG


-------------------------------------------------------------------------------------

BELLEGARDE-SUR-VALSERINE 2 - OUEST - PLACE HENRI DUNANT

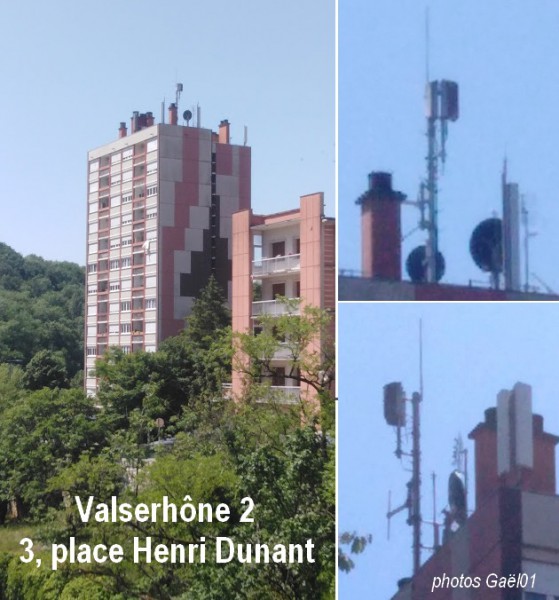

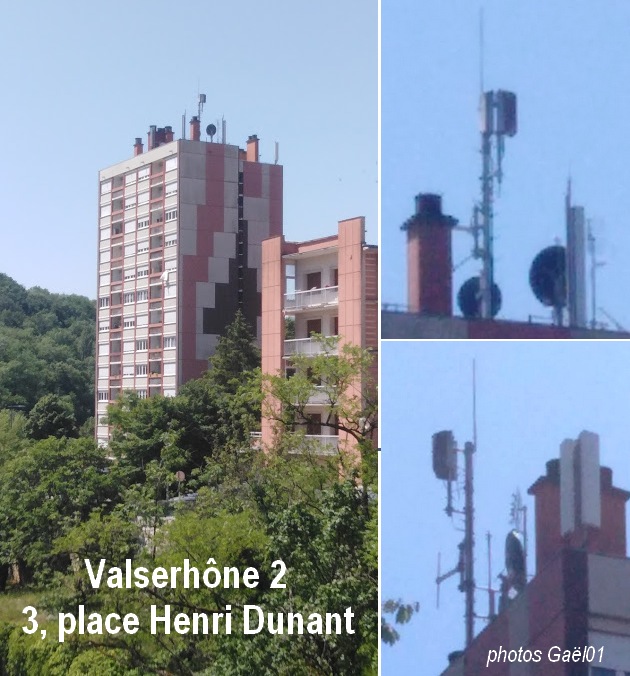

:arrow: Localisation du pylône TDF sur immeuble HLM du 3 place Henri Dunant, à Bellegarde-sur-Valserine, commune de Valserhône :

01 Valserhône 2 - 3, place Henri Dunant.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 1,1W (TDF).
R2: 32H 1,1W (TDF).
R7: 33H 1,1W (TDF).
R3: 37H 1,1W (TDF).
R1: 38H 1W (TDF).
R6: 48H 1,1W (TDF).

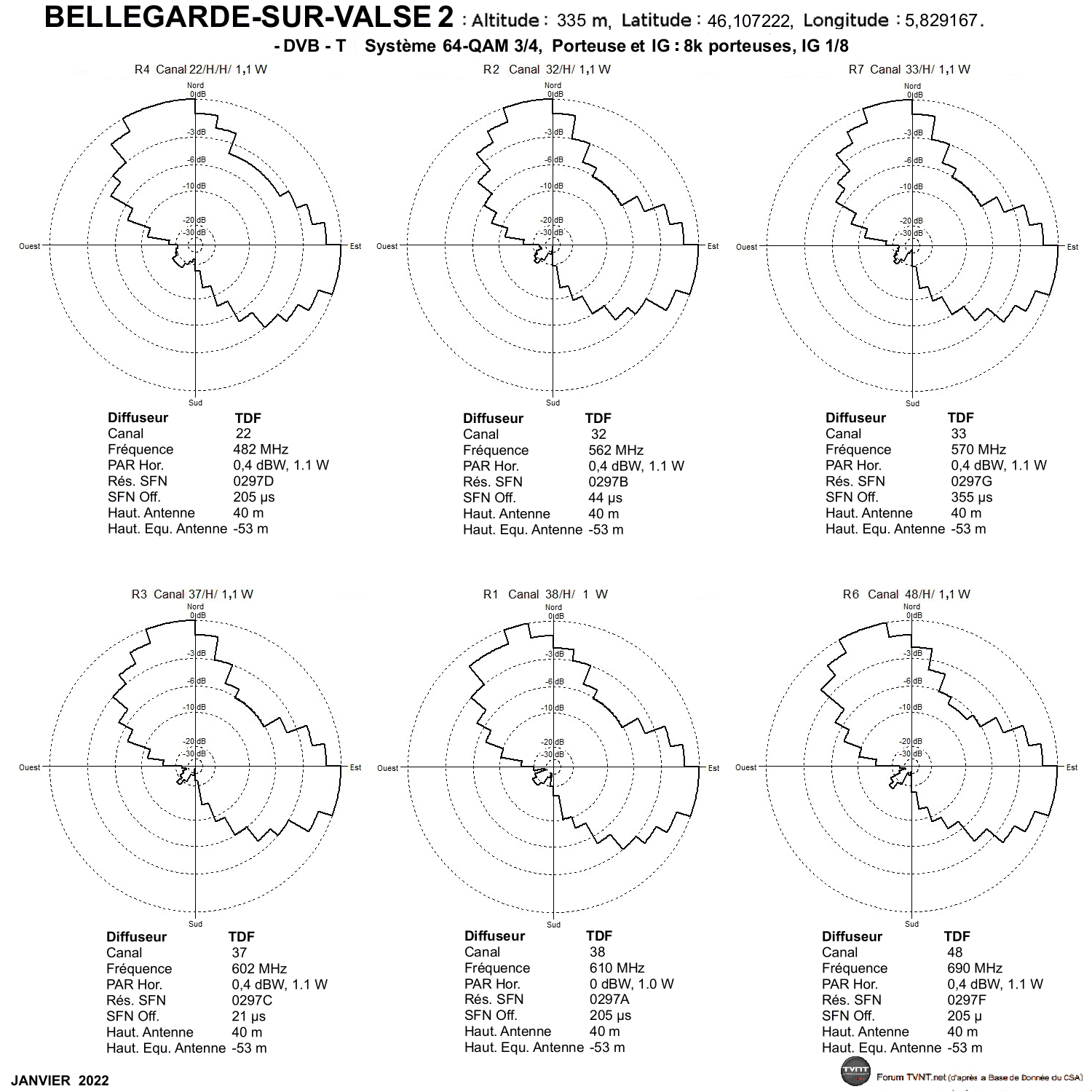

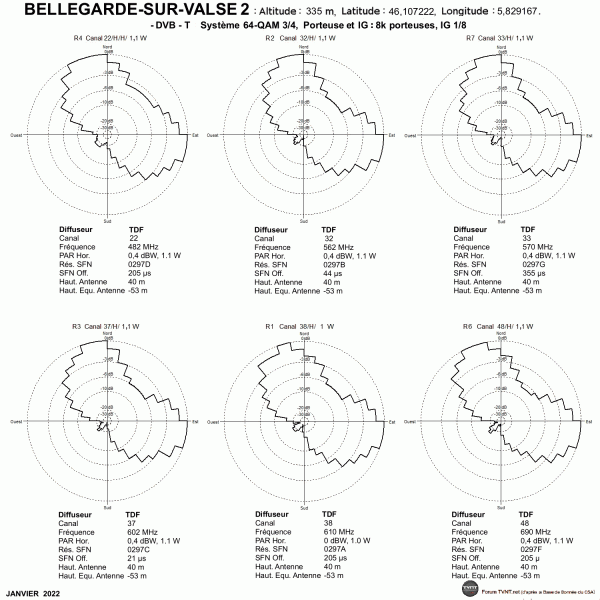

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

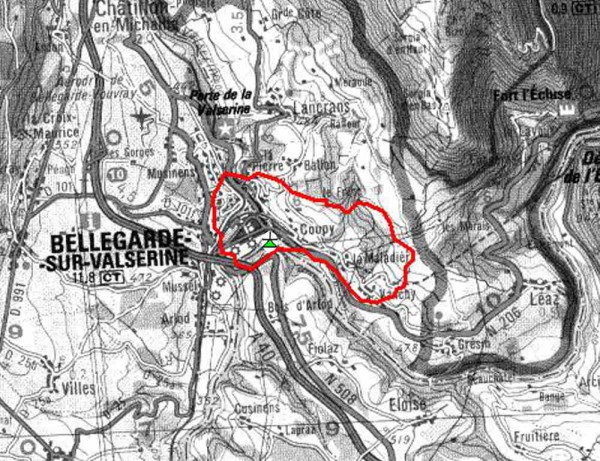

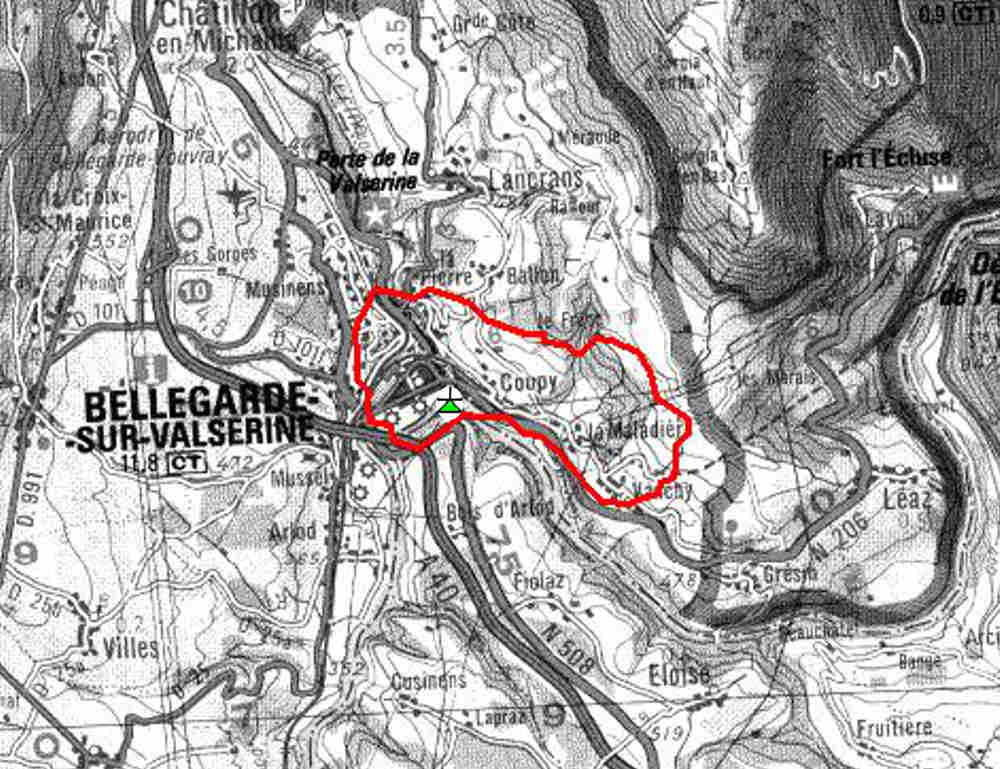

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Bellegarde sur Valserine 2.JPG


-------------------------------------------------------------------------------------

BETTANT - LES ARAINES

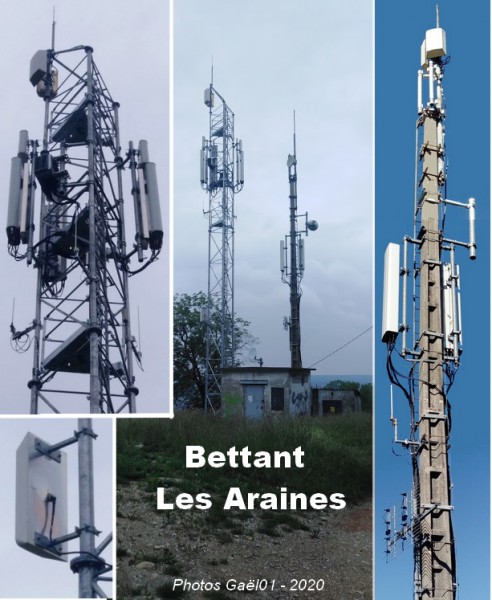

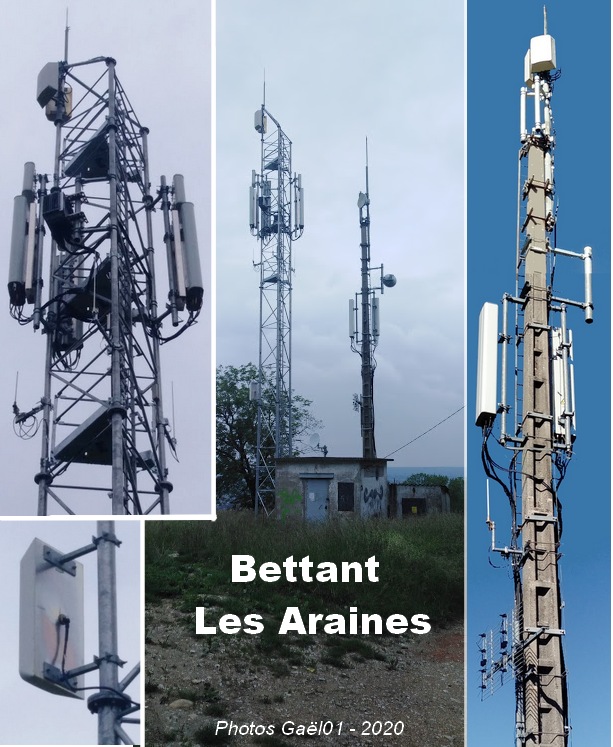

:arrow: Localisation du pylône TDF, au lieu dit Les Araines, sur la commune d'Ambérieu-en-Bugey :

01 Bettant - Les Araines2020.jpg
cliquer sur la photo pour agrandir
Photos Gaël 01, galerie sous ce lien et celui-ci

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1,1W (TDF).
R4: 40H 1W (TDF).
R3: 41H 1,1W (TDF).
R1: 43H 1W (TDF).
R2: 44H 1W (TDF).
R6: 46H 1W (TDF).

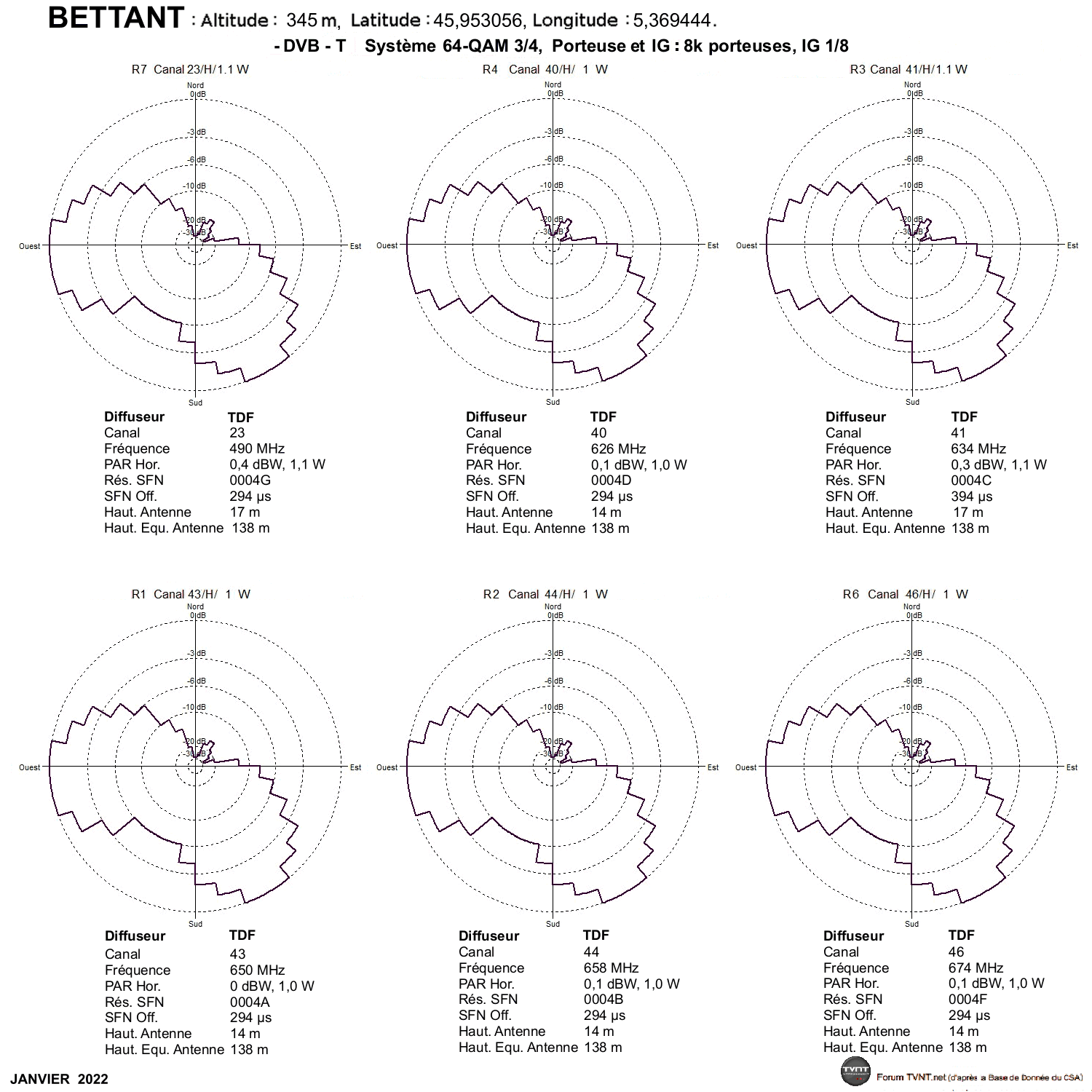

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

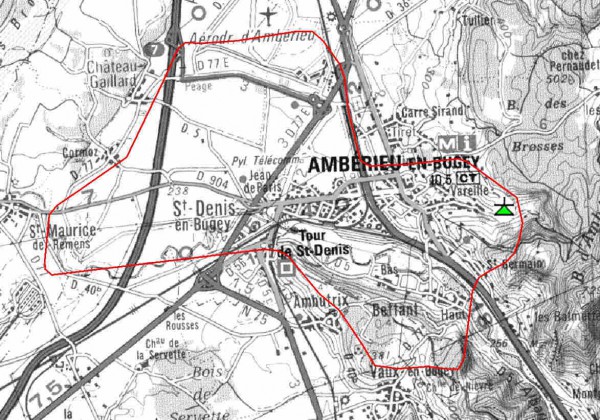

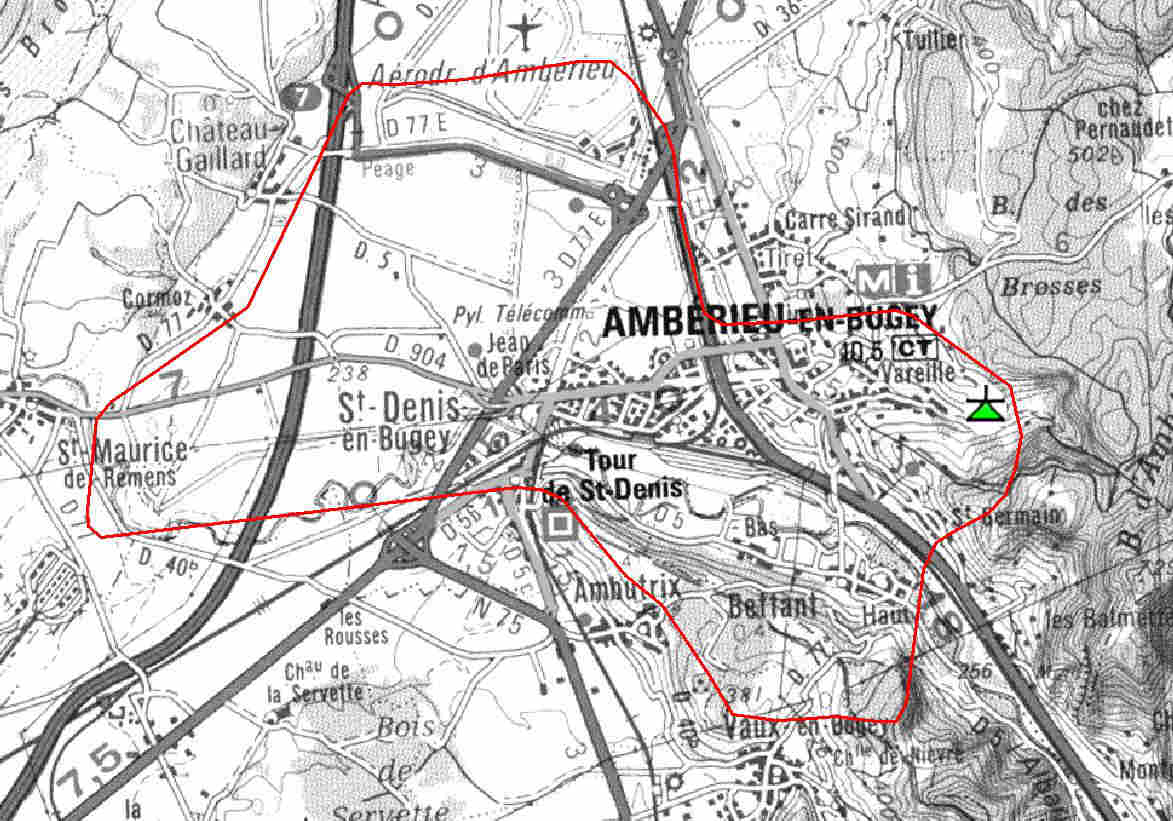

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

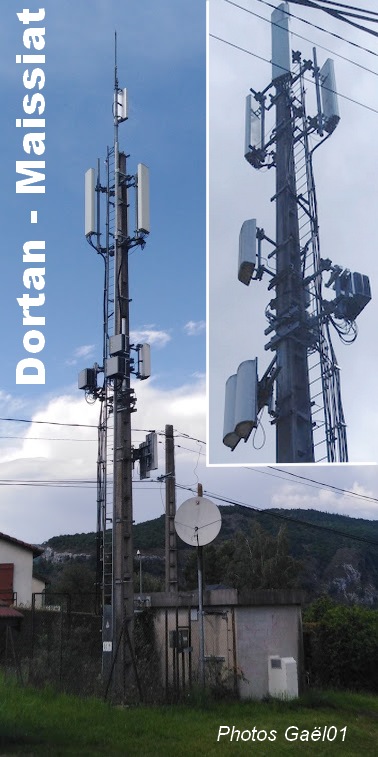

DORTAN - MAISSIAT

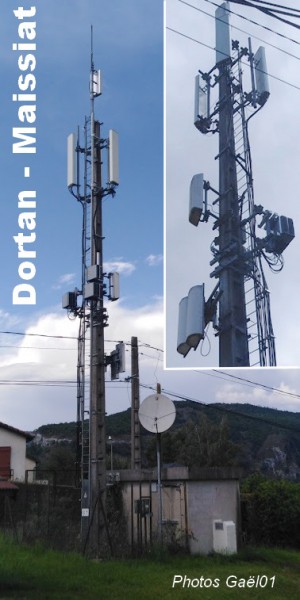

:arrow: Localisation du pylône TDF, rue des Molarets à Maissiat, commune de Dortan.

01 Dortan - Maissiat.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1,3W (TDF).
R1: 25H 1,3W (TDF).
R4: 40H 1,3W (TDF).
R3: 41H 1,3W (TDF).
R2: 44H 1,3W (TDF).
R6: 46H 1,3W (TDF).

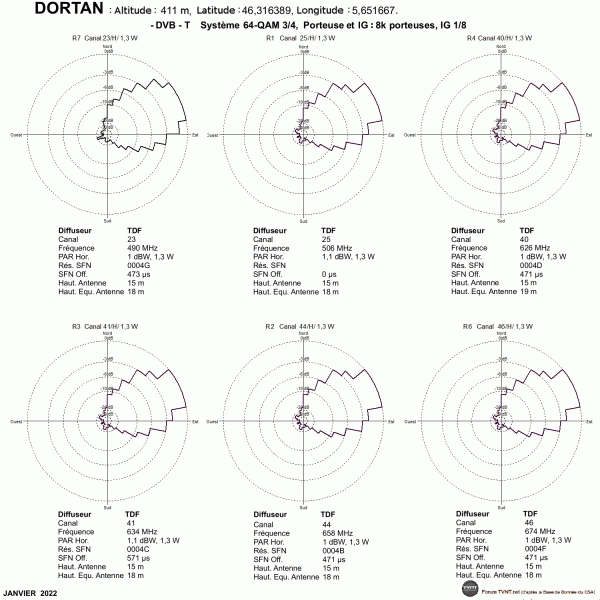

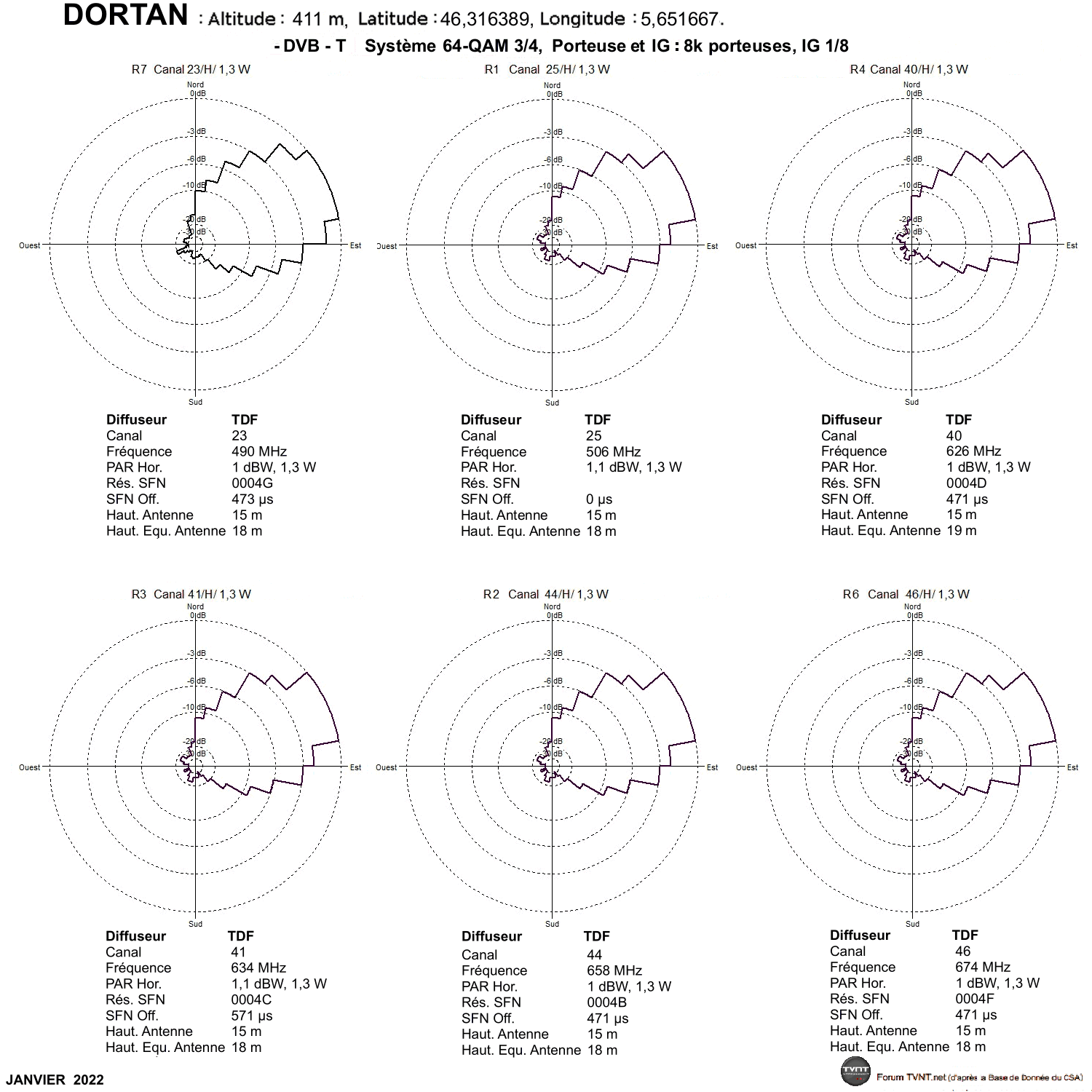

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

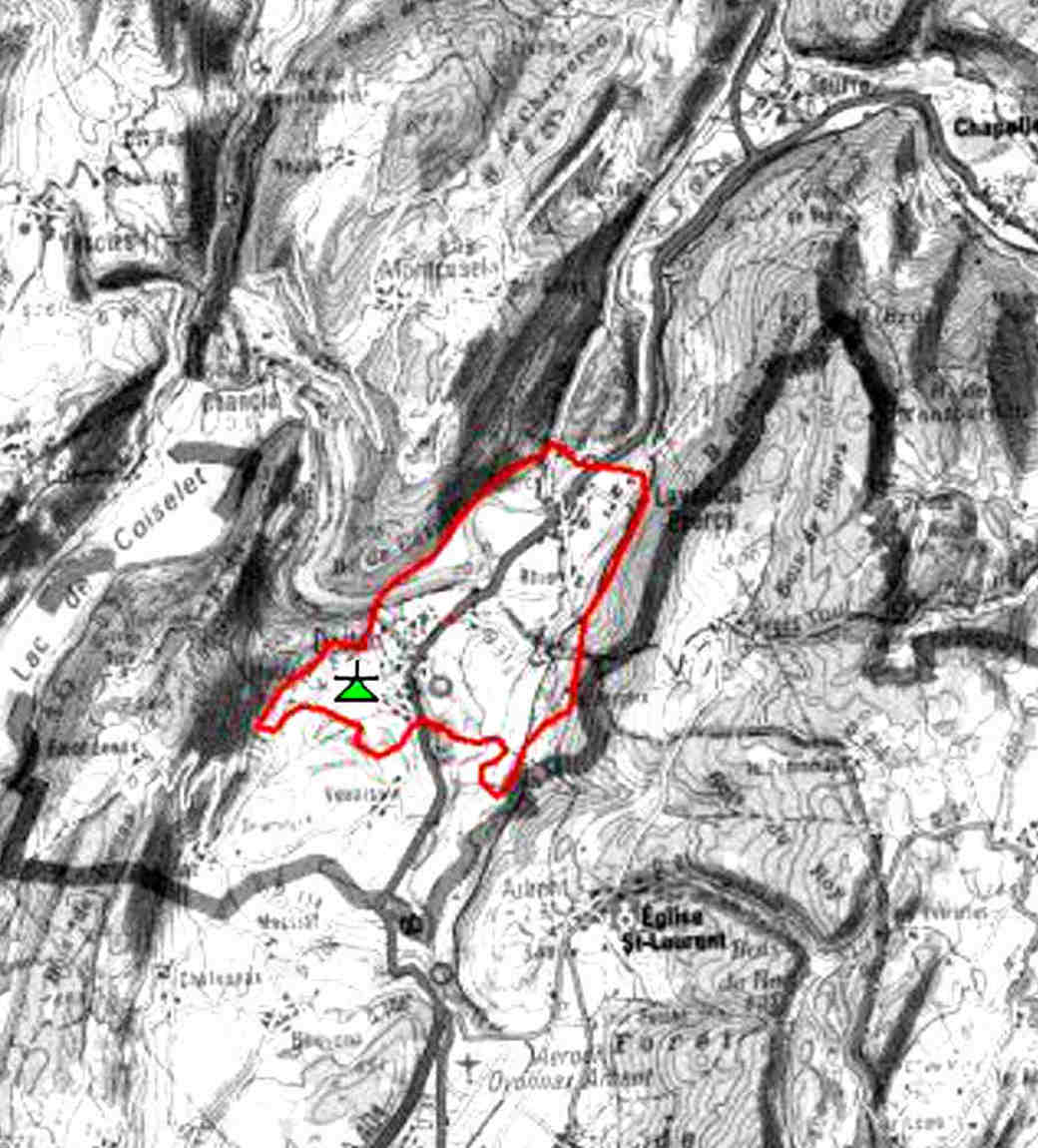

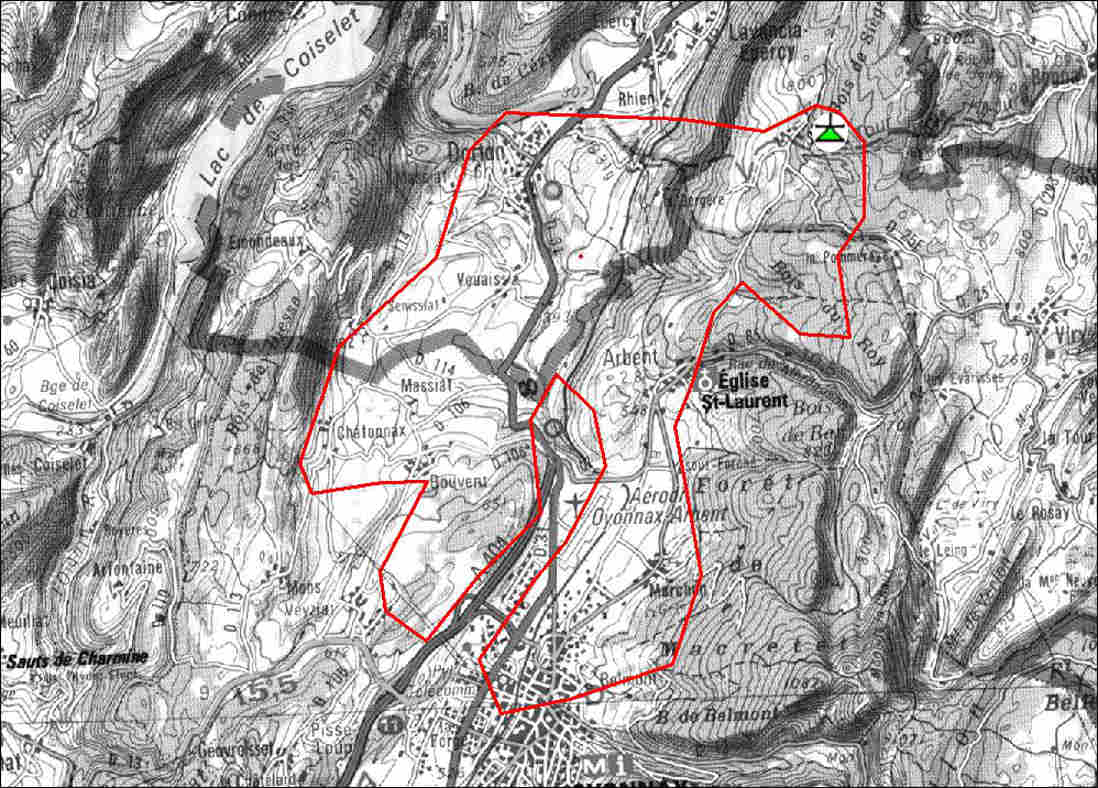

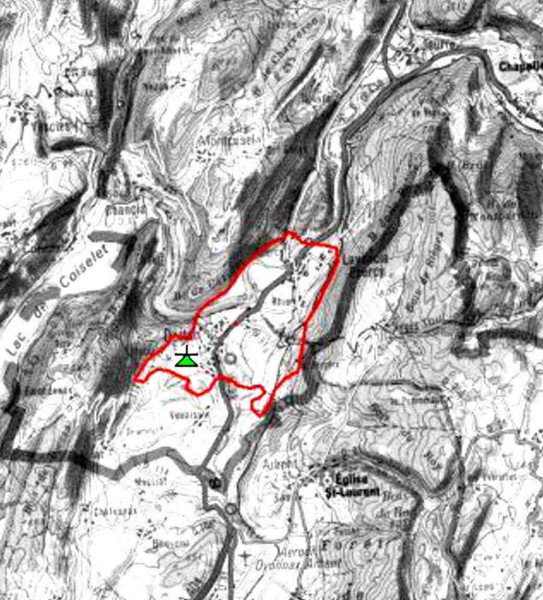

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

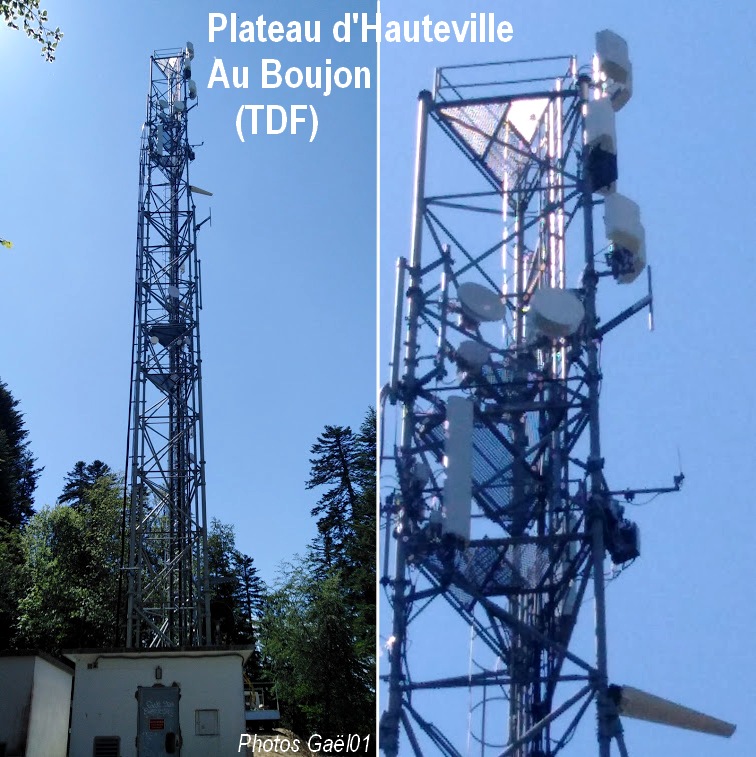

HAUTEVILLE-LOMPNES - SUD - MARMIER

:arrow: Localisation du pylône TDF, au lieu dit Le Clouet Marmier, à Cormaranche-en-Bugey, commune de Plateau d'Hauteville :

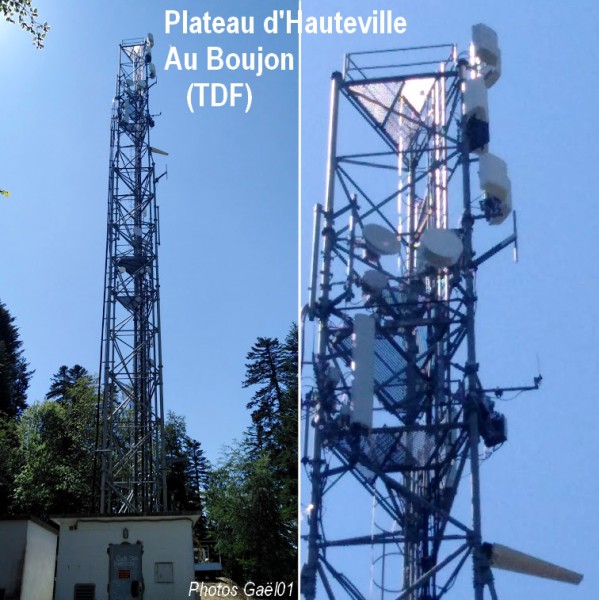

01 Plateau d'Hauteville - Au Boujon (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 25H 15W (TOWERCAST). (sur canal 55 avant le 11/09/2018)
R2: 29H 14W (TDF).
R6: 31H 17W (TOWERCAST).
R7: 34H 17W (TOWERCAST.
R3: 36H 18W (TOWERCAST).
R1: 38H 18W (TOWERCAST).

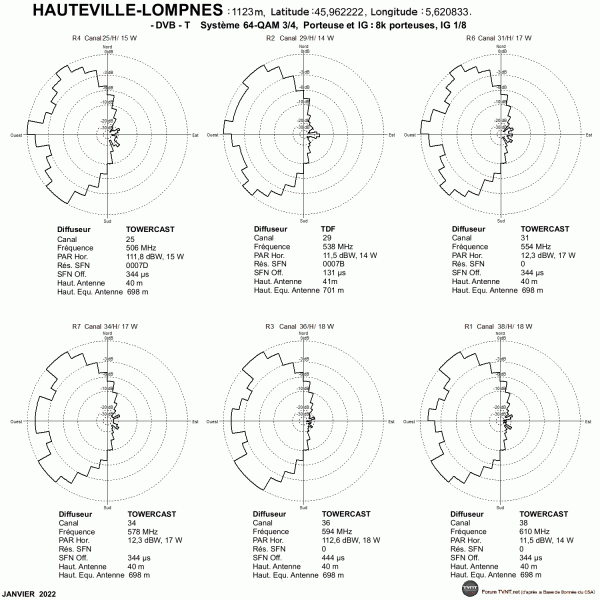

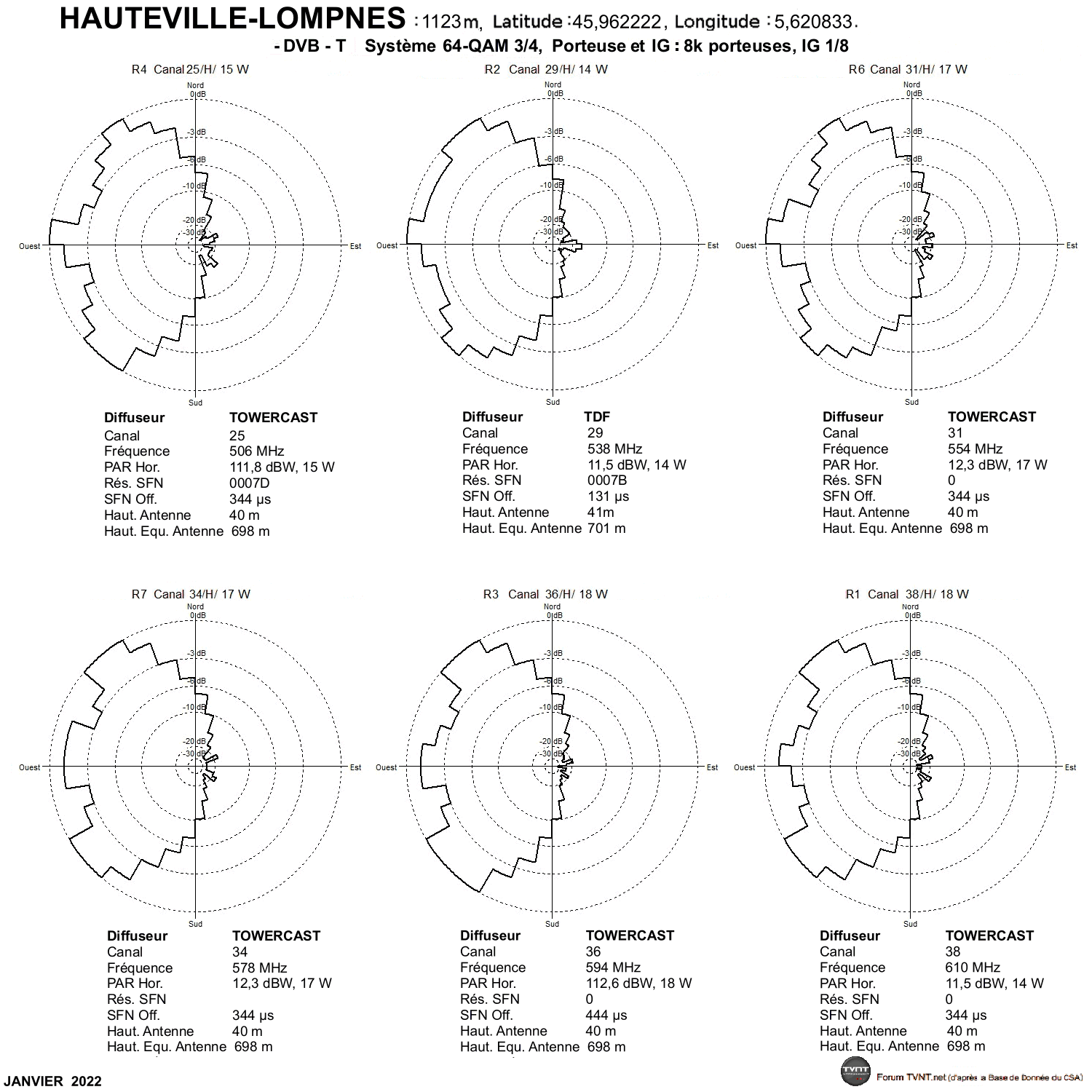

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

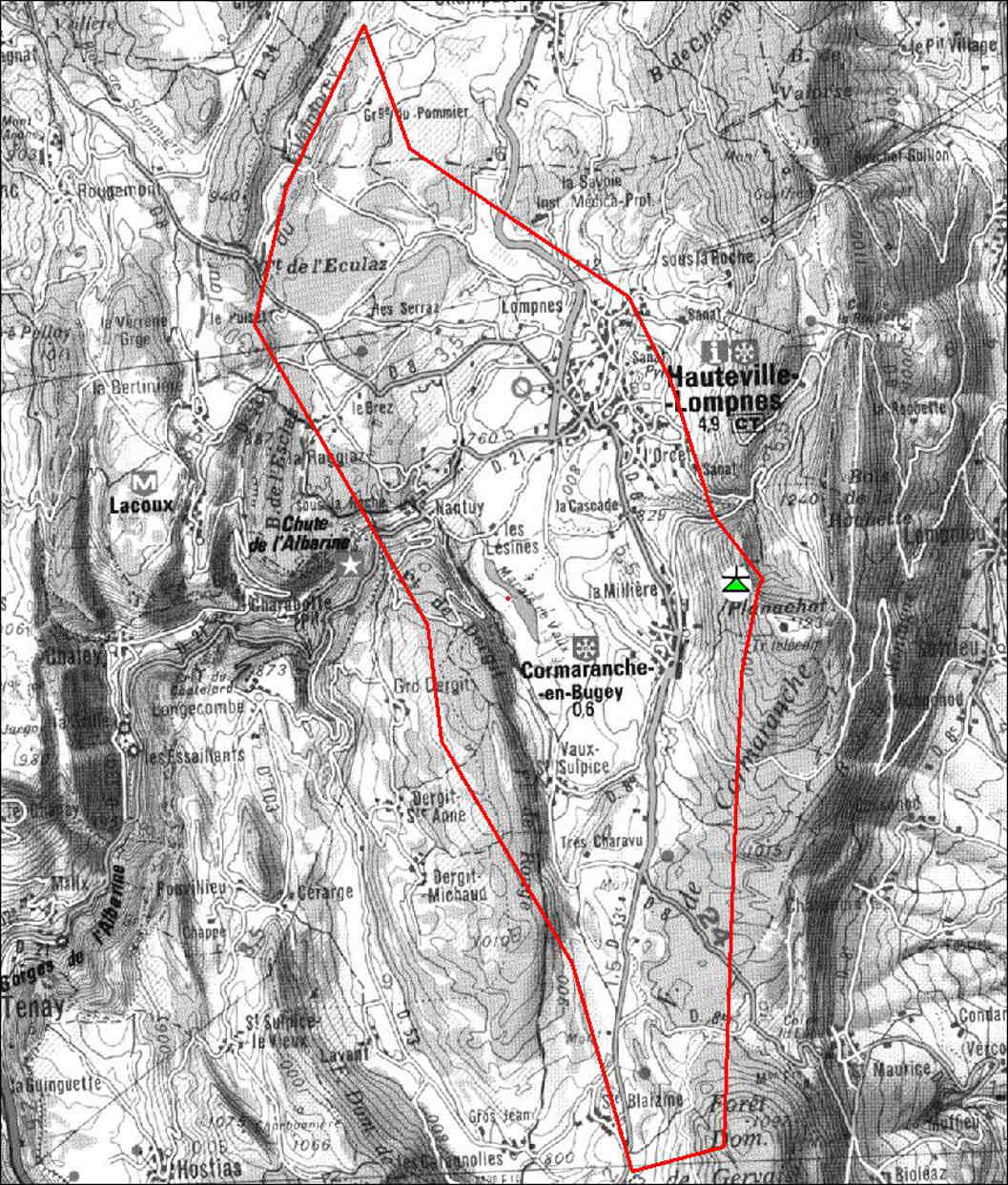

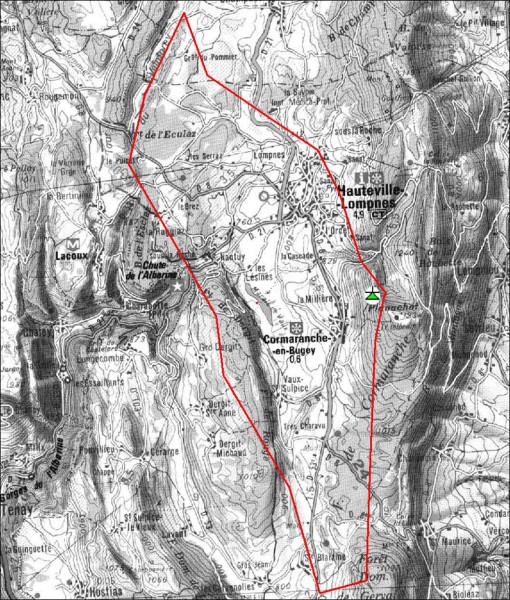

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LAGNIEU - MONT SERVERIN

:arrow: Localisation du pylône TDF du Serverin, sur la commune de Parmilieu (département de l'Isère).

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 16W (TDF).
R4: 40H 16W (TDF).
R3: 41H 16W (TDF).
R1: 43H 16W (TDF).
R2: 44H 16W (TDF).
R6: 46H 16W (TDF).

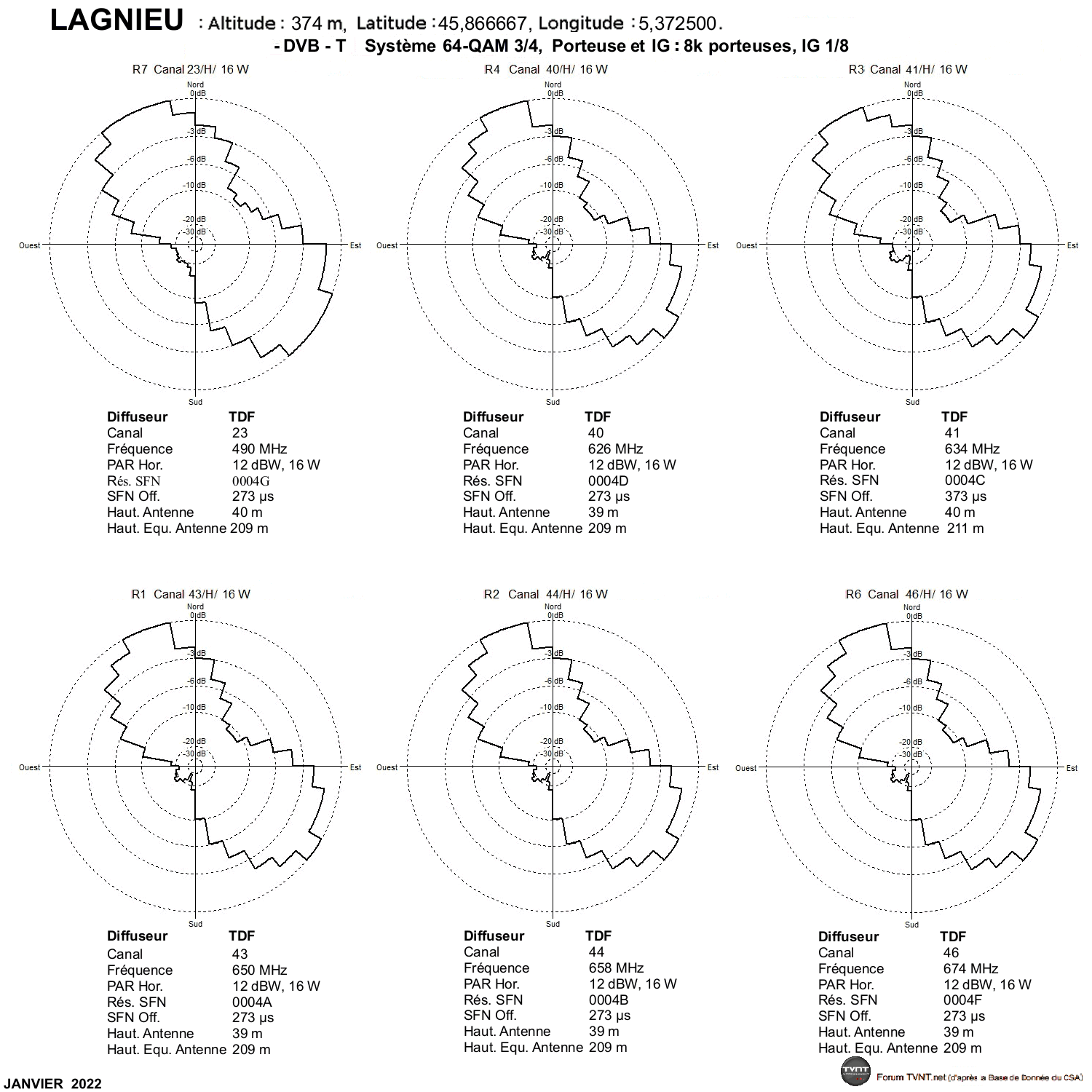

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

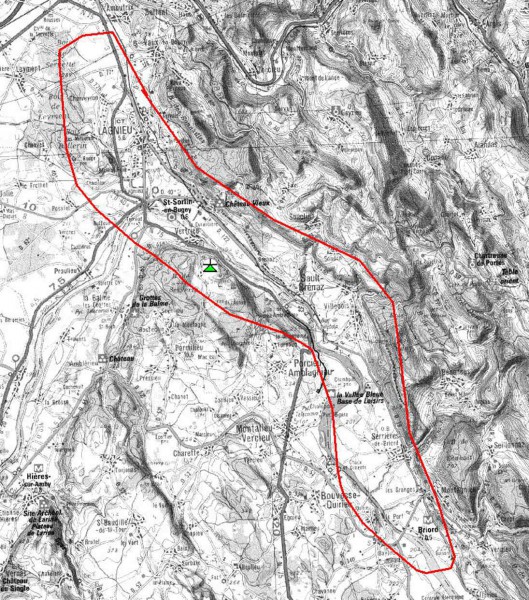

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LES NEYROLLES - ROUTE D.39

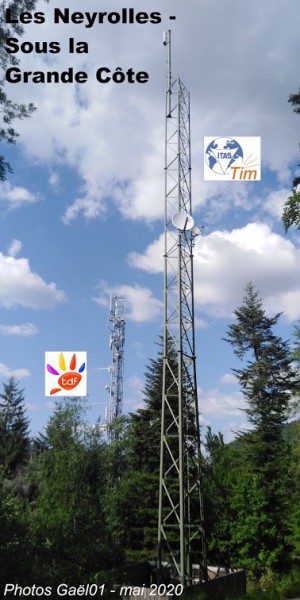

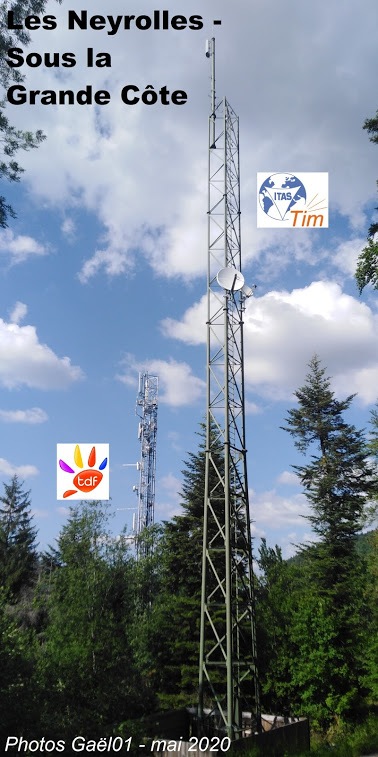

Il y a 2 pylônes pour la TNT Sous La Grande Côte, route de Colliard (D.39) commune des Neyrolles
01 Les Neyrolles - Grande Côte TDF+ITAS.jpg
cliquer sur l'image pour l'agrandir

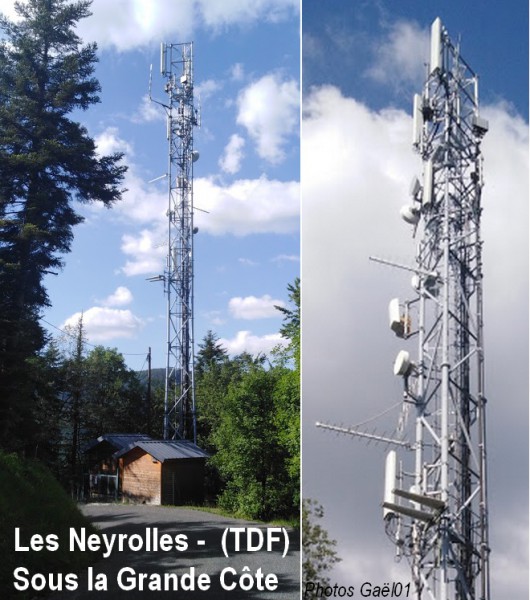

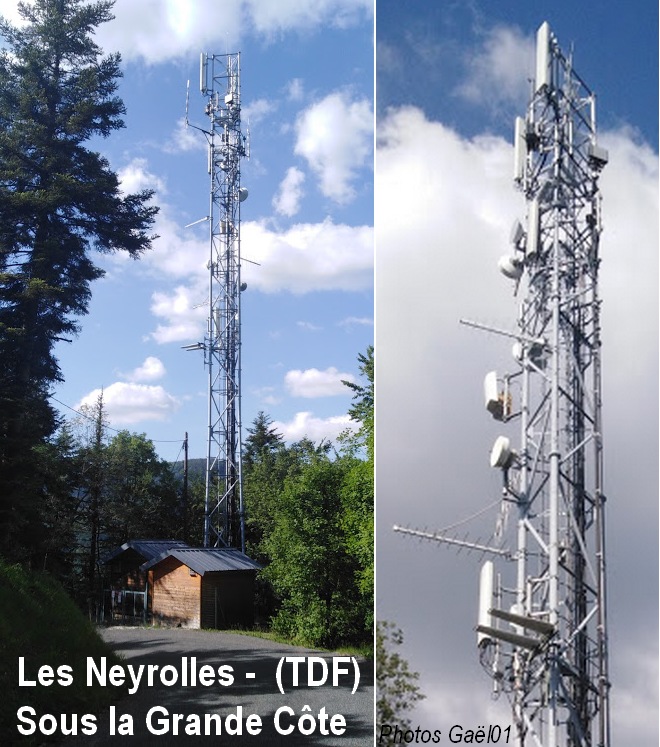

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 :

01 Les Neyrolles - Sous la Grande Côte (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

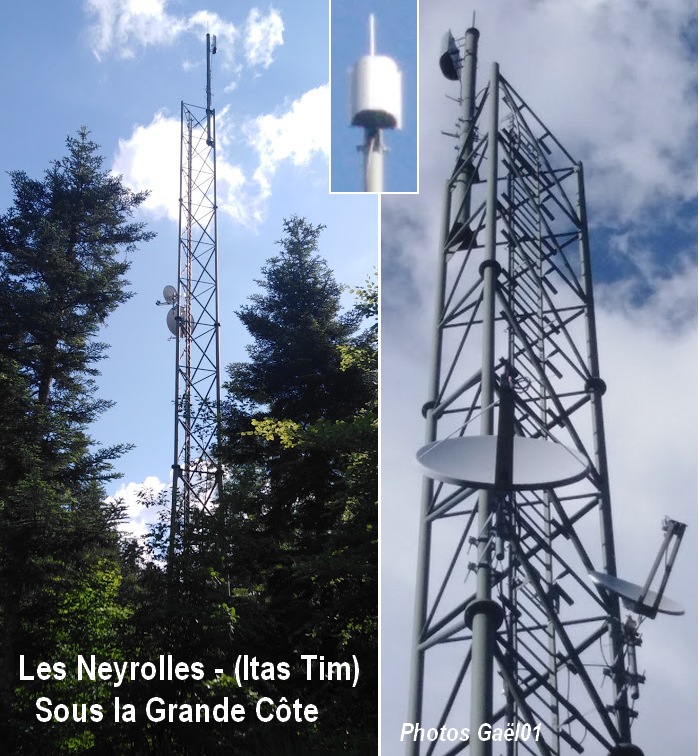

:arrow: Localisation du pylône pylône ITAS TIM qui diffuse les multiplex R4, R6 et R7 :

01 Les Neyrolles - Sous la Grande Côte (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H150mW (TDF).
R4: 40H 100mW (TDF).
R3: 41H 150mW (TDF).
R1: 43H 150mW (TDF).
R2: 44H 150mW (TDF).
R6: 46H 100mW (TDF).

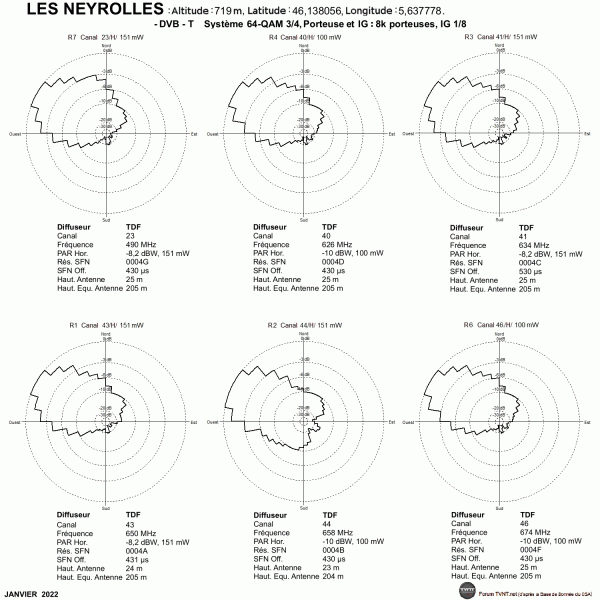

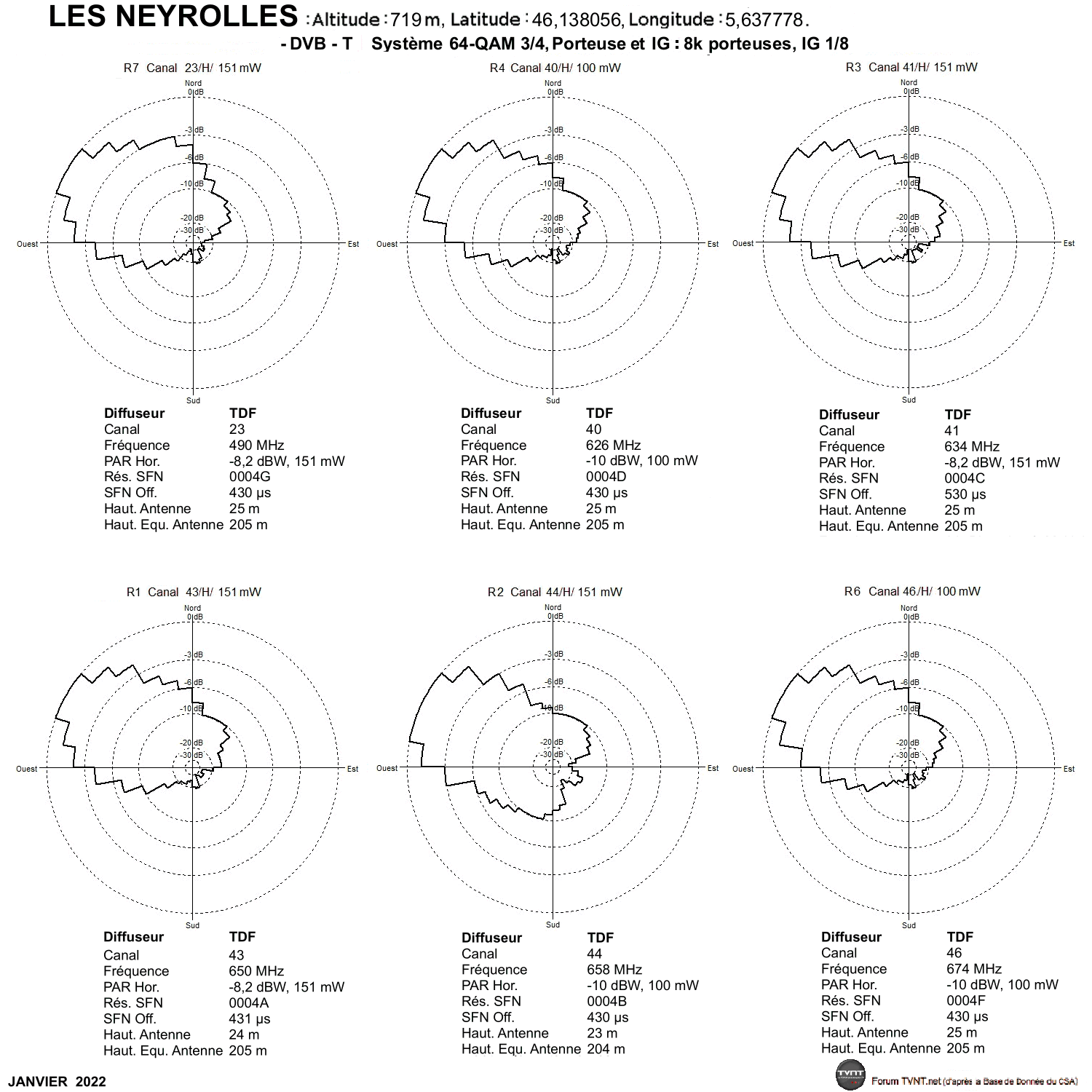

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
Les neyrolles.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Les neyrolles.JPG


-------------------------------------------------------------------------------------

MONTRÉAL-LA-CLUSE - RÉSERVOIR D'EAU

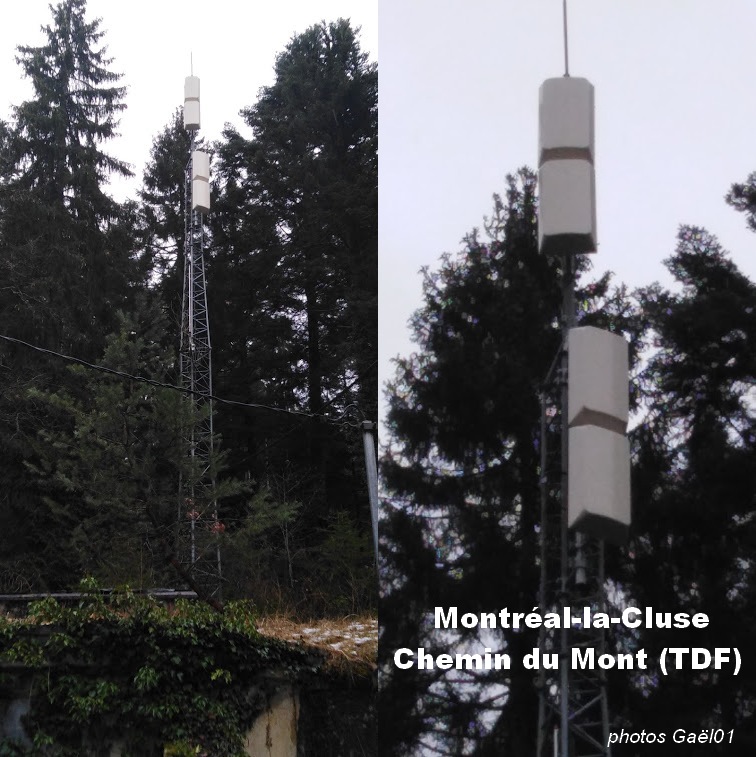

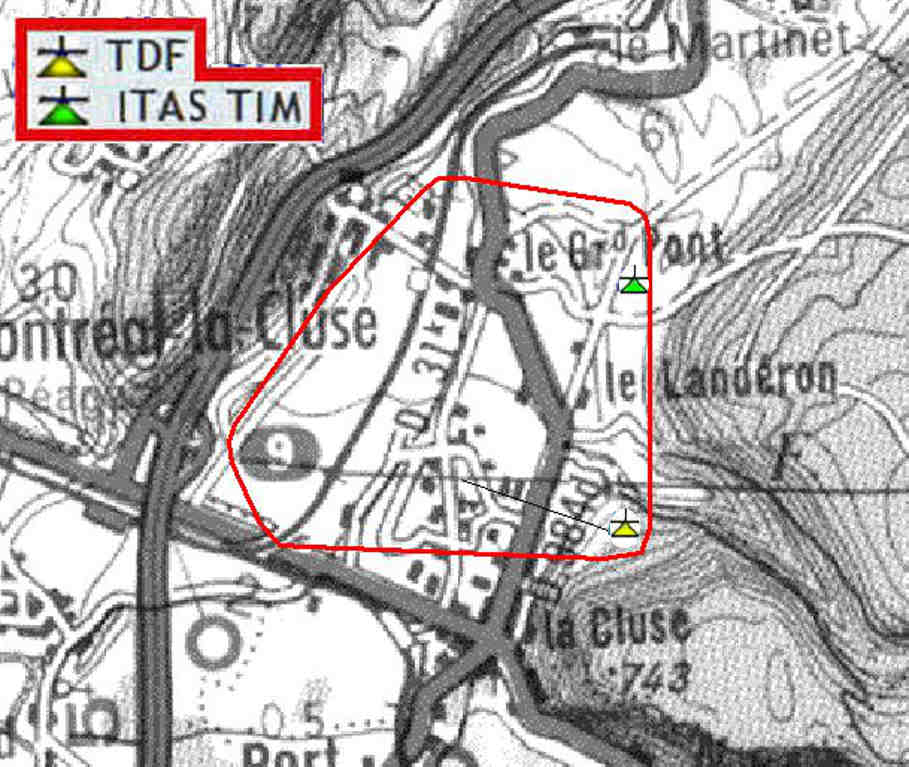

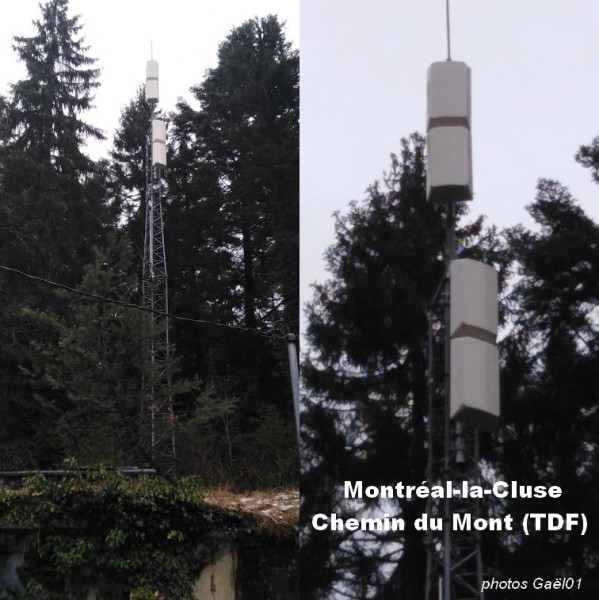

:arrow: Localisation du pylône TDF du Réservoir d'eau, commune de Montréal-La-Cluse, qui diffuse tous les multiplex de la TNT :

01 Montréal-la-Cluse - Chemin du Mont (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

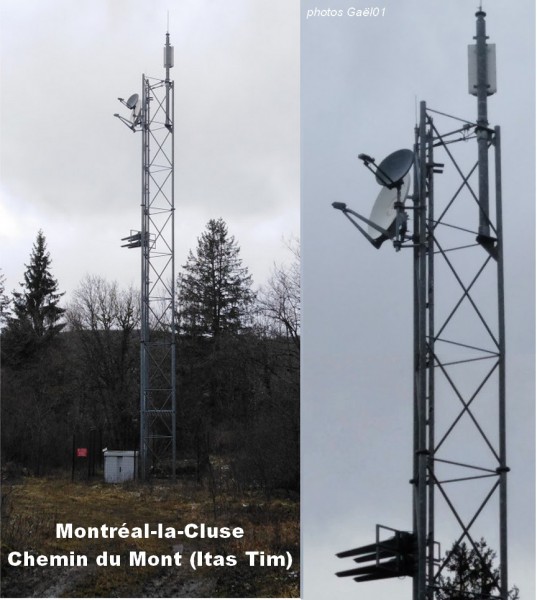

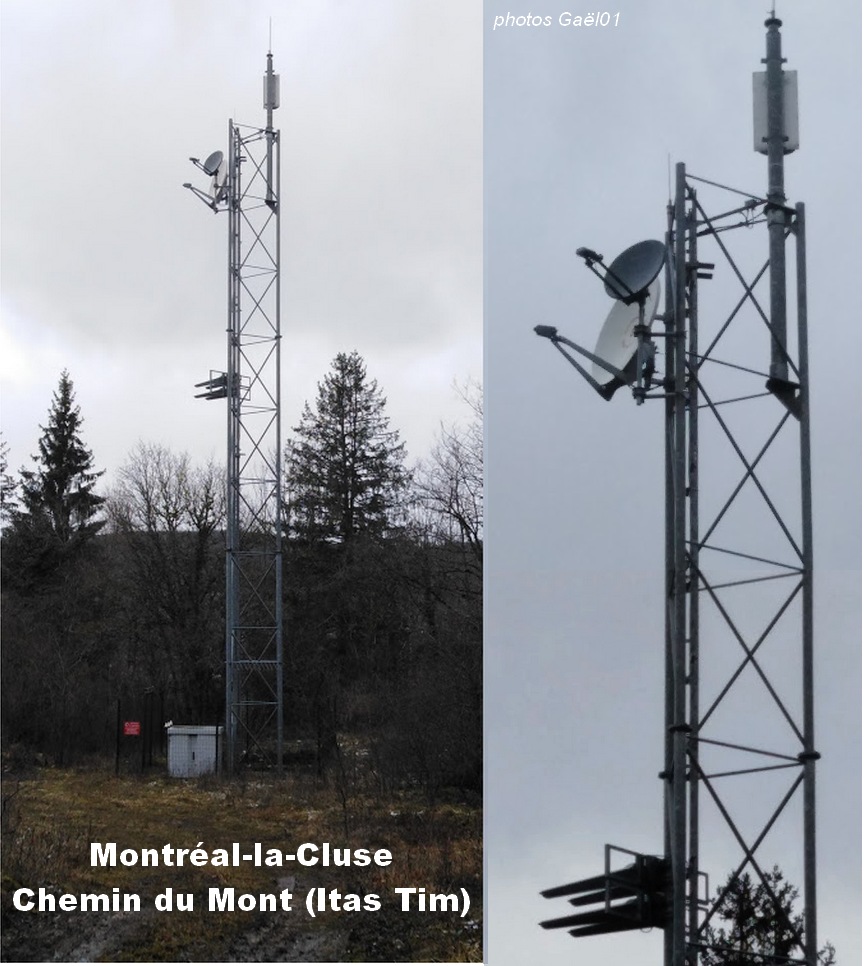

Le pylône ITAS TIM du Plateau de Don n'est plus utilisé pour la TNT :

01 Montréal-la-Cluse - Chemin du Mont (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 500mW (TDF).
R4: 40H 417mW (TDF).
R3: 41H 500mW (TDF).
R1: 43H 500mW (TDF).
R2: 44H 400mW (TDF).
R6: 46H 407mW (TDF).

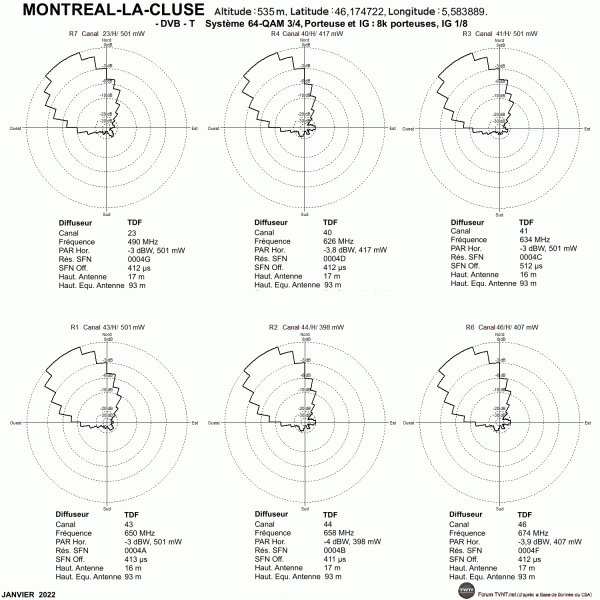

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

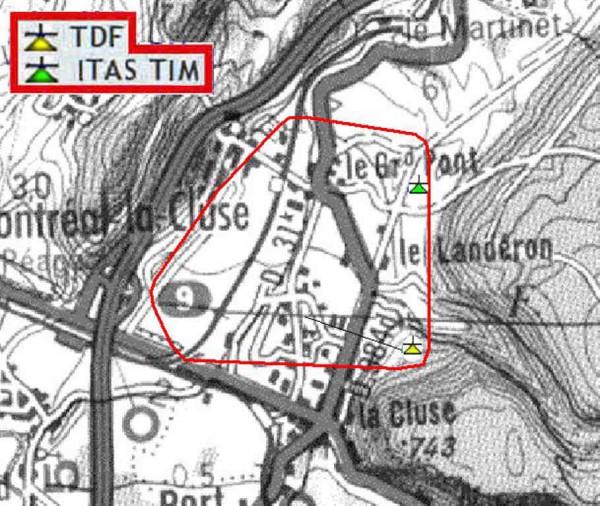

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Montreal la cluse.JPG


-------------------------------------------------------------------------------------

NANTUA - LA CÔTE

Il y a 2 pylônes pour la TNT sur le site de La Côte, sur la commune de Nurieux-Volognat :

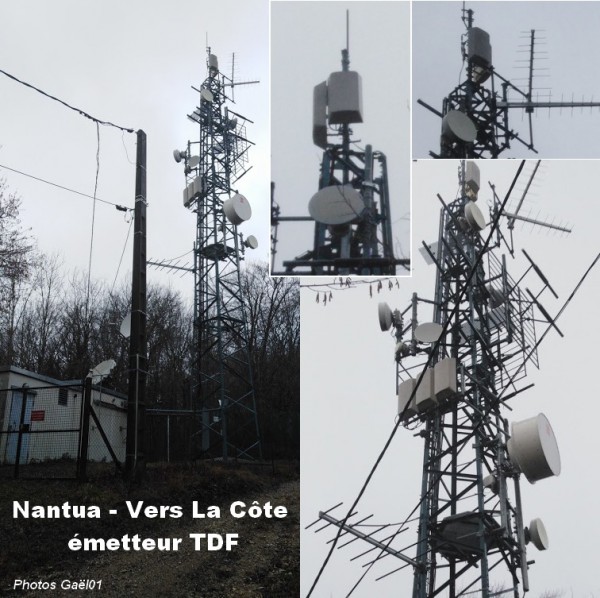

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 :

D'autres photos sont disponibles ici

01 Nantua - la Côte.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

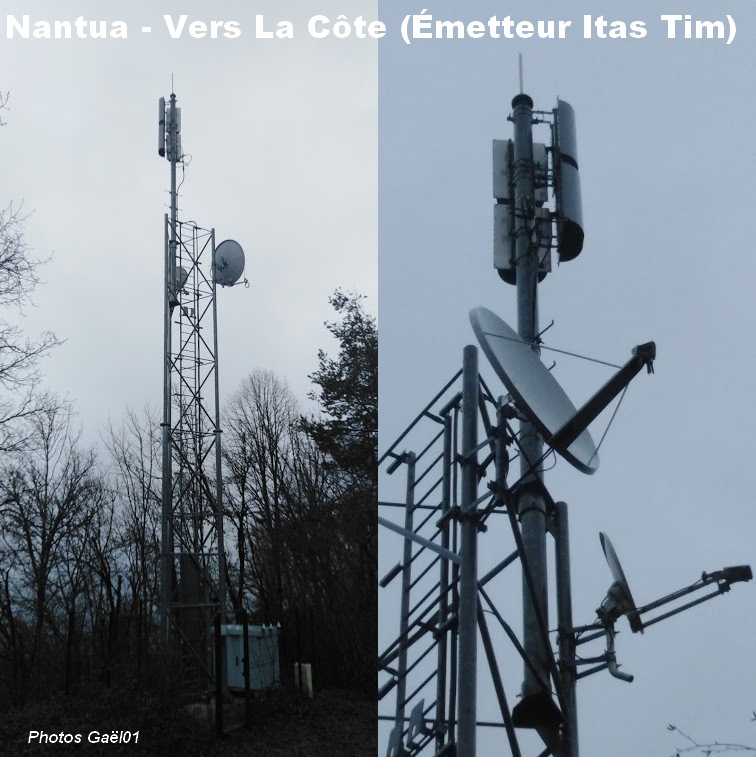

:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R4, R6 et R7 :

01 Nantua - Vers La Côte ( Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 28W (TDF).
R4: 40H 26W (TDF).
R3: 41H 28W (TDF).
R1: 43H 26W (TDF).
R2: 44H 26W (TDF).
R6: 46H 26W (TDF).

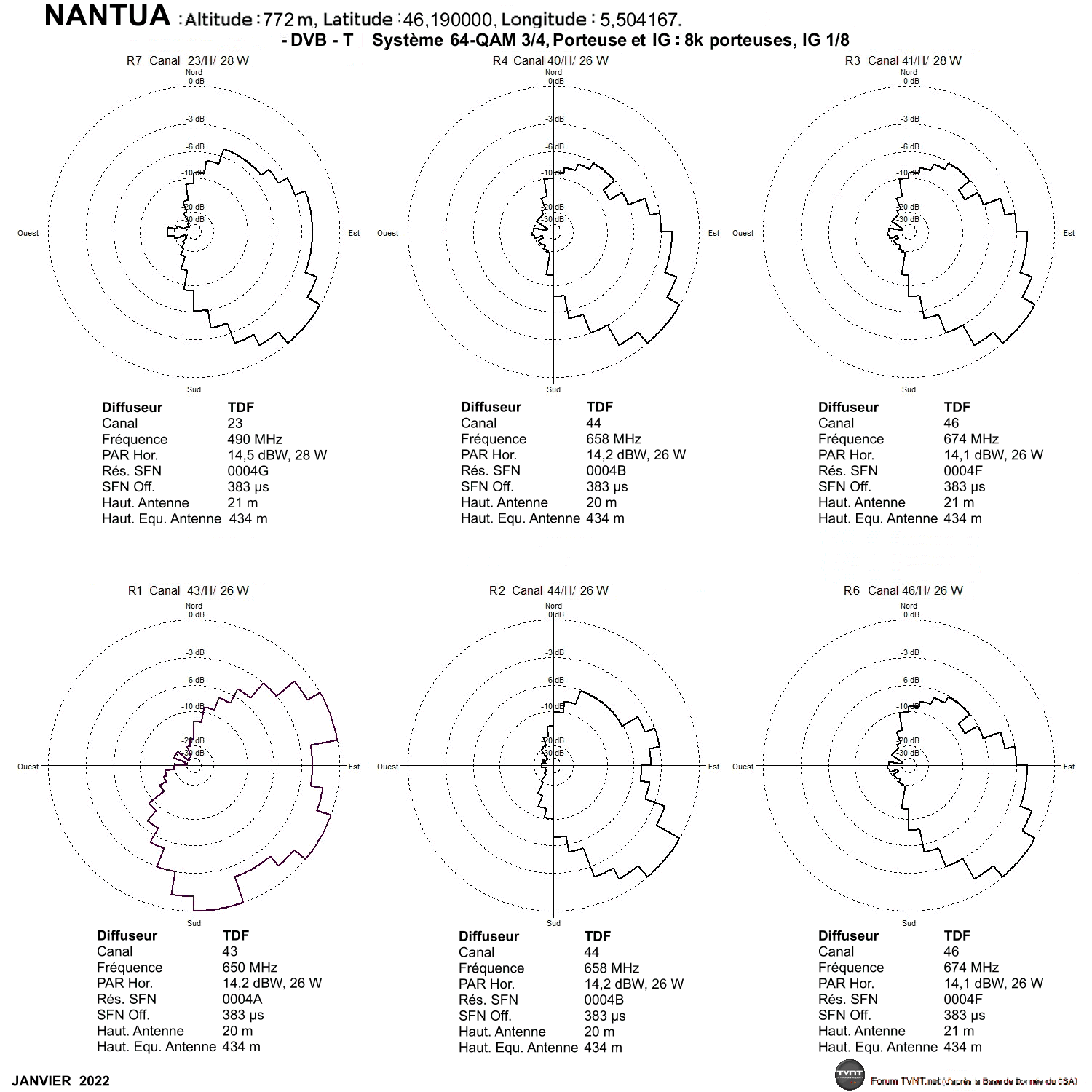

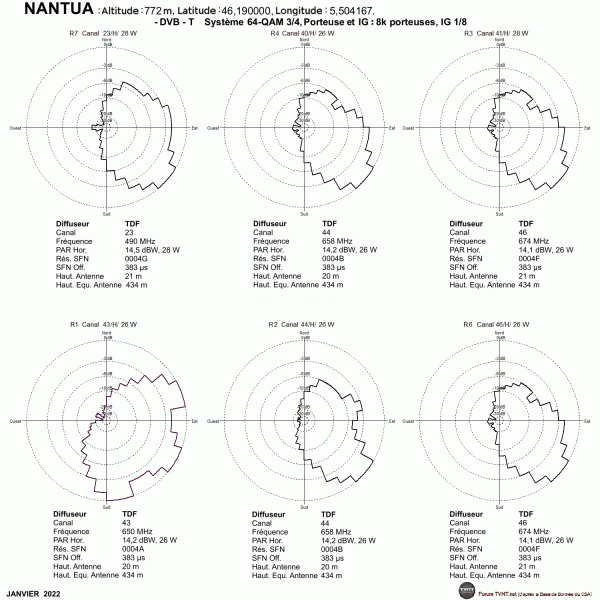

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

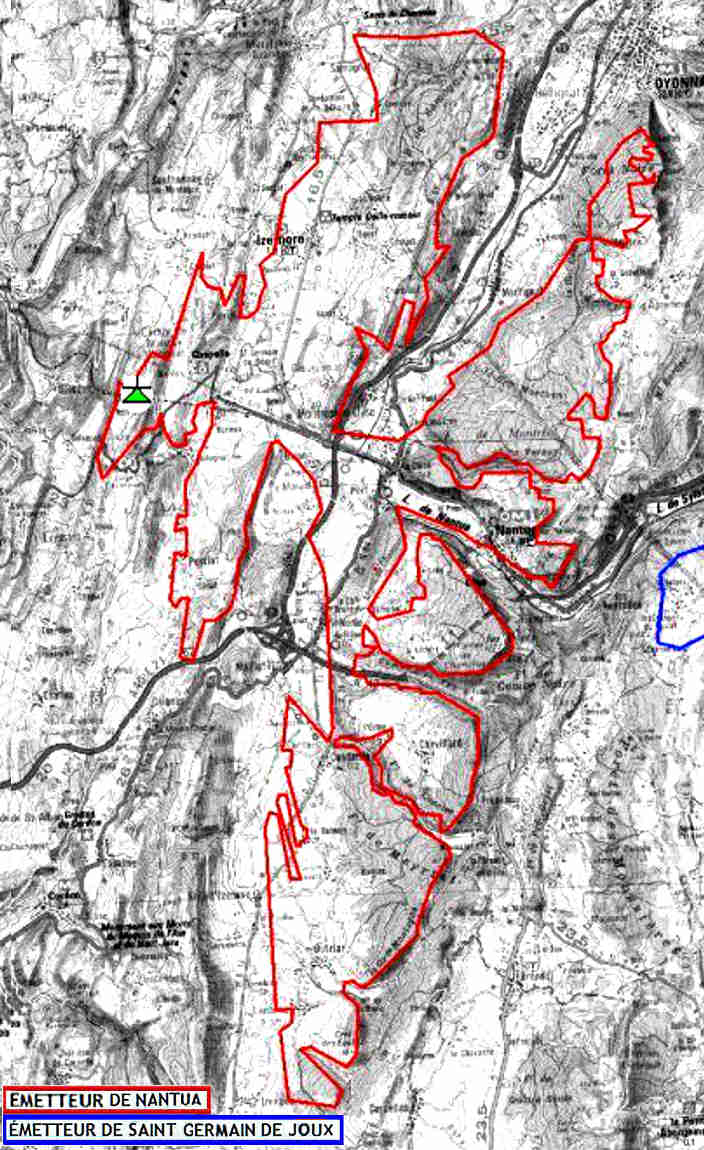

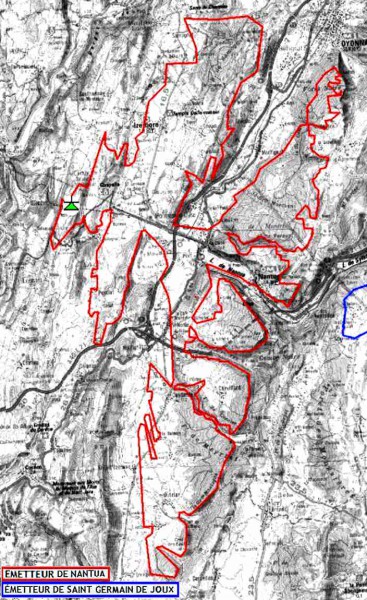

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

OYONNAX 1 - NORD - SIÈGES

: arrow: Localisation du pylône ITAS TIIM des Sièges, sur la commune de Viry (département du Jura).

Imagephotos Gaël 01, d'autres photos sous ce lien

Imagecliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 50W (TDF).
R4: 40H 25W (TDF).
R3: 41H 50W (TDF).
R1: 43H 50W (TDF).
R2: 44H 25W (TDF).
R6: 46H 25W (TDF).

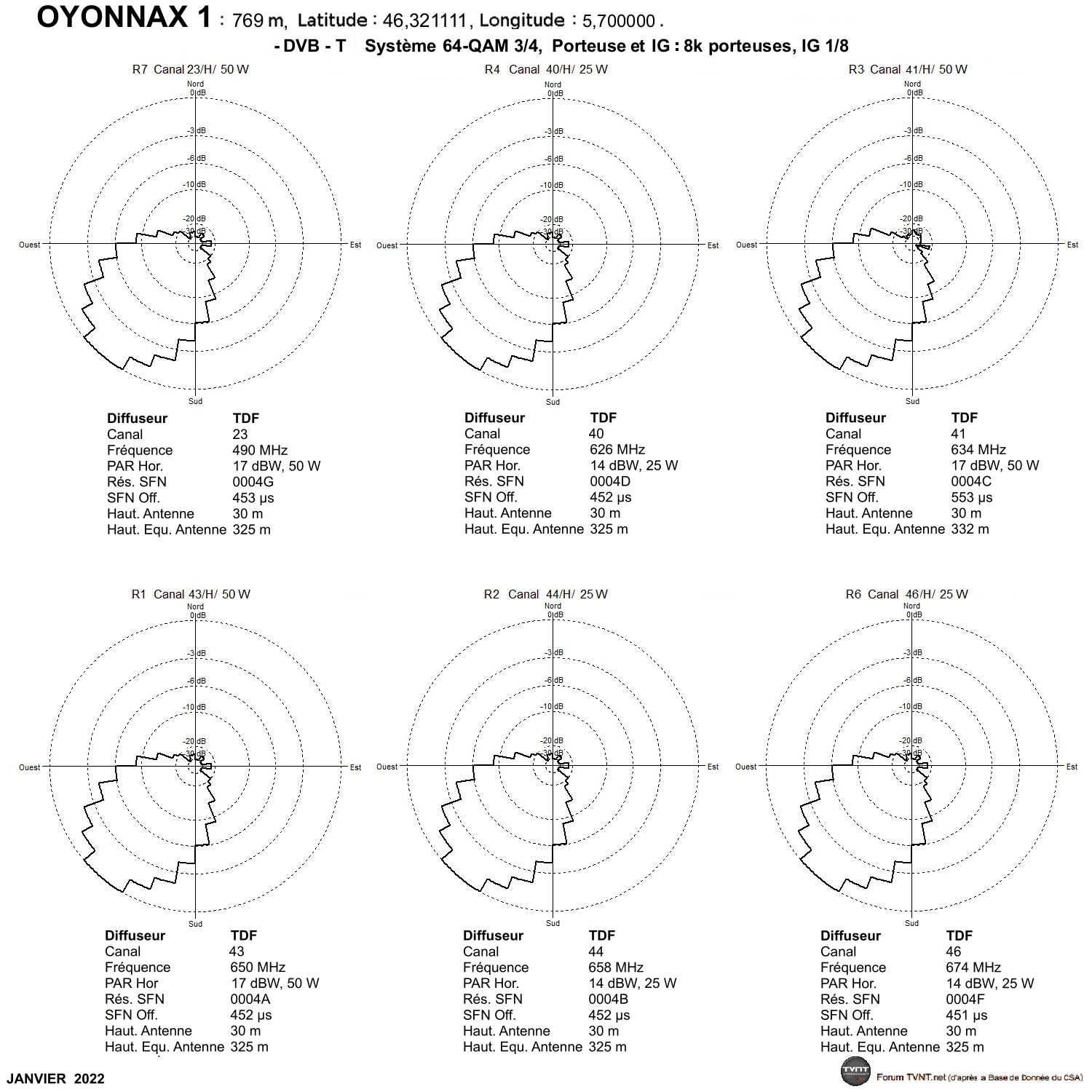

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
Oyonnax 1.gif

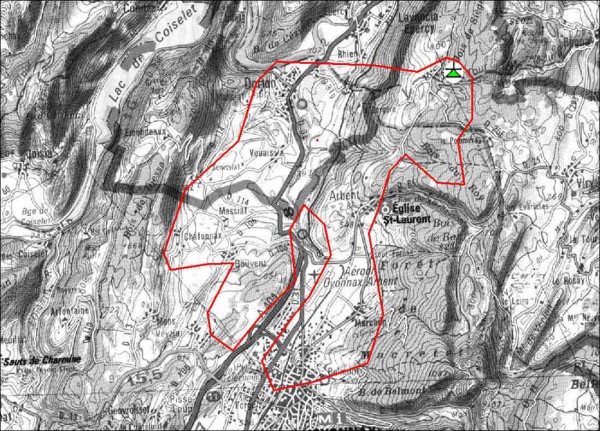

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

OYONNAX 2 - LA GRANDE ROCHE

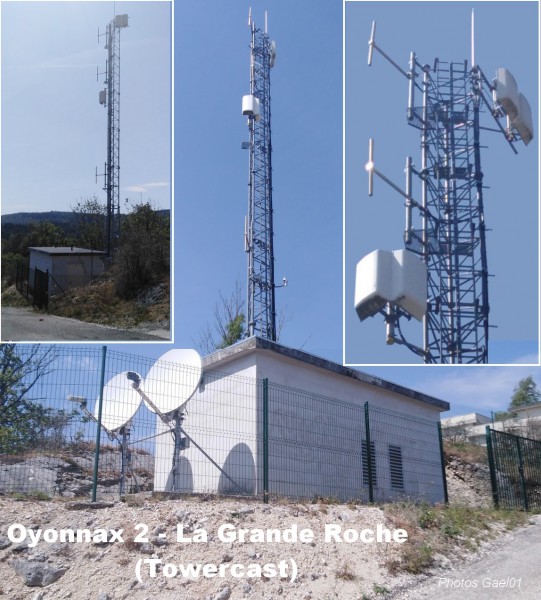

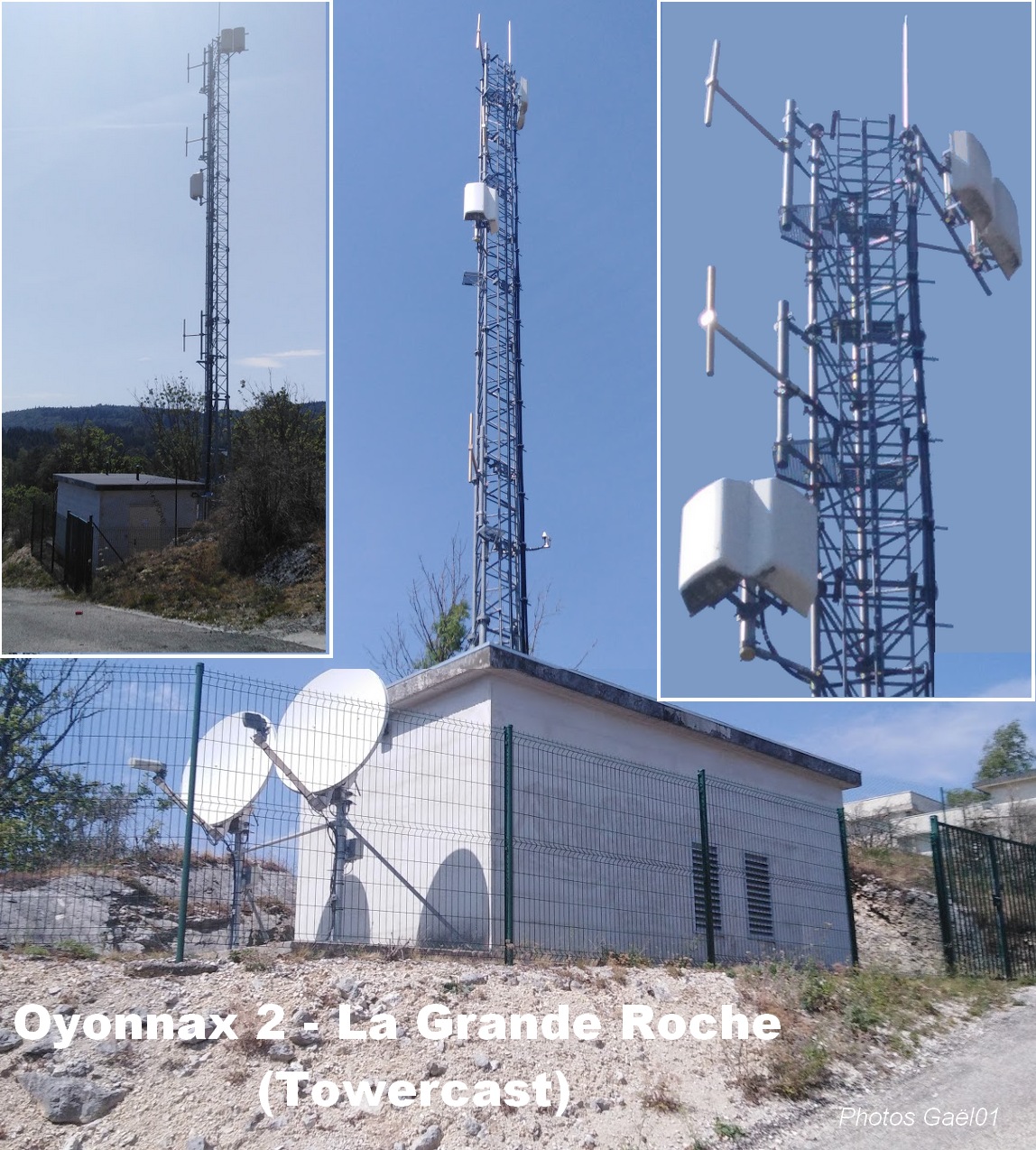

:arrow: Localisation du pylône TOWERCAST de l'hôtel des Grandes Roches, commune d'Oyonnax :

01 Oyonnax 2 - La Grande Roche (Towercast).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 37H 30W (TOWERCAST).
R4: 40H 30W (TOWERCAST).
R3: 41H 38W (TOWERCAST).
R2: 44H 30W (TOWERCAST).
R6: 46H 30W (TOWERCAST).
R7: 47H 41W (TOWERCAST).

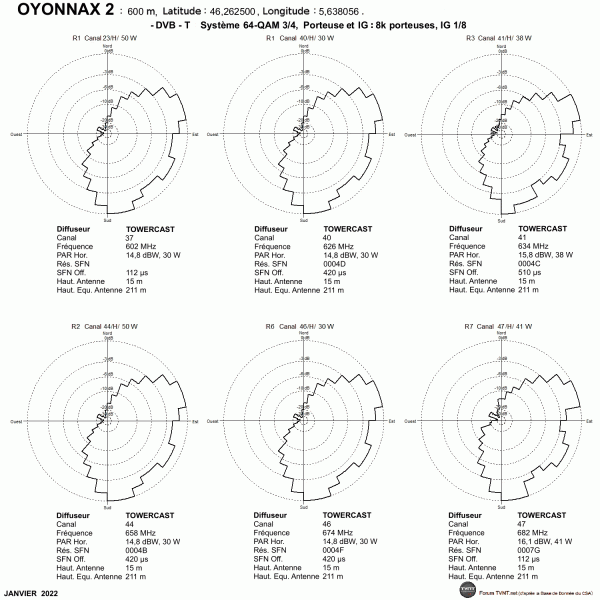

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
Oyonnax 2.gif

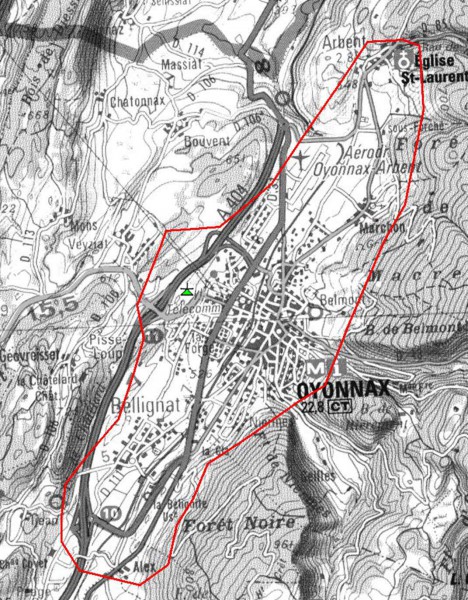

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

OYONNAX 3 - OUEST - MONS

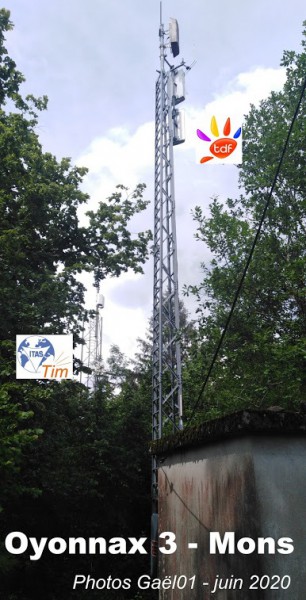

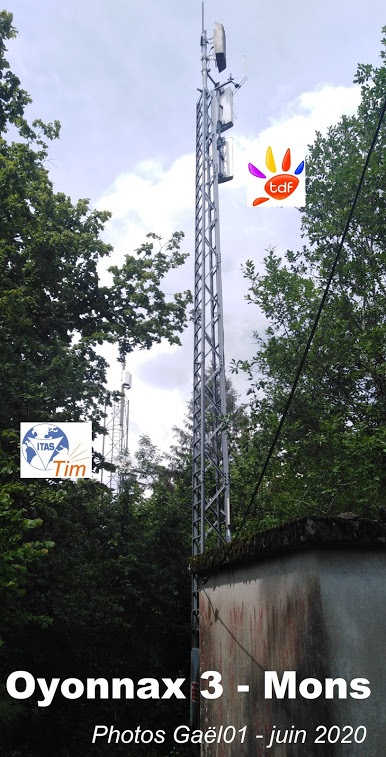

Il y a 2 pylônes pour la TNT sur le site de Mons à Oyonnax :
01 Oyonnax 3-Mons TDF + ITAS.jpg

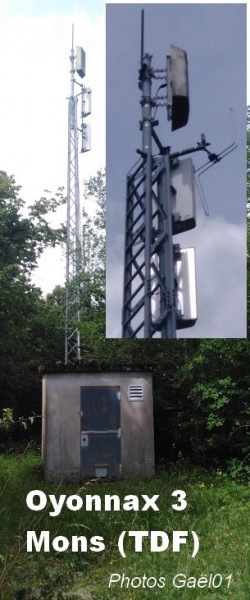

:arrow: Localisation du pylône TDF de La Fouilleuse qui diffuse le multiplex R6.

01 Oyonnax 3 - Mons (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

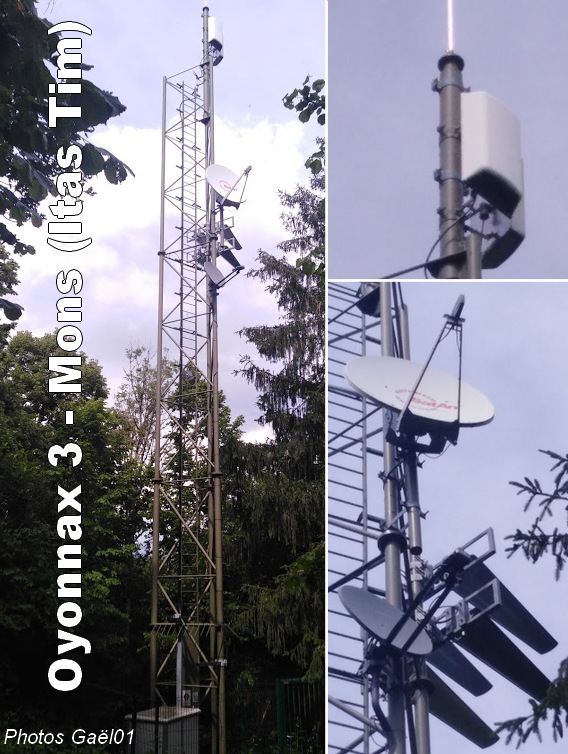

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R2, R4 et R7

01 Oyonnax 3 - Mons (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21V 3W (TDF).
R6: 24V 3W (TDF).
R4: 28V 3W (TDF).
R7: 39V 3W (TDF).
R1: 45V 3W (TDF).

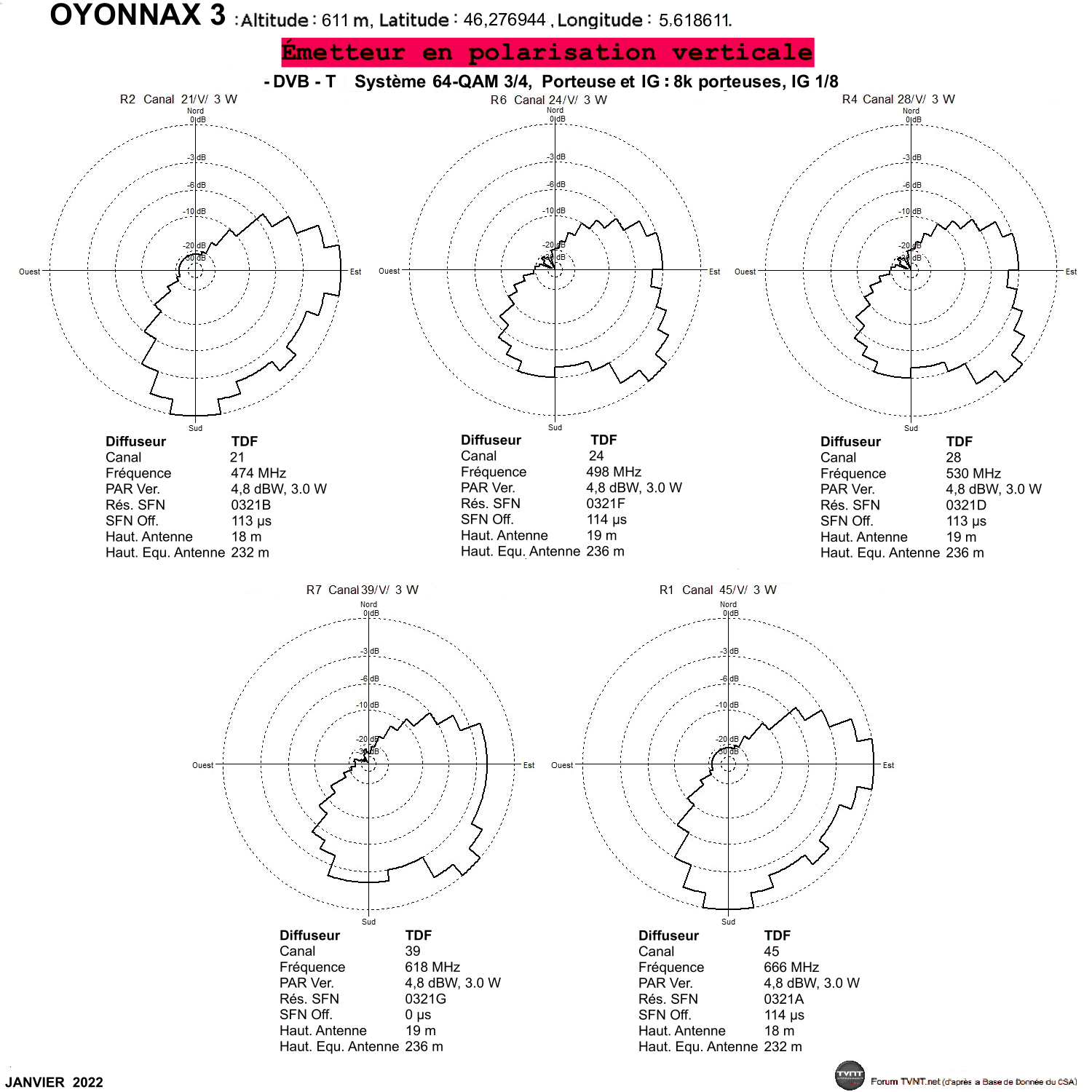

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
Oyonnax 3.gif

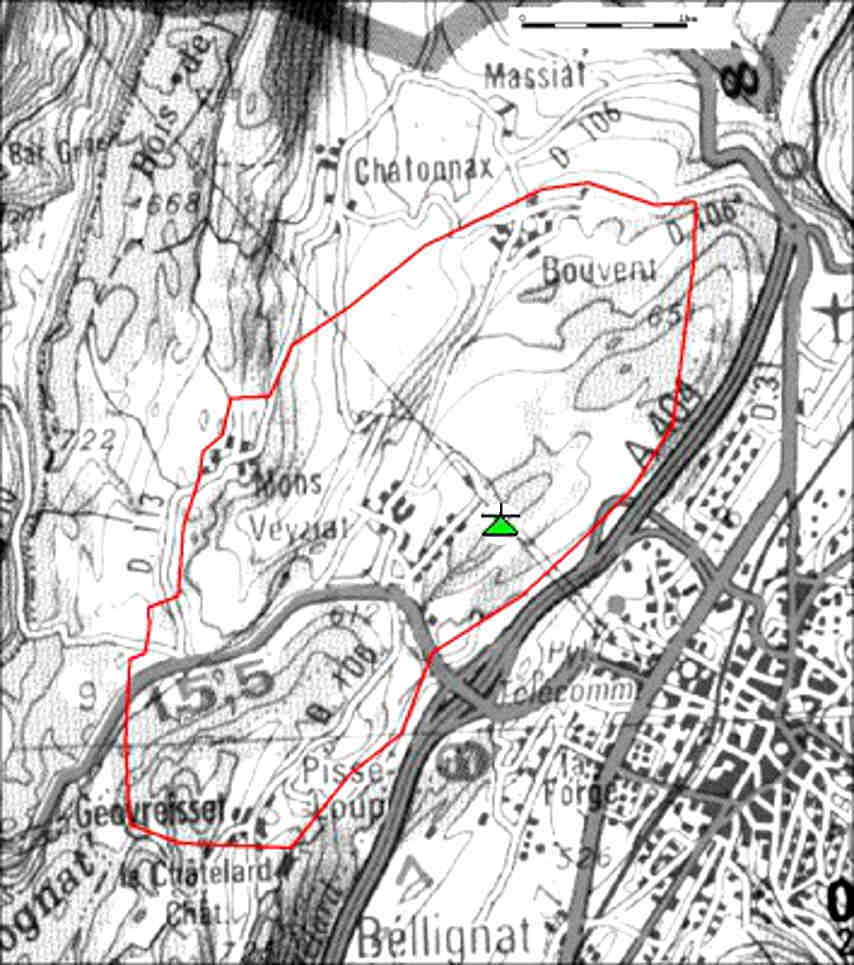

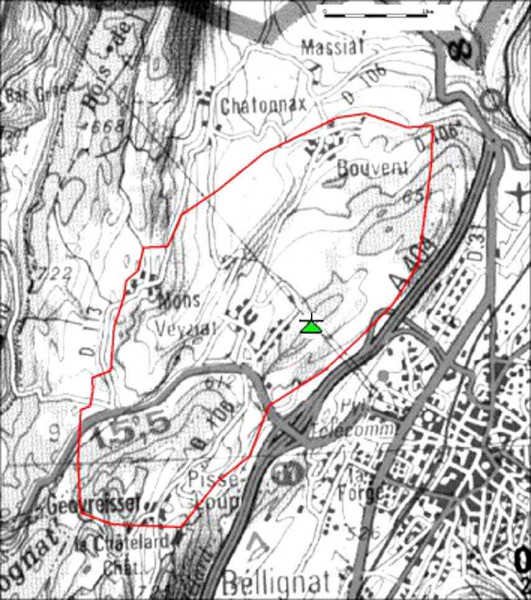

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PONCIN - SUD-OUEST

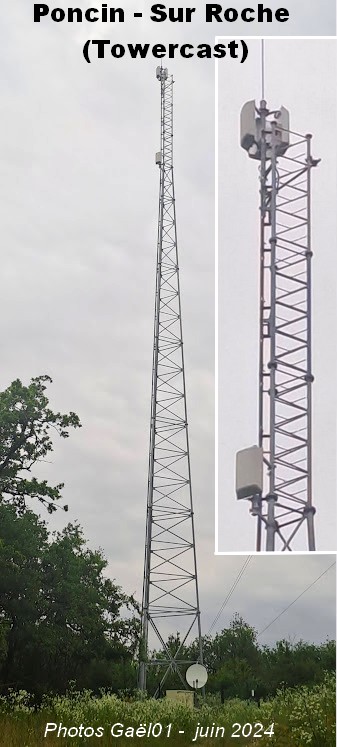

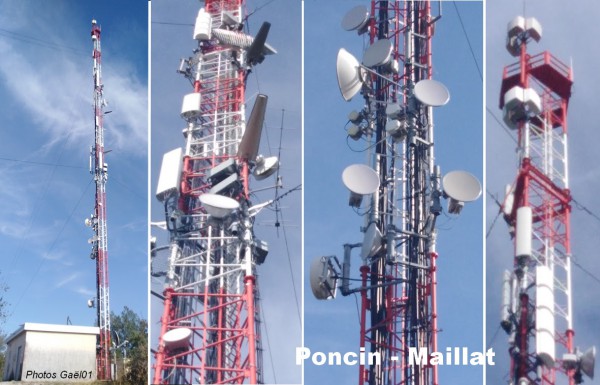

:arrow: Localisation du pylône TDF de Maillat, commune de Poncin :

01 Poncin-Maillat.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 25H 12W (TOWERCAST).
R2: 29H 7,9W (TDF).
R6: 31H 12W (TOWERCAST).
R7: 34H 12W (TOWERCAST).
R3: 36H 12W (TOWERCAST).
R1: 38H 12W (TOWERCAST).

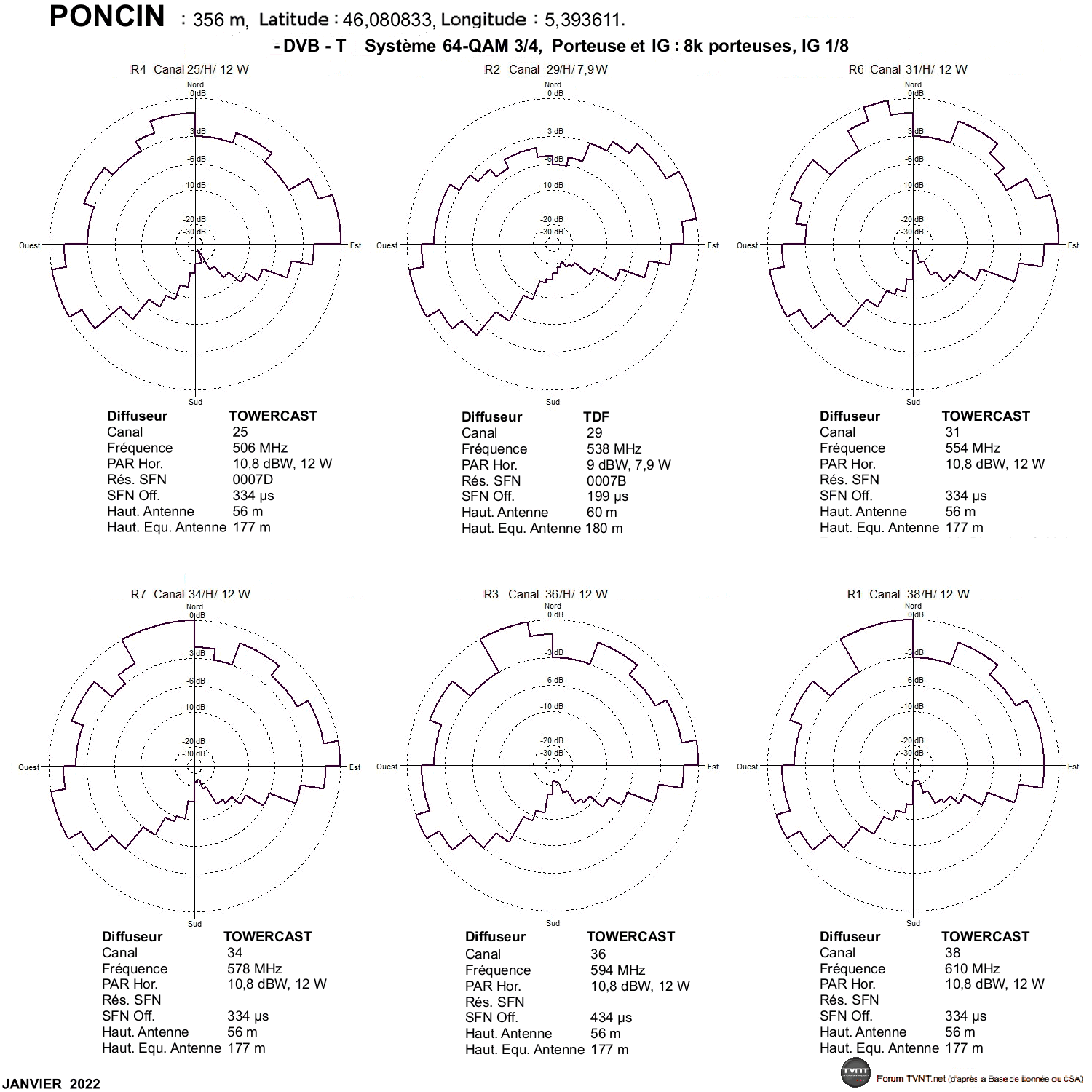

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

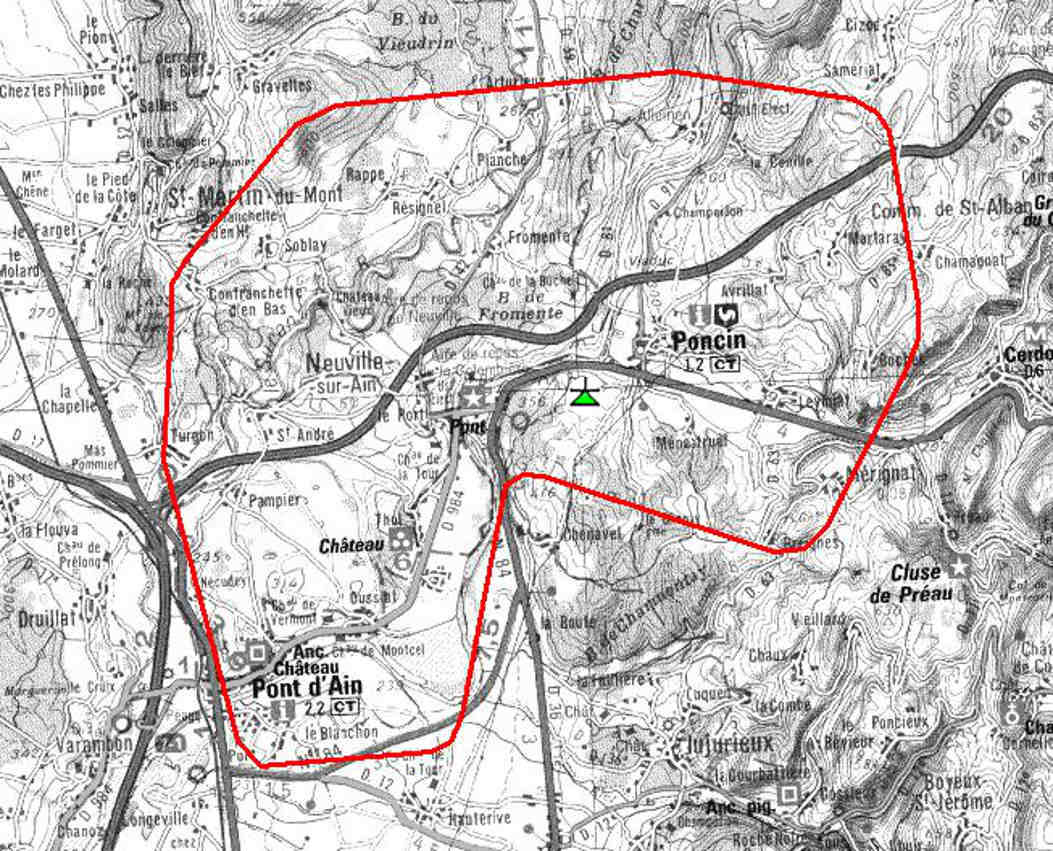

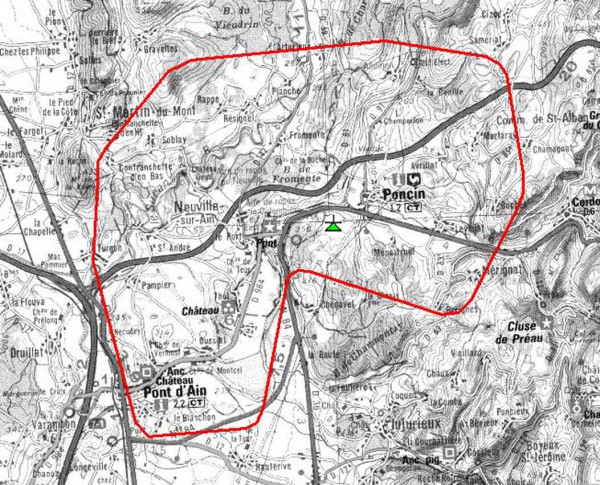

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-GERMAIN-DE-JOUX - LA ROCHE

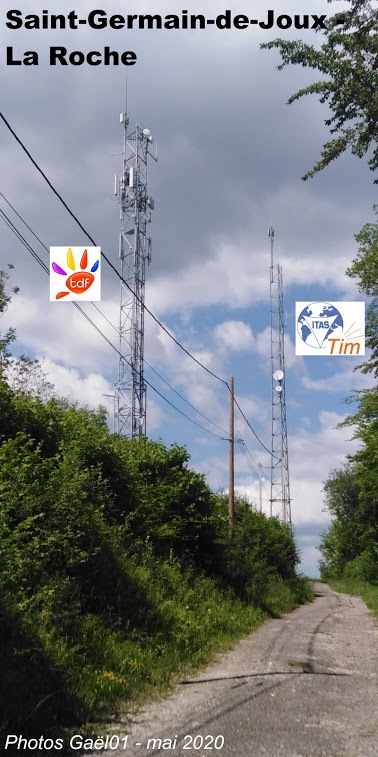

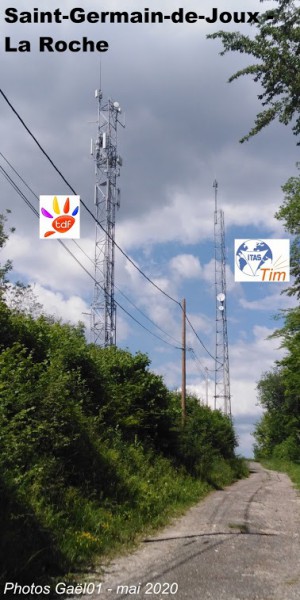

Il y a 2 pylônes pour la TNT au lieu dit La Roche, à Lalleyriat, commune de Le Poizat-Lalleyriat :
01 Saint-Germain-de-Joux - La Roche TDF+ITAS.jpg
cliquer sur l'image pour l'agrandir

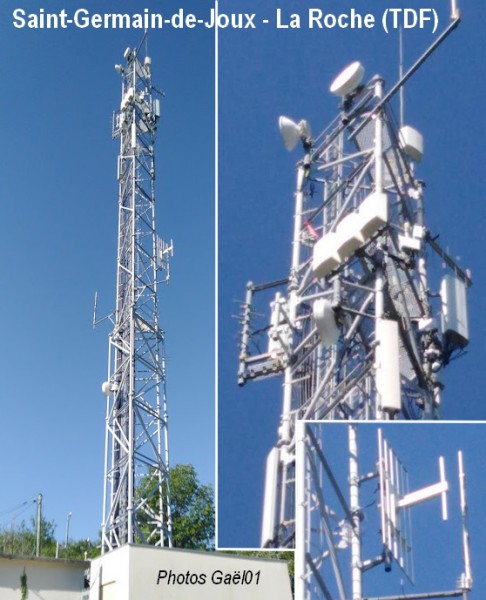

:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R3 et R6.

01 Saint-Germain-de-Joux - La Roche (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

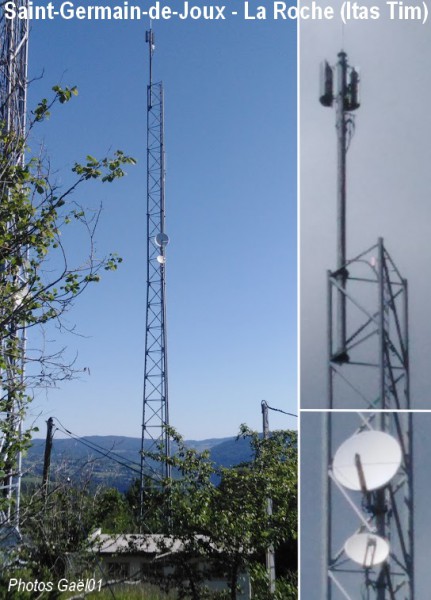

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4 et R7.

01 Saint-Germain-de-Joux - La Roche (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 18W (TDF).
R2: 32H 18W (TDF).
R7: 33H 20W (TDF).
R3: 37H 18W (TDF).
R1: 38H 18W (TDF).
R6: 48H 18W (TDF).

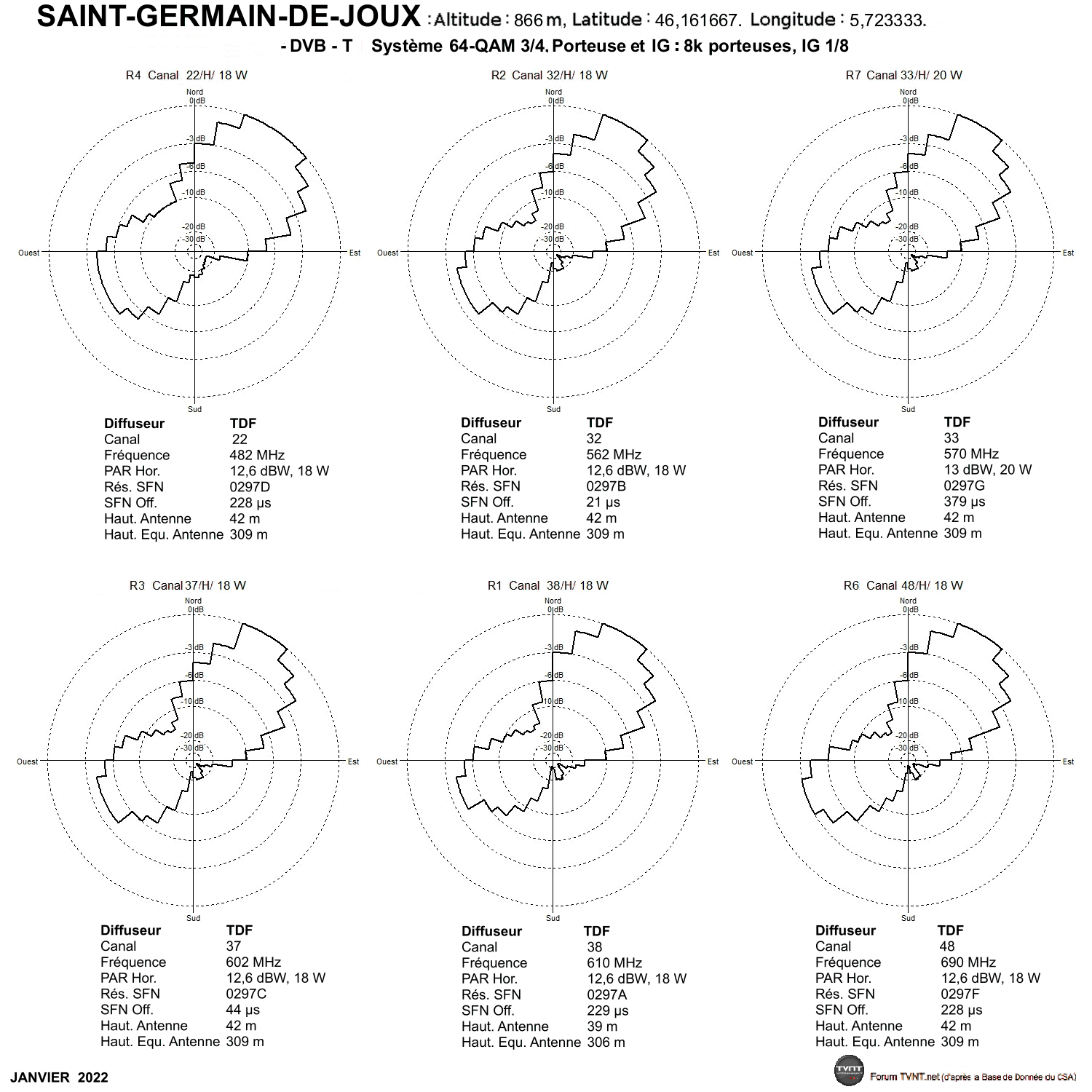

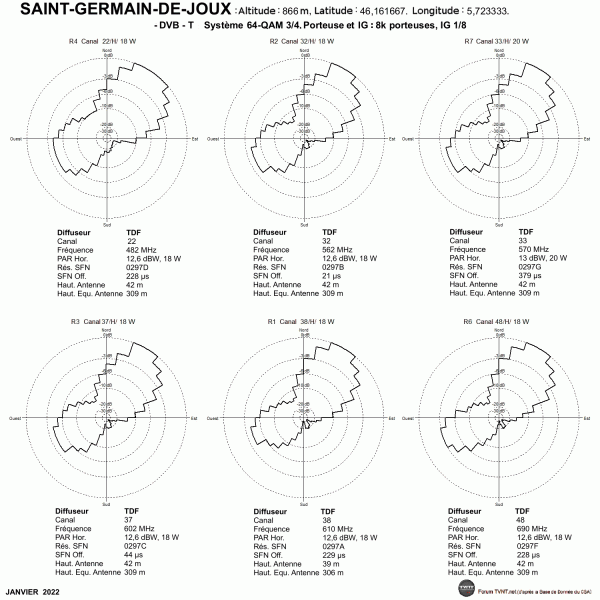

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

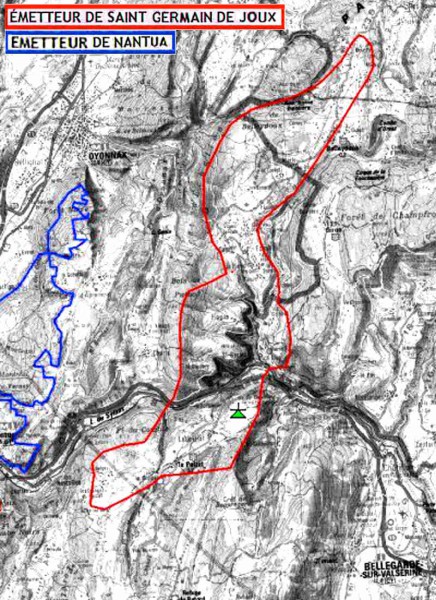

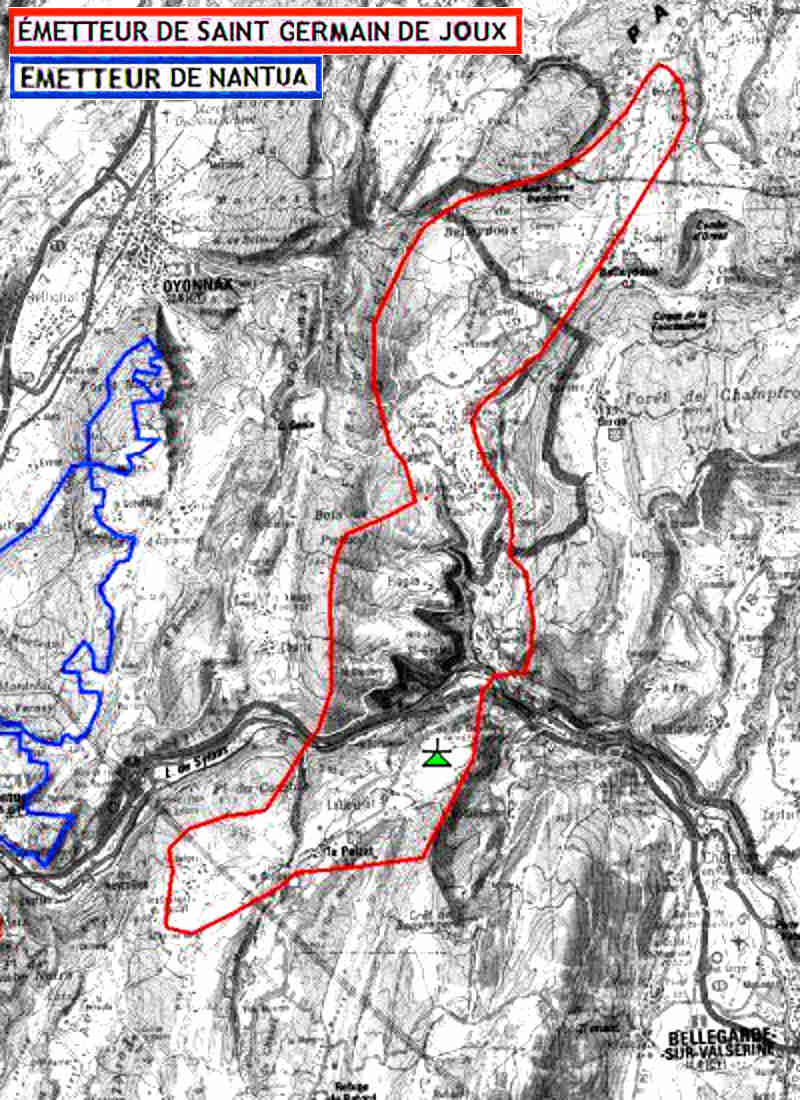

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Germain de Joux.jpg


-------------------------------------------------------------------------------------

SAINT-RAMBERT-EN-BUGEY 1 - SOUS TALOURD

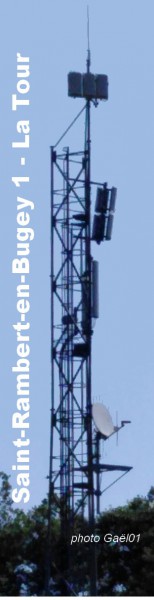

:arrow: Localisation du pylône TDF au lieu dit La Tour, commune de Saint-Rambert-en-Bugey :

01 Saint-Rambert-en-Bugey 1 - La Tour.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1,8W (TDF).
R1: 28H 1,8W (TDF).
R4: 40H 1,8W (TDF).
R2: 44H 1,8W (TDF).
R6: 46H 1,8W (TDF).

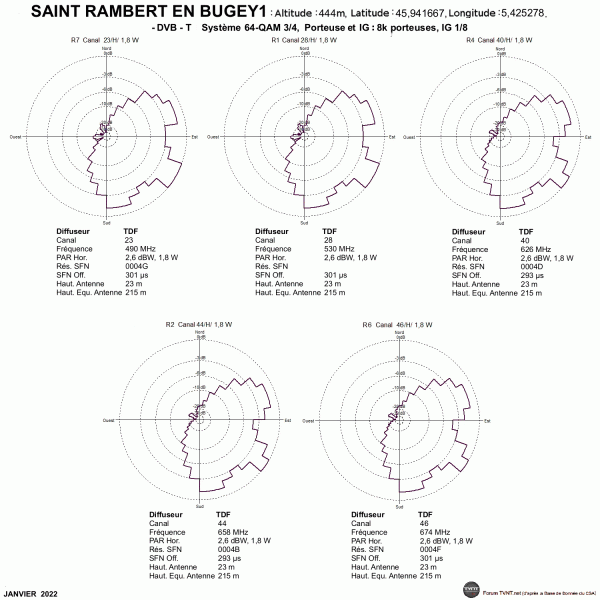

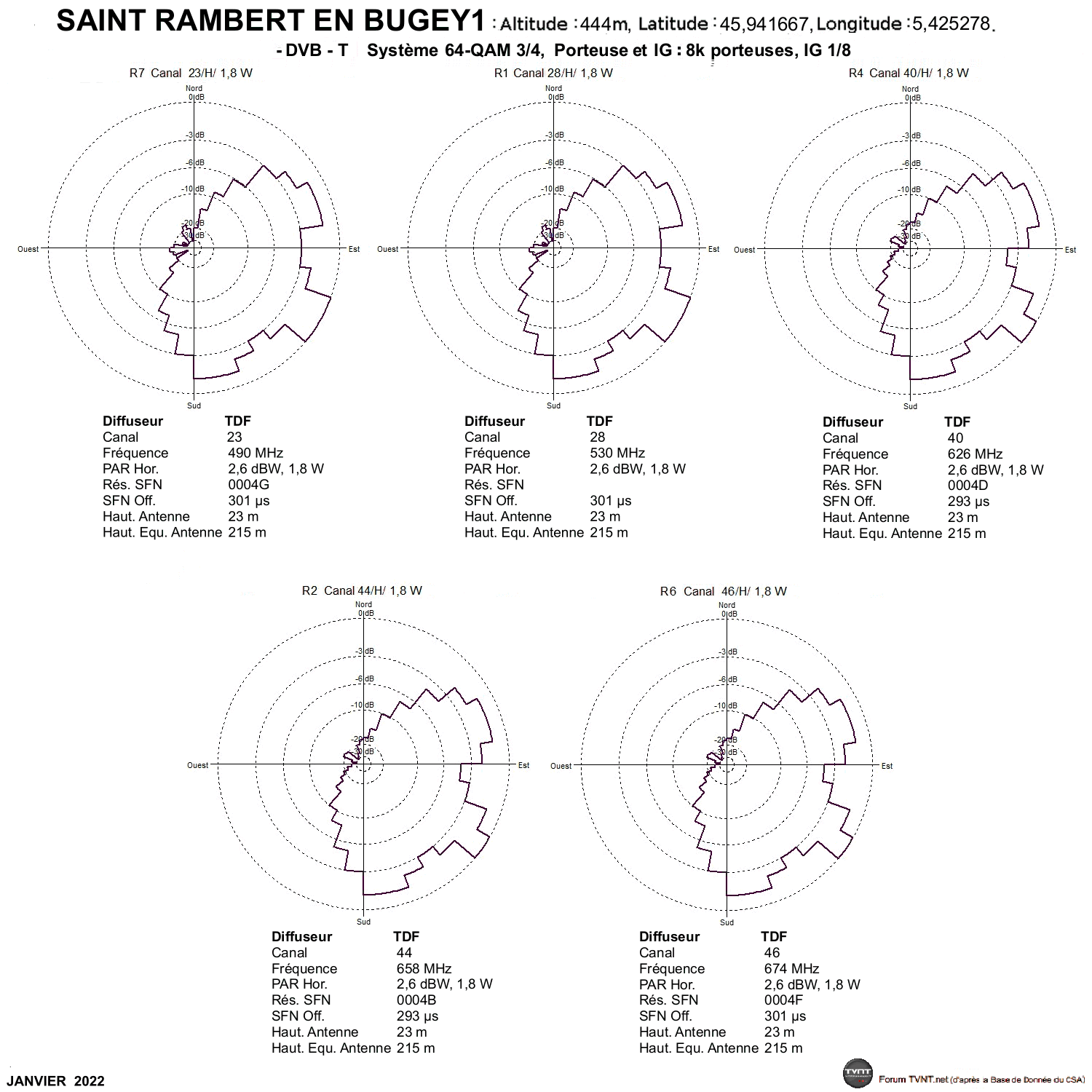

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
StRambertEnBugey 1.gif

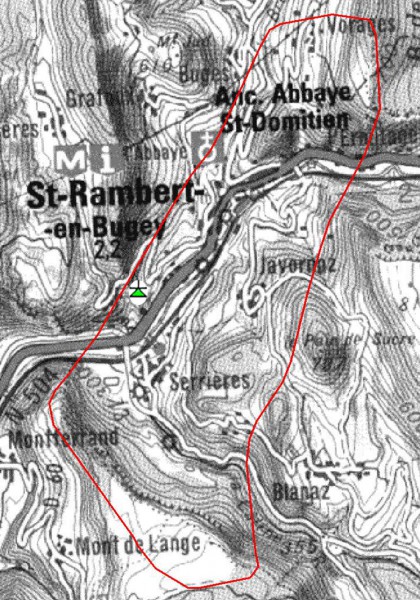

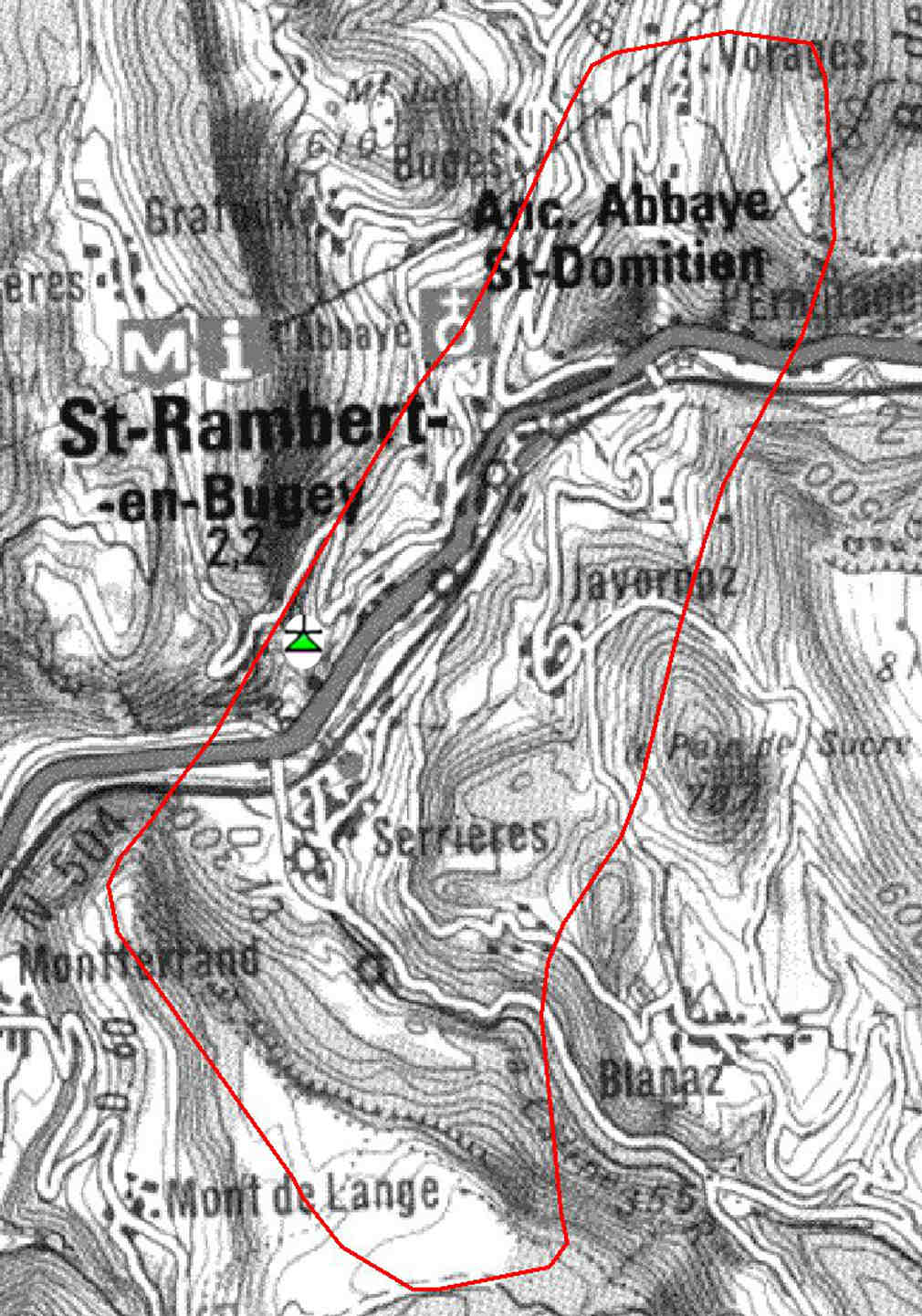

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Rambert en Bugey1.JPG


-------------------------------------------------------------------------------------

SAINT-RAMBERT-EN-BUGEY 4 - VORAGES

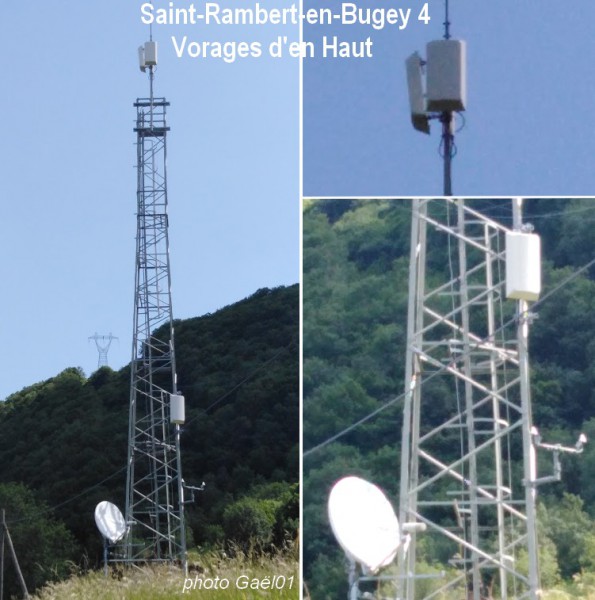

:arrow: Localisation du pylône TDF de Vorages d'en Haut, commune de Saint-Rambert-en-Bugey :

01 Saint-Rambert-en-Bugey 4 - Vorages d'en Haut.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 500mW (TDF).
R4: 40V 410mW (TDF).
R1: 43V 500mW (TDF).
R2: 44V 400mW (TDF).
R6: 46V 410mW (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
StRambertEnBugey 4.gif

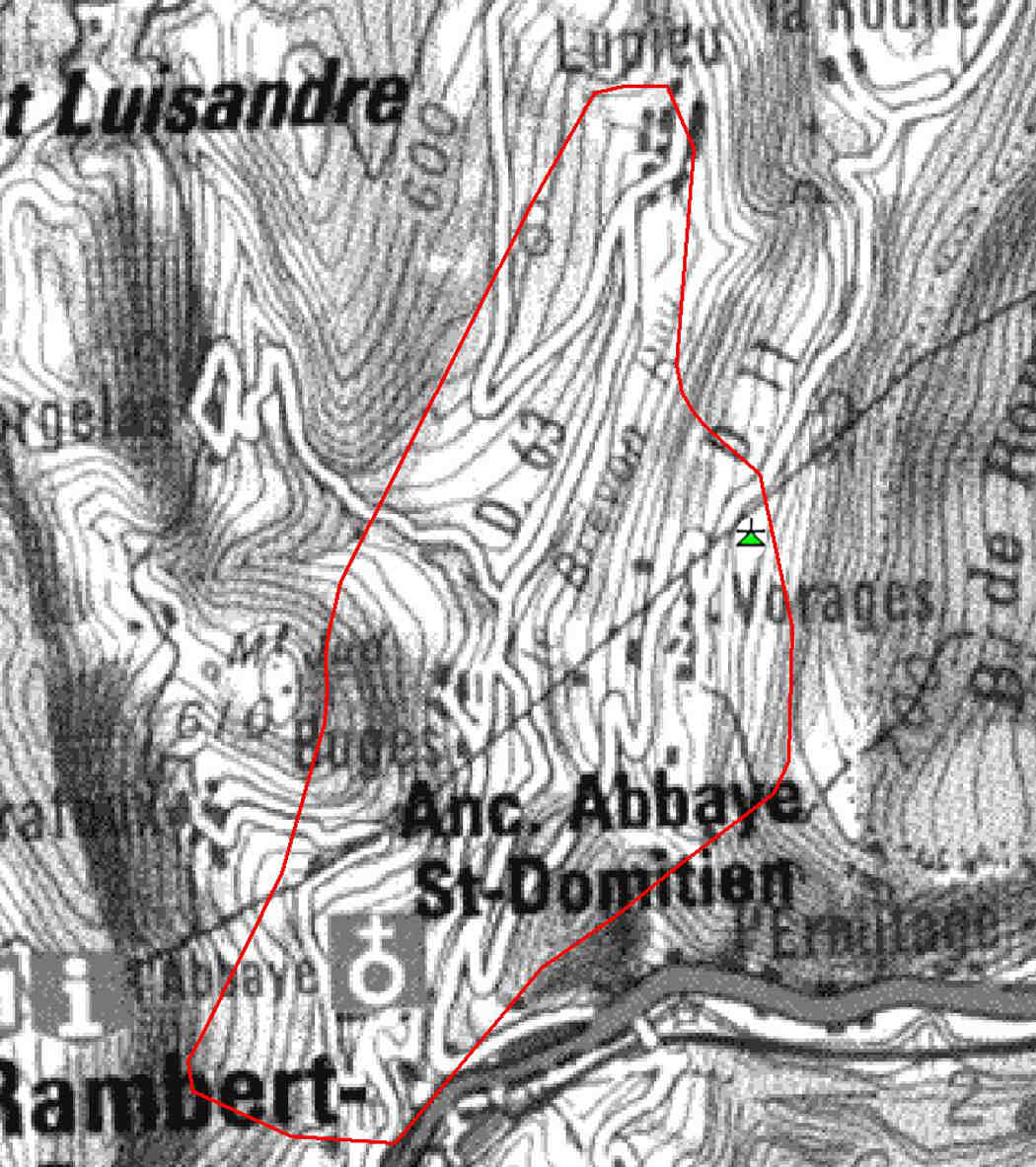

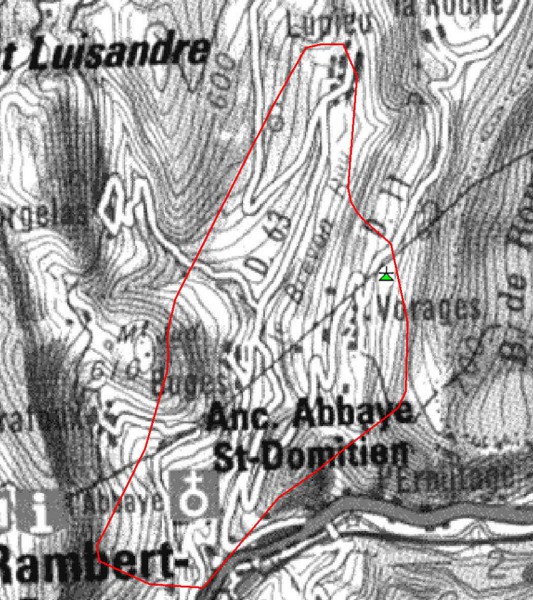

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Rambert en Bugey4.JPG


-------------------------------------------------------------------------------------

TENAY - PLATEAU DE JARGOY

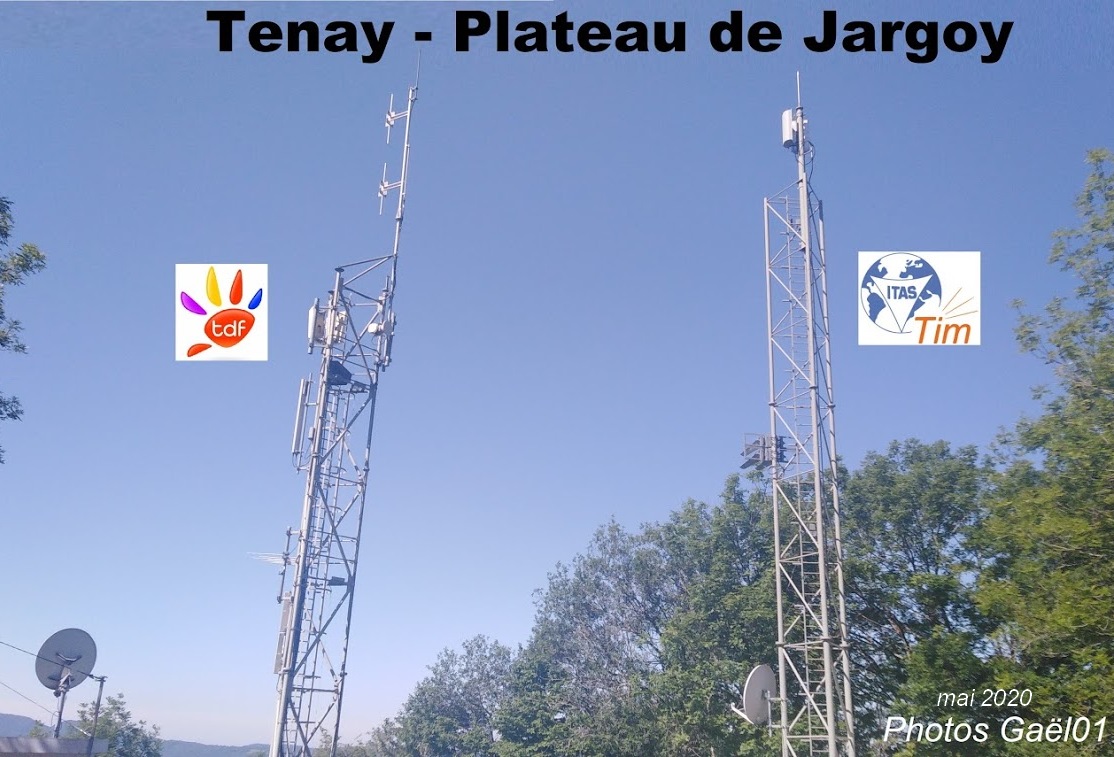

Il y a 2 pylônes pour l'émission de la TNT sur le site du plateau de Jargoy, au lieu dit "En Brut', commune de Tenay :
01 Tenay - Plateau de Jargoy TDF + ITAS.jpg
cliquer sur l'image pour l'agrandir

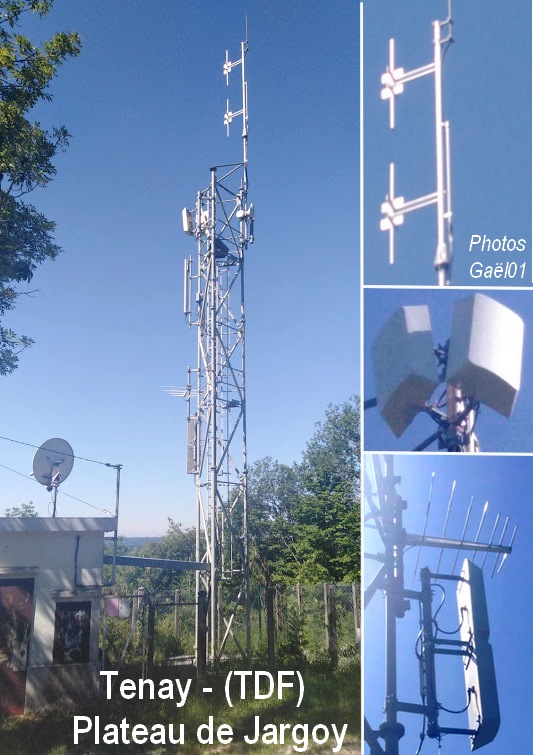

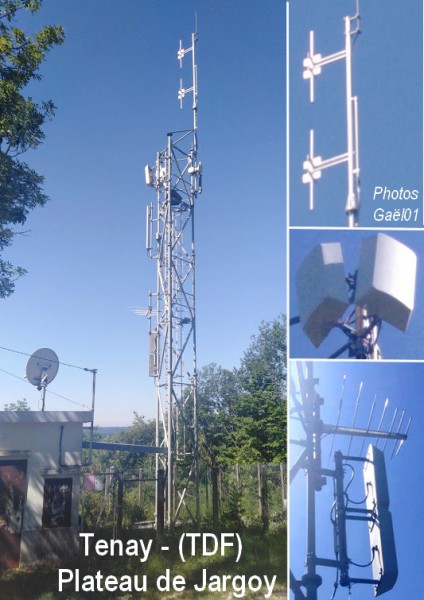

:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1 :

01 Tenay - Plateau de Jargoy (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

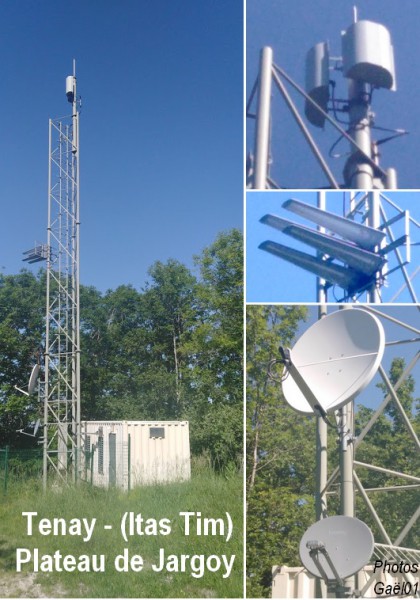

:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 à R4, R6 et R7 :

01 Tenay - Plateau de Jargoy (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 4W (TDF).
R4: 40H 4W (TDF).
R1: 43H 4W (TDF).
R2: 44H 4W (TDF).
R6: 46H 4W (TDF).

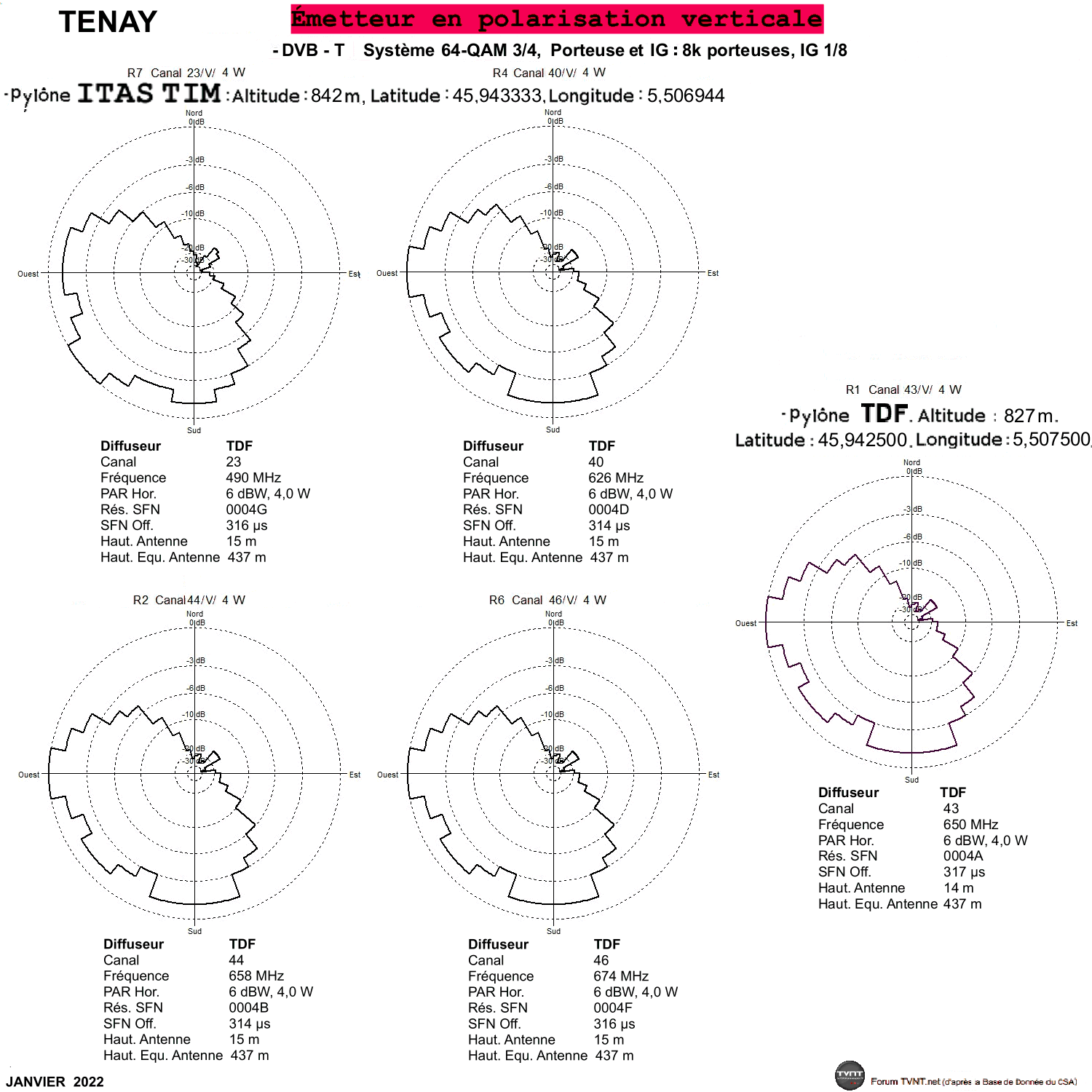

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

TORCIEU - DORVAN

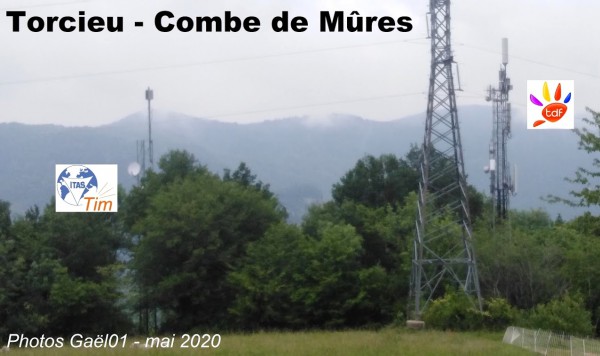

Il y a 2 pylônes pour la TNT sur le site de Combe de Mûres (RD 60), commune de Torcieu :
01 Torcieu - Combe de Mures.jpg
cliquer sur l'image pour l'agrandir

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2, R4 et R6 :

01 Torcieu  TDF-BIS.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

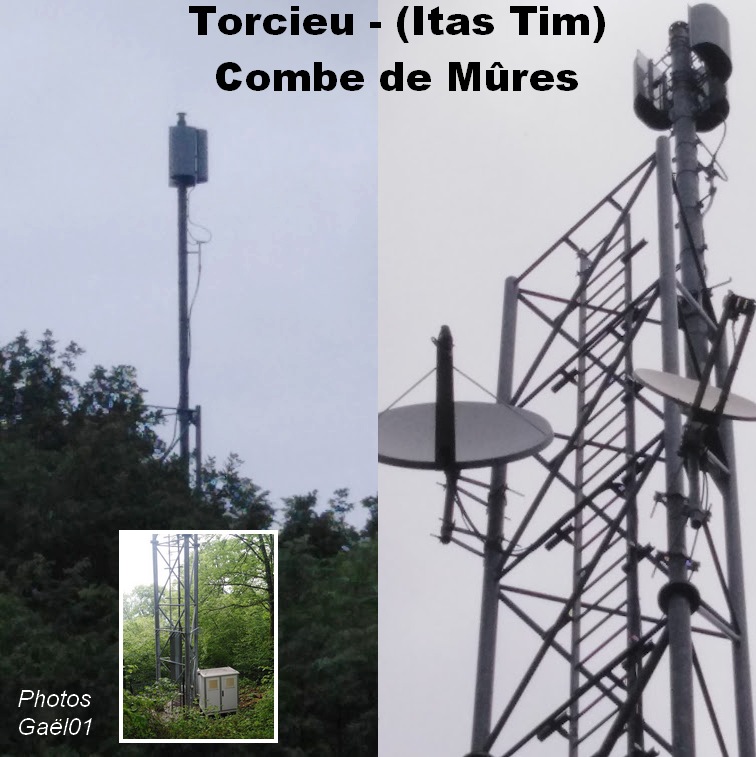

:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R7 :

01 Torcieu  Itas-Tim.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1W (TDF).
R1: 24H 1W (TDF).
R4: 40H 1W (TDF).
R2: 44H 1,1W (TDF).
R6: 46H 1W (TDF).

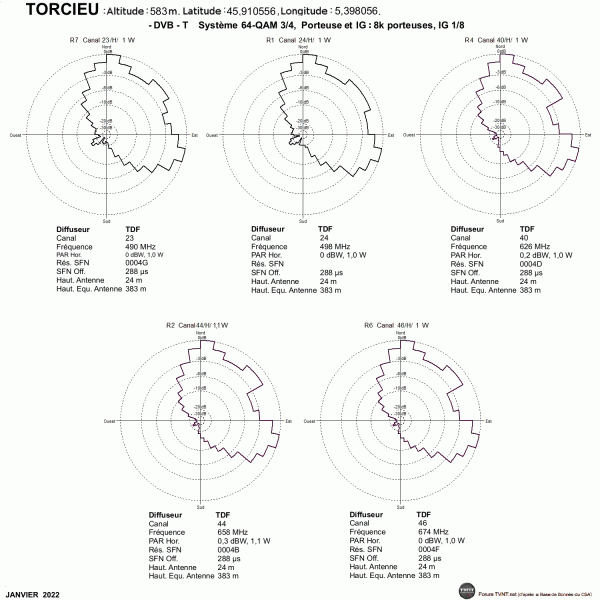

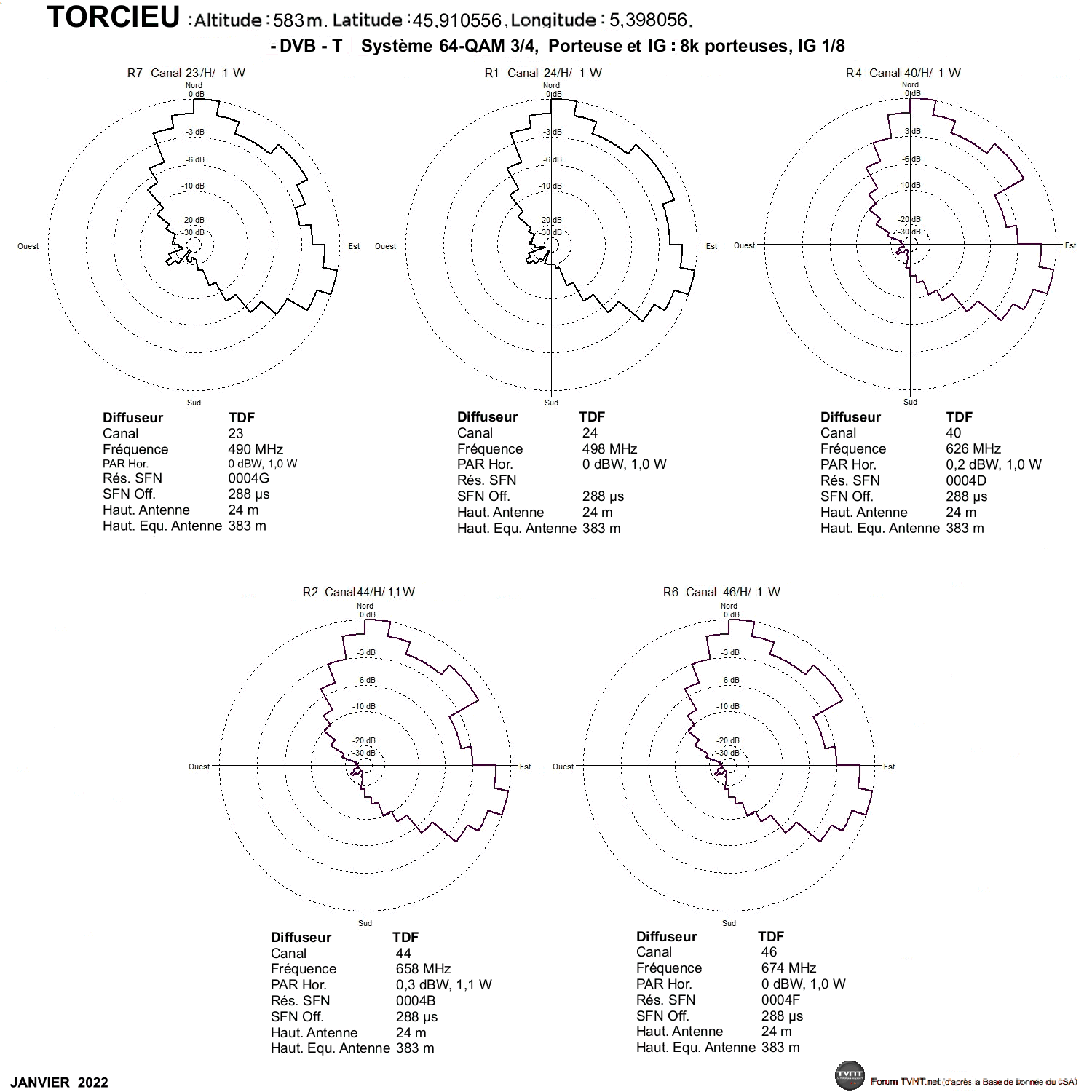

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

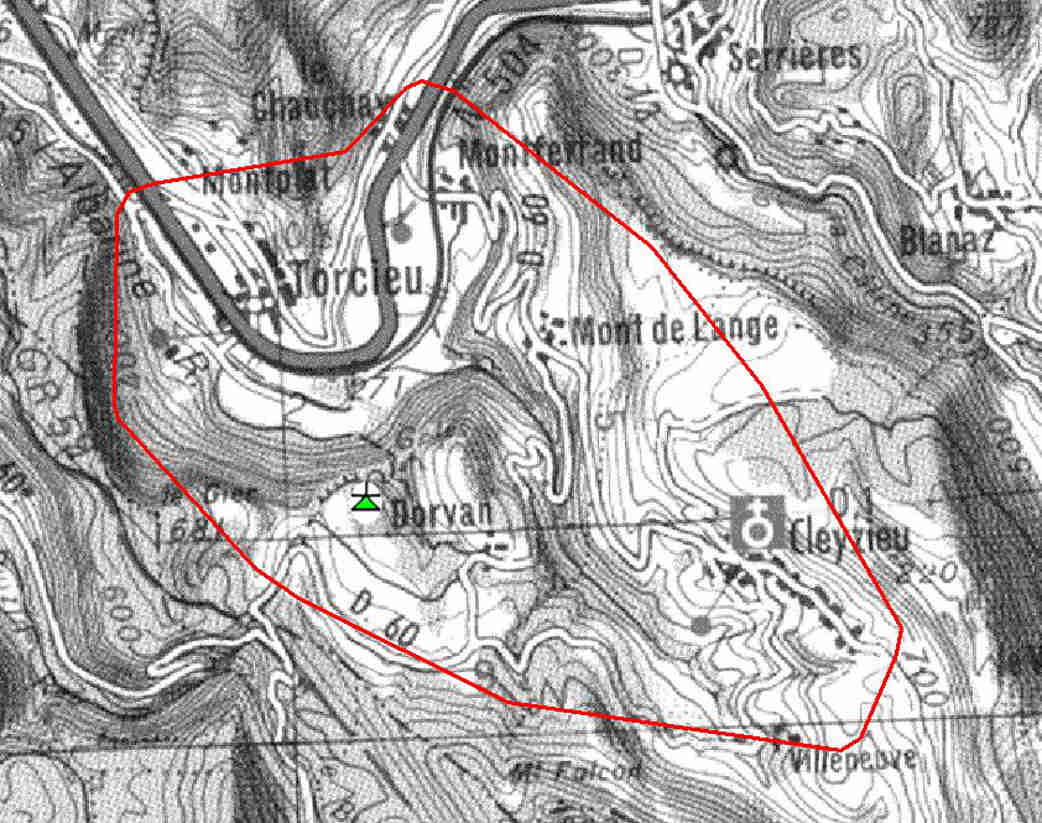

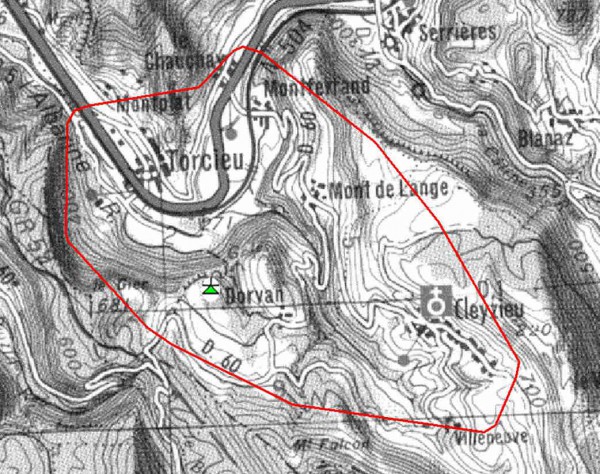

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VILLEREVERSURE - CONDAMINE

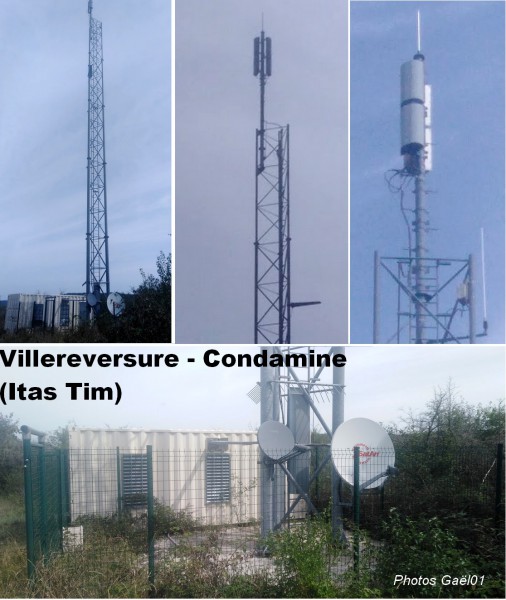

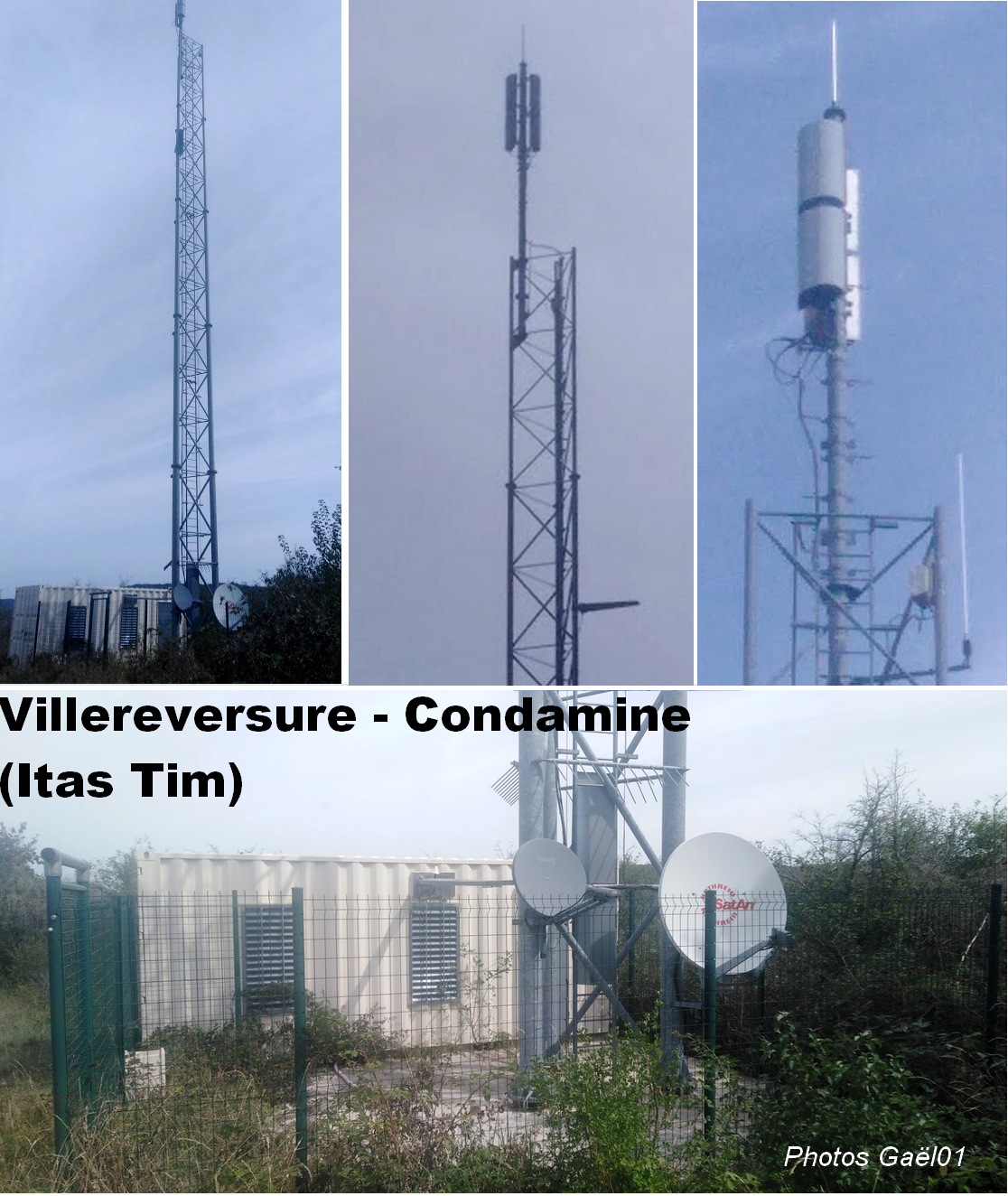

:arrow: Localisation du pylône ITAS TIM de Condamine, sur la commune de Grand-Corent.

01 Villereversure - Condamine (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 25W (TDF).
R4: 40H 25W (TDF).).
R3: 41H 25W (TDF).
R1: 43H 25W (TDF).
R2: 44H 25W (TDF).
R6: 46H 25W (TDF).

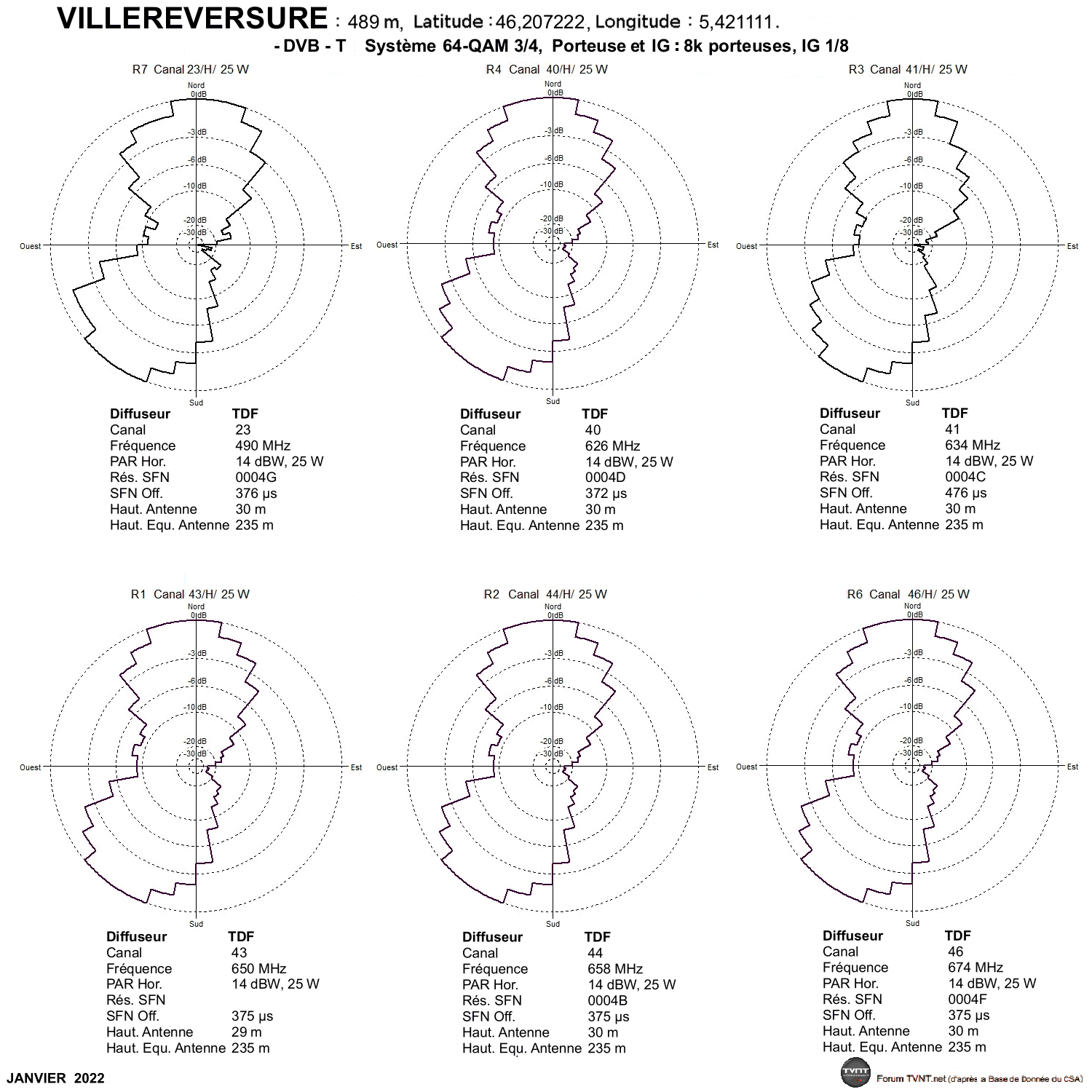

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VIRIGNIN - LE REPLAT

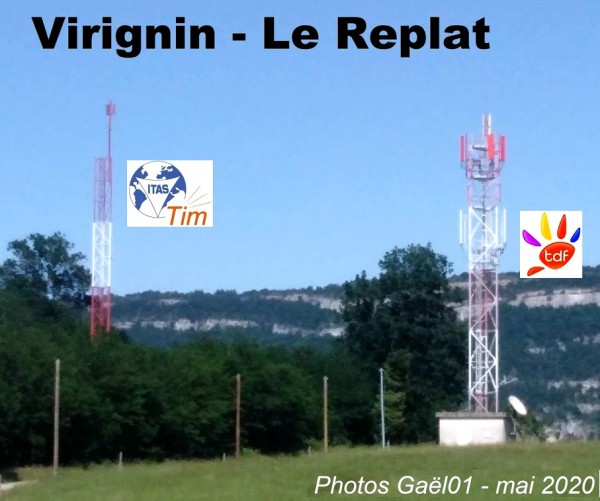

Il y a 2 pylônes pour la TNT sur le site du Replat, sur la commune de Brens :
01 Virignin - Le Replat  TDF+ITAS.jpg
cliquer sur l'image pour l'agrandir

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 et R6 :

01 Virignin - Le Replat (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

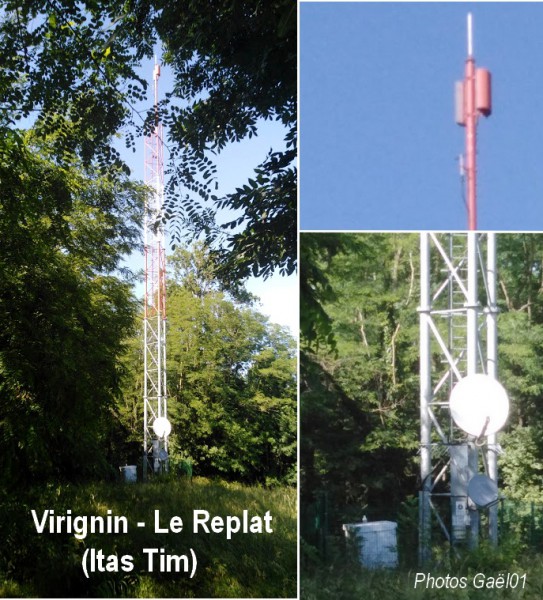

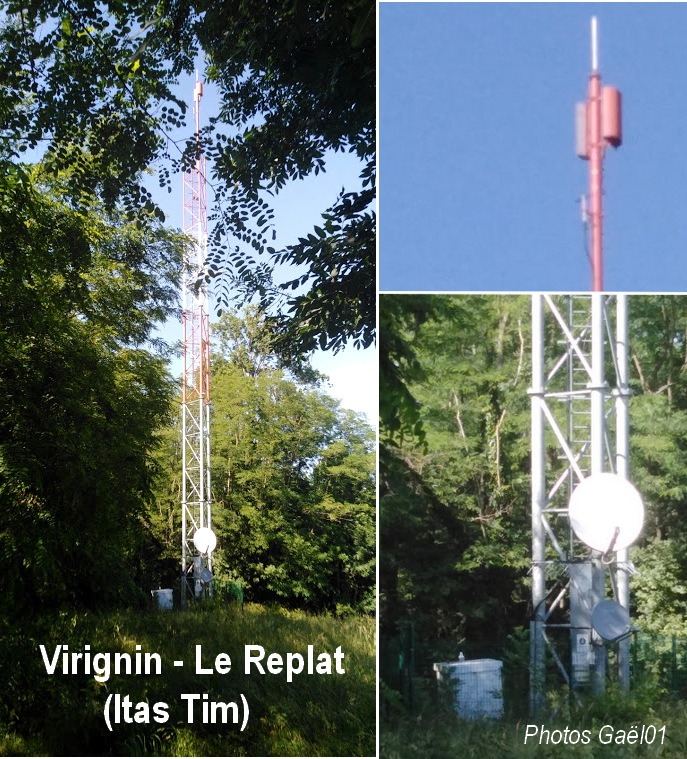

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R7 :

01 Virignin - Le Replat (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 25H 7,2W (TDF).
R6: 26H 7,2W (TDF).
R3: 27H 7,9W TDF).
R2: 29H 7,2W (TDF).
R7: 39H 7,9W (TDF).
R1: 47H 7,9W (TDF).

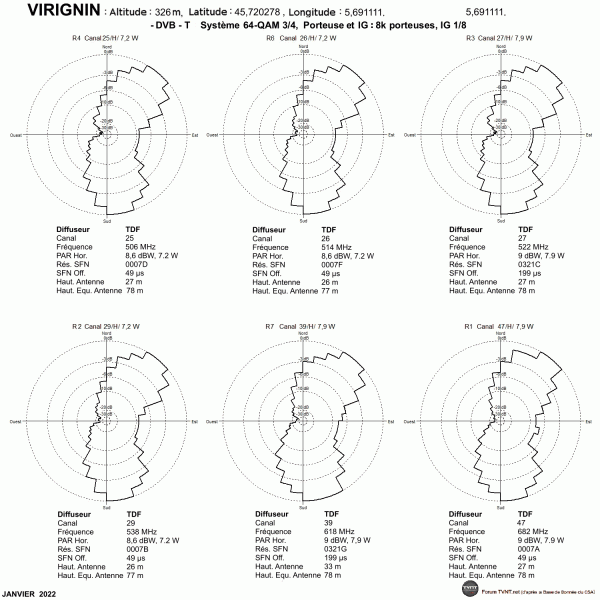

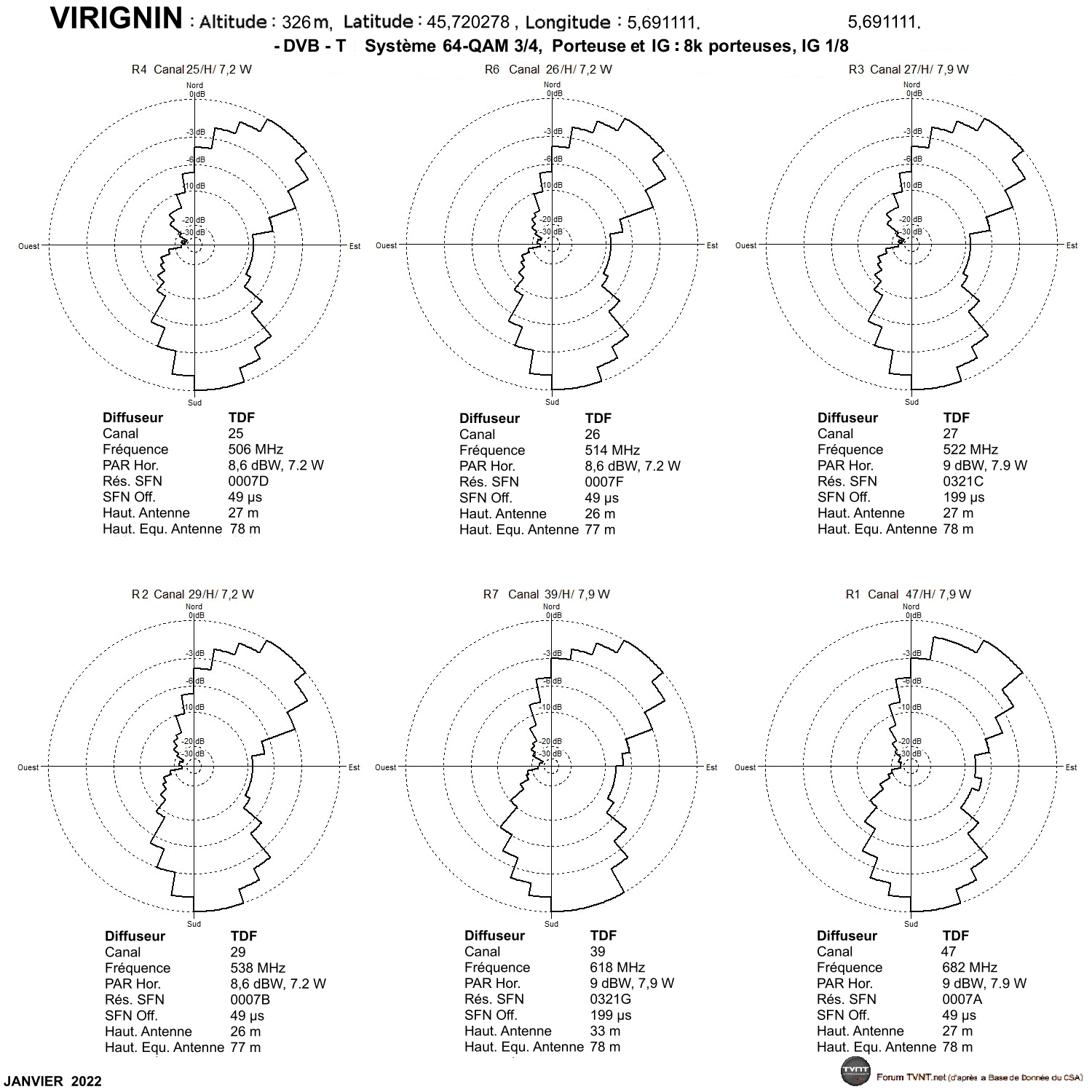

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

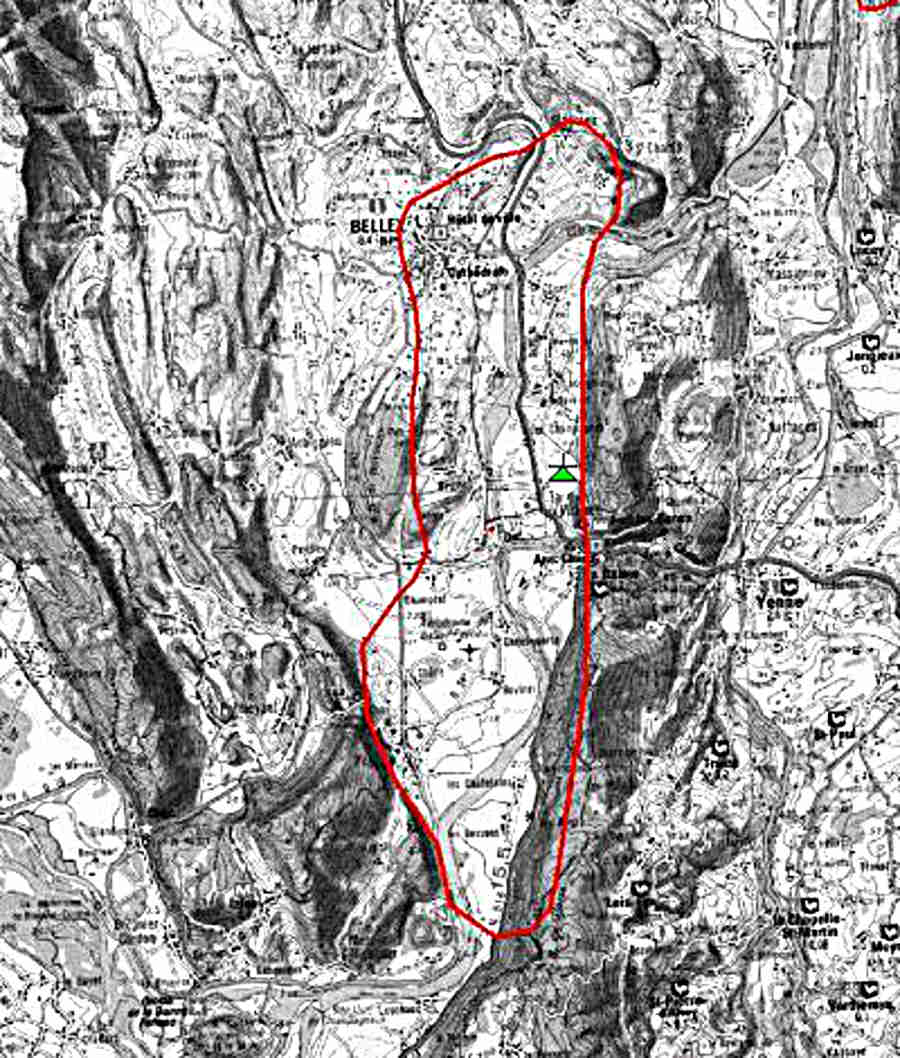

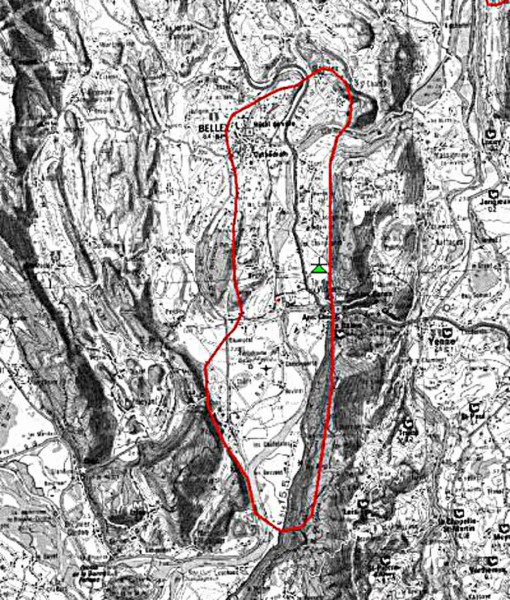

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs :http://www.csa.fr
Dernière édition par Emmebel le 18 Jan 2024 23:28, édité 276 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Laurent » 29 Déc 2007 11:11

C'est ici qu'on discute de tous les émetteurs de l'Ain.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Les Emetteurs d'Oyonnax pour completer le 1er Post

Messagepar arno_01 » 31 Déc 2007 09:18

ANALOGIQUE:

01 - Ain (1) OYONNAX 1 SIEGES TF1 (A) 65 (H) 250W
01 - Ain OYONNAX 1 SIEGES FRANCE 2 (A) 60 (H) 250W
01 - Ain OYONNAX 1 SIEGES FRANCE 3 (A) 63 (H) 250W
01 - Ain OYONNAX 1 SIEGES CANAL + (A) 07 (V) 100W
01 - Ain OYONNAX 1 SIEGES M6 (A) 57 (H) 63W

01 - Ain OYONNAX 2 LA GRANDE ROCHE TF1 (A) 54 (H) 100W
01 - Ain OYONNAX 2 LA GRANDE ROCHE FRANCE 2 (A) 48 (H) 100W
01 - Ain OYONNAX 2 LA GRANDE ROCHE FRANCE 3 (A) 51 (H) 100W
01 - Ain OYONNAX 2 LA GRANDE ROCHE CANAL + (A) 09 (H) 20W
01 - Ain OYONNAX 2 LA GRANDE ROCHE ARTE/F5 (A) 56 (H) 100W
01 - Ain OYONNAX 2 LA GRANDE ROCHE M6 (A) 37 (H) 100W

01 - Ain OYONNAX 3 MONS TF1 (A) 35V) 1W
01 - Ain OYONNAX 3 MONS FRANCE 2 (A) 29 (V) 1W
01 - Ain OYONNAX 3 MONS FRANCE 3 (A) 32 (V) 1W
01 - Ain OYONNAX 3 MONS FRANCE 5 (A) 45 (V) ??
01 - Ain OYONNAX 3 MONS M6 (A) 42 (V) 500mW
arno_01
Coccinelle
Coccinelle

Messages: 69
Inscription: 09 Déc 2007 15:19
Localisation: OYONNAX -VEYZIAT

Nouveaux canaux!

Messagepar Patrick_1 » 31 Déc 2007 14:10

@ Laurent

Merci pour la réorganisation des topic, en effet, il devenait difficile de trouver les informations cherchées.

A voir la liste plus haut, les 5 (6) multiplex seraient donc activés à Gex-Montrond en simulcast. Cette information est inédite.
Quelle est la source de l'information pour ces canaux, quelle est sa fiabilité?

=> Le C42 serait donc prêté par les suisses et les C22/25/28 se superposant avec l'Aiguille du Midi, les brouillages entre l'analogique et le numérique étant réduits, cette solution semble possible.

La non utilisation des canaux 58/61 pourtant planifiés signifierait donc également un simulcast à Champagnole.

Par contre, l'abandon du numérique à Vesancy est confirmé par le CSA.
Patrick_1


Re: Nouveaux canaux!

Messagepar Laurent » 31 Déc 2007 15:39

Patrick_1 a écrit:A voir la liste plus haut, les 5 (6) multiplex seraient donc activés à Gex-Montrond en simulcast. Cette information est inédite.
Quelle est la source de l'information pour ces canaux, quelle est sa fiabilité?

Non, on connait juste les canaux qui seront utilisés.
Dernière édition par Laurent le 01 Jan 2008 19:53, édité 1 fois.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

TNT autour de GEX

Messagepar archi3d » 01 Jan 2008 19:34

Peux t on recevoir la TNT à GEX ?
je vois sur le site de tdf que la couverture est <50%

Est ce possible quand même ?

Merci,.
archi3d


Messagepar Patrick_1 » 01 Jan 2008 20:21

Bonjour Archi3d,

La TNT ne sera diffusée depuis le Montrond ainsi que sur les relais du Salève et du Pèlerin qu'en novembre 2008.
Par contre, elle est déjà diffusée depuis Cluses-St-Sigismond à 1300m d'altitude avec env. 100W dans votre direction. L'émetteur n'est pas à vus mais vous pouvez toujours essayer avec une antenne à fort gain avec préampli. Il faut pointer entre les Voirons et le Môle.

C'est pas certain que ça passe, la puissance étant réduite, mais c'est possible pour le R1 et le R3, les autres seront probablement brouillés par la Dent du Chat qui émet en analogique sur les mêmes canaux.

Les canaux ce Cluses sont R1:35 R2:23 R3:39 R4:26 R6:29.

Sinon, Chamonix-AAiguille du Midi devrait être activée en juin en attendant Gex.
Patrick_1


Messagepar arno_01 » 01 Jan 2008 20:33

J'ai vu que les cartes de couverture de Gex proviennent de TOWERCAST.

Sur Oyonnax, l'emetteur sera géré par TDF ou TOWERCAST ?

En sachant qu'un pylone de plus de 30m de haut a été installé sur les hauteurs de Veyziat par SFR ?
arno_01
Coccinelle
Coccinelle

Messages: 69
Inscription: 09 Déc 2007 15:19
Localisation: OYONNAX -VEYZIAT

Messagepar archi3d » 01 Jan 2008 21:38

Merci pour les infos, Patrick.

Je suis dans un petit immeuble, et je ne connais donc pas les caracteristiques de l'antenne et orientation.

J'ai acheté un ampli interieur +30db qui monte le signal,., mais sur les canaux 35 et 39 , ma config de recherche TV me montre niveau du signal + ou moins 6 sur 10.

Donc je crois que ca marche pas trop.
Merci qd même pour les renseignements.
A plus.
archi3d


Messagepar cricri » 01 Jan 2008 22:58

Les antennes collectives nécessitent d'être adaptées à la TNT.
Lire ceci :
http://www.tvnt.net/forum/viewtopic.php?t=2020
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5018
Inscription: 28 Mar 2006 14:27
