67 - Bas Rhin [Strasbourg, Wissembourg]

[Laurent]

Liste des émetteurs du département du Bas Rhin :

Émetteurs Principaux :
- Strasbourg - Nordheim.
- Wissembourg - Eselsberg - Col du Pigeonnier.

Émetteurs Locaux :
- Barr-Andlau - Le Rehstall.
- Lutzelhouse - Hinberg.
- Mutzig 1 - Cimetière.
- Mutzig 2 - Aspen.
- Natzwiller - La Haute Goutte.
- Niederbronn-les-Bains - Cité Guirsberg.
- Plaine - Côte de Plaine.
- Rosheim - Boersch - Steinberg.
- Saales - Bourg-Bruche.
- Schirmeck 1 - Fréconrupt.
- Schirmeck 2 - Côte du Château.
- Strasbourg-Ville - Place de Bordeaux.
- Villé - Le Schrann.
- Wingen-sur-Moder 2 - Vorderegorr.

L'émetteur de SARREBOURG - LE DONON bien que situé sur la commune de Grandfontaine dans le département du Bas Rhin, dessert surtout l'agglomération de Sarrebourg (57) et les alentours, il est donc décrit dans le sujet consacré aux émetteurs du département de la Moselle.

L'émetteur de SAINTE-MARIE-AUX-MINES bien que situé sur la commune de Neubois dans le département du Bas Rhin, dessert surtout l'agglomération de Sainte-Marie-aux-Mines (68), il est donc décrit dans le sujet consacré aux émetteurs du département du Haut-Rhin.

Pour l'émetteur de Barr-Andlau (plaque de Mulhouse) le transfert de la bande 700 MHz est prévu en phase 6, programmée pour le 23 mai 2018.
Des réaménagements de canaux sont prévu, ils sont détaillées ci-dessous dans la description de l'émetteur.

Vous trouverez plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

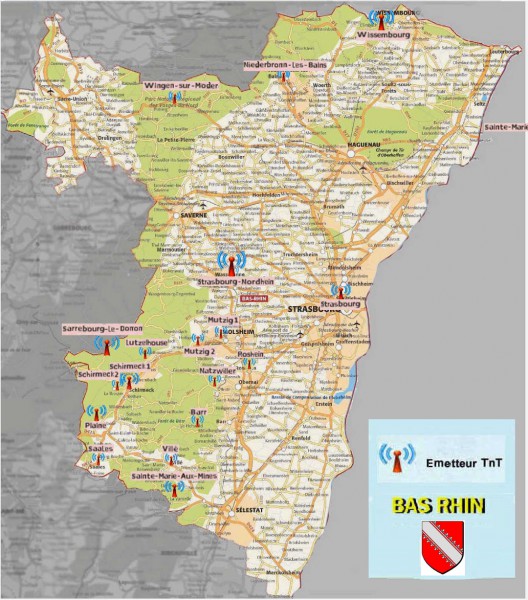

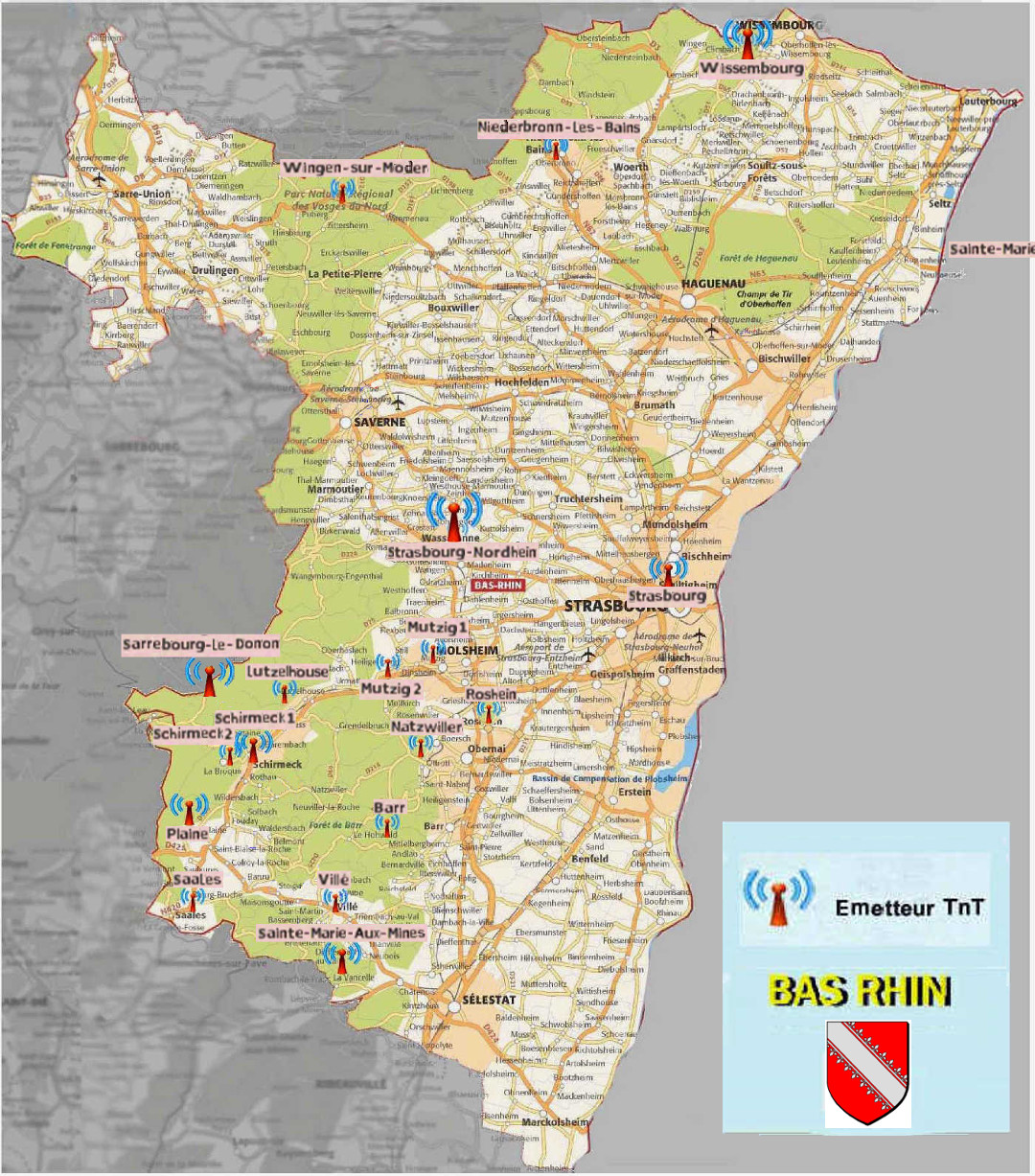

Emplacement des émetteurs du département du Bas Rhin :

Cliquez sur la carte pour l'agrandir

Carte interactive des émetteurs TNT et FM du Bas Rhin réalisée par Gaël01
https://drive.google.com/open?id=1zgTCgaNXuBgFF8uGJum9krOY9Vz5CPpL&usp=sharing


Liste des anciens topics :
Emetteur de Strasbourg Nordheim


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites du CSA (ARCOM) ou de TDF :
Ma Couverture TNT (CSA)
MaTNT (Test de couverture TDF)


COMPOSITION DES MULTIPLEX NATIONAUX




La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

STRASBOURG - NORDHEIM

Émetteur Principal.

Localisation du pylône TDF de Stephansberg, sur la comune de Nordheim :


D'autres photos de l'ami "" sont disponibles ici: 1 2 3 4 5 6 7 8 9 10 11 12
D'autres photos sont disponibles ici

Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 10kW (TDF).
R6: 25H 20kW (TDF).
R2: 26H 20kW (TDF).
R7: 43H 20kW (TDF).
R3: 47H 20kW (TDF).
R1: 48H 50kW (TDF).

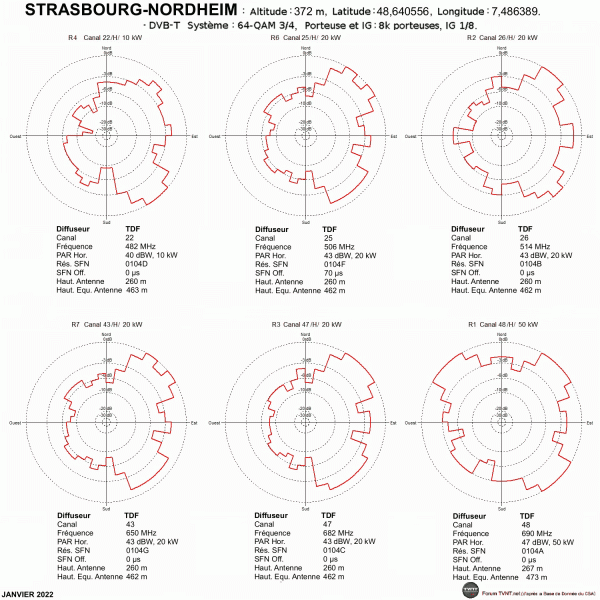

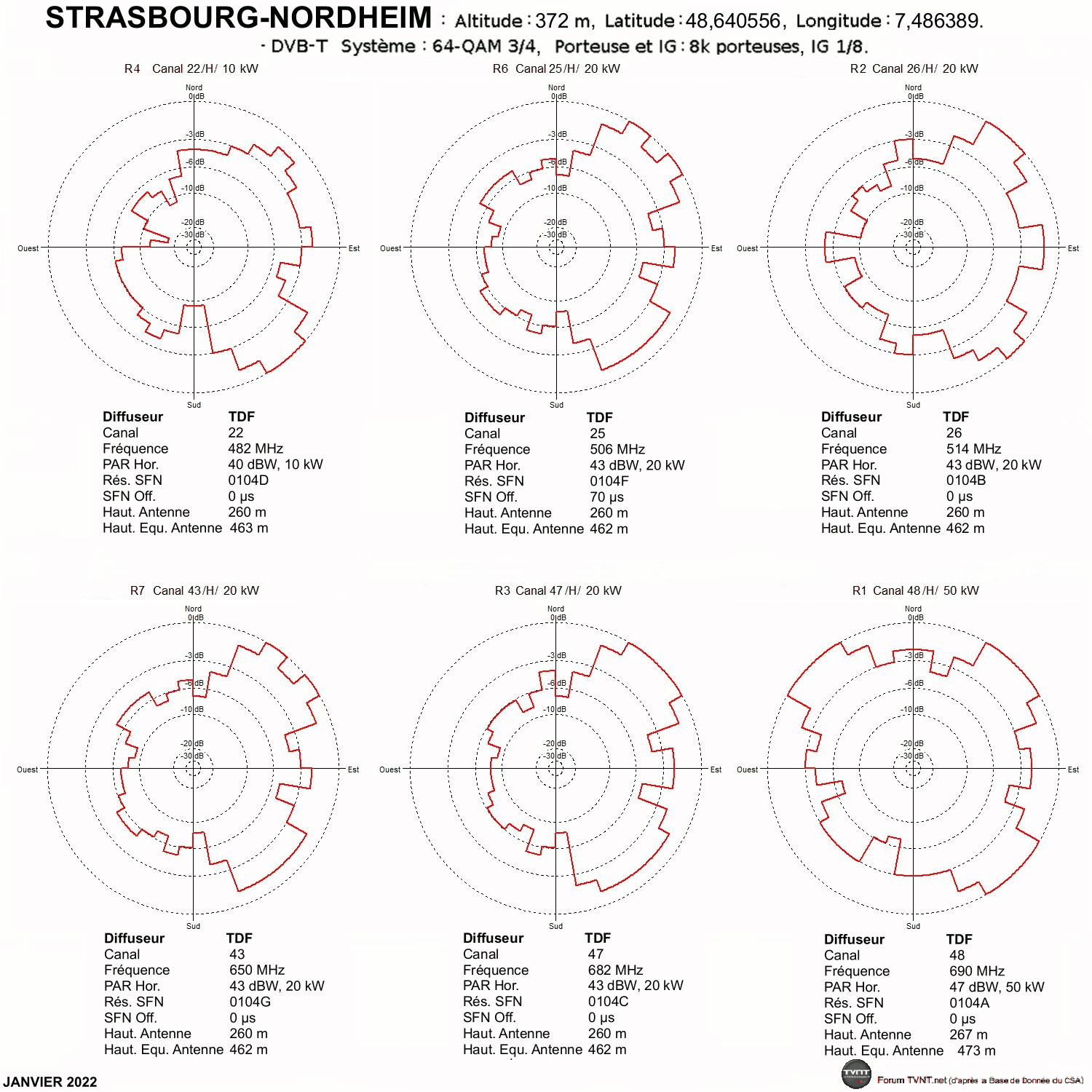

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-----------------------------------------------------------------------------------------------

WISSEMBOURG - ESELSBERG - COL DU PIGEONNIER

Émetteur Principal.

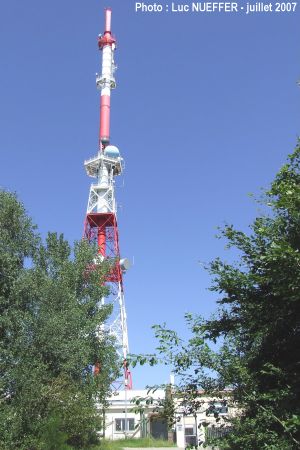

Localisation du pylône TDF du col du Pigeonnier, Eselsberg, commune de Wissembourg :


D'autres photos sont disponibles ici

Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 50W (TDF).
R6: 25H 200W (TDF).
R2: 26H 200W (TDF).
R7: 43H 200W (TDF).
R1: 45H 500W (TDF).
R3: 47H 200W (TDF).

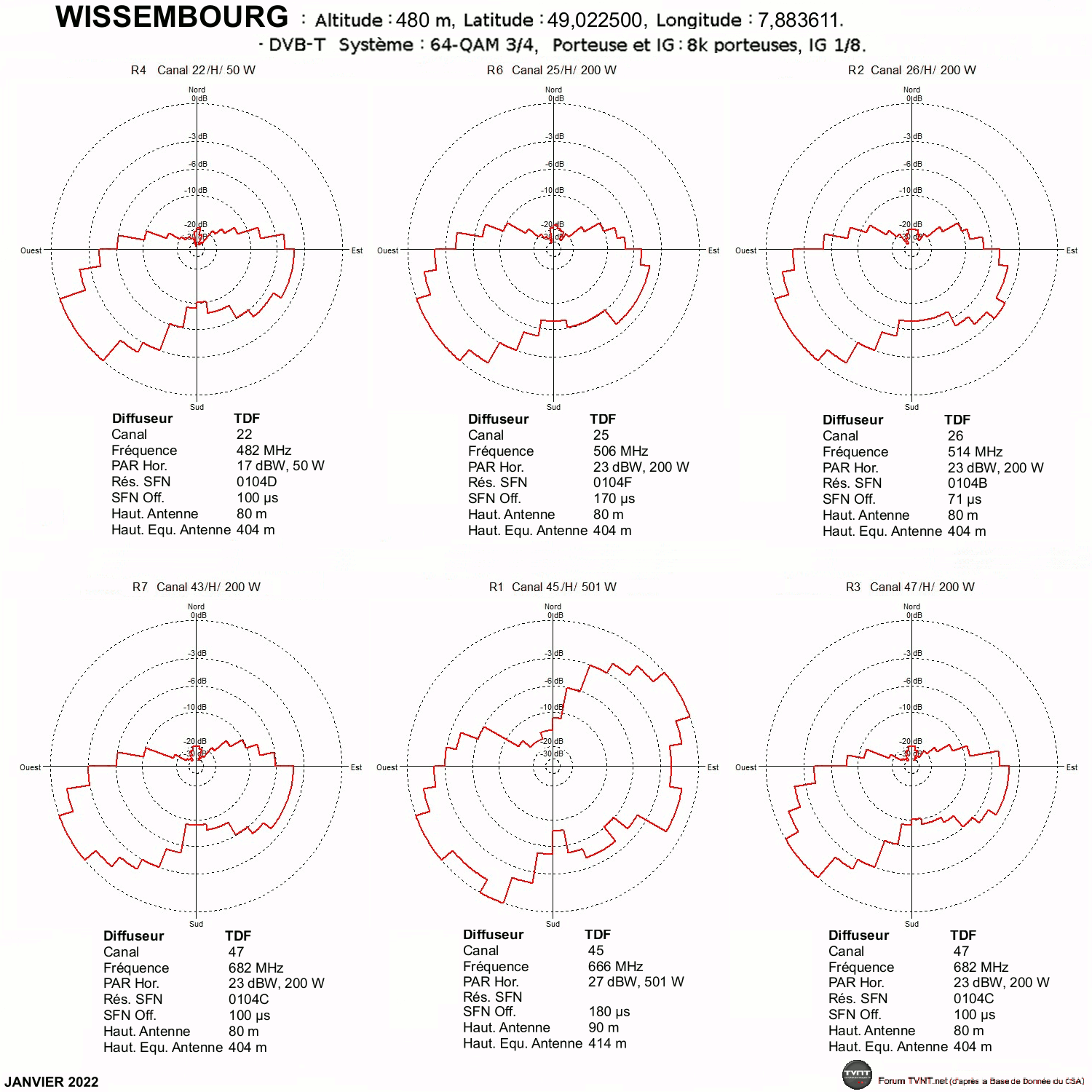

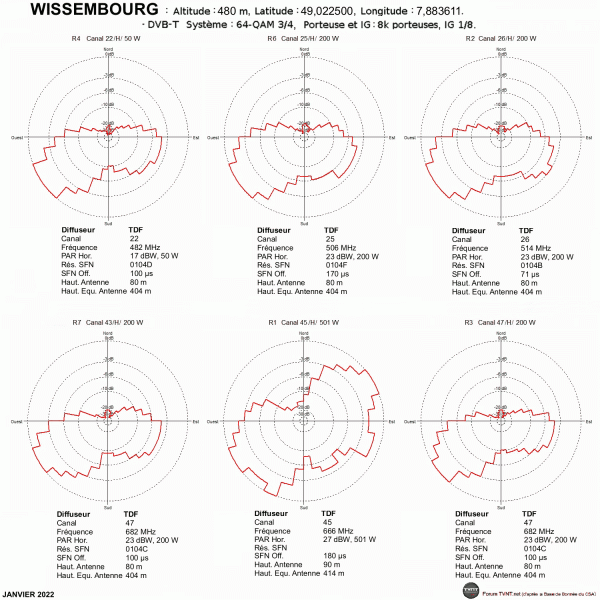

Détails des caractéristiques techniques de l'émetteur :

Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

BARR-ANDLAU - LE REHSTALL

Localisation du pylône ITAS TIM du Rehstall, commune d'Andlau.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 6,5W (TDF).
R1: 24H 6,5W (TDF).
R6: 27H 6,5W (TDF).
R4: 37H 4W (TDF).
R3: 41H 4W (TDF).
R7: 45H 6,5W (TDF).

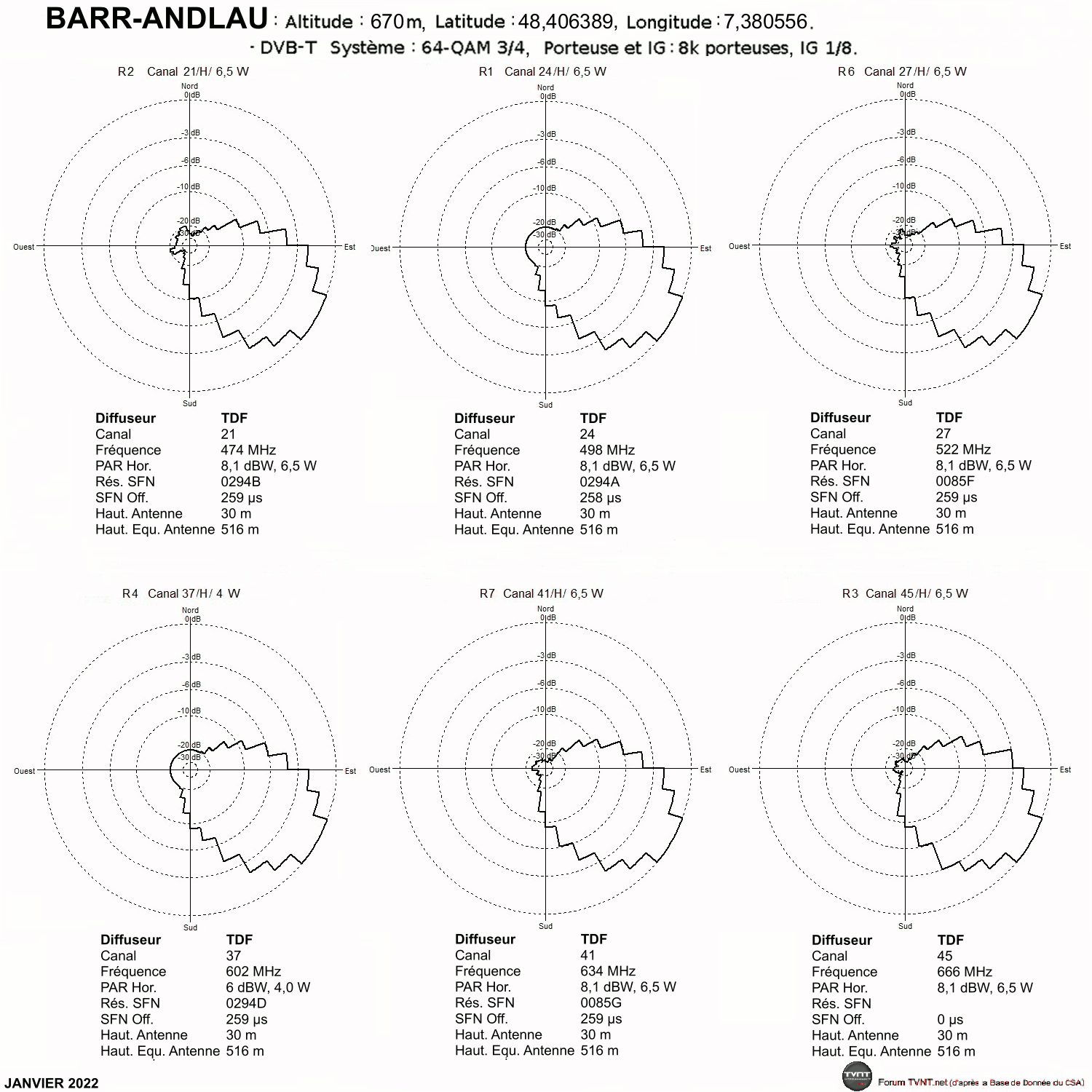

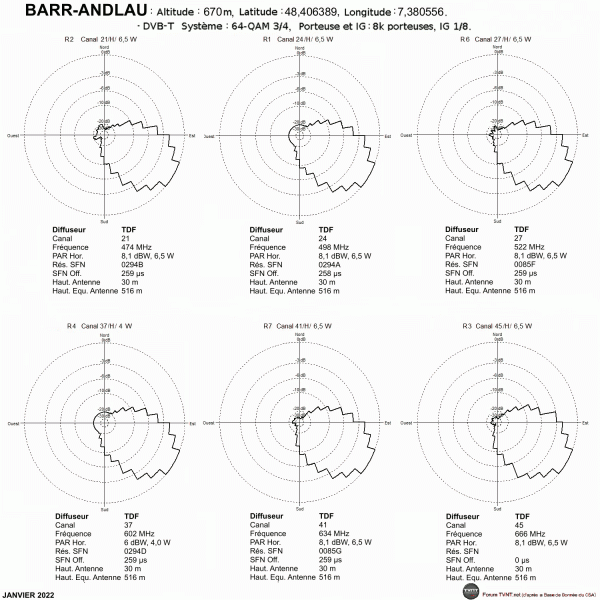

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

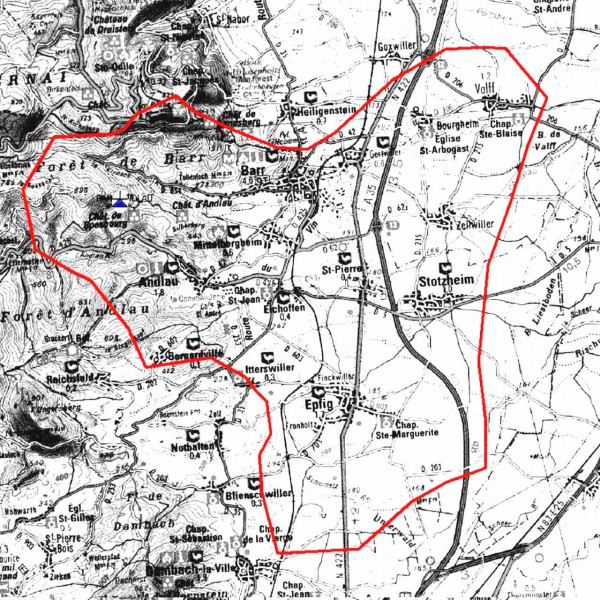

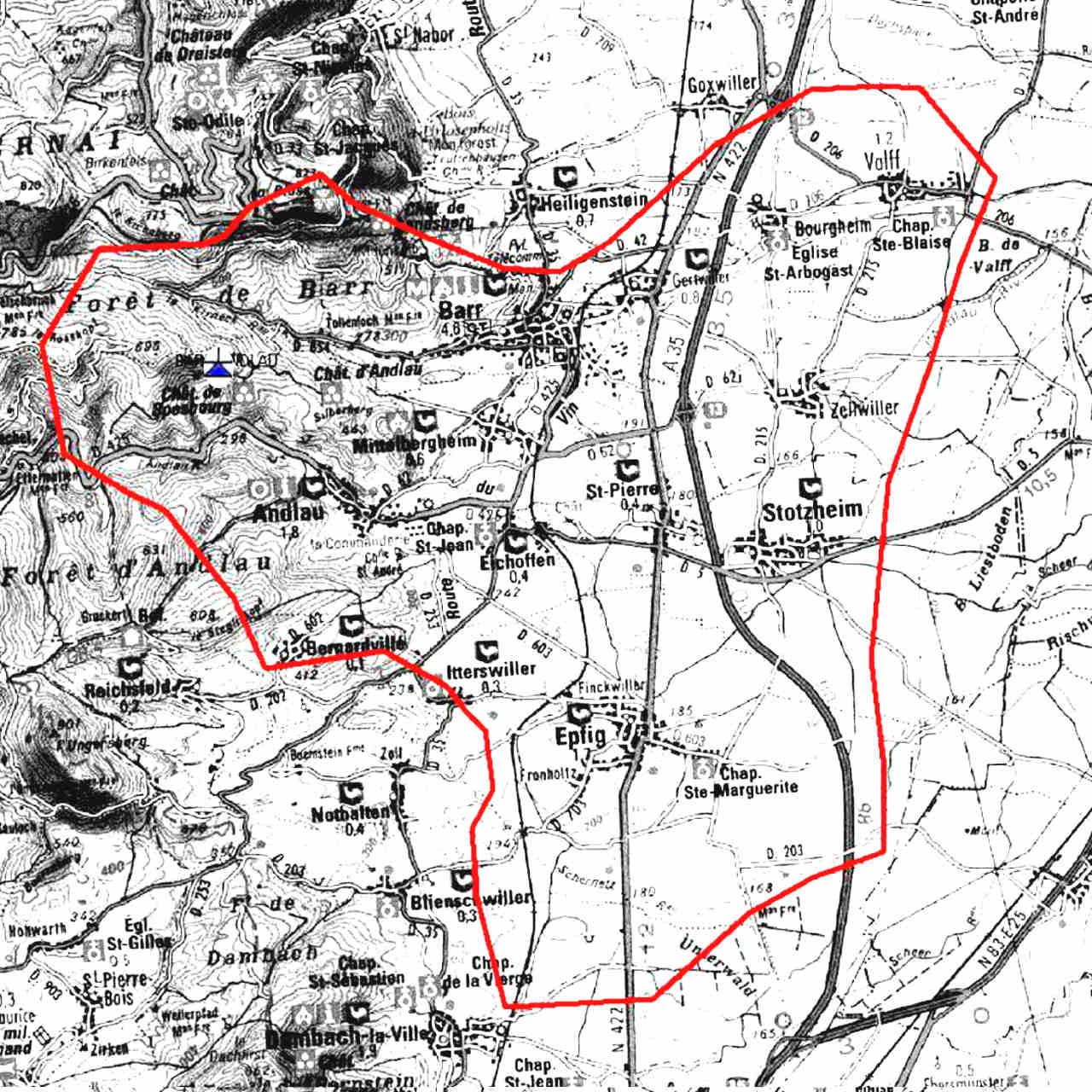

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-----------------------------------------------------------------------------------------

LUTZELHOUSE - HINBERG

Localisation du pylône ITAS TIM d'Hinberg, commune de Lutzelhouse.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 500mW (TDF).
R6: 25H 1W (TDF).
R2: 26H 1W (TDF).
R7: 43H 1W (TDF).
R3: 47H 1W (TDF).
R1: 48H 1W (TDF)..

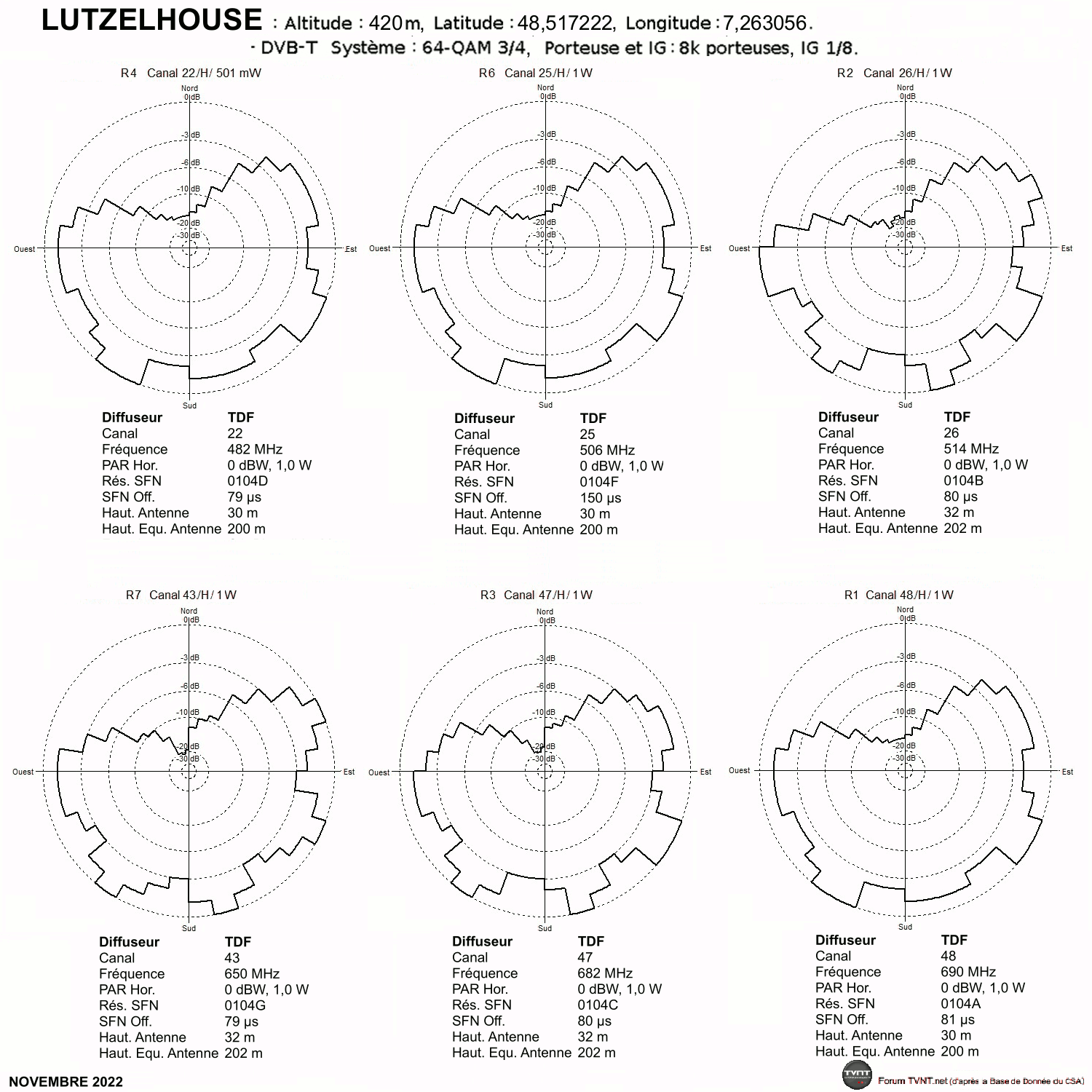

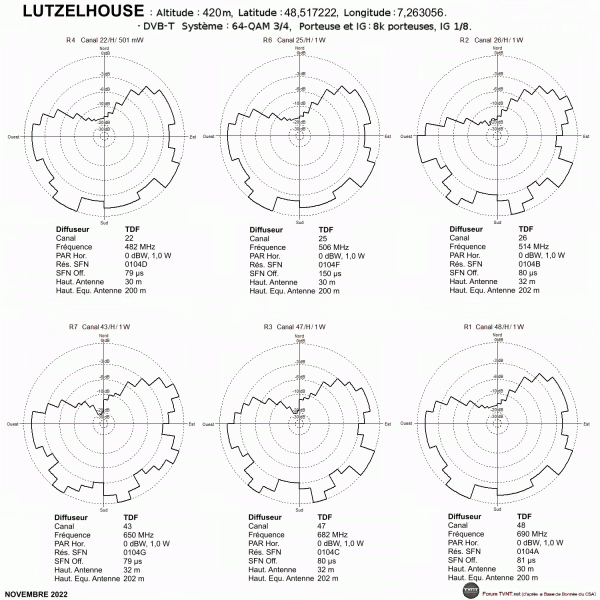

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

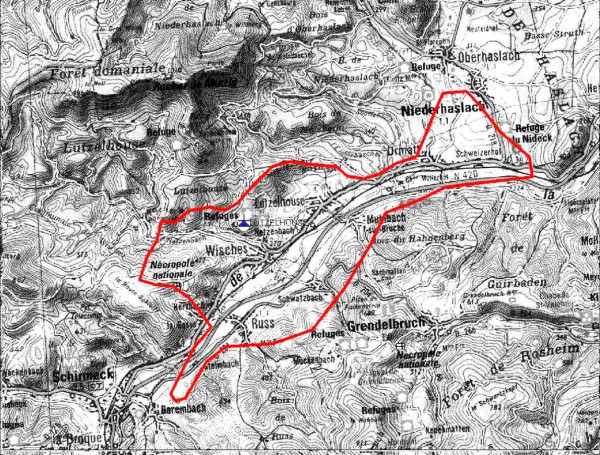

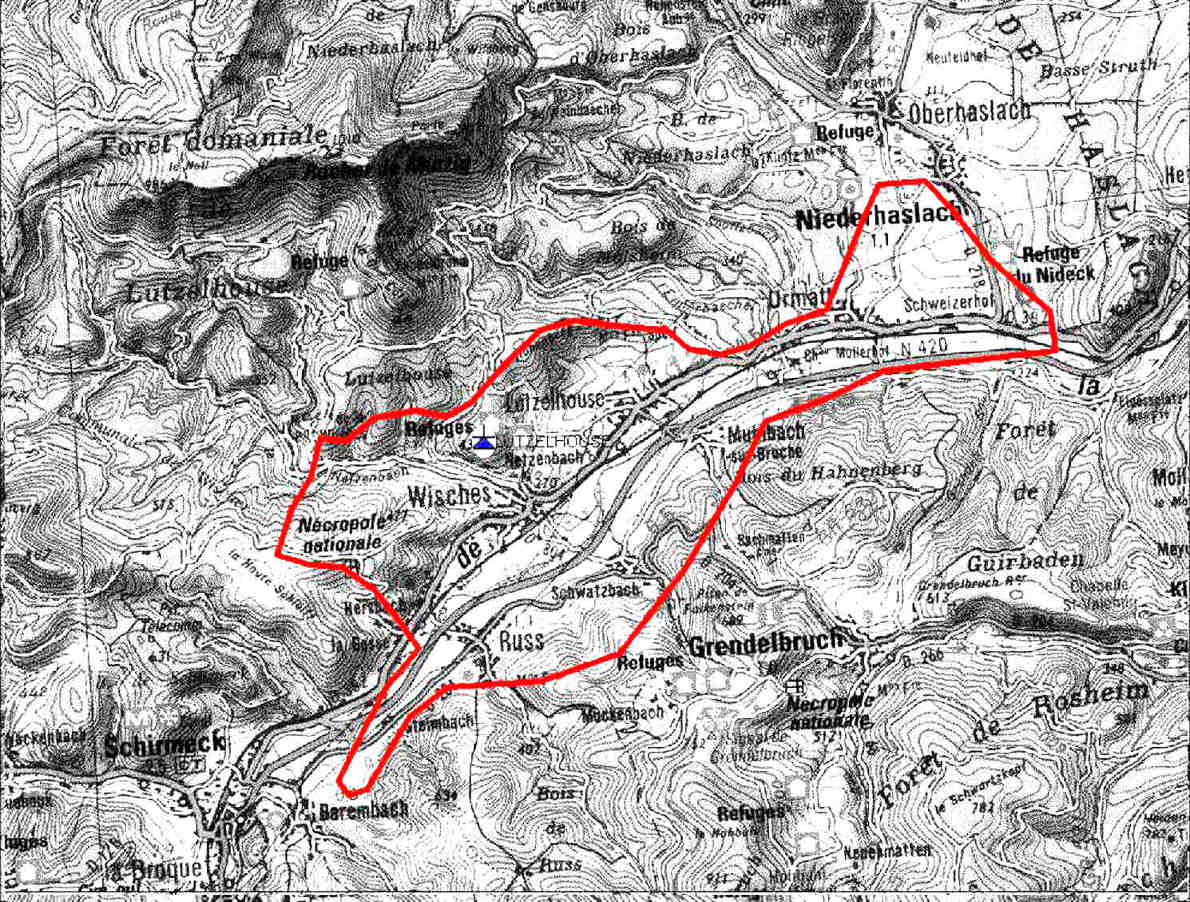

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

----------------------------------------------------------------------------------------

MUTZIG 1 - CIMETIÈRE

Localisation du pylône TDF du cimetiére de Heiligenberg, commune d'Heiligenberg.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 2,5W (TDF).
R6: 25H 2,5W (TDF).
R2: 26H 2,5W (TDF).
R7: 43H 2,5W (TDF).
R3: 47H 2,5W (TDF).
R1: 48H 2,5W (TDF).

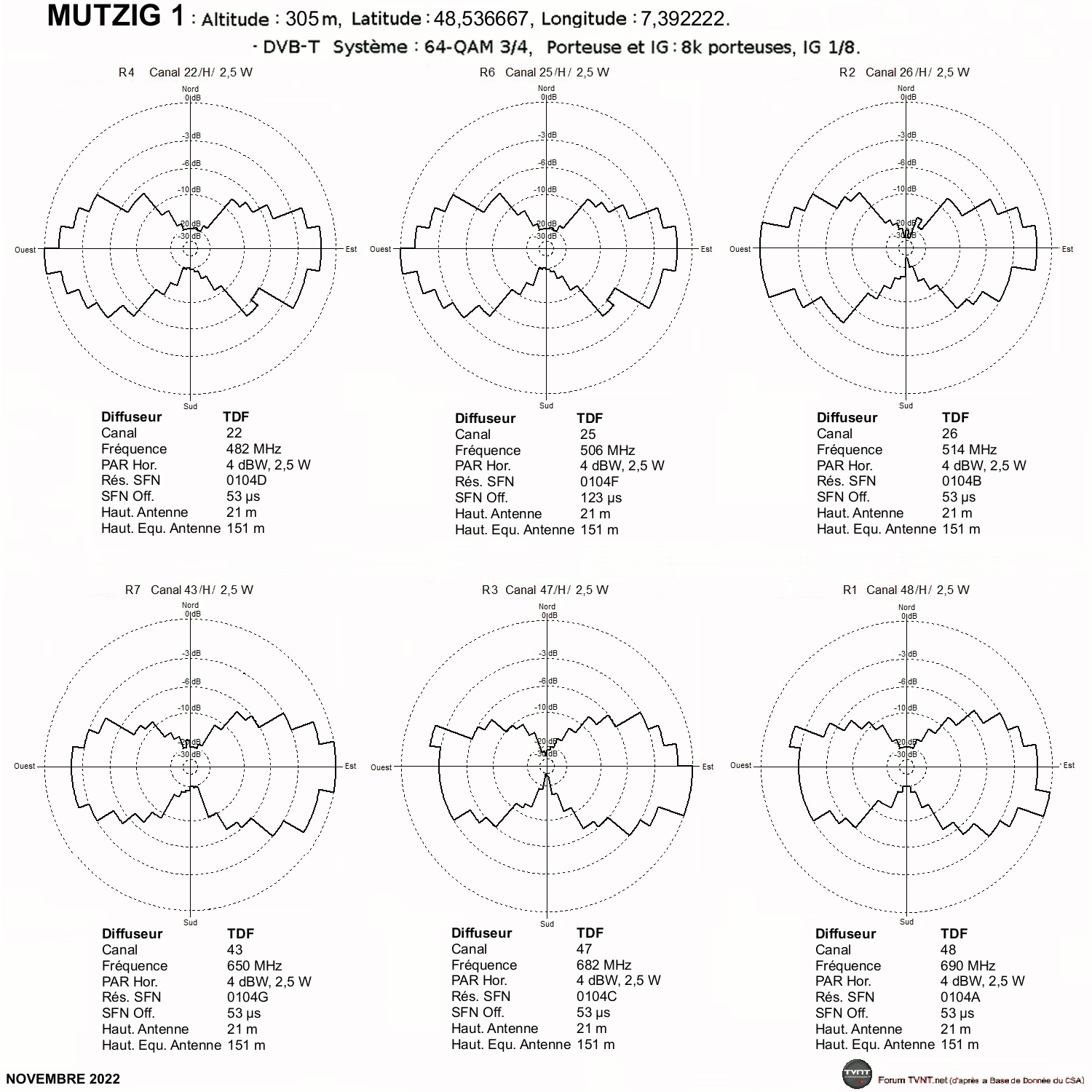

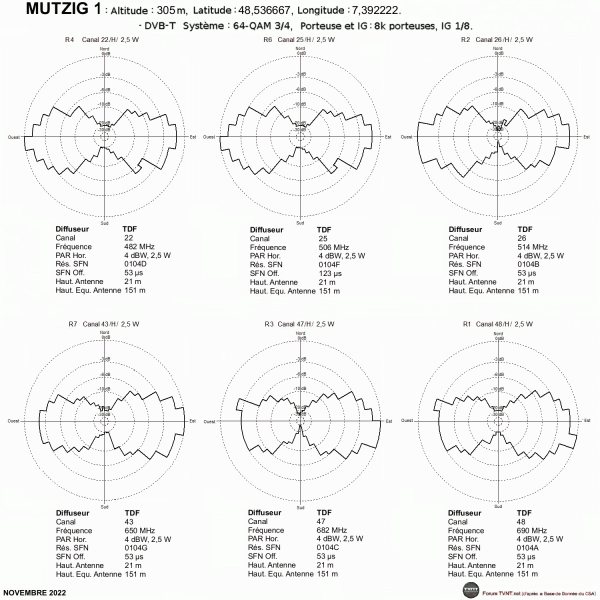

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

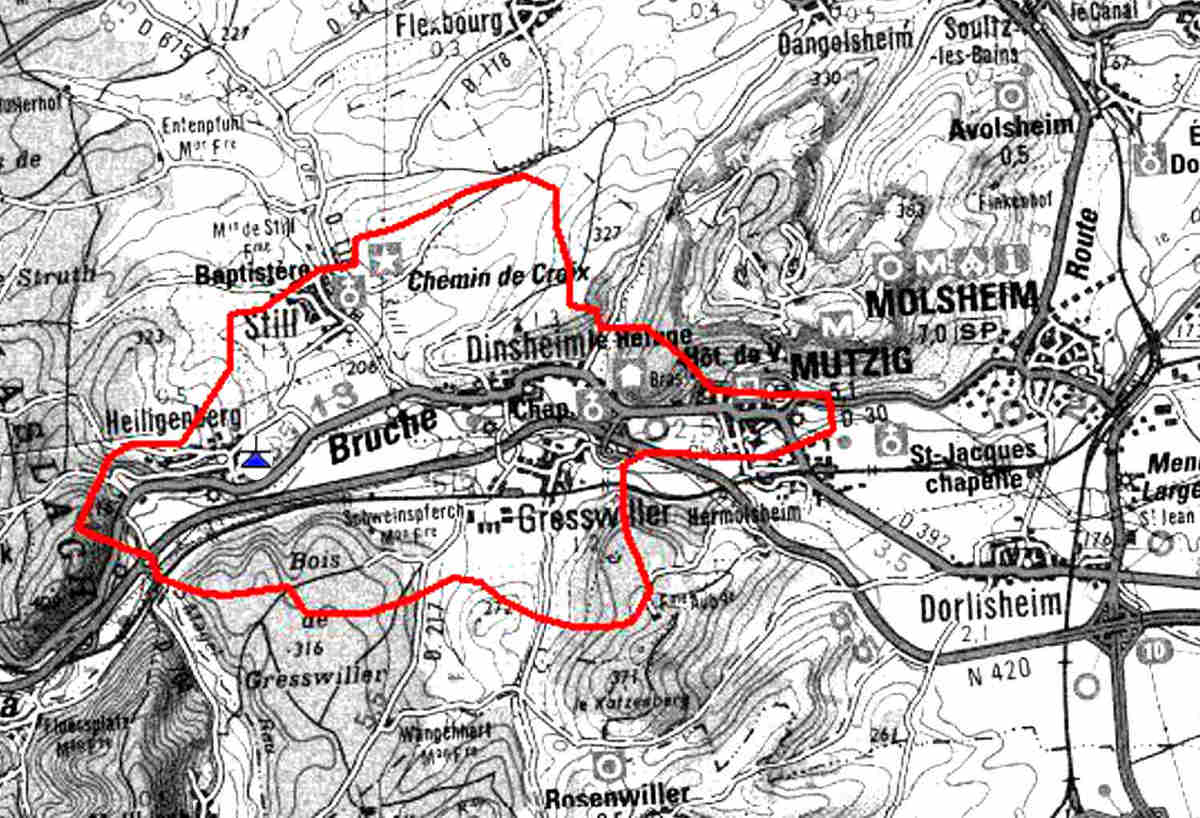

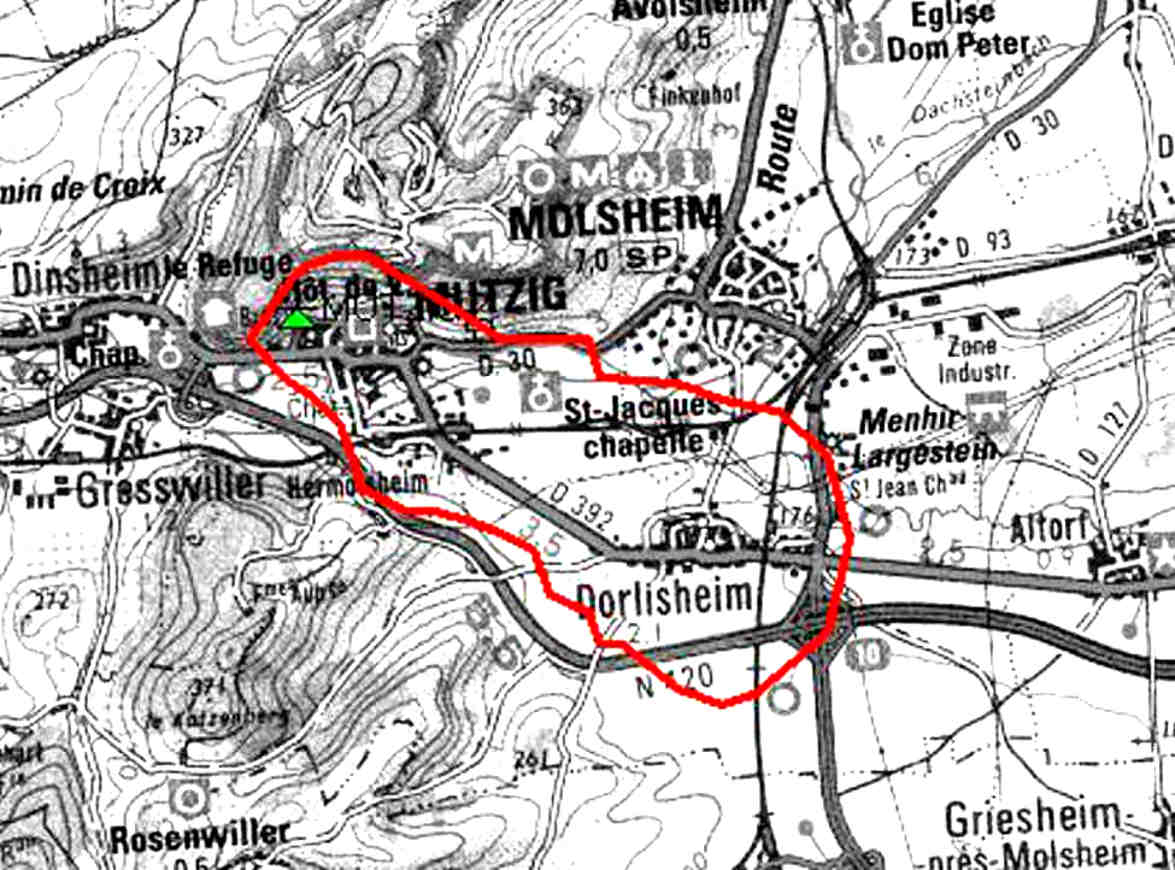

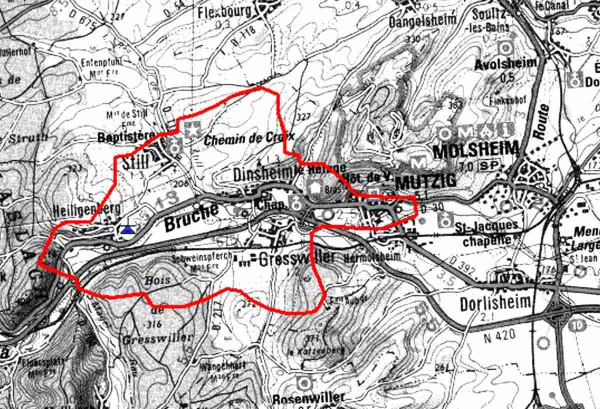

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

----------------------------------------------------------------------------------------

MUTZIG 2 - ASPEN

Localisation du pylône TDF de Felsberg, site du chemin Aspen, commune de Mutzig.

Le pylône ITAS TIM ne diffuse plus la TNT.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 710mW (TDF).
R6: 25H 710mW (TDF).
R2: 26H 710mW (TDF).
R1: 37H 710mW (TDF).
R7: 43H 710mW (TDF).
R3: 47H 710mW (TDF).

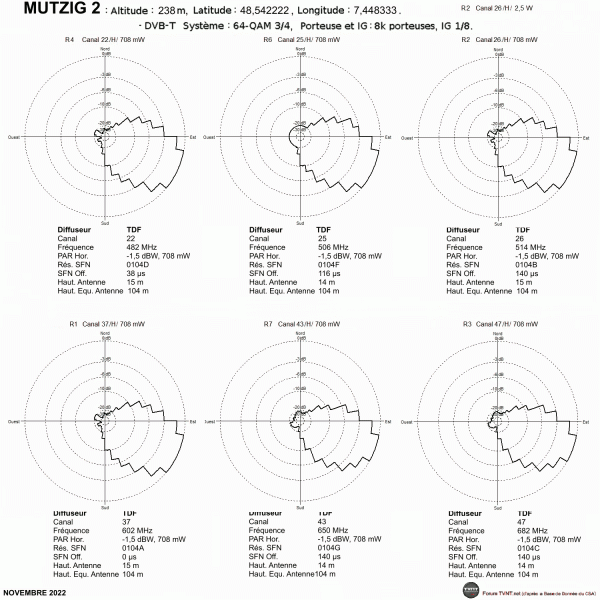

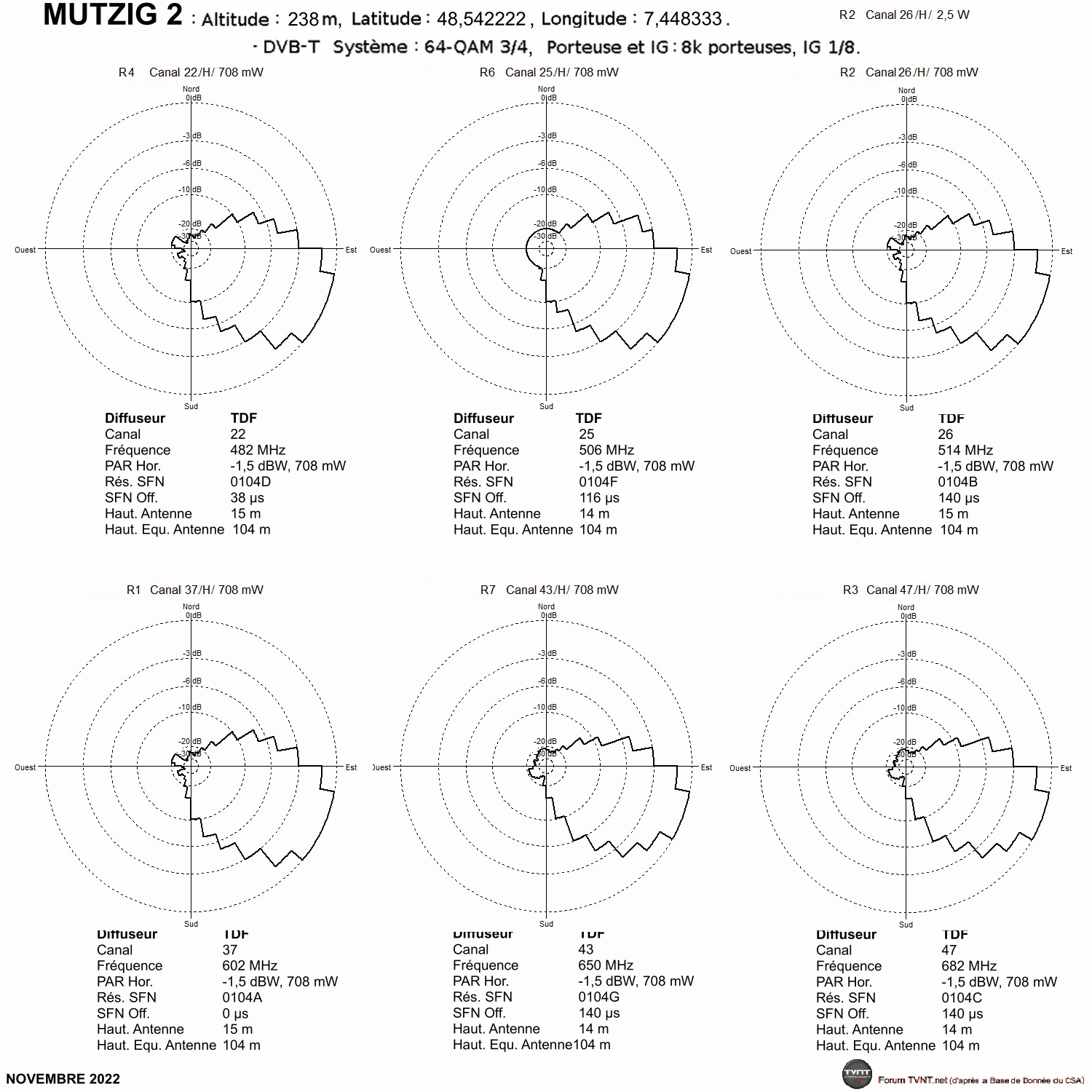

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

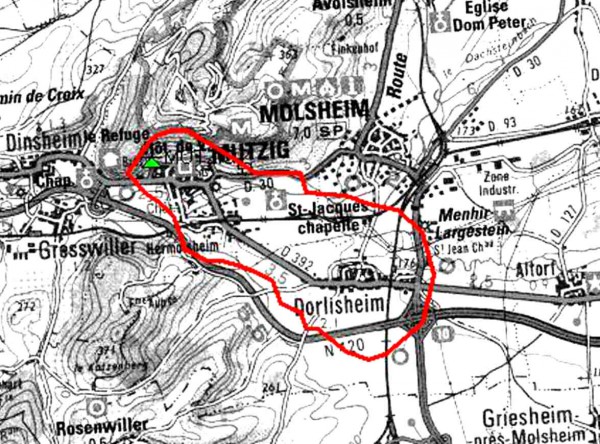

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

----------------------------------------------------------------------------------------

NATZWILLER - LA HAUTE GOUTTE

Localisation du pylône TDF de La Haute Goutte, sur la commune de Neuviller-la-Roche.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22V 60mW (TDF).
R6: 25V 70mW (TDF).
R2: 26V 70mW (TDF).
R7: 43V 70mW (TDF).
R1: 48V 60mW (TDF).

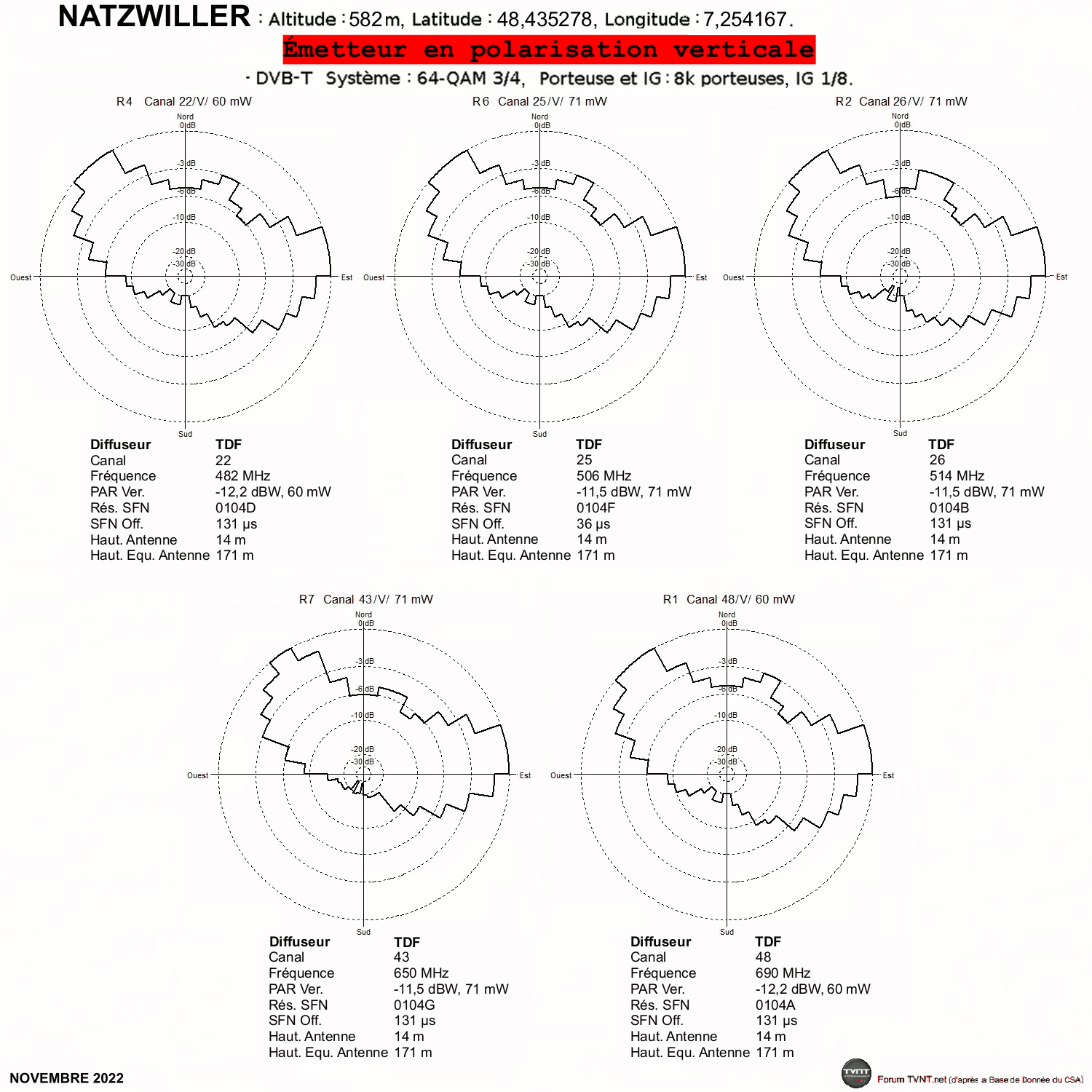

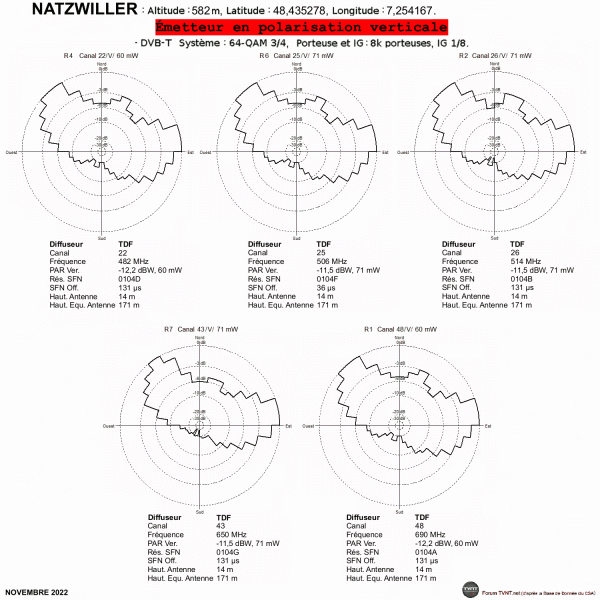

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

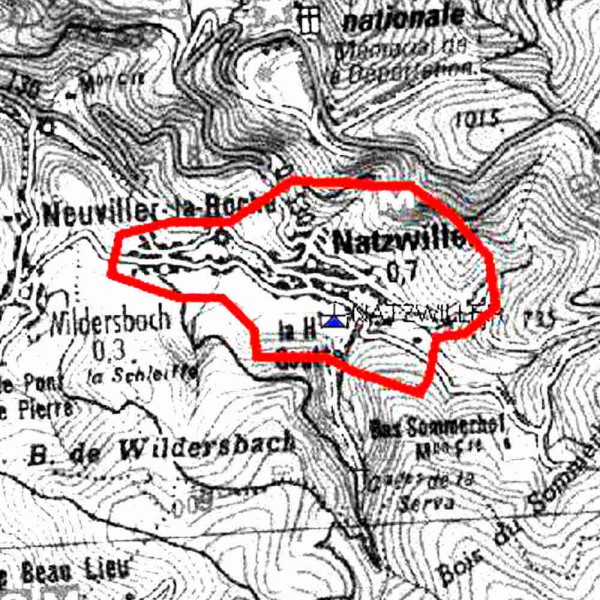

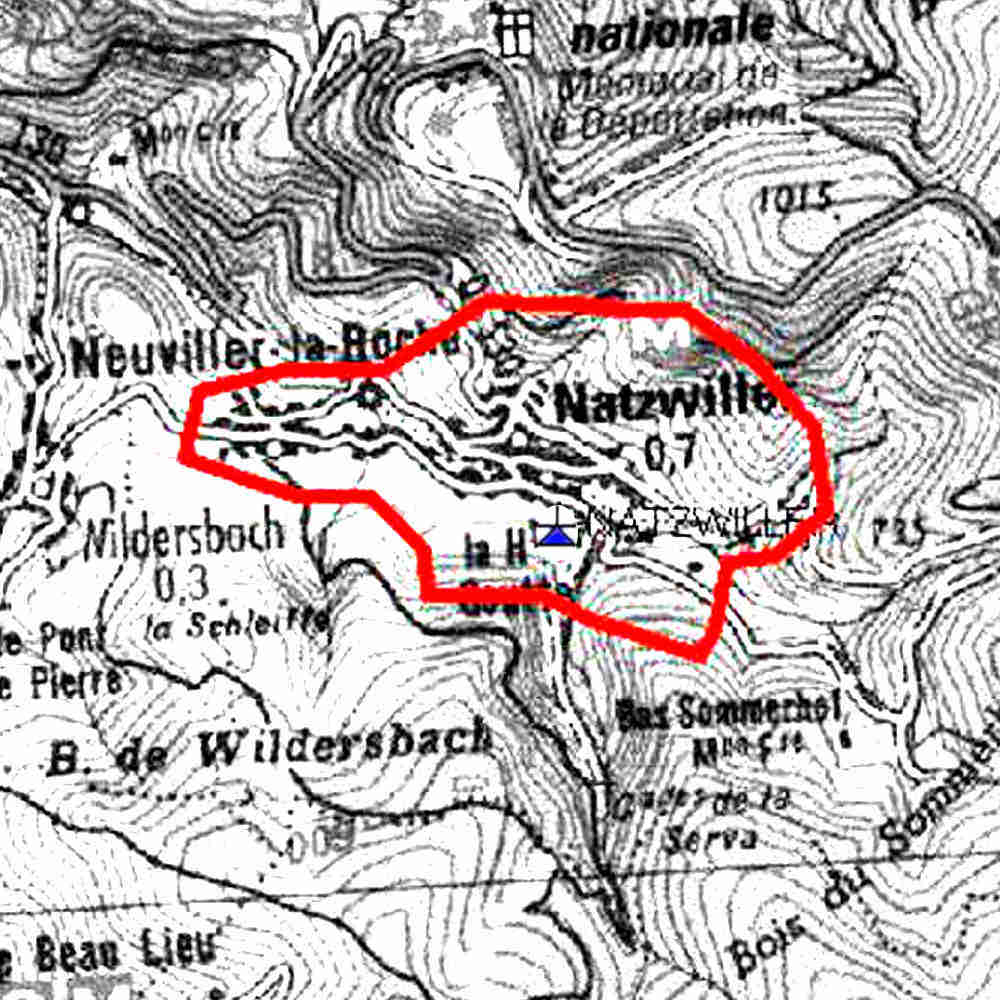

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

----------------------------------------------------------------------------------------------

NIEDERBRONN-LES-BAINS - CITÉ GUIRSBERG

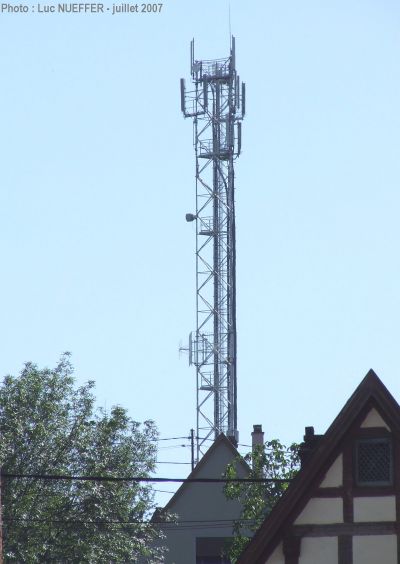

Localisation du pylône TDF de la Cité Guirsnerg, commune de Niederbronn-les-Bains :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 1W (TDF).
R6: 25H 1W (TDF).
R2: 26H 1W (TDF).
R7: 43H 1W (TDF).
R3: 47H 1W (TDF).
R1: 48H 1W (TDF).

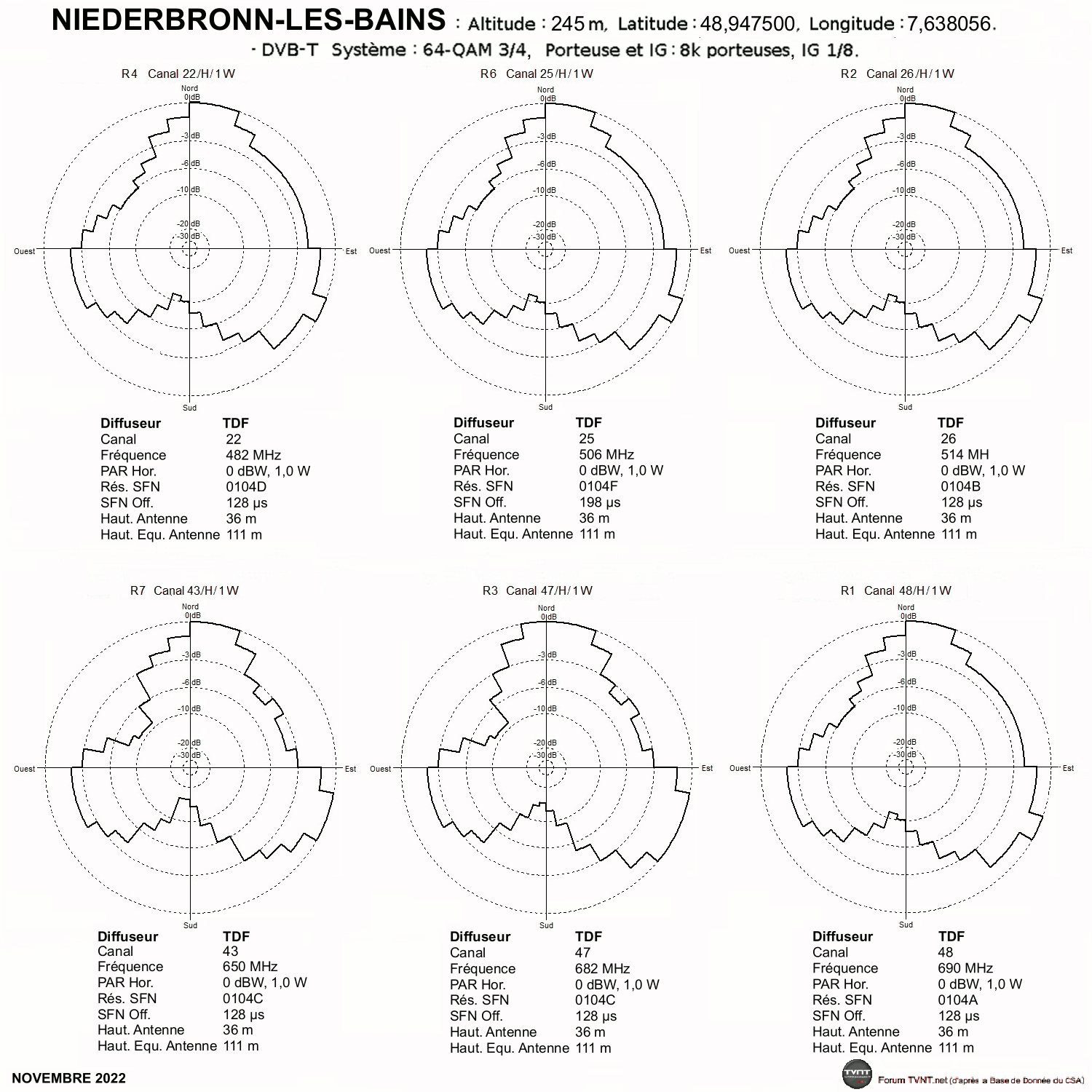

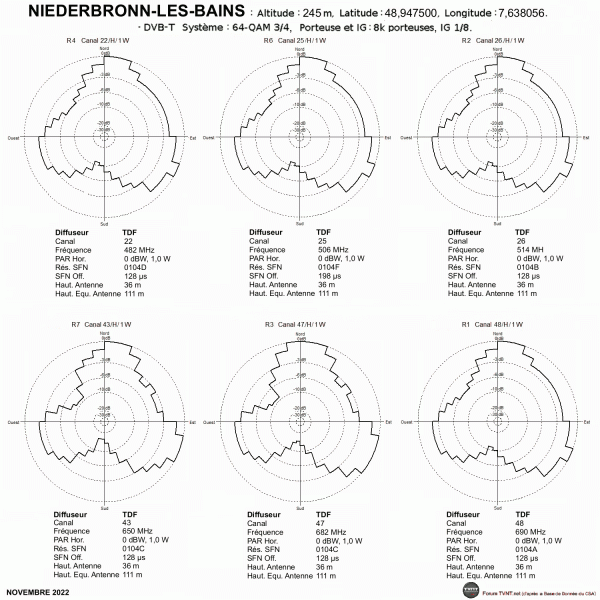

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

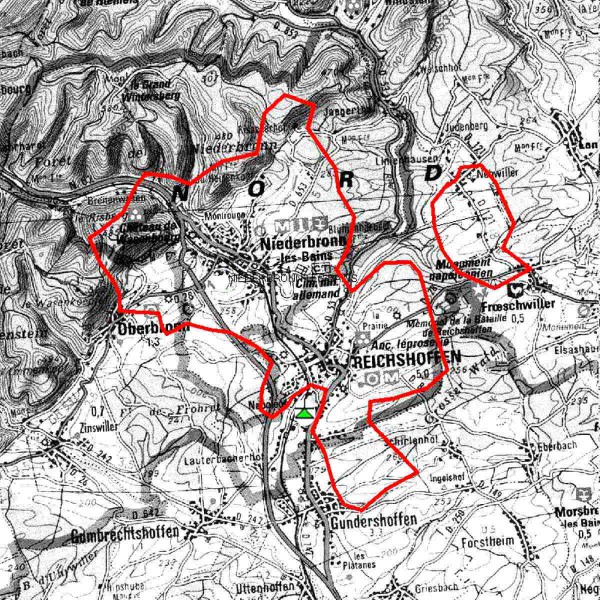

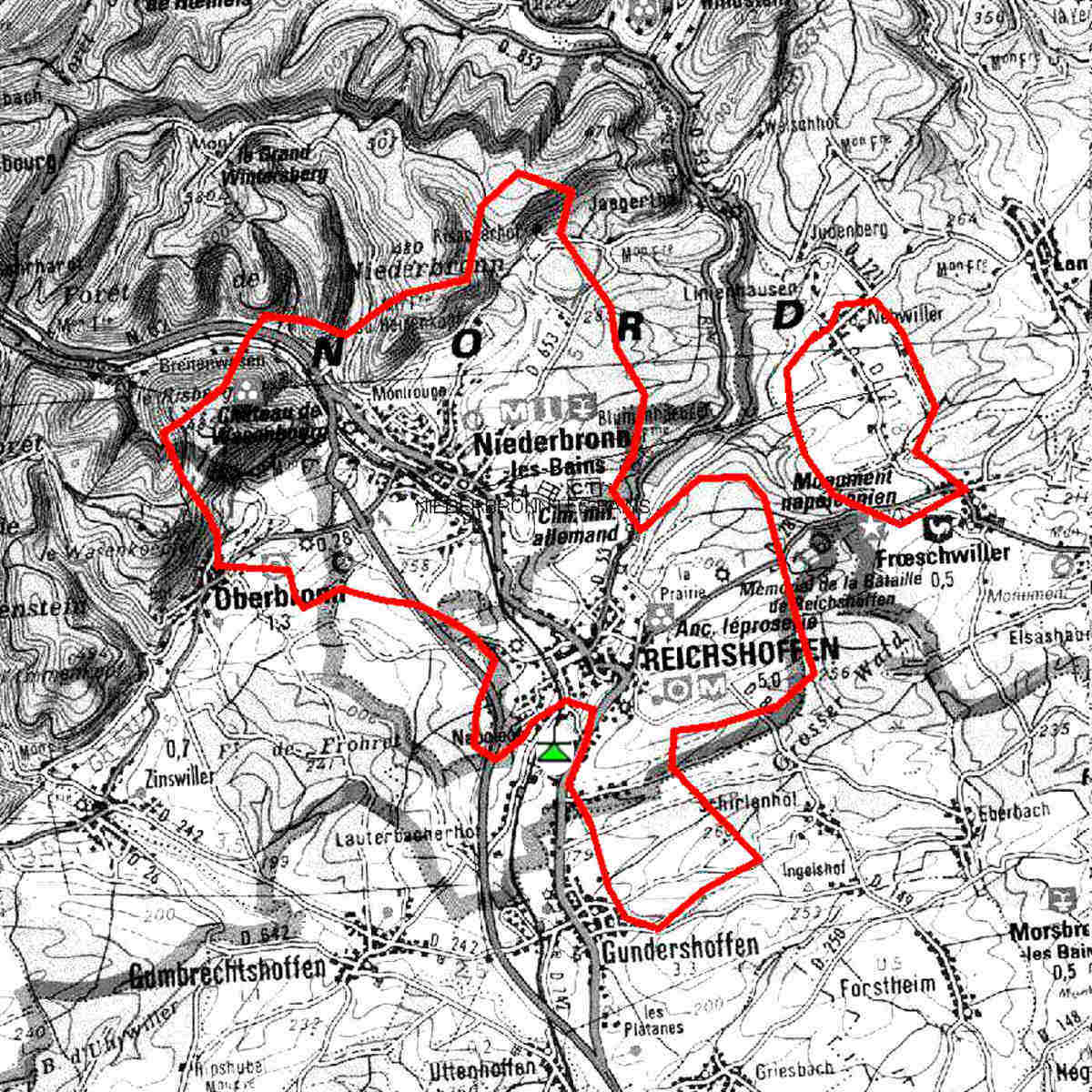

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-----------------------------------------------------------------------------------------------

PLAINE - CÔTE DE PLAINE

Localisation du pylône ITAS TIM de la côte de Plaine, commune de Plaine.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :

R2: 21H 10W (TDF).
R4: 22H 10W (TDF).
R6: 25H 10W (TDF).
R7: 43H 10W (TDF).
R3: 47H 10W (TDF).
R1: 48H 10W (TDF).

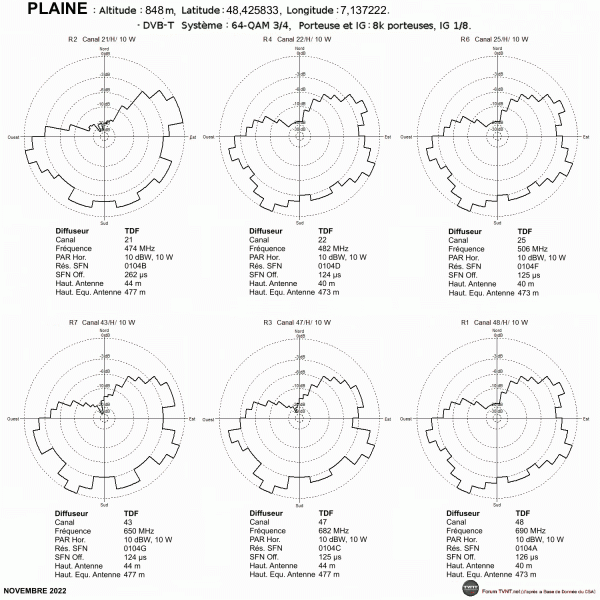

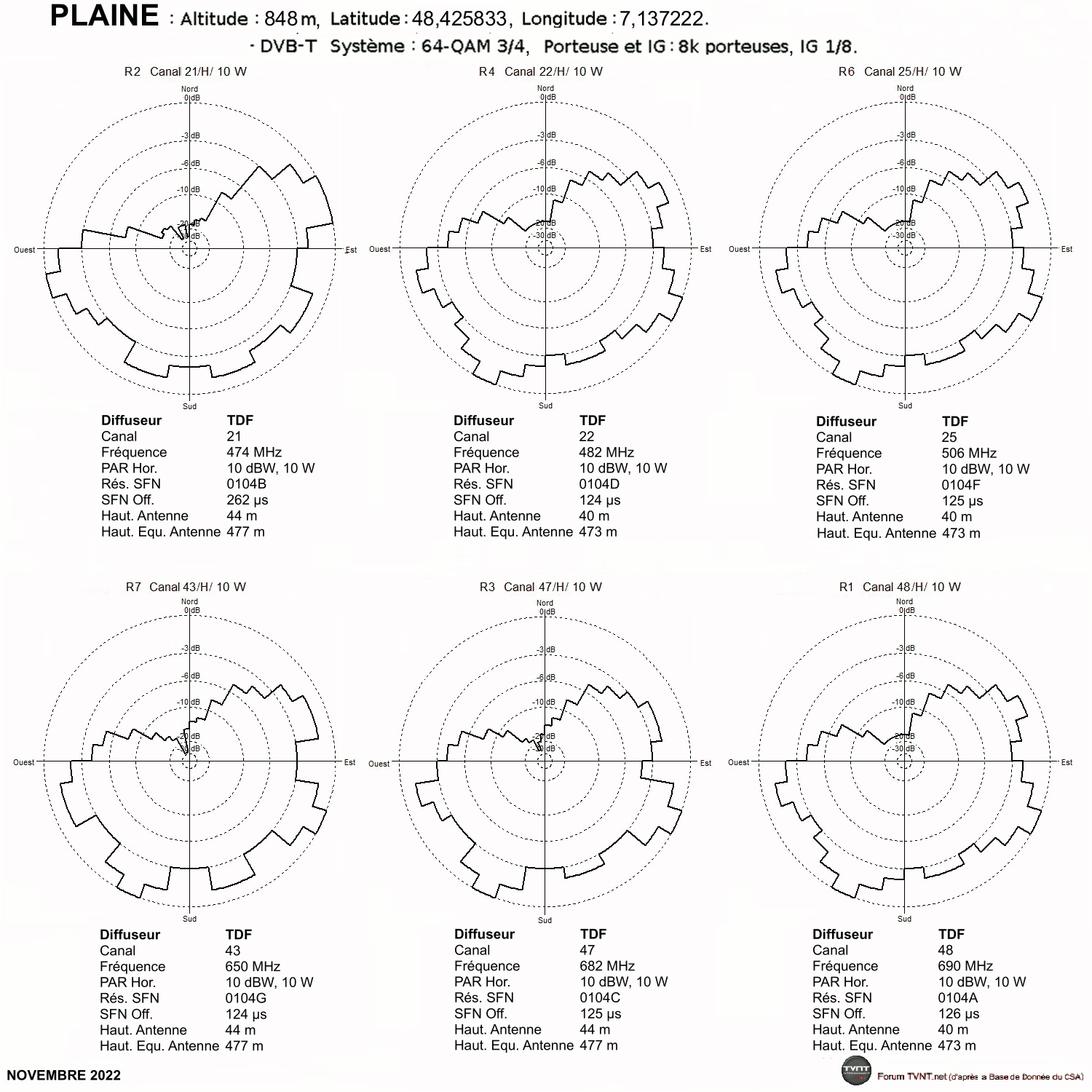

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

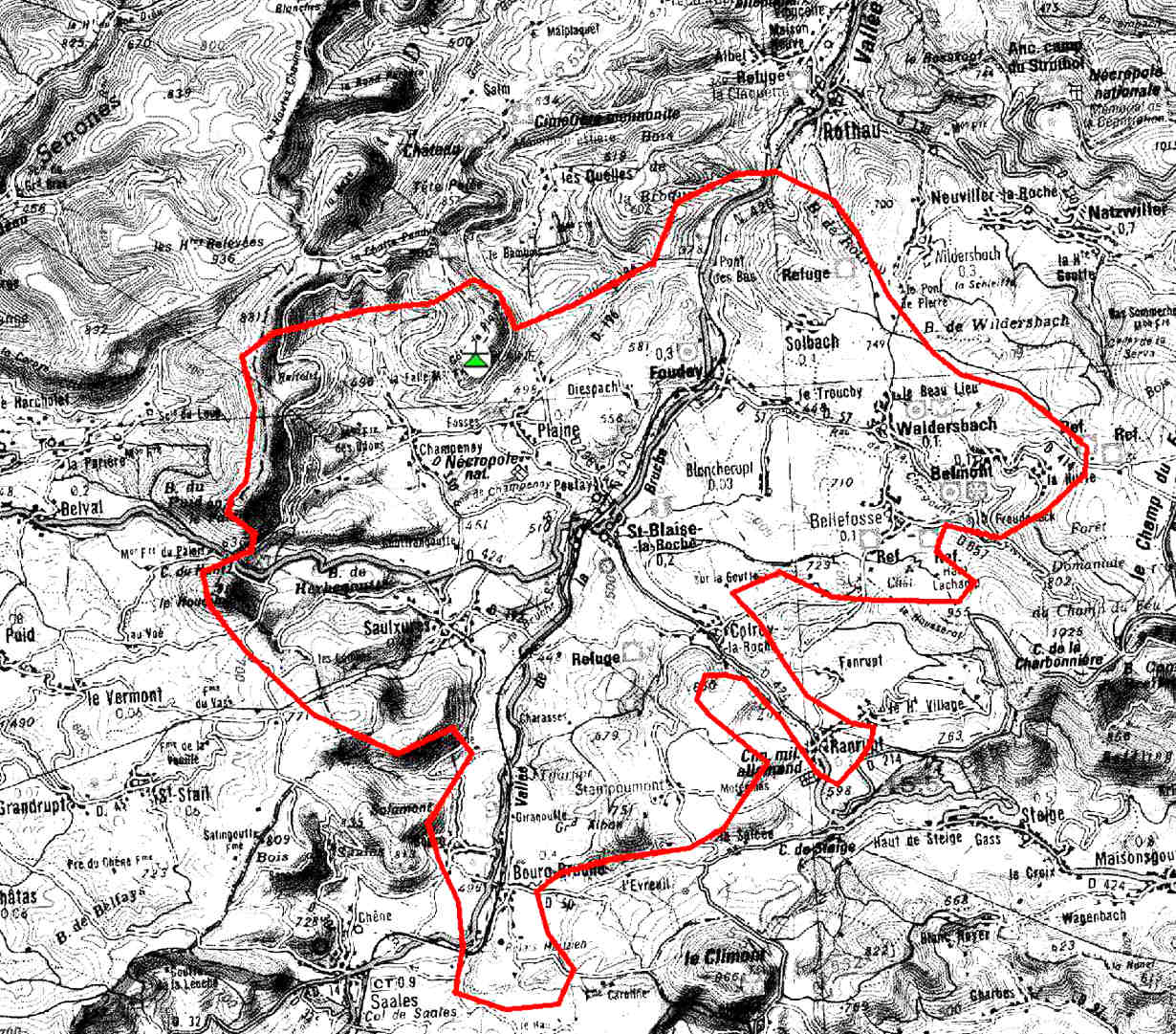

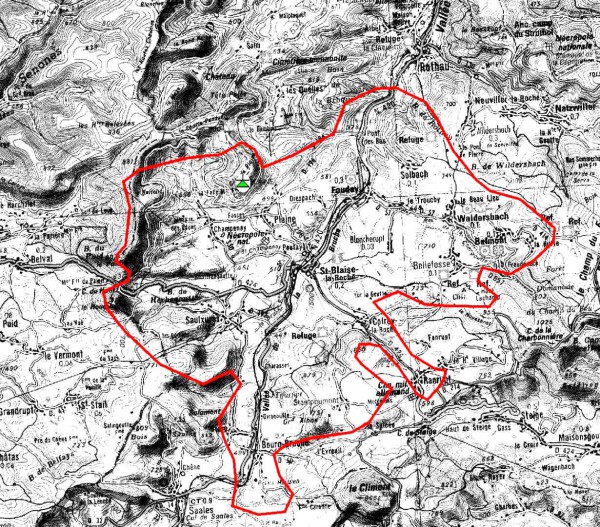

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-----------------------------------------------------------------------------------------------

ROSHEIM - BOERSCH - STEINBERG

Localisation du pylône ITAS TIM de Steinberg, sur la commune de Boersch.

Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 6,5W (TDF).
R6: 25H 7,9W (TDF).
R2: 26H 7,9W (TDF).
R7: 43H 7,9W (TDF).
R3: 47H 7,9W (TDF).
R1: 48H 7,9W (TDF).

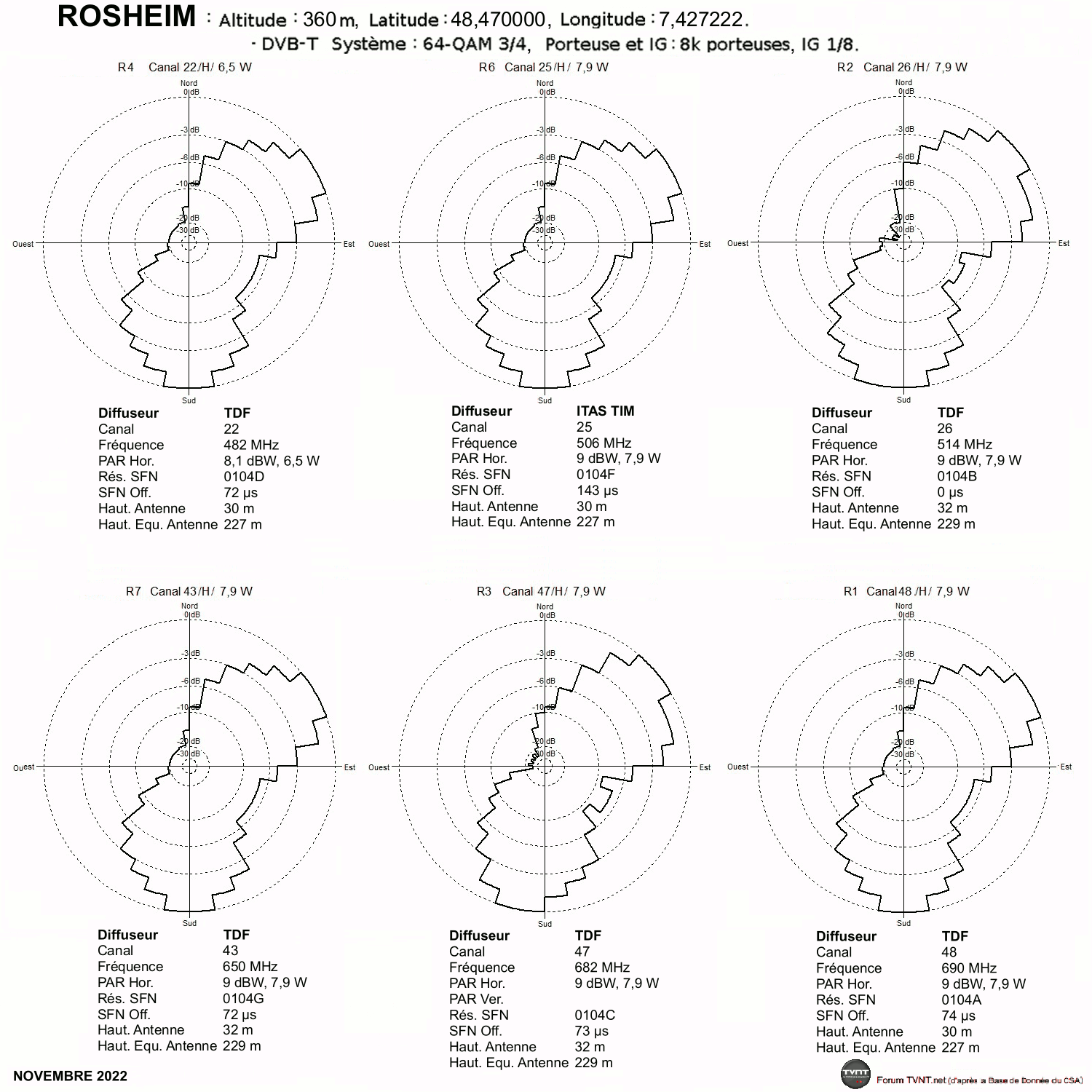

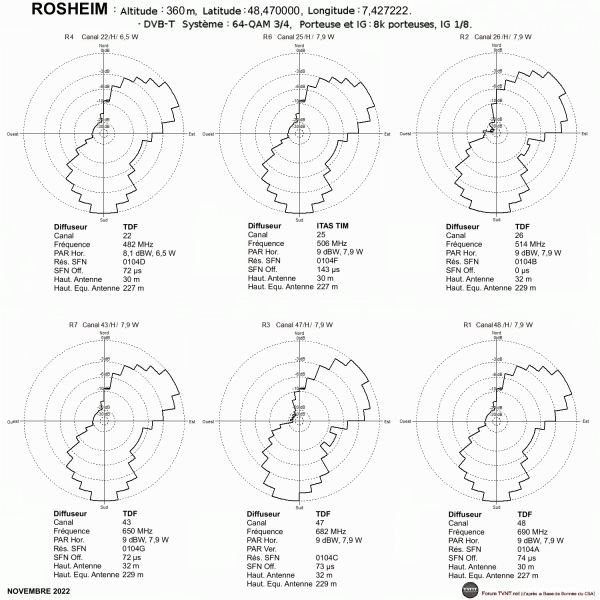

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

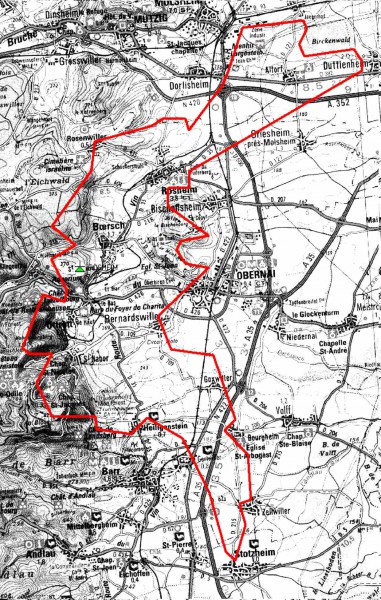

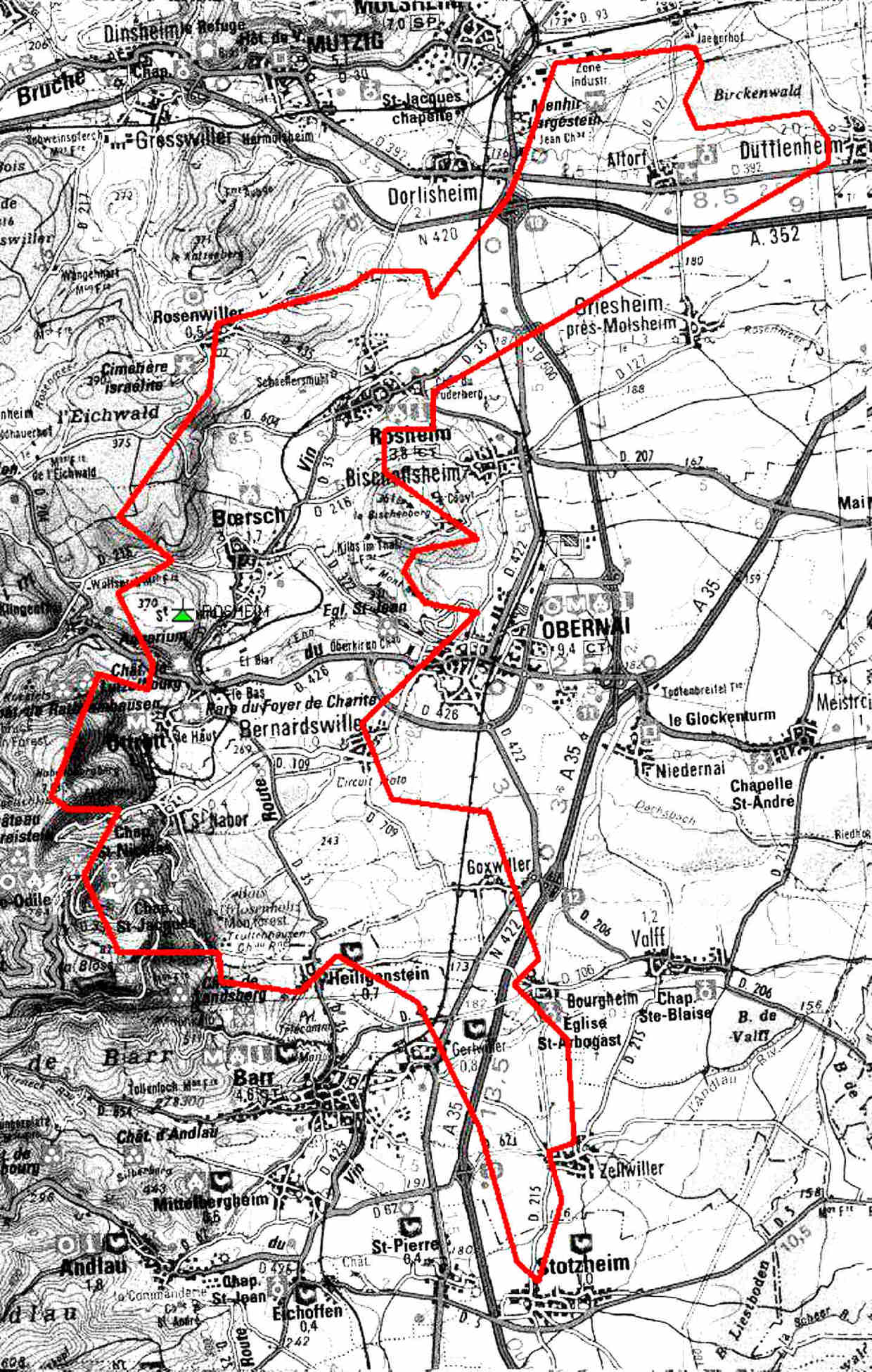

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-----------------------------------------------------------------------------------------------

SAALES - BOURG-BRUCHE

Il y a 2 pylônes pour la TNT sur la commune de Bourg-Bruche :
Localisation du pylône TDF du Moulin de la Bruche sur lequel ITAS TIM diffuse les multiplex R2 et R7.
Localisation du pylône ITAS TIM de La Fraise qui diffuse les multiplex R1, R4 et R6.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 1,5W (TDF).
R6: 25H 1,5W (TDF).
R7: 43H 1,5W (TDF).
R2: 46H 1,5W (TDF).
R1: 48H 2W (TDF).

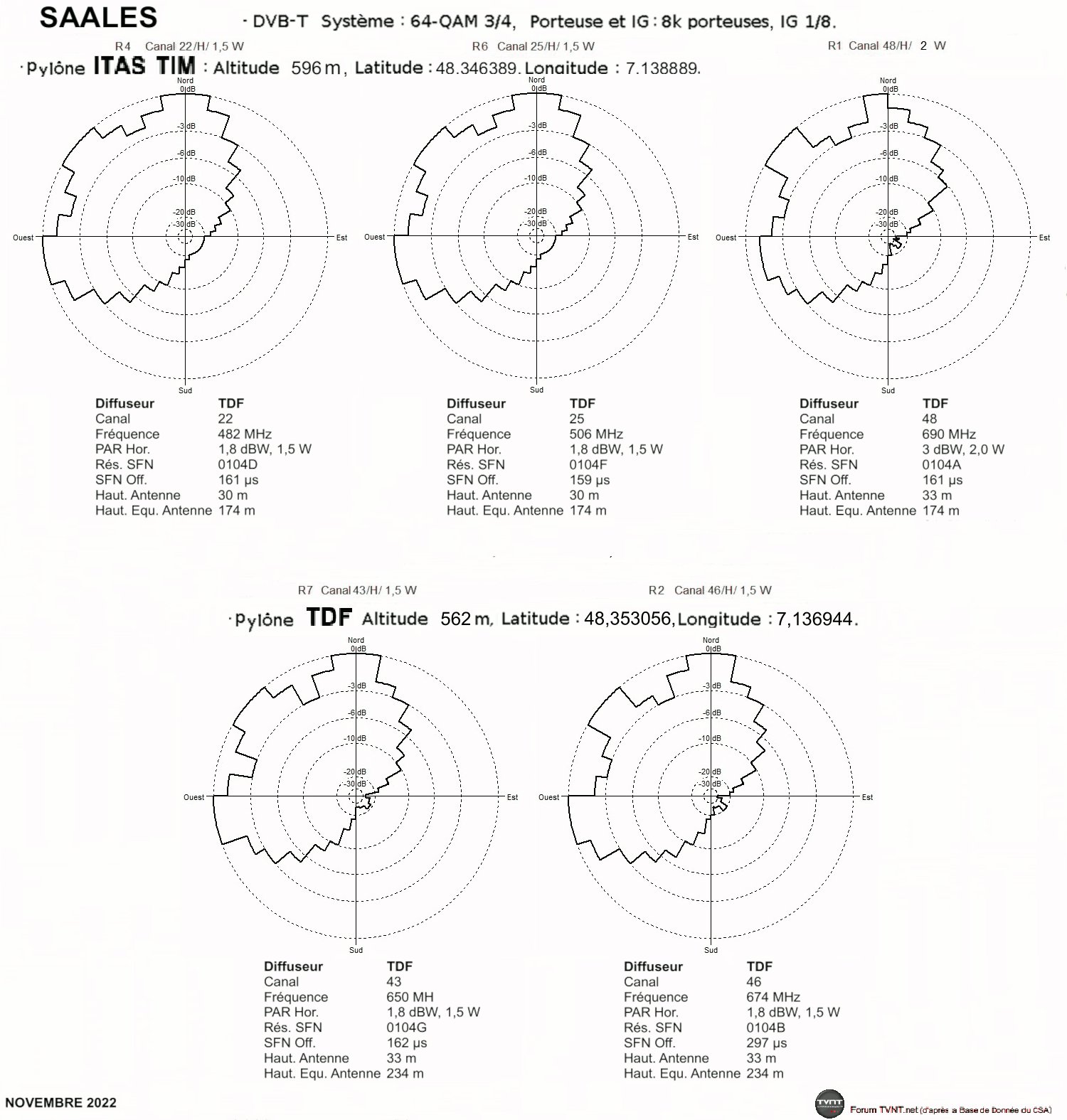

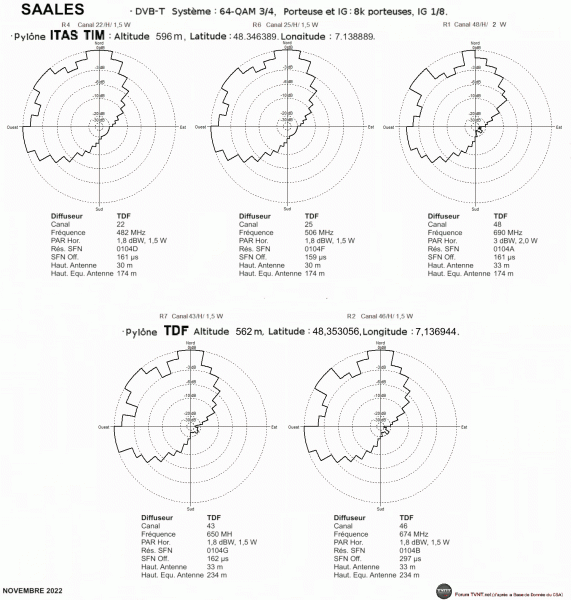

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-----------------------------------------------------------------------------------------------

SCHIRMECK 1 - FRÉCONRUPT

Localisation du pylône TDF de Fréconrupt, sur la commune de La Broque, qui diffuse tous les multiplex.

Le pylône ITAS TIM n'est plus utilisé pour diffuser la TNT

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 15W (TDF).
R6: 25H 15W (TDF).
R2: 26H 15W (TDF).
R7: 43H 15W (TDF).
R3: 47H 15W (TDF).
R1: 48H 16W (TDF).

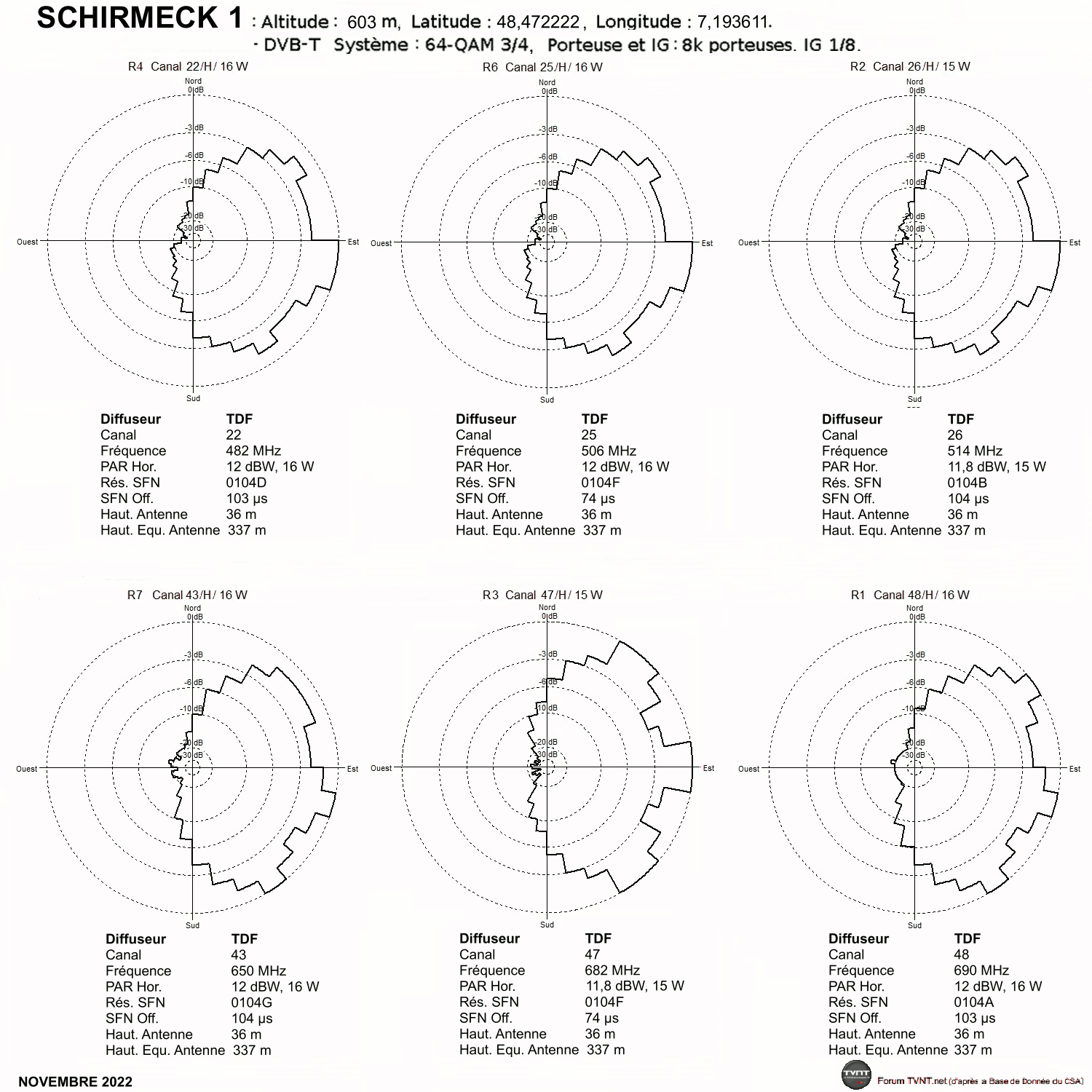

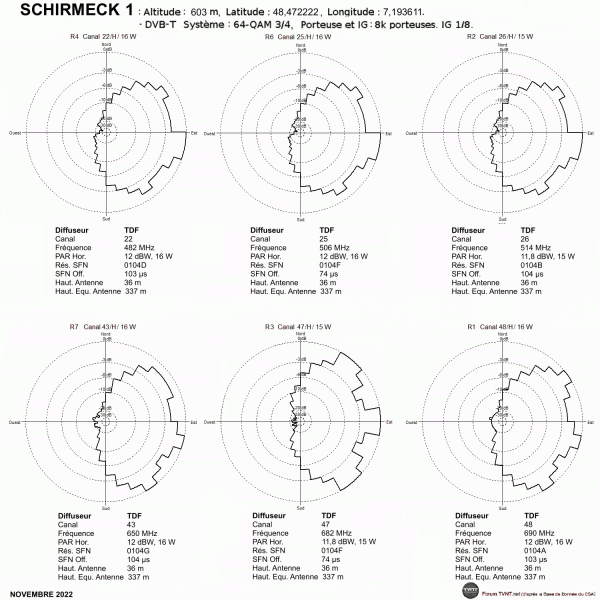

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

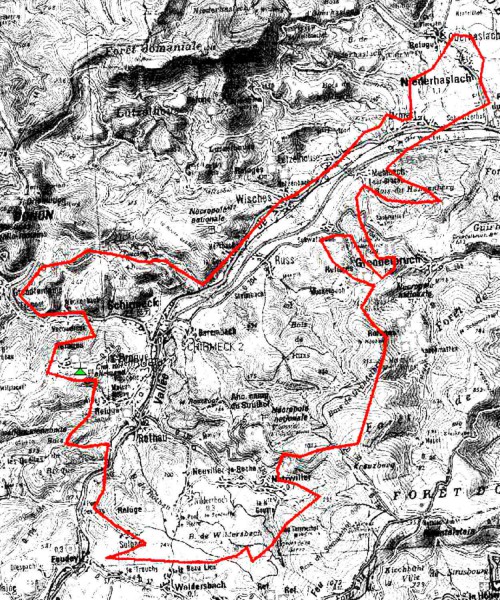

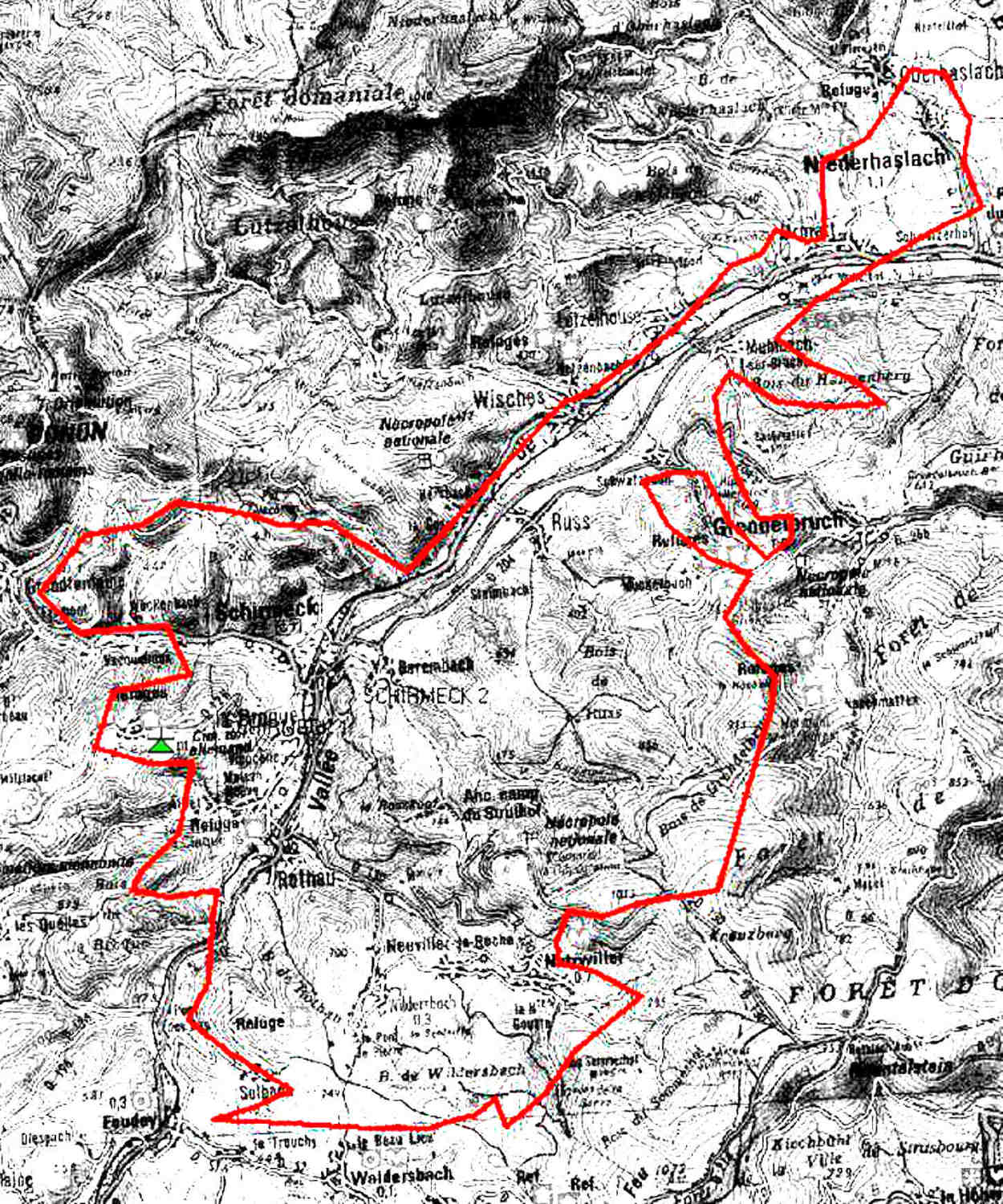

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-----------------------------------------------------------------------------------------------

SCHIRMECK 2 - CÔTE DU CHÂTEAU

Localisation du pylône ITAS TIM de la Côte du Château, commune de Schirmeck, qui diffuse tous les multiplex de la TNT.

Le pylône TDF n'est plus utilisé pour diffuser la TNT

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 5W (TDF).
R6: 25H 5W (TDF).
R2: 26H 5W (TDF).
R7: 43H 5W (TDF).
R3: 47H 5W (TDF).
R1: 48H 5W (TDF).

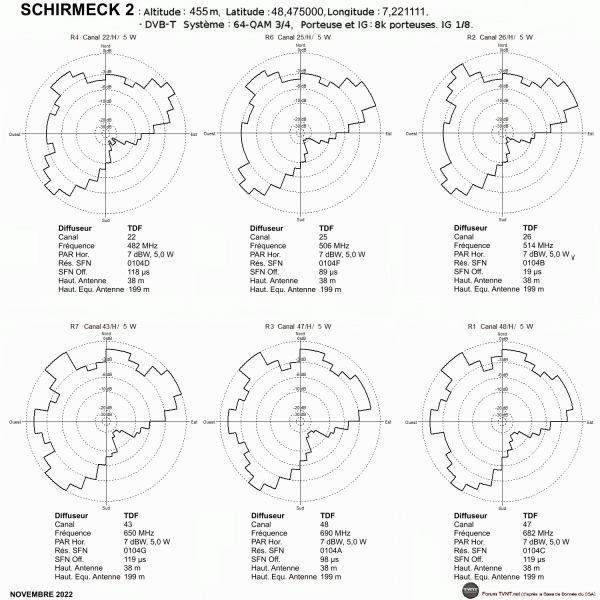

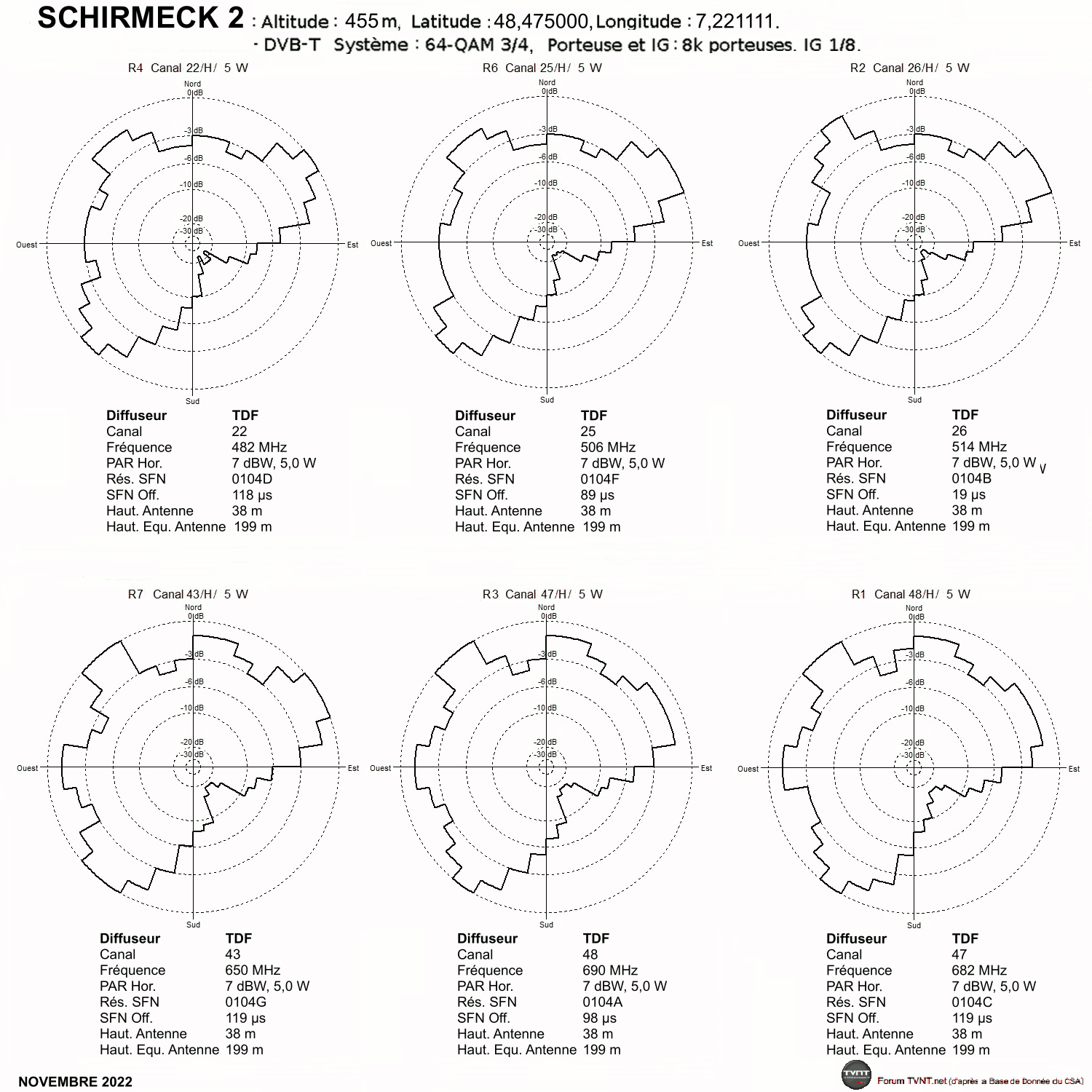

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

----------------------------------------------------------------------------------------------

STRASBOURG-VILLE - PLACE DE BORDEAUX

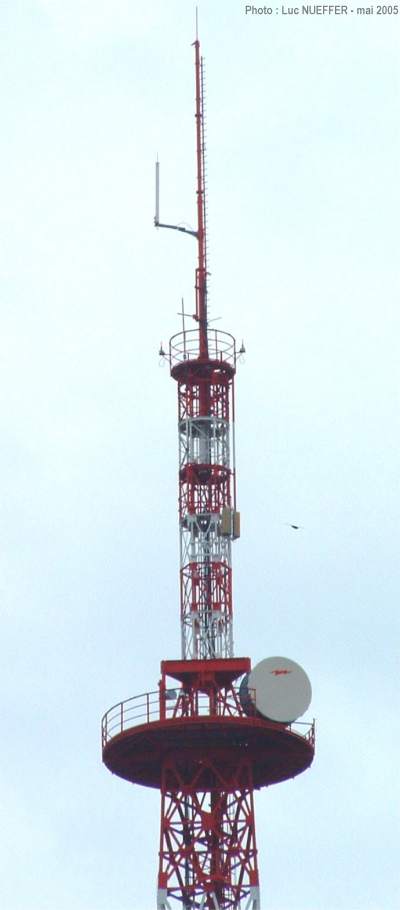

Localisation du pylône TDF de la la Maison de la Radio, place de Bordeaux à Strasbourg :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 5W (TDF).
R6: 25H 5W (TDF).
R2: 26H 5W (TDF).
R7: 43H 5W (TDF).
R3: 47H 5W (TDF).
R1: 48H 5W (TDF).

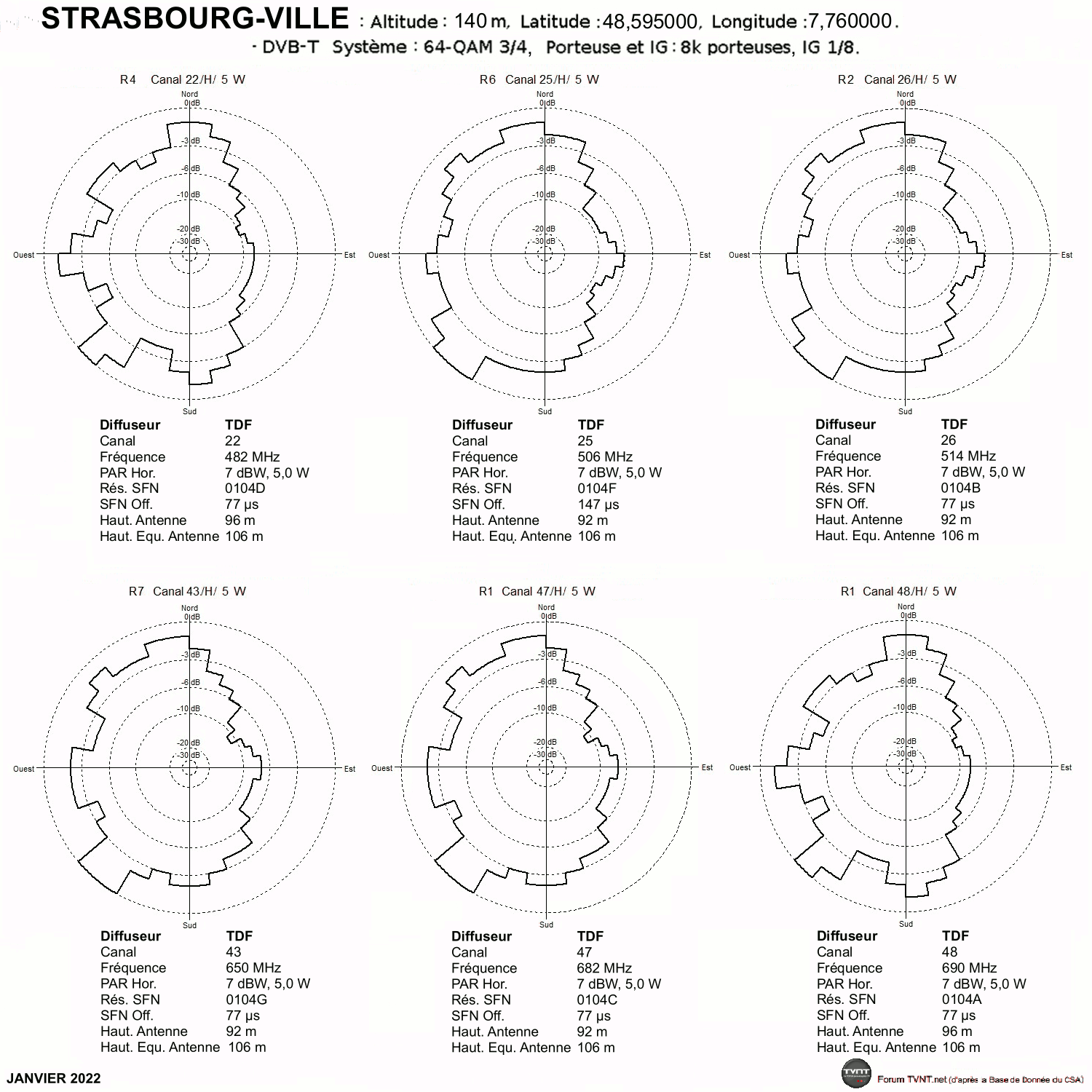

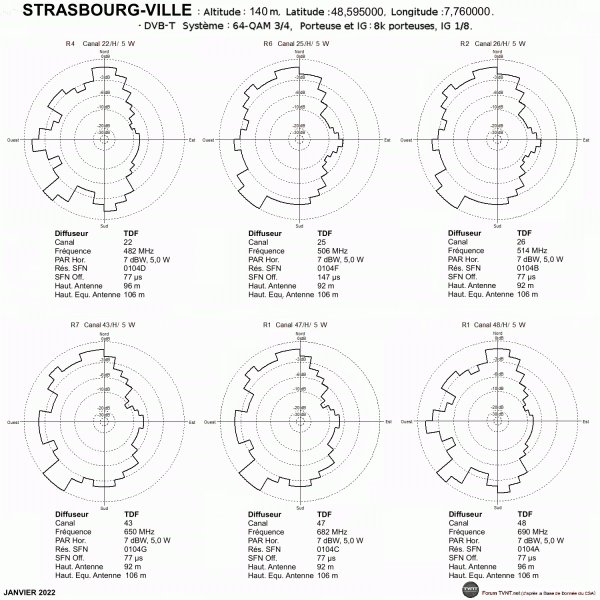

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

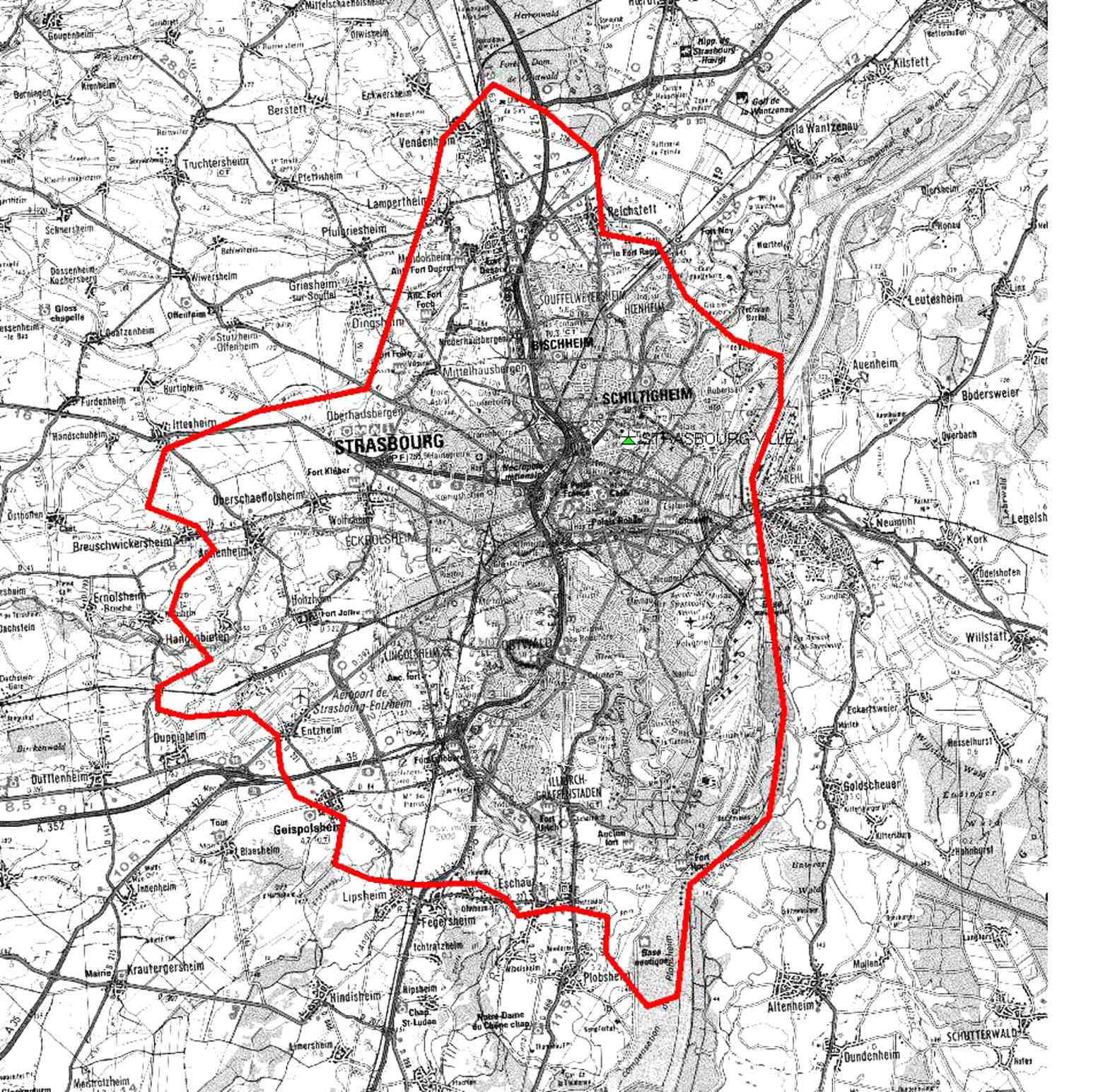

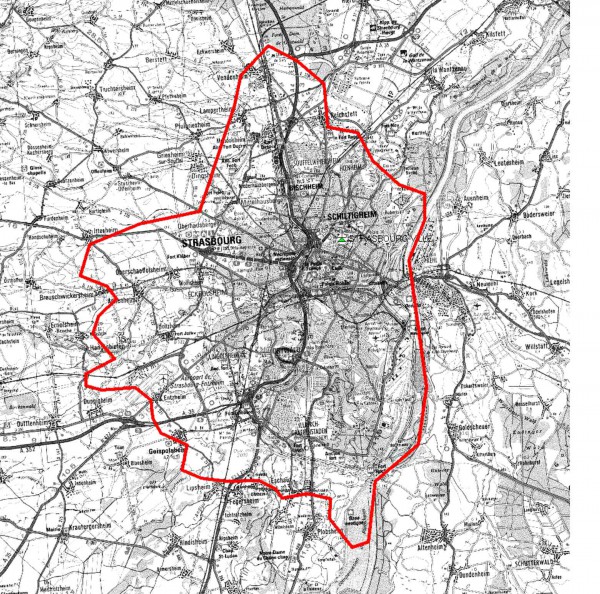

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

VILLÉ - LE SCHRANN

Localisation du pylône TDF du Schrann, commune de Villé.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 3,5W (TOWERCAST).
R6: 25H 4W (TOWERCAST).
R2: 26H 3W (TDF).
R7: 43H 3,6W (TOWERCAST).
R3: 47H 3W (TDF).
R1: 48H 3W (TDF).

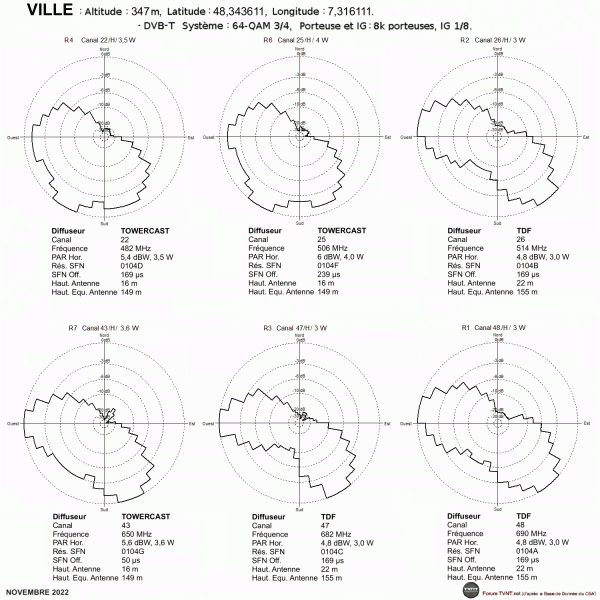

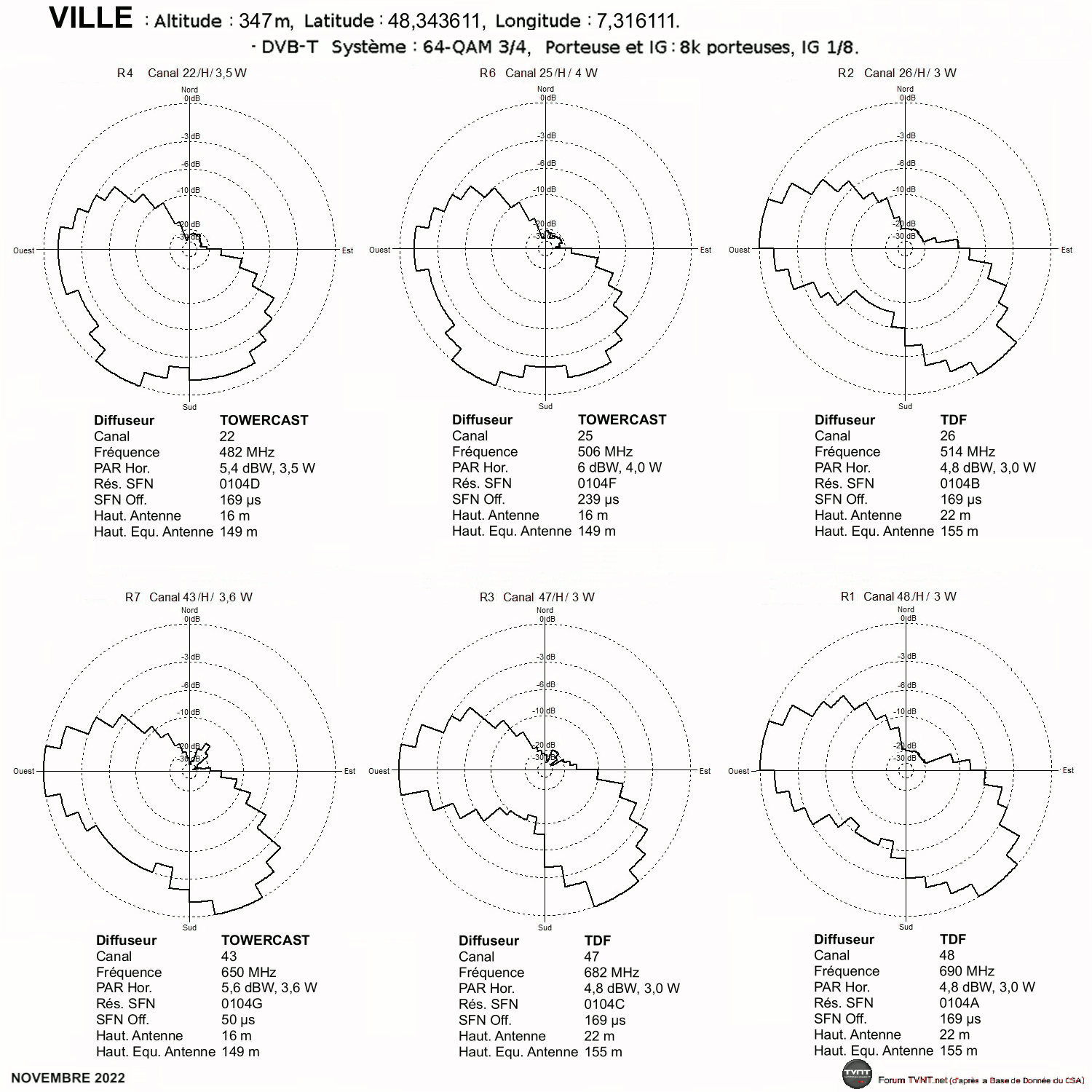

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

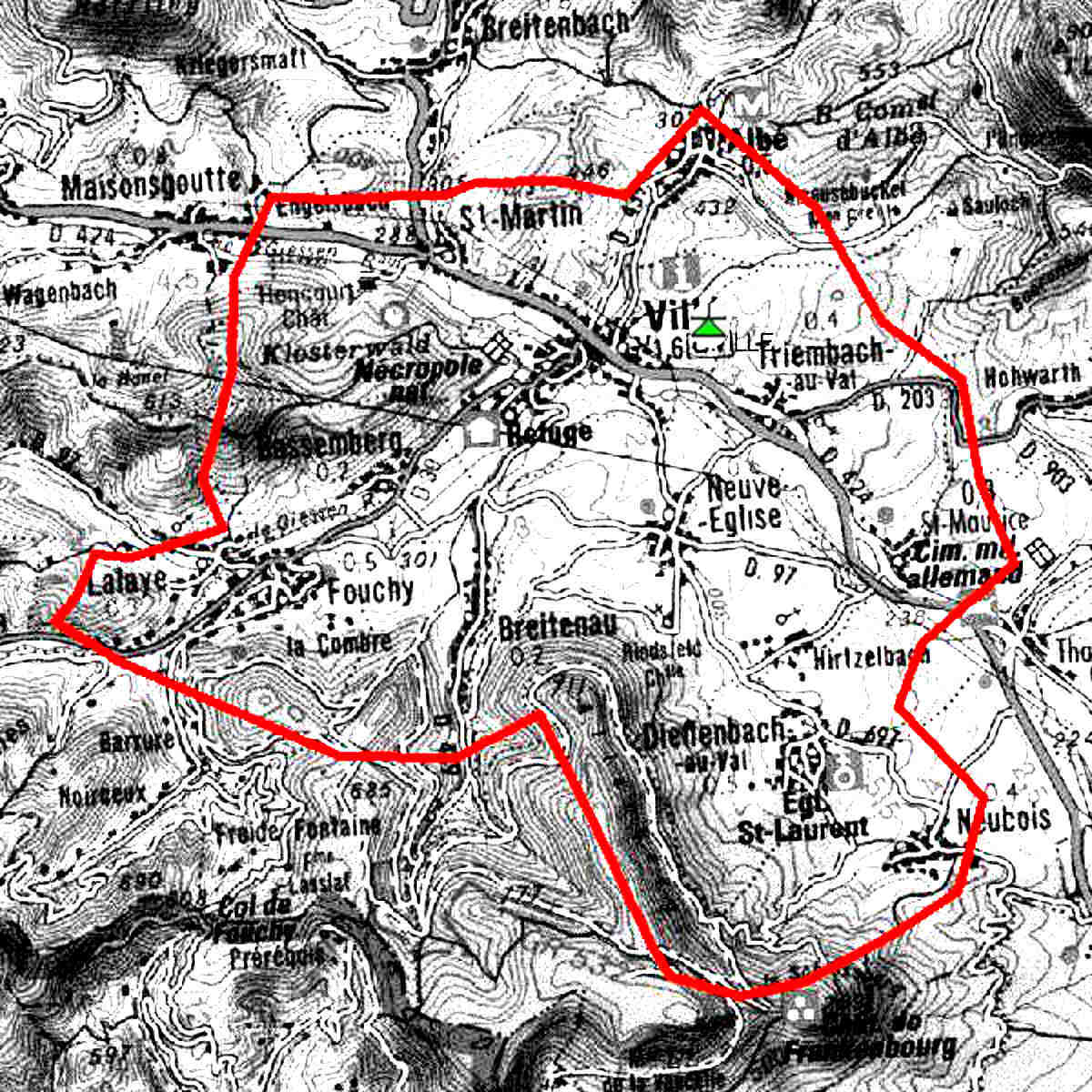

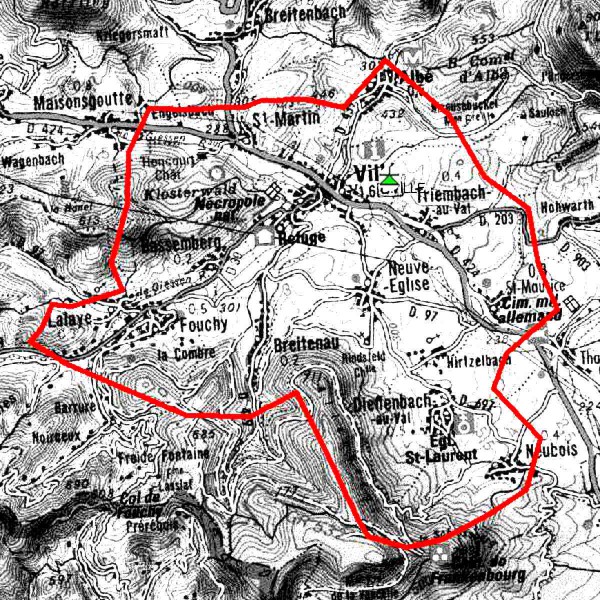

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

WINGEN-SUR-MODER 2 - VORDEREGORR

Localisation du pylône TDF de Vorderegorr, commune de Wingen-sur-Moder.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 22H 4W (TDF).
R6: 25H 4W (TDF).
R2: 26H 4W (TDF).
R7: 43H 4W (TDF).
R3: 47H 4W (TDF).
R1: 48H 4W (TDF).

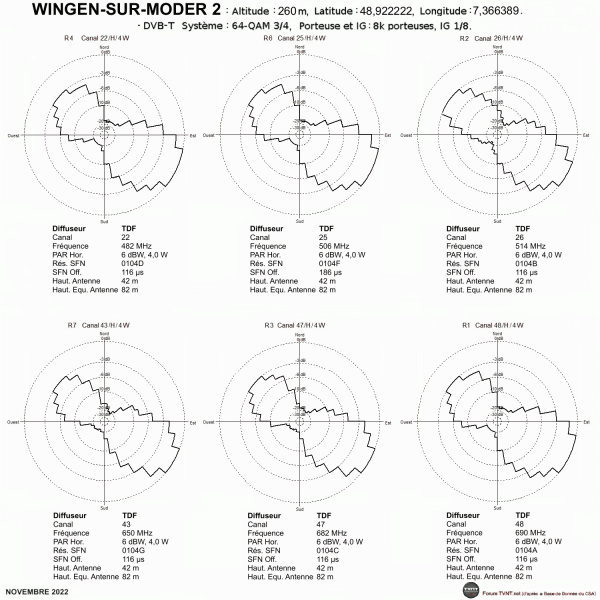

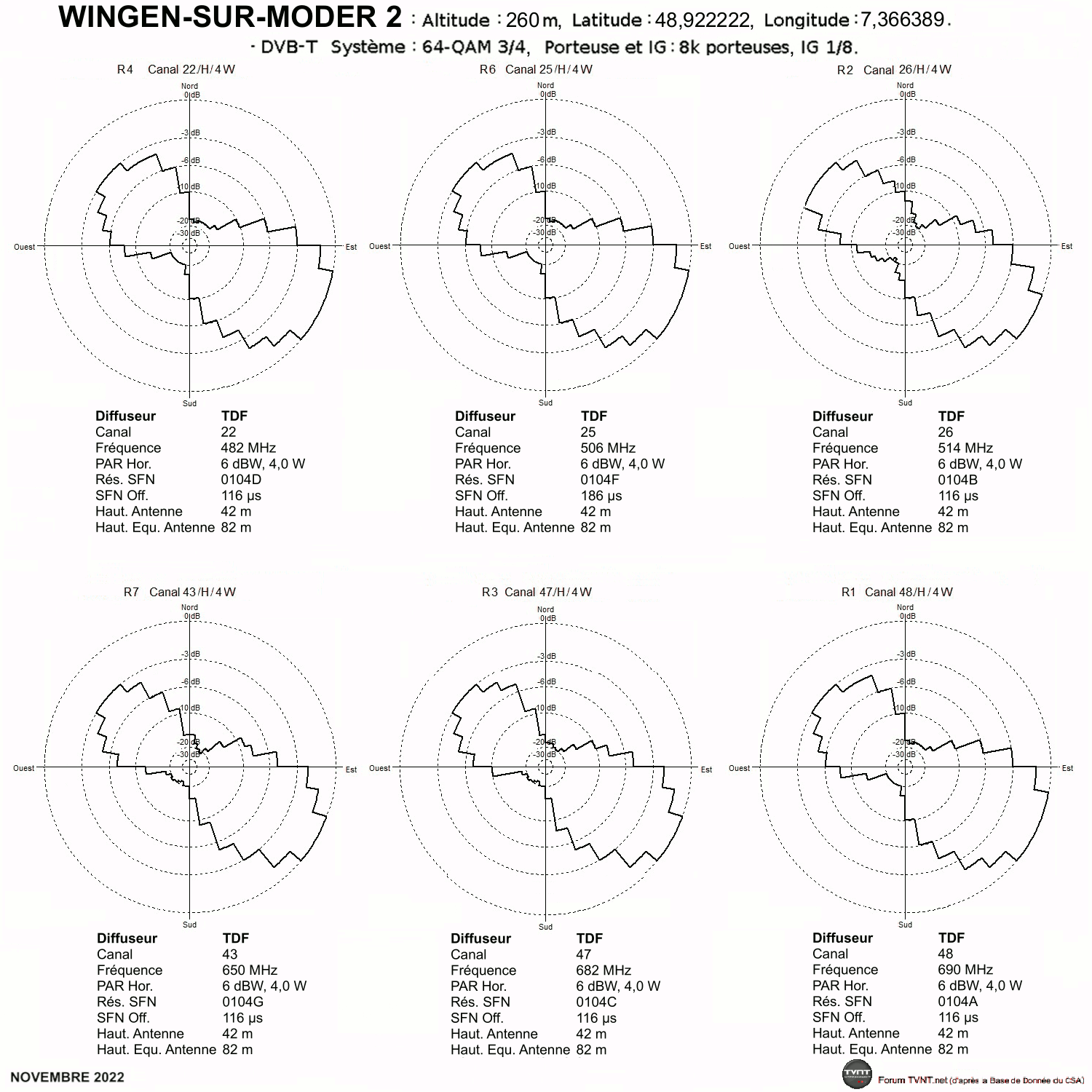

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

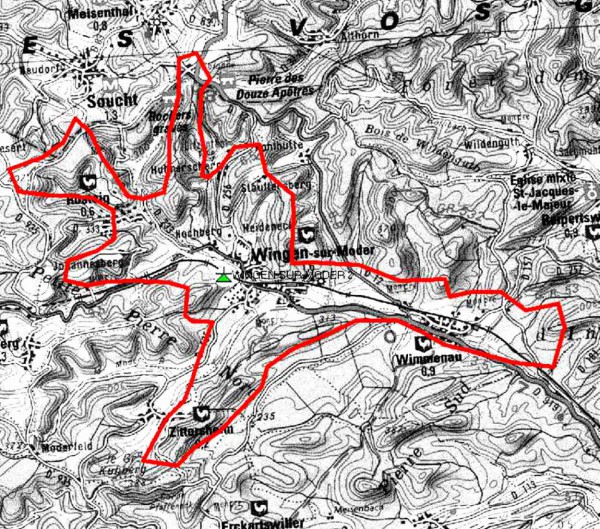

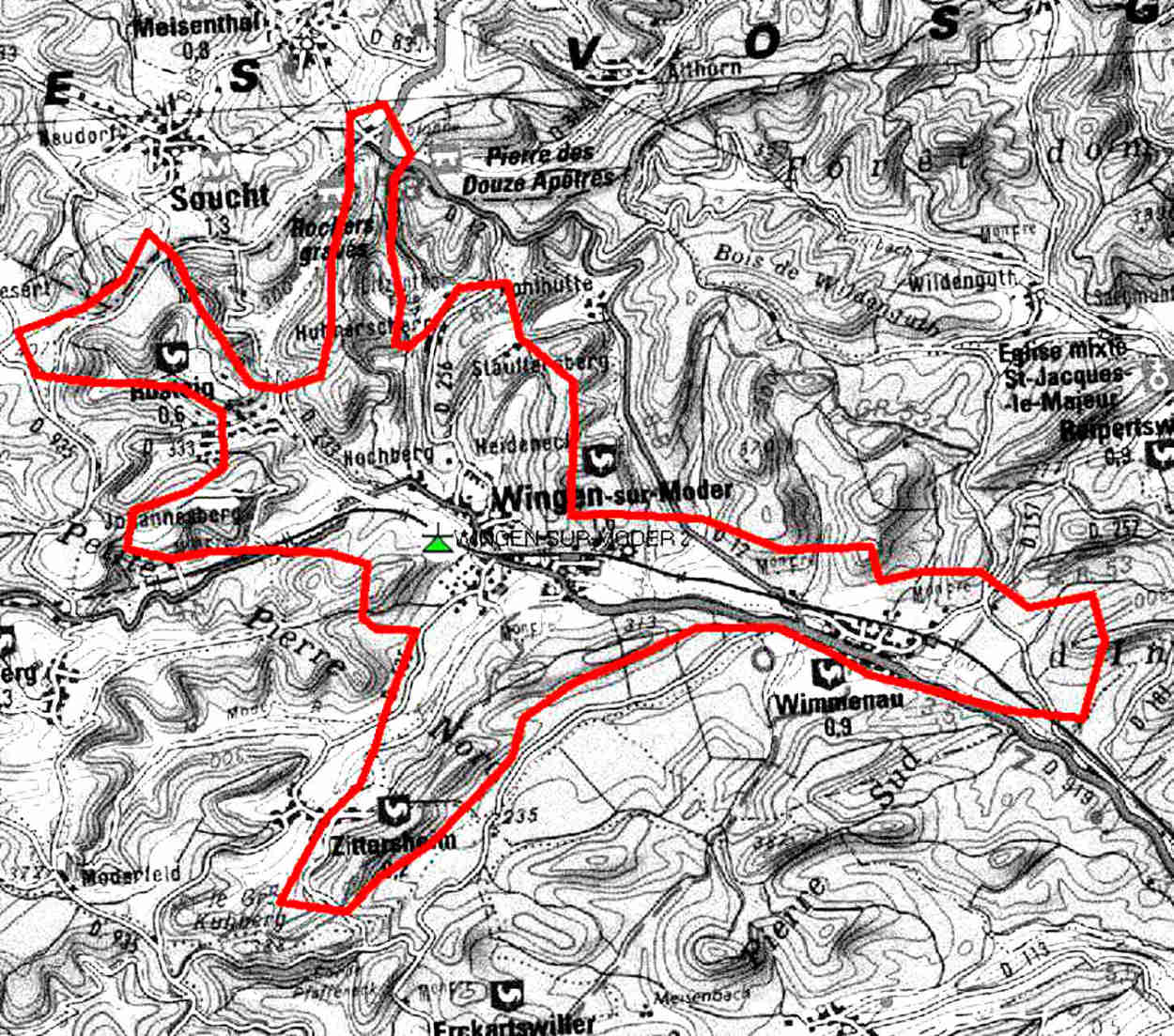

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr

[Franz]

Bonjour,

Donc voici la suite de mes tests de TNT :

J'ai donc acheté une nouvelle antenne certifiée TNT, avec ampli intégré (18dB).
Je l'ai installée sur le même mat que mes vieilles antennes rateaux.
Voila le problème :

Je capte tout R1, R3 et R6 sans problème.
Je rencontre des problèmes au niveau de R2... Le niveau est à 98% mais la qualité varie de 90% à 30% aléatoirement ce qui provoque des décrochages et l'apparition de pixels.
Impossible de capter R4 (canal 22). Le niveau est à 45, qualité 30.
Je n'arrive pas à réceptionner à la fois R4 et R1 dans de bonnes conditions. Si je tourne l'antenne pour avoir une qualité satisfaisante sur R4, je perds R1 et vice versa...

Mon antenne est orientée vers nordheim et je ne sais plus trop quoi faire.

Quelqu'un peut-il m'aider ?

PS : j'ai remarqué que l'orientation des mes vieux rateaux influeaient sur le niveau de réception et la qualité du signal recu. Ne faudrait-il pas que je démonte toutes les vieilles antennes pour ne laisser sur le mat que l'antenne qui, je suis sûr, est faite pour fonctionner avec la TNT ?

Merci d'avance pour vos réponses.

[67]

attention, ne pas igonrer l'émetteur du Donon ( 67) donc situé en Alsace et desservant une partie du Bas-Rhin bien que majoritairement employé dans le 57 et particulièrement au pourtour de Sarrebourg..

[Joe]

Bonjour,

oui tout à fait et c'est là que se situe le problème majeur selon moi: l'émetteur du Donon, situé dans le département 67, mais arrosant principalement le 57 .... dans quel topic faut-il le placer ?

On parle de l'émetteur de Sarrebourg Le Donon ... Sarrebourg étant dans le 57 et Le Donon dans le 67

[marcel]

Pour FRANZ svp le nom de la localité ou tu habites ?? Le Donon est situé à environ à la limite du 57,67 et 54

[marcel]

J'ai lu quelque part : Blaesheim ,si t'est en plein dans le village donc dans la direction de Nordheim y a un peu de relief à la sortie du village donc il faut monter une antenne rateau 21-69 un max vers le haut sur le mat et sans interruption dans la descente un cable de bonne qualité direct sur l'adapteur ( laisse de coté le truc speciale tnt ) tu peux à la rigueur mettre ton vieil ampli pour la5 et M6 entre
Essaye et tu mettras un petit rapport..............

[Vosges du Nord]

Dans le secteur personne ne parle de l émetteur de Sarrebourg, c'est une expression parisienne basée sur une nomenclature de Tdf..

Chez nous on dit l'émetteur du Donon, c'est courant, simple, clair et précis

pour info : http://fr.wikipedia.org/wiki/Donon

[Franz]

J'ai lu quelque part : Blaesheim ,si t'est en plein dans le village donc dans la direction de Nordheim y a un peu de relief à la sortie du village donc il faut monter une antenne rateau 21-69 un max vers le haut sur le mat et sans interruption dans la descente un cable de bonne qualité direct sur l'adapteur ( laisse de coté le truc speciale tnt ) tu peux à la rigueur mettre ton vieil ampli pour la5 et M6 entre
Essaye et tu mettras un petit rapport..............

Merci pour la réponse !

Le problème est que je n'ai jamais eu d'antenne qui couvrait la bande 21-69, mais que de multiples antennes reliées à un coupleur.
C'est pour cette raison que j'ai investi (avec les conseils d'un antenniste, comme quoi vu vos dire il ferait mieux de faire un autre boulot) dans l'antenne indiquée dans l'autre post. Cette antenne est fixée sur le meme mat que tous les autres rateaux. Le câble de descente est à prioris de bonne qualité car installé à l'origine par un antenniste à la construction de la maison. Mais cela peut effectivement être une solution à mon problème de qualité sur le multiplex R2.
Par contre le pointage semble bon vu que le graphe de niveau m'indique 98% sur tous les multiplex excepté le R6 ou le niveau est de 22. Ce que je n'explique pas, que la qualité soit mauvaise d'accord, pourquoi le niveau n'est pas bon ? C'est pourtant le même émetteur (Nordheim) qui diffuse également le R6...

Si tu pouvais répondre à ca ...

Merci encore pour les réponses ! Ca fait plaisir de voir que certains donne de leur temps pour aider les débutants qui sont à la traine

[Joe]

C'est bien sur le même site (Nordheim) qu'est diffusé le R6, mais pas par le même émetteur
Chaque multiplexe est diffusé par un émetteur unique.
De plus, a priori, TDF diffuse les multiplexes R1 à R4 et OneCast le multiplexe R6.

[marcel]

Mais parmi tes multiples antennes si elles n'ont pas 10 ans y doit y en avoir bien une en 21/69 surtout celle dédiée a la 5 et M6 qu'il faudra mettre en horizontale( lire mes post dans la rubrique" maison individuelle/coupler 2 antennes rateau "page 3 et 4
SI ça peut t'aider A+
