Pb réception depuis passage HD, émetteur Pic du Midi

[julien74]

Bonsoir Phil,

Serais-tu partant pour faire un essai avec une antenne de caravane à 22,90€ chez Brico Depot à Mazères-Lezons?

Pourrais-tu regarder sur le site web Cartoradio si tu n'a pas une antenne 4G dans le quartier?

[phil64]

Tu penses qu'une antenne caravane serait plus efficace que la Wisi de la page 1 du sujet ?
Question 4G j'ai plusieurs antennes SFR et Bouygues à 50m ... Mais c'est de la téléphonie (et "autres" Faisceau hertzien 199089 03/11/2000
28/10/2016 31,0° 38,5 - 39,5GHz)

[julien74]

L'antenne de caravane est simple, légère, petite, livrée avec un ampli + 5 mètres de câble coaxial et puis surtout le prix est modique.
Avec elle tu pourrais faire des tests très simple dans ta maison, sur le rebord des fenêtres, au grenier, sur le toit tout ce qui n'est pas très simple à faire avec ta grande Wisi actuellement sur ton toit.
Je suis quasi sûr que tu vas capter le R6 avec l'antenne de caravane, si c'est le cas tu pourras l'utiliser pour la TNT et pendant ce temps-là tu auras la possibilité de descendre ta Wisi du toit pour faire des vérifications du boitier, des câbles coaxiaux sur le toit et des tests avec elle dans ton jardin par exemple.

J'ai moi même cette antenne de caravane pour faire des essais avec ma mini-TV LCD en voiture (à l'arrêt bien sûr...) et elle me donne des résultats très satisfaisant.
J'ai dans l'idée que si j'avais été de passage en voiture à Pau lors de vacances j'aurais pu capter toute la TNT du Pic du Midi y compris le R6 avec cette antenne de caravane.

Tu es dans quel quartier de Pau?
Il y a un réémetteur TNT au Casino de Pau en bas de la ville là où il y a le funiculaire et un autre à Jurançon mais je crois qu'ils ne doivent pas couvrir ton quartier.

Tu peux rapporter l'ampli intérieur et te faire rembourser.

Je ne sais pas ce qui provoque ce soucis sur le R6 actuellement.
Peut être de la rouille ou de l'humidité dans le boitier dans l'antenne?
Peut être une connectique mal faite entre l'antenne et ton téléviseur?
Peut être le câble coaxial usé ou abimé à certains endroits?
Peut être que ta Wisi n'a pas de filtre 4G et que c'est une antenne 4G LTE 800 dans ton quartier qui brouille.

Dans ton quartier parmi ces antennes as-tu aussi des antennes 4G LTE 800 émettant sur la fréquence 800 MHZ (donc proche de la TNT qui émet sur les fréquences des 474 MHZ à 791 MHZ)?

[nono 63]

Vu les immeubles plus hauts tout autour de la maison , et si avec la Wisi EB66 ça ne passe pas , j'ai quand même un petit doute sur l'antenne caravane à cet endroit .

Tu devrais rapprocher au maximum le pré-ampli de l'antenne , modifier l'azimut en la faisant pointer vers le ciel pour passer au dessus des constructions .

Tu peux aussi changer le répartiteur 4 directions en un 2 directions pour atténuer les pertes inutiles si tu n'as besoin que de 2 sorties .

[julien74]

A Pau le Pic du Midi de Bigorre est quasiment à vue depuis la ville et l'émetteur TNT émet à forte puissance (50 kW pour chaque multiplex).

Pour moi ce soucis sur le R6 vient soit d'un problème sur l'installation (dans le boitier dans l'antenne, sur la connectique, sur le câble coaxial), soit ça peut venir aussi du fait qu'à quelques cm près l'antenne sur le mât peut recevoir ou pas le R6: peut être qu'en baissant un peu l'antenne sur le mât on va retrouver le R6, ou peut être qu'en pointant l'antenne légèrement au-dessus du toit de l'immeuble qui bouche la vue vers le Pic du Midi on va retrouver le R6.

Que ça soit l'une ou l'autre de ces 2 hypothèses l'antenne de caravane sera elle apte à recevoir le R6 et va permettre de faire plein d'essais partout chez Phil pour voir où le R6 passe le mieux.

[phil64]

J'ai des problèmes avec le R6 mais aussi avec les autres, même le R1, simplement c'est plus accentué sur le R6 puisqu'il arrive que mon locataire ne puisse parfois pas le capter quand il fait une recherche de chaines automatique.
Jurançon, impossible (1/5) c'est en contrebas. Casino , même direction que le Pic mais pas plus haut que moi ...

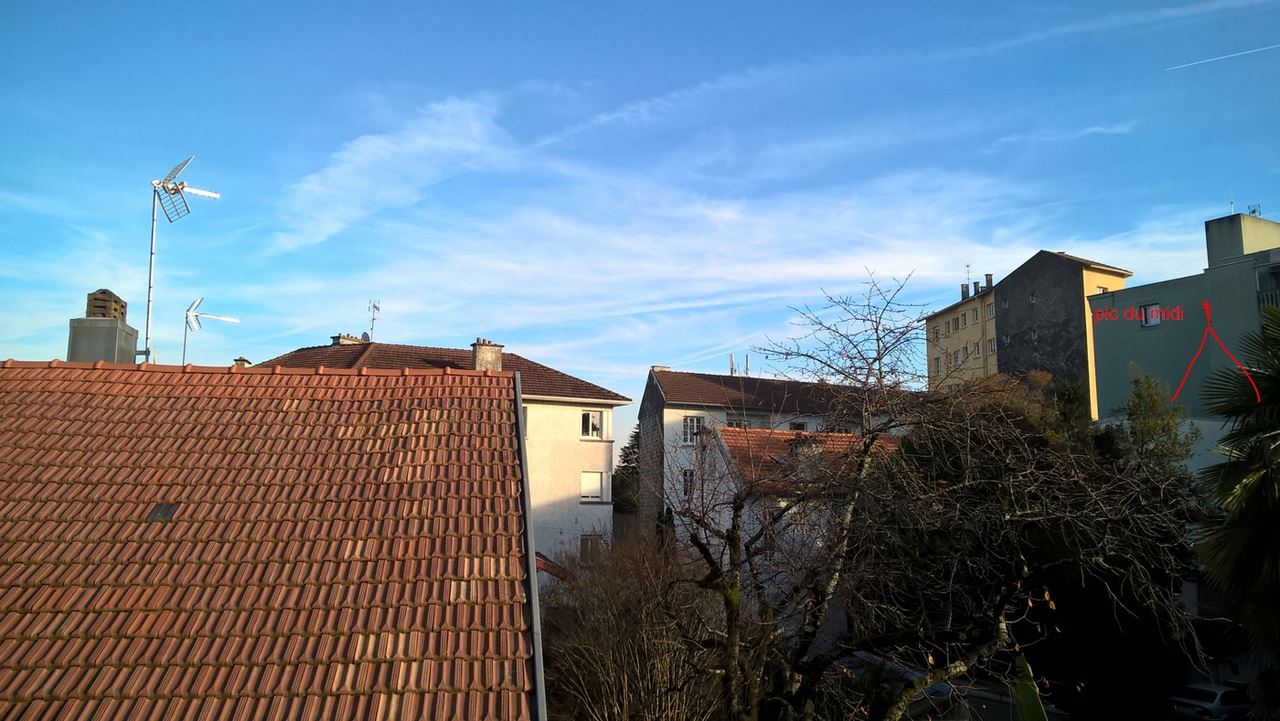

Je vous mets 2 photos pour expliquer ma situation (et celle de ma voisine)

L'immeuble vert fait 6 étages sans compter le local de l'ascenseur, moi mon antenne est à une hauteur de 2 étages 1/2. L'antenne qu'on voit est celle de la maison voisine

Entre l'immeuble vert et l'autre encore plus haut il y a une rue et je pense que la voisine arrive à "viser" le pic par cette rue car son antenne récente n'est pas à priori un modèle hyper performant

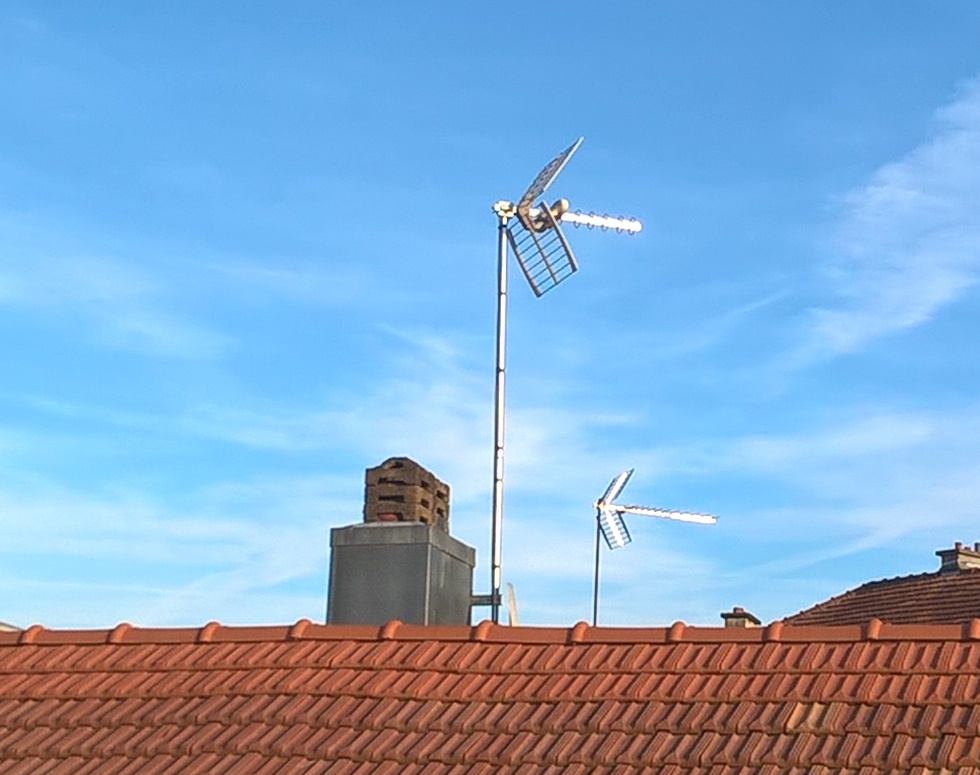

voisin "fracaro" au 1° plan et "voisin 2" plus loin. Voir plus loin dans les messages le positionnement de ces antennes

Vu les immeubles plus hauts tout autour de la maison , et si avec la Wisi EB66 ça ne passe pas , j'ai quand même un petit doute sur l'antenne caravane à cet endroit .

Tu devrais rapprocher au maximum le pré-ampli de l'antenne , modifier l'azimut en la faisant pointer vers le ciel pour passer au dessus des constructions .

Tu peux aussi changer le répartiteur 4 directions en un 2 directions pour atténuer les pertes inutiles si tu n'as besoin que de 2 sorties .

Je n'ai plus de répartiteur 4 directions, j'ai uniquement l'ampli à 2 sorties. Et en effet pas de préampli !


Question 4G proche (à 200m), Orange:

Hauteur : 33,3m N° Identification Accords ANFR
LTE 2600 (4G)
Hauteur : 32,5m N° Identification Accords ANFR
GSM 900 (2G)
UMTS 900 (3G)
GSM 1800 (2G)
UMTS 2100 (3G)

Mais je viens de vérifier, le SFR à 50 m (sauf qu'il n'est pas dans la direction du Pic)

Hauteur : 28,3m N° Identification Accords ANFR mplantation Dernière modification
LTE 800 (4G) 197858 29/09/2000 18/07/2016
Orientation Bandes de fréquences
80,0° 200,0° 320,0° 801,0 - 811,0MHz 842,0 - 852,0MHz

[julien74]

Merci pour les photos

On dirait que vos 2 antennes sont pointées vers la droite alors qu'au loin sur les immeubles les antennes UHF + VHF sont pointées plutôt à gauche?
C'est un effet d'optique ou c'est effectivement le cas?

Je maintiens qu'avec une antenne de caravane tu pourrais recevoir quelque chose, j'ai vu bien pire comme situation: en vacances les maisons du lotissement se trouvent derrière un immeuble de 3 ou 4 étages qui bouche la vue vers l'émetteur lointain de Perpignan qui ne fait que 2 kW.
Là le Pic du Midi fait 50 kW.
L'antenne de caravane pourrait recevoir en pointant vers le Pic et même sûrement en pointant à l'opposé du Pic en direction de la façade d'un immeuble sur lequel les ondes TNT du Pic rebondissent.
Peut être avec l'antenne actuelle que ça capterait mieux en la pointant plus vers la gauche ou en la pointant en direction du dessus du toit de l'immeuble (et pas pointant en plein dans la façade de l'immeuble comme actuellement...).

[phil64]

Les 2 antennes des voisins (c'est pas la mienne) sont correctement pointées, pas celles (VHF UHF) au loin

Je remets ceci

Question 4G proche (à 200m), Orange (on voit les antennes au dessus du petit immeuble dans les branches) :

Hauteur : 33,3m N° Identification Accords ANFR
LTE 2600 (4G)
Hauteur : 32,5m N° Identification Accords ANFR
GSM 900 (2G)
UMTS 900 (3G)
GSM 1800 (2G)
UMTS 2100 (3G)



Mais je viens de vérifier, le SFR à 50 m (sauf qu'il n'est pas dans la direction du Pic)

Hauteur : 28,3m N° Identification Accords ANFR Implantation Dernière modification
LTE 800 (4G) 197858 29/09/2000 18/07/2016
Orientation Bandes de fréquences
80,0° 200,0° 320,0° 801,0 - 811,0MHz 842,0 - 852,0MHz

Idem pour Bouygues (eh oui il y est aussi !!!)
LTE 800 (4G) 199089 03/11/2000 28/10/2016
80,0° 200,0° 320,0°
791,0 - 801,0MHz 832,0 - 842,0MHz

Il peut influer ?

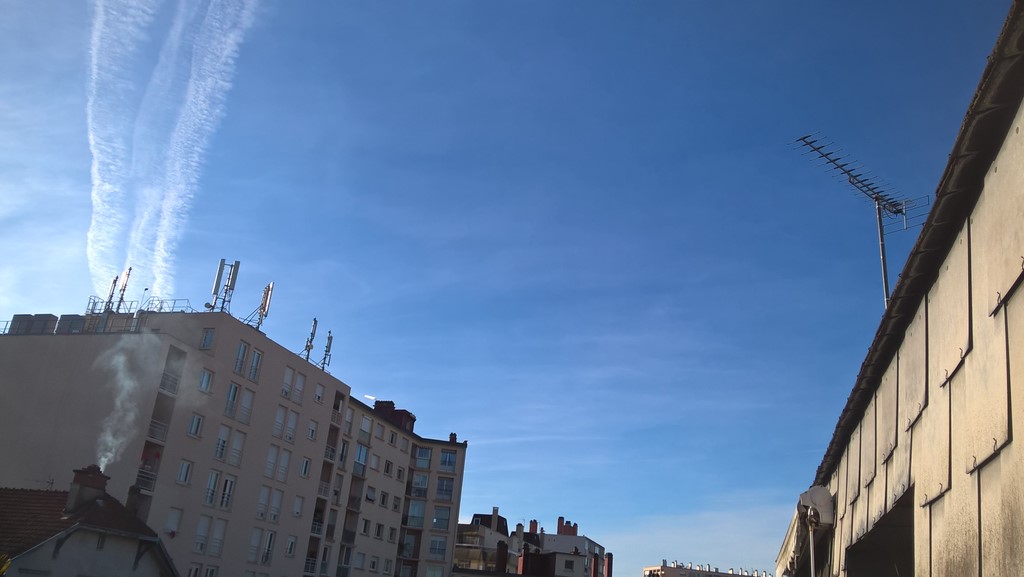

Photo de mon antenne et des antennes SFR

[julien74]

Je ne suis pas sûr à 100% que la 4G LTE 800 de SFR puisse brouiller ta TNT car le Pic du Midi utilise des fréquences comprises entre 474 MHZ et 610 MHZ donc pas à proximité de la bande de fréquence entre 800 MHZ et 900 MHZ (canaux UHF 61 à 69) qui émet la 4G de SFR.

Le R1 sur le canal UHF 21 est sur la fréquence 474 MHZ.
Le R6 sur le canal UHF 36 est sur la fréquence 594 MHZ.
Tu as aussi le R2 sur le canal UHF 38 est sur la fréquence 610 MHZ, je ne sais pas si tu le capte parfaitement ou mal le R2?

Ton antenne n'est pas équipée d'un filtre 4G?
Normallement si ton antenne n'a pas de filtre 4G si tu n'as pas d'ampli la 4G LTE 800 ne brouille pas mais comme tu es à 50 mètres c'est vraiment très près.

Si ton antenne n'a pas de filtre 4G et que tu amplifies c'est pire car ton antenne capte la 4G et ton ampli va amplifier un signal 4G déjà très fort, la 4G va baver sur une bonne partie de la bande UHF en commençant par 700 MHZ puis 600 MHZ et éventuellement 500 MHz et 400 MHZ.

Peut être qu'en mettant un filtre 4G sur ton antenne (si elle n'est pas équipée d'un filtre 4G) ça pourrait résoudre le soucis.

Pour info l'antenne de caravane de Brico possède un filtre 4G intégré dans l'antenne.

[phil64]

ça je n'en sais rien .....
Il serait où ?

[edit] Bon je n'ai rien entre l'antenne et l'ampli donc pas de filtre.
J'ai lu ceci http://www.recevoirlatnt.fr/4g-lte/depl ... urbations/

En cas de perturbation, les téléspectateurs doivent contacter le numéro d’appel de l’ANFR
0970 818 818
(appel non surtaxé).
Ils ne doivent pas contacter directement un antenniste.
