Alerte DX TV analogique Bande VHF 1 et 3

[brunopif]

Voici maintenant les photos de ce que j'ai reçu.
Certaines sont floues pour la simple raison que je n'ai pas encore de téléviseur avec un écran suffisamment grand pour avoir une bonne définition.

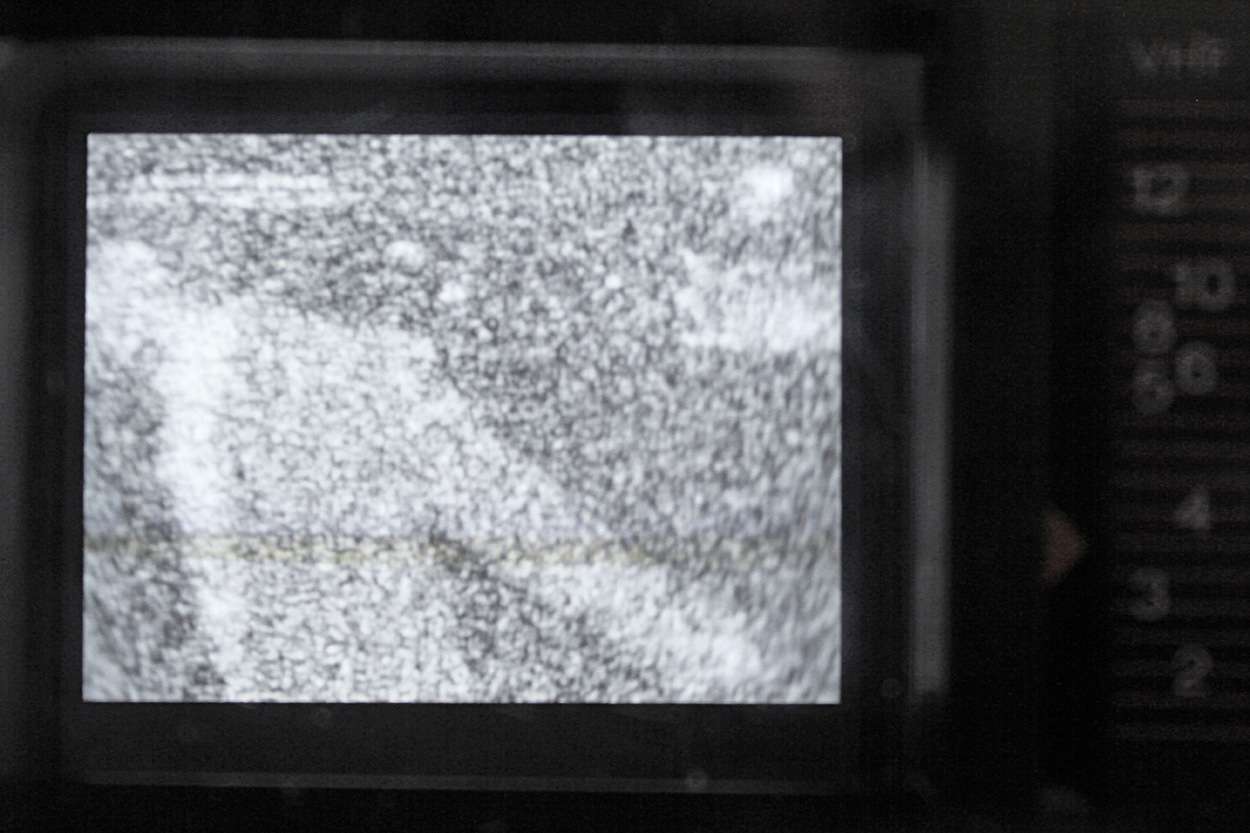

Certains reconnaitrons le watchman FD210be de Sony qui a une sensibilité extraordinaire.

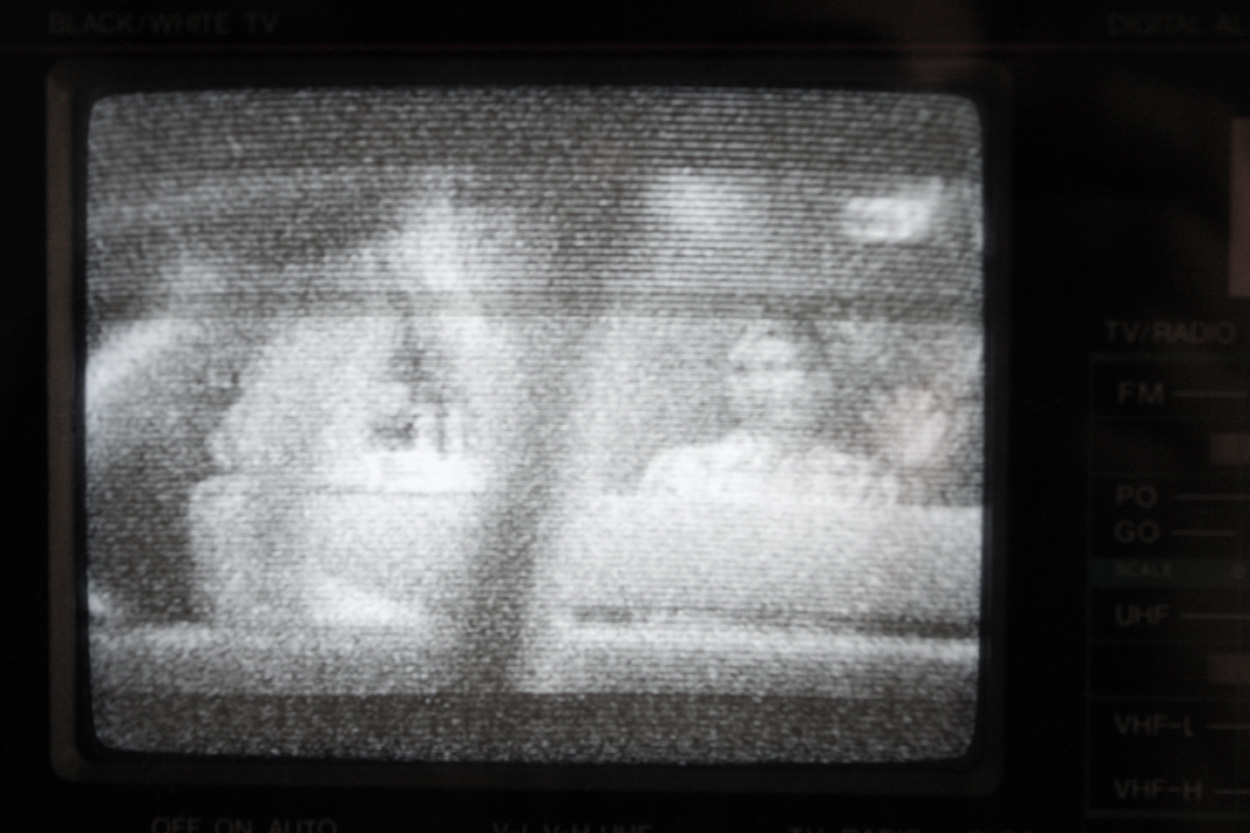

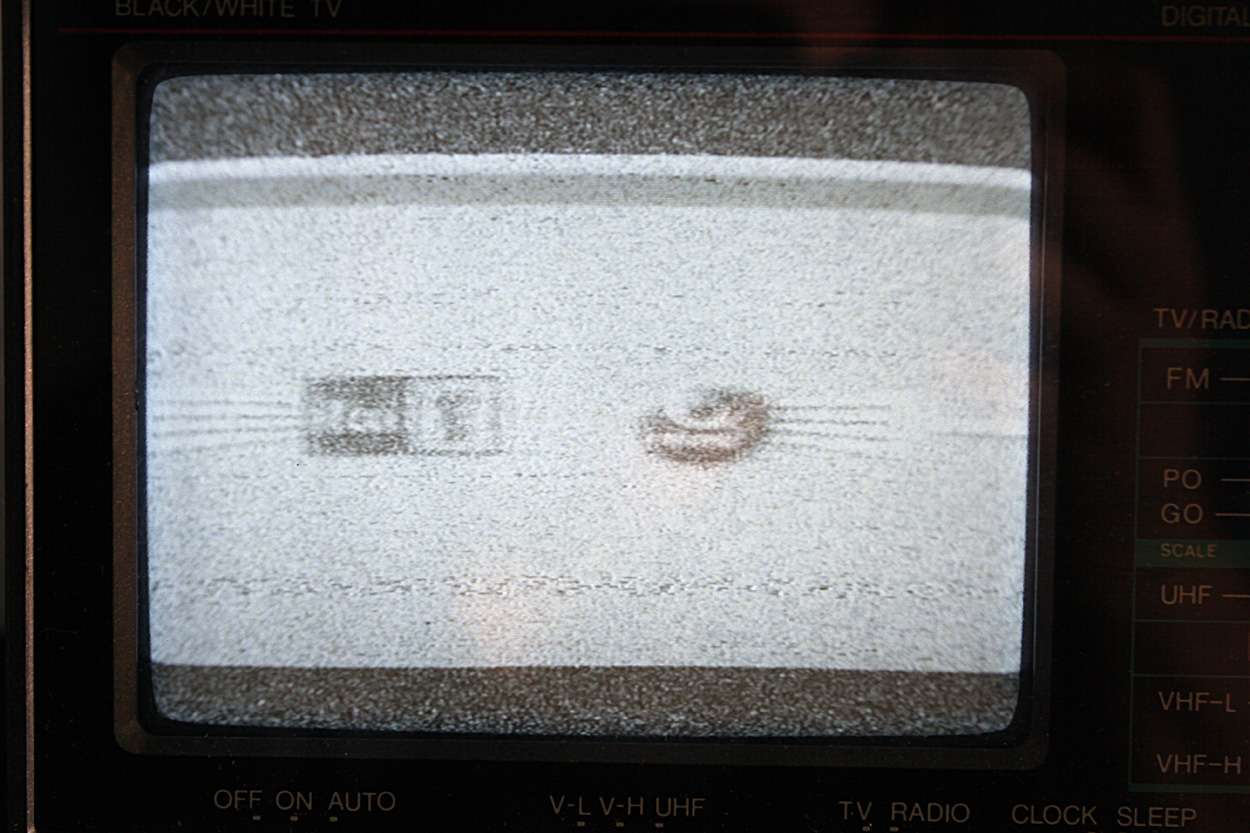

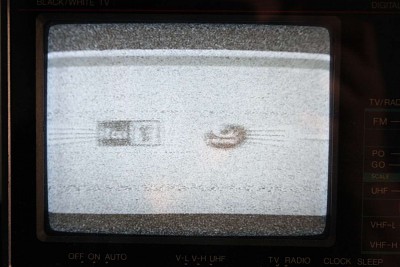

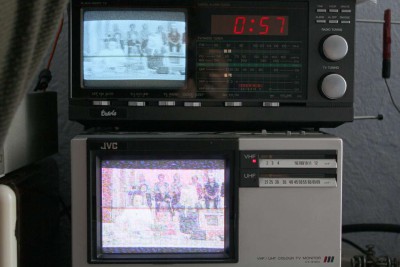

-RAI Uno, Canal A Bande 1 CCIR, reçu le 18 mai 2012 à 12h.

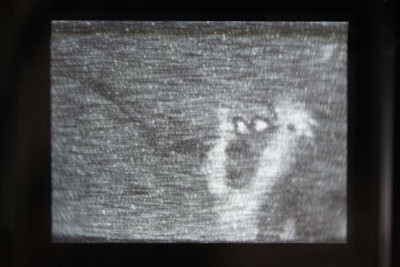

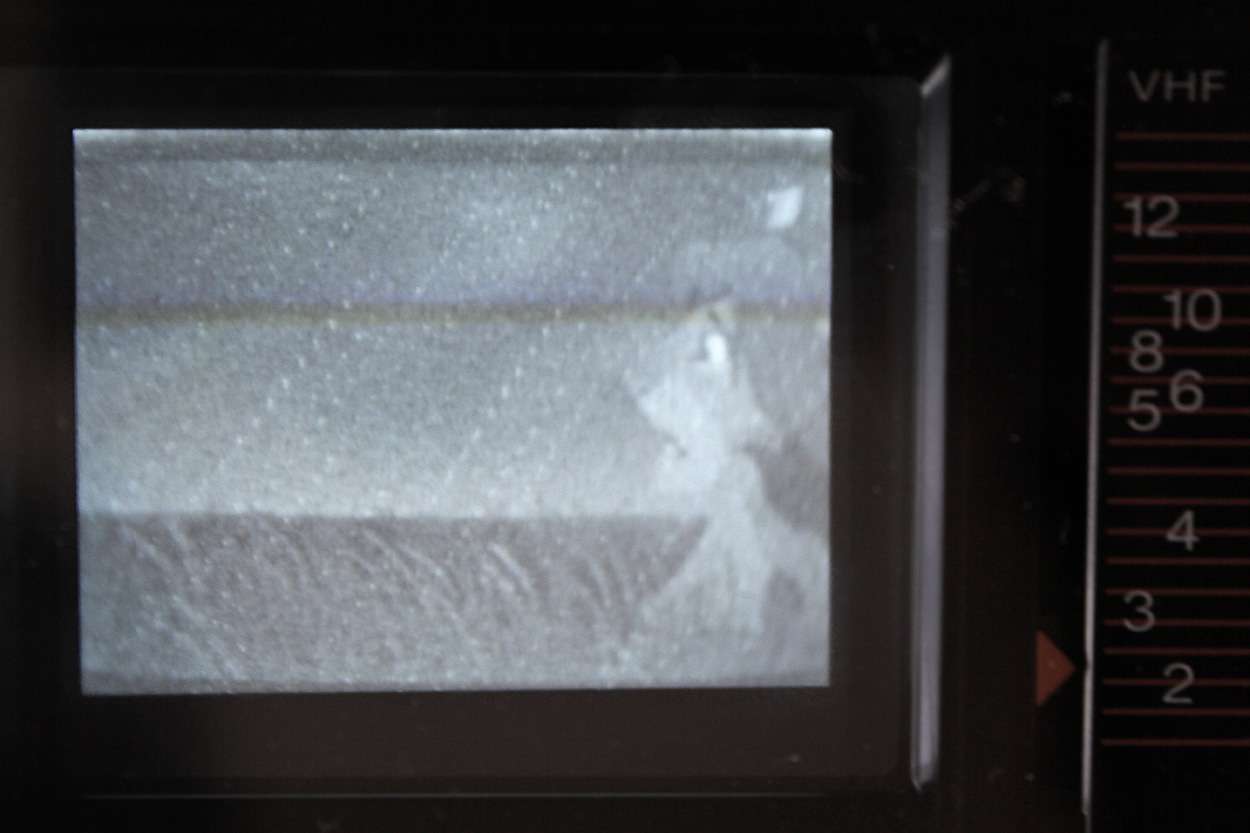

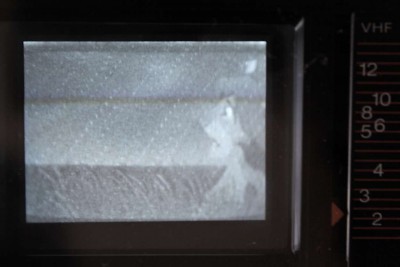

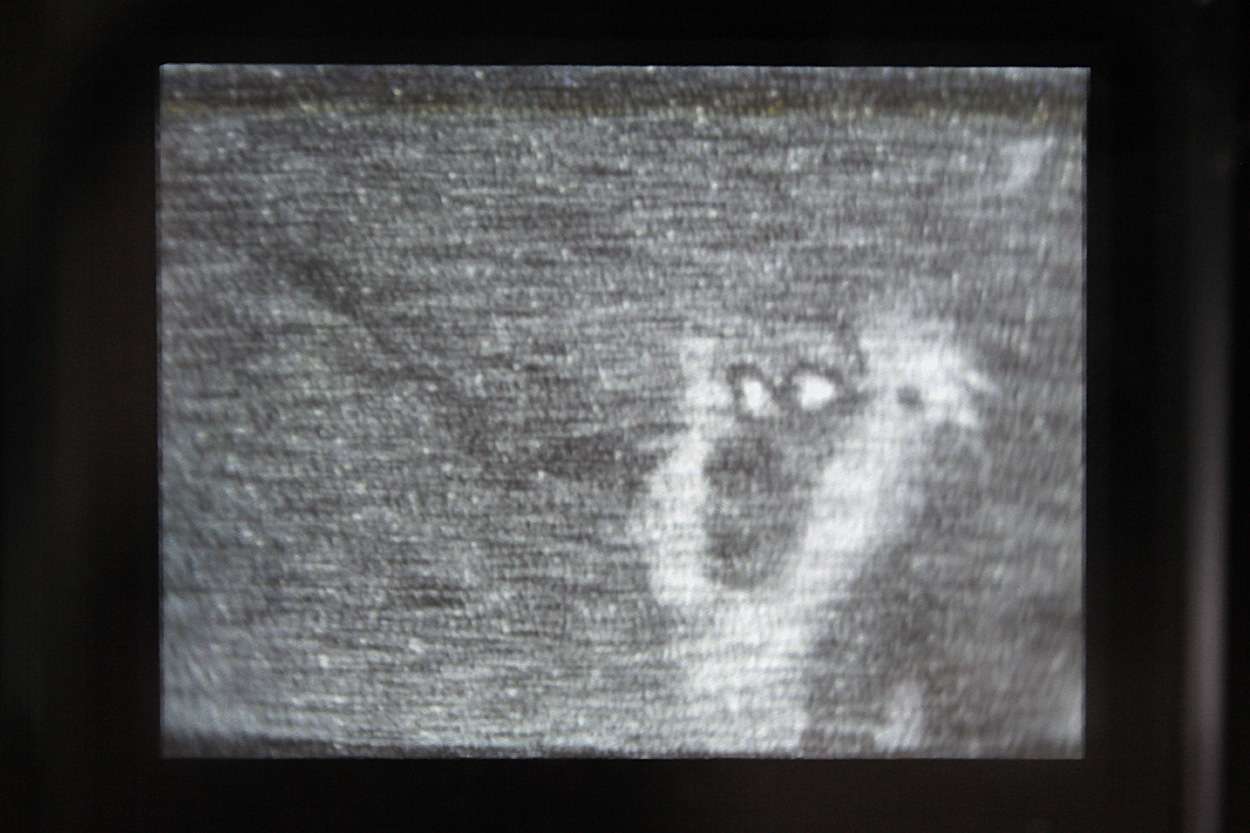

-Channel One (russie), Canal R1 Bande 1 OIRT, reçu le 27 mai 2012 à 15h.
A suivre...

[brunopif]

La suite est plus hasardeuse car difficile a voir.

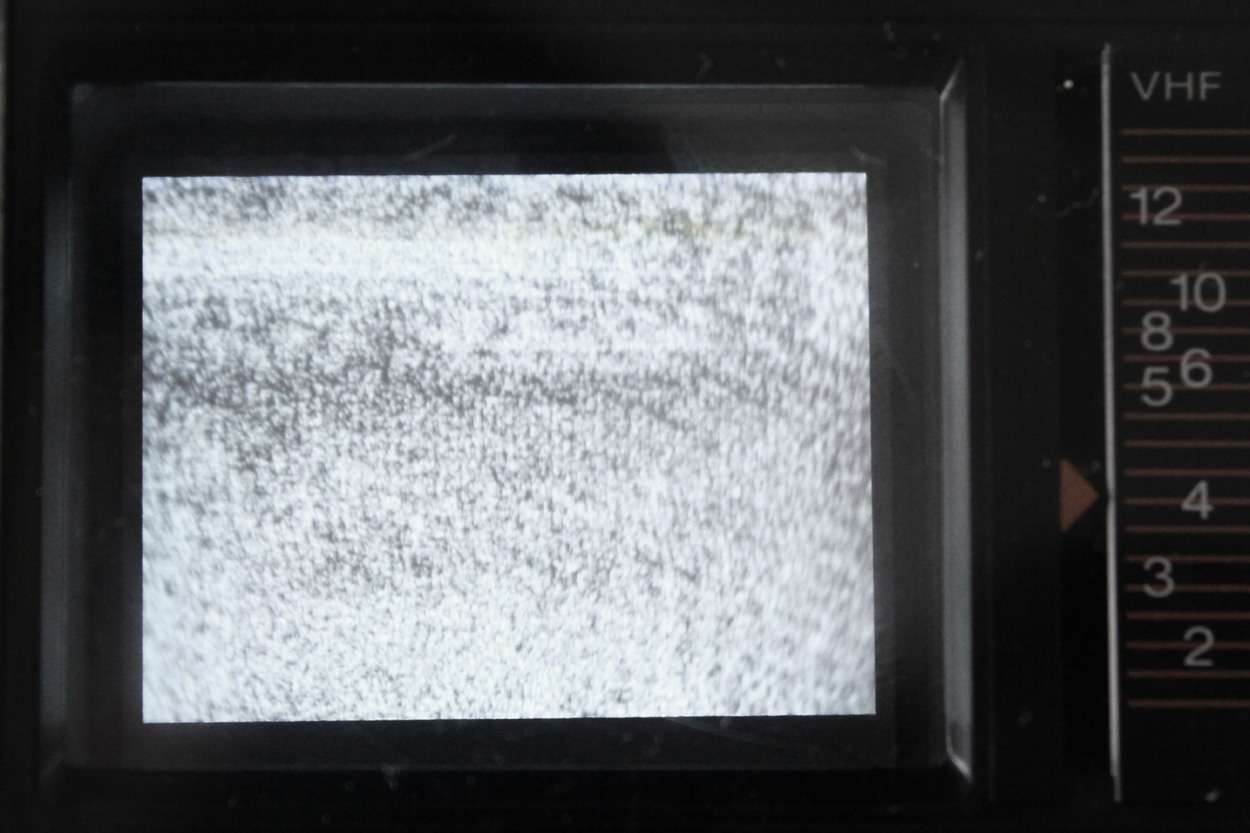

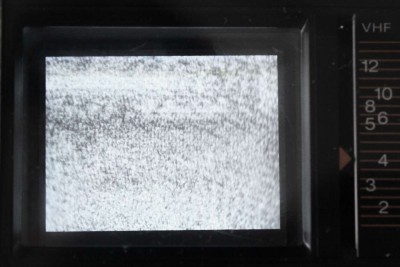

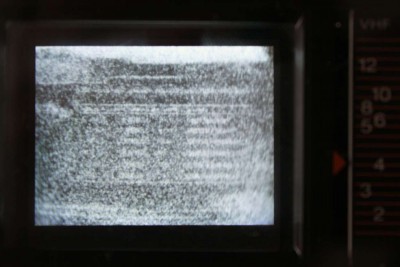

-Canal E4, langue arabe peut être Irib mais pas sur, reçu le 27 mai à 11h.

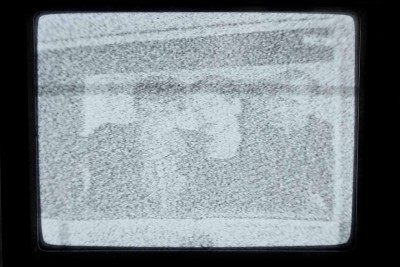

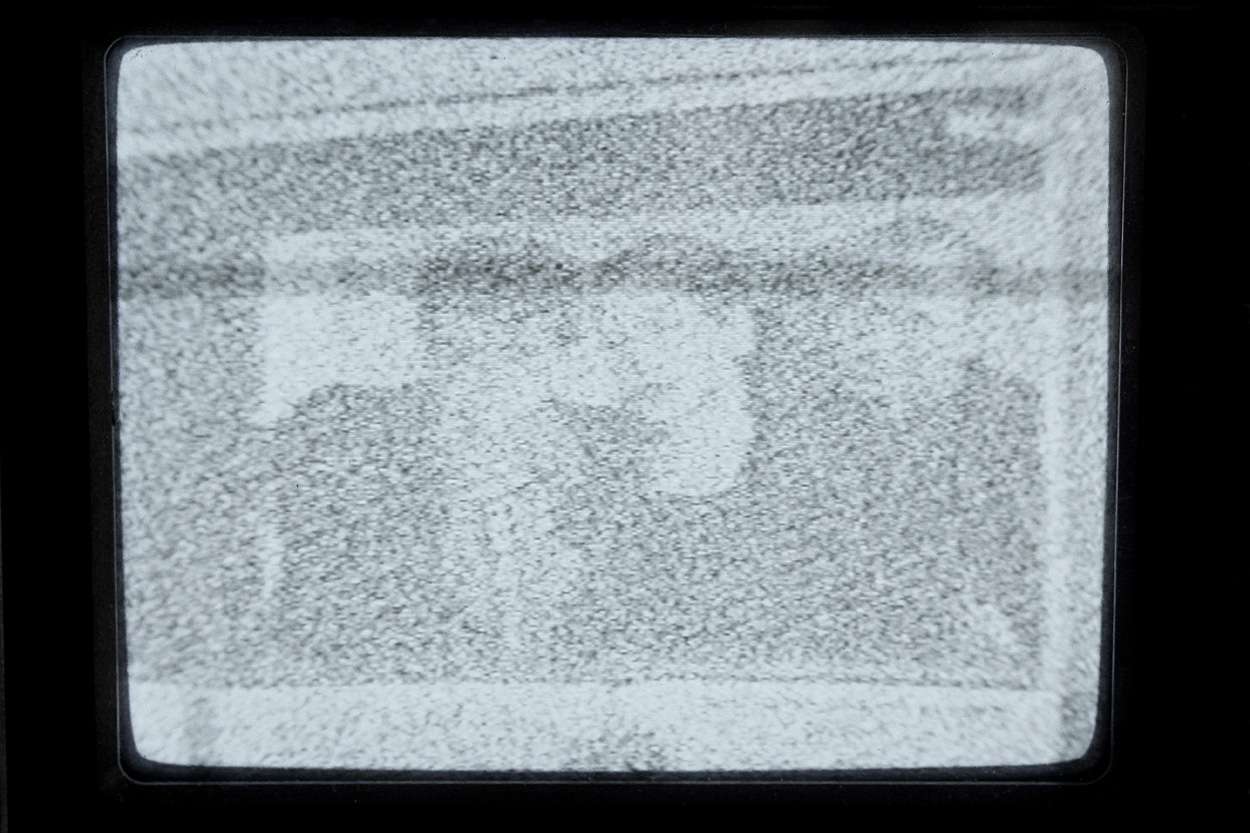

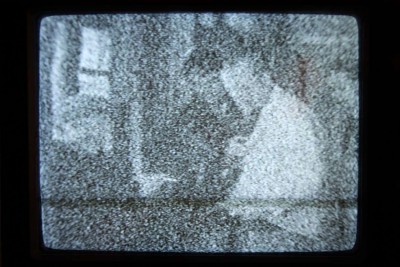

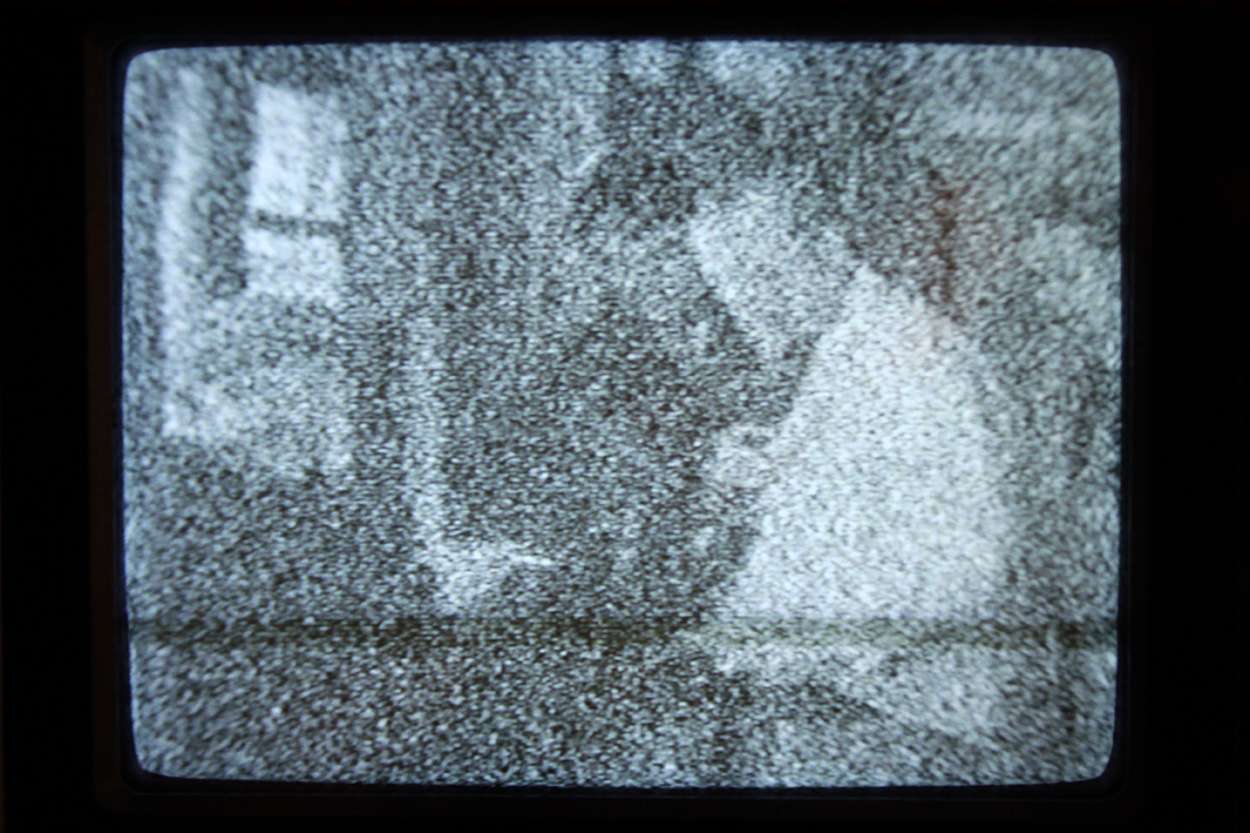

-Canal R1, UT1 ?????? (Ukraine), ?, reçu le 18 mai 2012 à 11h. (bizarre car je ne trouve nul part le canal R1 pour l'Ukraine).
Pour le reste, que je mettrai a la suite, je n'ai pas identifier quoi que se soit.
A suivre...

[brunopif]

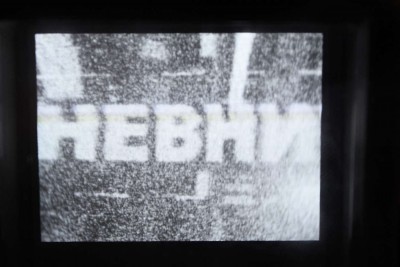

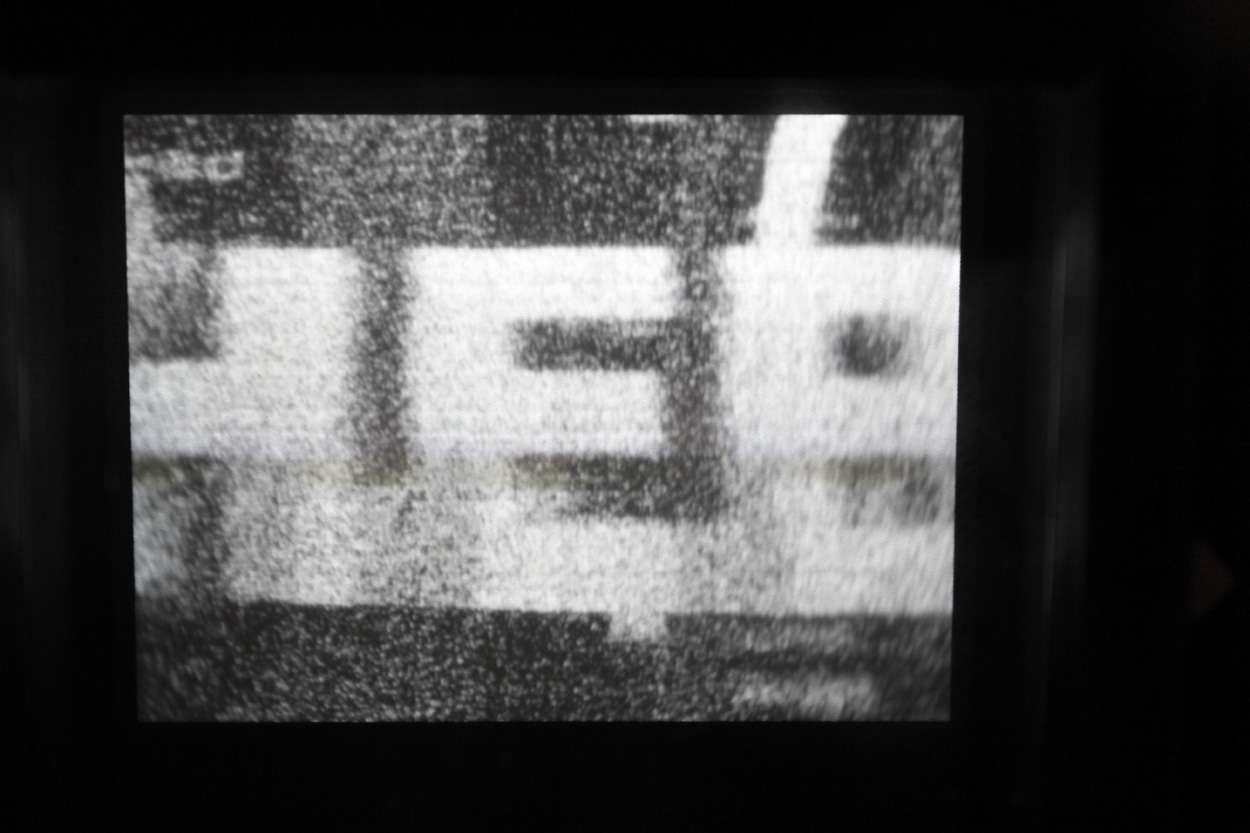

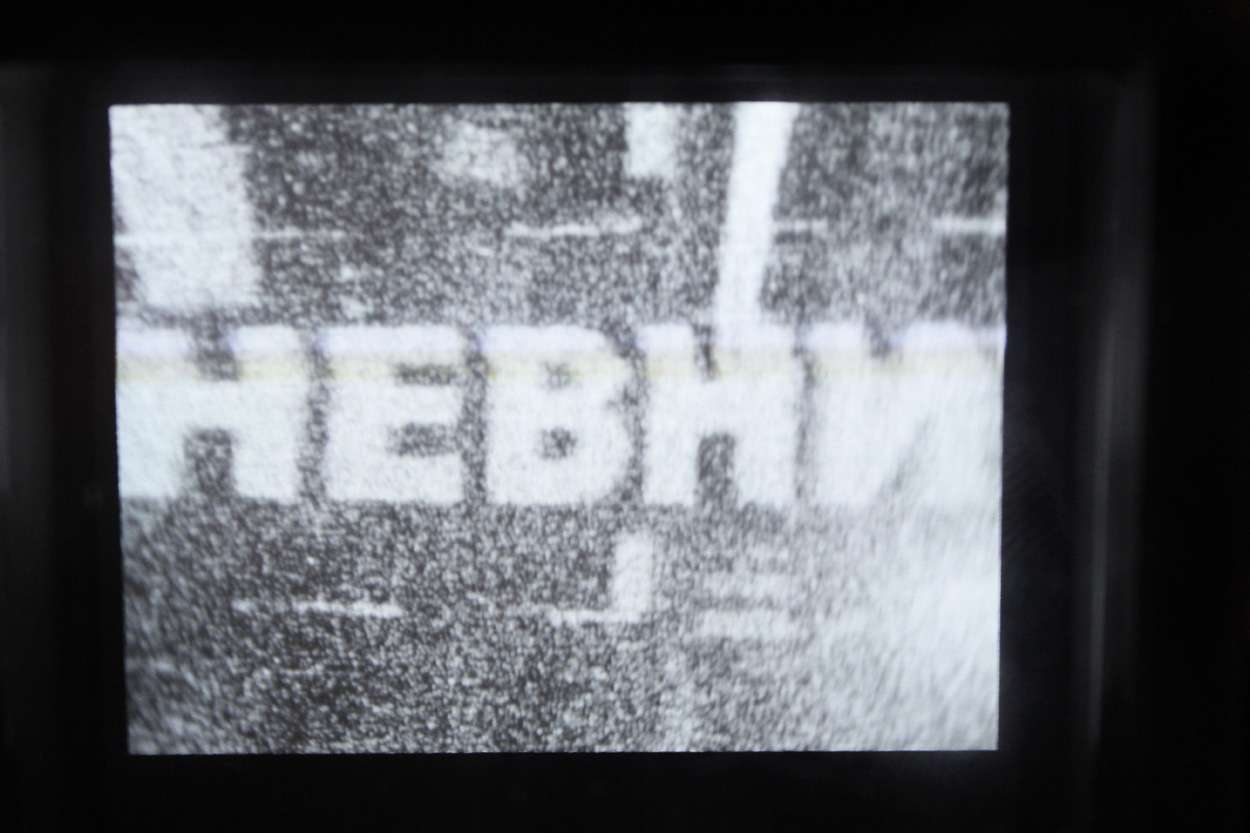

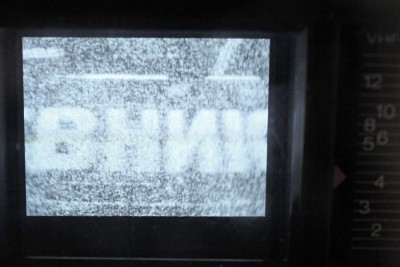

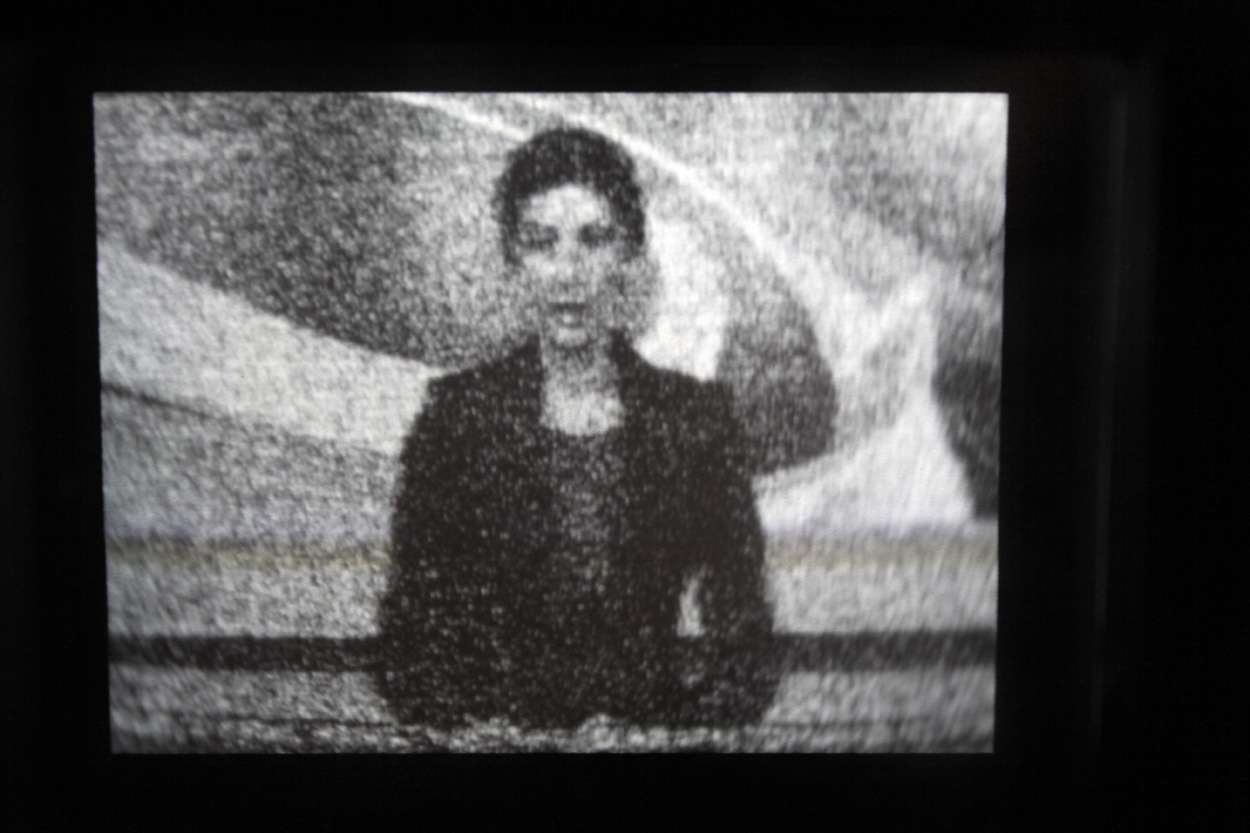

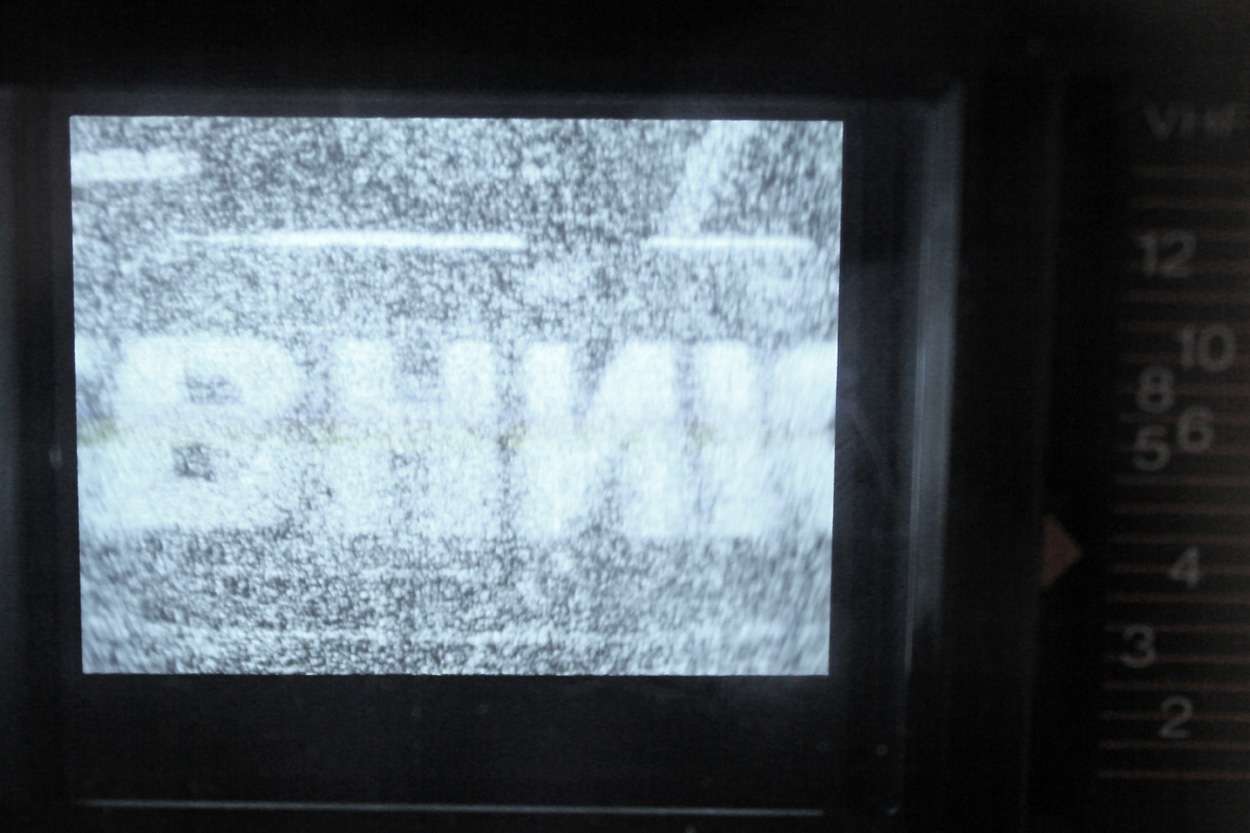

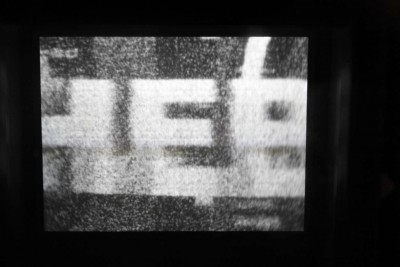

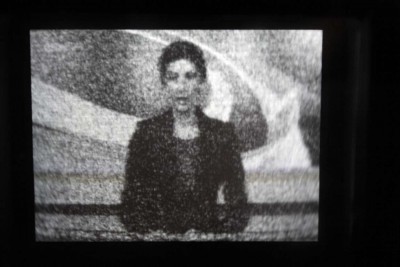

Voici les non identifiées, tout d'abord un journal en langue russe qui doit correspondre a celui de 12 ou 13h que j'ai reçu a 10h du matin sur le R3.

[brunopif]

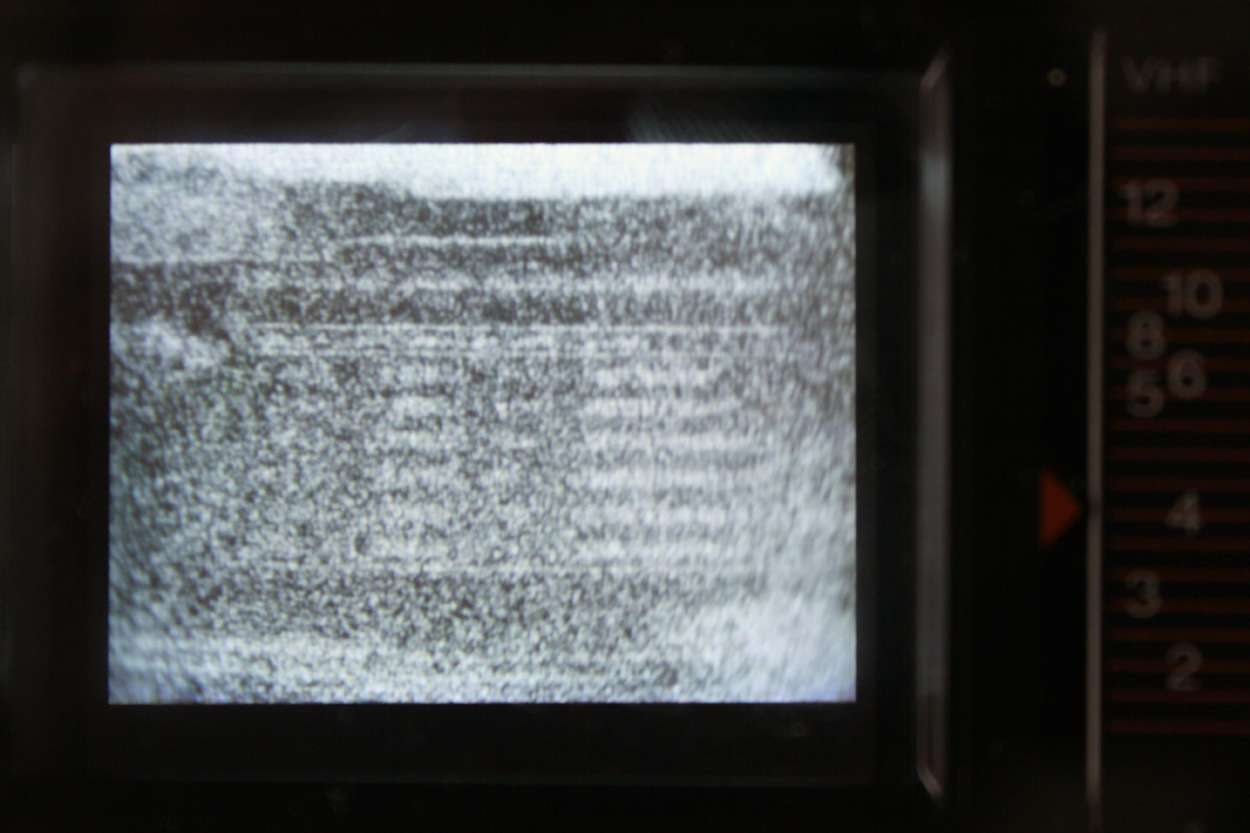

Et pour finir d'autres réceptions a identifier c'est en OIRT et c'est pourri.

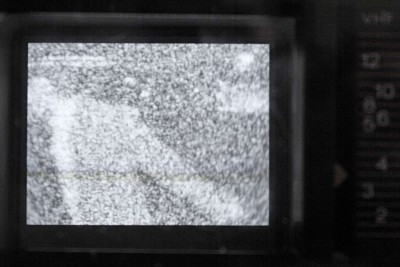

-Canal R2, reçu le 28 mai à 10h30.

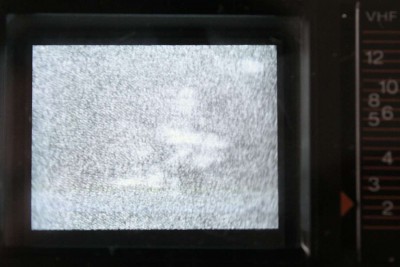

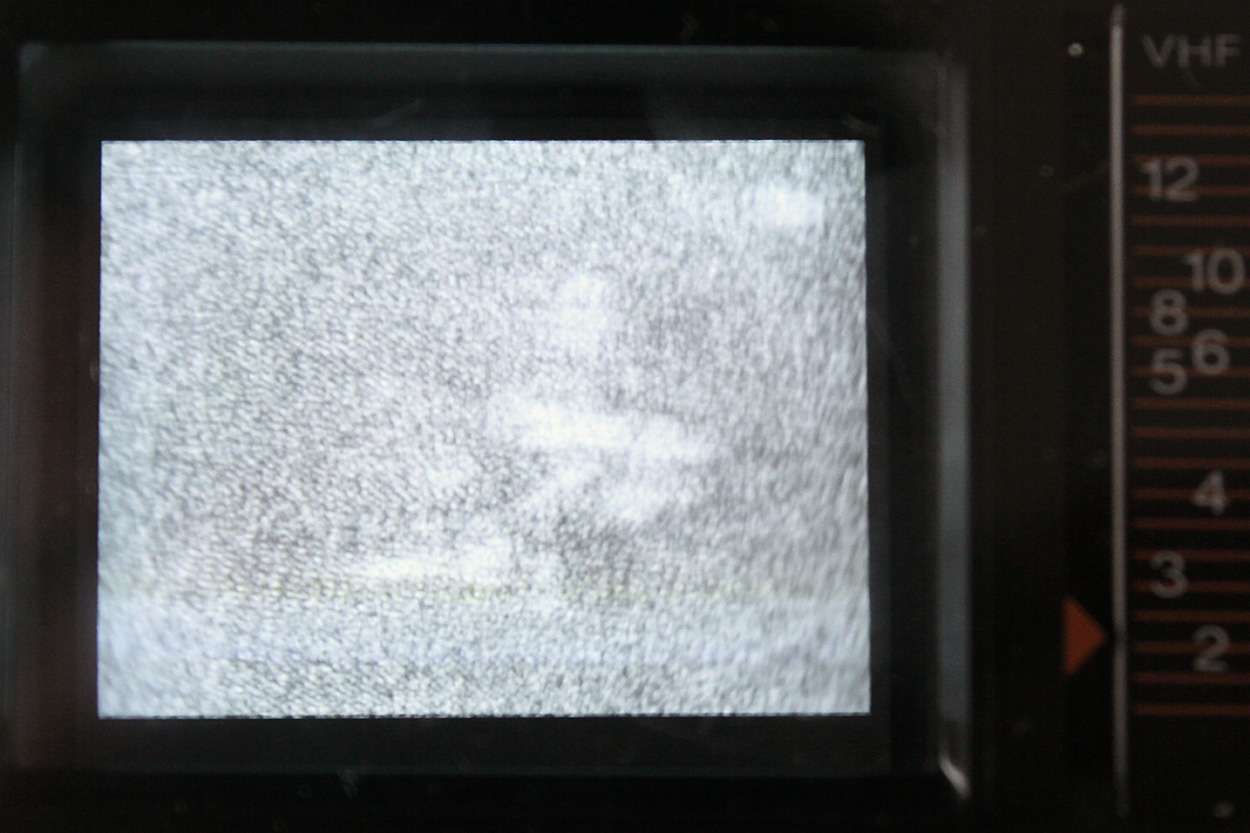

-Canal R1, reçu le 27 mai à 12h.

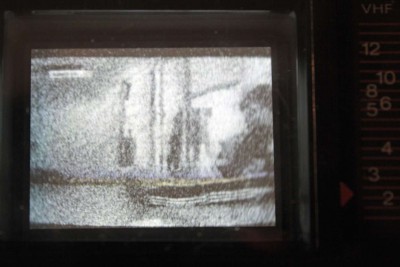

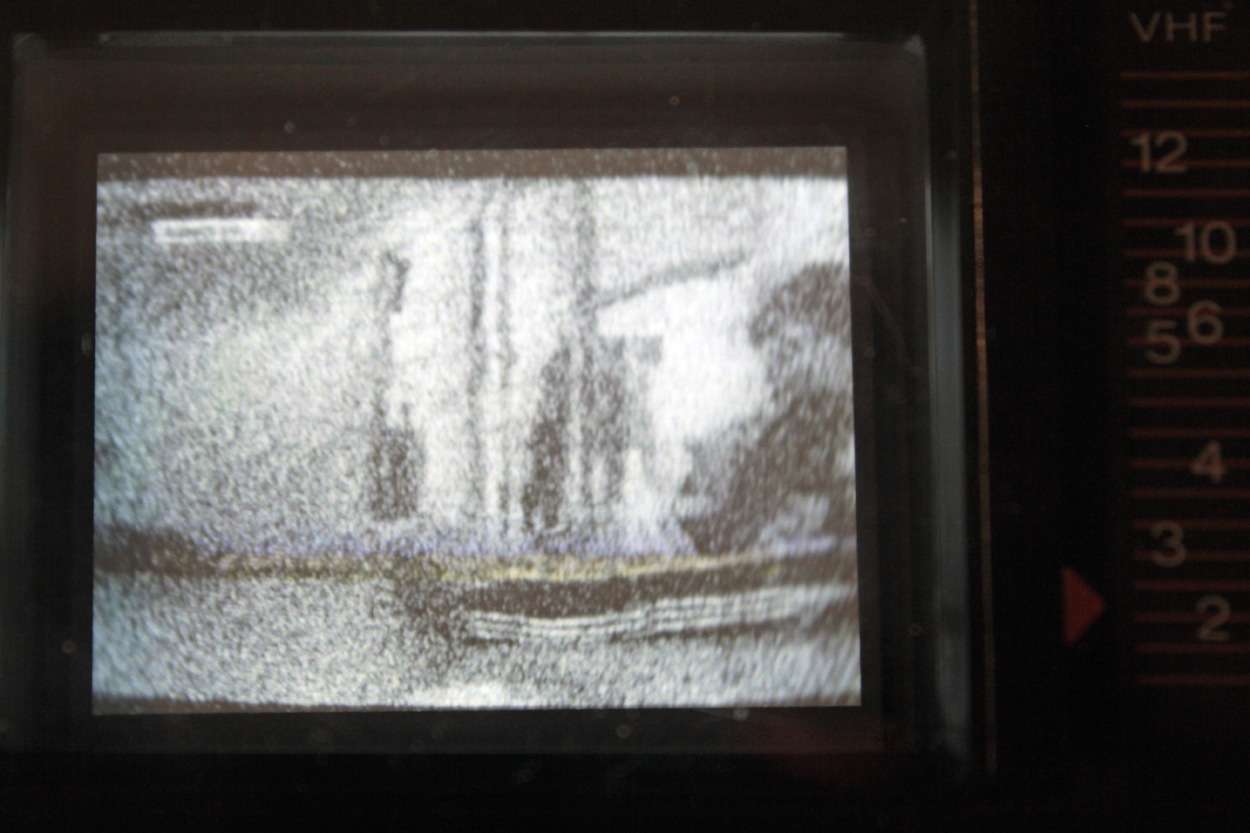

-canal R1, reçu la 28 mai à 16h.

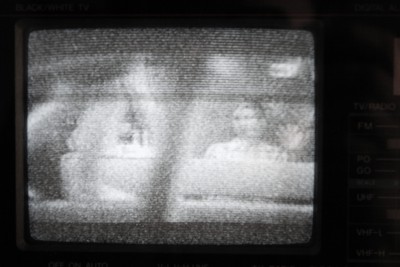

-Entre R1 et R2, pas d'autre info. reçu le 18 mai à 12h.

Si vous avez une idée, je suis preneur.
A vous maintenant de mettre des photos de vos exploits.
Amitiés
Bruno Piffret

[crepion]

Hello,
Quelle est la distance entre tes 2 tuyaux en cuivre ???

[marceljack]

Hello,
Quelle est la distance entre tes 2 tuyaux en cuivre ???

Bonjour,
Vu le rapport entre cet écart et le diamètre du coaxial (6,5 à 7 mm), je dirais 4 à 5 cm environ.
Mais en bande I ce n'est pas critique, entre 1 et 5 cm ne doivent pas changer grand chose.
En effet, si l'écart est important, le coaxial doit être dénudé sur une longueur plus importante, ce qui prolonge d'autant les brins de l'antenne.
A la fin des fins l'écart effectif entre les brins c'est la distance entre l'âme et le blindage du coaxial, quel que soit l'écart des tubes ...
Par contre il pourrait être utile de monter une bague ferrite autour du coaxial au niveau de la connexion à l'antenne pour "symétriser" la descente (annulation de l'onde de gaine).

Certaines antennes bande I (dont la Portenseigne 3 éléments F4 que j'utilisais pour le DX-TV) utilisent un dipôle avec "gamma match" pour créer une sortie asymétrique 75 ohms. Voir explication ci-dessous:

[crepion]

Ok
Merci

[brunopif]

Bonjour,
l'écart entre les 2 tuyau est de 4cm avec a leurs extrémités un conducteur de cuivre de 2.5mm² soudé au chalumeau puis ils sont arrondi jusqu’au domino, cette liaison fait 3cm de chaque coté ce qui fait une demi spire, je n'ai rien trouvé d'autre mais à 50Mhz ça ne doit être critique pour le raccordement.
L’écart entre les 2 tuyau est ajustable, je peu les resserrer. De toute façon j'ai fait ça en suivant les instructions dans plusieurs livre de radio au s chapitre antenne.
Dans cette antenne, rien est neuf, que de la recup, j'avais récupéré du vieux tuyau après avoir fait des travaux et un bout de planche de pin issu d'une chute d'un volet.
Bruno

[BAISIN]

Certains reconnaitrons le watchman FD210be de Sony qui a une sensibilité extraordinaire...

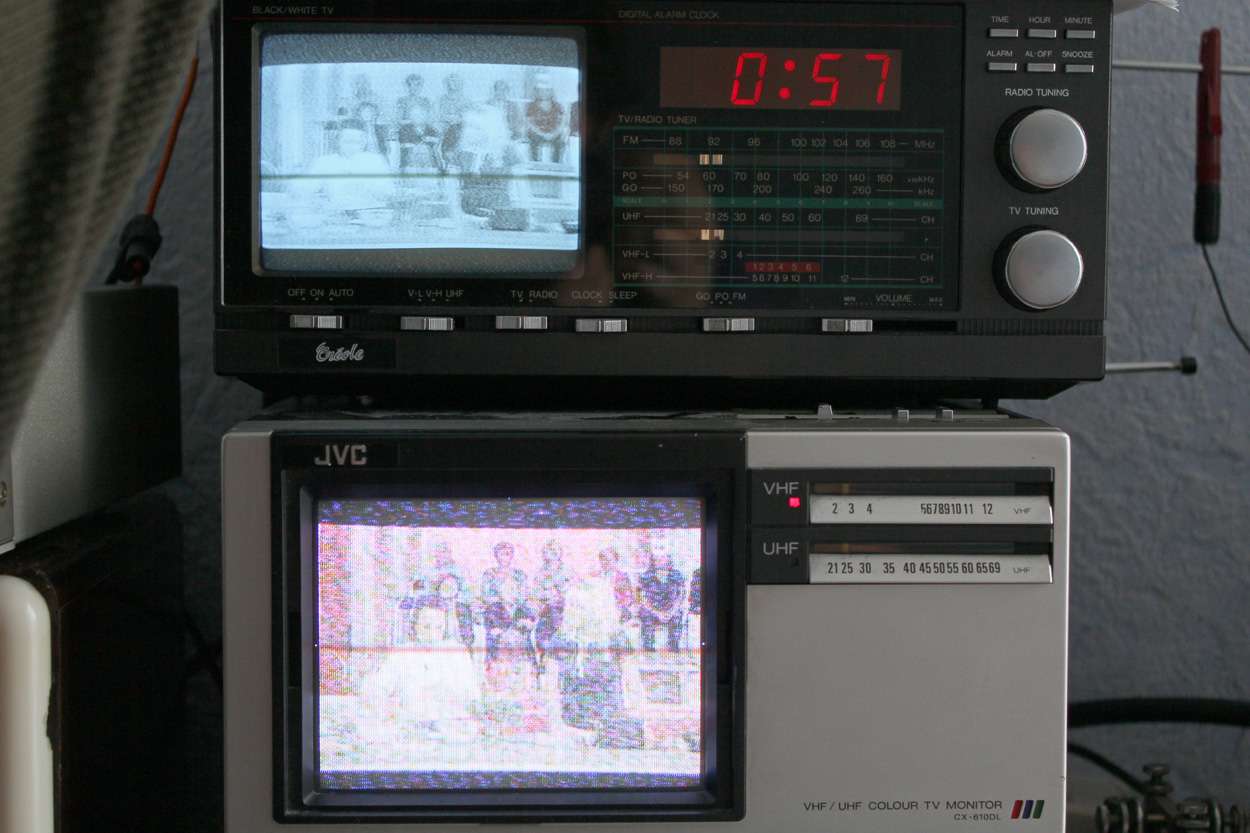

Le tv JVC CX 610 PF me fait rajeunir de 30 ans en arrière !!!!!!!! Et marche avec les adaptateurs TNT,ou TNTSAT,ou FRANSAT,grâce à l'entrée vidéo CINCH.J'ai récupéré un article banc d'essais de ce tv signé Serge Nueffer,dans la revue CB magazine,il y a 30 ans !Dont,un des pigiste de l'époque était Patrice de Goy !C'était l'époque où je captais,par echo,la TSR1,par la Dole,canal E4,sur Grenoble,avec la mire FUBK"+PTT-SSR1",et un membre de l'AFATELD recevait la SRG1 canal E2,de Bantiger(banlieue de Bern),avec un simple dipole,à Oullins(banlieue de Lyon).
Moi j'ai récupére un petit tv 36 cm Philips fait en Belgique,multi PAL-SECAM,avec varicaps couvrant tous les canaux S du cable,dont les canaux OIRT,mais pas le son.Cet emetteur RAI1 sur le canal A doit etre implanté dans le sud de la Botte(Sicile,ou Calabre,ou Pouilles),le Sud n' a pas encore arreté l'analogique !Ce tv n'a pas de peritel,mais couvre le canal C(82,25 Mhz CCIR bande étalée).
Je me demande si les tuners analogiques des tv récents à ecran plat sont valables pour la DX TV? J'ai des doutes !

[Mannix54]

Je me demande si les tuners analogiques des tv récents à ecran plat sont valables pour la DX TV? J'ai des doutes !

même question pour les cartes tuner TV destinées aux PC,

j'ai une leadtek winfast DTV1800H compatible avec les normes pal/secam/ntsc :

http://www.leadtek.com/eng/multimedia/o ... nameid=315

et j'aimerai bien savoir si le tuner analogique est assez sensible pour pouvoir être utilisé pour faire de la dxtv,

pour l'instant elle me sert à recevoir les chaines analogiques de numéricable ( diffusées en secam )
