Antennes de jadis permettant la réception au plus loin

Différents standards (PAL, SECAM, NTSC), histoire et évolution de la TV analogique...

Re: Antennes de jadis permettant la réception au plus loin

Messagepar tvignaud » 29 Avr 2025 13:54

mw963 a écrit:Mention d'Algerie ici dans la publication 1973 (grâce à Monsieur Foratier).

J'ai l'édition de novembre 1977 de cet annuaire publié par La Documentation Professionnelle, il y a exactement la même indication qu'en 1973.
Après la liste de tous les émetteurs/réémetteurs de télévision (et radio) français, à la fin il y a une liste des émetteurs étangers susceptibles d'être reçus en France, c'est là que figure cette unique ligne rattaché à l'Algérie.
Site sur les émetteurs radio et TV http://tvignaud.free.fr/
tvignaud
Etalon
Etalon

Messages: 1699
Inscription: 03 Sep 2021 11:44
Localisation: dpt 92

Re: Antennes de jadis permettant la réception au plus loin

Messagepar Clopos » 29 Avr 2025 15:41

En résumé, si j'ai bien compris, jusqu'au début des années 1970...

En Algérie :
VHF norme E à 819 lignes, sur les canaux E06, E07, E08, E09, E10 et E11.

Au Maroc :
VHF norme B à 625 lignes : B06, B07, B10

En Tunisie :
VHF norme B à 625 lignes, canal B06.

Pour la modulation vidéo à polarité inverse, normal que ceux qui disposaient d'un téléviseur français n'aient pas pu recevoir d'image du Maroc ou de la Tunisie mais pour les signaux en 819 lignes provenant d'Algérie, il existait une possibilité lors de propagations exceptionnelles... :gratt:
Clopos
Coccinelle
Coccinelle

Messages: 155
Inscription: 04 Juin 2021 10:18

Re: Antennes de jadis permettant la réception au plus loin

Messagepar mw963 » 29 Avr 2025 17:24

Clopos a écrit:En résumé, si j'ai bien compris, jusqu'au début des années 1970...

En Algérie :
VHF norme E à 819 lignes, sur les canaux E06, E07, E08, E09, E10 et E11.

Au Maroc :
VHF norme B à 625 lignes : B06, B07, B10

En Tunisie :
VHF norme B à 625 lignes, canal B06.

Pour la modulation vidéo à polarité inverse, normal que ceux qui disposaient d'un téléviseur français n'aient pas pu recevoir d'image du Maroc ou de la Tunisie mais pour les signaux en 819 lignes provenant d'Algérie, il existait une possibilité lors de propagations exceptionnelles... :gratt:


Cadeau pour toi - la totalité des emetteurs de Magreb selon UER de 1982:
https://www.dropbox.com/scl/fo/skaznae3kxubfdxfn788c/AEsXiOfWFux7_ZcHUaAxWkM?rlkey=7wc29vvib4v0y77eugf5vk2ao&st=337a42my&dl=0
mw963
Grenouille
Grenouille

Messages: 352
Inscription: 05 Mar 2010 10:49
Localisation: Devon, Royaume Uni

Re: Antennes de jadis permettant la réception au plus loin

Messagepar tvignaud » 29 Avr 2025 18:24

J'en rajoute une couche :wink:
Fichiers joints

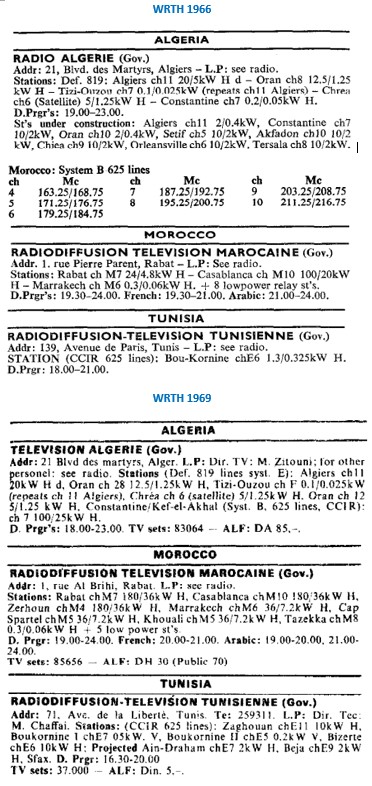

TV Afrique du Nord WRTH 1966 & 1969.jpg
Vu 364 fois
Site sur les émetteurs radio et TV http://tvignaud.free.fr/
tvignaud
Etalon
Etalon

Messages: 1699
Inscription: 03 Sep 2021 11:44
Localisation: dpt 92

Re: Antennes de jadis permettant la réception au plus loin

Messagepar mw963 » 29 Avr 2025 19:18

Beaucoup meilleur presenté que mon effort Thierry. Très heureux que tu te passionne pour le monde des emetteurs toujours!
mw963
Grenouille
Grenouille

Messages: 352
Inscription: 05 Mar 2010 10:49
Localisation: Devon, Royaume Uni

Re: Antennes de jadis permettant la réception au plus loin

Messagepar tvignaud » 29 Avr 2025 19:37

mw963 a écrit:Beaucoup meilleur presenté que mon effort Thierry. Très heureux que tu te passionne pour le monde des emetteurs toujours!

Bonsoir Martin,
Sur le coup je n'avais pas fait le rapprochement entre toi et ton pseudo mw963 :wink:
Site sur les émetteurs radio et TV http://tvignaud.free.fr/
tvignaud
Etalon
Etalon

Messages: 1699
Inscription: 03 Sep 2021 11:44
Localisation: dpt 92

Re: Antennes de jadis permettant la réception au plus loin

Messagepar Clopos » 30 Avr 2025 15:01

En conclusion, surtout pour la chaîne Algérienne à forte puissance (20 kilowatt en bande VHF, ce qui est assez considérable), certains amateurs équipés d'antennes directives au sud de la France, devaient pouvoir la capter en fonction de la propagation. Je crois me souvenir que dans un document de Jérôme Bourdon, l'ancienne liaison hertzienne entre Alger et la France (relais via la Corse ?) avait été longtemps conservée et maintenue avec accord confidentiel du gouvernement algérien, notamment pour pouvoir échanger des images/reportages que l'ORTF aurait produit en Afrique du Nord.

Merci à tous ceux qui ont éclairé ma lanterne sur ce sujet. :Couc:

Autre source concernant cette fois-ci, le Canal VHF numéro 10 :
https://fr.wikipedia.org/wiki/Canal_10_(France)
Clopos
Coccinelle
Coccinelle

Messages: 155
Inscription: 04 Juin 2021 10:18

Re: Antennes de jadis permettant la réception au plus loin

Messagepar kiki37 » 30 Avr 2025 15:17

" Liaison hertzienne expérimentale FRANCE-ALGERIE
Le réseau de la Télévision en Algérie va être relié au réseau métropolitain par une liaison par procédé hertzien troposphérique sur ondes centimétriques entre : Fontfrède dans les Pyrénées-Orientales près de Perpignan et Alger-Bouzareha.
Ce trajet sensiblement orienté Nord-Sud représente 630 kîlomètres suivant le méridien dont 490 kilomètres au-dessus de la mer. ll traverse l'île de Majorque vers le milieu de son parcours.
Avec le concours de la Radio Télévision espagnole la R.T.F. a pu établir une station intermédiaire au Puig Mayor dans la parlie nord de l'île.
La liaison se compose de deux parties :
Fontfrède " Puig Mayor : 300 kilomètres.
Puig Mayor - Bouzareah : 330 kilomètres.
Les altitudes des trois stations sont:
Fontfrède : 1.000 mètres.
Puig Mayor : l.400 mètres. -
Bouzareah : 400 mètres;


La station de Fontfrède est reliée au réseau R.T.F. par le Pic de Nore près de Carcassonne (une liaison réversible et une liaison unilatérale dans le sens Pic de Nore-Fontfrède); elle sera ultérieurement remplacée par une station au Pic Néouloux, non loin à l'ouest et qui se trouvera à l.200 mètres d'altitude. Ceci en vue d'améliorer la propagation sur le trajet terrestre au-dessus de la Catalogne. actuellement gêné par une colline aux environs de Tordera. L'exéculion de ces travaux a permis. en particulier, de raccorder le réseaude télévision espagnole au réseau français et d'associer l'Espagne à l'Eurovision.
Caractèristiques techniques de la liaison :
- Bande des 4.000 Mc/s - Puissance d'émission : 500 watts.
- Antennes au foyer de paraboles provisoires de 6 mètres de diamètre qui seront remplacées par des paraboles de 9 mètres. Le demi-angle des faisceaux à -3 dB est de 45‘. Les axes sont orientés à 35' au-dessus de l'horizontale.
Bande passante à 1 dB: 12Mc/s (environ 7 Mc/s en vidéo). Réception en diversité d'espace sur deux paraboles de même diamètre.

Station de Fontfrède. La parabole inférieure reçoit les émissions du Pic de Nore, et le parabole supérieure réémet en direction des Baléares.

La liaison est provisoirement unilatérale dans le sens France-Algérie. Elle sera doublée plus tard par une liaison en sens inverse. Il convient de souligner le caractère expérimental de cette liaison. La propagaiton de ces ondes, porteuses de signaux de télévision sur de telles distances, est soumise aux influences météorologiques saisonnières. Les essais poursuivis depuis le mois de mars sur le trajet
Majorque-Bouzareah se sont révélés satisfaisants à 90%, du temps. La liaison complète est en service depuis le 14 juillet dernier pour une période de plus d'un an nécessaire à l'étude approfondie des conditions de propagation. Les résultats d'ensemble seront publiés ultérieurement.
Cet équipement réalisé par la Société T.R.T. permettra, pour la première fois. de relier d'une façon permanente par émissions de télévision le continent européen au continent africain. "


La station réceptrice d'Alger-Bouzareah est située à une altitude de 400m. Les 2 paraboles de même diamètre travaillent en diversité d'espace.
Diversité d'espace: Un des principaux problèmes concerne la présence d’un rayon réfléchi en plus du rayon direct qui entraîne la formation d’interférences dans le plan vertical des antennes de réception. La puissance mesurable présente donc des pics de sur-champ et des creux de sous-champ suivant un axe vertical. L’idée est de placer une deuxième antenne de réception distante de la première d’une demi frange d’interférence, ou d’un multiple impair de celles-ci, de manière à ce que les champs principal et de diversité soient corrélés en opposition.

source : revue "Antenne-informations" n°9, août-septembre 1960, éditée par la Sté Portenseigne:

(initialement publié sur le forum de "Télésatellite & numérique")
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

Modérateur des forums TVNT.net
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 44545
Inscription: 03 Nov 2014 11:30

Re: Antennes de jadis permettant la réception au plus loin

Messagepar Clopos » 30 Avr 2025 18:52

Merci et bravo !

Gloups... Un faisceau full duplex à 4GHz, pour l'époque c'est quand même une prouesse technologique. C'était il y a 65 ans. :clap:
Clopos
Coccinelle
Coccinelle

Messages: 155
Inscription: 04 Juin 2021 10:18

Re: Antennes de jadis permettant la réception au plus loin

Messagepar kiki37 » 30 Avr 2025 19:20

Pour ceux que ça intéresse, les antennes produites par Portenseigne en fichiers téléchargeables dans ce dossier
:arrow: https://outils-n.archive-host.com/partage-4l4oq2yzV1h0s8lk11p4ktzyx
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

Modérateur des forums TVNT.net
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 44545
Inscription: 03 Nov 2014 11:30
