Cartes de couverture DAB+ (r+d.io Maps)

[FabFAMAL]

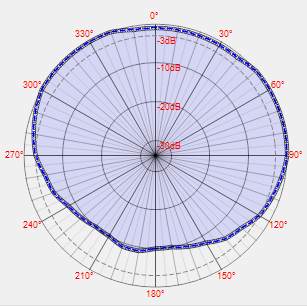

Je suis bien d'accord avec toi Franck, mais par contre on arrive a un niveau de détail supplémentaire, que l'on n'a pas forcément avec celles du JORF. Voir ici avec le diagramme du M1 à Pau :

Vu 398 fois

[Mixture]

Tu génères toi-même tous les diagrammes à partir des tableaux publiés au JORF ? Ca doit te prendre un temps fou d'intégrer les valeurs d'atténuation dans chaque azimut pour chaque émetteur ? Surtout vu les 95 nouveaux émetteurs associés aux M1 et M2 récemment...

[Franck Morin]

Je ne sais pas pour FabFAMAL mais moi oui. par copier/coller heureusement (et grâce à un fichier excel que m'avait passé Emmebel, qu'il avait créé pour les émetteurs TNT).
je ne me suis pas mis à l'IA mais ce devrait être possible.
tous les diagrammes de rayonnement qu'on trouve dans les premiers posts des fils régionaux/étendus et ici pour M1 et pour M2. (284 émetteurs chacuns)

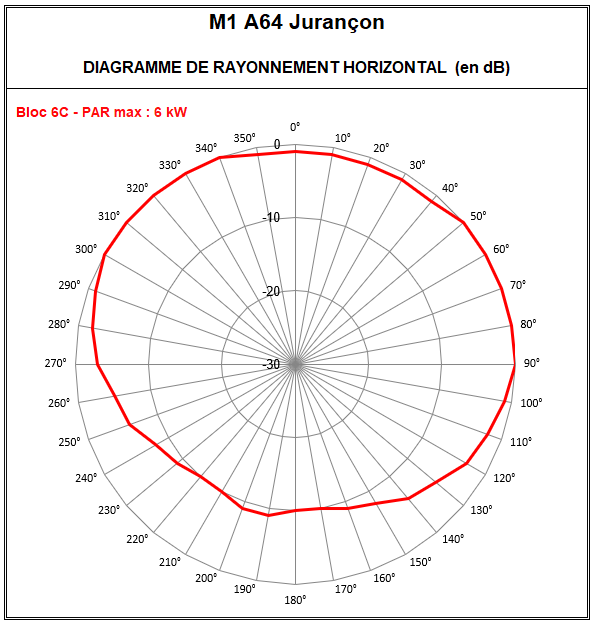

Mon M1 de Pau donne ça, il est plus anguleux et les rayons ne sont pas logarithmiques...
http://morin80s.free.fr/tmp_forum/RNT_Paris/Diag/M1_A64_Jurancon_6C.png

Vu 383 fois

[Mixture]

Je pense que FabFAMAL doit ajouter une fonction "courbe de Bézier" qui permet d'avoir un rendu plus courbé. Moi aussi je récupère les infos à la main et sans copier/coller, mais en limitant le nombre de secteurs d'azimut... Utiliser l'IA pour ça, c'est utiliser de gros modèles hyper consommateurs en ressources pour un usage très basique. Mieux vaut que tu continues de faire des copier/coller dans un tableau Excel !

[tvignaud]

Bonsoir,

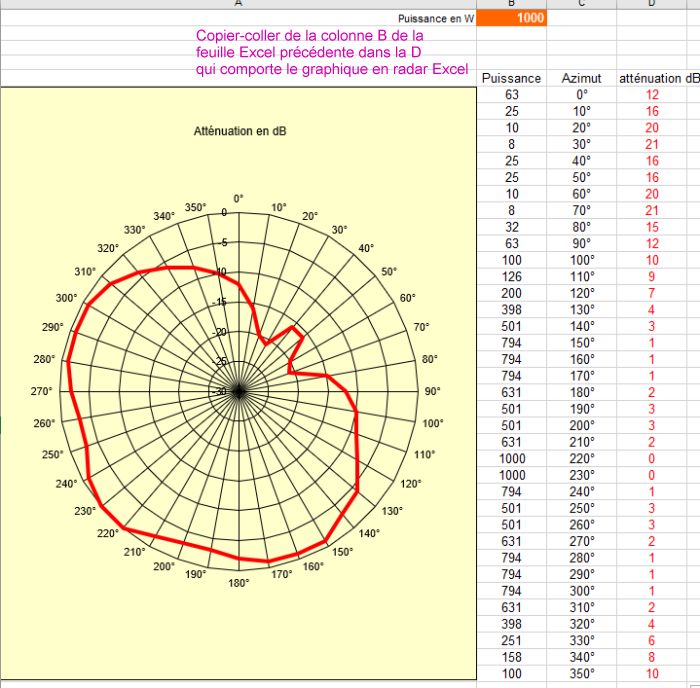

Si je peux ajouter mon grain de sel sur la récupération rapide des données JO pour établir le graphique, cela donne ce qui suit.

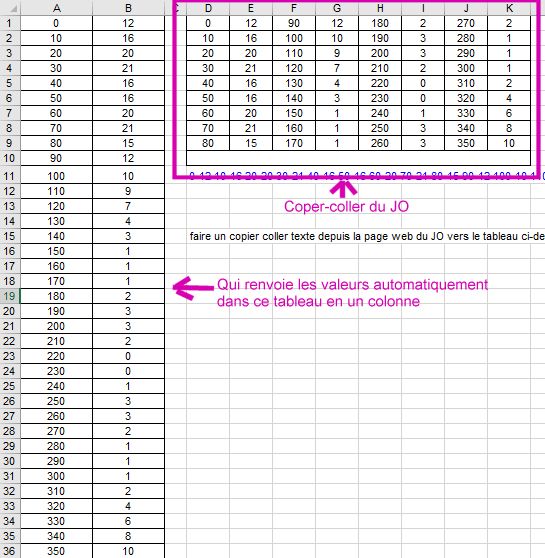

J'ai préférer adopter la séparation sur 2 feuilles Excel pour pouvoir soit mettre les données à la main, soit les récupérer directement d'un copier/coller.
Par contre il ne faut pas que les contraintes de rayonnement soit publiées de manière coupée, sur 2 pages de JO, si on veut le résultat sans copier à la main chaque valeur d'atténuation

[DABär]

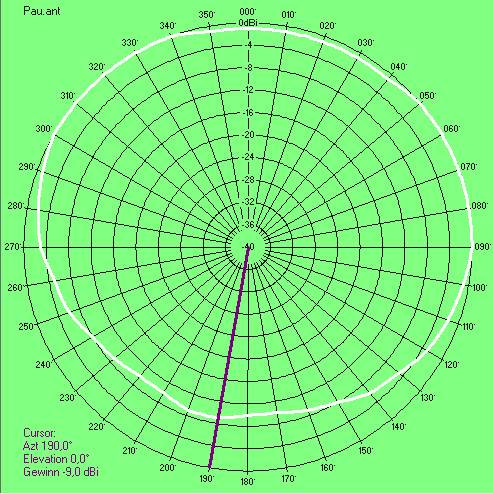

J'ai expérimenté avec l'IA ce week-end. J'ai créé un mot-clé dans Copilot. Lorsque je saisis ces informations, le copilote crée un tableau à partir du tableau du diagramme de rayonnement copié du JO, que j'ai préparé avec lui conformément à mes instructions. Je peux insérer ceci dans le programme Antenna Pattern2 et ainsi créer rapidement un diagramme de rayonnement et l'enregistrer sous forme de fichier .ant, que je peux également utiliser avec le programme RadioMobile pour y afficher également le diagramme de rayonnement.

Vu 305 fois

Vu 305 fois

[FabFAMAL]

Non non pas d'application de quoi ce ce soit.
Une copie bête et méchante des données du diagramme qui sont dans le fichier TII Arcom. Les indications sont plus précises (a plusieurs chiffre après la virgule) que Legifrance.

[Franck Morin]

Bonjour,
j'ai un "vieux" fichier TII de l'ARCOM dans lequel on n'a pas le M1 de Pau, par contre j'ai le local et l'étendu de Jurançon.
(ARCOM_sites-DAB-TII-v0.37-utf8.csv d'aout 2025)
c'est étrange car les données angulaires sont les mêmes que celles du fichier du JO, sans décimale.
On parle bien de la même chose ?

Bordeaux;Pau_étendu_1;SAS Compagnie des multiplex DAB;6A;Pau;64;64445;181,936;TDF;2023-296;4;Jurançon;427 chemin de Larouin clos Béarnais;64;64284;21;10;21|10;agréé et en vigueur;000W2450;43N1719;37,782;56;336;0;0;0;0;0;0;0;0;1;1;1;2;3;4;5;6;6;7;7;7;7;7;6;6;5;5;4;3;2;1;1;0;0;0;0;0 ;25/07/2023;30/08/2023

je rappelle la signification de chaque champs:

CTA du site;Identifiant Multiplex;opérateur de multiplex;Canal;Zone principalement couverte;Département de la zone principalement couverte;COG étendu de la Commune Zone principalement couverte;Fréquence (MHz);Diffuseur;décision d'agrément;annexe de la décision d'autorisation;Commune d'implantation de l'émetteur;Adresse;Département de la commune d'implantation;COG étendu de Commune d'implantation de l'émetteur;MainId (décimal);SubId (décimal);TII;Statut;Longitude;Latitude;PAR de l'émetteur (dBW);Hauteur de l'antenne;Altitude;ANGLE_000;ANGLE_010;ANGLE_020;ANGLE_030;ANGLE_040;ANGLE_050;ANGLE_060;ANGLE_070;ANGLE_080;ANGLE_090;
ANGLE_100;ANGLE_110;ANGLE_120;ANGLE_130;ANGLE_140;ANGLE_150;ANGLE_160;ANGLE_170;ANGLE_180;ANGLE_190;ANGLE_200;ANGLE_210;
ANGLE_220;ANGLE_230;ANGLE_240;ANGLE_250;ANGLE_260;ANGLE_270;ANGLE_280;ANGLE_290;ANGLE_300;ANGLE_310;ANGLE_320;ANGLE_330;
ANGLE_340;ANGLE_350 ;Date de mise en service (prévue);Date de constat de mise en service

[95460]

Bonjour,

Je viens pour signaler quelques anomalies lors de la mise à jours du démarrage d'aujourd'hui :

Villedieu-les-Poëles, Razès, et Saint-Gaudens non démarrés sur la page de garde ont disparu de la page M2

Lamothe-Cassel et Saint-Junien non démarrés sur la page de garde mais démarrés sur la page M2

Lannemezan non démarré sur la page de garde a disparu sur la page M1

edit j'ai barré mes erreurs

[FabFAMAL]

Hello,
Tout simplement car j'étais en train de faire les mises à jour vers 10h, il ne faut pas trop être impatient hein
Villedieu, Razès et Saint-Gaudens n'ont pas encore été agrées pour le M2. Pareil, Lannemezan n'a pas encore été agrée que ce soit pour M1 et M2. Cela devrait arriver sous peu.

Pour répondre à Franck, cela est valable sur les derniers agréments M1 et M2
Exemple pour le M2 de Forbach (désolé pour la mise en forme) :

CTA du site Identifiant Multiplex opérateur de multiplex Canal Zone principalement couverte Département de la zone principalement couverte COG étendu de la Commune Zone principalement couverte Fréquence (MHz) Diffuseur décision d'agrément annexe de la décision d'autorisation Commune d'implantation de l'émetteur Adresse Département de la commune d'implantation COG étendu de Commune d'implantation de l'émetteur MainId (décimal) SubId (décimal) TII Statut Longitude Latitude PAR de l'émetteur (dBW) Hauteur de l'antenne Altitude ANGLE_000 ANGLE_010 ANGLE_020 ANGLE_030 ANGLE_040 ANGLE_050 ANGLE_060 ANGLE_070 ANGLE_080 ANGLE_090 ANGLE_100 ANGLE_110 ANGLE_120 ANGLE_130 ANGLE_140 ANGLE_150 ANGLE_160 ANGLE_170 ANGLE_180 ANGLE_190 ANGLE_200 ANGLE_210 ANGLE_220 ANGLE_230 ANGLE_240 ANGLE_250 ANGLE_260 ANGLE_270 ANGLE_280 ANGLE_290 ANGLE_300 ANGLE_310 ANGLE_320 ANGLE_330 ANGLE_340 ANGLE_350 Date de constat de mise en service

Nancy métropole_métropolitain_2 SAS OpeNMux 6B Forbach 57 57227 183,648 TDF Forbach Rue du Mont Sainte Croix 57 57227 22 22| 006E5548 49N1110 36,021 60 384 23,664999646376 18,6479997374872 18,2180001562243 20,98599991472 26,1770001081138 22,2760000659192 20,2396332584514 22,1130001536703 26,1160003258123 22,2240004021814 20,3000002753532 21,297999783685 22,9870003726654 21,0760002355821 19,6390002760983 20,178999786613 20,513999896728 16,6719997637468 11,7060000054521 7,64300000889697 4,66500038082478 2,54600015870519 1,10499985596571 0,260000187043541 0 0,266999748091863 1,11700008066839 2,62099996727778 4,76399982299129 7,67600022426309 11,5730001738575 15,9190001139721 18,1159997568666 17,9869995930865 18,3489999209365 21,7940001745205
