Problème réception tnt

[marceljack]

Pas sûr que faire arriver du 24 V sur toutes les prises soit une excellente idée

Les répartiteurs avec "DC pass" ne passent le courant que dans un sens (montant), les diodes l'empêchent d'aller sur les autres prises.

Cependant si l'alimentation a 2 sorties ce montage n'est pas idéal notamment pour la TV du salon qui subit l'atténuation du répartiteur 3 sorties (6 à 7 dB) + celle du répartiteur interne de l'alim (3 à 4 dB), donc 9 à 11 dB au total.

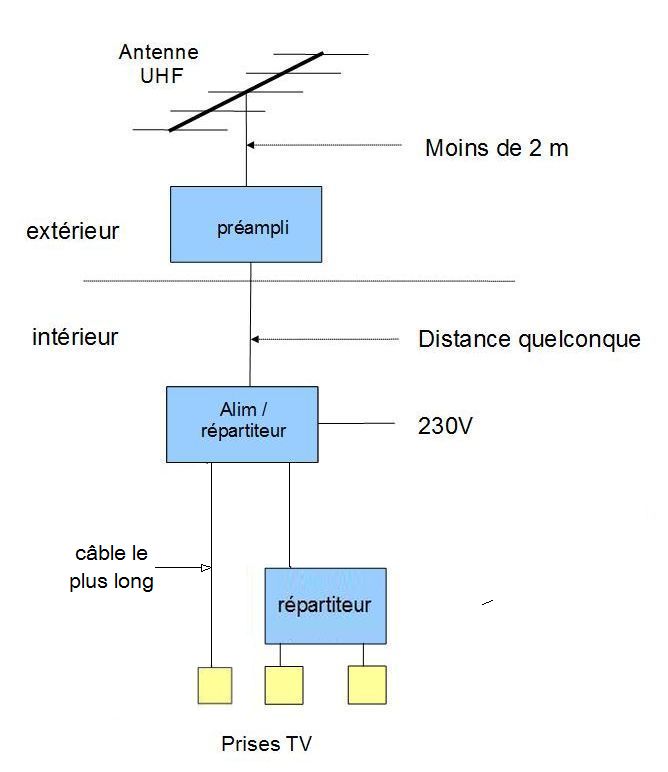

Il vaudrait mieux monter l'alim à la place du répartiteur et monter un répartiteur à 2 sorties (atténuation 4 dB environ) pour les câbles les moins longs sur une des 2 sorties de l'alim et utiliser l'autre sortie de l'alim pour le câble le plus long de manière à équilibrer les niveaux du mieux possible.
De cette manière l'atténuation pour les récepteurs branchés sur le répartiteur est de 8 dB environ et de 4 dB seulement pour celui branché en direct.

[breton56]

L'alim en question n'a que 2 connecteurs ( TV et antenne) mais merci pour l'info.

Les répartiteurs avec "DC pass" ne passent le courant que dans un sens (montant), les diodes l'empêchent d'aller sur les autres prises.

Tu confirmes donc que la panne du décodeur n'est certainement pas due à l’injection de 24 V de l'alim ?

Merci

[breton56]

La personne en question à acheté un autre boitier TNT et je suis passé lui faire l'installation sauf qu'avant de brancher l'antenne, j'ai contrôlé au multimètre et j'ai du 24 V à la prise !!!

c'est normal ??

Si c'est pas normal cela expliquerais que l'autre boitier soit HS. Cela voudrais dire qu'il y a un retour de tension par le répartiteur.

je sais pas trop quoi pensé la.

[kiki37]

marque, référence, et si possible, photo de ce répartiteur
merci

[breton56]

j'ai pas pris de photo, mais de tête, c'est précisément celui-ci :

- https://www.monmagasingeneral.com/repar ... 23834.html

[marceljack]

Tu confirmes donc que la panne du décodeur n'est certainement pas due à l’injection de 24 V de l'alim ? Merci

Sauf s'il est défectueux.
Mais il est préférable de mettre l'alim en amont du répartiteur si elle n'a qu'une sortie.

[jpr]

Bonjour,

Donc c'est un repartiteur qui laisse passer dans les deux sens .Envoyer du 24 volts dans un transfo HF qui doit avoir une "resistance" de 0,3 ohms a du bien claquer .

[breton56]

Que veux tu dire ? C'est le fait d’envoyer du 24 V dans le répartiteur qui l'a fait claquer ?

[jpr]

Bonjour,

Non ,le repartiteur ne risque rien , mais si tu envoies du 24 volts a l'entrée d'un decodeur ou d'un TV (c'est le cas puiseque tu trouves 24 volts aux prises coax ) , cette entrée va a un bobinage qui l'autre bout va a la masse , donc le 24 V est en cour-circuit , soit l'alim ce met a genoux et rien ne ce passe , soit l'alim grille , soit c'est ce transfo haute frequence .

Le repartiteur tel que la photo , laisse passer la tension dans les deux sens , il faut qu'il soit inscrit "DC PASS" avec une fleche indiquant le sens de passage du courant .

[breton56]

Ok.

Le repartiteur tel que la photo , laisse passer la tension dans les deux sens , il faut qu'il soit inscrit "DC PASS" avec une flèche indiquant le sens de passage du courant .

Qu'il soit inscrit "DC PASS" ou ALL PORT POWER PASS" c'est pareil, non ? Cela veut juste dire que on peut brancher l'alim sur n'importe quel ports.

Vous trouvez cela normal qu'un répartiteur laisse passer le courant dans les deux sens ? Quel intérêt, si c'est pour ce retrouver avec de la tension aux prises et donc, de détériorer son matériels ? la tension devrait forcément aller dans le sens "montant", même s'il n'y pas de flèche l'indiquée.
