Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar jumi » 27 Mar 2022 20:59

Bonjour,
Nombreux tests de scan aujourd'hui et en roulant, dans une zone vallonnée avec ~120 services accessibles.

Bilan: Quelques scan se finisssent mal, l'un ayant même nécessité de couper l'alimentation de l'autoradio. Sa mise à jour récente n'est donc pas fiable à 100% :?
Solution: j'ai choisi d'implanter un vrai interrupteur M/A pour pouvoir - en cas de plantage - reprendre le contrôle de l'autoradio sans devoir couper le contact :roll:
jumi
Coccinelle
Coccinelle

Messages: 179
Inscription: 31 Déc 2021 19:13

Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar jumi » 02 Avr 2022 12:24

:Couc:
Après plusieurs jours d'utilisation avec cette mise à jour logicielle, je suis peu gêné par des scan laborieux mais plus par de rares démarrages qui plantent le poste sur un écran gris...
Le plus fort de l'affaire, c'est le constructeur qui me relance maintenant pour avoir une vidéo du plantage, vidéo que je lui ai envoyée volontiers. Ca fait bien longtemps que je n'ai pas eu une telle écoute de la part d'un constructeur européen (en tant que simple particulier).
jumi
Coccinelle
Coccinelle

Messages: 179
Inscription: 31 Déc 2021 19:13

Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar Test » 02 Avr 2022 20:56

En général, les concepteurs d'autoradios ne sont pas très communicants avec les particuliers.
Il ne faut pas trop compter sur eux, ou alors il faut passer par les réseaux sociaux, ça peut marcher avec certains.
Les opérateurs sont plus efficaces pour obtenir des réponses à condition de savoir à qui s'adresser :wink:.

En même temps, je doute que les phases de tests des constructeurs soient faites en altitude où l'on peut recevoir facilement plus de 100 programmes.
Pourtant, lors des phases exceptionnelles de propagation, on peut obtenir des situations équivalentes, même si elles n'arrivent que quelques jours par an.

Il y a quand même peu de gens qui testent leur appareil dans des conditions extrêmes, c'est plutôt bon signe que ce cas particulier de plantage soit suivi avec attention par le constructeur mais c'est révélateur de la qualité des tests de validation avant mise en production. :?
Un multiplex, des multiplex : le mot multiplex est invariable au pluriel
Avatar de l’utilisateur
Test
Hippo
Hippo

Messages: 3729
Inscription: 02 Aoû 2006 22:50

Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar jumi » 02 Avr 2022 22:28

Sur le site du fabricant, je ne vois pas la référence de cet autoradio DAB+... ni même de DAB+.
Il semble qu'il n'y ait qu'à Pékin où la DAB est un peu déployée https://www.worlddab.org/countries/china

Alors peut-être bien une pré-série vendue à des joueurs comme moi, prêts à tester un proto en Europe :lol:
jumi
Coccinelle
Coccinelle

Messages: 179
Inscription: 31 Déc 2021 19:13

Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar jumi » 10 Avr 2022 11:25

:Couc:
Mauvaise surprise sur un trajet "test". La réception du poste chinois s'est dégradée et semble maintenant équivalente à celle de l'autoradio d'origine d'une Toyota qui me servait de référence :gratt:

Je ne comprnends pas la cause de cette baisse de réception en local. Les relevés initiaux datent de janvier sur le mux étendu démarré un mois avant. Depuis, un mux local a vu le jour, mais pas de mux en conflit à piori... Serait-ce la dernière mise à jour qui aurait assourdi le poste ? Une baisse de puissance d'émission ? Une propagation 200 Mhz fluctuante même en local ?...

J'ai commencé par supprimer tous les connecteurs intermédiaires encore présents entre le poste et l'antenne de toit car en triturant le câble, celà fait flucter une réception faible (auditivement et d'après l'indicateur affiché). Electriquement ça reste du bricolage pas car j'ai raccordé bout à bout deux coaxiaux différents...reste à changer tout le câble pour avoir une liaison 200 Mhz propre (à faire).

Nouvelle surprise en écoutant un mux "faible", la réception est nettement améliorée en posant la main sur l'écran tactile du poste :shock: Ce n'est pas normal, Il faut que je trouve pourquoi...
jumi
Coccinelle
Coccinelle

Messages: 179
Inscription: 31 Déc 2021 19:13

Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar jumi » 16 Avr 2022 10:15

Bonjour,
Changement du câble d'antenne effectué, opération un peu fastidieuse car il faut dégarnir une partie du ciel de toit :oops:

Bien content d'être allé voir car une fois la base de l'antenne accessible, j'ai constaté des coupures de son en triturant le câble au pied de l'antenne...

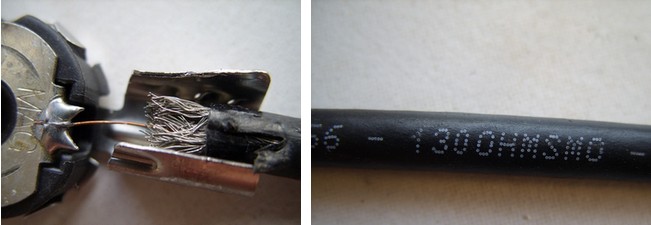

Photo prise en dessertissant le câble d'origine: son blindage était dénudé mais pas replié sur la gaine noire, son âme (vernie) était en contact avec les brins de la tresse, avec le temps et les vibrations, un contact aléatoire devait se faire soit entre la tresse et le connecteur voire entre l'âme et la tresse :cry:
Raccordement ori base antenne de toit.JPG

A noter également que mon bricolage initial n'était pas génial (raccorder un bout de RG174 50 ohms sur ce cable 130 ohms d'origine)
http://montoya.sdsmt.edu/ee483_583/handouts/RG_coax_list.pdf

L'autoradio est maintenant relié à l'antenne de toit par un câble RG174 neuf et d'un seul tenant :)

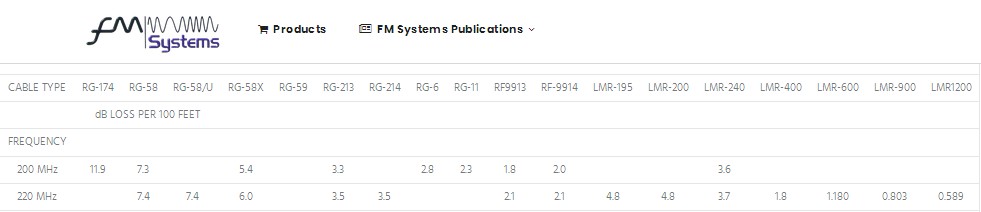

Le RG174 est fin mais peu performant niveau pertes, du LMR240 perdrait 0,9 dB de moins sur 3m.
https://www.timesmicrowave.com/Calculator/?Product=RG-174&RunLength=10&Frequency=200
Perte cables.jpg
jumi
Coccinelle
Coccinelle

Messages: 179
Inscription: 31 Déc 2021 19:13

Re: Autoradio RK7168b - 2DIN - WinCE

Messagepar jumi » 12 Mai 2022 17:41

:Couc:
Câble low loss (LMR240) reçu et posé. A ce stade, la réception est plutôt satisfaisante : la-rnt-dab-a-annecy-t40026-350.html#p750267 :)

Au passage, petit coup d'ohmètre entre le fouet d'antenne et le départ du câble: catastrophique... l'embase d'origine a encore un bel aspect extérieur mais le contact électrique de son articulation est trop résistif. Faudrait la changer.
embase origine.jpg
embase origine.jpg (13.62 Kio) Vu 383 fois

Pour éviter la recherche d'une embase compatible avec les 2 perçages du toit, j'ai simplement supprimé sa chape. Le quart d'onde (2,5² cuivre) a été soudé sur une large cosse ronde, cosse serrée sur l'embase par une vis M4 + rondelles éventail (pour améliorer le contact) + écrou à oreilles (pour orientation et serrage manuel à la demande).

A tester en roulant et sur la durée.
