Autoradio Maison, Antenne Voiture, Un léger souci !

[marceljack]

D'ailleurs pour info, de câble de l'antenne fait 50 Ohms, ne serait ce pas également cela le problème du fait qu'il fasse lui même antenne ?
N'existes t'il pas des câbles isolés spécialement pour la FM qui empêchent le signal d'y pénétrer afin de récupérer le maximum ? par exemple pour les Yagi 3/5 éléments (peut être la potentielle suite du projet )

Je ne sais pas à quoi ressemble ton câble d'antenne, mais 50 ou 75 ohm s n'est pas critique pour une faible longueur.
Par contre le fait que l'antenne ne soit pas fixée sur un plan de masse (comme sur le toit d'une voiture) fait que l'antenne n'est pas équilibrée et c'est sans doute ça qui fait que le câble fait antenne quand la tige est dévissée. Peut-être que le blindage n'est pas très bon non plus, il faudrait voir.

Pour la FM la longueur optimale d'un brin d'antenne est de 75 cm environ (=1/4 onde pour la fréquence de 100 MHz) donc à mon avis ce qui fonctionnerait le mieux serait un tel brin vertical fixé (isolé bien sûr) au milieu d'un plan de masse métallique (le plateau d'une table de jardin de plus de 1m de diamètre par exemple) sans aucune amplification.
Les antennes des voitures ont été raccourcies pour des raisons purement esthétiques ces dernières années, ce qui a nécessité de leur adjoindre un ampli pour compenser mais ce n'est pas forcément idéal.

[kiki37]

le fait que l'antenne ne soit pas fixée sur un plan de masse (comme sur le toit d'une voiture) fait que l'antenne n'est pas équilibrée

C'est ce que j'ai dis dès le début (mais en moins bien)

Les antennes des voitures ont été raccourcies pour des raisons purement esthétiques ces dernières années, ce qui a nécessité de leur adjoindre un ampli pour compenser mais ce n'est pas forcément idéal.

+1

[lynerskyn]

Comme générateur de parasites, on peut difficilement trouver pire qu'une alim de PC !

Ah bon et quel genre de parasites ?
Parce que c'est ce qu'il y a (autoradio Tokaï avec alim pc et antenne fouet fixée sur toiture métallique type "Bacacier" reliée en coax à l'autoradio) à l'atelier d'une association de réinsertion et je n'ai jamais constaté de parasites quand je vais y faire un tour, du moins en FM et me semble-t-il aussi en lecteur MP3. Ou alors peut-être en AM (à vérifier) mais comme de toute façon y'a plus rien sur cette bande.
C'est un truc bricolé par les gars à partir de récup.

Les antennes des voitures ont été raccourcies pour des raisons purement esthétiques ces dernières années

Dans les années 70 c'était le contraire !
Qui se souvient des antennes auto-radio en fibre de verre qui faisaient bien 1m80 de longueur et qu'on fixait en la courbant (avec attache sur la gouttière de la bagnole) pour éviter qu'elle fouette dans tous les sens lors des déplacements ?

[julien74]

Bonsoir,

Comme le disent mes collègues sur le forum, aurais-tu la possibilité de tester ton nouvelle autoradio Sony dans la voiture avec l'antenne de la voiture pour voir si le résultat est exactement le même sur les 2 autoradios Sony au niveau de la réception FM?

[JulienZ57]

Je ne sais pas à quoi ressemble ton câble d'antenne, mais 50 ou 75 ohm s n'est pas critique pour une faible longueur.
Par contre le fait que l'antenne ne soit pas fixée sur un plan de masse (comme sur le toit d'une voiture) fait que l'antenne n'est pas équilibrée et c'est sans doute ça qui fait que le câble fait antenne quand la tige est dévissée. Peut-être que le blindage n'est pas très bon non plus, il faudrait voir.

Pour la FM la longueur optimale d'un brin d'antenne est de 75 cm environ (=1/4 onde pour la fréquence de 100 MHz) donc à mon avis ce qui fonctionnerait le mieux serait un tel brin vertical fixé (isolé bien sûr) au milieu d'un plan de masse métallique (le plateau d'une table de jardin de plus de 1m de diamètre par exemple) sans aucune amplification.
Les antennes des voitures ont été raccourcies pour des raisons purement esthétiques ces dernières années, ce qui a nécessité de leur adjoindre un ampli pour compenser mais ce n'est pas forcément idéal.

Le câble fait 3 mètres
L'antenne actuelle fait seulement 17 cm et donc oui ça ne risque pas de faire des miracles, l'antenne de ma voiture fait 40cm, ceci dit je n'ai pas essayé de mettre l'antenne sur ma voiture, parce que celle que j'ai est femelle, et celle de ma voiture est male, il faudrait un embout M5 (il me semble) pour pouvoir l'essayer

Je comprends un peu mieux pourquoi les résultats sont si aléatoires
Pour le plan de masse, si par pur exemple j'utilises un boitier de magnétoscope ou d'une tour pc afin d'y fixer l'antenne en plein milieu, comme tout est en tôle ça pourrait éviter ce genre de problème ? (bon, pour l'encombrement on y pensera plus tard)
Si tu peux me confirmer que ça pourrait théoriquement fonctionner, demain il y a du bricolage à la maison

Bonsoir,

Comme le disent mes collègues sur le forum, aurais-tu la possibilité de tester ton nouvelle autoradio Sony dans la voiture avec l'antenne de la voiture pour voir si le résultat est exactement le même sur les 2 autoradios Sony au niveau de la réception FM?

Bonsoir Julien74 cela faisait longtemps !
Au plaisir de te voir encore actif ici !!
Oui la réception est a l'identique, enfin pas de changements entre les deux autoradios
100.2 me donnes timidement le RDS d'Europe 2, idem pour celle de la voiture (essais dans le garage)

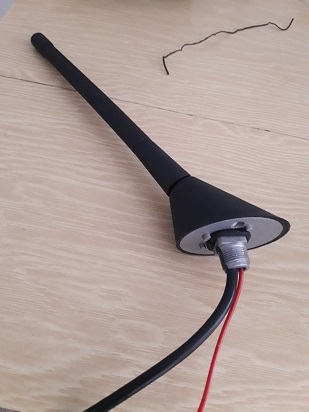

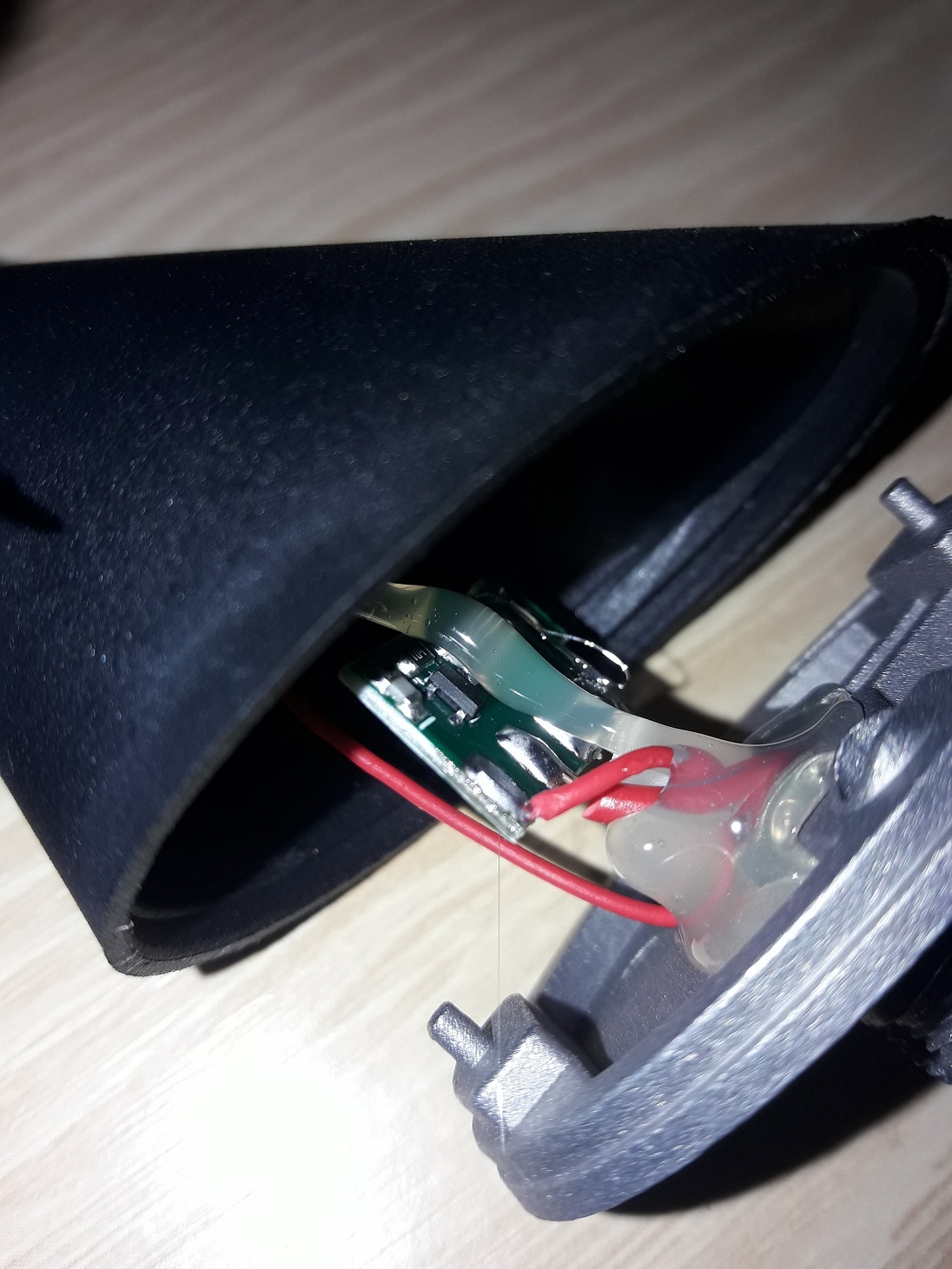

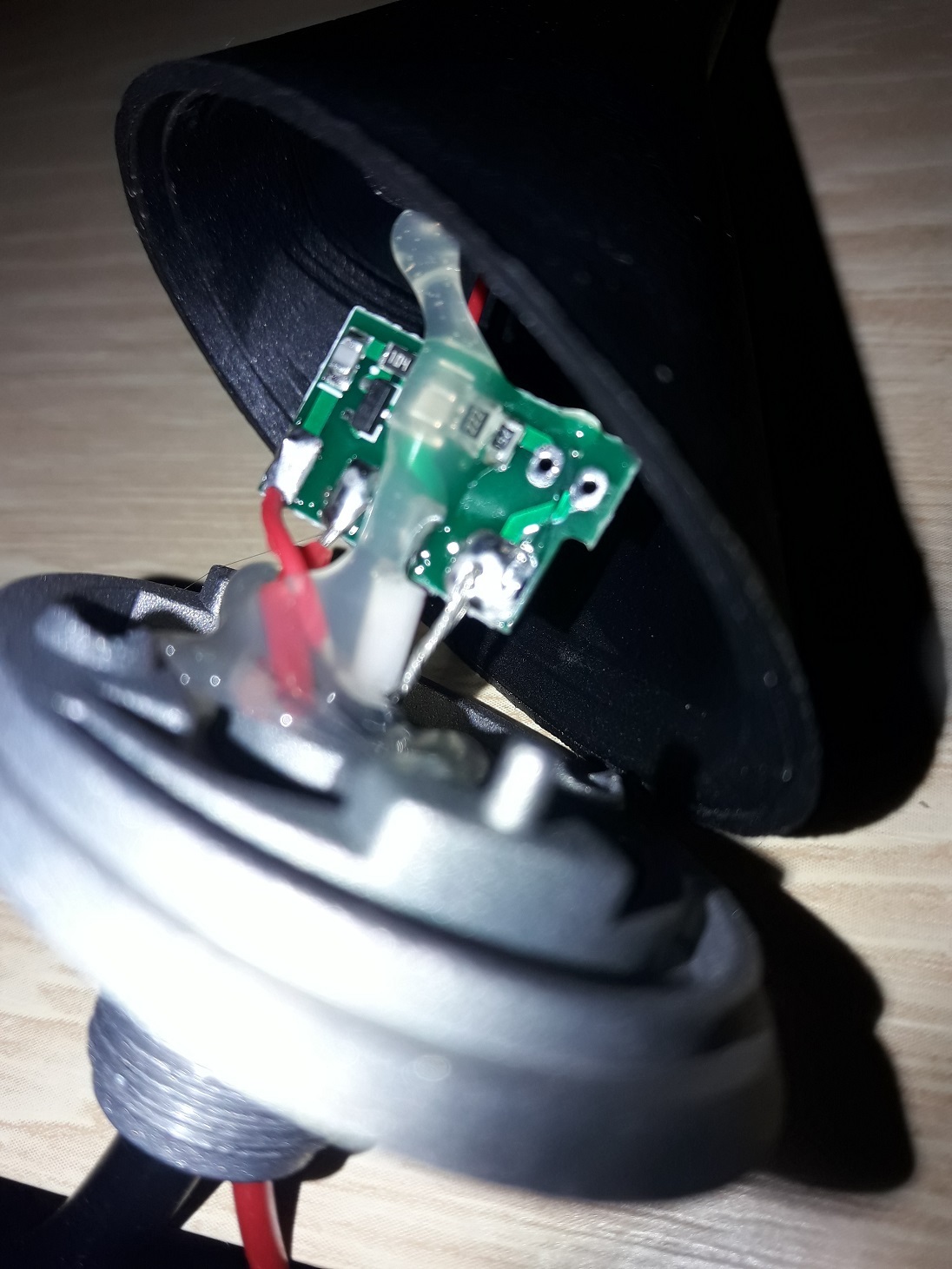

Voici des photos de l'antenne

[julien74]

Moi aussi ça me fait plaisir de te lire

Je voulais aussi te demander, à la maison tu tiens l'antenne de l'autoradio dans la main pour faire tes essais ou bien alors ton antenne est fixée à un endroit?

[kiki37]

Pour le plan de masse, si par pur exemple j'utilises un boitier de magnétoscope ou d'une tour pc afin d'y fixer l'antenne en plein milieu, comme tout est en tôle ça pourrait éviter ce genre de problème ? (

trop petit

un plan de masse métallique (le plateau d'une table de jardin de plus de 1m de diamètre par exemple)

[lynerskyn]

Ou un truc dans ce genre là ?
http://guide-dev.sireth.re/wp-content/u ... ontage.jpg

[marceljack]

Ah bon et quel genre de parasites ?
Parce que c'est ce qu'il y a (autoradio Tokaï avec alim pc et antenne fouet fixée sur toiture métallique type "Bacacier" reliée en coax à l'autoradio) à l'atelier d'une association de réinsertion et je n'ai jamais constaté de parasites quand je vais y faire un tour, du moins en FM et me semble-t-il aussi en lecteur MP3. Ou alors peut-être en AM (à vérifier) mais comme de toute façon y'a plus rien sur cette bande.
C'est un truc bricolé par les gars à partir de récup.

En FM si le signal est puissant on n'entend pas les parasites en raison de la limitation/écrétage qui a lieu dans les étages FI.
Mais sur un signal faible c'est différent si le seuil de limitation n'est pas atteint et si l'antenne de réception est proche de la source de parasites.
Les parasites peuvent aussi entrer par l'alimentation, mais de ce point de vue l'alimentation des autoradios est très bien filtrée car la tension de batterie d'une voiture dont le moteur tourne n'est pas très propre non plus ...

Dans les années 70 c'était le contraire !
Qui se souvient des antennes auto-radio en fibre de verre qui faisaient bien 1m80 de longueur et qu'on fixait en la courbant (avec attache sur la gouttière de la bagnole) pour éviter qu'elle fouette dans tous les sens lors des déplacements ?

Oui mais ça ce n'était pas la monte d'origine et c'était pour faire "genre CB" (quand ce n'était pas vraiment des antennes CB).

[JulienZ57]

Moi aussi ça me fait plaisir de te lire

Je voulais aussi te demander, à la maison tu tiens l'antenne de l'autoradio dans la main pour faire tes essais ou bien alors ton antenne est fixée à un endroit?

Avec ma radio portable Tescun, comme c'est une télescopique, pas besoin de la tenir, mais effectivement pour l'autoradio je fais des essais en l'ayant en main, mon autre solution aurait été de tout remplacer par un bon petit fil de 75/80cm soudé a une prise iso, ou branché de façon barbare a un adaptateur iso male/femelle, mais une fois de plus je doute que la réception puisse être bonne

La tescun PL310 a été la meilleure des radios portables, elle dépassait largement la XHDATA808, ou la grande de Sagean au niveau sensibilité, tous deux avec RDS, avant d'acquerir la Tescun, j'utilisais la fonction radio de mon vieux téléphone, avec un tuner aussi très sensible (un peu moins que la tecsun) sur ce téléphone il avait une fonction AF (fréquence alternative) que je n'ai d'ailleurs jamais réussi a faire fonctionner

trop petit

Je me disais aussi, c'est assez frustrant de se dire que ce ne sera pas les conditions optimales
Haha l'autre solution c'est monter la voiture dans l'appart
