coupleur UHF/SAT avec alim préampli ?

[marceljack]

Copie du message de charlyolegue le 15 Nov 2012 19:04
p.s: avec quoi faites vous shémas ?

Bonjour,
Si c'est à moi que la question s'adresse pour les schémas, je les fais avec Powerpoint (logiciel de présentations de Microsoft Office) ou avec Impress (logiciel compatible avec Powerpoint de la suite gratuite Open Office). Ensuite je les convertis en JPEG pour que les sites d'hébergement de photos puissent les accepter.

[charlyolegue]

Bonsoir et merci, j'avais pas reçu les notifications de réponse par mail...

Bon, j'ai bien envie de le tenter ce televes... Au moins pour tester.

Je vais corser un peu la situation Est-il possible de mettre un répartiteur entre le préampli et l'alimentation ?


P.S: merci pour l'info sur les shémas... Je vais faire avec illustrator (question d'habitude)

[charlyolegue]

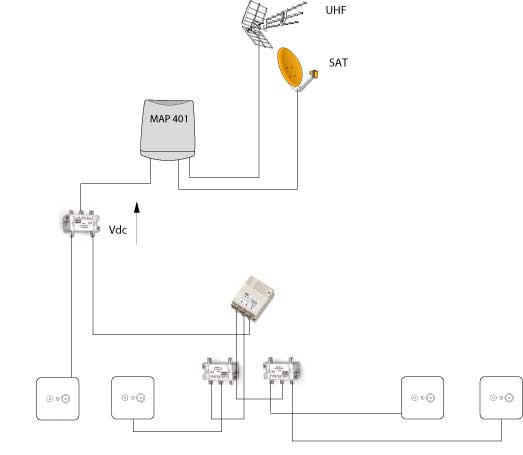

Bon j'ai fait un shéma, soyez indulgents c'est mon premier

-->

J'ai vu que fracarro fait un kit semblable au televes. Le MAP401K. Seul problème, je ne le trouve pas en vente...
Sur la doc fracarro c'est clair, c'est l'alim qui prend le relai quand le démodulateur est éteint, bien vu Ford Perfect !

Pour en revenir au schéma, j'ai ajouté une difficulté sur la prise la plus à gauche (câbles en place obligent), qu'en dites vous ?
Il serait peut être plus sage de n'affecter que l'uhf à cette prise ?

merci

[Izentrop]

Bonjour,

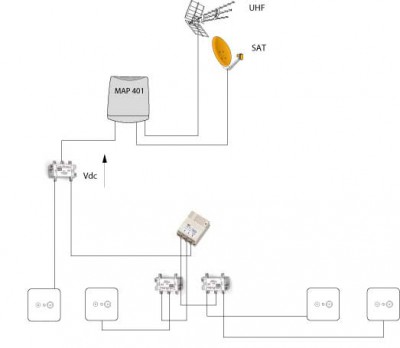

Le MAP401K. Seul problème, je ne le trouve pas en vente...

Autre solution, en vente chez http://www.2galli.fr/boutique/fiche_produit.cfm?ref=DC014_copie&type=86&code_lg=lg_fr&num=131:

[charlyolegue]

Merci mais c'est de chez qui ?

[Izentrop]

Chez http://www.2galli.fr/boutique/fiche_produit.cfm?ref=DC014_copie&type=86&code_lg=lg_fr&num=131, j'avais mis le lien sur l'image et j 'ai corrigé. Un seul cable de descente et tu peux mettre tes répartiteurs avant ou après l'alim du moment qu'ils laissent passer le courant.

[charlyolegue]

merci; c'est vraiment interessant comme solution. Par contre j'ai un doute quand je lis ceci "Pour coupler satellite et terrestre sur 3 lignes , il faudra 1 PI011 et 1 DC014 sur chaque ligne raccordée au AB012 ( 3 de chaque en tout ) , et un LNB Quad bien sûr "

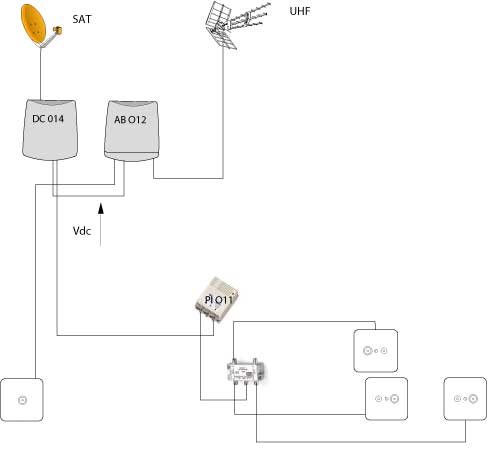

Que pensez vous de ce schéma:

-->

Quid de la marque TERRA ?

merci

[Izentrop]

et un LNB Quad bien sûr

et 3 récepteurs SAT

Quid de la marque TERRA ?

c'est une marquehttp://www.terraelectronics.com/Pub/default.aspx?Page=profile
et on peux faire confiance au distributeur.

[charlyolegue]

On est bien d'accord qu'il est possible d'utiliser 1 (et un seul) décodeur sat sur n'importe quelle des 3 prises de droite ? Il est également possible de faire fonctionner UHF & SAT en simultané ?

merci

[Izentrop]

d'utiliser 1 (et un seul) décodeur sat sur n'importe quelle des 3 prises de droite ?

Même plusieurs si c'est Fransat, toutes les chaines de la TNT sont sur la même polarisation.
Par contre , tu as une descente supplémentaire avec la 2ème sortie de l'AB012. Tu pouvais utiliser l'AB011 et un répartiteur comme ton 1ier schéma.
