63 - Puy de Dôme [Clermont-Ferrand - Puy de Dôme]

Messagepar Laurent » 07 Nov 2007 18:37

Liste des émetteurs du département du Puy de Dôme :

:arrow: Émetteur Principal :
- Clermont-Ferrand - Puy de Dôme.

:arrow: Émetteurs Locaux :
- Ambert 1 - Bunangues.
- Auzat-sur-Allier - La Combelle.
- Billom - Sablière de Barbarade.
- Chabreloche - Pardillères.
- Champeix - La Croix du Bonhomme.
- Châtelguyon - Puy de Créta.
- Clermont-Ferrand - Royat - Gravenoire.
- Combronde - Pierre Longue.
- Courpière - Le Bouchet.
- Job - Le Mur.
- La Bourboule 1 - Bourg Lastic - Puy de Préchonnet.
- La Bourboule 2 - Bois de Charlannes.
- La Monnerie-le-Montel - Solières.

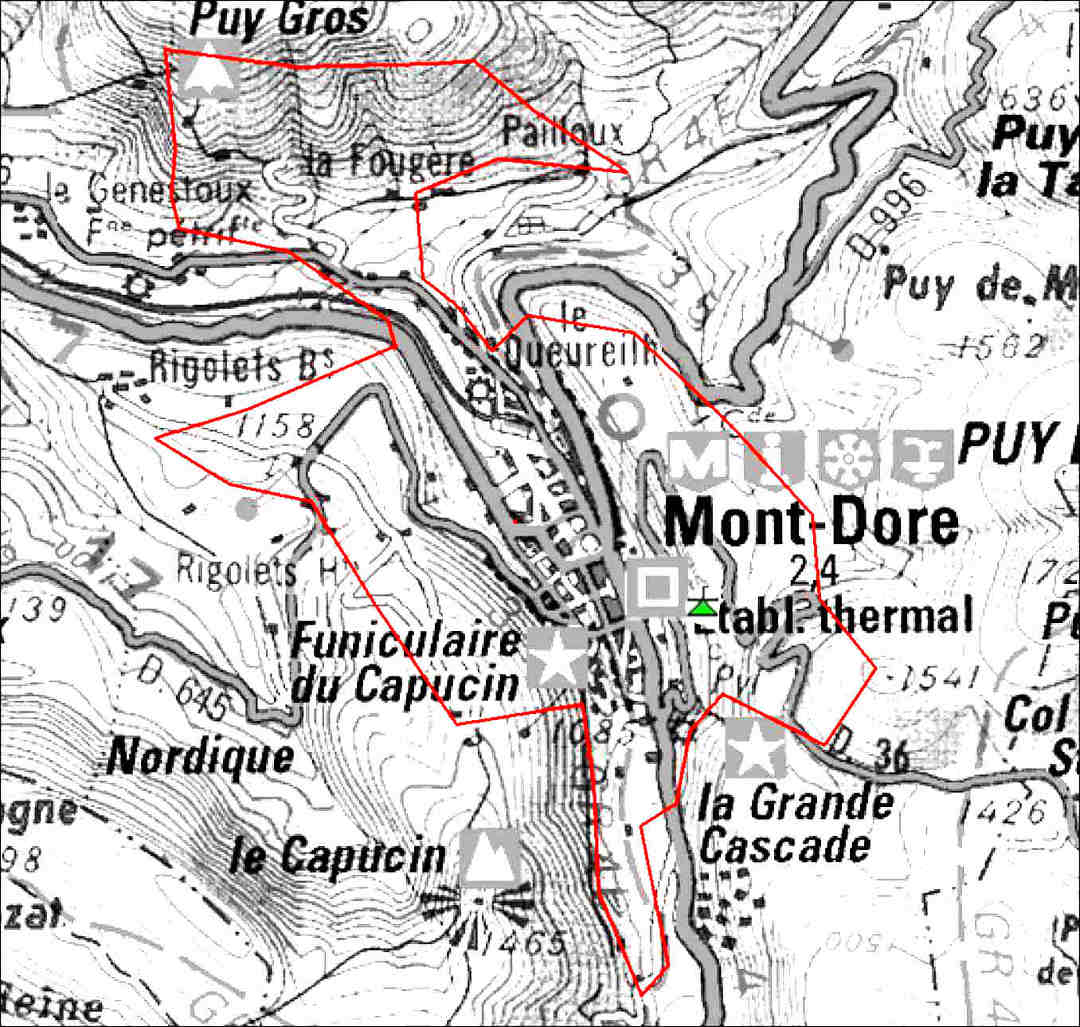

- Mont-Dore - Ferme de l'Angle.

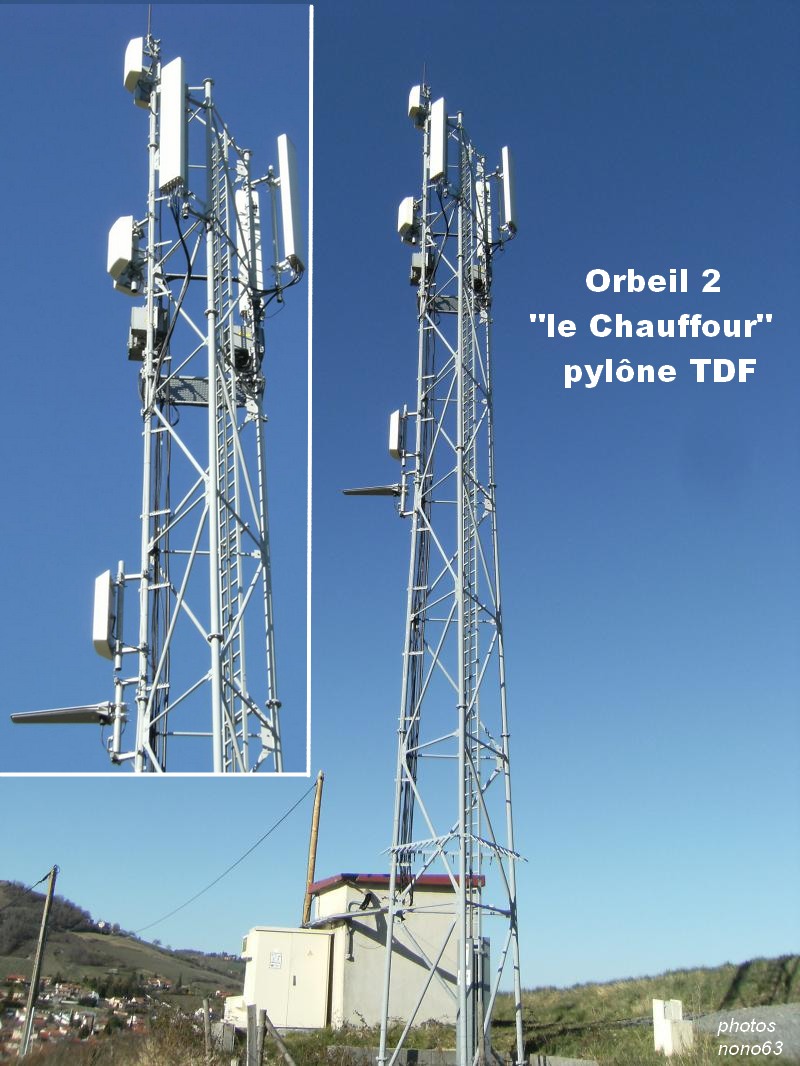

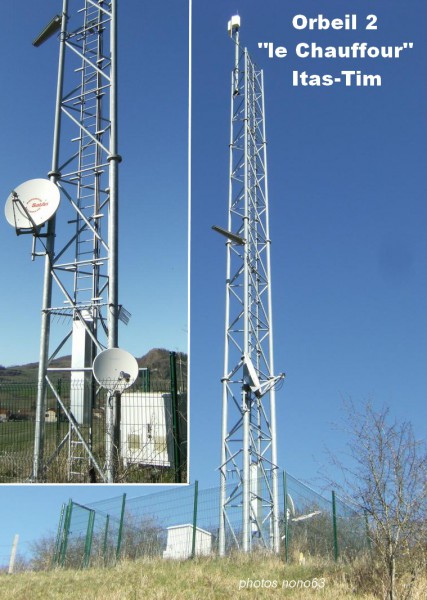

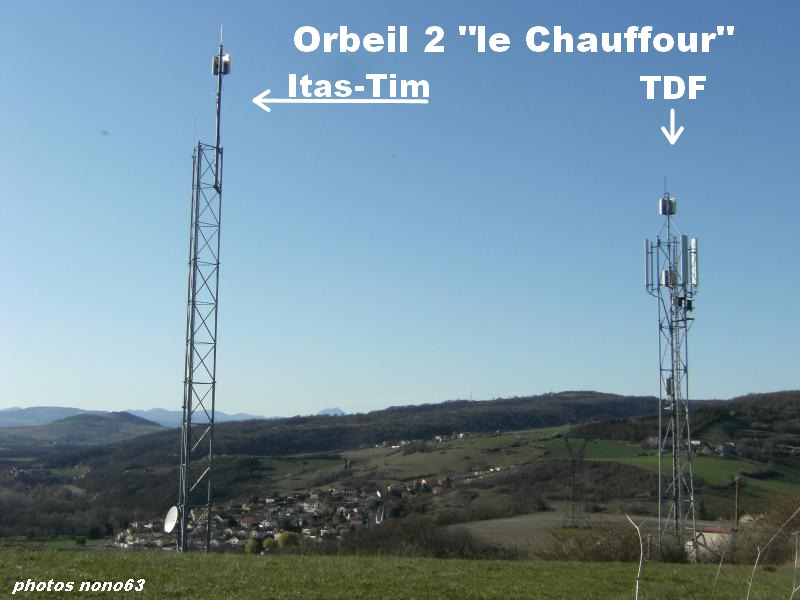

- Orbeil 2 - Le Chauffour.
- Orcet - Les Queilles.

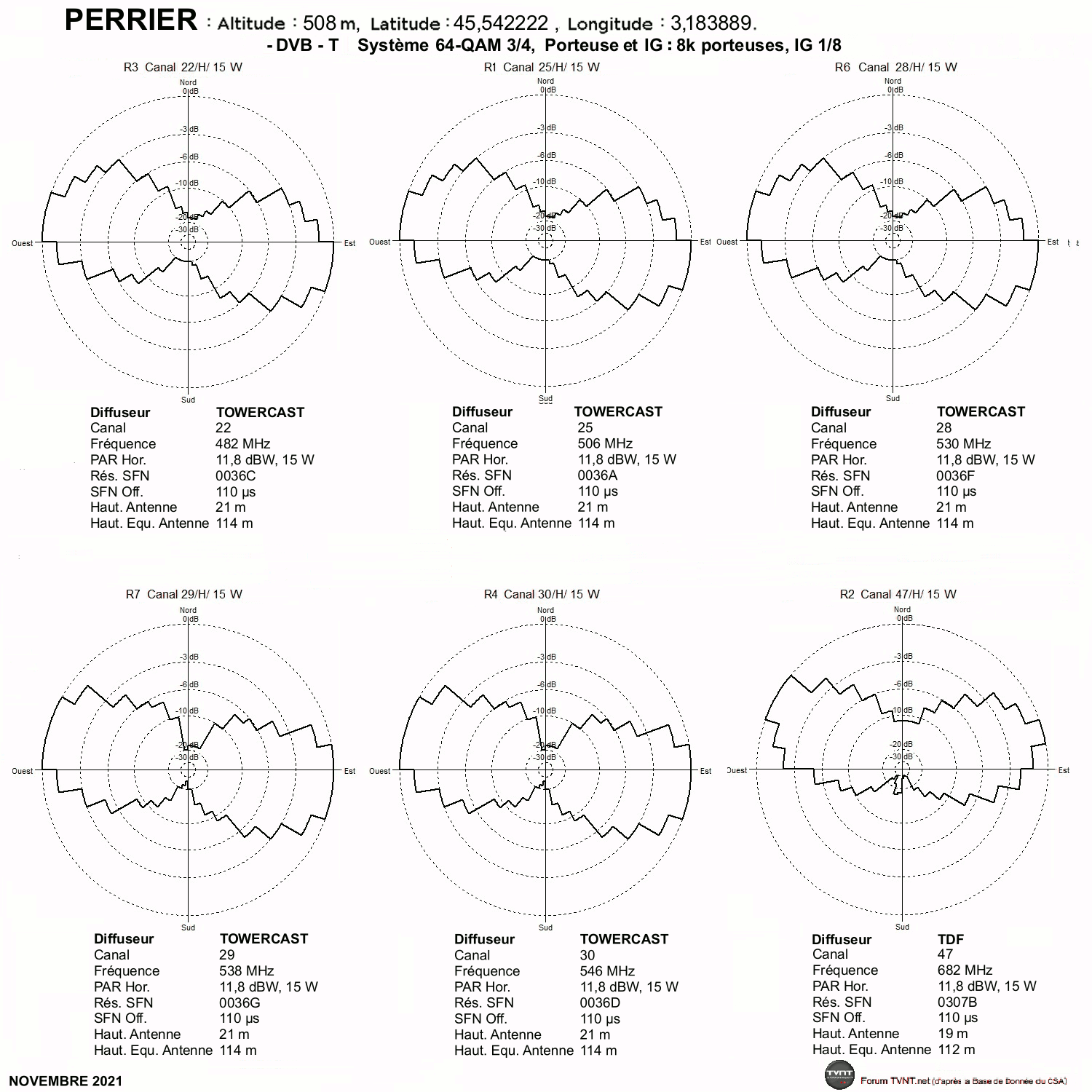

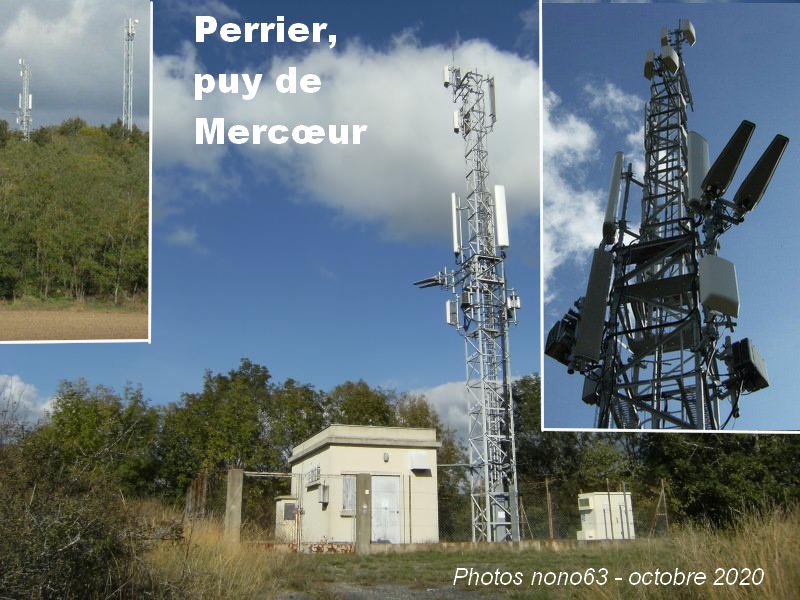

- Perrier - Puy de Mercœur.

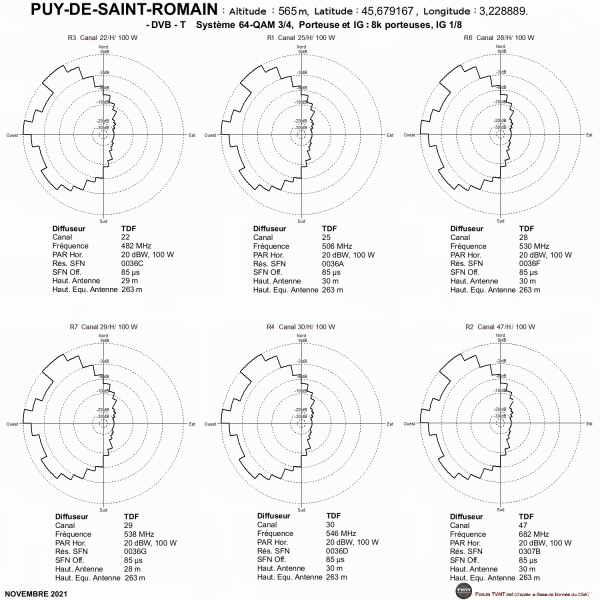

- Puy-de-Saint-Romain - Mirefleurs.

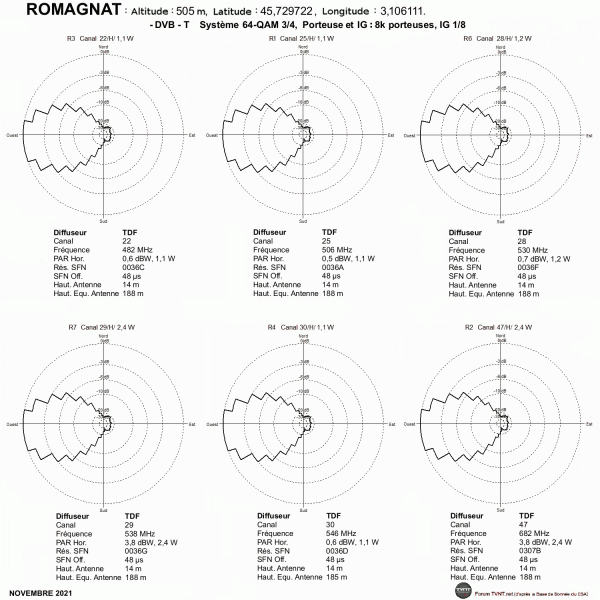

- Romagnat - Puy Blanc.
- Saint-Amant-Roche-Savine - Roche Savine

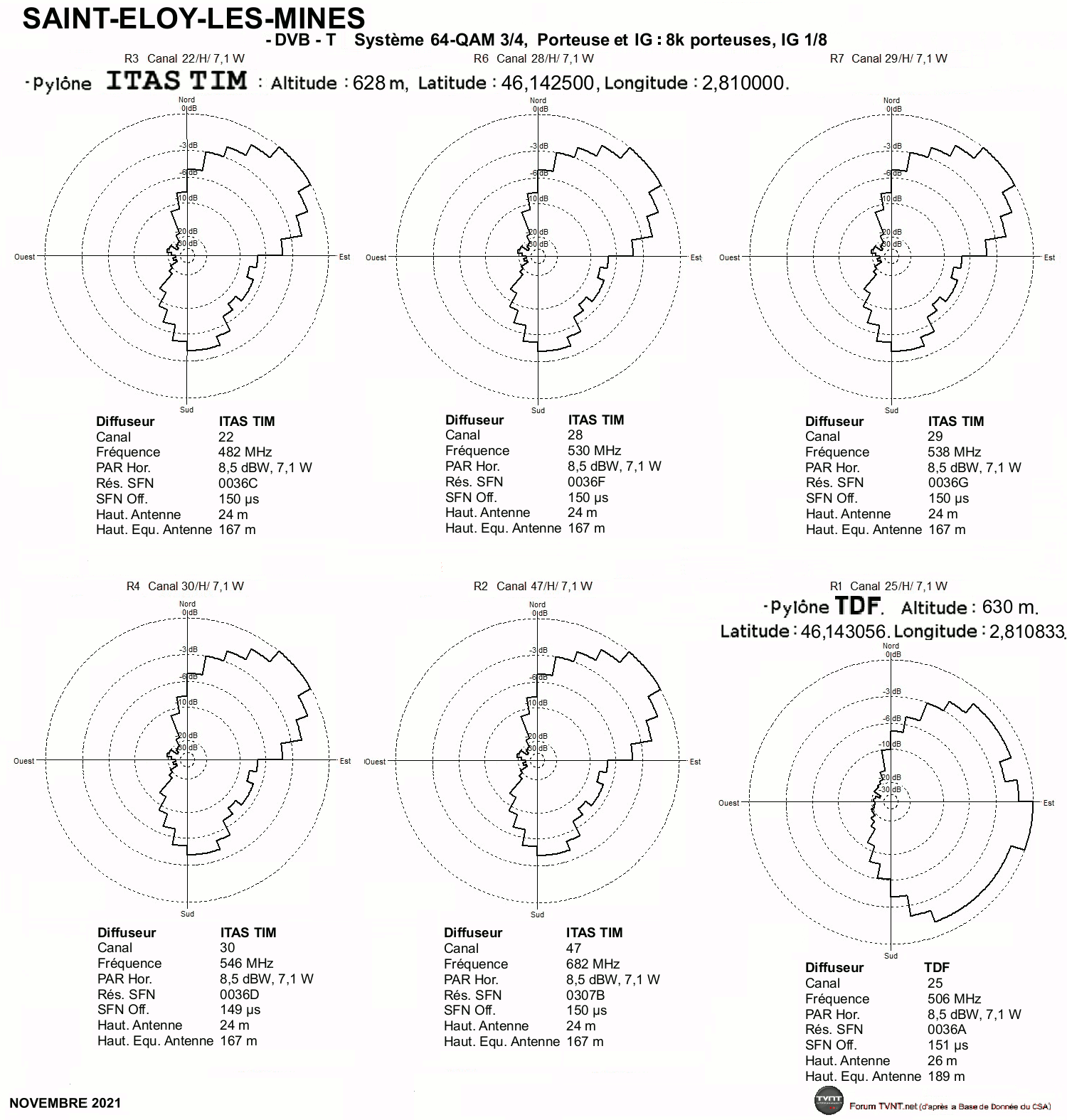

- Saint-Éloy-les-Mines - Puy Laroux.

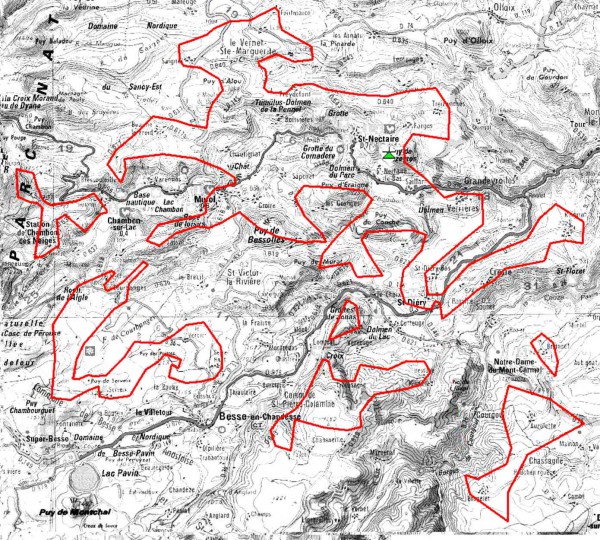

- Saint-Nectaire - Puy de Mazeyres.
- Thiers - Les Belins.

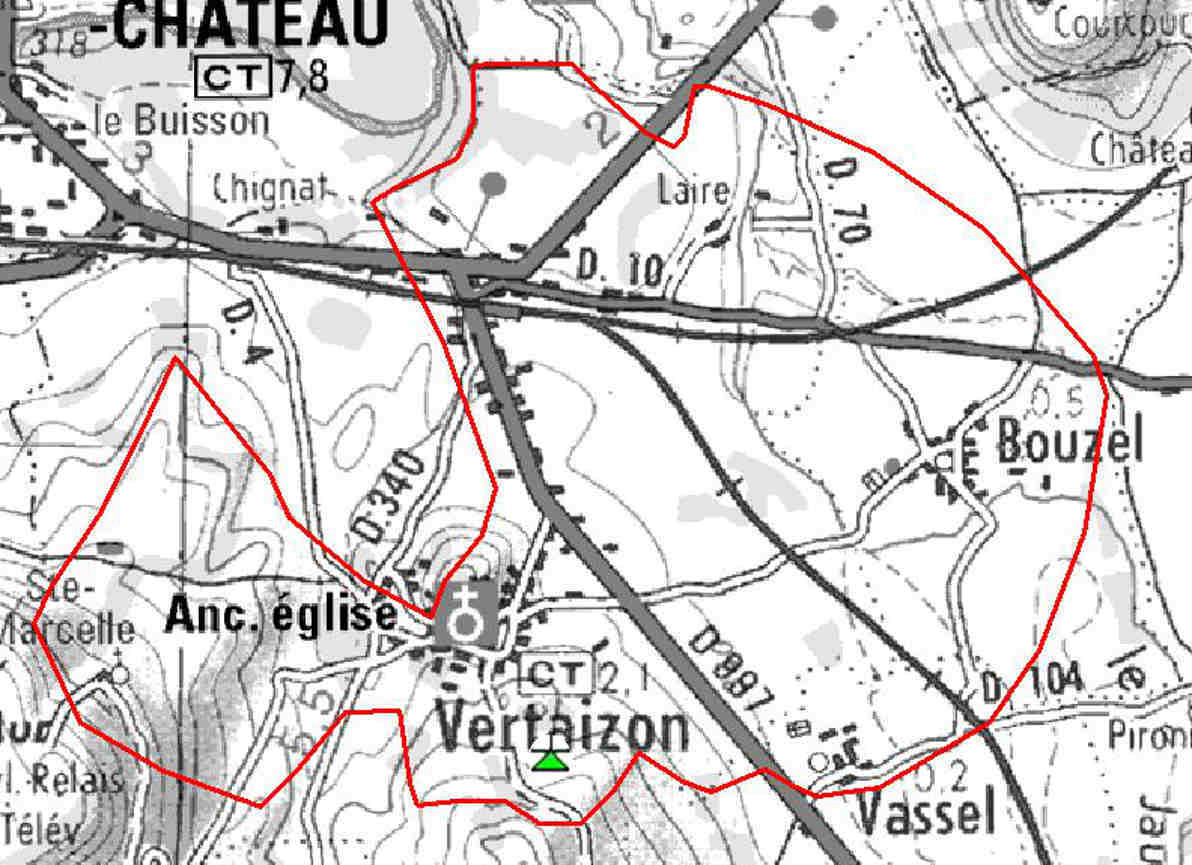

- Vertaizon - Ancienne Carrière au Sud.
- Vertolaye - Ressoncles.
- Veyre-Monton - Soulasse.
- Viverols - Les Penderies.

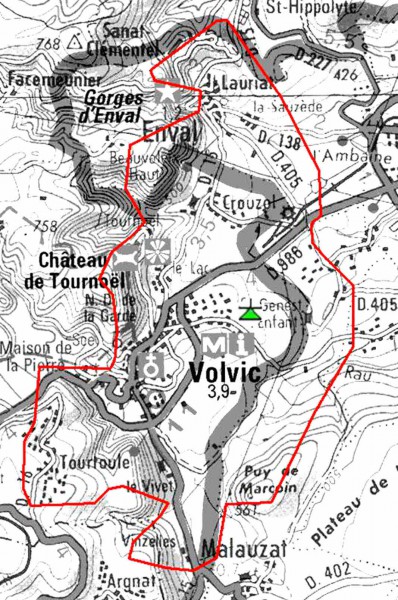

- Volvic - Rue des Chanaux.

:arrow: Émetteur mis en place par les collectivités territoriales :
- Besse-en-Chandesse 2 - Super Besse.

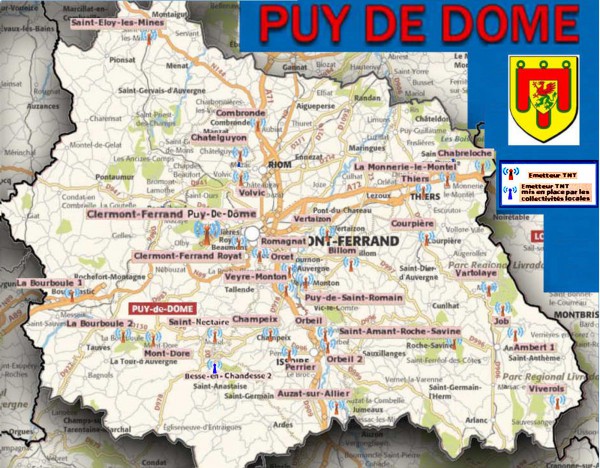

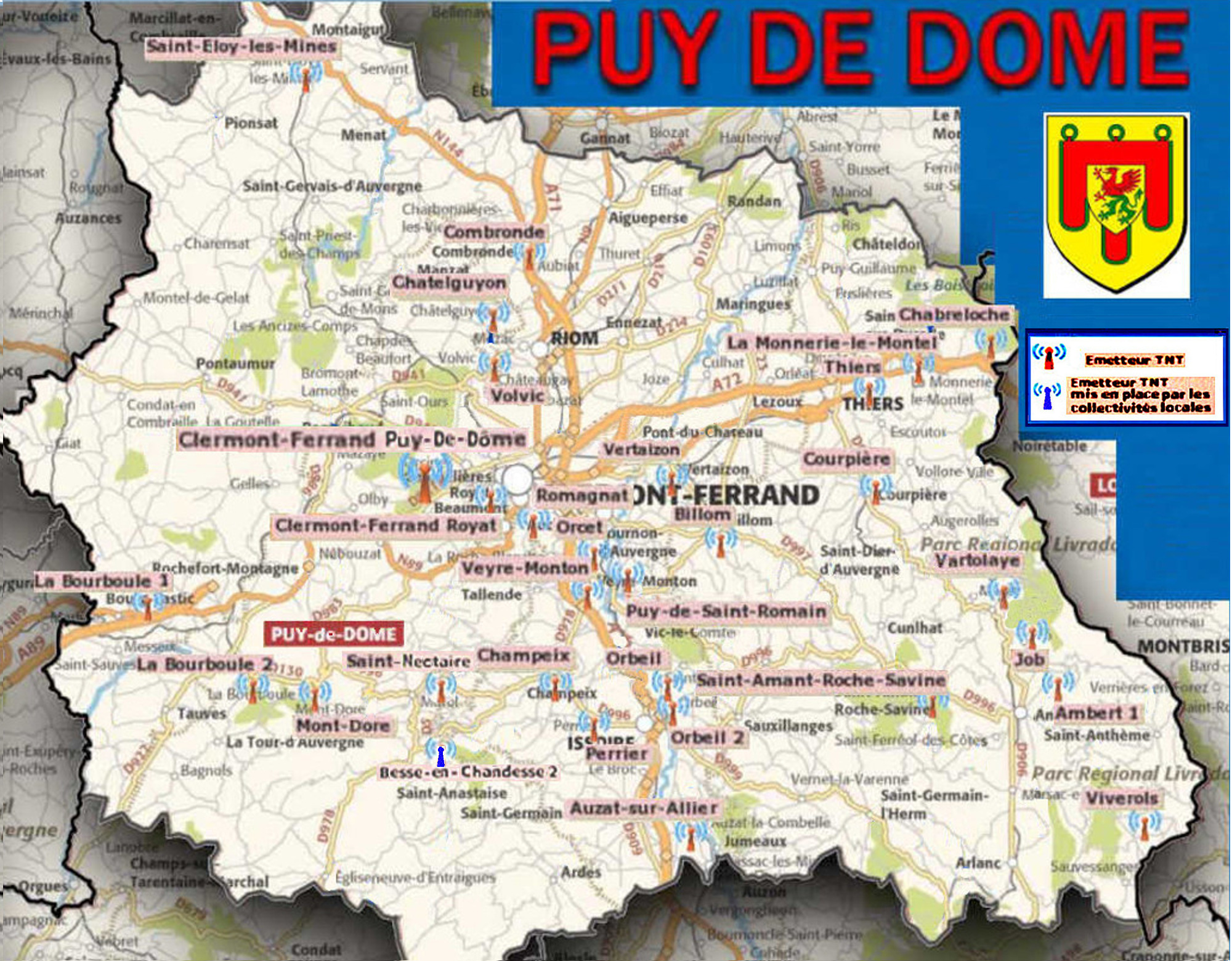

Emplacement des émetteurs du département du Puy de Dôme :

Cliquez sur la carte pour l'agrandir
PUY DE DOME.jpg


:arrow: Carte interactive des émetteurs TNT et FM du Puy de Dôme réalisée par Gaël01:
https://drive.google.com/open?id=19YAGgVaZ4I3Orl58K8oP7PJVTxp-hePi&usp=sharing


Liste des anciens topics :
:arrow: Emetteur de Clermont-Ferrand (Puy de Dôme)


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites du CSA (ARCOM) ou de TDF :
:arrow: Ma Couverture TNT (CSA)
:arrow: MaTNT (Test de couverture TDF)



COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

CLERMONT-FERRAND - PUY DE DÔME

Émetteur principal.

:arrow: Localisation du pylône TDF du Puy-de-Dôme sur la commune d'Orcines :

D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 50kW (TDF).
R1: 25H 50kW (TDF).
R6: 28H 50kW (TDF).
R7: 29H 50kW (TDF).
R4: 30H 50kW (TDF).
R2: 47H 50kW (TDF).

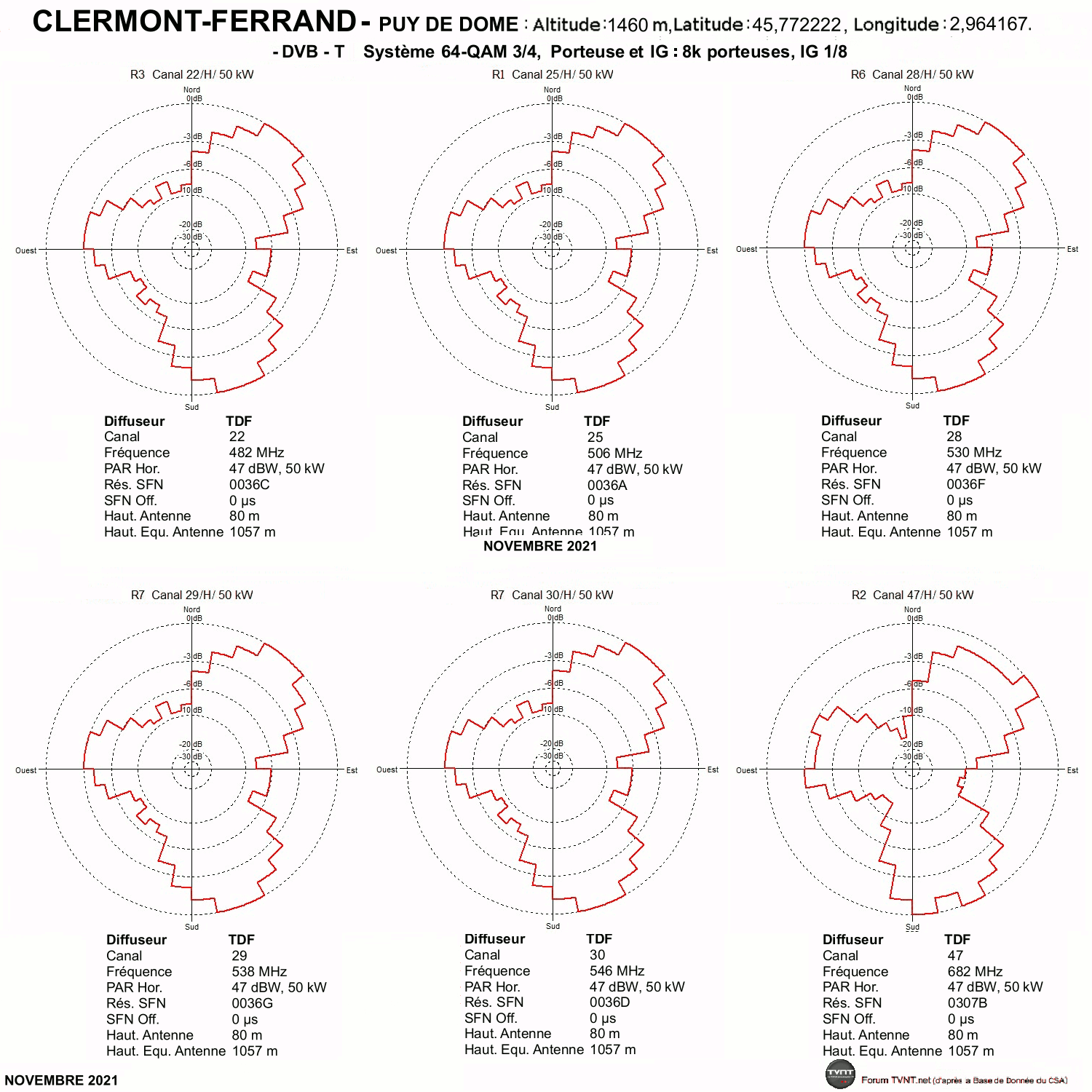

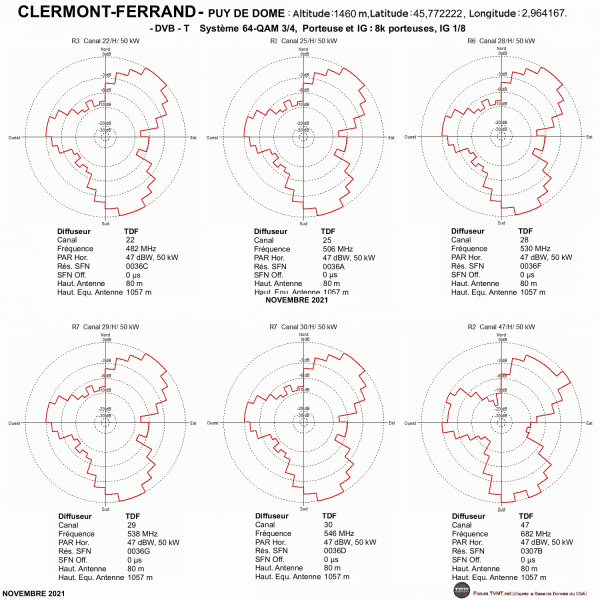

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CLERMONT FERRAND0.gif


-------------------------------------------------------------------------------------

AMBERT 1 - BUNANGUES

:arrow: Localisation du pylône ITAS TIM de Bunangues, commune d'Ambert.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 58W (TDF).
R1: 25H 58W (TDF).
R6: 28H 58W (TDF).
R7: 29H 58W (TDF).
R4: 30H 58W (TDF).
R2: 47H 58W (TDF).

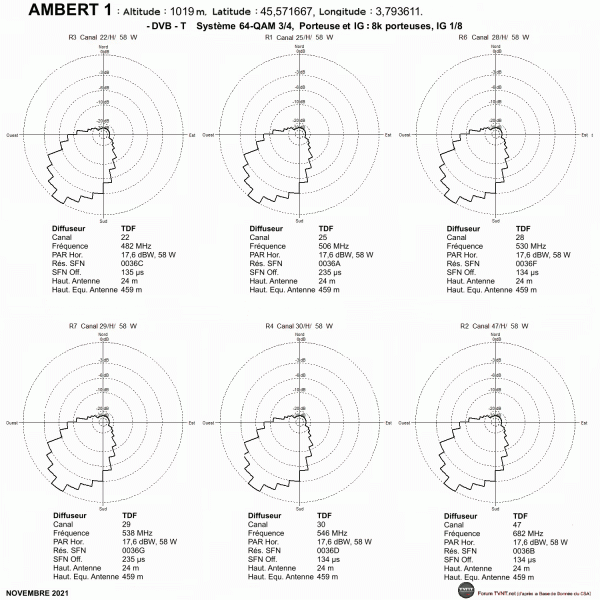

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AMBERT 1.gif

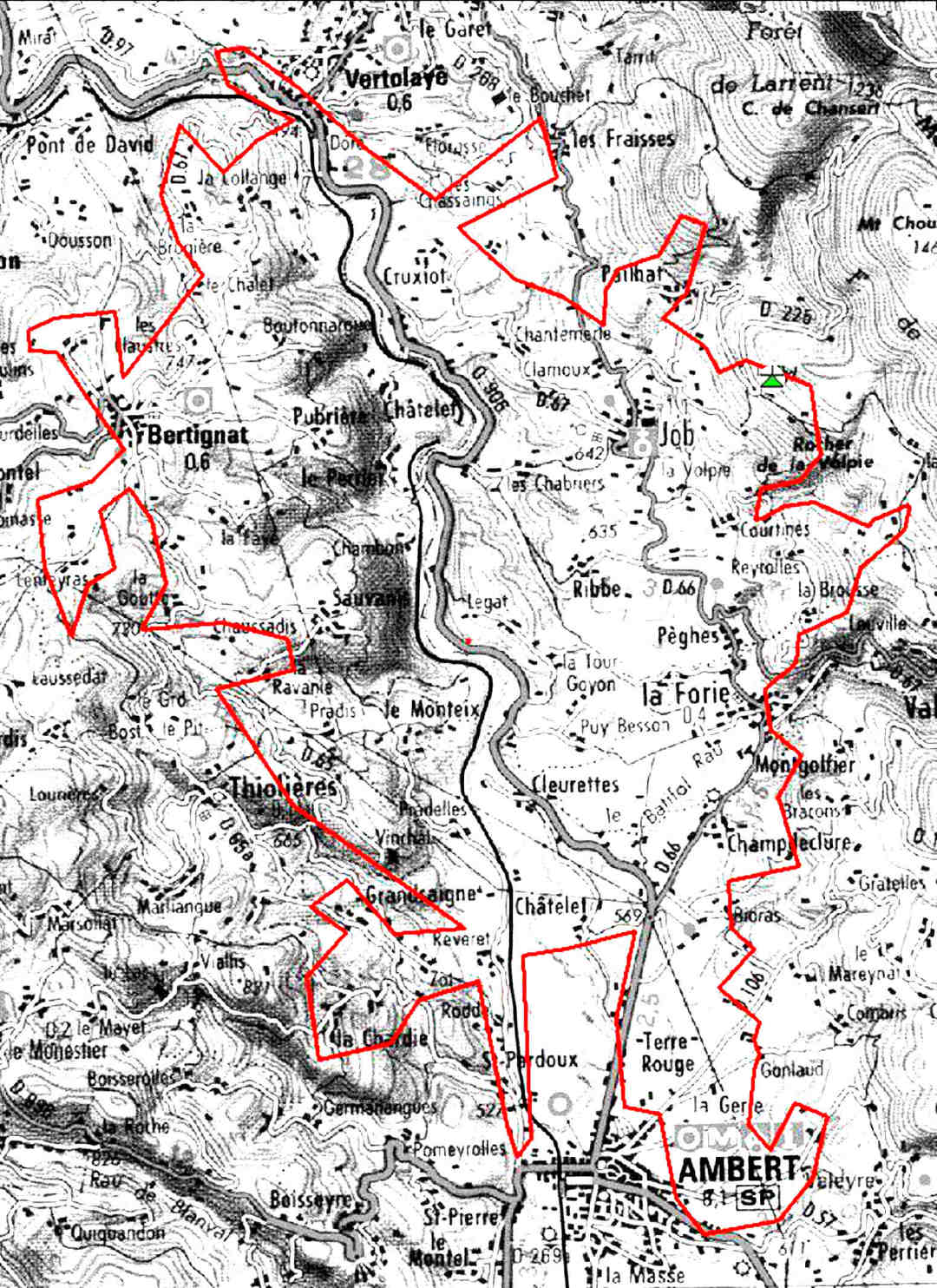

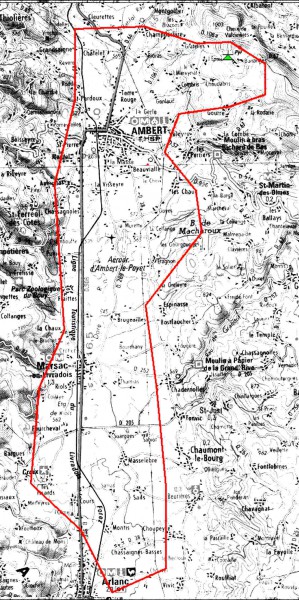

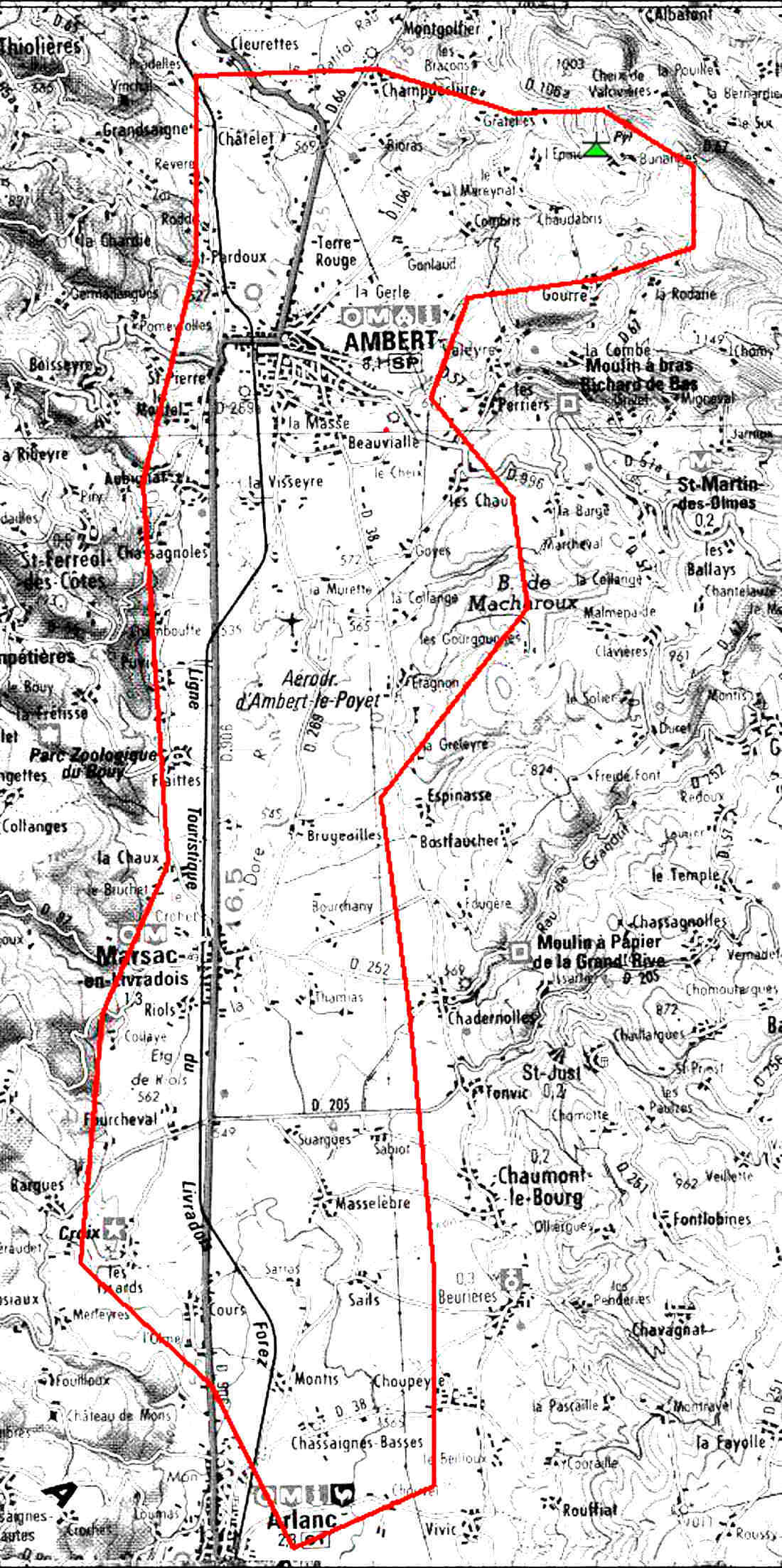

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

AUZAT-SUR-ALLIER - LA COMBELLE

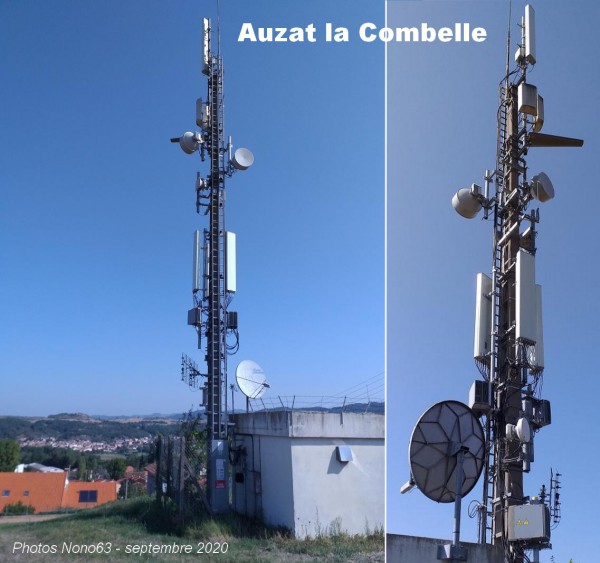

:arrow: Localisation du pylône TDF de la Combelle, Les-Dunes, commune d'Auzat-La-Combelle.

63  Auzat la Combelle.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 390mW (TDF).
R6: 28H 380mW (TDF).
R7: 29H 400mW (TDF).
R4: 30H 380mW (TDF).
R2: 47H 400mW (TDF).

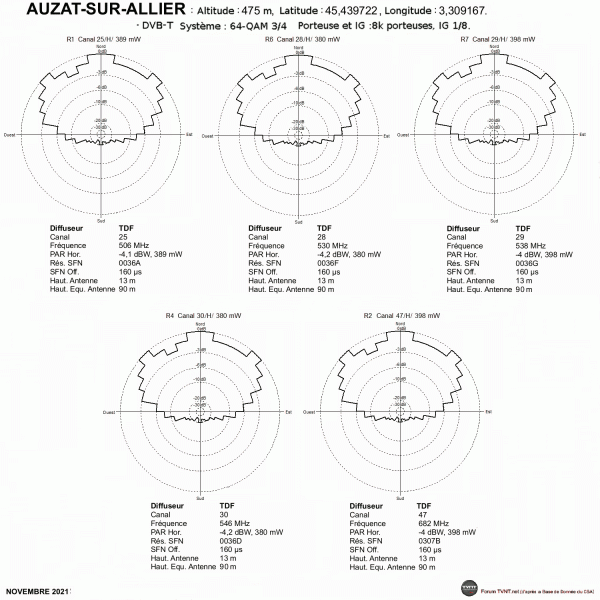

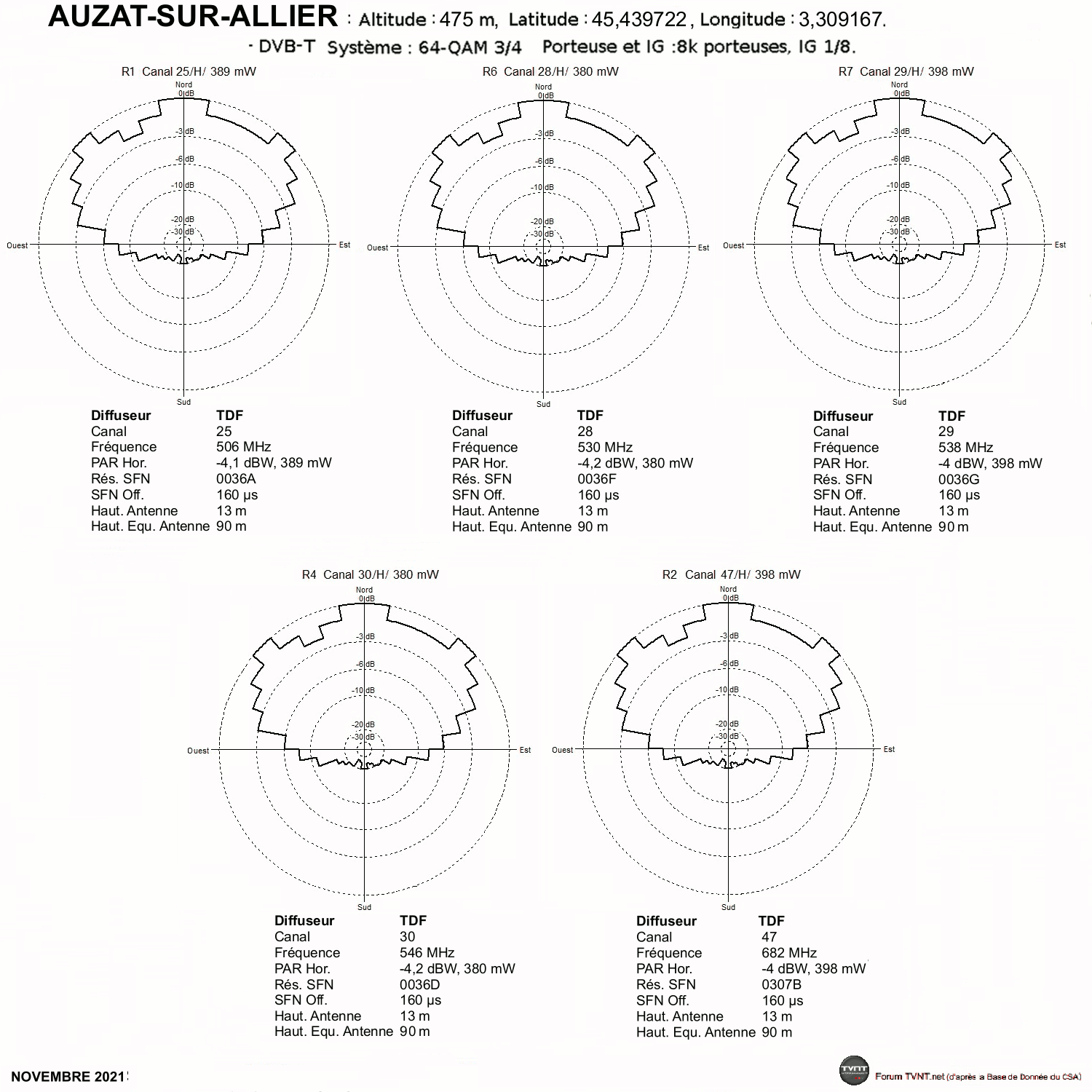

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

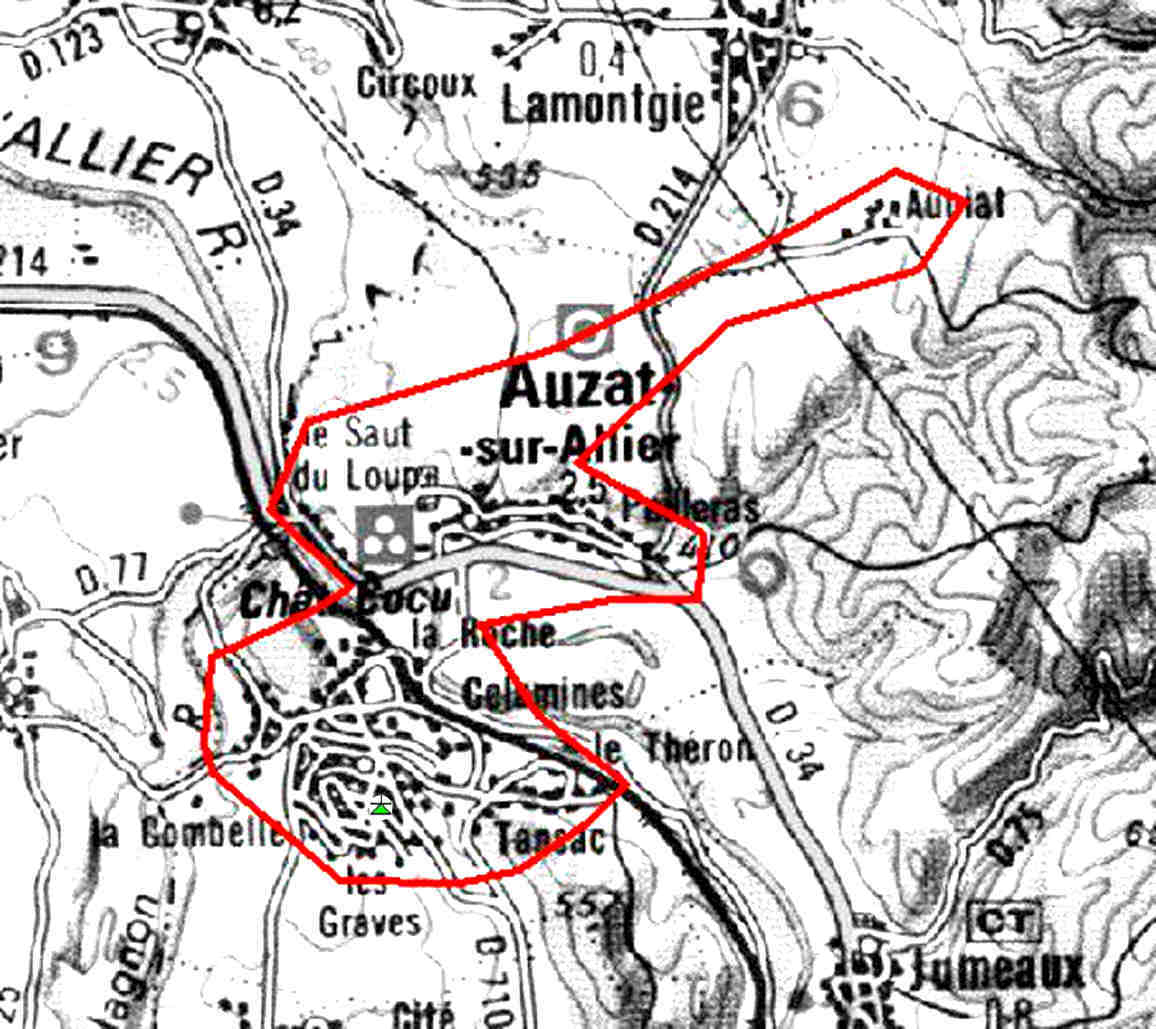

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BILLOM - SABLIÉRE BARBARADE

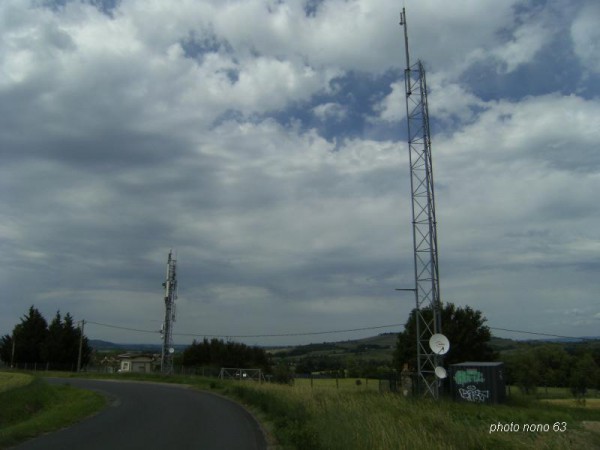

Il y a 2 pylônes sur le site de Champredon de la commune de Billom :
63 Billom sablière de Barbarade.jpg
cliquer sur l'image pour l'agrandir
Photo de nono63 ; d'autres photos sous ce lien

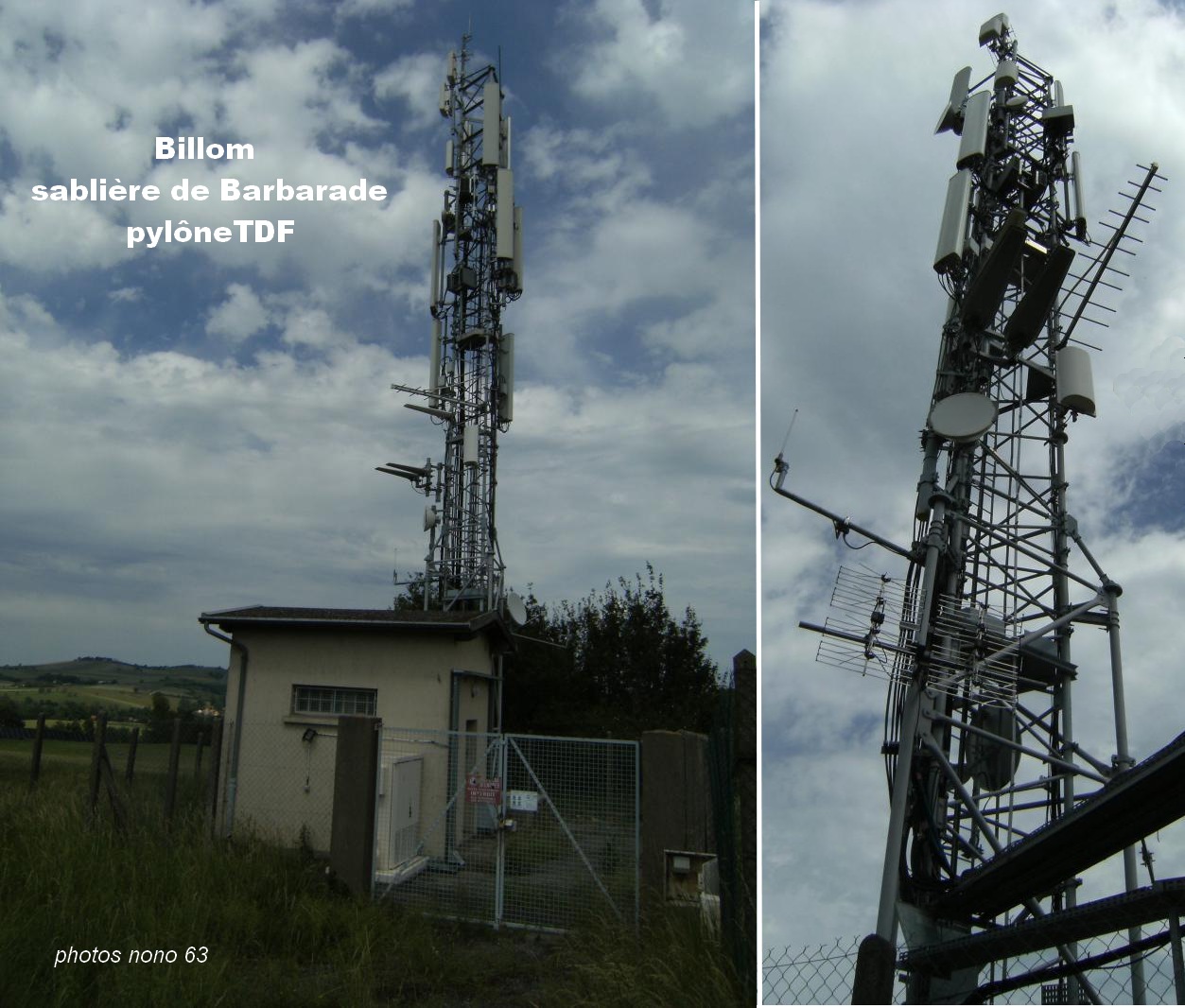

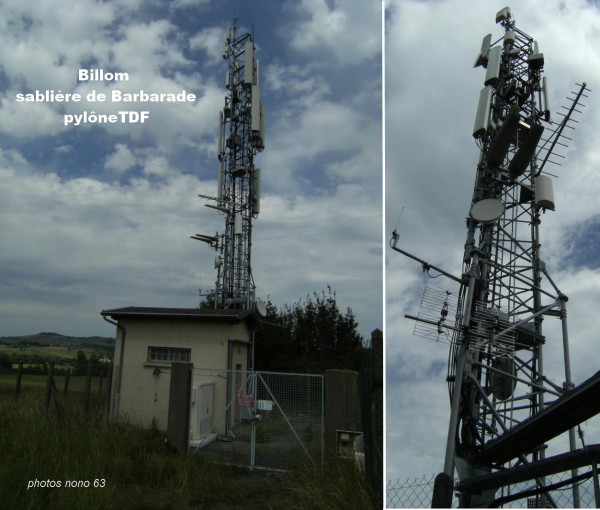

:arrow: Localisation du pylône TDF, sur lequel TDF diffuse les multiplex R2 et R7 et TOWERCAST les multiplex R1, R3 R4 et R6 :
63 Billom TDF.jpg

cliquer sur l'image pour l'agrandirPhotos de nono63

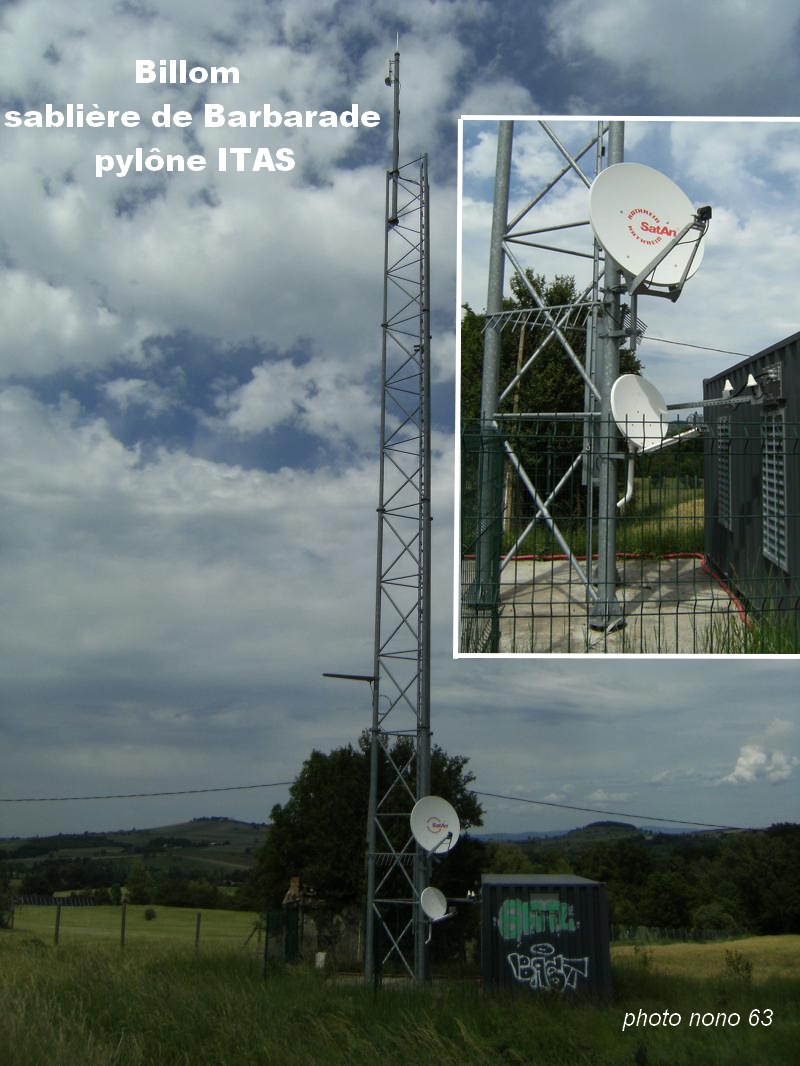

:arrow: Localisation du pylône ITAS TIM, sur la commune de Montmorin, qui n'est plus utilisé pour diffuser la TNT :
63 Billom ITAS.jpg
cliquer sur l'image pour l'agrandir
Photos de nono 63

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,2W (TOWERCAST).
R1: 25H 1,2W (TOWERCAST).
R6: 28H 1,2W (TOWERCAST).
R7: 29H 1,2W (TDF).
R4: 30H 1,2W (TOWERCAST).
R2: 47H 1,2W (TDF).

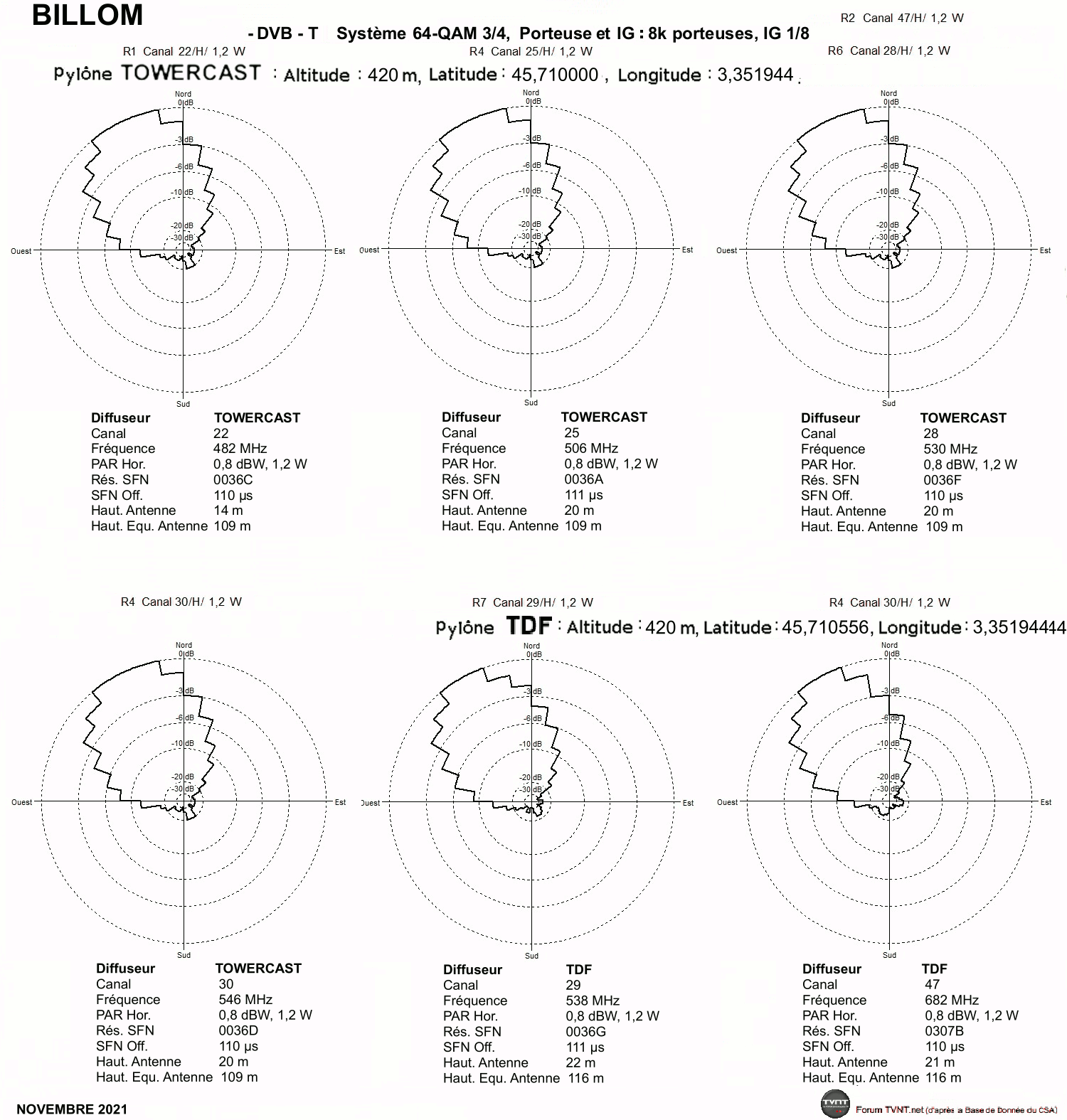

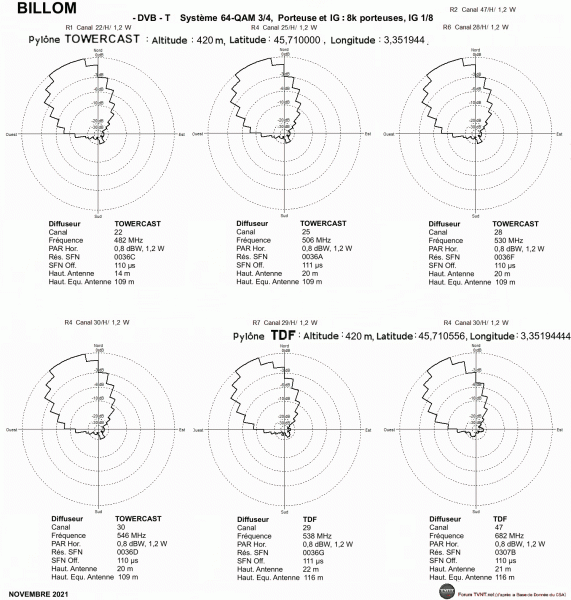

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

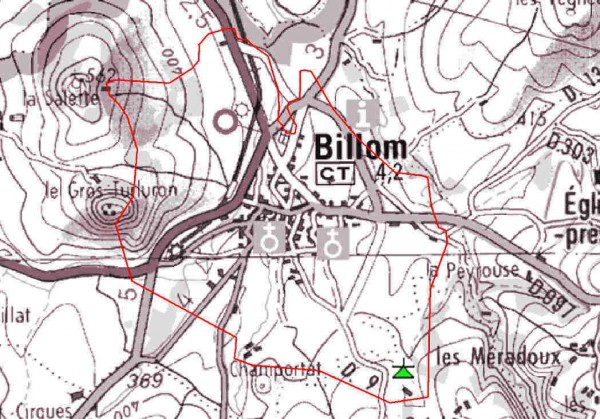

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHABRELOCHE - PARDELLIÈRES

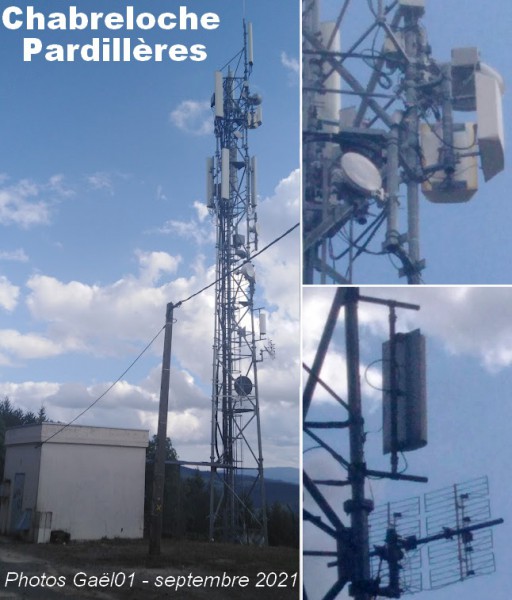

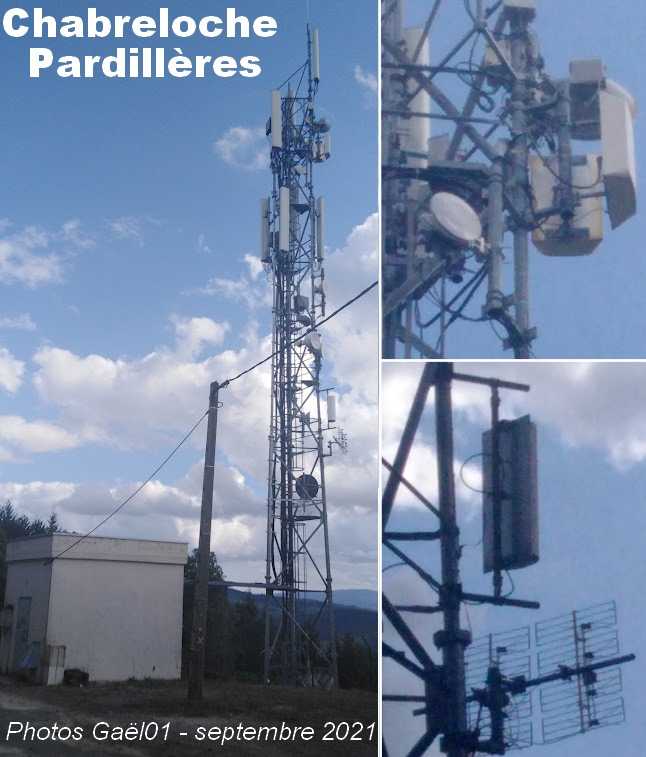

:arrow: Localisation du pylône TDF de Pardellières Nord, près du cimetières de la commune d'Arconsat.

63 Chabreloche - Pardillères.jpg

cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 620mW (TDF).
R6: 28H 600mW (TDF).
R7: 29H 620mW (TDF).
R4: 30H 600mW (TDF).
R2: 47H 620mW (TDF).

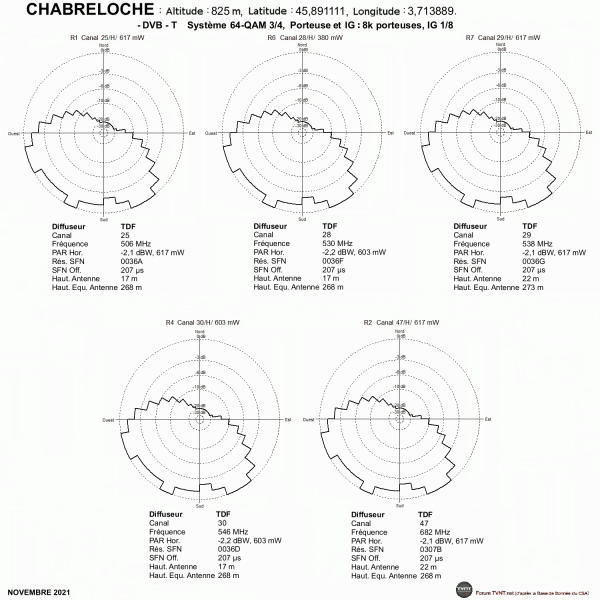

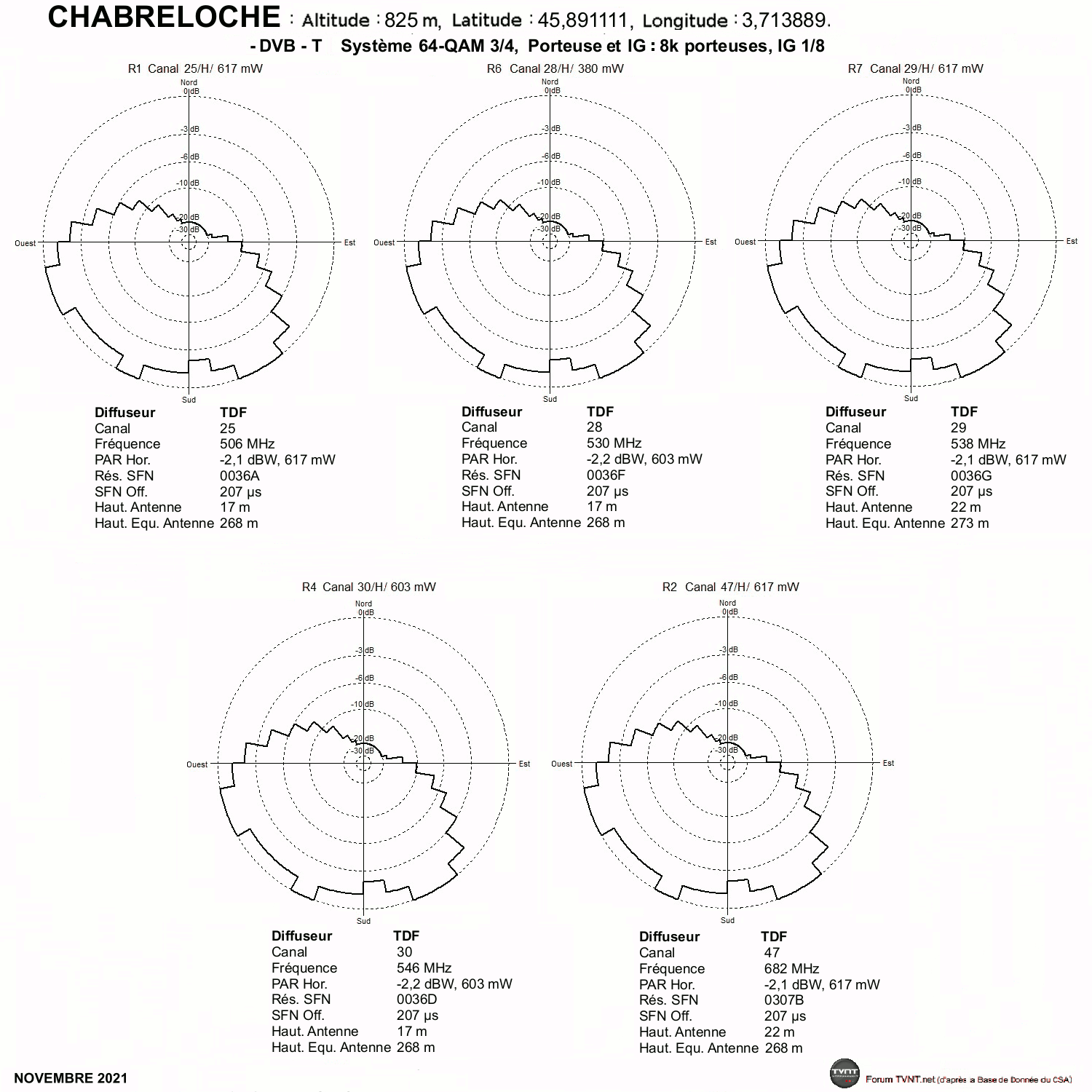

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

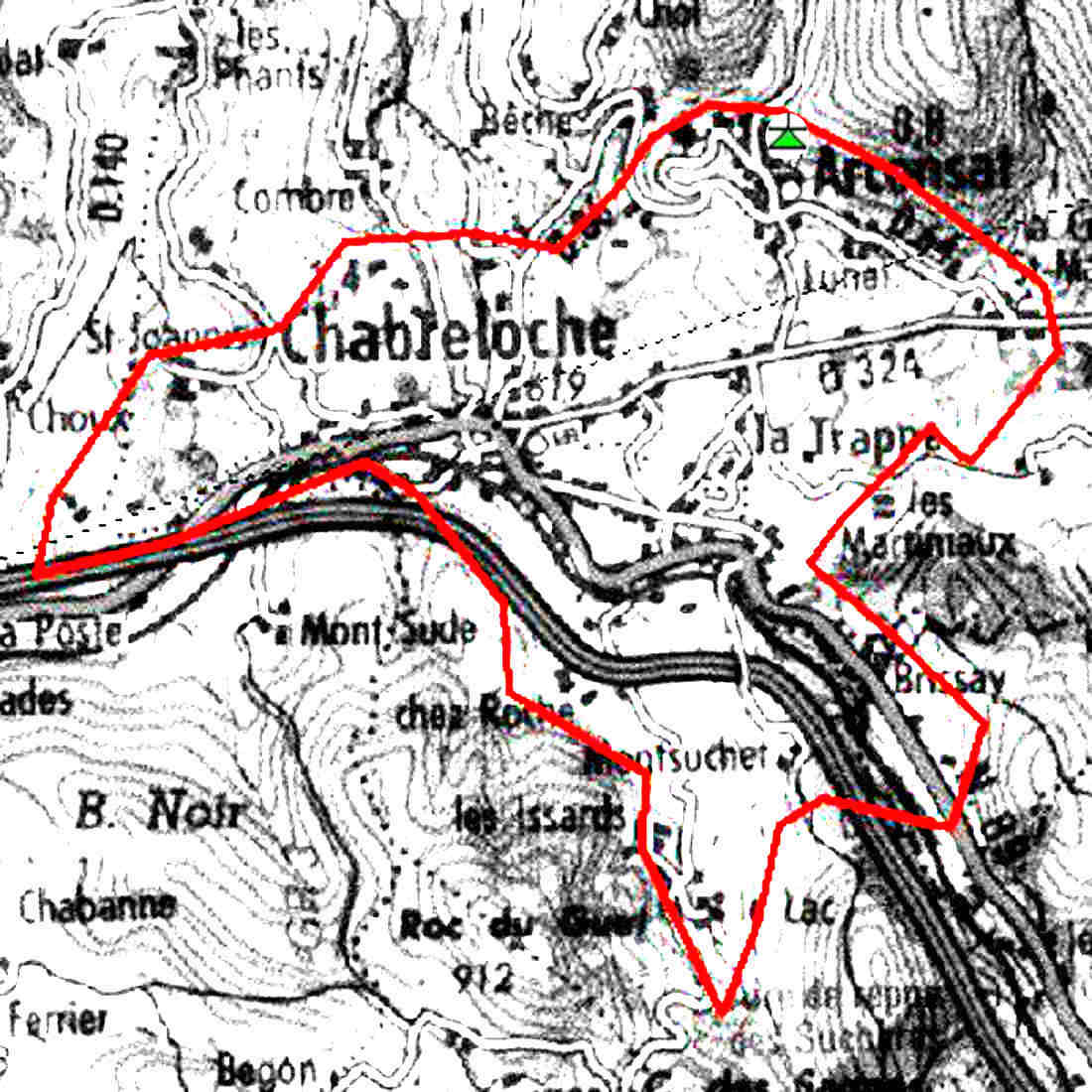

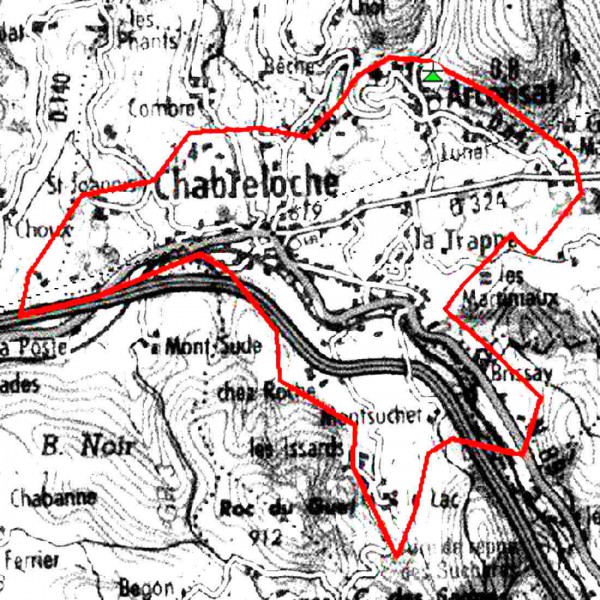

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

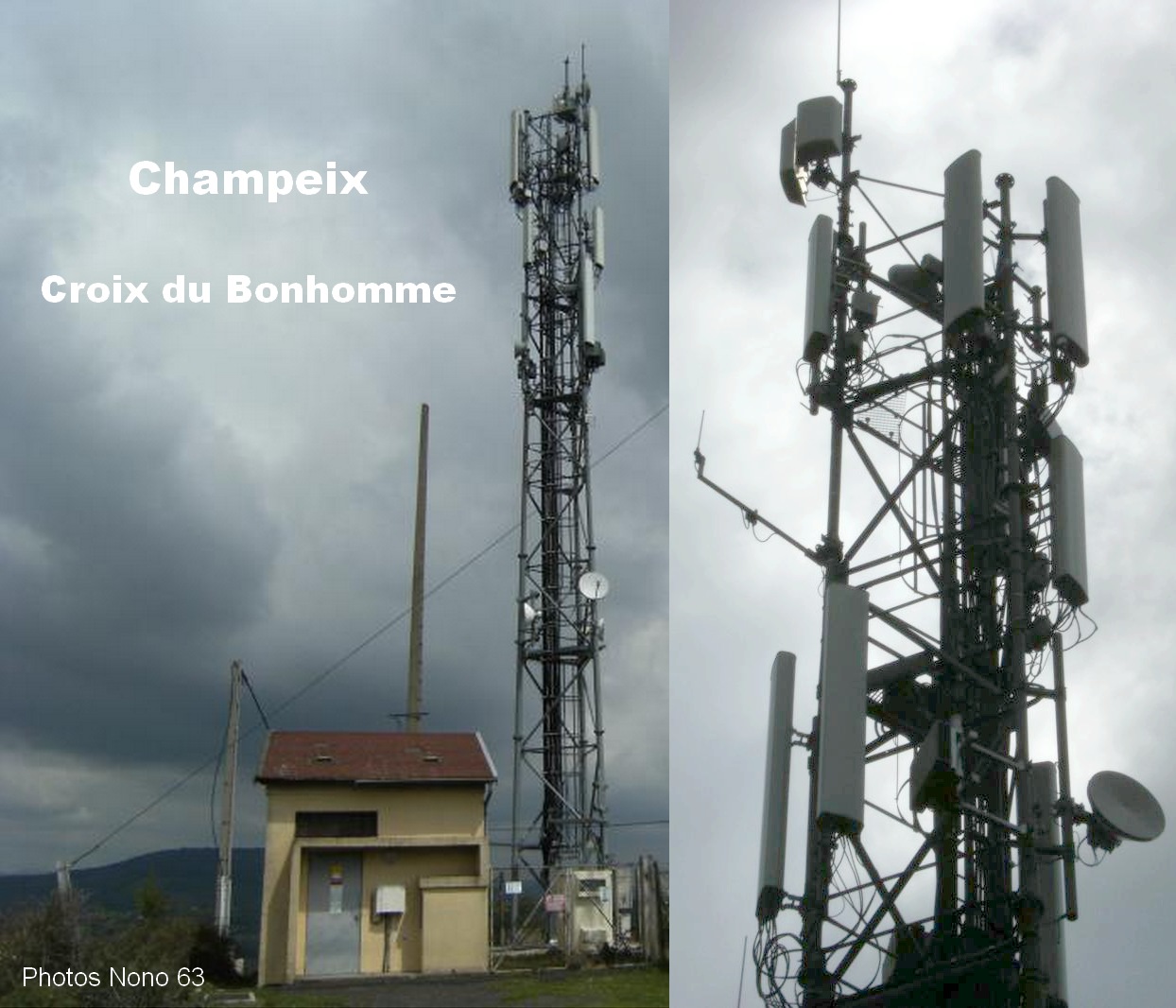

CHAMPEIX - LA CROIX DU BONHOMME

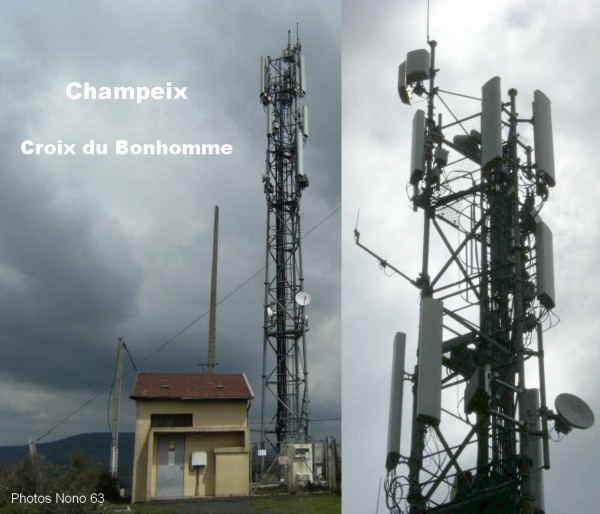

:arrow: Localisation du pylône TDF de La Crois du Bonhomme, commune de Champeix.

63 - Champeix - Croix du Bonhomme.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 4,4W (TOWERCAST).
R1: 25H 5W (TOWERCAST).
R6: 28H 4,9W (TOWERCAST).
R7: 29H 4,9W (TOWERCAST).
R4: 30H 4,9W (TOWERCAST).
R2: 47H 6,3W (TOWERCAST).

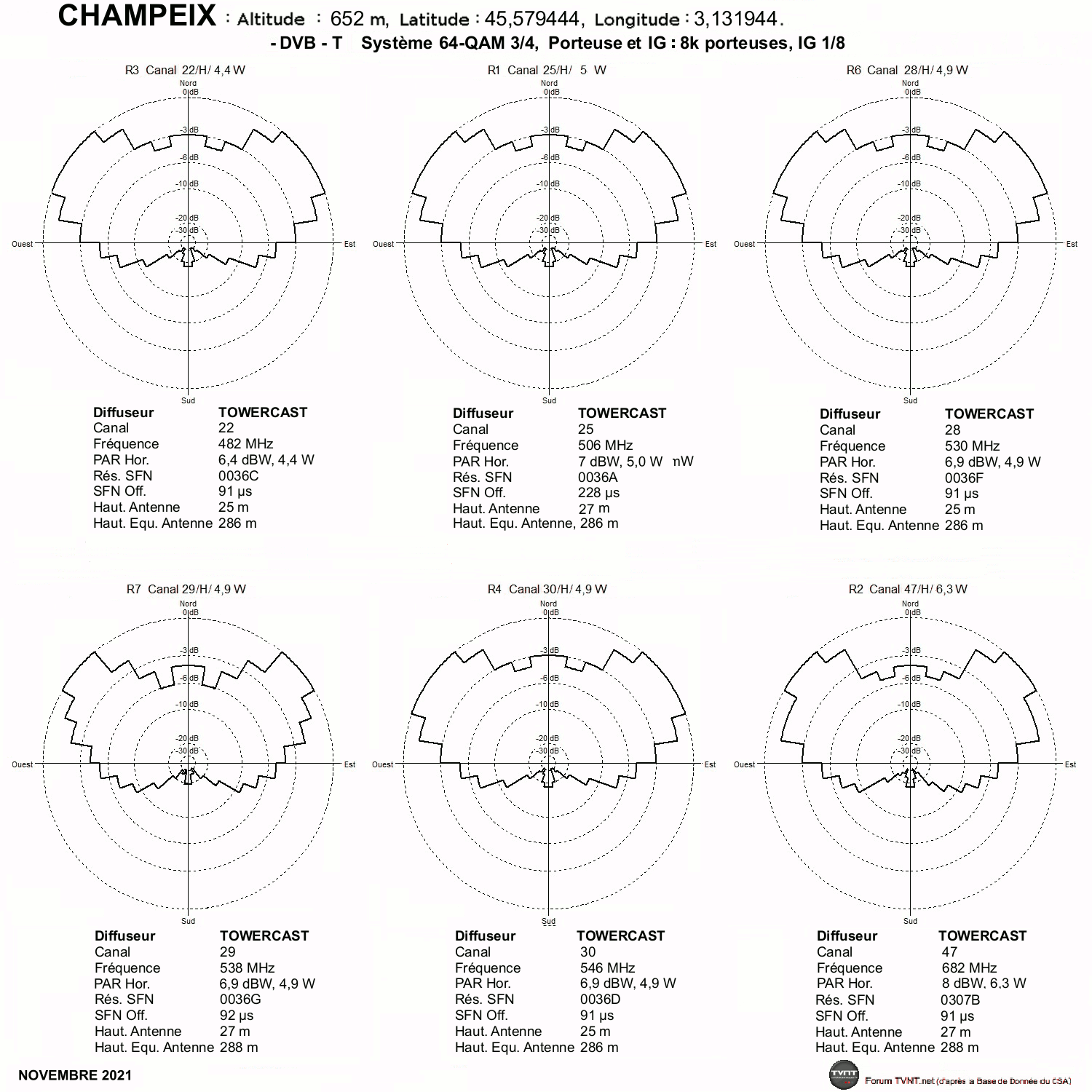

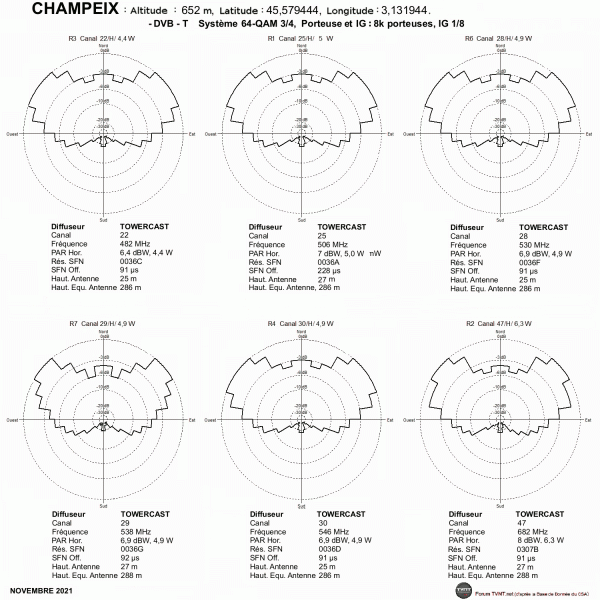

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

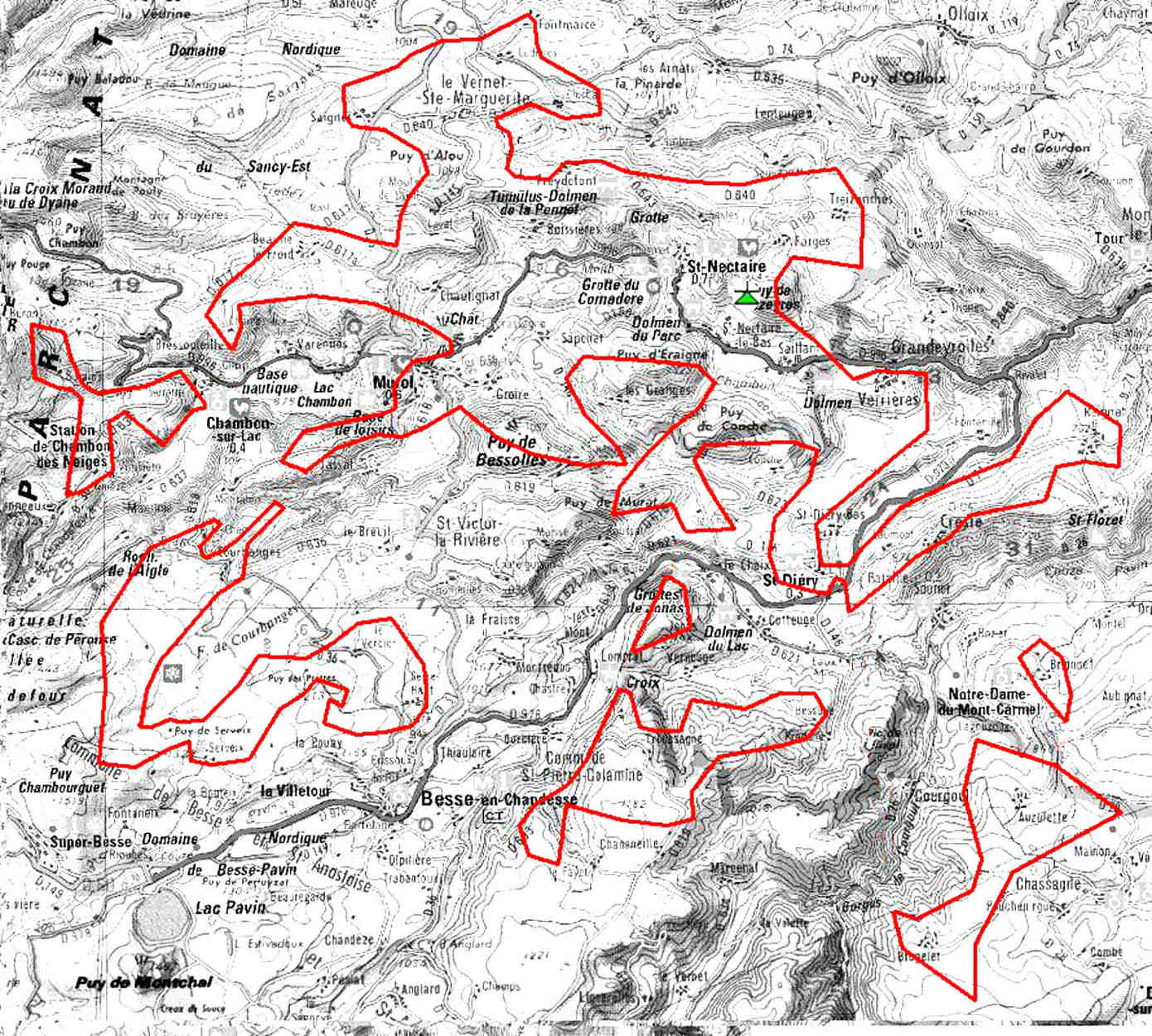

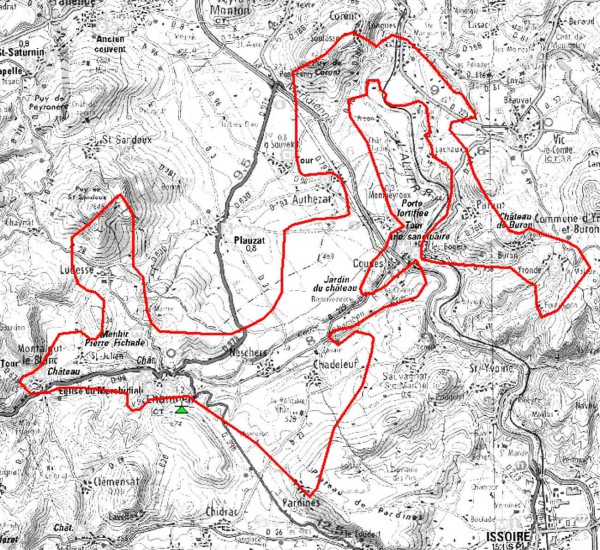

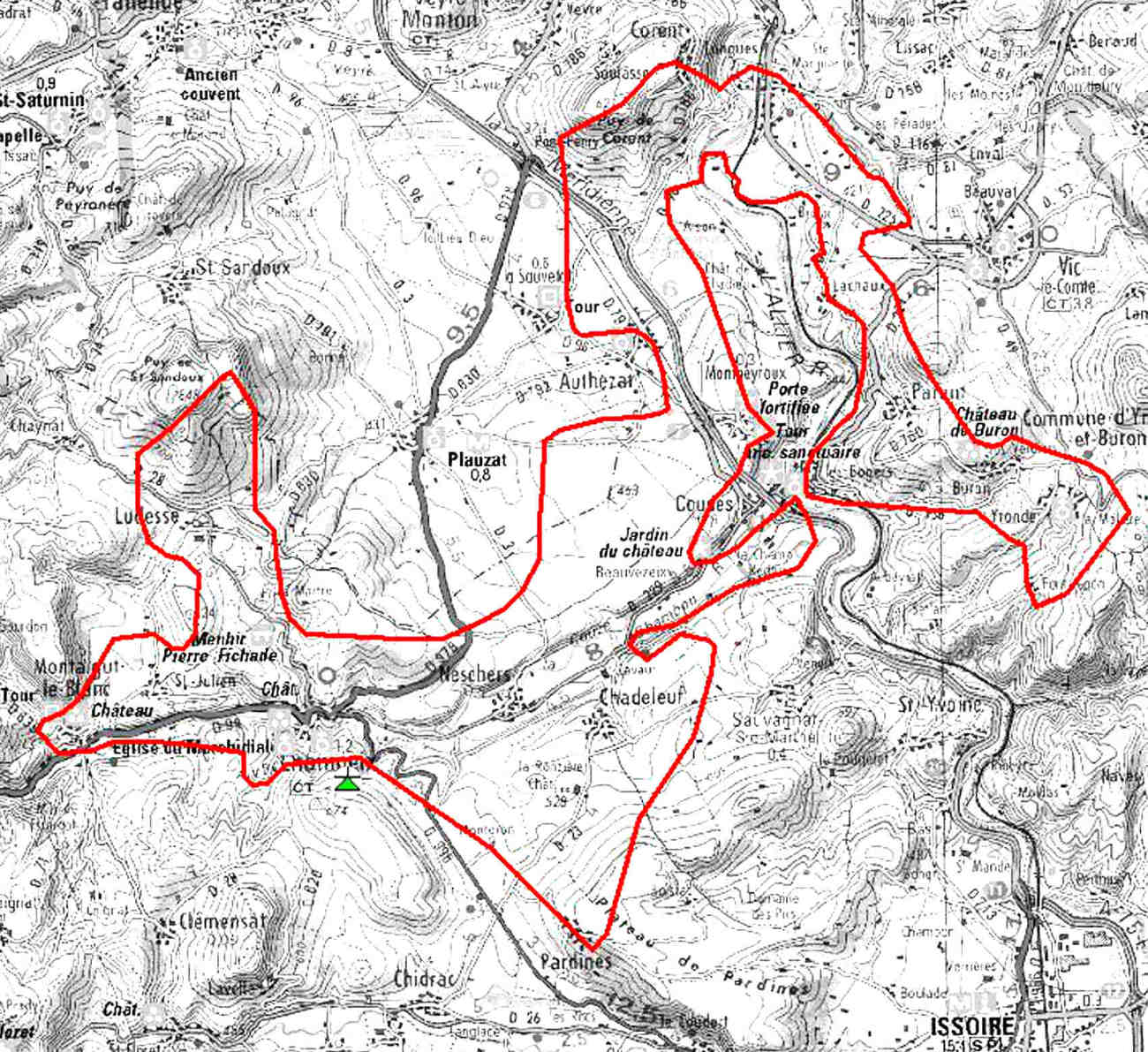

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHÂTELGUYON - PUY DE CRÉTA

:arrow: Localisation du pylône TDF du Puy de Créta, commune de Châtelguyon.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 340mW (TDF).
R1: 25H 340mW (TDF).
R6: 28H 340mW (TDF).
R7: 29H 360mW (TDF).
R4: 30H 340mW (TDF).
R2: 47H 360mW (TDF).

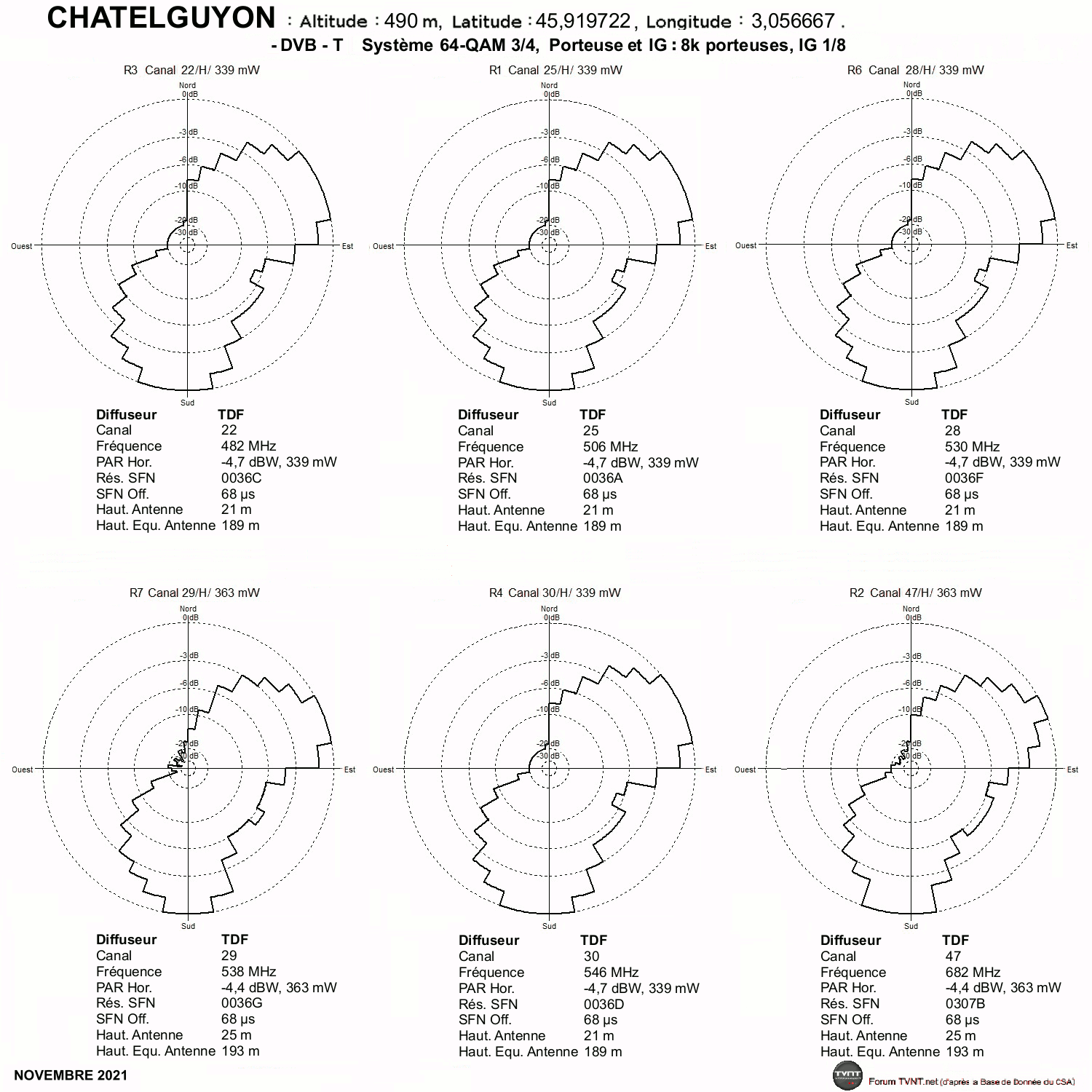

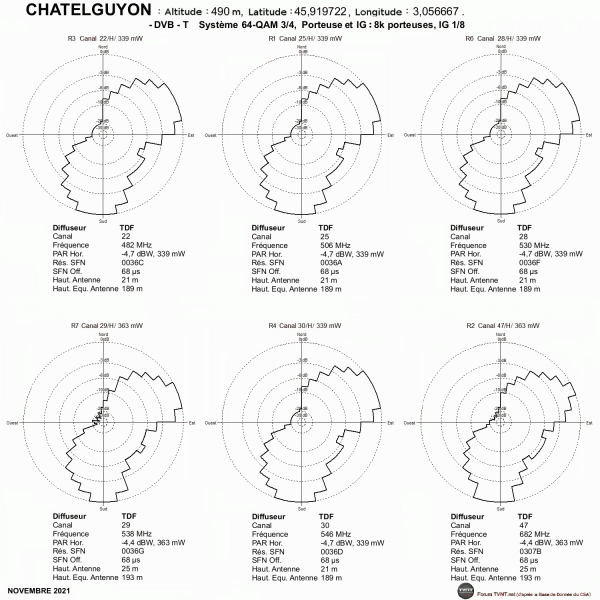

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

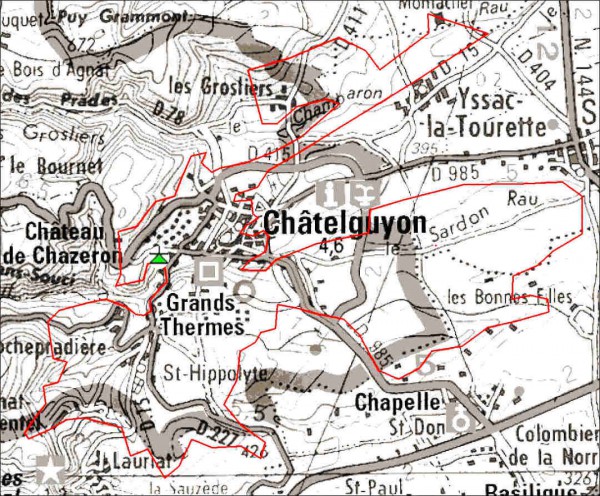

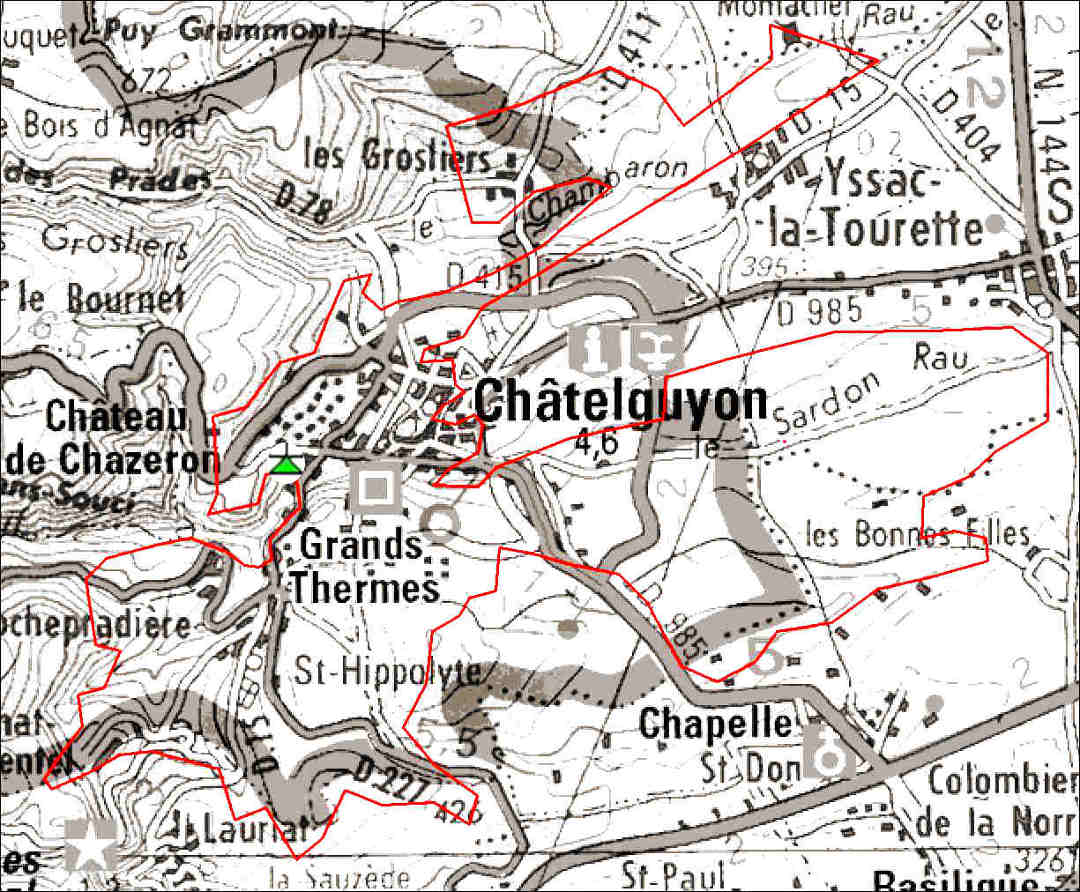

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CLERMONT-FERRAND - ROYAT - GRAVENOIRE

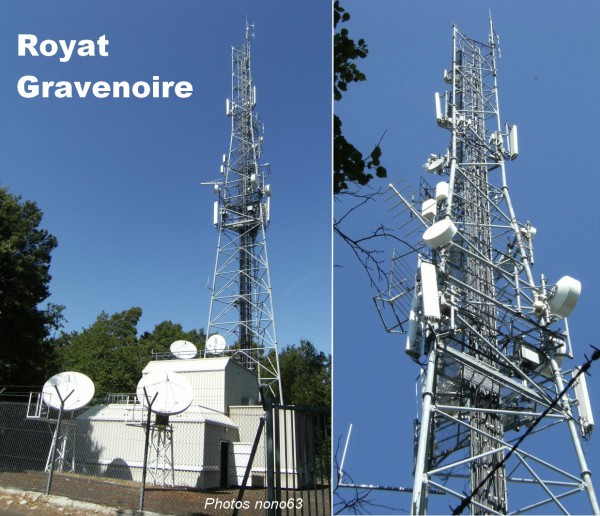

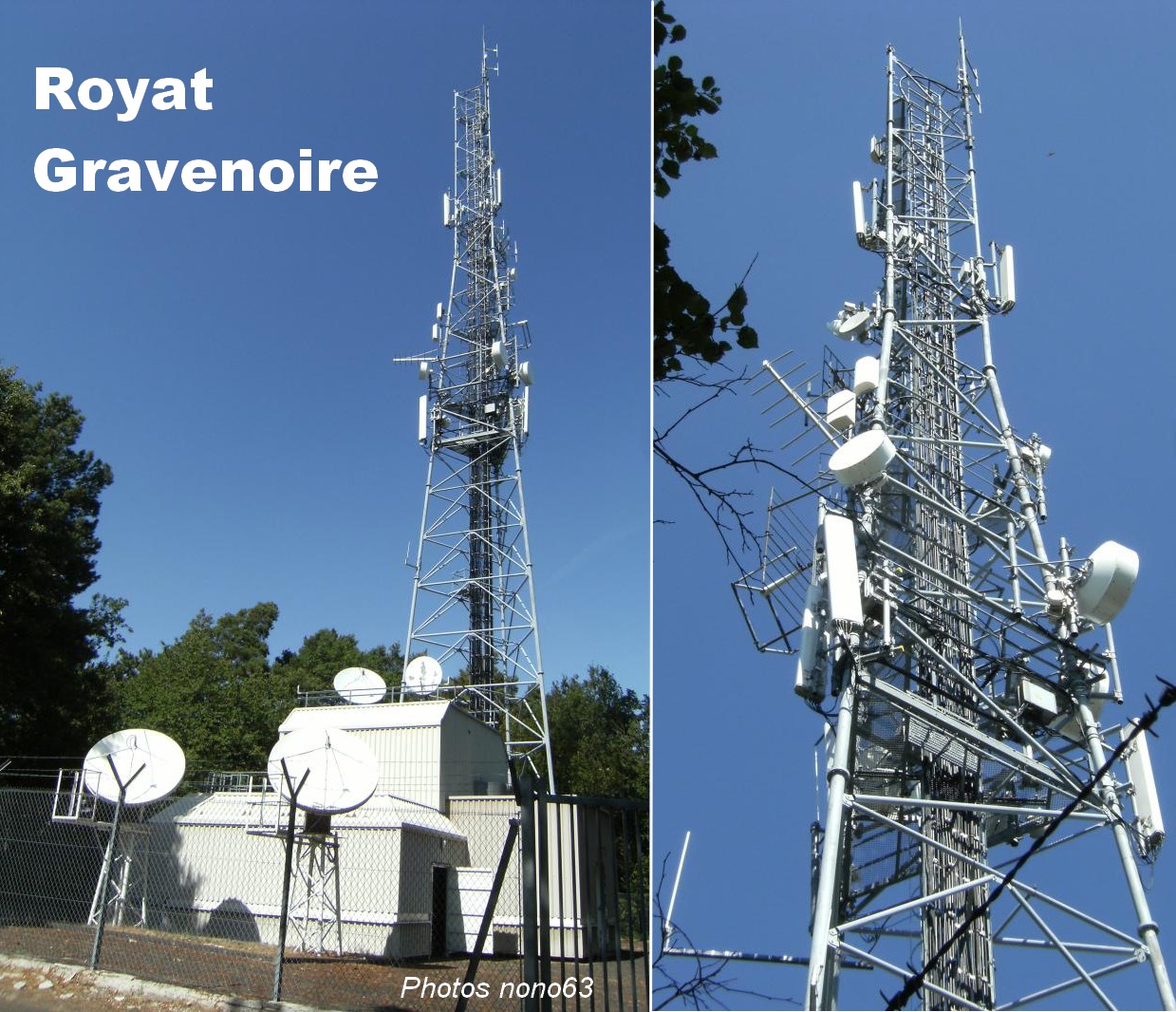

:arrow: Localisation du pylône TDF du Puy de Gravemoire, sur la commune de Royat.


63 Royat Gravenoire.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 11W (TDF).
R1: 25H 11W (TDF).
R6: 28H 11W (TDF).
R7: 29V 11W (TDF).
R4: 30H 11W (TDF).
R2: 47V 11W (TDF).

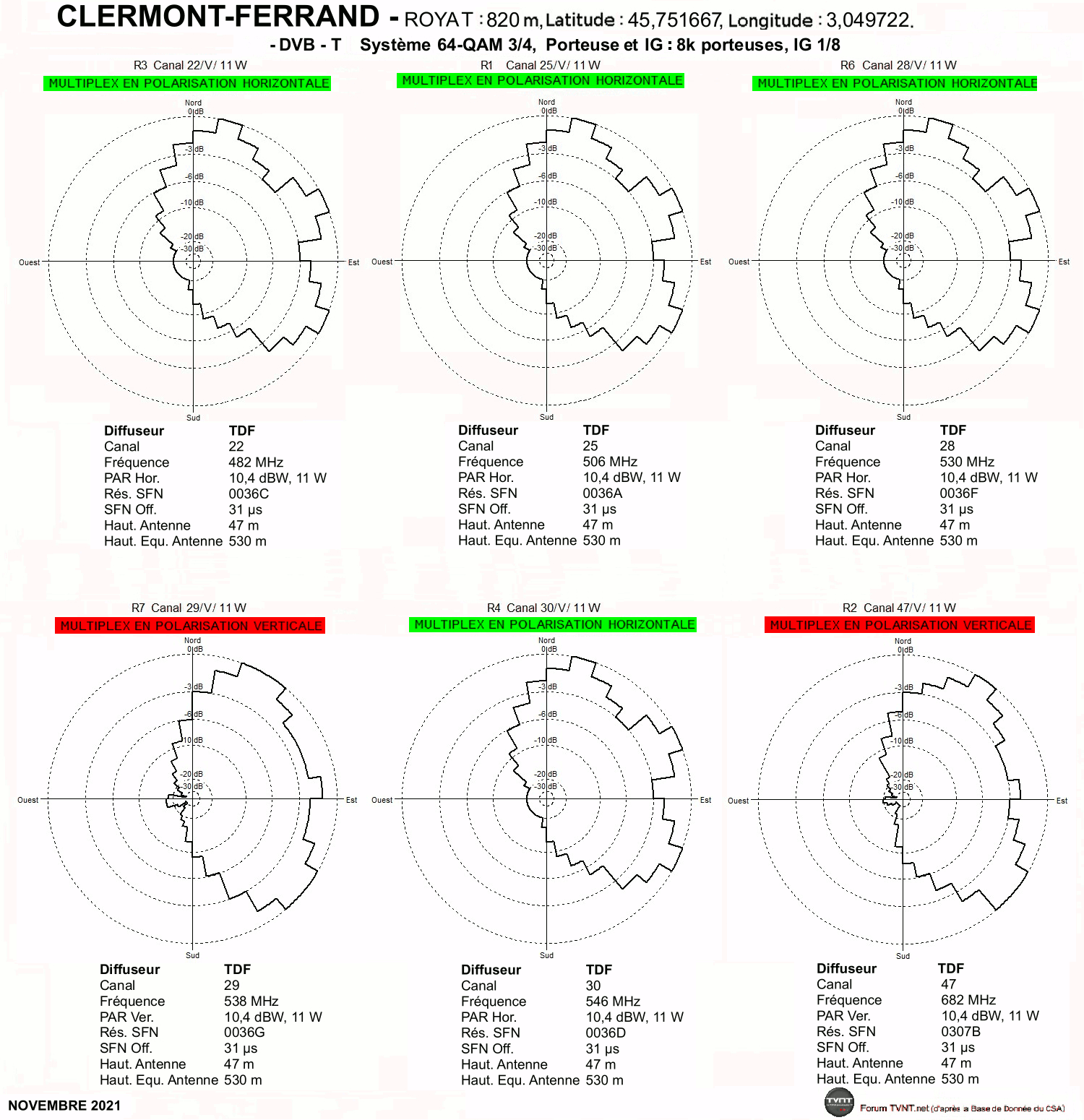

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CLERMONT-FERRAND ROYAT.gif

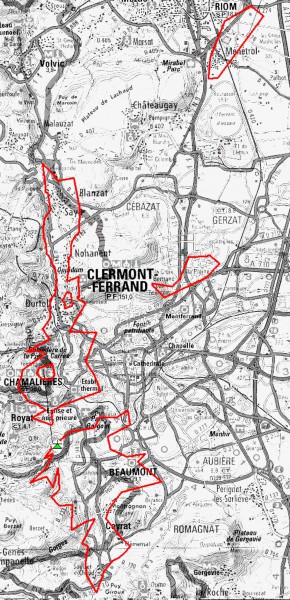

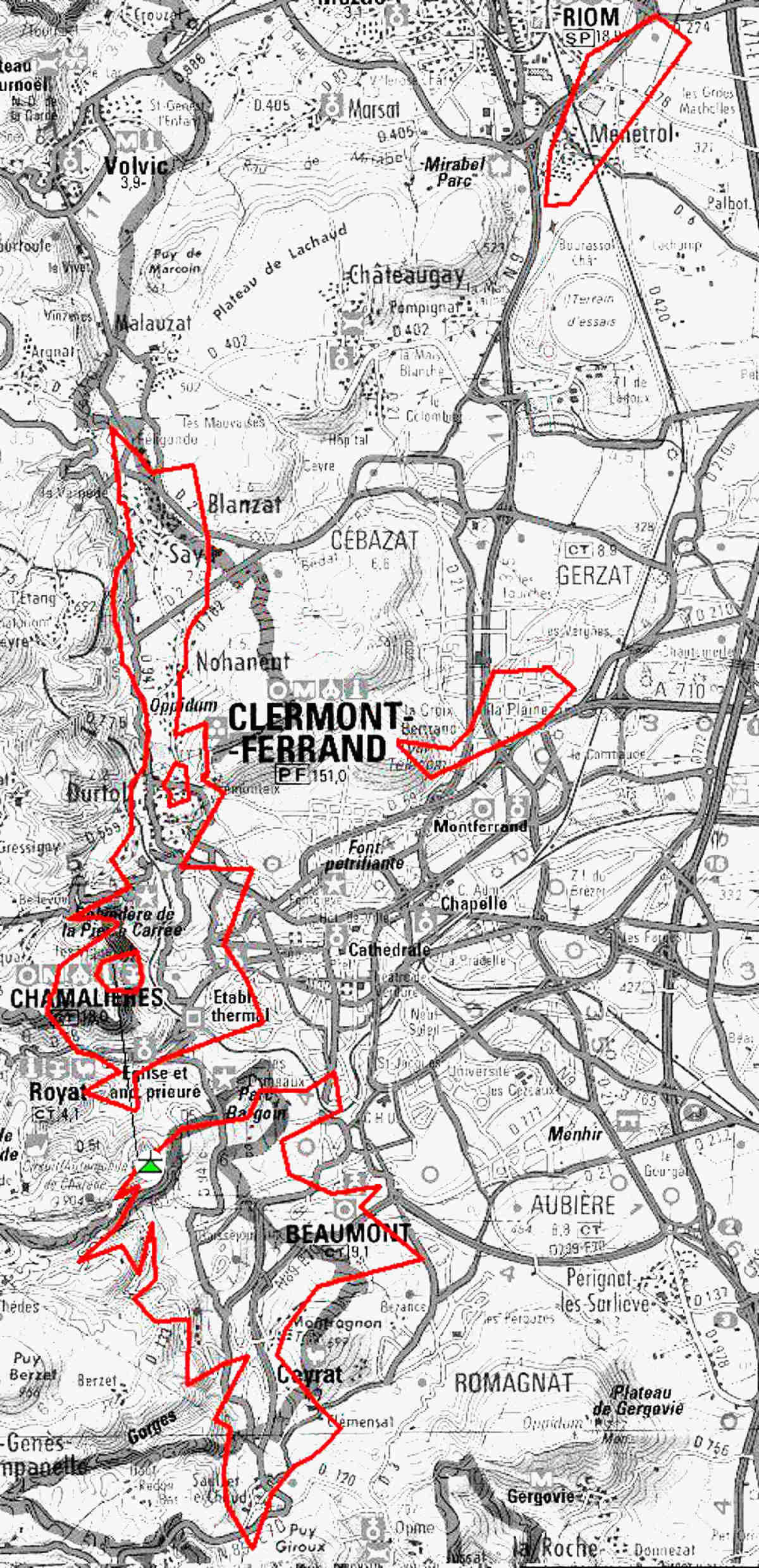

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Clermont-Ferrand - Royat.JPG


-------------------------------------------------------------------------------------

COMBRONDE - PIERRE LONGUE

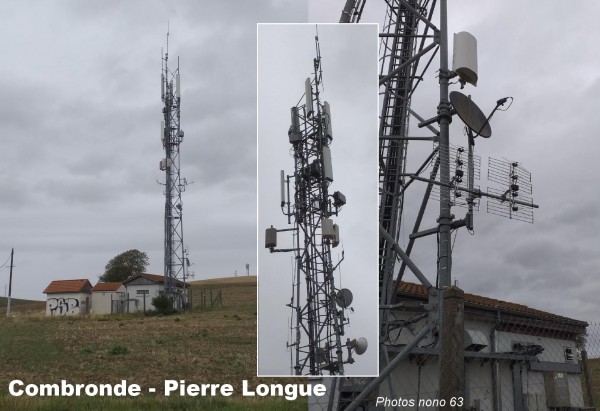

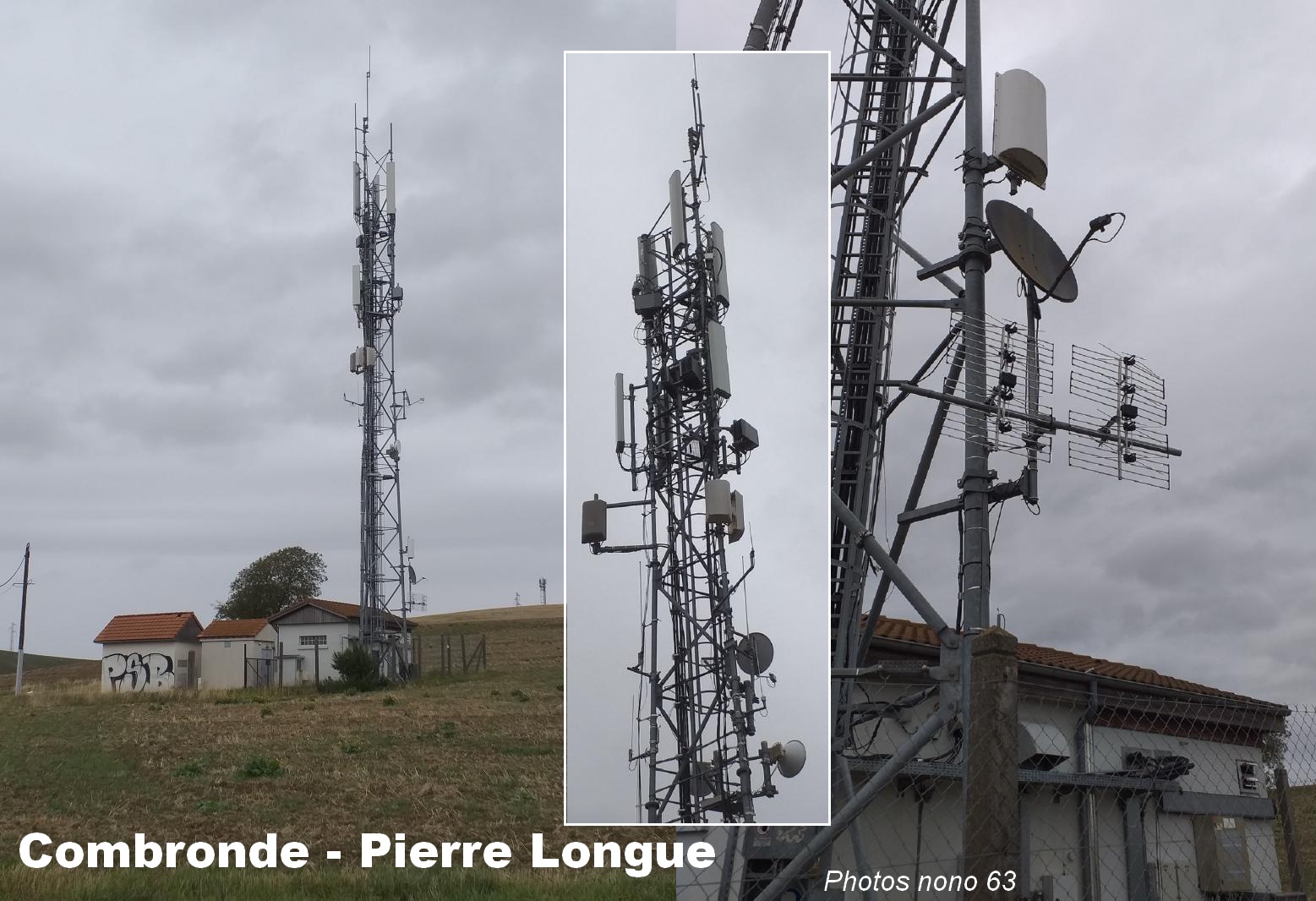

:arrow: Localisation du pylône TDF de Pierre Longue, commune de Combronde.

63 Combronde Pierre Longue.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 470mW (TDF).
R6: 28H 460mW (TDF).
R7: 29H 480mW (TDF).
R4: 30H 460mW (TDF).
R2: 47H 480mW (TDF).

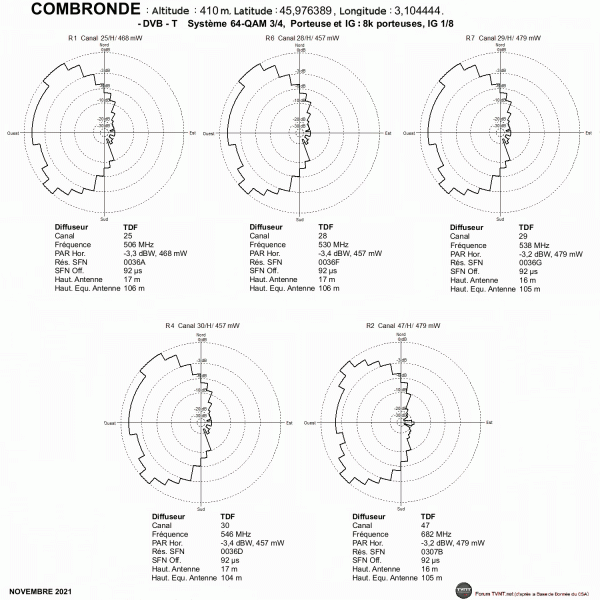

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COURPIÈRE - LE BOUCHET

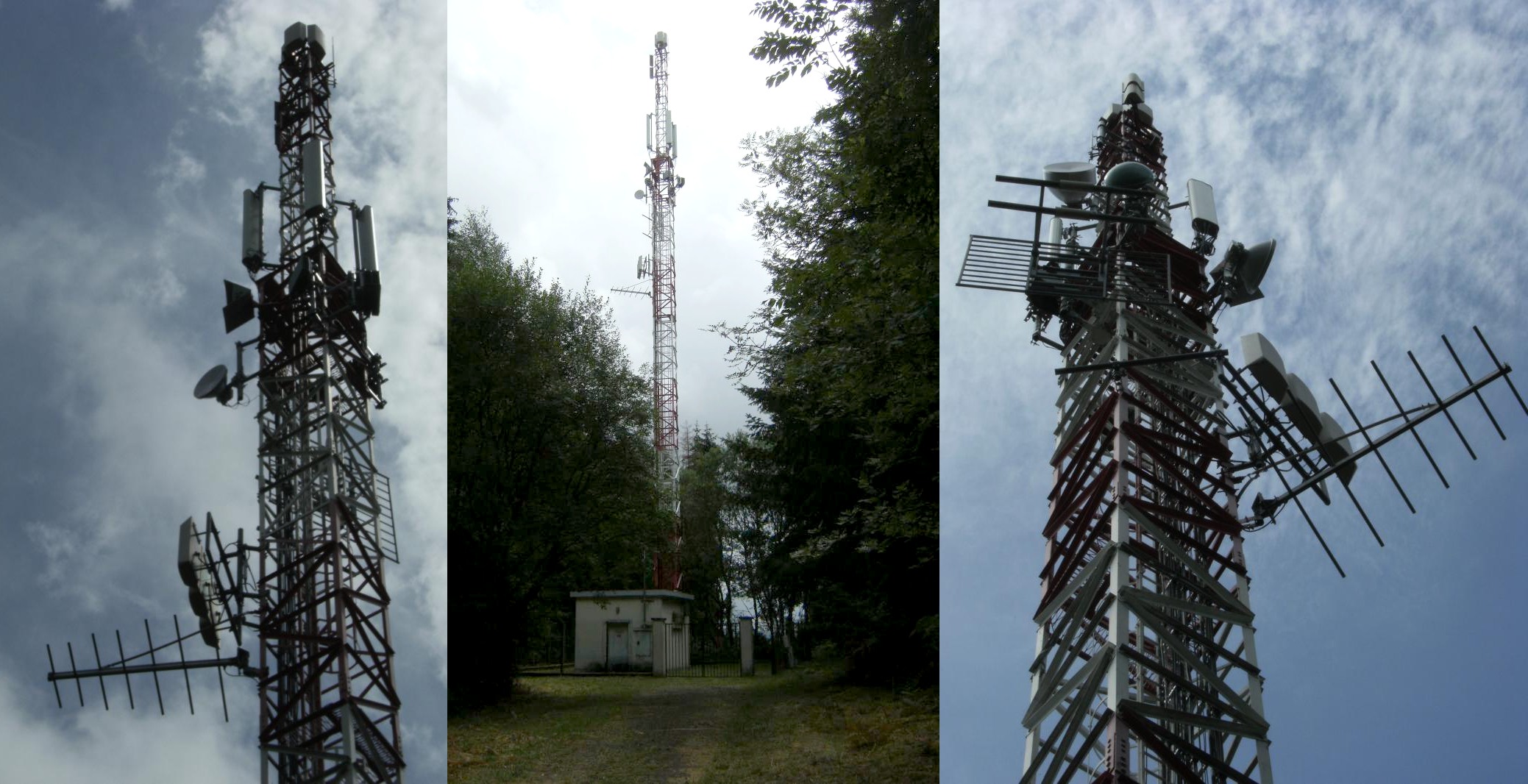

:arrow: Localisation du pylône TDF du Chemin de Montouyol, lieu-dit Le Bouchet, commune de Courpière :



Cliquez sur l'image pour l'agrandir
(photo de nono63)
d'autres photos de non63 sont disponibles : 1, 2, 3, 4, 5

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 2W (TDF).
R1: 25H 1,9W (TDF).
R6: 28H 1,9W (TDF).
R7: 29H 2W (TDF).
R4: 30H 1,9W (TDF).
R2: 47H 2W (TDF).

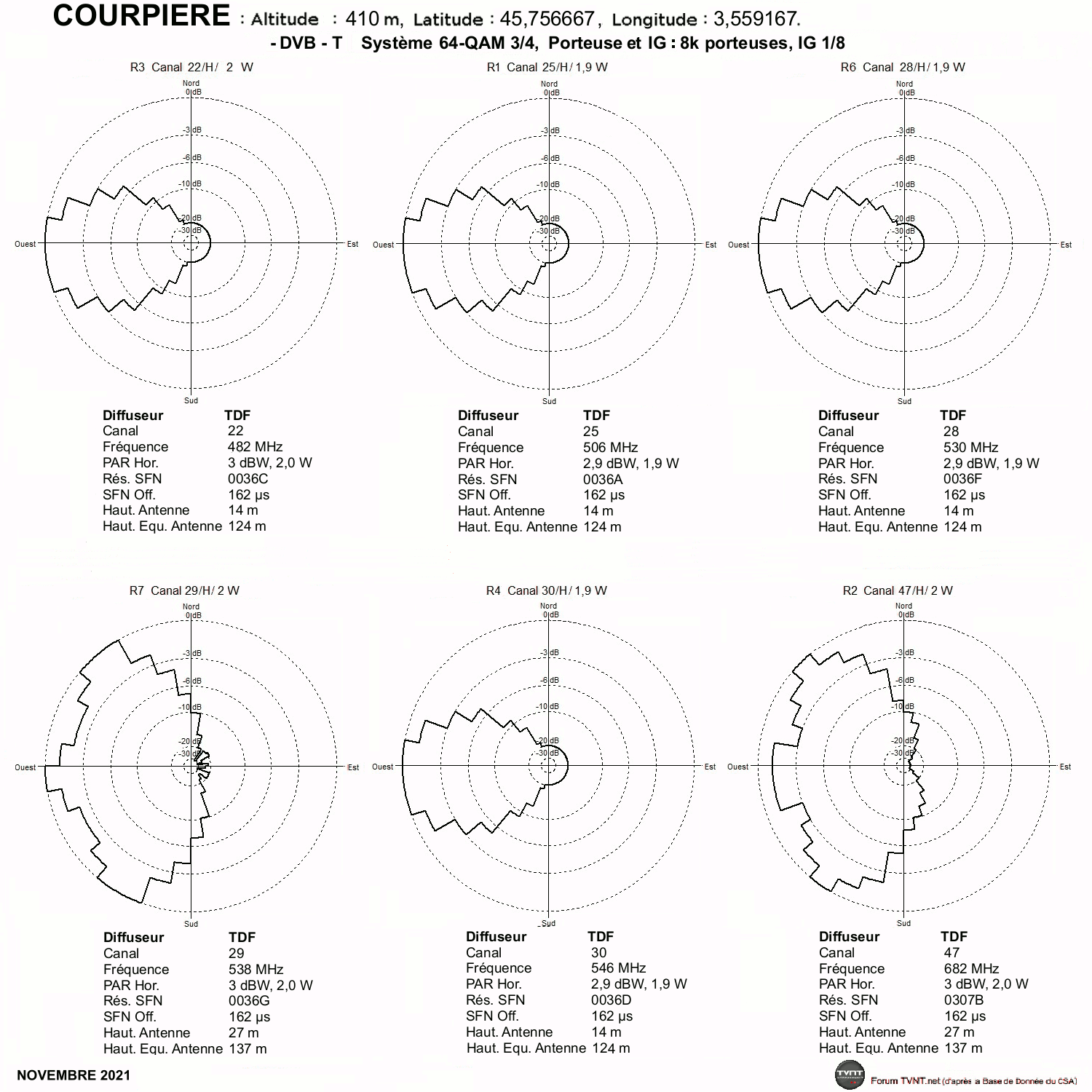

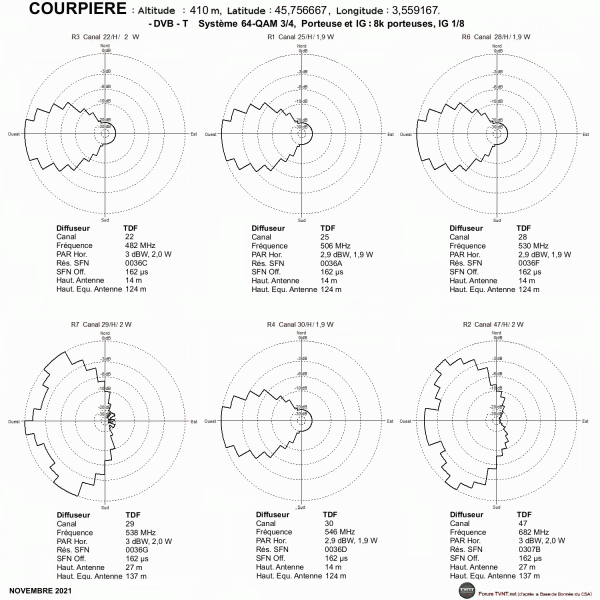

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

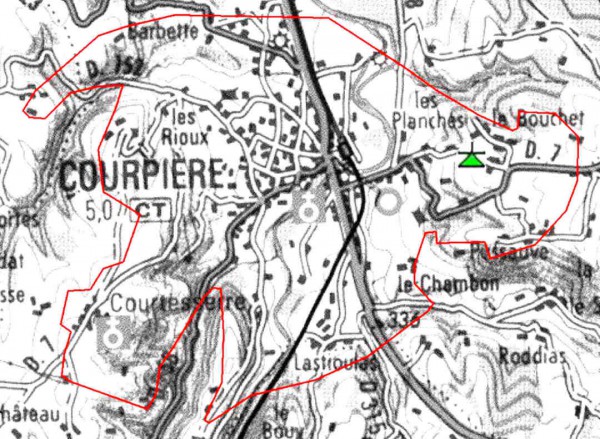

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

JOB - LE MUR

:arrow: Localisation du pylône de La Visseyre, commune de Job.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 3W (TOWERCAST).
R1: 23H 3W (TOWERCAST).
R6: 28H 3W (TOWERCAST).
R7: 29H 3W (TOWERCAST).
R4: 30H 3W (TOWERCAST).
R2: 47H 3W (TOWERCAST).

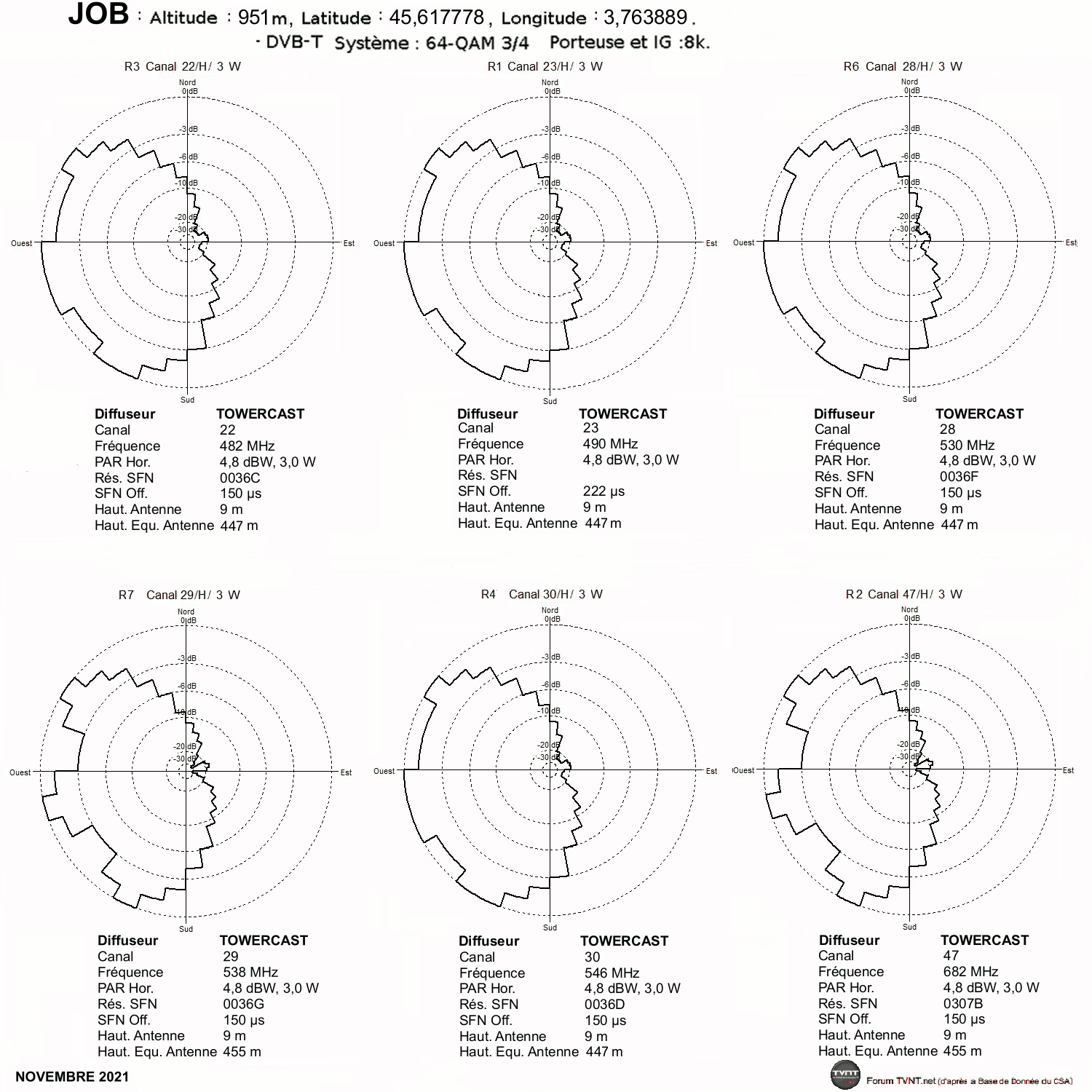

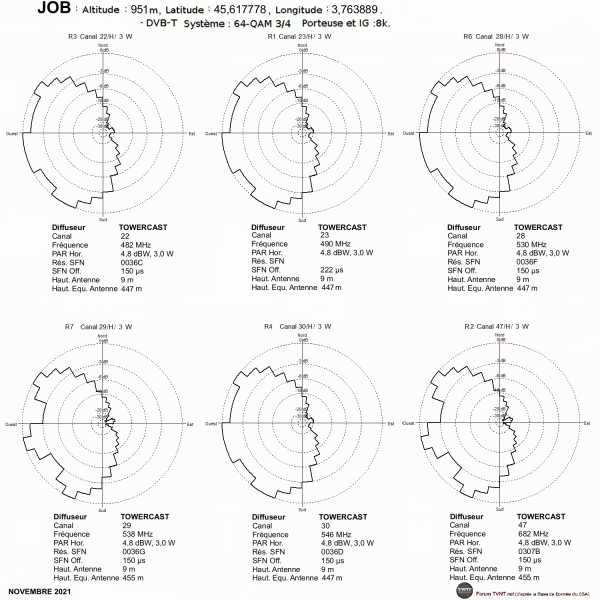

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

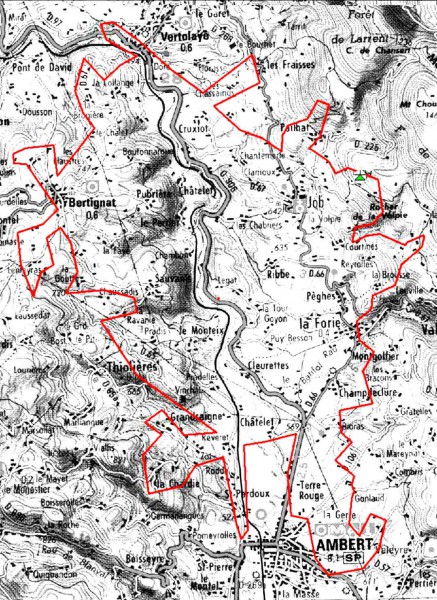

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LA BOURBOULE 1 - PUY DE PRÉCHONNET

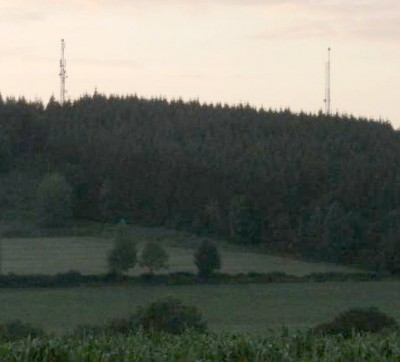

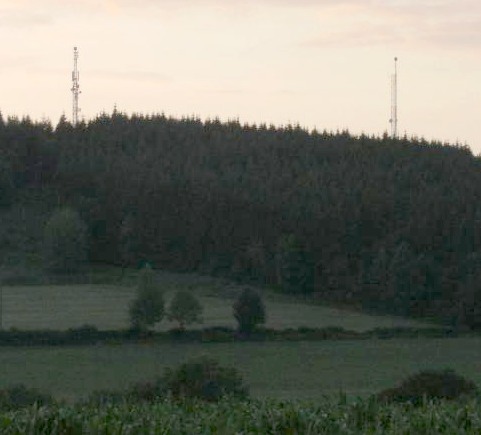

Il y a 2 pylônes sur le site de Préchonnet, sur la commune de Bourg-Lastic :

la bourboule 1 vue générale.jpg
cliquer sur la photo pour agrandir
photo de nono63, une autre vue ici

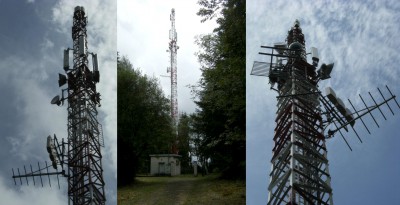

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 et R6 :

d'autres photos sont disponibles ici.

la bourboule 1 TDF.jpg
cliquer sur la photo pour agrandir
photos de nono63, d'autres détails du site ici

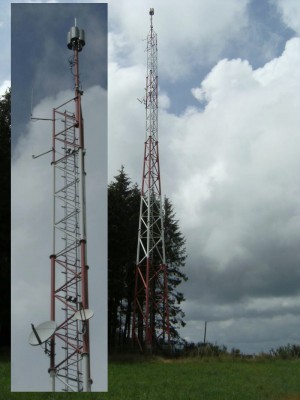

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R7.

la bourboule 1 ITAS-TIM.jpg
cliquer sur la photo pour agrandir
photos de nono63, d'autres détails du site ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 30W (TDF).
R1: 25H 30W (TDF).
R6: 28H 30W (TDF).
R4: 30H 30W (TDF).
R7: 40H 30W (TDF).
R2: 47H 30W (TDF).

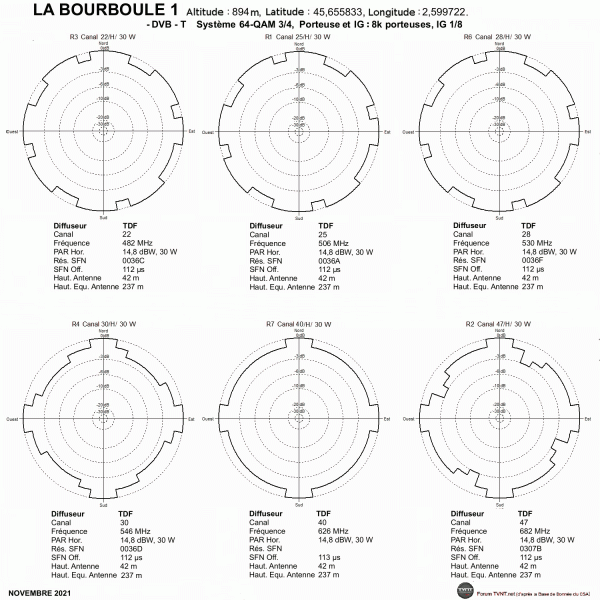

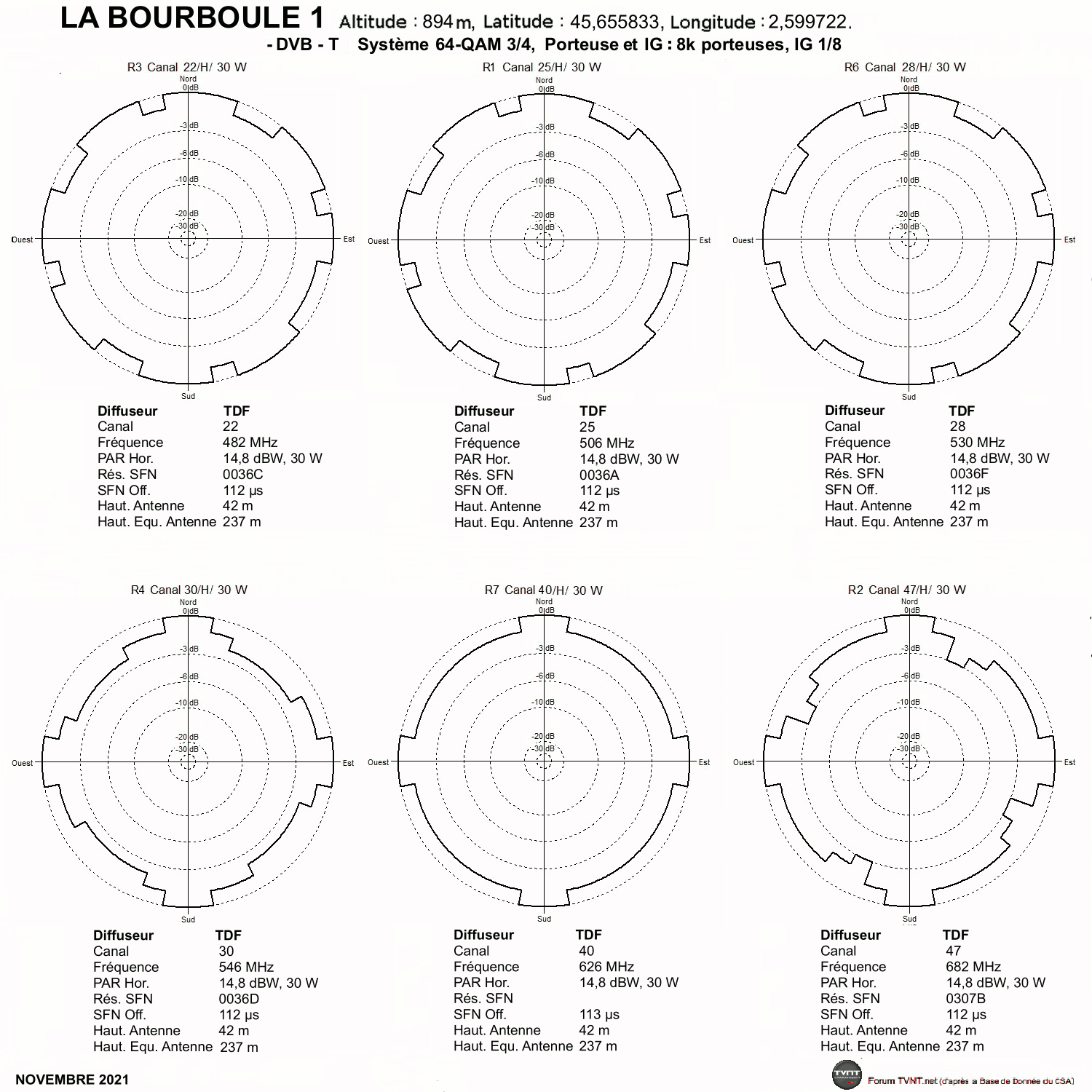

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA BOURBOULE 1.gif

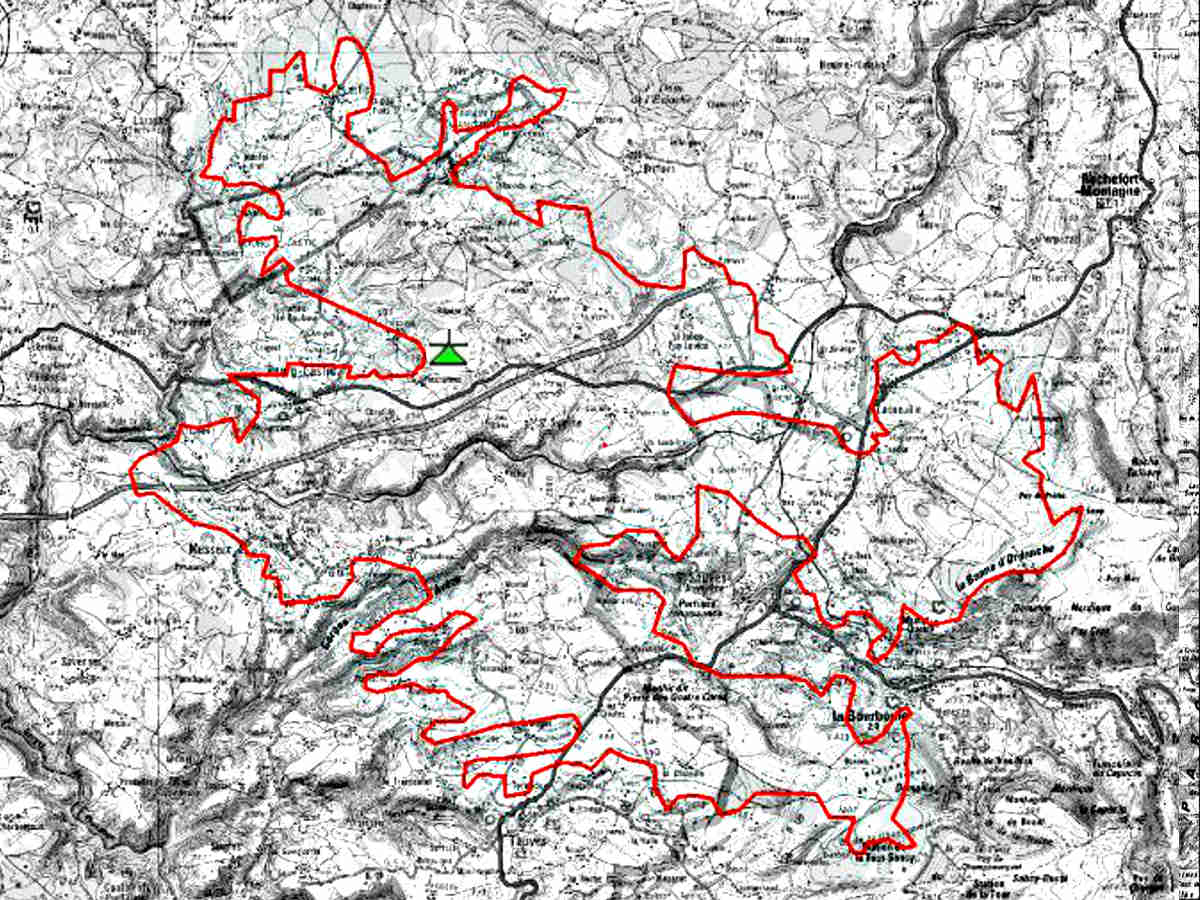

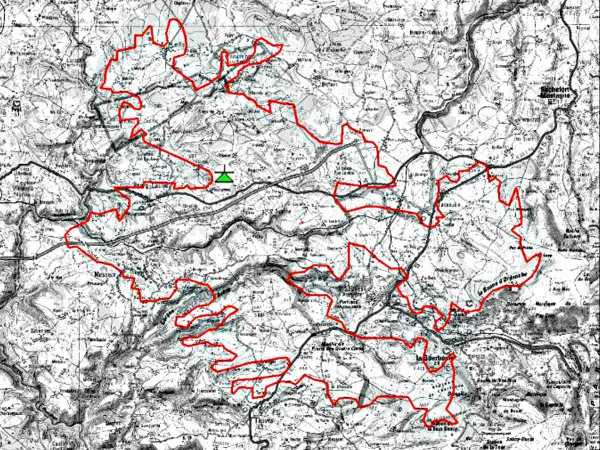

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
La Bourboule 1.jpg


-------------------------------------------------------------------------------------

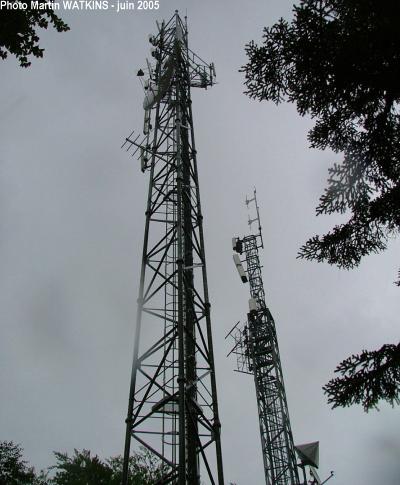

LA BOURBOULE 2 - SUD - BOIS DE CHARLANNES

Il y a 2 pylônes sur le site du Bois de Charlannes, commune de La Bourboule, ils sont très proches l'un de l'autre :

:arrow: Localisation du pylône TDF, qui diffuse les multiplex R2:

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERCAST, qui diffuse les multiplex R1, R3, R6 et R7 :

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 5,8W (TOWERCAST).
R6: 28H 5,4W (TOWERCAST).
R4: 30H 5,4W (TOWERCAST).
R1: 35H 5,8W (TOWERCAST).
R7: 40H 6,5W (TOWERCAST).
R2: 47H 6,2W (TDF).

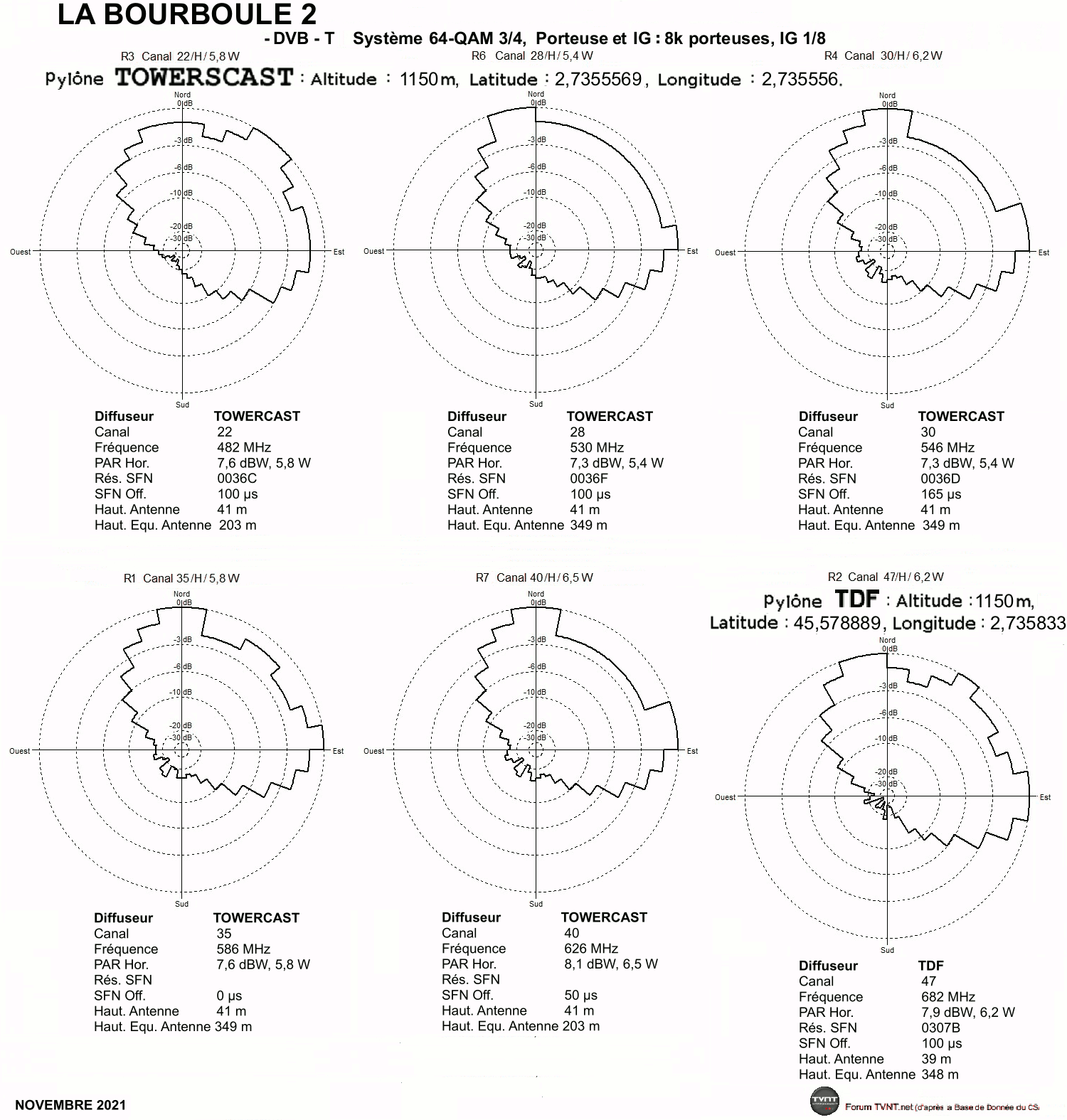

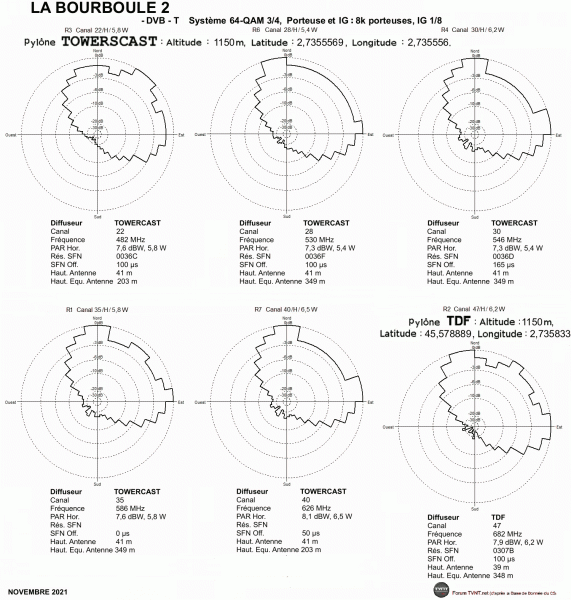

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA BOURBOULE 2.gif

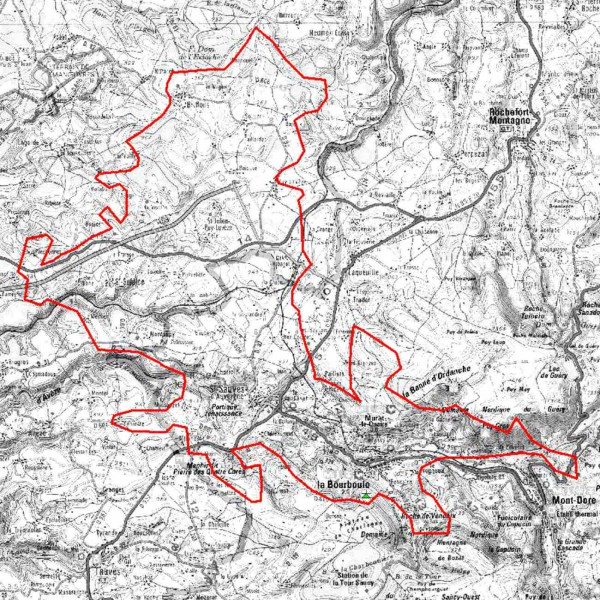

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
La Bourboule 2.JPG


-------------------------------------------------------------------------------------

LA MONNERIE-LE-MONTEL - SOLIÈRES

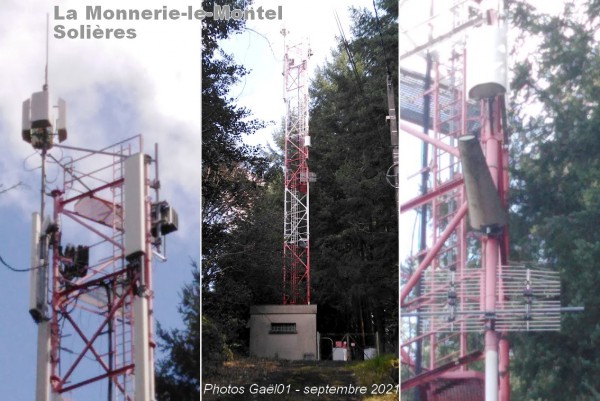

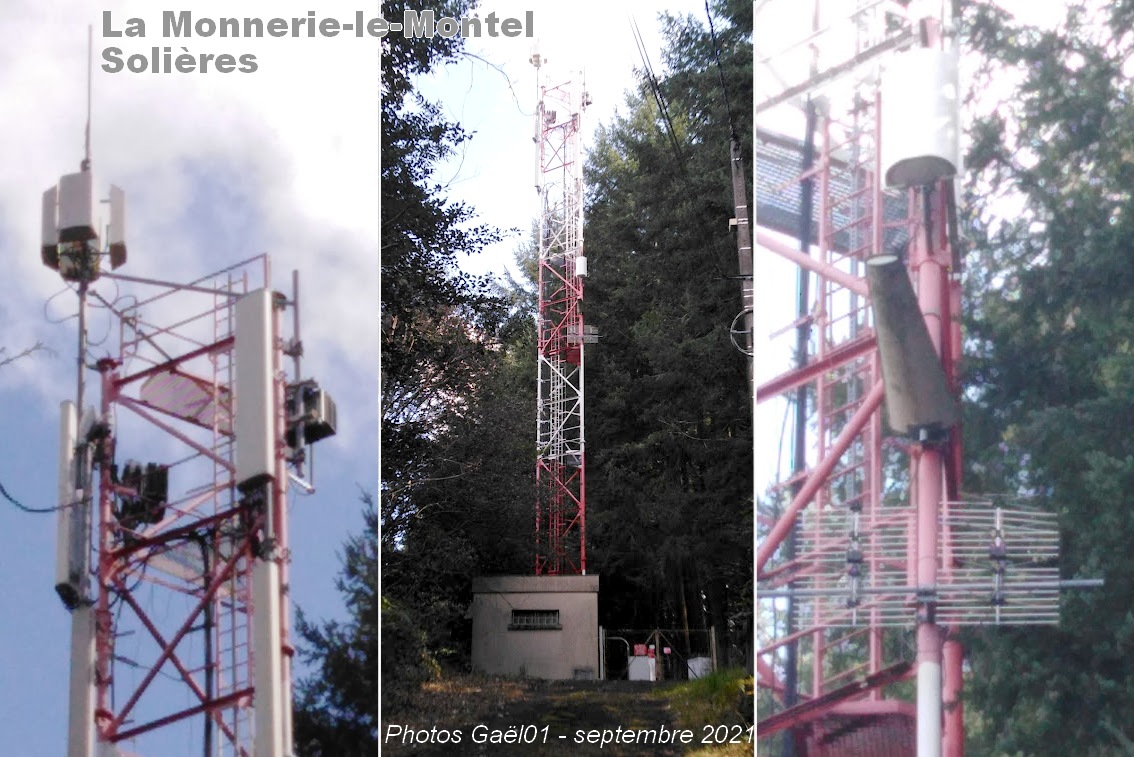

:arrow: Localisation du pylône TDF de Solières, sur la commune de Celles-sur-Dourolle.

63 La Monnerie-le-Montel - Solières.jpg

cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 490mW (TDF).
R1: 25H 480mW (TDF).
R6: 28H 480mW (TDF).
R7: 29H 500mW (TDF).
R4: 30H 480mW (TDF).
R2: 47H 500mW (TDF).

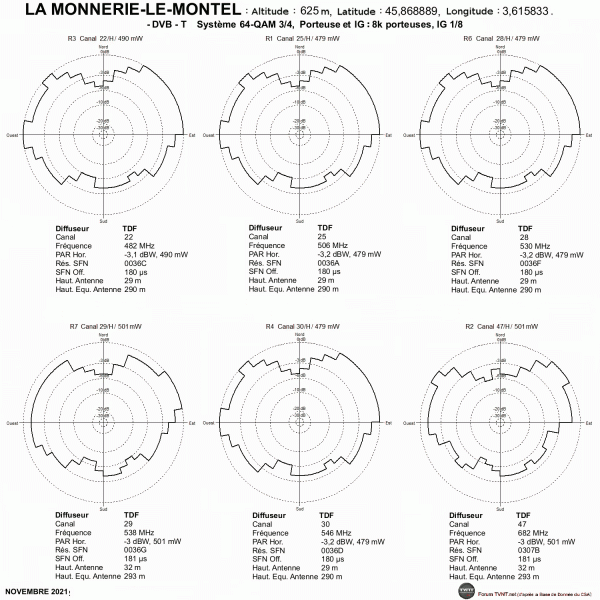

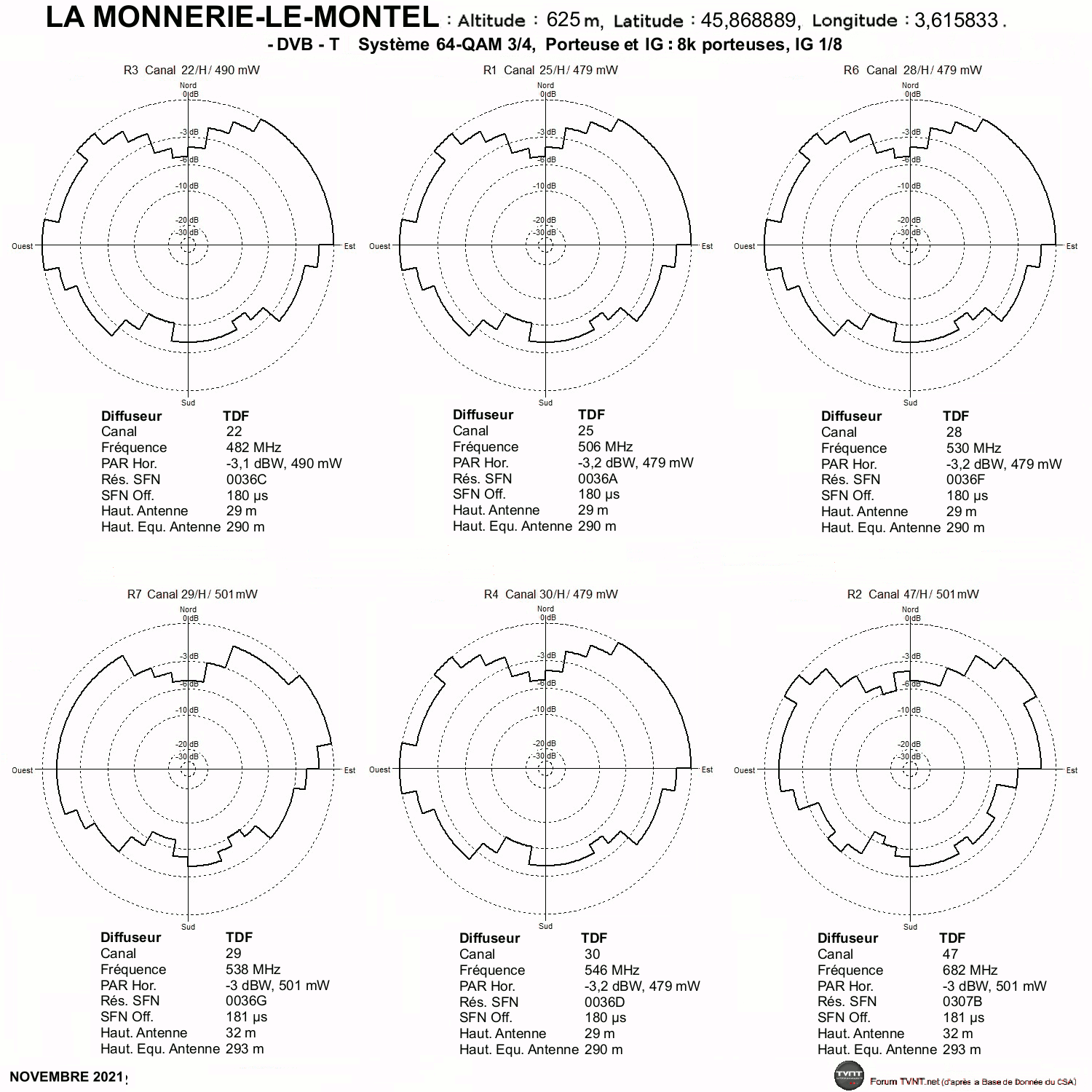

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA MONNERIE-LE-MONTEL.gif

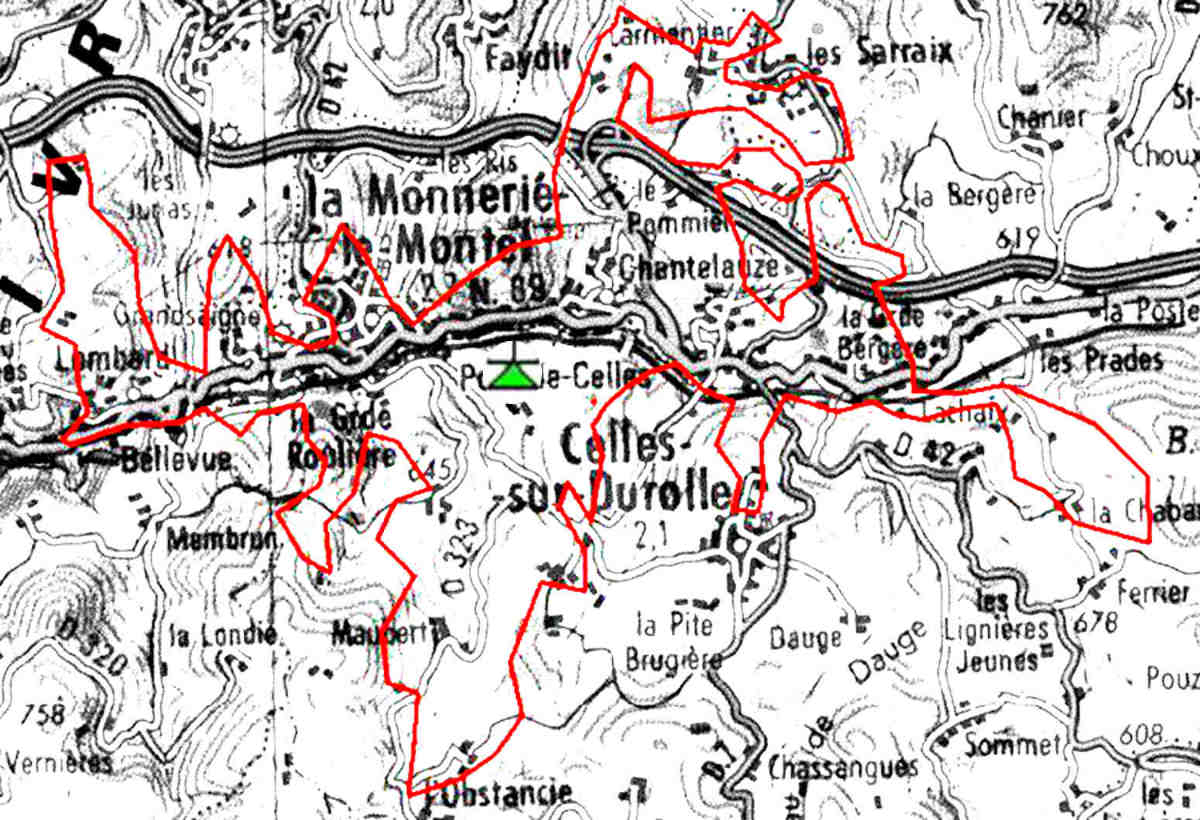

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
La Monnerie-Le-Montel.JPG


-------------------------------------------------------------------------------------

MONT-DORE - FERME DE L'ANGLE

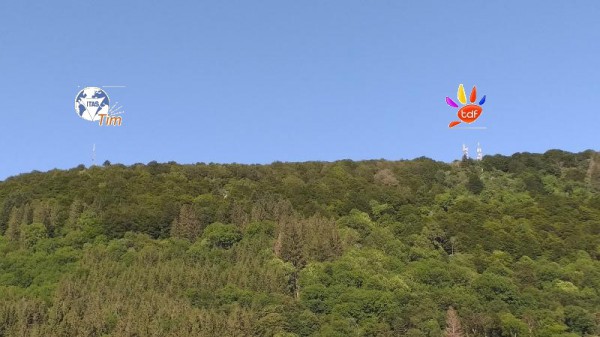

Il y a 2 pylônes sur le site de la Ferme de l'Angle, commune de Mont-Dore :

63  Mont-Dore Ferme de l'Angle TDF&ITAS.jpg

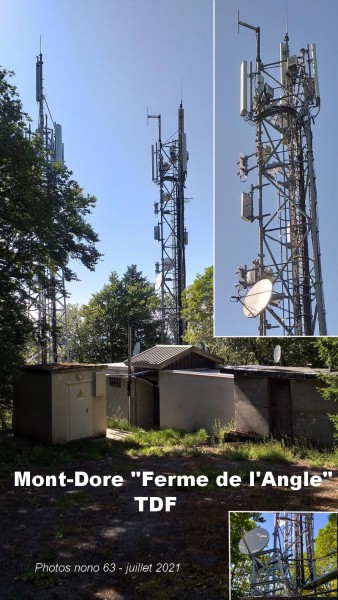

:arrow: Localisation du pylône TDF, qui diffuse les multiplex R2, R3, R4, R6 et R7 :

d'autres photos sont disponibles ici.

63  Mont-Dore Ferme de l'Angle TDF.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

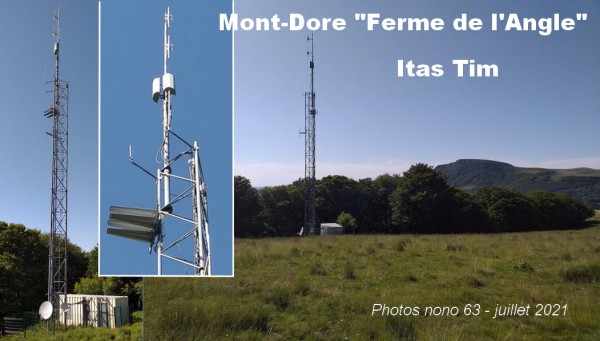

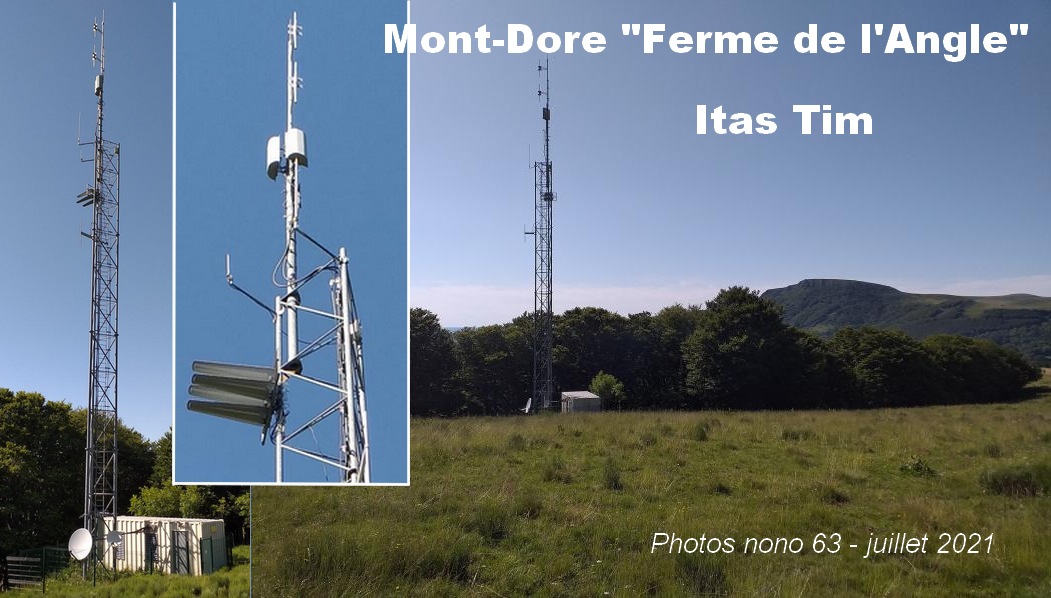

:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R1.

63  Mont-Dore Ferme de l'Angle ITAS.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 1,5W (TDF).
R3: 22H 1,4W (TDF).
R6: 28H 1,4W (TDF).
R7: 29H 1,4W (TDF).
R4: 30H 1,5W (TDF).
R2: 47H 1,4W (TDF).

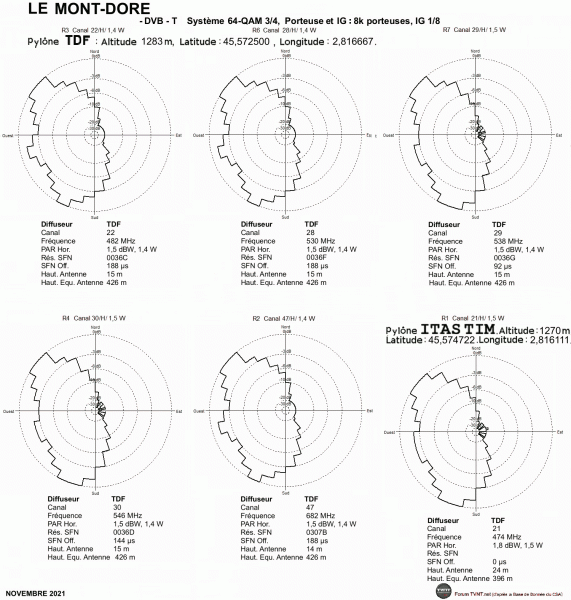

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

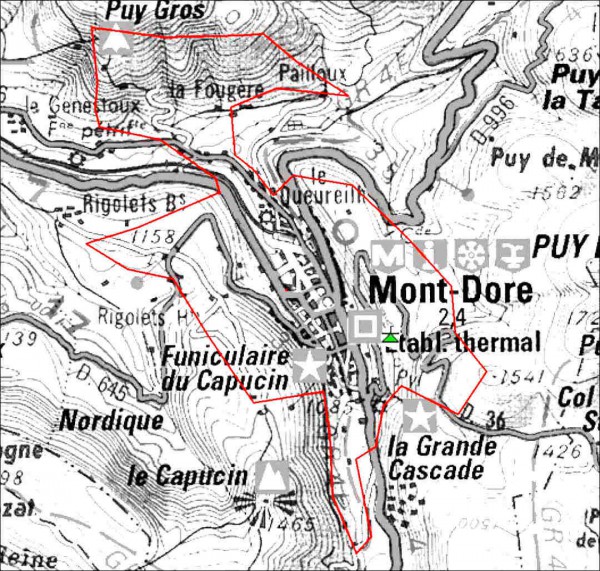

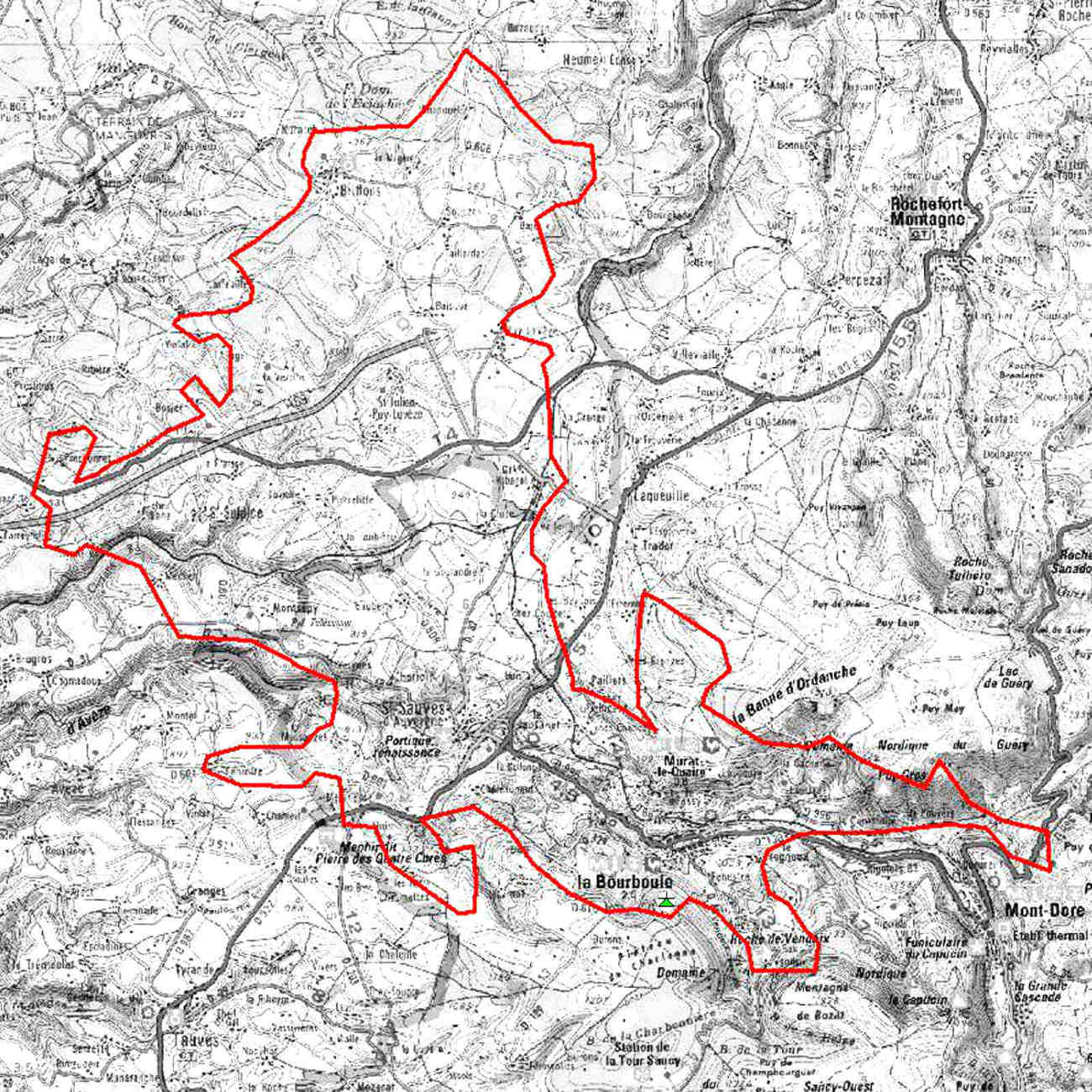

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Mont Dor.JPG


-------------------------------------------------------------------------------------

ORBEIL 2 - LE CHAUFFOUR

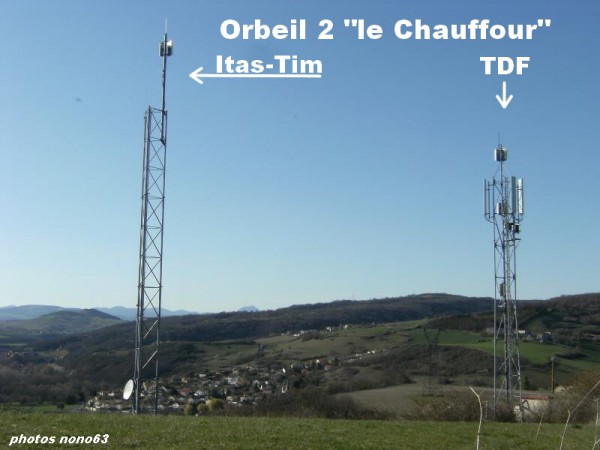

Il y a 2 pylônes sur le site du Chauffour, commune d'Orbeil :
63 Orbeil 2 le Chauffour.jpg

cliquer sur l'image pour l'agrandir
photos nono63, d'autres photos sous ce lien

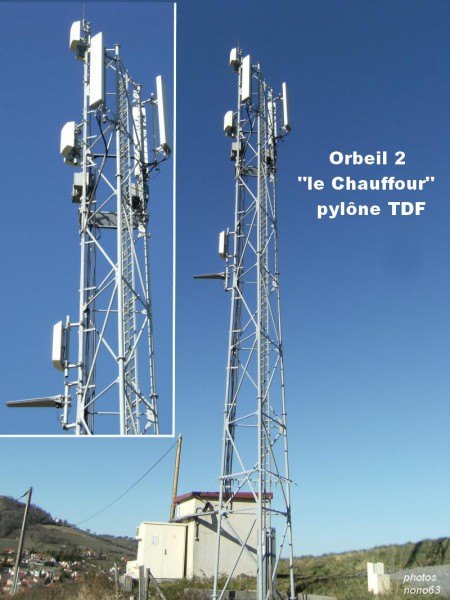

:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R2 et R4.
63 Orbeil 2 le ChauffourTDF.jpg

cliquer sur l'image pour l'agrandir photos nono63

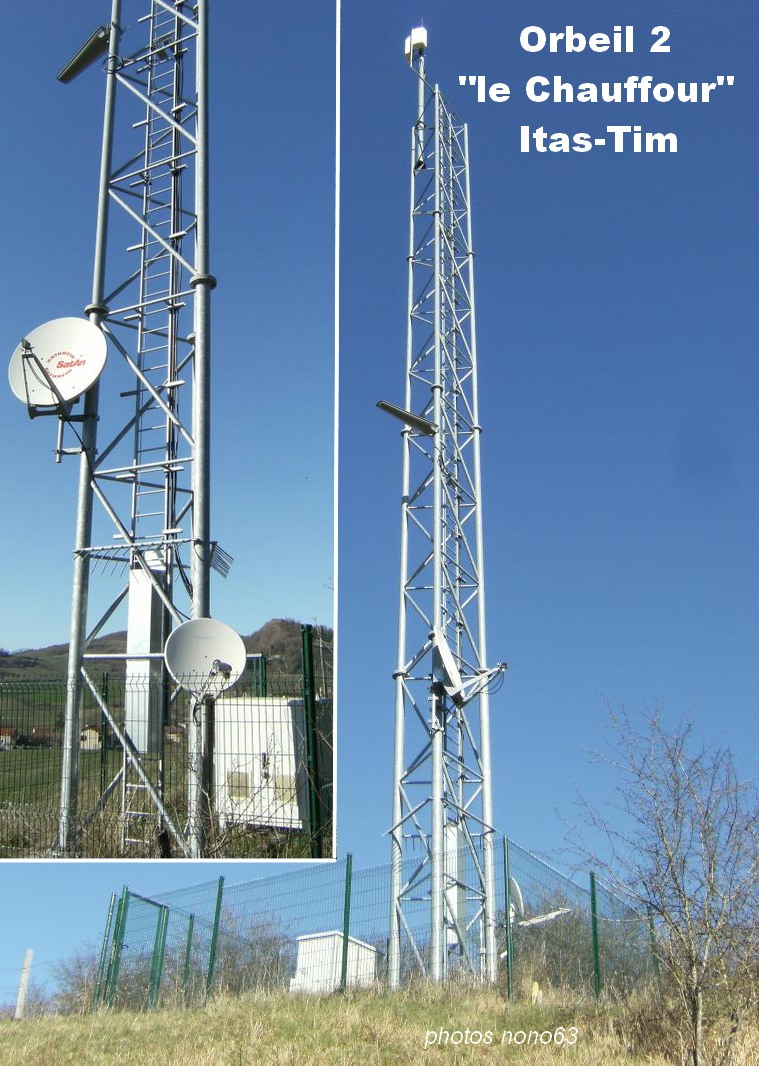

:arrow:Localisation du pylône ITAS-TIM qui diffuse le multiplex R6 et R7.
63 Orbeil 2 le Chauffour Itas-Tim.jpg

cliquer sur l'image pour l'agrandir photos nono63

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25V 1W (TDF).
R6: 28V 1W (TDF).
R7: 29V 1W (TDF).
R4: 30V 1W (TDF).
R2: 47V 1W (TDF).

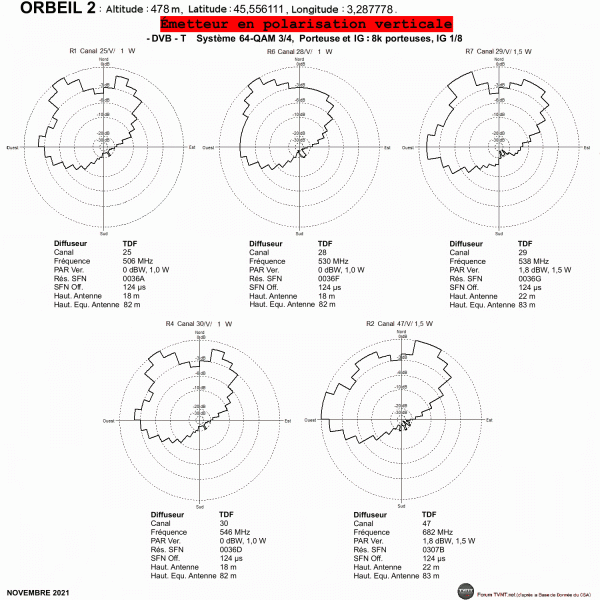

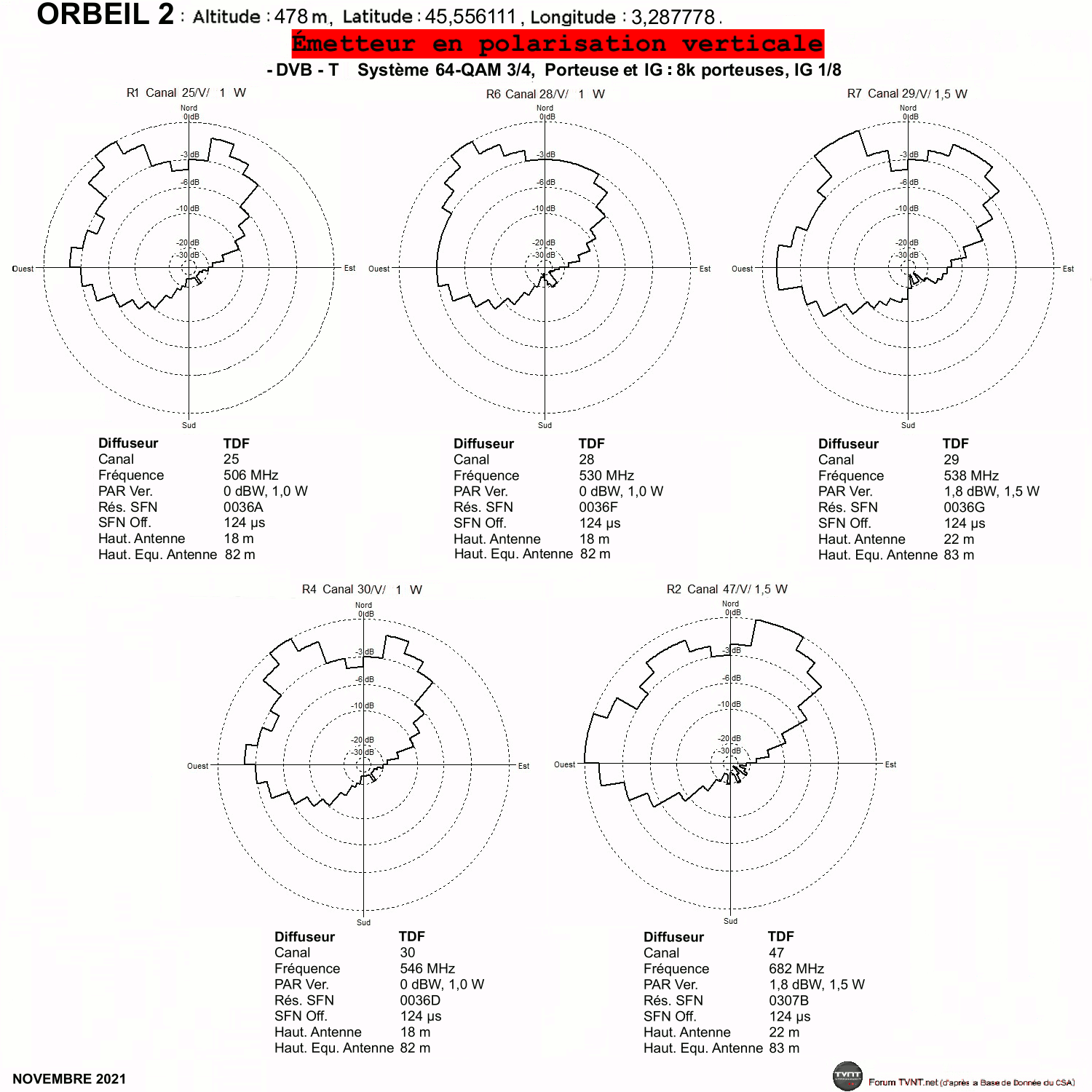

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ORBEIL 2.gif

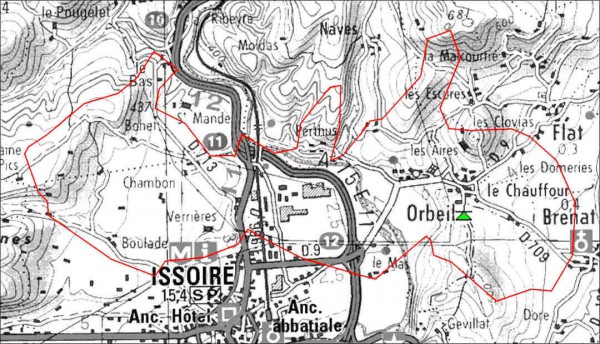

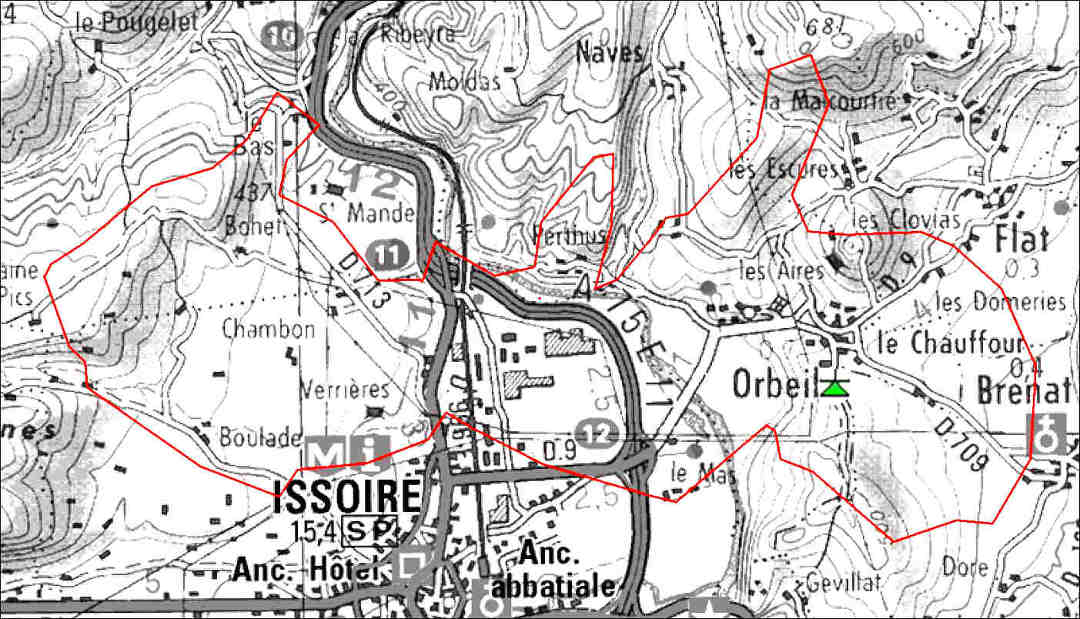

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Orbeil 2.JPG


-------------------------------------------------------------------------------------

ORCET - LES QUEILLES

:arrow: Localisation du pylône ITAS TIM des Queilles, commune d'Orcet :

Orcet les Queuilles.jpg
cliquer sur la photo pour agrandir
Photos de nono63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 3W (TDF).
R1: 25H 1,2W (TDF).
R6: 28H 1,2W (TDF).
R7: 29H 1,2W (TDF).
R4: 30H 1,2W (TDF).
R2: 47H 1,2W (TDF).

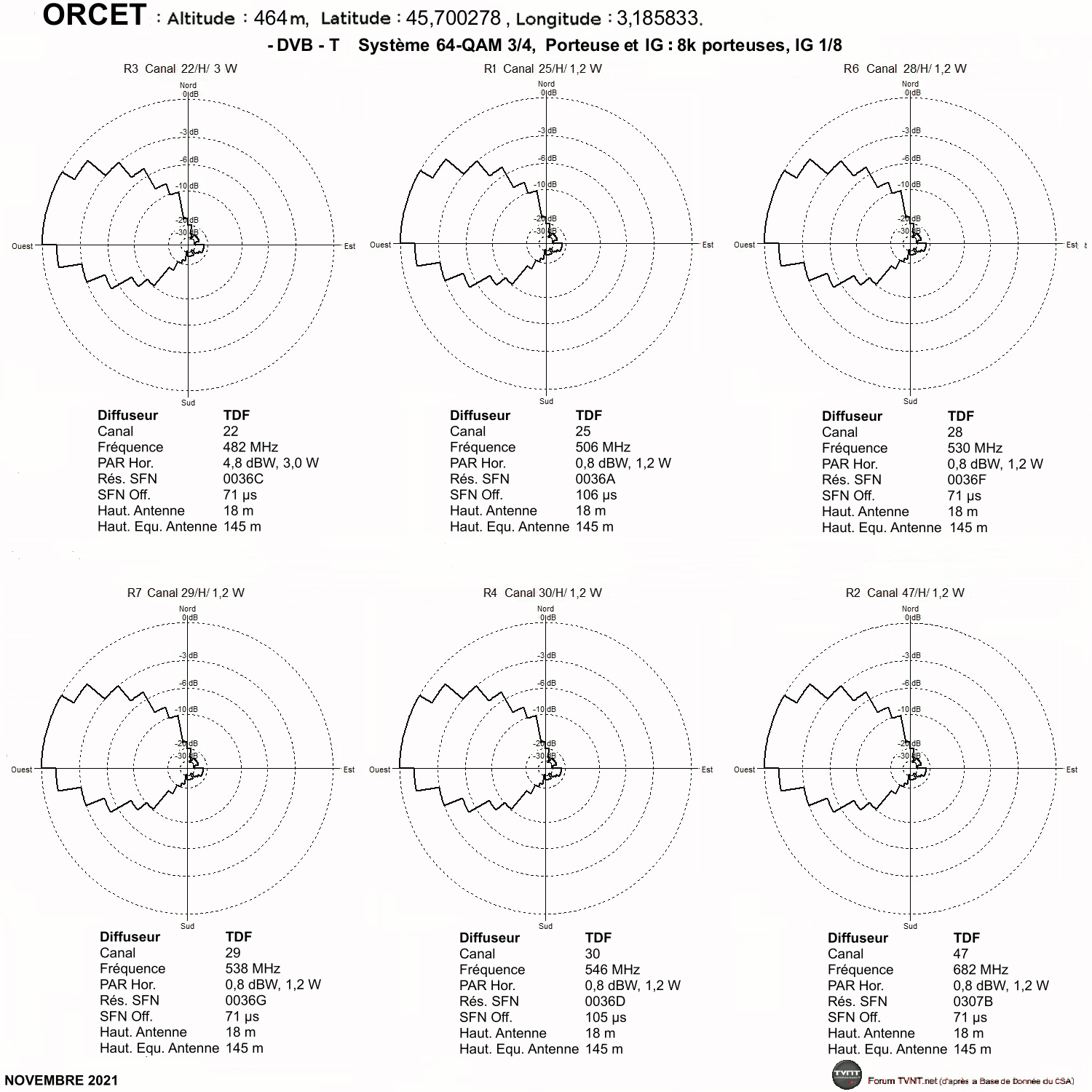

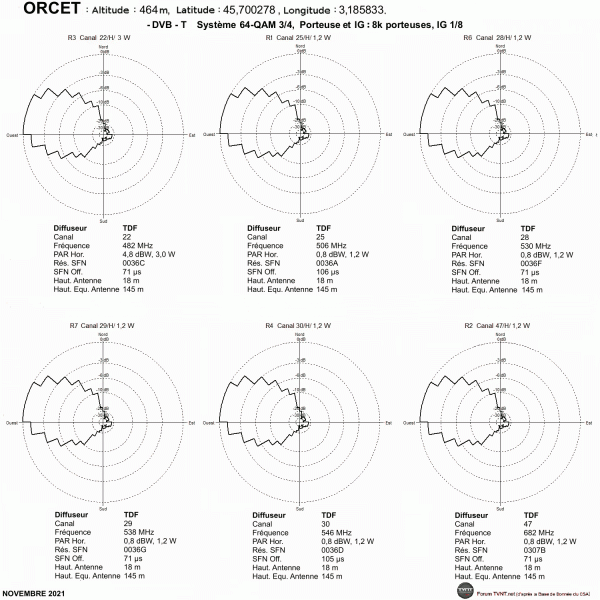

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PERRIER - PUY DE MERCŒUR

:arrow: Localisation du pylône TDF de Puy de Mercoeur, commune de Perrier.

63 Perrier, puy de mercoeur.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 15W (TOWERCAST).
R1: 25H 15W (TOWERCAST).
R6: 28H 15W (TOWERCAST).
R7: 29H 15W (TOWERCAST).
R4: 30H 15W (TOWERCAST).
R2: 47H 15W (TDF).

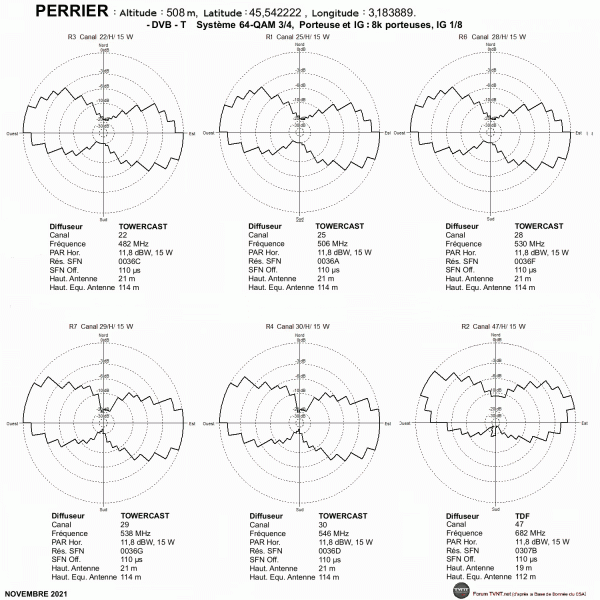

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

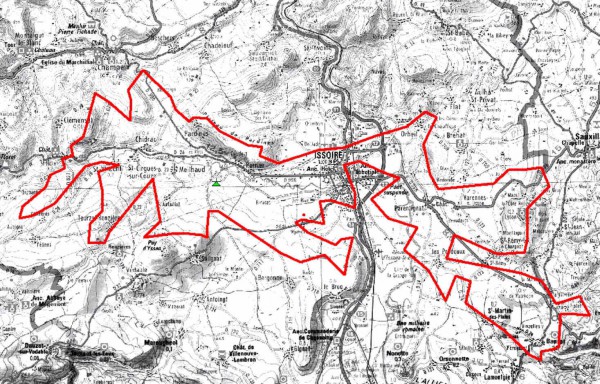

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PUY-DE-SAINT-ROMAIN - MIREFLEURS

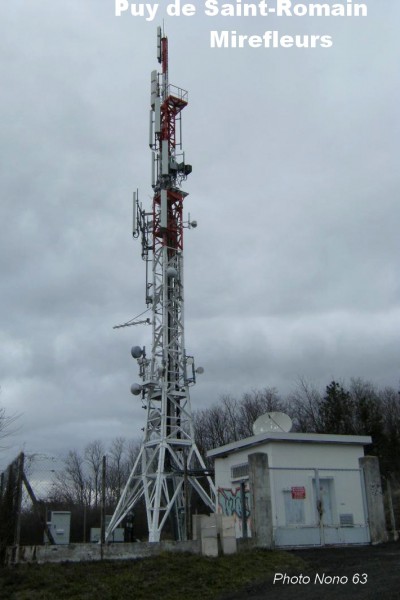

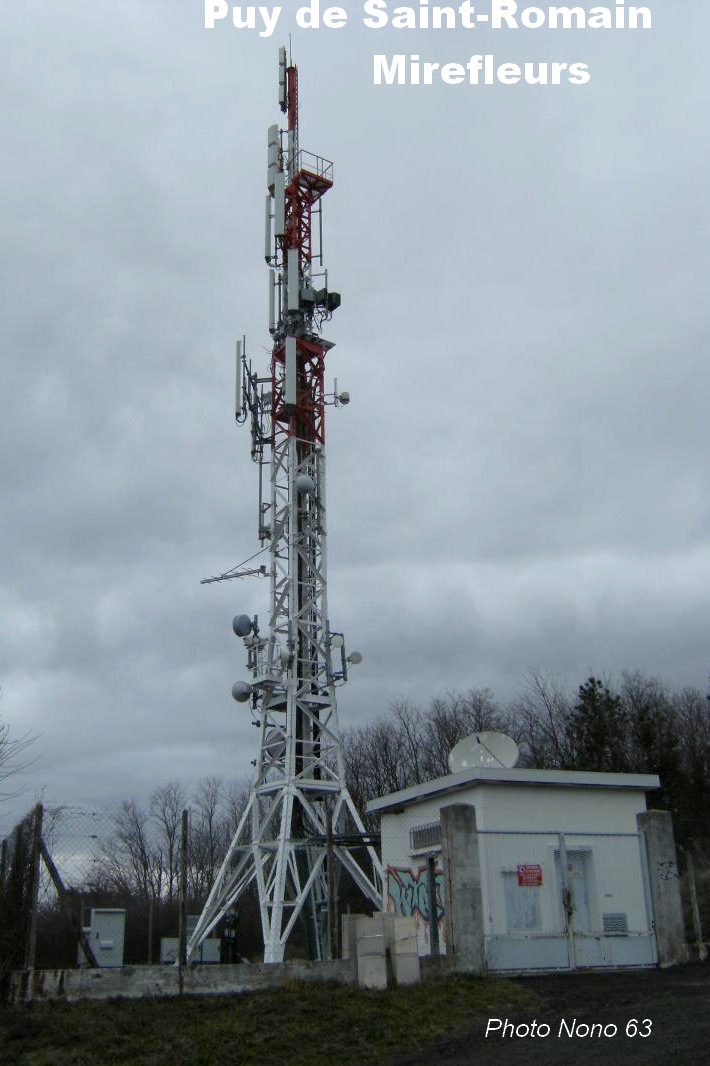

:arrow: Localisation du pylône TDF de Vallon des Bouys, sur la commune de Mirefleurs.

D'autres photos sont disponibles ici

63 Puy St-Romain Mirefleurs.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien
et plus récentes sous cet autre lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 100W (TDF).
R1: 25H 100W (TDF).
R6: 28H 100W (TDF).
R7: 29H 100W (TDF).
R4: 30H 100W (TDF).
R2: 47H 100W (TDF).

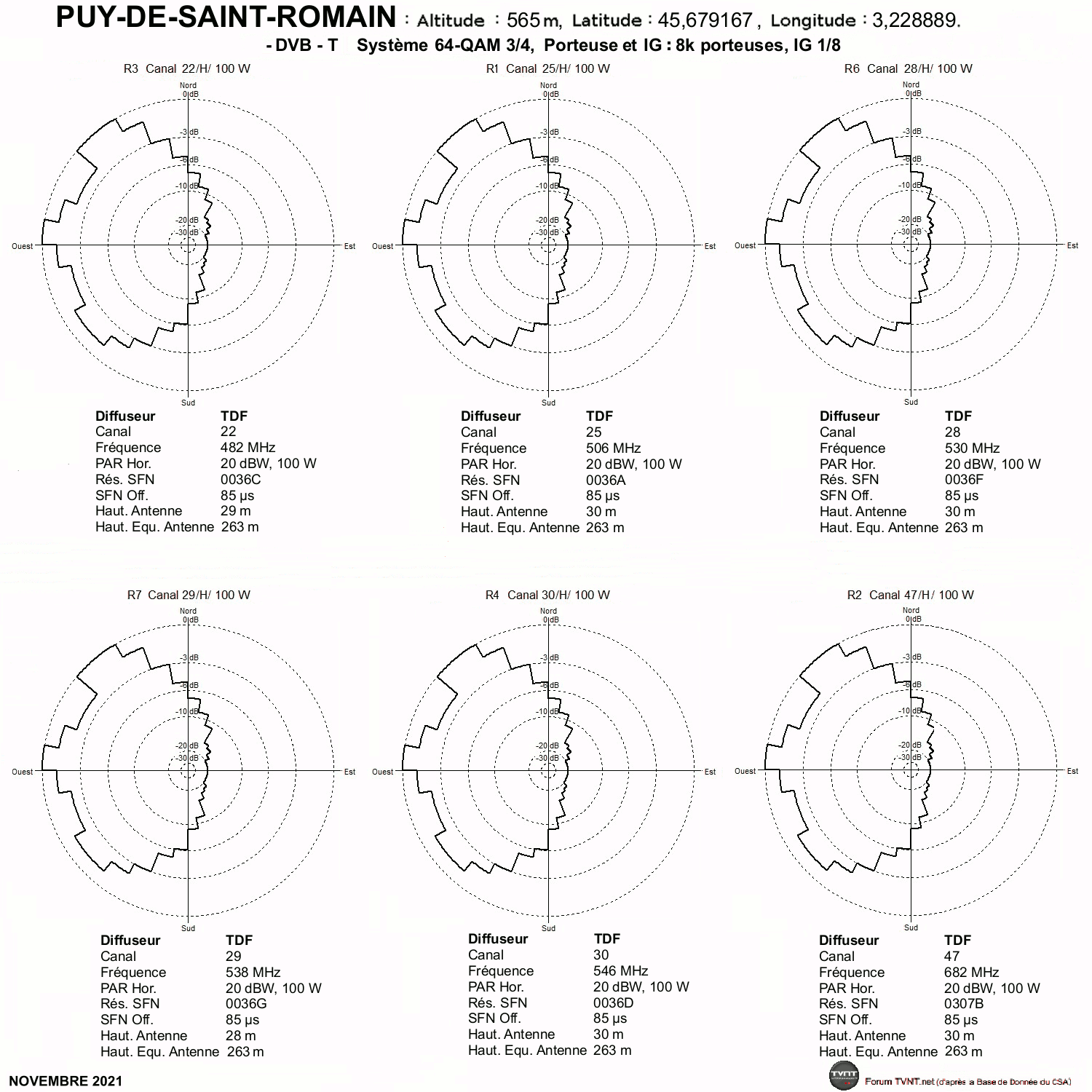

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

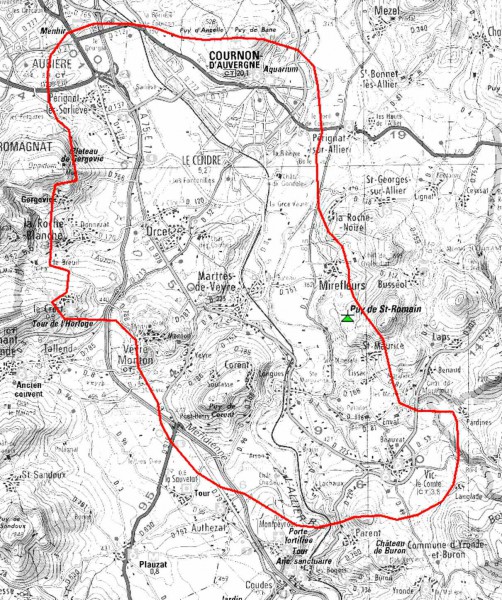

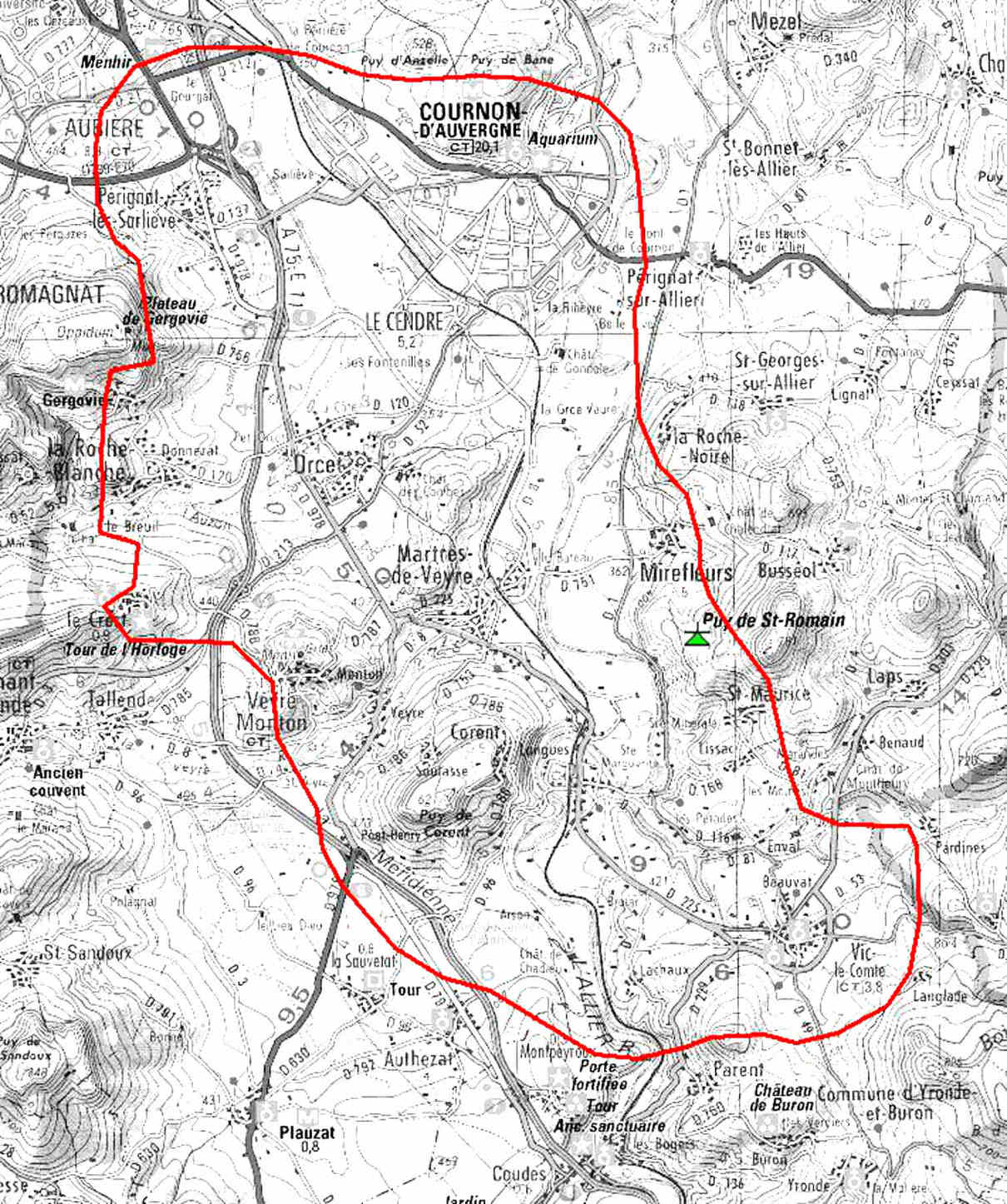

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ROMAGNAT - PUY BLANC

:arrow: Localisation du pylône TDF de Puy Blanc, commune de Romagnat.

63 Romagnat.jpg
cliquer sur la photo pour agrandir
Photos de nono63, d'autre photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,1W (TDF).
R1: 25H 1,1W (TDF).
R6: 28H 1,2W (TDF).
R7: 29H 2,4W (TDF).
R4: 30H 1,1W (TDF).
R2: 47H 2,4W (TDF).

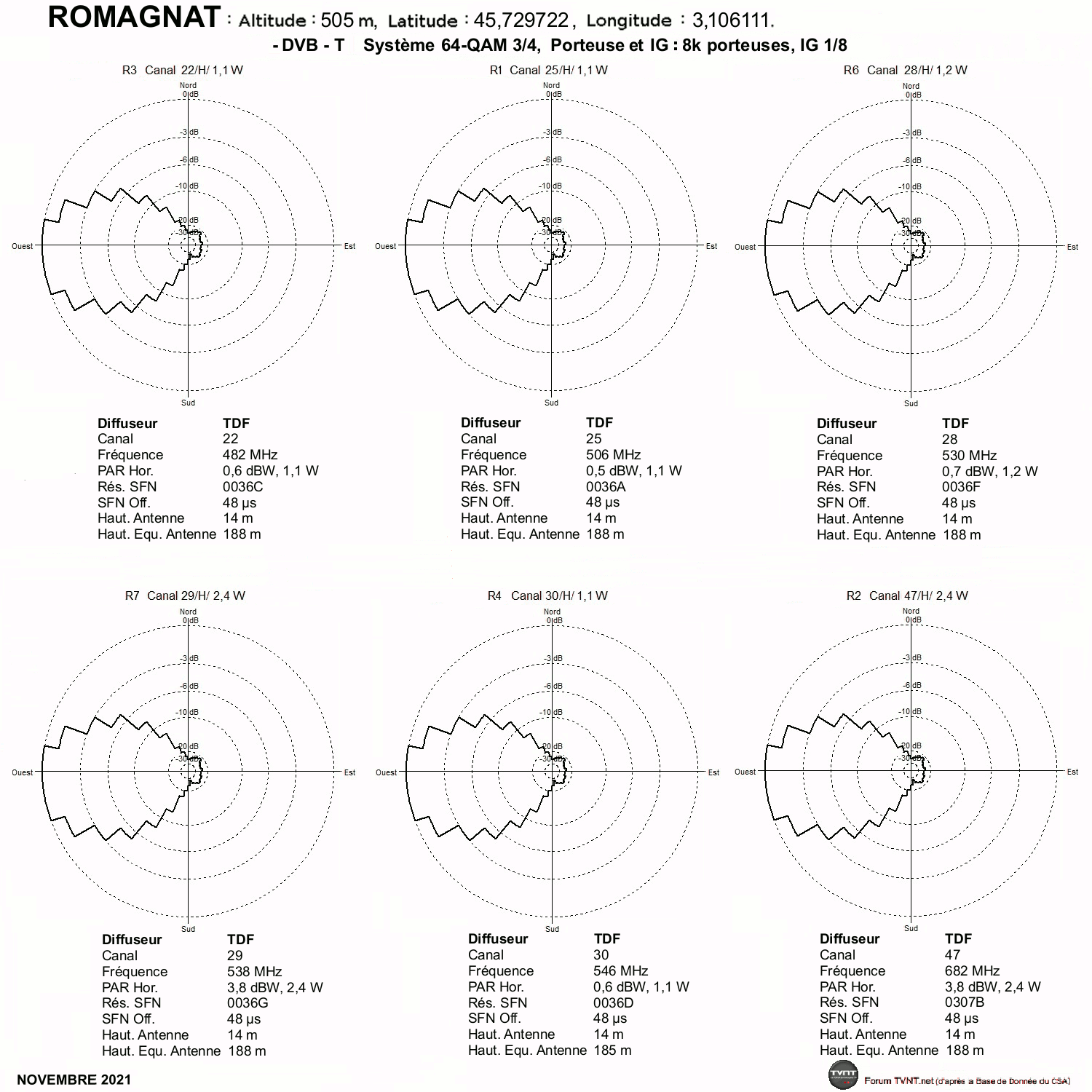

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

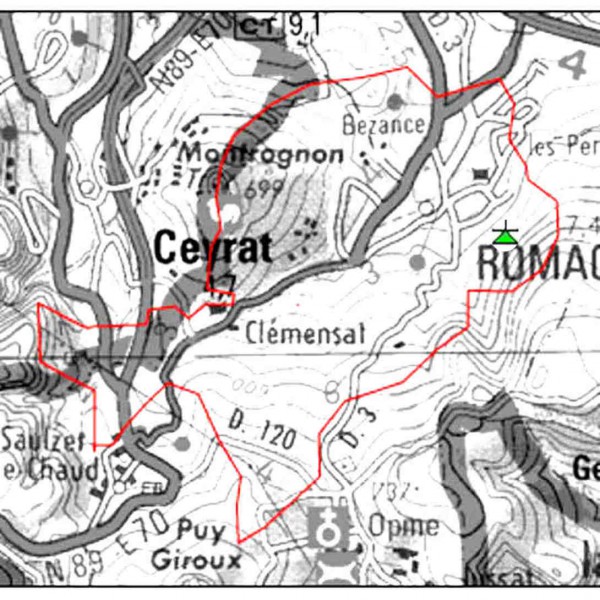

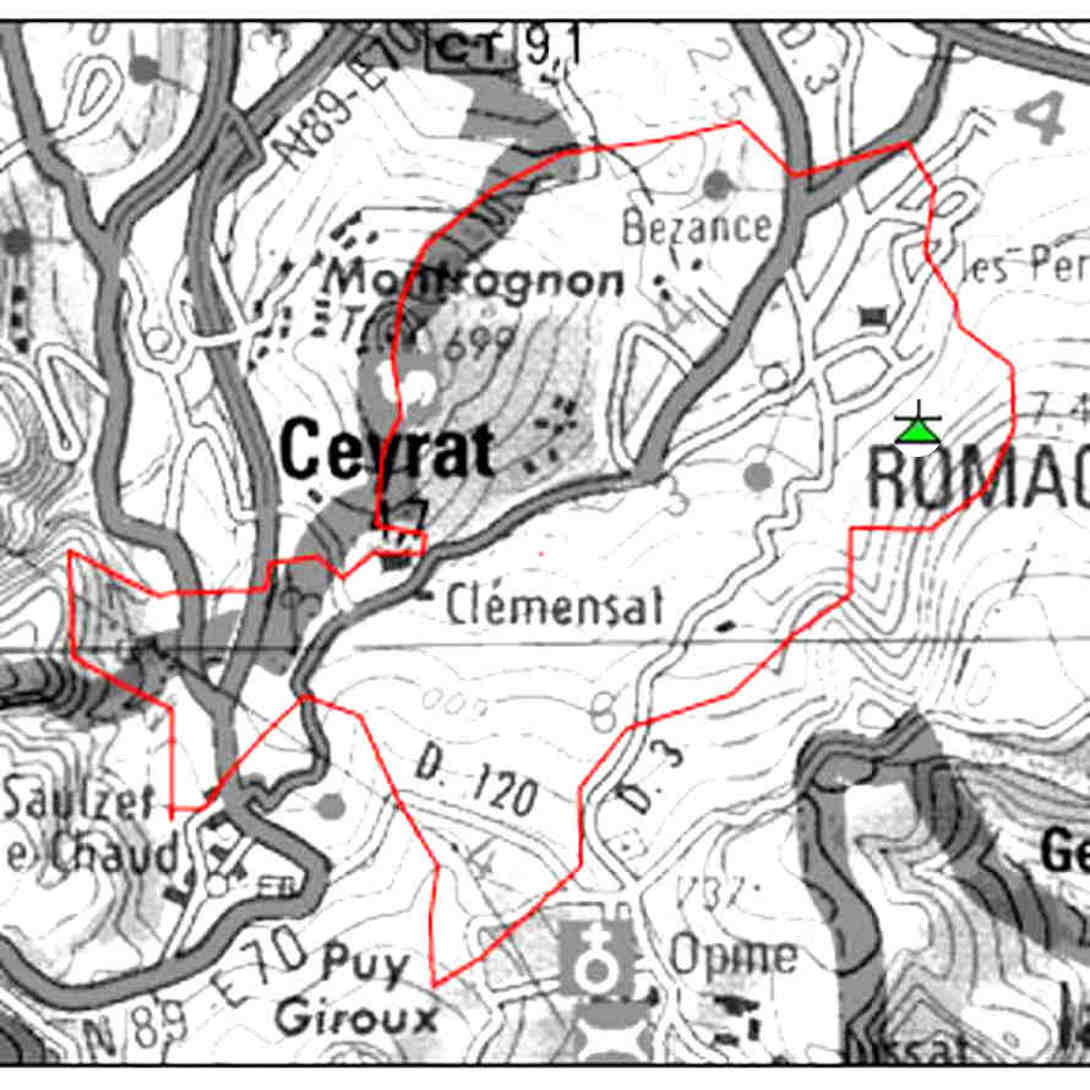

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

SAINT-AMANT-ROCHE-SAVINE - ROCHE SAVINE

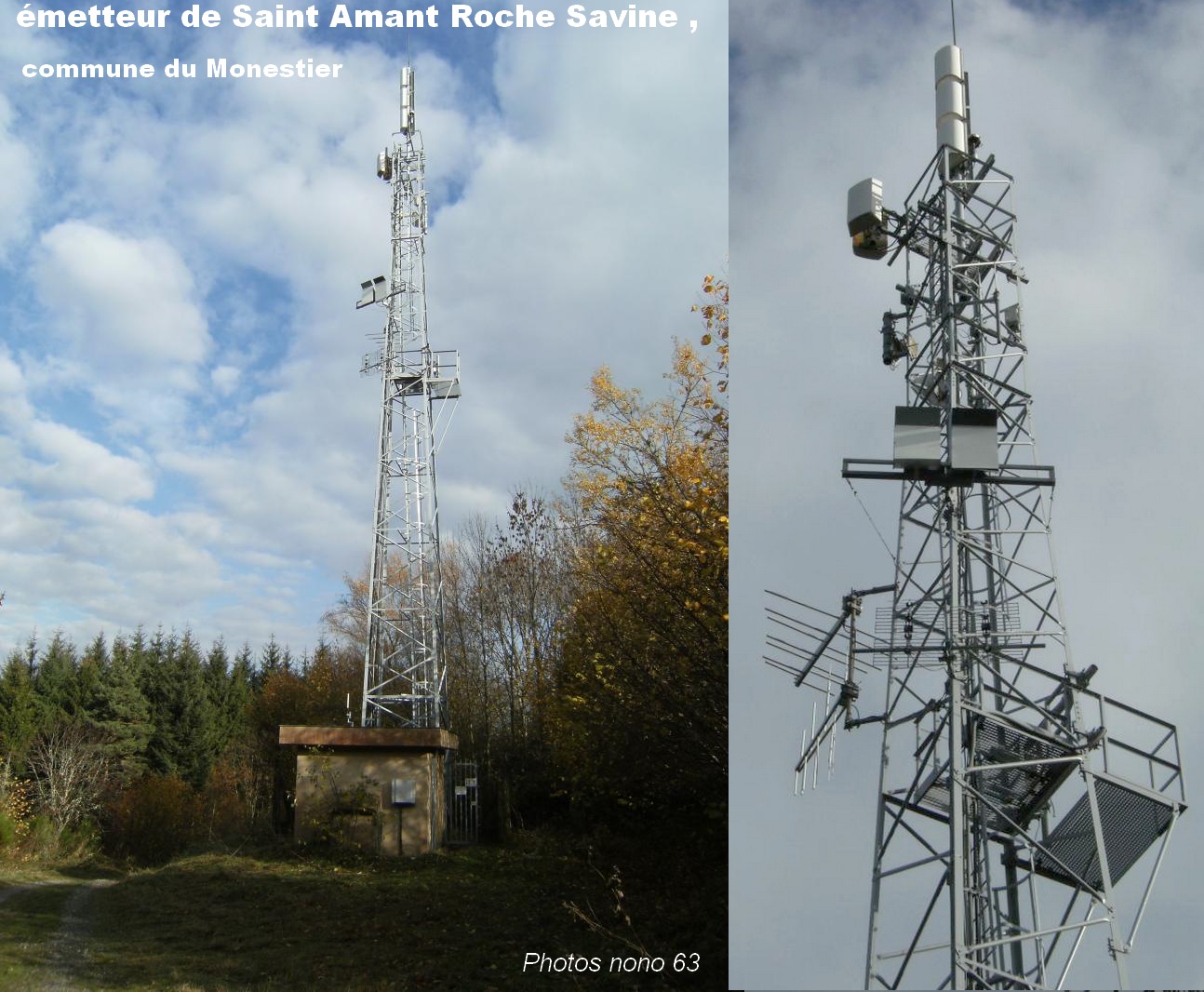

:arrow: Localisation du pylône TDF de Roche Savine, sur la commune de Le Monestier.

St Amand Roche Savine.jpg
cliquer sur la photo pour agrandir
Photos nono 63 , d'autres photos sous ce lien
:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25V 1,4W (TDF).
R6: 28V 1,4W (TDF).
R7: 29V 1,5W (TDF).
R4: 30V 1,4W (TDF).
R2: 47V 1,5W (TDF).

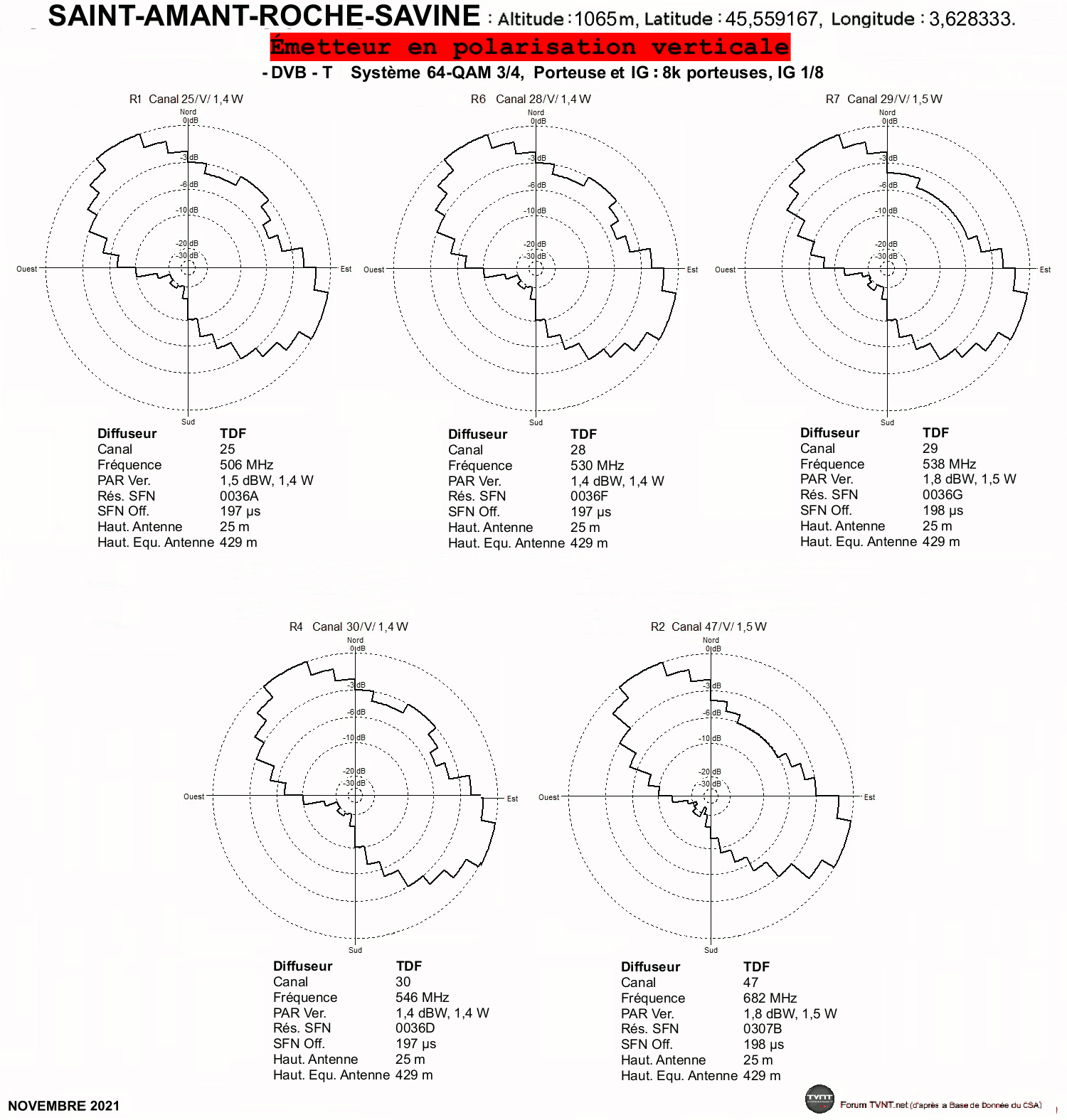

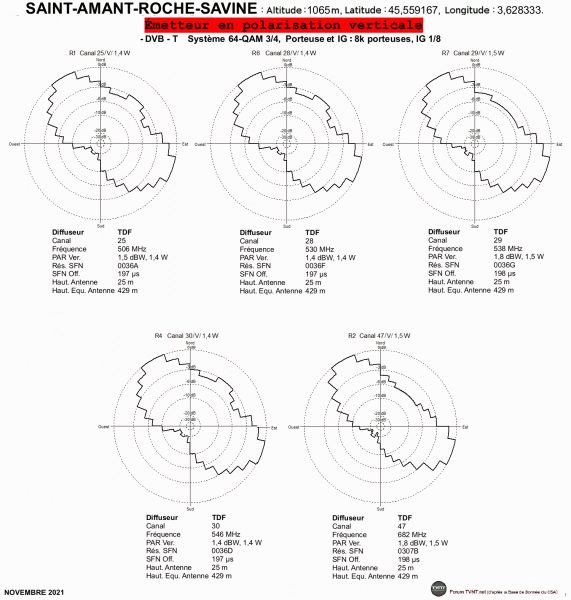

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

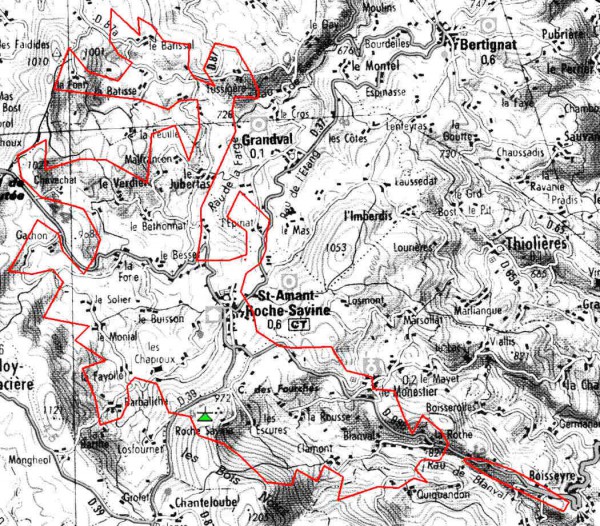

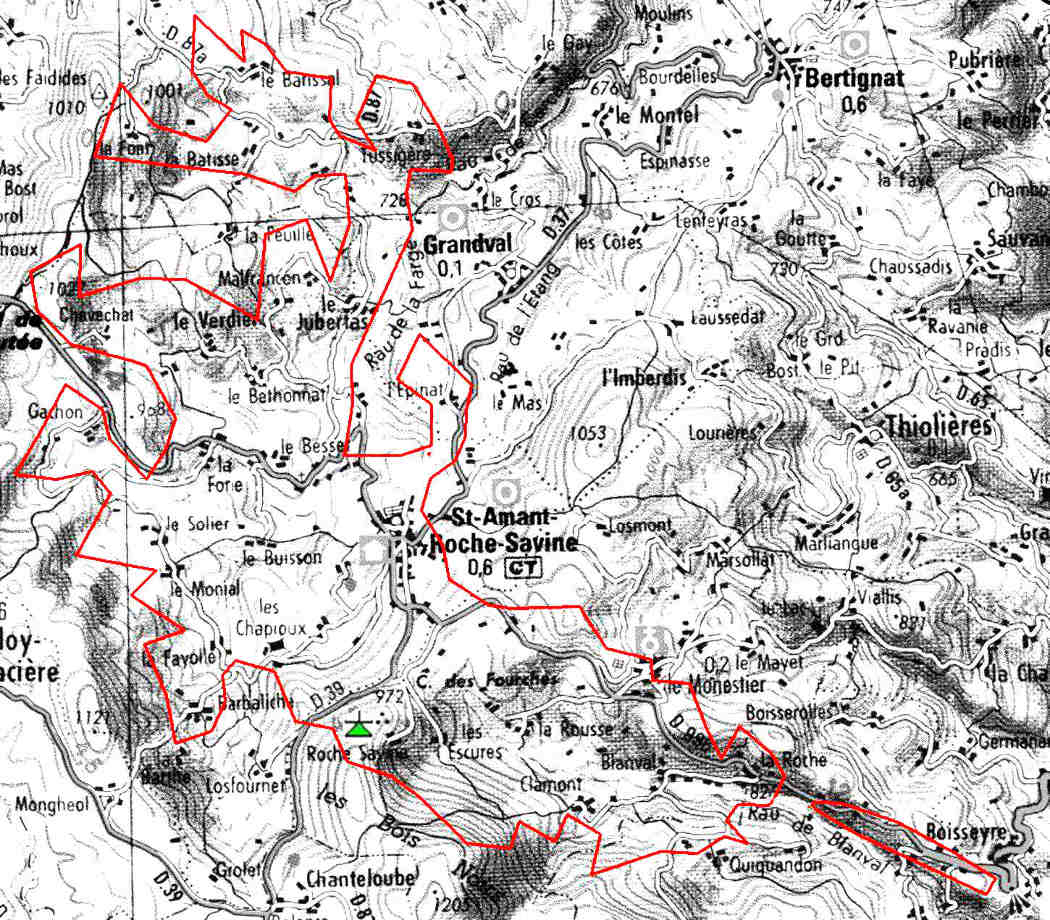

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
ST AMANT ROCHE SAVINE.JPG


-------------------------------------------------------------------------------------

SAINT-ÉLOY-LES-MINES - PUY LAROUX

Il y a 2 pylônes pour la TNT sur le site de Puy Laroux, sur la commune de Youx :
:arrow: Localisation du pylône TDF qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 7,1W (TDF).
R1: 25H 7,1W (TDF).
R6: 28H 7,1W (TDF).
R7: 29H 7,1W (TDF).
R4: 30H 7,1W (TDF).
R2: 47H 7,1W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

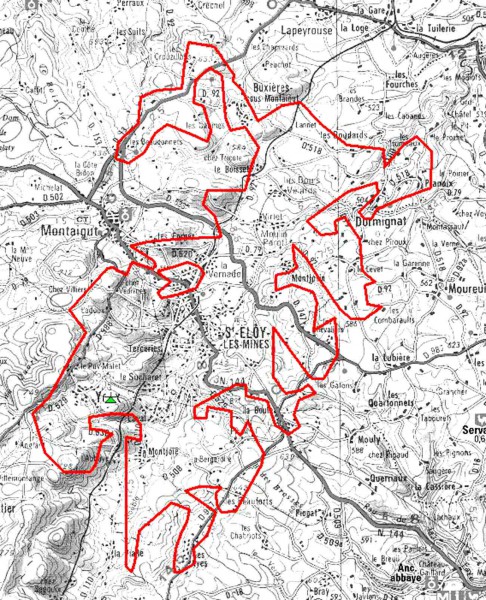

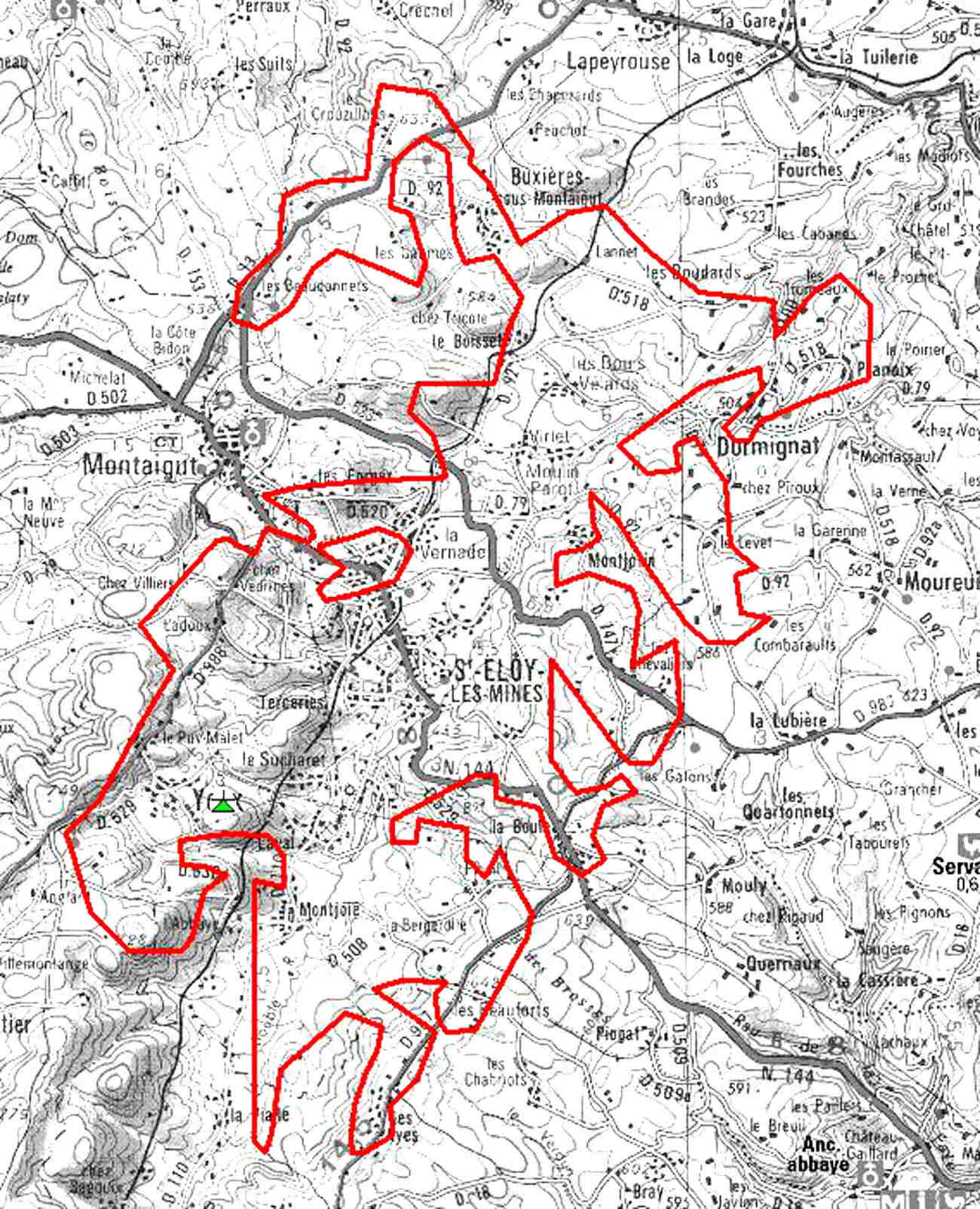

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-NECTAIRE - PUY DE MAZEYRES

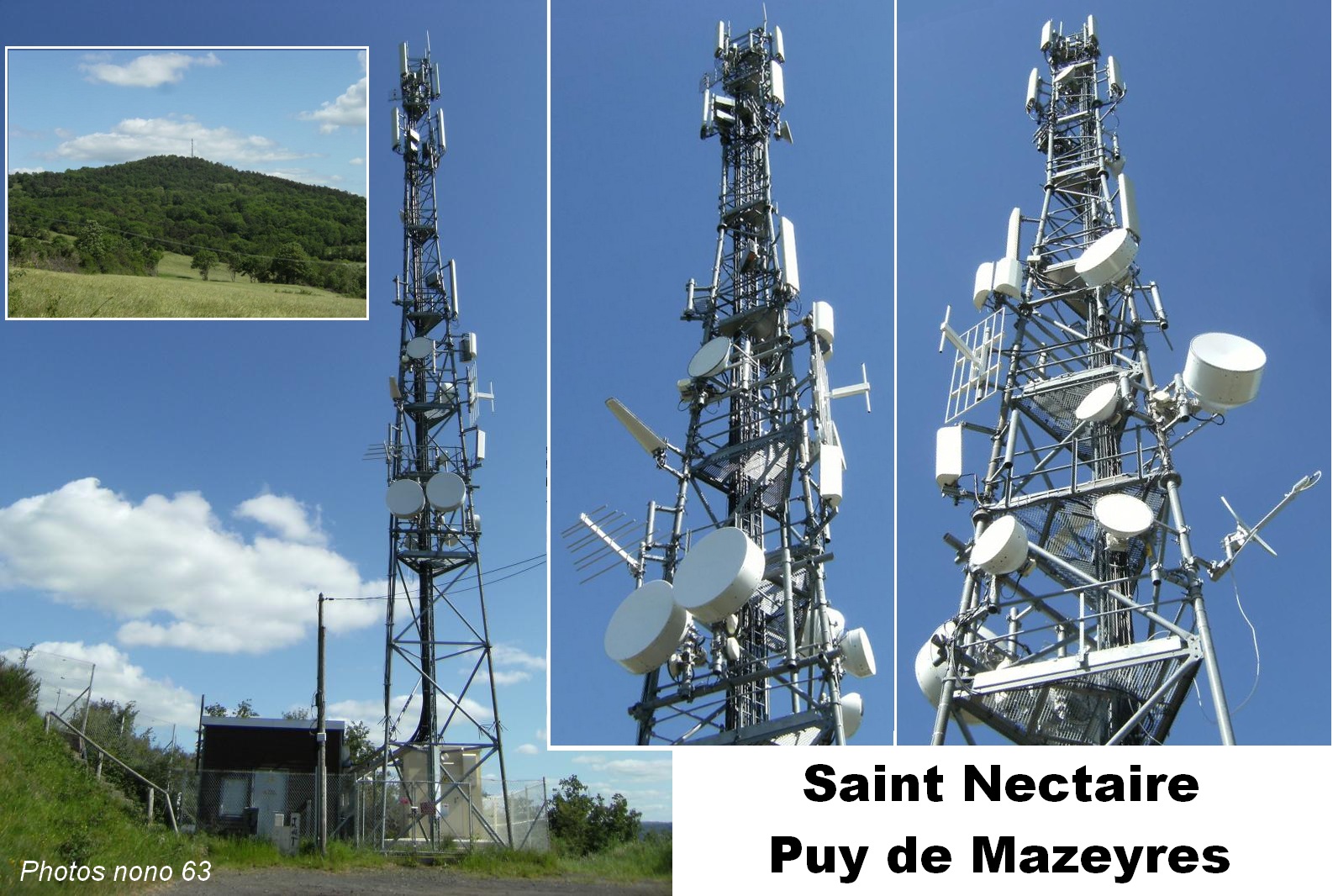

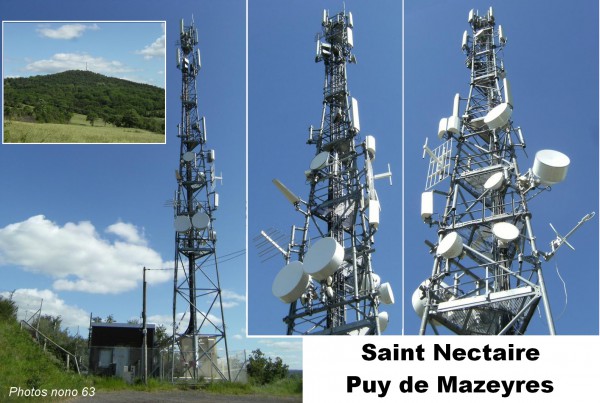

:arrow: Localisation du pylône TDF de Puy de Mazeyres, commune de Saint-Nectaire.

63 Saint Nectaire Puy de Mazeyres.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 20W (TDF).
R6: 28H 20W (TDF).
R7: 29H 20W (TDF).
R4: 30H 20W (TDF).
R2: 47H 20W (TDF).

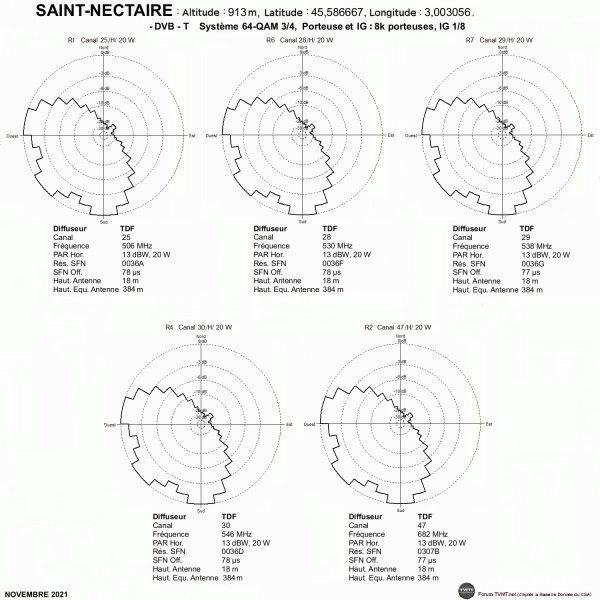

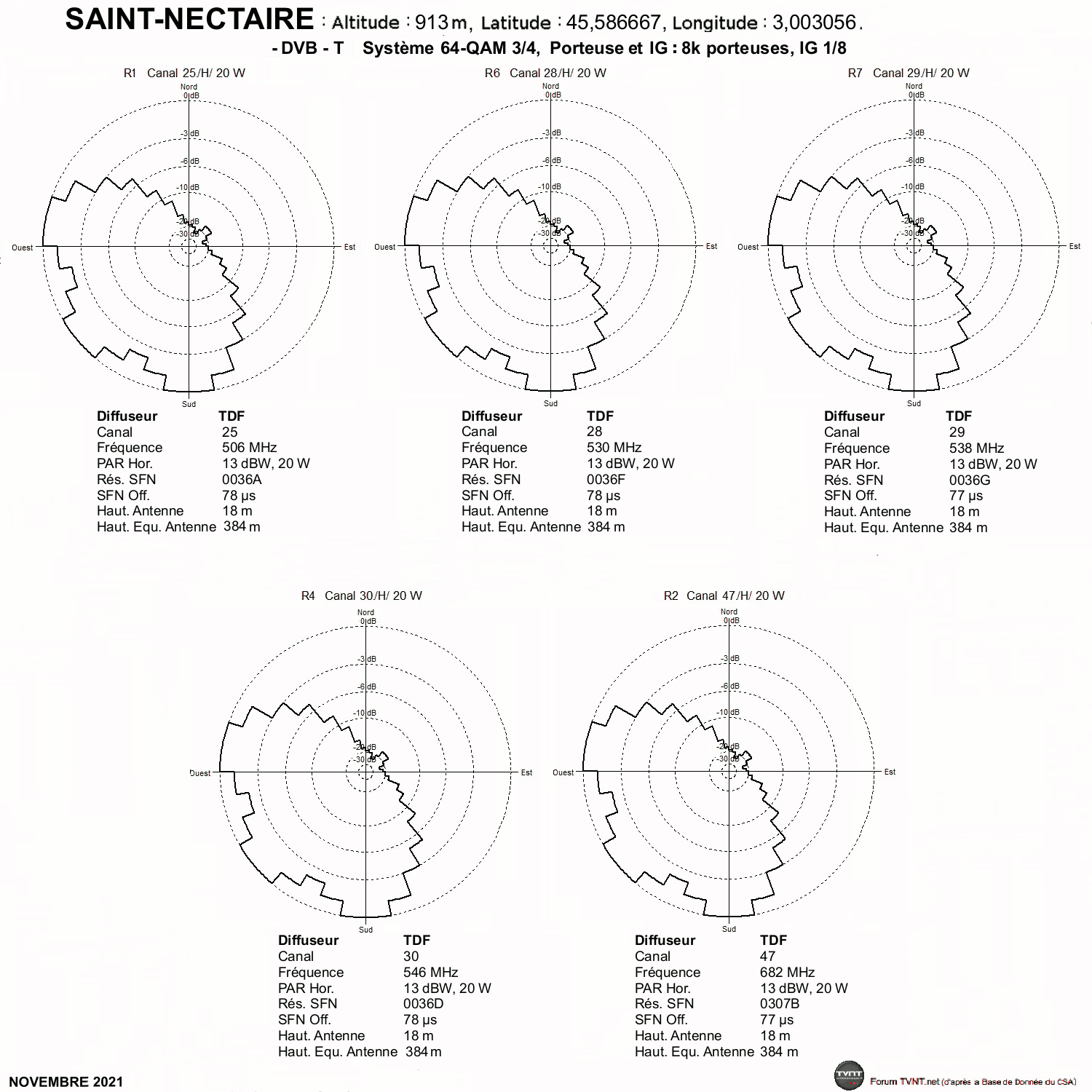

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

THIERS - LES BELINS

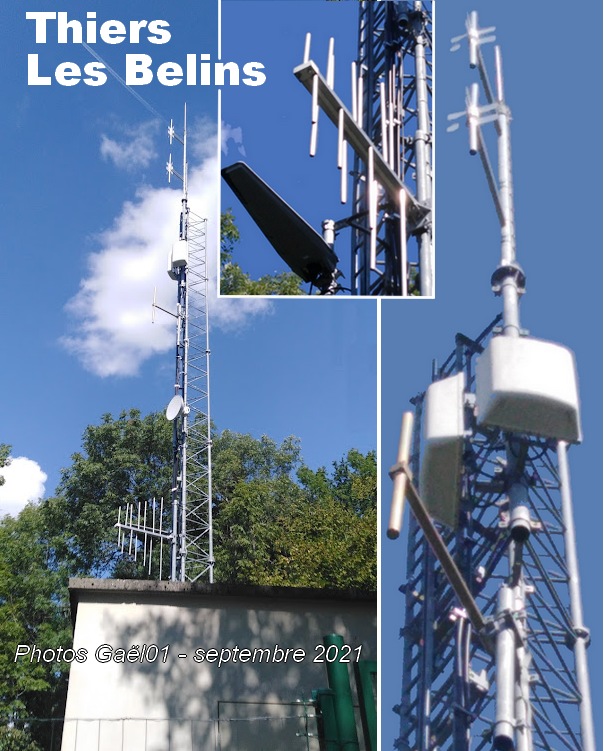

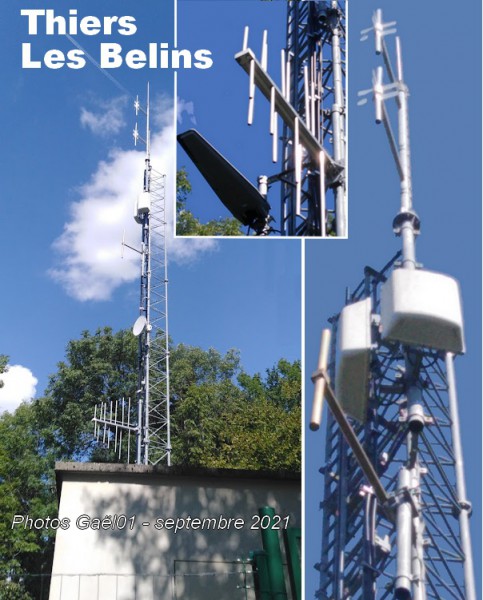

:arrow: Localisation du pylône TOWERSCAST des Belins, commune de Thiers.

63 Thiers - Les Belins.jpg

cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 3W (TOWERCAST).
R1: 25H 3W (TOWERCAST).
R6: 28H 3,1W (TOWERCAST).
R7: 29H 3W (TOWERCAST).
R4: 30H 3,1W (TOWERCAST).
R2: 47H 3W (TOWERCAST).

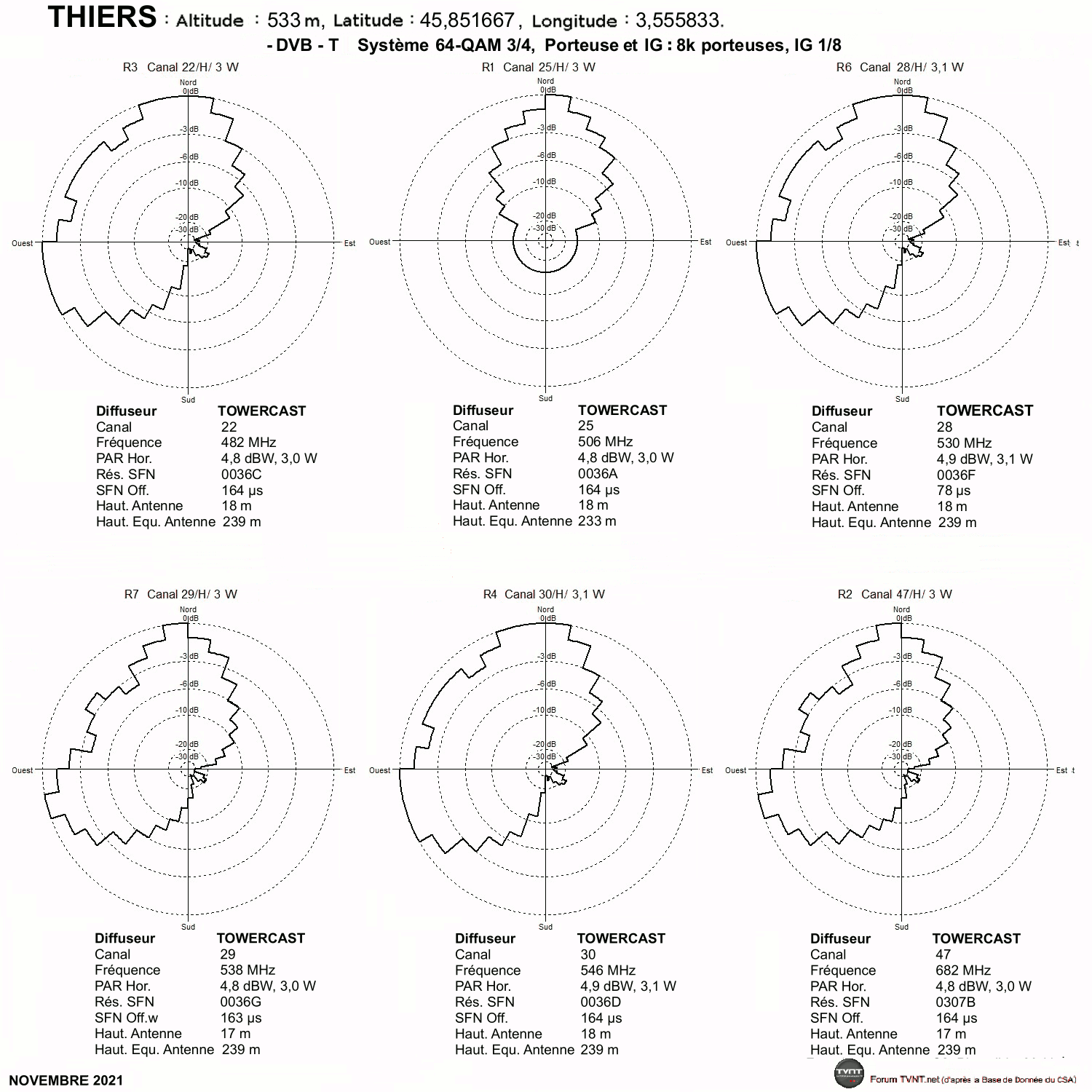

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

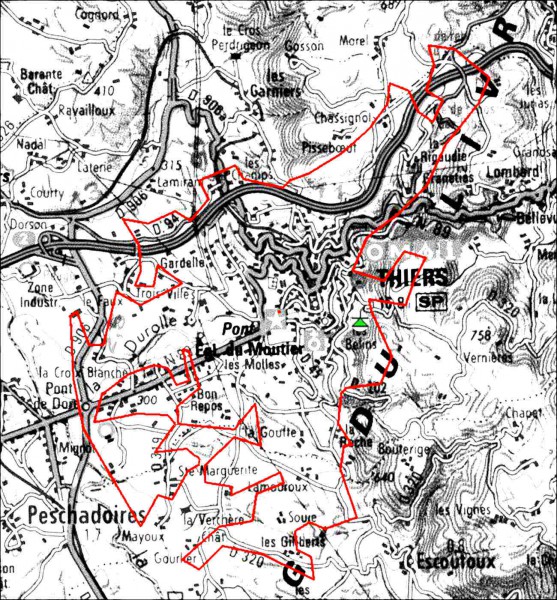

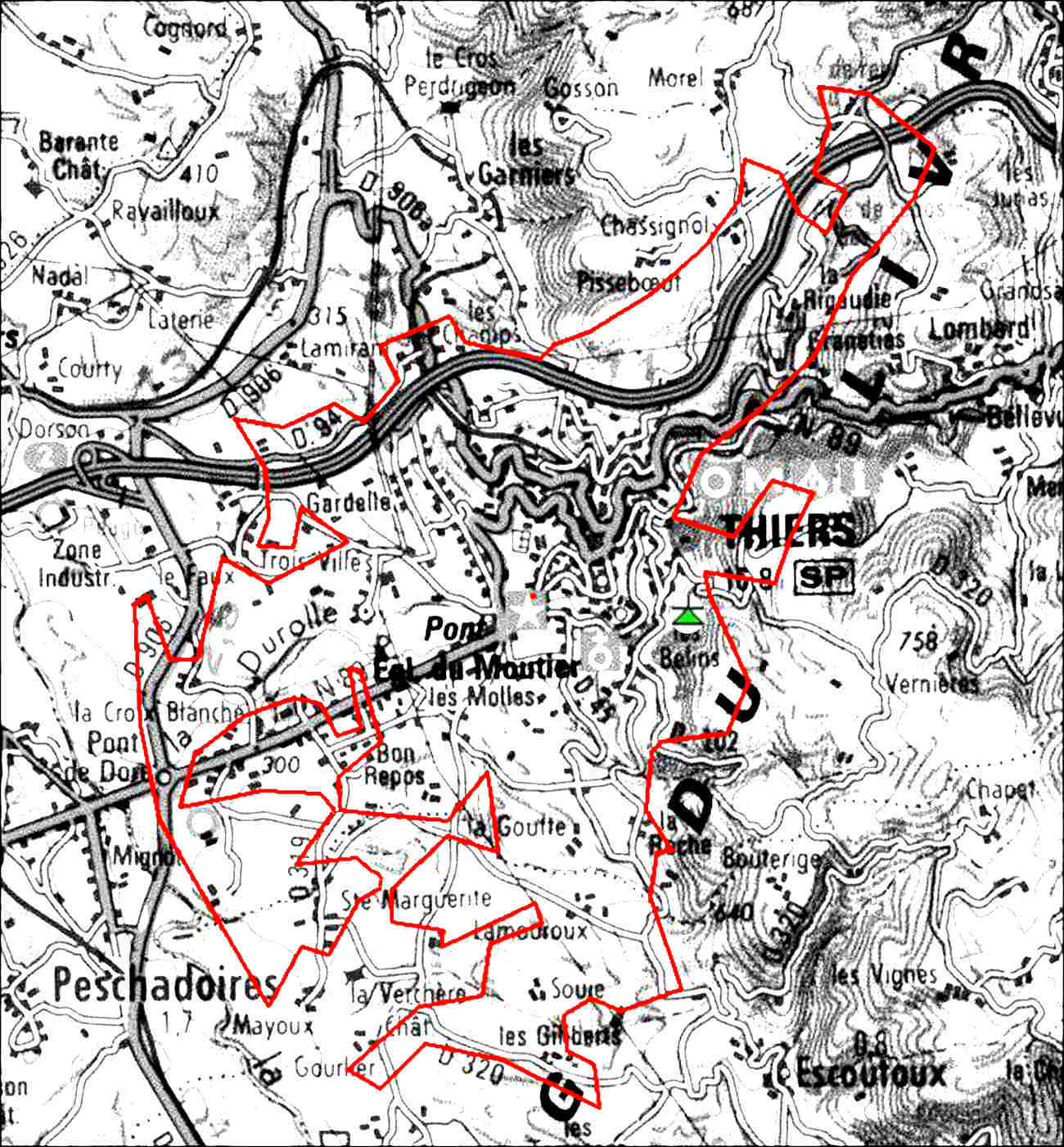

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VERTAIZON - ANCIENNE CARRIÈRE AU SUD

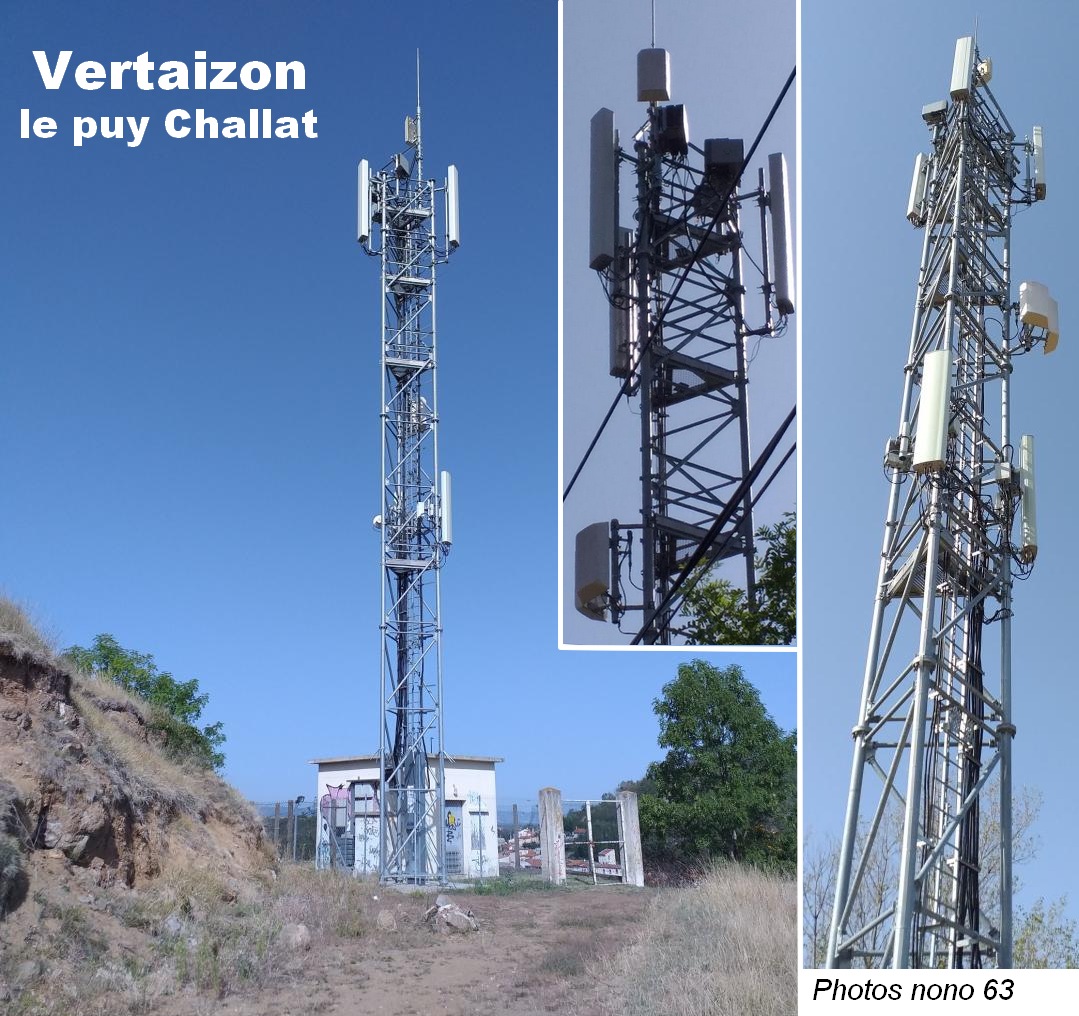

:arrow: Localisation du pylône TDF du Puy Challat, commune de Vertaizon.

63 Vertaison.jpg

cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 930mW (TDF).
R1: 25H 930mW (TDF).
R6: 28H 910mW (TDF).
R7: 29H 1W (TDF).
R4: 30H 930mW (TDF).
R2: 47H 1W (TDF).

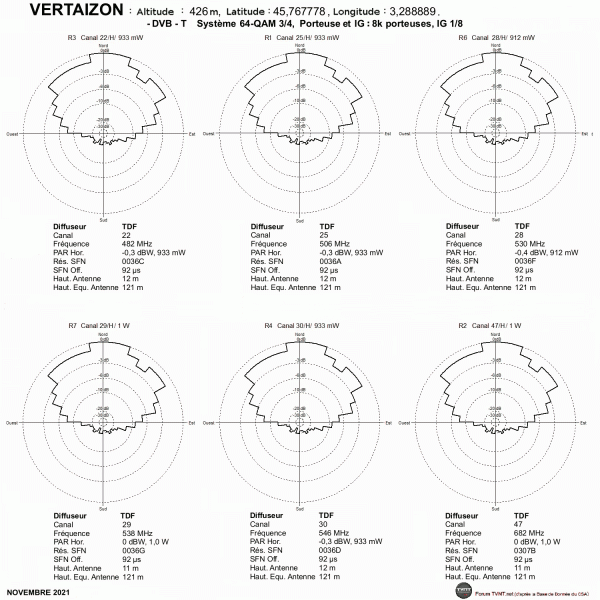

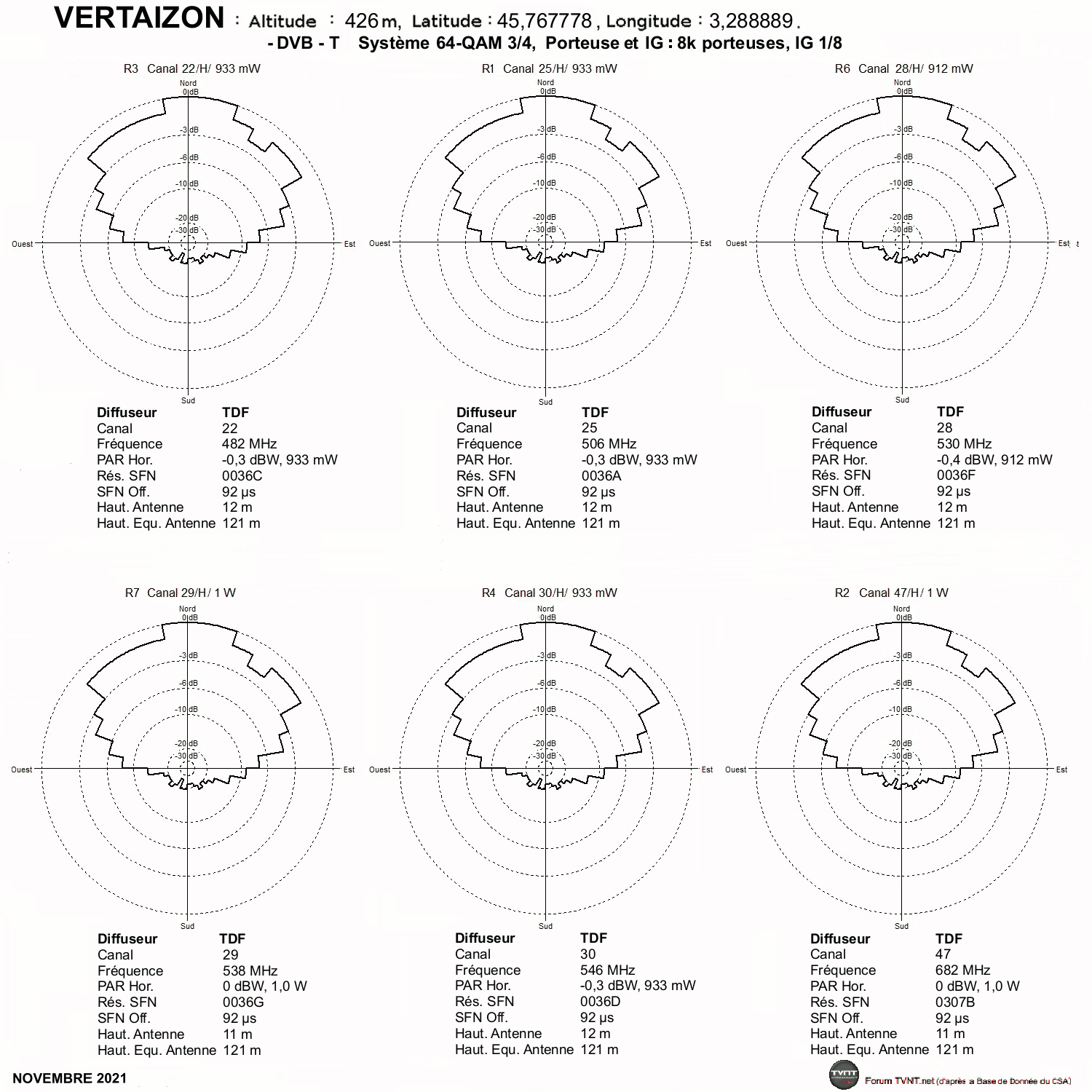

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

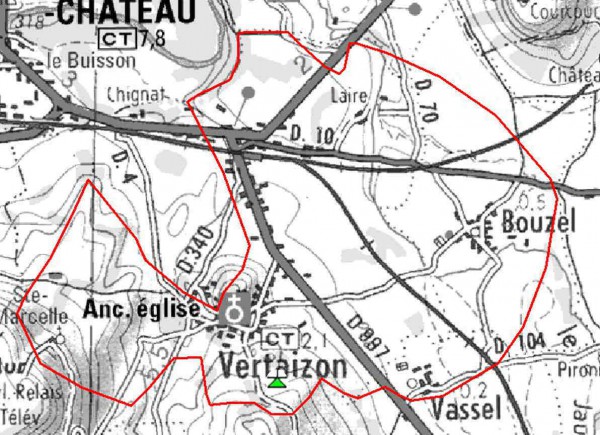

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VERTOLAYE - RESSONCLES

:arrow: Localisation du pylône FPS TOWERS de Ressoncles, commune de Vertolaye.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 480mW (TDF).
R6: 28H 480mW (TDF).
R7: 29H 500mW (TDF).
R4: 30H 480mW (TDF).
R2: 47H 500mW (TDF).

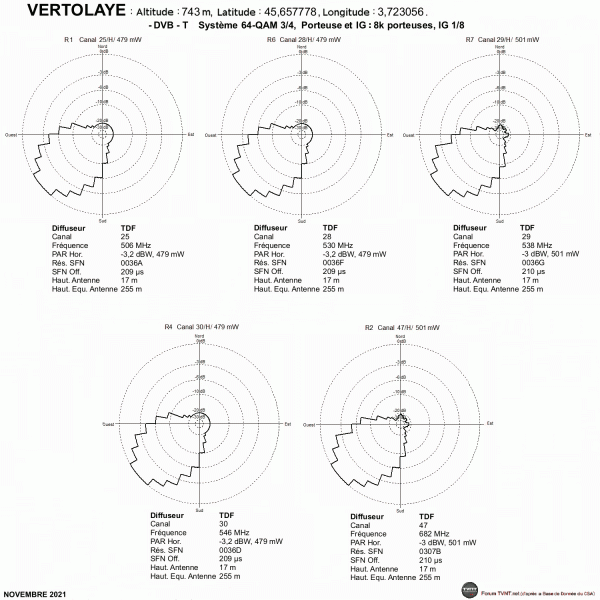

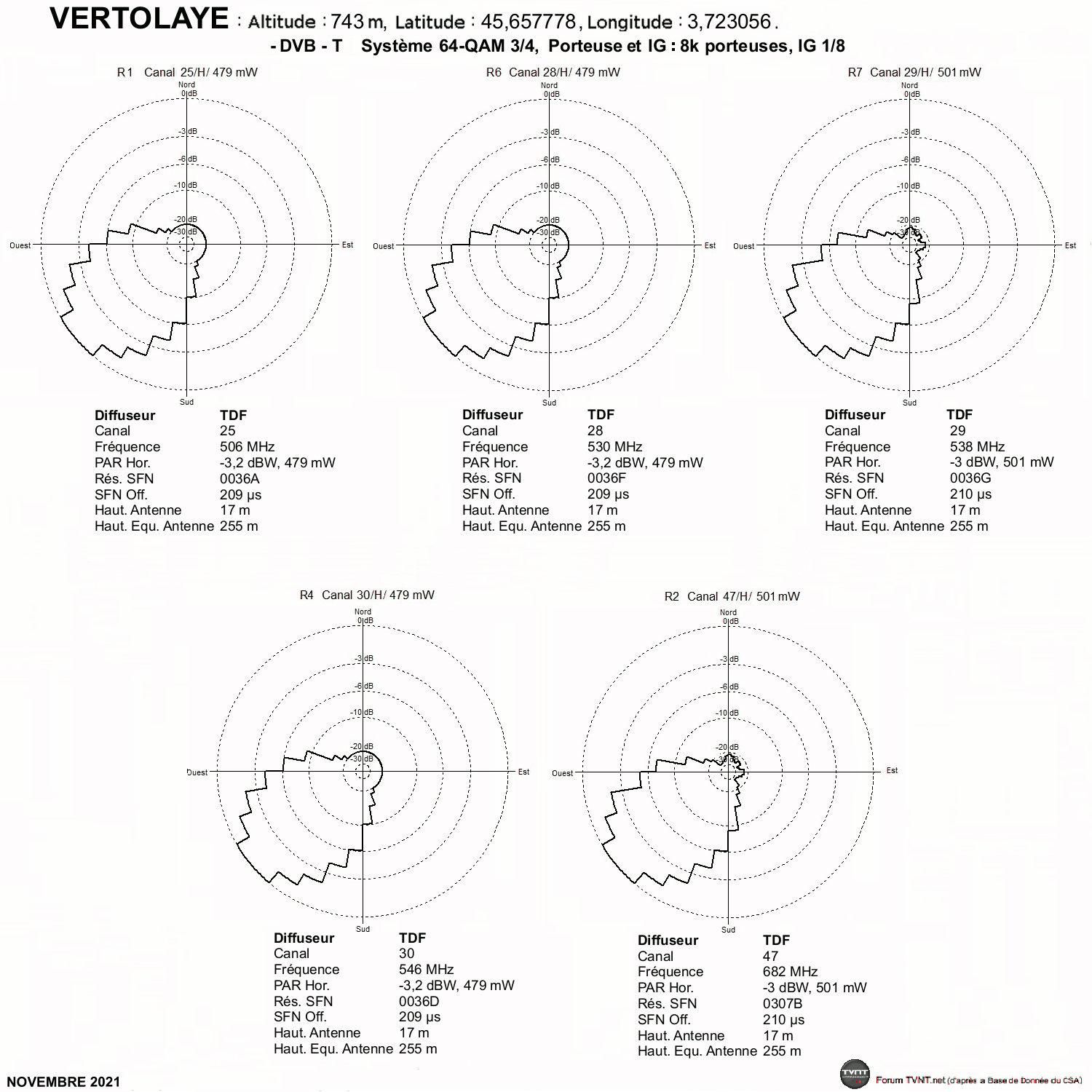

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

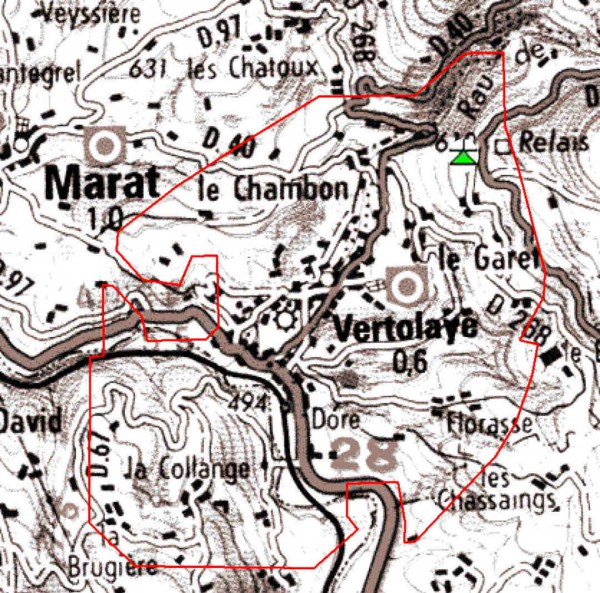

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VEYRE-MONTON - SOULASSE

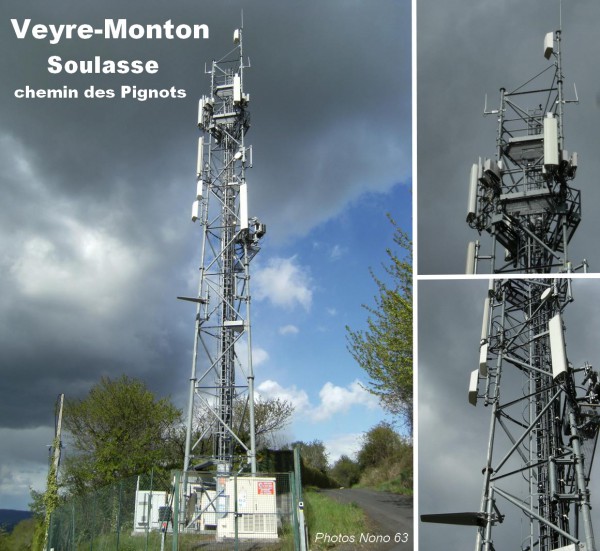

:arrow: Localisation du pylône TDF de Haut de Las Combas, commune de Veyre-Monton.


cliquer sur l'image pour l'agrandir
photos Nono 63, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22V 2,6W (TOWERCAST).
R1: 25V 3,6W (TOWERCAST).
R6: 28V 2,7W (TOWERCAST).
R7: 29V 3,6W (TOWERCAST).
R4: 30V 3,6W (TDF).
R2: 47V 3,6W (TOWERCAST).

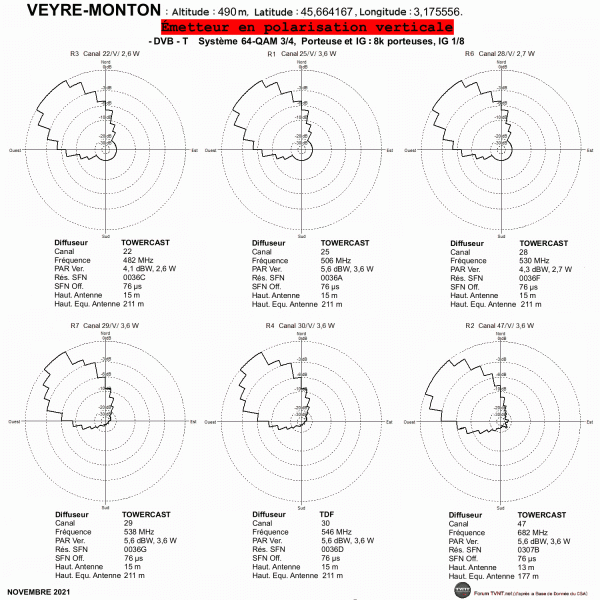

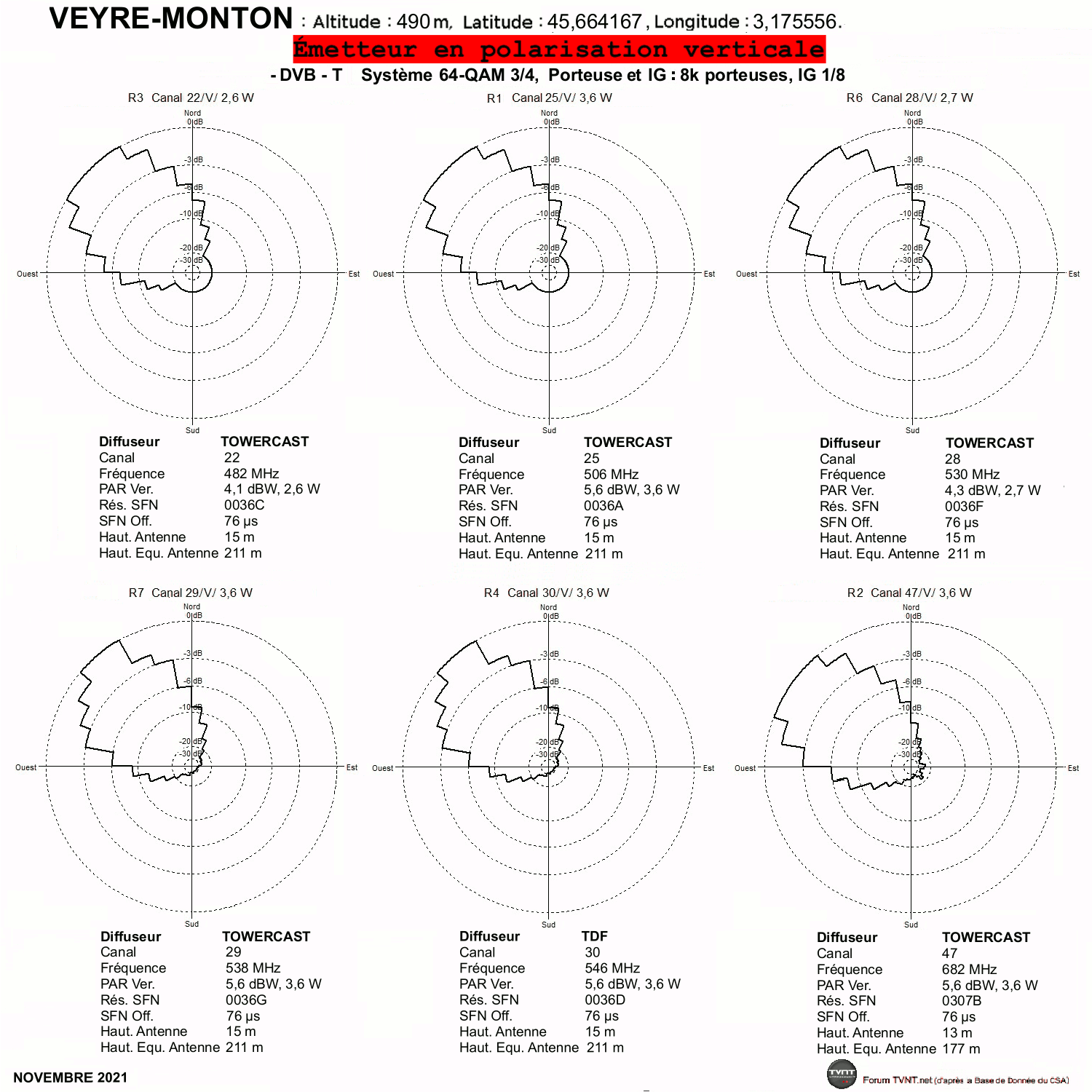

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

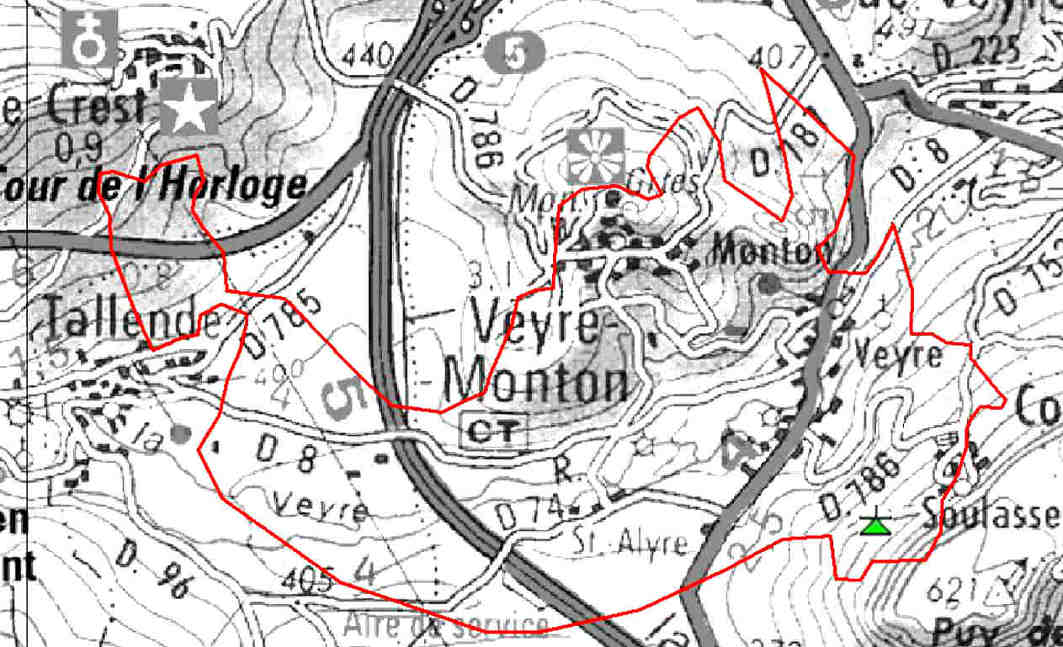

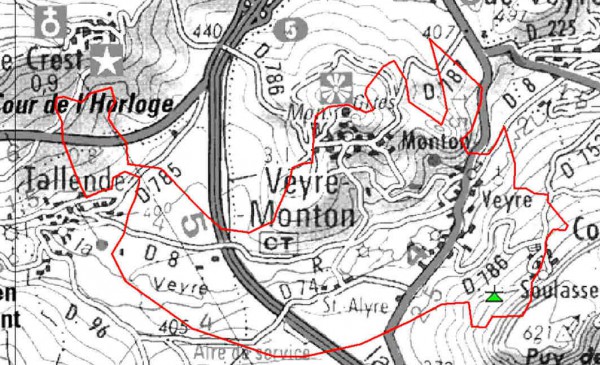

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VIVEROLS - LES PENDERIES

:arrow: Localisation du pylône TDF des Penderies, sur la commune d'Églisolles.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 20W (TOWERCAST).
R4: 26H 20W (TDF).
R7: 29H 20W (TOWERCAST).
R1: 37H 20W (TOWERCAST).
R2: 47H 20W (TOWERCAST).

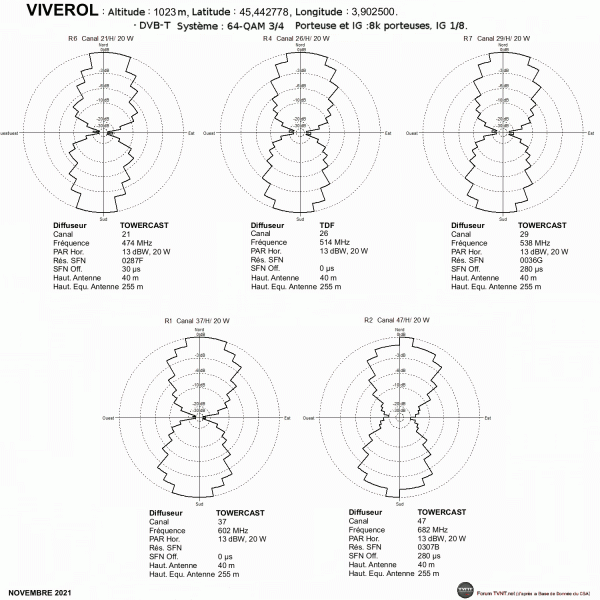

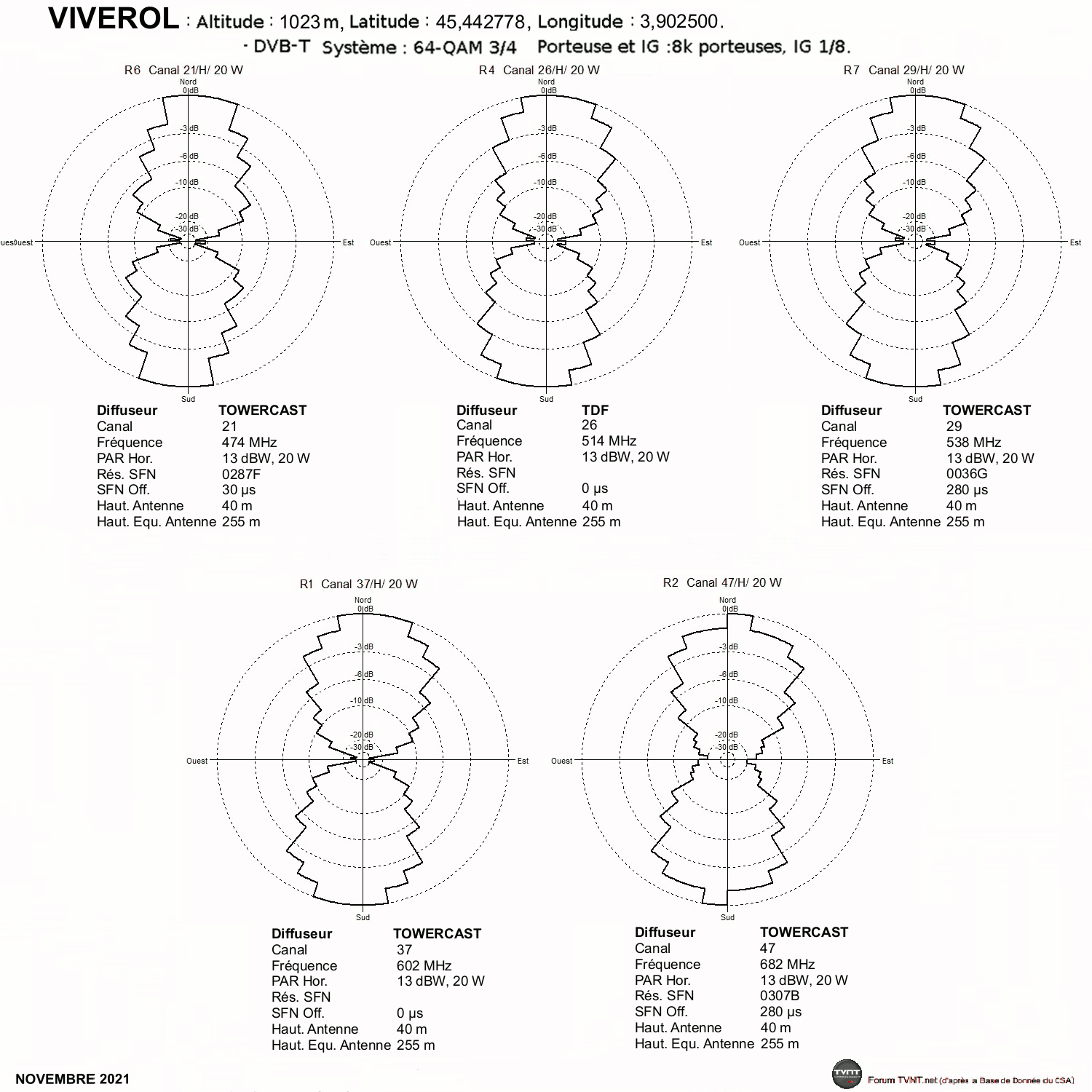

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

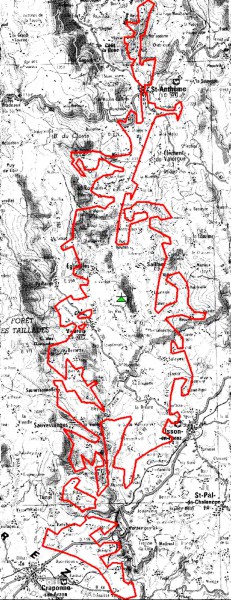

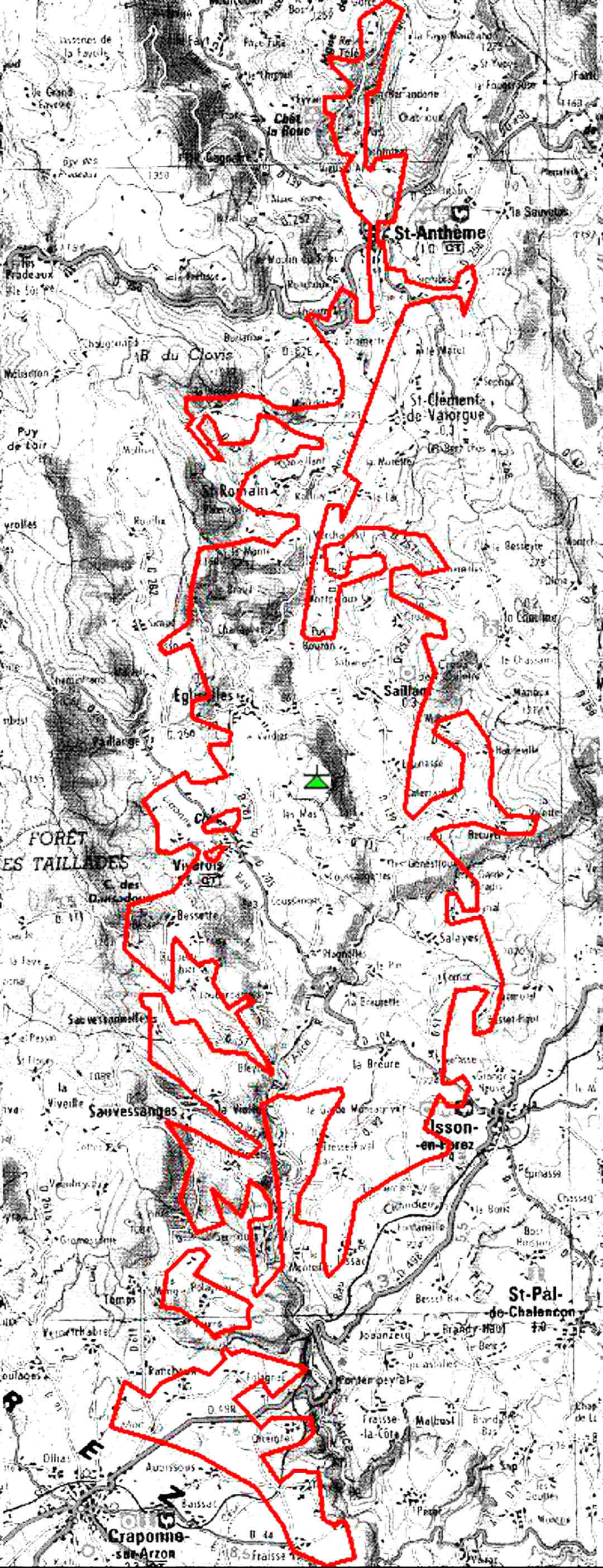

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VOLVIC - RUE DES CHANAUX

:arrow: Localisation du pylône TDF des Treize Vents, commune de Volvic.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22V 5,8W (TOWERCAST).
R1: 25V 4,8W (TOWERCAST).
R6: 28V 5,5W (TOWERCAST).
R7: 29V 4,9W (TOWERCAST).
R4: 30V 5,5W (TOWERCAST).
R2: 47V 6,3W (TOWERCAST).

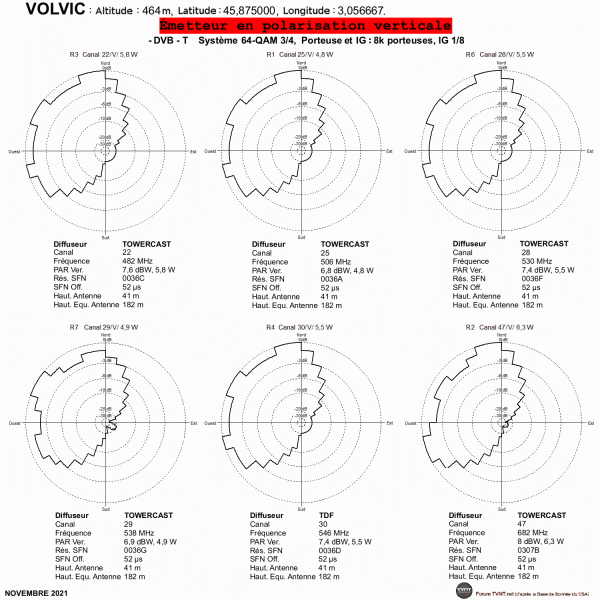

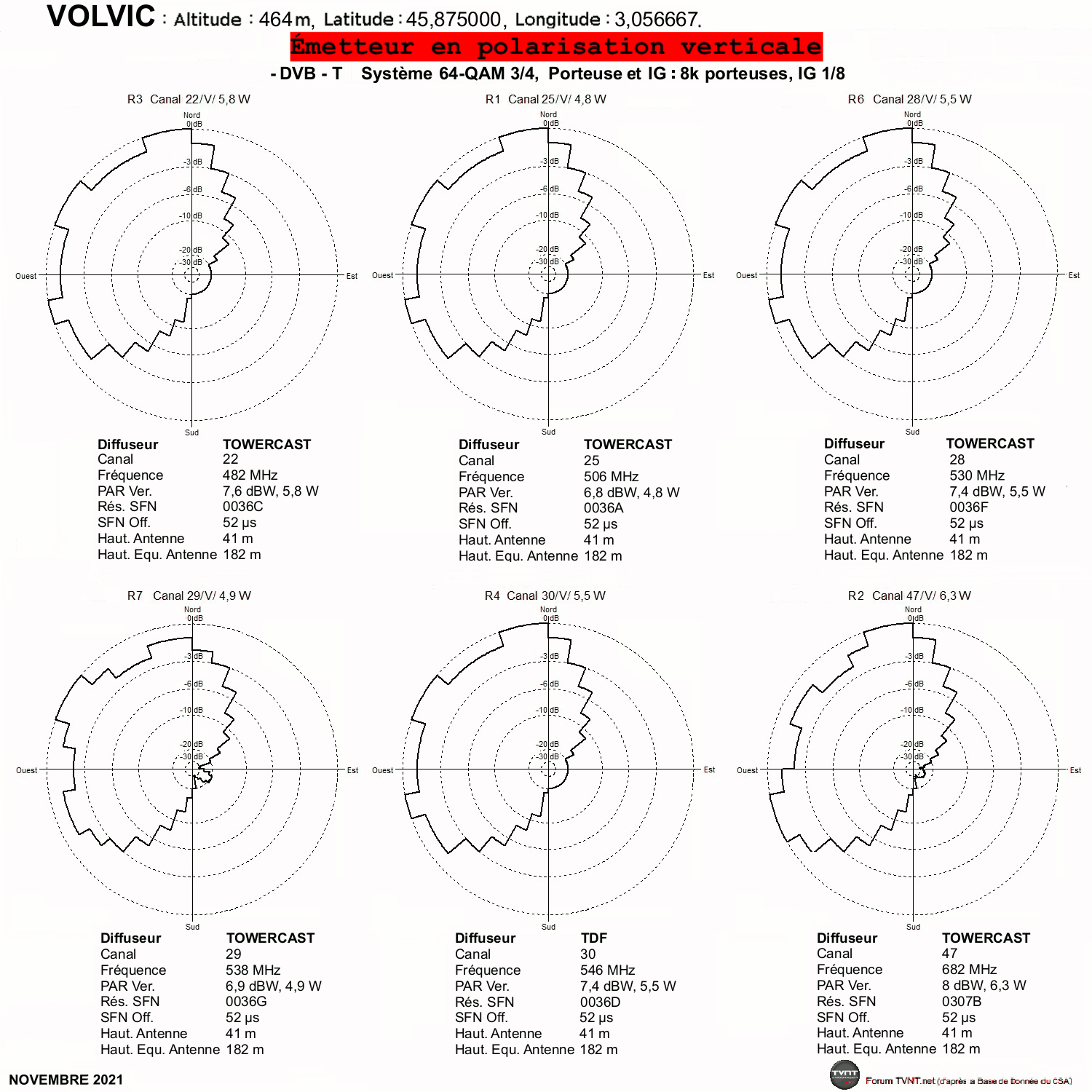

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

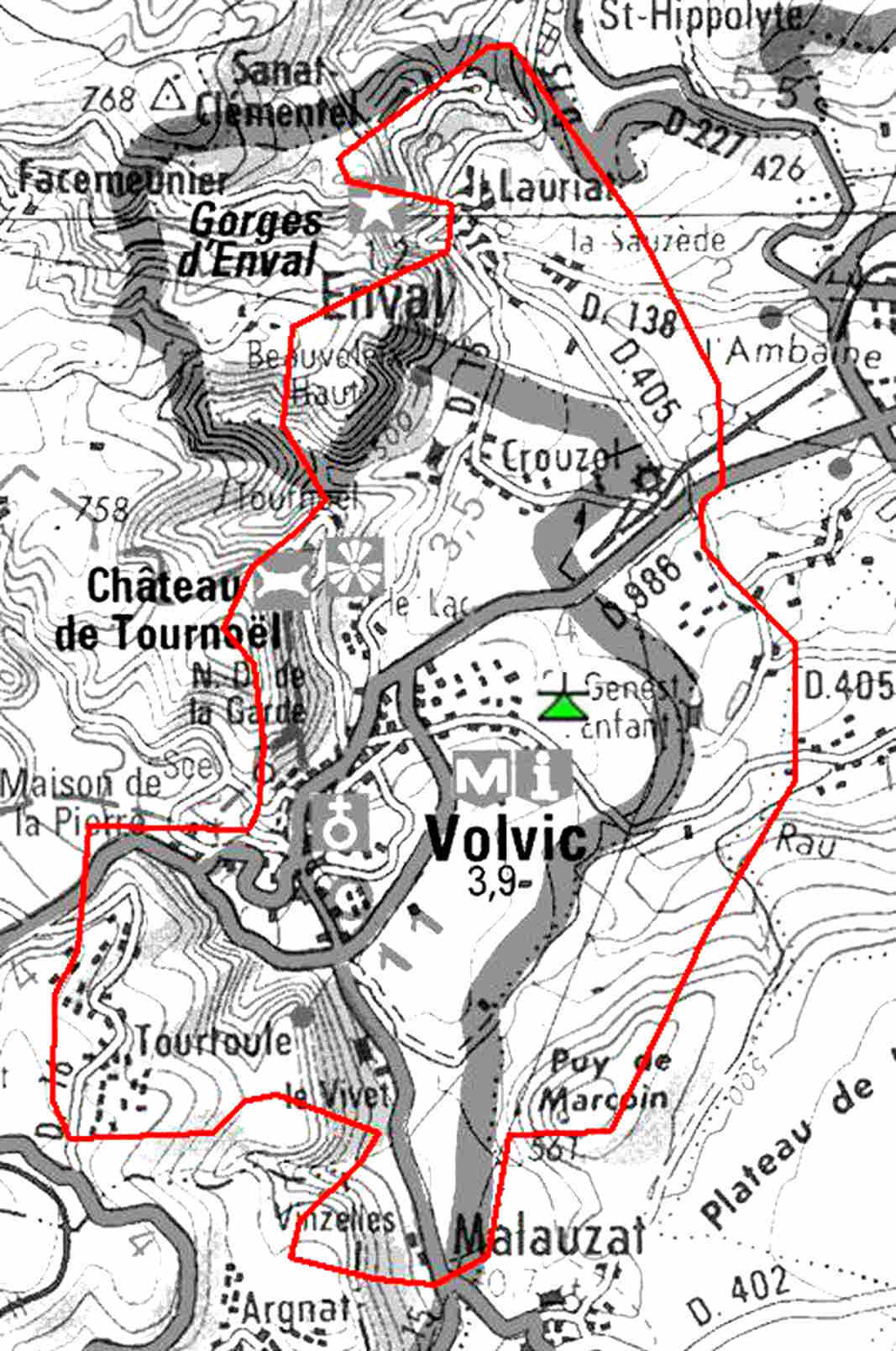

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BESSE-EN-CHANDESSE 2 - SUPER BESSE
Émetteur numérisé par la commune de Besse-et-Saint-Anastaise, en SFN avec Clermont-Ferrand - Puy-de-Dôme.

:arrow: Localisation du pylône de la Plaine des Moutons, commune de Besse-et-Saint-Anastaise.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 300mW (MAIRIE DE BESSE-EN-CHANDESSE).
R1: 25H 300mW (MAIRIE DE BESSE-EN-CHANDESSE).
R6: 28H 300mW (MAIRIE DE BESSE-EN-CHANDESSE).
R4: 30H 300mW (MAIRIE DE BESSE-EN-CHANDESSE).
R2: 47H 300mW (MAIRIE DE BESSE-EN-CHANDESSE).

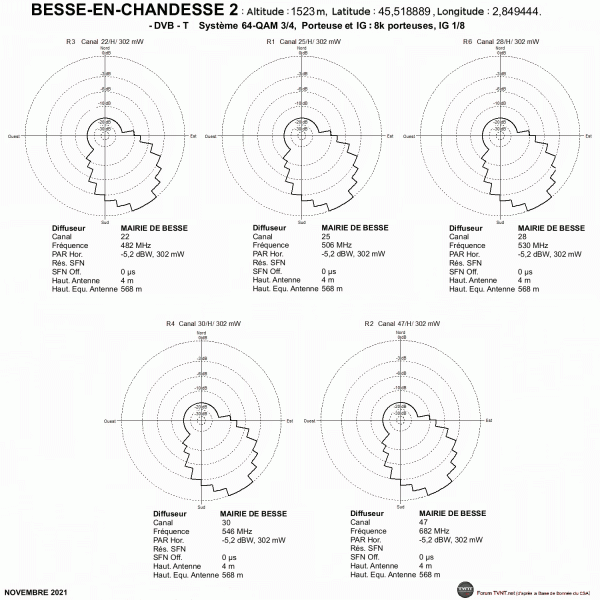

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BESSE-EN-CHANDESSE 2.gif

-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 19 Jan 2024 04:52, édité 138 fois.
Raison: Mise a jour.
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Laurent » 30 Déc 2007 19:56

:idea:
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

gabarits disponibles pour gravenoire

Messagepar jproyat » 07 Mai 2008 19:14

Les gabarits de rayonnement de l'émetteur de Gravenoire sont disponibles sur le site du CSA : http://www.csa.fr/infos/autorisations/gabarits.php voir aussi directement http://prod-csa.integra.fr/pdf/Clermont-Ferrand_Royat.pdf
Pour les fréquences je ne comprends pas très bien: il y a les 5 fréquences (31, 32, 34, 37 et 53) probablement en SFN avec le PDD pour les multiplexes R2 à R6 mais pas le canal 50 pour le R1. Etrange non ??
jproyat


Messagepar Anonymous » 07 Mai 2008 21:29

Merci pour les infos premier message mis a jour.
Le SFN n'est pas possible pour le R1 si il diffuse une chaine locale differente
de celle sur le Puy
Anonymous


Messagepar nono63 » 08 Mai 2008 19:12

Et oui , sur le R1 canal 50 sur PdD il y a Clermont 1ère en chaine locale.
Ceci expliquant peut-etre cela !
TNT Puy de Dome
nono63
Petit ver
Petit ver

Messages: 22
Inscription: 23 Déc 2007 17:21
Localisation: Mirefleurs (63)

il y aura pas de R1 alors à Gravenoire?

Messagepar jproyat » 09 Mai 2008 16:19

Je suis d'accord qu'on ne peut pas faire de SFN si on n'a pas le même multiplexe (encore que ce serait un peu absurde que C1ère qui est diffusée en analogique sur Gravenoire et pas sur le Puy de Dome soit diffusée en numérique sur le Puy De Dome et pas sur Gravenoire), ma seule question c'est que sur le plan du CSA du coup il n'y a pas du tout de fréquence dispo pour le R1 (service public+locale): c'est ça que je trouve très étrange.
jproyat


Liste des fréquences de la phase 7b mise à jour.

Messagepar loustique » 14 Mai 2008 21:15

La liste des fréquences de la phase 7b a été mise à jour sur le site du CSA. Bien que le gabarit pour le réseau 1 n'est pas été déterminé, le R1 est tout même attribué au canal 50. On s'achemine aussi vers du SFN.

Par contre comment voir lorsque l'on est sous gravenoire et que l'on reçoit le puy de dôme que les nouveaux émetteurs sont en route? N'y aura-t-il pas un risque de perturbation si la synchro n'est pas parfaite?
loustique


Royat planifié

Messagepar Didier » 15 Mai 2008 17:07

TNT juin 2008
7b CLERMONT-FERRAND ROYAT 870 0,011 31 R2
7b CLERMONT-FERRAND ROYAT 870 0,011 32 R6
7b CLERMONT-FERRAND ROYAT 870 0,011 34 R5
7b CLERMONT-FERRAND ROYAT 870 0,011 37 R3
7b CLERMONT-FERRAND ROYAT 870 0,011 50 R1
7b CLERMONT-FERRAND ROYAT 870 0,011 53 R4

Analogique
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE TF1 (A) 47 (H) 70W
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE FRANCE 2 (A) 41 (H) 70W
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE FRANCE 3 (A) 44 (H) 70W
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE CANAL + (A) 04 (H) 75W
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE ARTE/F5 (A) 58 (H) 1kW
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE M6 (A) 61 (H) 1kW
63 - Puy-de-dôme CLERMONT-FERRAND ROYAT PUY DE GRAVE NOIRE TV LOCALE (A) 64 (H) 1kW
Dernière édition par Didier le 17 Mai 2008 08:19, édité 1 fois.
Didier
Maître des airs
Maître des airs

Messages: 849
Inscription: 06 Fév 2006 18:09
Localisation: Rhône-Alpes

ouverture gravenoire ?

Messagepar relou » 18 Mai 2008 07:06

AU lieu de donner des infos techniques ( certes surement intéréssante pour l'utilisateur averti ) quelqu"un pourrait t'il donner la date d'ouverture du site , fin mai , début juin?? cela reste quand meme la question la plus importante?
merci par avance.
relou


Messagepar pilou63 » 19 Mai 2008 08:53

Moi aussi j'attends ça.

C'est annoncé fin juin, mais c'est possible que ça y soit quelques semaines avant.. en test.. ?

Quelqu'un pourrait confirmer ?
pilou63
