Re: Bouteilles SECAM

Messagepar BAISIN » 15 Avr 2017 16:22

Ayant visité la tête de réseau TELESERVICE( ancêtre de Numéricable ), de Lyon, en 1989, j' avais vu la redistribution de la SEPT( ancêtre d' ARTE), depuis TDF1, convertie, une première fois de D2 MAC en PAL, puis de PAL, en SECAM, avec un transcodeur MATRA, avec les 2 identifications, cause parc de tv.

En 1994, sur Chambery, la TSR 1 était transcodée en SECAM, mais le TXT de la TSR a été conservé sur le VBI, aucun signal" bouteilles " n' avait été crée, contrairement à Annecy, où le TXT était aliéné sur le VBI, cependant dans la " Venise des Alpes ", il y avait la TSI 1, sur le canal 69 UHF, qui avait conservé son TXT, et restait distribuée, en norme CCIR B/G, et la couleur étant maintenue en PAL.
BAISIN
Mammouth
Mammouth

Messages: 5304
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar jeanphi73 » 15 Avr 2017 16:31

Bonjour,
vers 1996, enregistrement de MTV sur le câble à Annecy, mélange du TXT + data videocrypt + bouteilles SECAM.
Pourtant la K7 passait en couleurs sur un vieux poste SECAM trame
DVB-T (TNT) Chambéry 1 Dent du Chat.
DAB+ 12A La Dôle.
Avatar de l’utilisateur
jeanphi73
Hippo
Hippo

Messages: 3505
Inscription: 27 Juin 2005 22:07
Localisation: Rhône-Alpes

Re: Bouteilles SECAM

Messagepar BAISIN » 16 Avr 2017 16:37

jeanphi73 a écrit:Bonjour,
vers 1996, enregistrement de MTV sur le câble à Annecy, mélange du TXT + data videocrypt + bouteilles SECAM.
Pourtant la K7 passait en couleurs sur un vieux poste SECAM trame


Tout depend du portier.

Sur mon TVC 8 de 1976, ça " décroche " sans arrêt.

Cependant, au milieu des années 90, les chaines à clips ont été les premières à passer, d' abord, en D2 MAC, puis en DVB-C, afin de bénéficier du son Stereo.

TELESERVICE LYON distribuait les chaines cryptées Canal+ et Cinécinéma, et France supervision en clair( must carry ), et la son en stéréo de MCM, et de MTV, sous forme de radio D2 MAC

Cependant, j' avais vu le Visiopass câble loué par ALPES CITEVISION sur le câble à Annecy, ce dernier avait un remodulateur UHF, mais le signal SECAM, pourtant remodulé en norme L, n' avait que l' identification en ligne, pas de " bouteilles " sur le VBI, alors pas de couleur sur les tv SECAM Trame, malgré le modulateur UHF !
Excepté ceux qui avaient le TCA 640 !

Dire que j' ai un petit TV JVC CX 610 PF Multistandard sorti au printemps 1981. Traitement C.Intégré AN 5620 pour le PAL, ça marche bien. Traitement par C. Intégré AN 5630 pour le SECAM, asservi par les tops trame, donc travaillant uniquement sur les " 9 bouteilles ", ça marche "par l' opération du St Esprit " ! :mrgreen:
BAISIN
Mammouth
Mammouth

Messages: 5304
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar Eric 27 » 17 Avr 2017 18:09

Je dispose d'un Trinitron du début des années 70 et bien évidement il faut lui offrir quelques bouteilles pour qu'il puisse afficher la couleur… Si l'un d'entre vous possède un transcodeur qui produit des bouteilles ou bien seulement des noms de modèles, je suis intéressé :wink:
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 10:24

Re: Bouteilles SECAM

Messagepar BAISIN » 17 Avr 2017 18:18

Eric 27 a écrit:Je dispose d'un Trinitron du début des années 70 et bien évidement il faut lui offrir quelques bouteilles pour qu'il puisse afficher la couleur… Si l'un d'entre vous possède un transcodeur qui produit des bouteilles ou bien seulement des noms de modèles, je suis intéressé :wink:


Le seul transcodeur qui me reste et qui fait des bons signaux d' identification trame, se trouve incorporé à mon scope S-VHS JVC. Il marche bien avec mon TVC 8 de 1976/1977.

Cependant il faut un modulateur L externe, car ce scope a une modulateur interne en norme B/G.

Pour mon CX 610 PF, ça marche bien, mais la couleur est pas si jolie qu' en PAL direct.
BAISIN
Mammouth
Mammouth

Messages: 5304
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar Eric 27 » 17 Avr 2017 18:33

Pour le modulateur j'ai ce qu'il faut, c'est simplement mon transcodeur qui n'incorpore pas les bouteilles…
Petite question de néophyte, les bouteilles sont-elles visibles (sans overscan évidement) à l'écran ?
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 10:24

Re: Bouteilles SECAM

Messagepar BAISIN » 17 Avr 2017 18:42

Eric 27 a écrit:Pour le modulateur j'ai ce qu'il faut, c'est simplement mon transcodeur qui n'incorpore pas les bouteilles…
Petite question de néophyte, les bouteilles sont-elles visibles (sans overscan évidement) à l'écran ?


Parfois, en cas de "saute " d' image, on peut voir les VBI( retours trame ), si ces 9 "bouteilles " sont présentes, on remarque sur le VBI une bande verte, sur un tv avec SECAM en ident ligne.

Surtout si on n' est pas sur la bonne démodulation vidéo( negative inversée ), par exemple si on se met en norme B/G avec un signal modulé en norme L c'est la qu' on voit le VBI, s' il y a des signaux VBI verts, c'est que le signal couleur SECAM, a des "bouteilles "
BAISIN
Mammouth
Mammouth

Messages: 5304
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar Eric 27 » 17 Avr 2017 19:06

BAISIN a écrit:Parfois, en cas de "saute " d' image, on peut voir les VBI( retours trame ), si ces 9 "bouteilles " sont présentes, on remarque sur le VBI une bande verte, sur un tv avec SECAM en ident ligne.

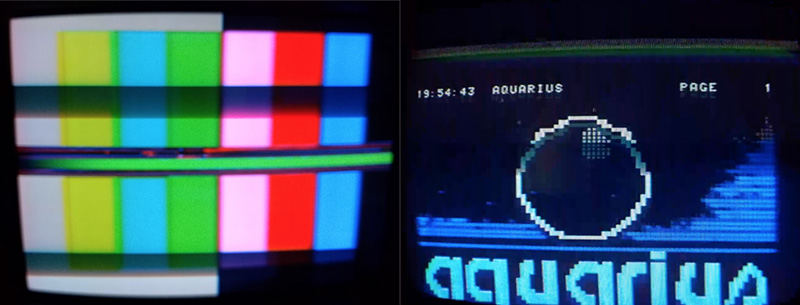

Ah ! Voilà qui est intéressant. J'ai tenté de faire un saut de ligne en basculant d'une source à l'autre et on aperçoit bien la ligne verte.


(Captures d'écrans sur moniteur PAL/SECAM et sur un TV Brandt, réception UHF norme L)

Je dois en déduire que mon transcodeur produit bien des bouteilles et que mon vieux KV-1220DF a un problème au niveau du décodage des couleurs ?
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 10:24

Re: Bouteilles SECAM

Messagepar BAISIN » 17 Avr 2017 19:22

Oui, sur la photo, la mire a bien ces signaux.

Je pense que le circuit portier du TRINITRON doit déconner, étant donné que les signaux " broadcast " n' existent plus, depuis 2005, avec les " 9 bouteilles " sur TF1, F2, et FR3.

Ses circuits RLC se sont, peut-être, désaccordés, au bout de 45 ans !
BAISIN
Mammouth
Mammouth

Messages: 5304
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar kiki37 » 17 Avr 2017 19:35

bonsoir. sur le trinitron, je ne sais pas, mais sur certains TVC, le réglage du portier était fait par un potentiomètre; un faux contact ou une poussière sur celui-ci suffit alors pour désaccorder ce portier (et au bout de 45 ans, rien d'étonnant !, c'est équivalent au crachottement du volume sur les vieilles radios)
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
